انواع سرج در کمپرسور و بهترین روش های کنترل آن

سرج در کمپرسور یکی از مهم ترین پدیده های ناپایدار آیرودینامیکی در ماشین های تراکم دینامیکی است که می تواند از یک نوسان محدود در فشار و دبی آغاز شود و در شرایط شدید، به برگشت لحظه ای جریان، ارتعاش شدید روتور، افزایش بار محوری و آسیب به اجزای داخلی کمپرسور منجر شود. اهمیت شناخت این پدیده زمانی بیشتر می شود که کمپرسور در واحدهای پیوسته صنعتی مانند پالایشگاه، پتروشیمی، نیروگاه یا خطوط انتقال گاز فعالیت می کند؛ زیرا خروج ناگهانی آن از سرویس تنها یک مشکل مکانیکی نیست و می تواند کل فرایند تولید را مختل کند.

از طرف دیگر، انتخاب متریال مناسب برای لوله کشی، پایه ها و تجهیزات جانبی کمپرسور نیز بخشی از هزینه کل چنین سامانه هایی است و عواملی مانند قیمت آهن می توانند بر برآورد اقتصادی پروژه اثر داشته باشند. شناخت دقیق انواع سرج در کمپرسور، عوامل ایجاد آن، نشانه های اولیه و روش های Anti-Surge Control به اپراتور و مهندس فرایند کمک می کند کمپرسور را در محدوده پایدار نقشه عملکرد نگه دارد. در ادامه این مقاله، پدیده سرج، مکانیزم وقوع، انواع آن و موثرترین روش های کنترل تخصصی بررسی می شوند.

سرج در کمپرسور چیست؟

برای پاسخ دقیق به این پرسش که سرج در کمپرسور چیست باید ابتدا رفتار کمپرسور دینامیکی روی Compressor Performance Map را در نظر گرفت. در کمپرسور گریز از مرکز، برای هر سرعت دورانی مشخص رابطه ای میان دبی، نسبت فشار یا Pressure Ratio و هد ایجاد شده وجود دارد. هرچه دبی از نقطه طراحی به سمت مقادیر کمتر حرکت کند، زاویه برخورد جریان با پره های ایمپلر و دیفیوزر تغییر می کند و ساختار جریان داخلی به تدریج از حالت پایدار خارج می شود. در سمت کم دبی نقشه کمپرسور، محدوده ای وجود دارد که با Surge Line مشخص می شود.

عبور نقطه کاری از این مرز به معنای آن است که کمپرسور دیگر قادر نیست اختلاف فشار موجود بین سمت مکش و دهش را با جریان پایدار رو به جلو حفظ کند. در این حالت دبی می تواند به شدت کاهش یابد و حتی برای مدت بسیار کوتاهی جهت جریان معکوس شود. پس از افت فشار دهش، کمپرسور دوباره قادر به برقراری جریان رو به جلو می شود و این چرخه می تواند به صورت تناوبی تکرار شود. همین نوسان خودتحریک شونده در دبی و فشار، اساس پدیده Surge است. سرج اساسا با عملکرد کمپرسور پیستونی تفاوت دارد. کمپرسورهای رفت و برگشتی Positive Displacement Machine هستند و حجم مشخصی از گاز را در هر سیکل جابجا می کنند؛ در نتیجه مفهوم کلاسیک Surge Line که در کمپرسورهای دینامیکی مطرح است، برای آنها به همان شکل کاربرد ندارد.

سرج در کمپرسورهای گریز از مرکز و برخی کمپرسورهای محوری به تعامل میان مشخصه آیرودینامیکی کمپرسور و مقاومت سیستم لوله کشی وابسته است. در این شرایط، انرژی ذخیره شده در حجم گاز سمت دهش، یا Plenum، می تواند پس از کاهش توان تراکم کمپرسور جریان را به سمت مکش پس بزند. بنابراین وقتی گفته می شود پدیده سرج در کمپرسور چیست، منظور فقط افت راندمان نیست؛ بلکه با یک ناپایداری دینامیکی کل سامانه Compressor-Piping روبرو هستیم که می تواند همزمان فشار، دبی، نیروی محوری و ارتعاشات مکانیکی را تحت تاثیر قرار دهد.

علت بروز سرج در کمپرسور چیست؟

ریشه اصلی سرج زمانی شکل می گیرد که نقطه کاری کمپرسور به ناحیه کم دبی و پر فشار نقشه عملکرد نزدیک شود. این جابجایی ممکن است نتیجه تغییر فرایند، تنظیم نادرست شیرها، کاهش مصرف پایین دست، تغییر سرعت محور یا تغییر مشخصات گاز باشد. حتی در سامانه ای که از کمپرسور اینورتر و Variable Speed Drive استفاده می کند، کاهش سرعت بدون هماهنگی با نیاز فرایند و منطق کنترل آنتی سرج ممکن است حاشیه پایداری را کاهش دهد. به همین دلیل تحلیل علت سرج تنها با مشاهده فشار خروجی کافی نیست و باید دبی تصحیح شده، سرعت، فشار مکش، فشار دهش، دما، وزن مولکولی و وضعیت شیر بازیافت به صورت همزمان بررسی شوند.

کاهش دبی جریان ورودی

کاهش دبی مهم ترین مسیر حرکت نقطه کاری به سمت Surge Line است. در انواع کمپرسور دینامیکی، عبور جریان از ایمپلر و دیفیوزر باید در محدوده ای باشد که زاویه جریان نسبت به لبه پره ها همچنان قابل قبول باقی بماند. اگر دبی مکش کاهش پیدا کند، سرعت نصف النهاری سیال کم شده و زاویه برخورد با پره تغییر می کند. در نتیجه احتمال جدایش لایه مرزی، Flow Separation و تشکیل نواحی بازچرخش افزایش پیدا می کند. کاهش دبی ممکن است در اثر بسته شدن شیر مکش، کاهش مصرف فرایند، کاهش فشار منبع ورودی یا عملکرد اشتباه تجهیزات بالادست اتفاق بیفتد. هرچه نقطه کاری به سمت چپ نقشه کمپرسور جابجا شود، فاصله آن از خط سرج کمتر شده و احتمال وقوع ناپایداری افزایش پیدا می کند.

افزایش فشار خروجی کمپرسور

اگر فشار مورد نیاز در سمت دهش بیش از توان پایدار کمپرسور افزایش یابد، کمپرسور برای حفظ جریان باید هد بیشتری تولید کند. بسته شدن شیر خروجی، بالا رفتن فشار مخزن پایین دست، افزایش مقاومت شبکه یا تغییر شرایط عملیاتی فرایند می تواند Back Pressure را افزایش دهد. در این شرایط، نقطه کاری روی منحنی سرعت ثابت به سمت دبی کمتر حرکت می کند. زمانی که فشار سیستم به مقداری برسد که کمپرسور دیگر قادر به غلبه پایدار بر آن نباشد، جریان رو به جلو تضعیف شده و امکان برگشت جریان فراهم می شود. این وضعیت به ویژه هنگام راه اندازی، توقف یا تغییر سریع بار اهمیت دارد.

عملکرد نامناسب شیرهای کنترلی

شیرهای کنترلی ظرفیت، شیر مکش، شیر دهش و به ویژه Anti-Surge Valve نقش مستقیم در موقعیت نقطه کاری دارند. اگر شیر آنتی سرج به دلیل Stiction، کندی اکچویتور، محدودیت ظرفیت، خطای Positioner یا تنظیم نامناسب Controller نتواند به سرعت باز شود، کمپرسور ممکن است پیش از اصلاح دبی وارد محدوده سرج شود. از سوی دیگر، بسته شدن سریع یک شیر پایین دست نیز می تواند فشار دهش را ناگهان افزایش دهد. به همین علت مشخصه دینامیکی شیر، زمان Stroke و ظرفیت عبور جریان باید با حجم سیستم و سرعت تغییرات فرایند تطابق داشته باشد.

تغییر شرایط کاری و بار کمپرسور

کمپرسور بر اساس یک نقطه طراحی ثابت برای تمام شرایط عمر خود کار نمی کند. تغییر فشار مکش، دمای ورودی، ترکیب گاز، جرم مولکولی، سرعت شفت و تقاضای فرایند همگی می توانند موقعیت واقعی Surge Limit را تغییر دهند. برای مثال کاهش ناگهانی مصرف گاز در پایین دست باعث می شود دبی مورد نیاز سیستم افت کند، در حالی که کمپرسور هنوز با همان سرعت قبلی در حال کار است. همچنین تغییر ترکیب گاز می تواند Density، Compressibility و Polytropic Head مورد نیاز را تغییر دهد. بنابراین یک تنظیم آنتی سرج ثابت و بدون Compensation برای شرایط متغیر فرایند ممکن است در بعضی نقاط کاری حاشیه ایمنی کافی نداشته باشد.

گرفتگی مسیر ورودی یا خروجی

فیلتر کثیف در مکش، انسداد Strainer، رسوب داخل کولر، گرفتگی لوله ها یا افزایش افت فشار در تجهیزات پایین دست می تواند شرایط عملکرد کمپرسور را تغییر دهد. گرفتگی مسیر مکش معمولا فشار ورودی موثر را کاهش داده و ظرفیت جرمی عبوری را محدود می کند. در مقابل، انسداد سمت دهش مقاومت سیستم را افزایش می دهد و کمپرسور را به سمت دبی پایین تر می برد. نکته مهم این است که این مشکلات گاهی تدریجی ایجاد می شوند؛ بنابراین ممکن است اپراتور تا زمانی که Surge Margin به شدت کاهش نیافته است متوجه خطر نشود. پایش Differential Pressure در فیلترها و مبدل ها برای شناسایی زودهنگام این شرایط ضروری است.

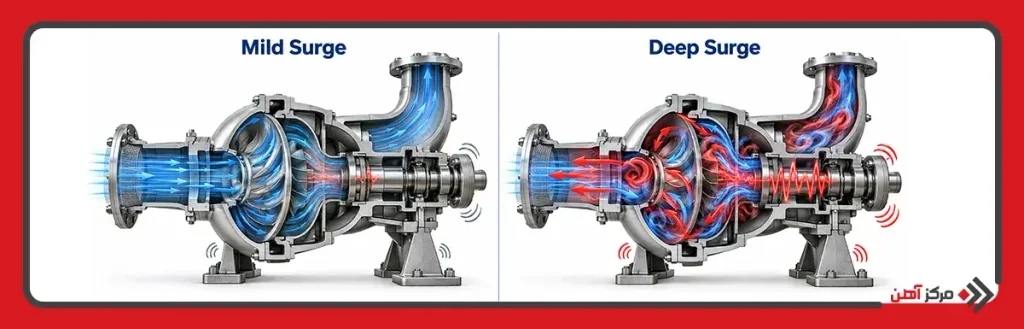

انواع سرج در کمپرسور

انواع سرج در کمپرسور را می توان بر اساس دامنه نوسان، شدت برگشت جریان و میزان درگیری کل سیستم به چند سطح تقسیم کرد. در تحلیل صنعتی معمولا دو وضعیت Mild Surge و Deep Surge بیش از سایر حالت ها مورد توجه قرار می گیرند. مرز میان این دو همیشه یک مقدار ثابت ندارد، زیرا رفتار واقعی به هندسه کمپرسور، حجم Plenum، طول خطوط، سرعت روتور و مشخصه مقاومت شبکه وابسته است. با این حال تفاوت اصلی آنها در شدت نوسانات فشار و دبی و میزان ورود سیستم به ناحیه ناپایدار است.

سرج خفیف یا Mild Surge

Mild Surge حالتی است که ناپایداری در نزدیکی مرز پایداری آغاز شده اما دامنه نوسان هنوز به حدی نرسیده که کل سیستم وارد چرخه شدید جریان معکوس شود. در این وضعیت، فشار و دبی ممکن است نوسانات تناوبی قابل اندازه گیری داشته باشند و صدا یا لرزش محدود نیز مشاهده شود، اما کمپرسور هنوز بخش قابل توجهی از زمان جریان مثبت را حفظ می کند. Mild Surge گاهی به عنوان هشدار اولیه در نظر گرفته می شود؛ زیرا نشان می دهد نقطه عملیاتی بیش از حد به سمت چپ Compressor Map حرکت کرده است.

از دید بهره برداری، خطر اصلی این وضعیت آن است که اپراتور ممکن است آن را با نوسانات عادی فرایند اشتباه بگیرد. اگر عامل ایجاد کننده حذف نشود، کاهش بیشتر دبی یا افزایش فشار می تواند دامنه نوسان را افزایش دهد و سیستم را به Deep Surge برساند. تحلیل داده های سریع فشار و دبی، Trend ارتعاش و موقعیت شیر آنتی سرج برای تشخیص چنین شرایطی بسیار مفید است. در کمپرسورهای حساس، منطق کنترل باید پیش از تثبیت این نوسانات، دبی بازیافت را افزایش دهد.

سرج شدید یا Deep Surge

Deep Surge شدیدترین شکل ناپایداری سرج است. در این وضعیت کمپرسور قادر به حفظ جریان رو به جلو نیست و انرژی ذخیره شده در سمت دهش می تواند جریان را برای لحظاتی در جهت معکوس از داخل کمپرسور عبور دهد. با کاهش فشار سمت دهش، کمپرسور مجددا شروع به تراکم می کند و جریان مثبت برقرار می شود، اما اگر نقطه عملیاتی همچنان در ناحیه ناپایدار باشد، فشار دوباره افزایش یافته و چرخه تکرار می شود.

این فرایند می تواند نوسانات بزرگی در Thrust، گشتاور، فشار و ارتعاش ایجاد کند. بار محوری متناوب بر Thrust Bearing، تغییر نیرو روی ایمپلر، تحریک لرزشی خطوط و ضربه به شیرها از پیامدهای محتمل آن هستند. در ماشین های پرانرژی، تکرار Deep Surge می تواند عمر یاتاقان، Dry Gas Seal و سایر اجزای مکانیکی را کاهش دهد. به همین دلیل سیستم حفاظتی نباید منتظر مشاهده کامل Deep Surge بماند و وظیفه اصلی Anti-Surge Control جلوگیری از رسیدن نقطه کاری به چنین وضعیتی است.

معیار مقایسه	Mild Surge	Deep Surge
شدت نوسان دبی	محدود تا متوسط	بسیار زیاد
احتمال برگشت کامل جریان	کمتر	زیاد
دامنه نوسان فشار	نسبتا محدود	شدید
ارتعاش مکانیکی	معمولا قابل کنترل	قابل توجه و بالقوه مخرب
فاصله از Surge Line	نزدیک مرز ناپایداری	ورود عمیق به ناحیه ناپایدار
احتمال آسیب تجهیز	کمتر در مدت کوتاه	بالا در صورت تکرار
اقدام کنترلی	اصلاح سریع نقطه کار	باز شدن سریع شیر آنتی سرج و اقدامات حفاظتی

سرج کمپرسور چگونه اتفاق می افتد؟

برای درک دقیق این که سرج کمپرسور چگونه اتفاق می افتد باید Compressor Characteristic و System Resistance Curve را همزمان بررسی کرد. کمپرسور در نقطه تقاطع مشخصه خود با منحنی مقاومت سیستم کار می کند. اگر مقاومت شبکه افزایش پیدا کند یا نیاز فرایند به دبی کاهش یابد، نقطه تقاطع به سمت دبی کمتر حرکت می کند. در محدوده ای نزدیک Surge Line، تغییرات کوچک دبی دیگر با پاسخ پایدار فشار همراه نیستند. جدایش جریان در دیفیوزر یا ایمپلر شدت می گیرد و کمپرسور توانایی ایجاد هد مورد نیاز سیستم را از دست می دهد. اگر فشار سمت دهش هنوز بالا باشد، اختلاف فشار می تواند جهت حرکت گاز را برای مدت کوتاهی معکوس کند. این برگشت جریان باعث تخلیه بخشی از انرژی ذخیره شده در شبکه دهش و کاهش فشار آن می شود.

پس از پایین آمدن فشار دهش، کمپرسور دوباره قادر می شود گاز را به سمت جلو منتقل کند. دبی افزایش پیدا می کند، فشار دهش مجددا ساخته می شود و اگر شرایط اصلی اصلاح نشده باشد، سیستم دوباره به همان نقطه ناپایدار نزدیک می شود. بنابراین Surge Cycle می تواند به شکل یک Oscillation خودپایدار تکرار شود. فرکانس و دامنه این چرخه فقط تابع خود کمپرسور نیست؛ حجم خطوط و مخازن، سرعت باز شدن شیرها، اینرسی گاز و مشخصه سیستم نیز بر آن اثر دارند. همین ویژگی باعث می شود بررسی پدیده سرج و استال در کمپرسور ها صرفا به تحلیل پره محدود نشود. Stall عمدتا یک ناپایداری موضعی جریان در مسیر پره ها است، در حالی که Surge می تواند کل سامانه کمپرسور و شبکه متصل به آن را وارد نوسان دبی و فشار کند.

علائم و نشانه های سرج در کمپرسور

سرج معمولا تنها با یک علامت مشخص نمی شود. تشخیص حرفه ای آن بر پایه مشاهده همزمان Process Variables و Mechanical Variables انجام می شود. نوسان Pressure، Flow، Motor Current، Vibration و Position شیر بازیافت می تواند تصویری بسیار دقیق تر از مشاهده یک پارامتر منفرد ارائه دهد. در پدیده ی سرج در کمپرسور، سرعت رخداد نیز اهمیت دارد؛ زیرا بعضی تغییرات آنقدر سریع هستند که در Trend های کند سیستم کنترل به وضوح دیده نمی شوند و نیاز به Sampling Rate مناسب دارند.

نوسان فشار و دبی

مشخص ترین علامت سرج، نوسان هماهنگ یا تناوبی فشار و دبی است. هنگام نزدیک شدن به ناحیه ناپایدار، دبی خروجی ممکن است کاهش پیدا کند و سپس به صورت ناگهانی افزایش یابد. در Deep Surge حتی امکان منفی شدن لحظه ای Flow وجود دارد. فشار دهش نیز در پاسخ به ذخیره و تخلیه گاز در شبکه بالا و پایین می رود. اگر Pressure Transmitter و Flow Transmitter نرخ نمونه برداری مناسبی داشته باشند، شکل تناوبی این تغییرات قابل مشاهده خواهد بود.

ایجاد صدا و لرزش غیرعادی

سرج می تواند با صداهای ضربه ای، کوبش یا تغییر ناگهانی صدای عادی کمپرسور همراه شود. علت این موضوع تغییر سریع میدان فشار و اعمال نیروهای ناپایدار بر اجزای داخلی و خطوط است. لرزش ممکن است در Bearing Housing، پوسته کمپرسور و لوله کشی متصل افزایش پیدا کند. با این حال افزایش ارتعاش همیشه به معنای سرج نیست؛ مشکلات بالانس، Misalignment یا خرابی یاتاقان نیز می توانند ارتعاش ایجاد کنند، بنابراین تشخیص باید با پارامترهای فرایندی ترکیب شود.

نوسان جریان و توان مصرفی

تغییر دبی و هد مورد نیاز، بار اعمال شده بر Driver را نیز تغییر می دهد. در موتورهای الکتریکی، این شرایط ممکن است به صورت نوسان Motor Current یا Power مشاهده شود. در کمپرسورهای متصل به توربین نیز تغییر گشتاور می تواند در پارامترهای Driver منعکس شود. اگر نوسان توان همزمان با تغییرات فشار و دبی ظاهر شود، احتمال وجود یک ناپایداری آیرودینامیکی افزایش می یابد.

افزایش دما و ناپایداری عملکرد

بازیافت مداوم گاز و تراکم مجدد آن می تواند دمای سیستم را افزایش دهد، به ویژه اگر Recycle Gas به اندازه کافی خنک نشود. در شرایط سرج، راندمان تراکم نیز از وضعیت طراحی فاصله می گیرد و انرژی بیشتری به صورت گرما تلف می شود. تغییرات دمای دهش، افزایش دمای یاتاقان یا ناپایداری Temperature Profile باید همراه با سایر داده ها تحلیل شود. افزایش دما به تنهایی اثبات کننده سرج نیست، اما همراه شدن آن با دبی پایین، فشار نوسانی و فعالیت مکرر شیر آنتی سرج یک هشدار جدی محسوب می شود.

روش های جلوگیری از سرج کمپرسور

هدف اصلی کنترل سرج این نیست که پس از آغاز نوسان آن را متوقف کند؛ طراحی صحیح باید اجازه ندهد نقطه عملیاتی به Surge Line برسد. به همین دلیل در نقشه کنترلی، معمولا یک Control Line یا Anti-Surge Control Line با فاصله ای ایمن در سمت پایدار خط سرج تعریف می شود. فاصله این دو خط Surge Margin نامیده می شود. وقتی Operating Point به خط کنترل نزدیک می شود، سیستم بدون انتظار برای ورود واقعی به سرج فرمان افزایش جریان عبوری از کمپرسور را صادر می کند.

استفاده از سیستم کنترل ضدسرج

Anti-Surge Control System به صورت پیوسته پارامترهای کلیدی مانند دبی، فشار مکش، فشار دهش، دما و در برخی کاربردها مشخصات گاز را دریافت می کند و موقعیت نقطه کاری را نسبت به Surge Control Line محاسبه می کند. اگر فاصله ایمنی کاهش یابد، کنترلر فرمان باز شدن شیر بازیافت را صادر می کند. الگوریتم باید علاوه بر Accuracy سرعت Response بالایی داشته باشد؛ زیرا Process Upset ممکن است ظرف مدت کوتاهی دبی را کاهش دهد. در سیستم های پیشرفته، منطق های اضافی مانند Open Loop Step، Setpoint Shift یا Gain Adaptation می توانند در شرایط سریع، شیر را پیش از عملکرد معمول حلقه PI با سرعت بیشتری باز کنند.

تنظیم دبی و فشار در محدوده مجاز

یکی از موثرترین راه های پیشگیری، جلوگیری از قرار گرفتن طولانی کمپرسور در محدوده Minimum Stable Flow است. اپراتور باید رابطه بین دبی، سرعت و Pressure Ratio را مطابق Performance Map واقعی ماشین بشناسد. کاهش ظرفیت تنها از طریق بستن شیر خروجی روش مناسبی نیست، زیرا Back Pressure را افزایش داده و نقطه کاری را به سمت سرج می برد. در واحدهایی که Speed Control دارند، کاهش دور می تواند ظرفیت را کنترل کند، اما سرعت نیز باید مطابق نقشه کمپرسور و محدودیت های آنتی سرج تنظیم شود.

استفاده از شیر بازیافت یا آنتی سرج

Recycle Valve با ایجاد یک مسیر از دهش به مکش، دبی عبوری داخلی کمپرسور را افزایش می دهد حتی اگر فرایند پایین دست به این دبی نیاز نداشته باشد. گاز بازگشتی معمولا پس از عبور از Cooler وارد سمت مکش می شود تا افزایش دمای Recycle Loop کنترل شود. در بعضی سرویس ها به جای Recycle از Blow-Off به محیط مناسب فرایندی استفاده می شود. سایزینگ شیر اهمیت بسیار زیادی دارد؛ شیر باید در بدترین سناریوی Upset ظرفیت کافی داشته باشد و Actuator نیز بتواند در زمان مورد نیاز آن را باز کند.

پایش فشار، دما و ارتعاش

Condition Monitoring فقط برای تشخیص خرابی مکانیکی نیست و می تواند روند نزدیک شدن ماشین به شرایط ناپایدار را نیز آشکار کند. ثبت دبی تصحیح شده، نسبت فشار، دمای مکش و دهش، سرعت محور، Vibration و Position شیر آنتی سرج امکان تحلیل دقیق رفتار سیستم را فراهم می کند. ایجاد Alarm برای نزدیک شدن به Control Line، افزایش نرخ تغییر دبی یا افزایش فعالیت Recycle Valve می تواند پیش از رخ دادن Surge واقعی هشدار دهد. در کمپرسورهای حیاتی بهتر است داده های High-Speed نیز برای تحلیل Transient Event ذخیره شوند.

نگهداری و بازرسی دوره ای

حتی بهترین الگوریتم Anti-Surge بدون ابزار دقیق و شیر سالم قابل اتکا نیست. Flow Element کثیف، Transmitter خارج از کالیبراسیون، خط Impulse مسدود، Positioner معیوب یا شیر دارای اصطکاک زیاد می تواند باعث محاسبه اشتباه نقطه کاری یا واکنش دیرهنگام شود. تست Stroke شیر، بررسی Seat و Trim، کنترل اکچویتور، کالیبراسیون حسگرها و بازبینی منطق PLC یا DCS باید بخشی از برنامه Preventive Maintenance باشد. همچنین Performance Map مورد استفاده در کنترلر باید با شرایط واقعی ماشین و تغییرات احتمالی ناشی از تعمیرات، Fouling یا تغییر سرویس تطبیق داده شود.

اقدامات لازم هنگام بروز سرج در کمپرسور

اگر سرج در کمپرسورها عملا آغاز شده باشد، اولویت باید خارج کردن سریع ماشین از ناحیه ناپایدار و سپس شناسایی علت باشد. واکنش باید مطابق دستورالعمل سازنده، Cause & Effect واحد و فلسفه حفاظتی سایت انجام شود.

• افزایش سریع جریان بازیافت: باز کردن Anti-Surge Valve باعث افزایش Flow عبوری از کمپرسور و انتقال نقطه کاری به سمت راست نقشه می شود.
• کاهش Back Pressure: در صورت امکان فرایندی، کاهش فشار سمت دهش می تواند اختلاف فشار تحمیل شده به کمپرسور را کم کند و شرایط جریان رو به جلو را بازیابی کند.
• اصلاح سرعت کمپرسور: در ماشین های Variable Speed، سرعت باید مطابق منطق کنترلی و نقشه سازنده تنظیم شود؛ تغییر خودسرانه دور می تواند شرایط را بدتر کند.
• بررسی وضعیت شیرهای مکش و دهش: بسته شدن ناخواسته یا عملکرد ناقص یک Control Valve ممکن است علت اصلی افت دبی یا افزایش فشار باشد.
• بررسی مسیر مکش: وضعیت فیلتر، Strainer، افت فشار تجهیزات ورودی و فشار Suction باید کنترل شود تا محدودیت جریان شناسایی شود.
• بررسی عملکرد شیر آنتی سرج: فرمان کنترلر، Actual Position، زمان باز شدن و اختلاف میان Setpoint و Position باید مقایسه شود.
• کنترل ارتعاش و بار محوری: اگر Surge شدید رخ داده است، داده های Vibration و Axial Position باید برای تشخیص آثار احتمالی روی روتور و Thrust Bearing بررسی شوند.
• ارزیابی دمای سیستم: افزایش غیرعادی Discharge Temperature یا Recycle Temperature می تواند نشانه بازیافت بیش از حد یا عملکرد ناپایدار طولانی باشد.
• خروج کنترل شده از سرویس در شرایط خطرناک: اگر سیستم با وجود اقدامات کنترلی همچنان وارد Deep Surge می شود یا پارامترهای حفاظتی از حدود مجاز عبور کرده اند، ادامه کار می تواند خسارت را افزایش دهد و باید منطق Trip تعریف شده سازنده اجرا شود.
• تحلیل علت ریشه ای پس از رخداد: پس از پایدار شدن واحد باید Trend فشار، Flow، سرعت، Valve Position و رویدادهای DCS بررسی شود تا Root Cause مشخص گردد. بازگرداندن ماشین به سرویس بدون رفع علت زمینه ای احتمال تکرار رخداد را بالا می برد.

در نهایت، سرج یک مشکل ساده ناشی از کمبود دبی نیست، بلکه نتیجه تعامل مشخصه آیرودینامیکی کمپرسور، شرایط گاز، شبکه لوله کشی، تجهیزات کنترلی و دینامیک فرایند است. شناخت دقیق انواع سرج در کمپرسور و تفکیک Mild Surge از Deep Surge به مهندس کمک می کند شدت ناپایداری و سطح خطر را بهتر ارزیابی کند. موثرترین استراتژی، نگه داشتن Operating Point با حاشیه مناسب نسبت به Surge Line، استفاده از Anti-Surge Controller سریع و قابل اعتماد، سایزینگ صحیح Recycle Valve و پایش مداوم شرایط واقعی ماشین است. در یک سیستم مهندسی شده صحیح، کنترل سرج پیش از آغاز نوسان وارد عمل می شود؛ زیرا جلوگیری از ورود کمپرسور به ناحیه ناپایدار هم از نظر ایمنی مکانیکی و هم از نظر راندمان و Availability بسیار کم هزینه تر از مدیریت پیامدهای Deep Surge خواهد بود.
