مهم ترین تفاوت تبدیل جوشی هم مرکز و غیر هم مرکز
دسترسی سریع به محتوای این مطلب
تفاوت تبدیل جوشی هم مرکز و غیر هم مرکز یکی از موضوعات مهم در انتخاب اتصالات لوله کشی صنعتی است؛ زیرا هر کدام از این تبدیل ها برای شرایط خاصی از انتقال سیالات طراحی شده اند. تبدیل جوشی قطعه ای است که برای اتصال دو لوله با قطرهای متفاوت استفاده می شود و انتخاب نوع مناسب آن می تواند روی عملکرد سیستم، افت فشار، نحوه جریان سیال و طول عمر خطوط لوله تاثیر بگذارد. در پروژه های صنعتی، علاوه بر مشخصات فنی اتصال، عواملی مانند کیفیت متریال، شرایط کاری و قیمت آهن نیز می تواند در تصمیم گیری نهایی تاثیرگذار باشد.
برای مقایسه دقیق این دو نوع اتصال، باید ابتدا ساختار، نحوه عملکرد و شرایط استفاده هر کدام را شناخت. تبدیل هم مرکز و غیر هم مرکز از نظر شکل ظاهری، مسیر عبور سیال و نحوه نصب تفاوت های مشخصی دارند و انتخاب اشتباه آن ها ممکن است باعث افزایش افت فشار یا ایجاد مشکلاتی در سیستم شود. در واقع شناخت اینکه تبدیل جوشی چیست و چه نقشی در خطوط لوله دارد، به مهندسان کمک می کند تا بر اساس نوع پروژه، فشار کاری و مسیر نصب، گزینه مناسب تری را انتخاب کنند.

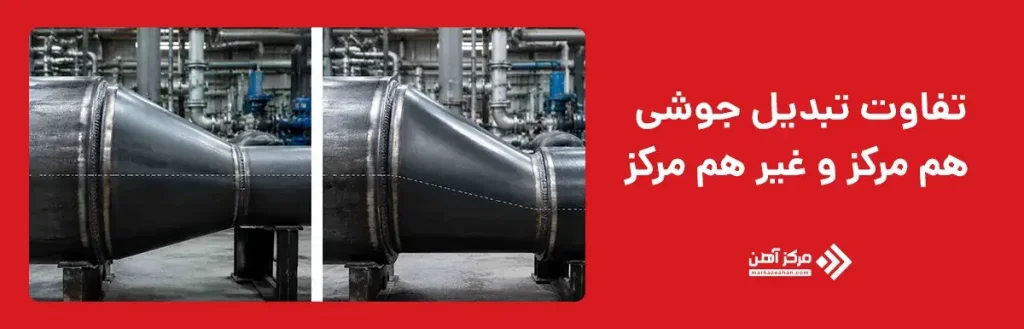

تفاوت تبدیل جوشی هم مرکز و غیر هم مرکز
تفاوت بین تبدیل هم مرکز با تبدیل غیرهم مرکز بیشتر به نحوه قرارگیری محور ورودی و خروجی اتصال، شرایط نصب و نوع جریان عبوری در سیستم لوله کشی مربوط می شود. هر دو نوع تبدیل برای کاهش یا افزایش قطر لوله مورد استفاده قرار می گیرند، اما طراحی متفاوت آن ها باعث شده است در موقعیت های مختلف عملکرد یکسانی نداشته باشند. در زمان انتخاب این محصول، علاوه بر ویژگی های فنی، بررسی قیمت تبدیل جوشی نیز اهمیت دارد؛ زیرا عواملی مانند جنس فولاد، ضخامت، سایز و استاندارد تولید می توانند روی هزینه نهایی تاثیر بگذارند. در تبدیل هم مرکز، محور دو سر اتصال روی یک خط قرار دارد و تغییر قطر به صورت متقارن انجام می شود، در حالی که در تبدیل غیر هم مرکز، یکی از لبه های اتصال در یک راستا قرار گرفته و سمت دیگر دارای اختلاف ارتفاع است.
انتخاب بین این دو نوع تبدیل به عواملی مانند مسیر نصب، نوع سیال، جهت قرارگیری خط لوله و نیازهای عملیاتی پروژه بستگی دارد. در خطوطی که حفظ همترازی لوله ها اهمیت دارد، تبدیل هم مرکز گزینه مناسب تری است، اما در برخی مسیرهای افقی که کنترل تجمع هوا یا مایعات اهمیت دارد، تبدیل غیر هم مرکز عملکرد بهتری ارائه می دهد. به همین دلیل تفاوت تبدیل هم مرکز و غیر هم مرکز باید بر اساس شرایط واقعی پروژه انجام شود و نمی توان یک نوع را برای تمام کاربردها مناسب دانست.
| معیار مقایسه | تبدیل جوشی هم مرکز | تبدیل جوشی غیر هم مرکز |
|---|---|---|
| ساختار ظاهری | دارای محور مشترک بین دو دهانه است و تغییر قطر به صورت متقارن انجام می شود. | محور دو دهانه در یک راستا قرار ندارد و کاهش یا افزایش قطر به صورت نامتقارن انجام می شود. |
| نوع کاربرد | بیشتر در خطوط عمودی، تجهیزات صنعتی و سیستمهایی که حفظ همراستایی لوله ها اهمیت دارد استفاده می شود. | بیشتر برای خطوط افقی و شرایطی که کنترل مسیر جریان یا جلوگیری از تجمع هوا و مایع مهم است کاربرد دارد. |
| رفتار سیال | به دلیل طراحی متقارن، جریان سیال یکنواخت تر بوده و تغییر مسیر جریان به صورت متعادل انجام می شود. | به دلیل طراحی غیر متقارن، امکان کنترل بهتر شرایط جریان در برخی مسیرهای افقی فراهم می شود. |
| احتمال ایجاد کاویتاسیون | در شرایطی که افت فشار ناگهانی ایجاد شود، ممکن است احتمال تشکیل حباب های بخار افزایش یابد. | در برخی کاربردها با جلوگیری از تجمع هوا یا ایجاد نقاط نامناسب جریان، می تواند احتمال بروز مشکلات ناشی از جریان را کاهش دهد. |
| نحوه نصب | نصب آن ساده تر است و تراز بودن محور لوله ها در زمان اجرا اهمیت دارد. | هنگام نصب باید جهت قرارگیری تبدیل به دقت مشخص شود تا عملکرد طراحی شده حفظ شود. |
| قیمت | به دلیل ساختار متقارن و فرآیند تولید ساده تر، معمولا گزینه اقتصادی تری محسوب می شود. | به دلیل طراحی خاص و کاربردهای تخصصی تر، ممکن است در برخی سایزها هزینه بیشتری داشته باشد. |
ساختار ظاهری
مهم ترین تفاوت ظاهری تبدیل جوشی هم مرکز و غیر هم مرکز، در نحوه قرارگیری مرکز دو دهانه اتصال است. در تبدیل هم مرکز، قطر بزرگ تر و قطر کوچک تر دارای یک محور مشترک هستند؛ به همین دلیل شکل قطعه کاملا متقارن بوده و کاهش قطر لوله از تمام جهات به صورت یکسان انجام می شود. این ساختار باعث می شود ظاهر تبدیل مشابه یک مخروط متقارن باشد و هنگام نصب، مرکز لوله ها در یک امتداد قرار گیرد.
در مقابل، تبدیل جوشی غیر هم مرکز دارای دو محور متفاوت است و مرکز دهانه ورودی و خروجی آن روی یک خط قرار نمی گیرد. در این نوع تبدیل، یک سمت اتصال صاف باقی می ماند و تغییر قطر در سمت دیگر اتفاق می افتد. این طراحی باعث می شود بتوان آن را در شرایطی نصب کرد که حفظ سطح بالایی یا پایینی خط لوله اهمیت دارد.
از نظر ساختاری، تفاوت بین تبدیل هم مرکز با تبدیل غیر هم مرکز تنها به شکل ظاهری محدود نمی شود، بلکه همین اختلاف طراحی باعث تفاوت در عملکرد آن ها نیز می شود. تبدیل هم مرکز بیشتر برای مسیرهایی مناسب است که جریان یکنواخت و هم راستایی لوله ها اولویت دارد، در حالی که تبدیل غیر هم مرکز برای شرایطی طراحی شده که مدیریت فضای نصب یا جلوگیری از تجمع سیال اهمیت بیشتری دارد.
نوع کاربرد
نوع کاربرد یکی از مهم ترین موارد در بررسی تفاوت تبدیل جوشی هم مرکز و غیر هم مرکز است؛ زیرا طراحی هر کدام از این اتصالات برای شرایط مشخصی انجام شده است. تبدیل جوشی هم مرکز بیشتر در سیستم هایی استفاده می شود که محور مرکزی لوله ها باید در یک راستا باقی بماند و تغییر قطر بدون جابجایی مسیر جریان انجام شود. این نوع تبدیل در خطوط عمودی، تجهیزات صنعتی و بخش هایی که فضای نصب محدودیت خاصی ندارد، کاربرد بیشتری دارد.
در مقابل، تبدیل جوشی غیر هم مرکز معمولا برای خطوط افقی و مسیرهایی مورد استفاده قرار می گیرد که کنترل سطح عبور سیال اهمیت دارد. طراحی نامتقارن این تبدیل باعث می شود یک طرف لوله هم تراز باقی بماند و از ایجاد نقاط تجمع هوا یا مایع جلوگیری شود. به همین دلیل در بسیاری از سیستم های انتقال سیالات، انتخاب تبدیل غیر هم مرکز بر اساس شرایط عملیاتی انجام می شود، نه صرفا تفاوت ظاهری آن با مدل هم مرکز.
در مقایسه تبدیل جوشی غیر هم مرکز و تبدیل هم مرکز باید به نوع سیال، جهت نصب لوله، فشار کاری و الزامات طراحی توجه کرد. استفاده از تبدیل نامناسب می تواند باعث کاهش راندمان سیستم یا ایجاد مشکلاتی در عملکرد خط لوله شود؛ بنابراین نوع کاربرد، مهم ترین عامل برای انتخاب بین این دو نوع اتصال است.
رفتار سیال
رفتار سیال هنگام عبور از تبدیل، یکی دیگر از موارد مهم در تفاوت تبدیل جوشی هم مرکز و غیر هم مرکز است. در تبدیل هم مرکز، کاهش یا افزایش قطر به صورت متقارن انجام می شود و مسیر حرکت سیال در مرکز اتصال تغییر می کند. این ساختار باعث می شود جریان معمولا یکنواخت تر باشد و توزیع سرعت در سطح مقطع لوله بهتر حفظ شود. به همین دلیل در سیستم هایی که پایداری جریان و کاهش آشفتگی اهمیت دارد، تبدیل هم مرکز می تواند گزینه مناسبی باشد.
در مقابل، تبدیل جوشی غیر هم مرکز به دلیل اختلاف محور بین دو طرف اتصال، رفتار متفاوتی در مسیر عبور سیال ایجاد می کند. در این نوع تبدیل، سطح بالایی یا پایینی لوله در یک راستا حفظ می شود و همین ویژگی باعث می شود شرایط جریان در برخی خطوط لوله بهتر کنترل شود. برای مثال در خطوط افقی انتقال مایعات، این طراحی می تواند از ایجاد نواحی نامناسب برای تجمع سیال جلوگیری کند.
تفاوت بین تبدیل هم مرکز با تبدیل غیر هم مرکز در مسیر جریان زمانی اهمیت بیشتری پیدا می کند که نوع سیال، سرعت حرکت و شرایط نصب حساس باشد. به همین دلیل در طراحی خطوط لوله، تنها کاهش قطر اتصال ملاک انتخاب نیست و مهندسان باید تاثیر شکل تبدیل بر حرکت سیال، افت فشار و عملکرد کلی سیستم را نیز بررسی کنند.

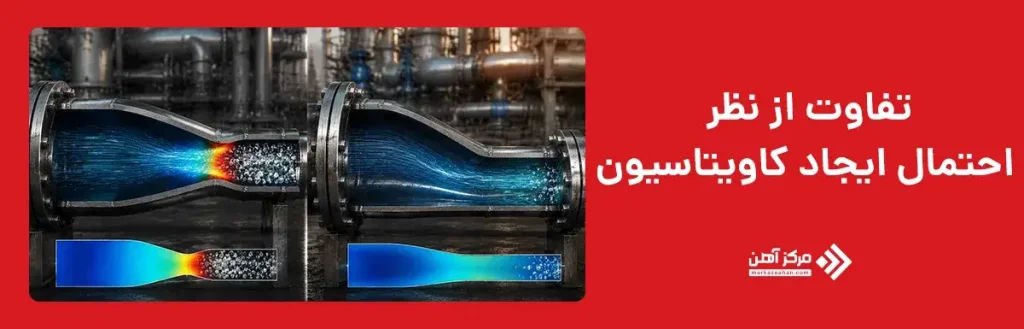

احتمال ایجاد کاویتاسیون
احتمال ایجاد کاویتاسیون یکی از موارد مهم در بررسی تفاوت تبدیل جوشی هم مرکز و غیر هم مرکز است؛ زیرا شکل هندسی اتصال می تواند روی فشار و سرعت جریان سیال تاثیر بگذارد. کاویتاسیون زمانی اتفاق می افتد که فشار موضعی سیال کاهش پیدا کند و حباب های بخار در داخل جریان تشکیل شوند. این حباب ها پس از ورود به نواحی با فشار بالاتر از بین می روند و ممکن است به مرور زمان باعث ایجاد لرزش، صدا، خوردگی و آسیب به تجهیزات متصل به خط لوله شوند.
در تبدیل هم مرکز، به دلیل تغییر متقارن قطر، جریان معمولا در مرکز اتصال هدایت می شود؛ اما در برخی شرایط مانند کاهش ناگهانی قطر، سرعت سیال افزایش پیدا کرده و احتمال افت فشار موضعی بیشتر می شود. به همین دلیل در سیستم هایی که فشار سیال حساس است، بررسی شرایط کاری پیش از انتخاب این نوع تبدیل اهمیت دارد.
در مقابل، تبدیل غیر هم مرکز می تواند در برخی خطوط افقی با حفظ سطح مناسب عبور جریان، به کاهش نقاط مستعد تجمع هوا یا ایجاد اختلال در مسیر سیال کمک کند. البته انتخاب این نوع تبدیل به تنهایی تضمین کننده جلوگیری از کاویتاسیون نیست و عواملی مانند فشار کاری، دمای سیال، سرعت جریان و طراحی کلی سیستم نیز تاثیرگذار هستند. در تفاوت تبدیل هم مرکز و غیر هم مرکز باید شرایط واقعی پروژه بررسی شود تا احتمال بروز مشکلاتی مانند کاویتاسیون به حداقل برسد.
نحوه نصب
نحوه نصب یکی دیگر از بخش های مهم در بررسی تفاوت تبدیل جوشی هم مرکز و غیر هم مرکز است؛ زیرا ساختار هر کدام از این تبدیل ها باعث می شود شرایط قرارگیری آن ها در خط لوله متفاوت باشد. در تبدیل هم مرکز، به دلیل هم راستا بودن محور دو دهانه، فرآیند نصب معمولا ساده تر است و اتصال به لوله هایی که در یک مسیر مستقیم قرار دارند، با هماهنگی بیشتری انجام می شود. در زمان جوشکاری این نوع تبدیل، تراز بودن مرکز لوله ها اهمیت زیادی دارد تا از ایجاد تنش اضافی در محل اتصال جلوگیری شود.
در مقابل، نصب تبدیل جوشی غیر هم مرکز نیازمند توجه بیشتری به جهت قرارگیری قطعه است. در این نوع تبدیل باید مشخص شود که قسمت صاف اتصال در کدام سمت قرار بگیرد؛ زیرا نصب اشتباه می تواند عملکرد مورد انتظار از طراحی غیر متقارن آن را کاهش دهد. به همین دلیل هنگام اجرای خطوط لوله افقی، معمولا جهت نصب تبدیل غیر هم مرکز بر اساس نوع سیال و شرایط بهره برداری مشخص می شود.
در مقایسه تبدیل جوشی غیر هم مرکز و تبدیل هم مرکز از نظر نصب، علاوه بر سرعت اجرا باید به فضای کار، موقعیت لوله ها و نیازهای عملیاتی پروژه نیز توجه کرد. هر دو نوع تبدیل با روش جوشکاری به خط لوله متصل می شوند، اما دقت در تراز کردن، انتخاب جهت مناسب و اجرای صحیح جوش نقش مهمی در عملکرد نهایی اتصال دارد.
قیمت
قیمت یکی از عوامل تاثیرگذار در انتخاب بین انواع اتصالات لوله کشی است، اما در بررسی تفاوت تبدیل جوشی هم مرکز و غیر هم مرکز نباید تنها هزینه اولیه خرید را ملاک قرار داد. قیمت هر کدام از این تبدیل ها به عواملی مانند جنس فولاد، ضخامت، سایز، استاندارد تولید، روش ساخت و شرایط بازار بستگی دارد. به همین دلیل ممکن است دو تبدیل با ابعاد مشابه، به دلیل تفاوت در متریال یا فرآیند تولید، قیمت متفاوتی داشته باشند. برای اطلاع از هزینه های مرتبط با محصولات فولادی، بررسی قیمت تبدیل جوشی و شرایط روز بازار اهمیت زیادی دارد.
تبدیل هم مرکز به دلیل ساختار متقارن و فرآیند تولید ساده تر، در بسیاری از کاربردها گزینه اقتصادی تری محسوب می شود. با این حال، انتخاب آن برای پروژه هایی که نیاز به تبدیل غیر هم مرکز دارند، ممکن است در آینده باعث افزایش هزینه های نگهداری یا اصلاح سیستم شود. در مقابل، تبدیل غیر هم مرکز ممکن است در برخی سایزها یا شرایط تولید قیمت بالاتری داشته باشد، اما استفاده صحیح از آن می تواند عملکرد خط لوله را بهبود دهد.
در مقایسه تبدیل هم مرکز و غیر هم مرکز باید هزینه را در کنار عوامل فنی بررسی کرد. انتخاب ارزان ترین گزینه همیشه بهترین تصمیم نیست؛ زیرا نوع نامناسب تبدیل می تواند باعث افت عملکرد سیستم، افزایش تعمیرات یا کاهش عمر تجهیزات شود. بنابراین قیمت نهایی باید همراه با کاربرد، شرایط نصب و نیازهای پروژه ارزیابی شود.
تبدیل هم مرکز یا غیرهم مرکز؛ کدام مناسب پروژه شماست؟
انتخاب بین تبدیل هم مرکز و غیرهم مرکز به شرایط کاری خط لوله، نوع سیال و محل نصب بستگی دارد و نمی توان یک گزینه را برای تمام پروژه ها مناسب دانست. تبدیل هم مرکز معمولا زمانی انتخاب می شود که حفظ محور مرکزی لوله ها اهمیت داشته باشد و جریان سیال باید به صورت متقارن از قسمت کاهش یا افزایش قطر عبور کند. این نوع تبدیل برای بسیاری از خطوط عمودی، تجهیزات صنعتی و سیستم هایی که محدودیت خاصی از نظر تجمع سیال ندارند، عملکرد مناسبی ارائه می دهد.
در مقابل، تبدیل غیرهم مرکز برای شرایطی طراحی شده است که تراز بودن یکی از بخش های لوله اهمیت بیشتری دارد. در خطوط افقی، به ویژه زمانی که کنترل تجمع هوا یا مایع در مسیر اهمیت دارد، استفاده از این نوع تبدیل می تواند انتخاب مناسب تری باشد. هنگام مقایسه تبدیل هم مرکز و غیر هم مرکز باید عواملی مانند جهت قرارگیری خط، فشار کاری، سرعت جریان، نوع سیال و الزامات طراحی بررسی شود.
به طور کلی، اگر هدف اصلی حفظ هم راستایی لوله ها و ایجاد تغییر قطر یکنواخت باشد، تبدیل هم مرکز گزینه مناسبی است. اما اگر مدیریت شرایط جریان و جلوگیری از مشکلات ناشی از طراحی نامتقارن اهمیت داشته باشد، تبدیل غیر هم مرکز انتخاب بهتری خواهد بود. بررسی دقیق نیازهای پروژه قبل از خرید و نصب، باعث می شود اتصال انتخاب شده بهترین عملکرد را در طول زمان داشته باشد.
تفاوت تبدیل جوشی هم مرکز و غیر هم مرکز به مواردی مانند ساختار ظاهری، نحوه عبور سیال، شرایط نصب و کاربرد هر کدام در خطوط لوله مربوط می شود. تبدیل هم مرکز با قرارگیری محور مشترک در دو طرف اتصال، برای سیستم هایی مناسب است که حفظ مرکز لوله ها و جریان متقارن اهمیت دارد. در مقابل، تبدیل غیر هم مرکز با طراحی نامتقارن خود برای مسیرهایی استفاده می شود که کنترل سطح جریان، جلوگیری از تجمع هوا یا مایع و شرایط نصب خاص اهمیت بیشتری دارد.
در نهایت، انتخاب بین این دو نوع تبدیل باید بر اساس نیاز واقعی پروژه انجام شود. بررسی فشار کاری، نوع سیال، محل نصب، فضای اجرایی و شرایط بهره برداری کمک می کند مناسب ترین گزینه انتخاب شود. استفاده از تبدیل نامناسب ممکن است باعث افزایش افت فشار، کاهش راندمان سیستم یا ایجاد مشکلات نگهداری در آینده شود. بنابراین شناخت تفاوت تبدیل هم مرکز و غیر هم مرکز پیش از خرید و اجرای اتصال، نقش مهمی در افزایش عملکرد و دوام خطوط لوله دارد.
سوالات متداول
تفاوت اصلی در نحوه قرارگیری محور دو سر اتصال است. در تبدیل هم مرکز، محور دو دهانه در یک راستا قرار دارد، اما در تبدیل غیر هم مرکز، محور خروجی نسبت به ورودی جابه جا است و برای شرایط خاص نصب استفاده می شود.
در بسیاری از خطوط افقی، تبدیل غیر هم مرکز گزینه مناسب تری است؛ زیرا طراحی آن می تواند به کنترل بهتر مسیر جریان و جلوگیری از تجمع هوا یا سیال کمک کند.
نوع سیال، فشار کاری، جهت نصب، سایز لوله ها، شرایط بهره برداری و استاندارد تولید از مهم ترین عوامل انتخاب تبدیل جوشی مناسب هستند.
تبدیل غیر هم مرکز با ایجاد مسیر مناسب تر برای عبور سیال در برخی شرایط، می تواند از ایجاد نقاط نامطلوب جریان جلوگیری کند. البته جلوگیری کامل از کاویتاسیون به عوامل دیگری مانند فشار و سرعت سیال نیز وابسته است.
