نحوه اتصال بتن قدیم به جدید چگونه است؟

نحوه اتصال بتن قدیم به جدید یکی از مهم ترین مراحل در اجرای ساختمان بتنی و مقاوم سازی پی ساختمان قدیمی است. این فرآیند به ظاهر ساده، نقشی کلیدی در افزایش دوام، استحکام و یکپارچگی سازه دارد. هنگامی که بخواهیم تقویت و ترمیم سازه بتنی را انجام دهیم لازم است بین بتن موجود و بتن تازه، پیوندی محکم و ماندگار برقرار شود. اگر این پیوند به درستی انجام نشود، حتی بهترین عملیات بتن ریزی نیز بی اثر خواهد بود و در نتیجه خطر جداشدگی لایه ها، ترک خوردگی یا شکست سازه ای افزایش می یابد. در پروژه های عمرانی، هنگام اجرای اتصال بتن قدیم و جدید، باید عواملی مانند آرماتورگذاری در بتن قدیم، کیفیت سطح تماس، انتخاب چسب بتن و مواد اتصال‌ دهنده در نظر گرفته شود. این عناصر در کنار فرمولاسیون اتصال بتن قدیم به جدید و روش های اصولی آماده سازی سطح، موجب بهبود چسبندگی و انتقال نیرو بین لایه های قدیم و جدید می شوند. همچنین اگر عملیات شامل اتصال شناژ به فونداسیون یا بتن ریزی روی بتن باشد، رعایت جزئیات فنی اهمیت دو چندان دارد.

در کنار مسائل فنی، هزینه های جانبی پروژه مانند قیمت آهن و قیمت قالب بتن نیز در تصمیم گیری های اجرایی مؤثرند؛ اما مهم تر از همه، کیفیت اجرای کار است. زیرا در نهایت، استحکام اتصال بتن جدید به قدیم تعیین کننده عمر مفید سازه است. در شرایطی که پروژه نیاز به افزایش ظرفیت باربری یا اجرای بتن ریزی سقف در دو مرحله دارد، توجه به نحوه صحیح اتصال، از بروز ضعف سازه ای جلوگیری می کند. بنابراین، شناخت اصولی نحوه اتصال بتن قدیم به جدید برای مهندسان، پیمانکاران و تکنسین های فنی ضروری است. در ادامه، روش های علمی و عملی، مراحل اجرایی و مواد مناسب این فرآیند را با جزئیات بررسی خواهیم کرد تا بدانید چگونه می توان اتصال مؤثر و با دوام میان بتن های قدیم و جدید ایجاد کرد.

نحوه اتصال بتن قدیم به جدید

نحوه اتصال بتن قدیم به جدید فرایندی است که نیازمند دقت، برنامه ریزی و درک صحیح از رفتار مواد است. برخلاف تصور رایج، این کار صرفاً به معنای ریختن بتن جدید روی سطح قدیمی نیست؛ بلکه شامل مجموعه ای از اقدامات فنی و مهندسی برای ایجاد پیوند شیمیایی و مکانیکی بین دو لایه بتن می شود. در اجرای ساختمان بتنی، اگر سطح قدیمی به درستی آماده سازی نشود یا از مواد اتصال دهنده مناسب استفاده نگردد، چسبندگی کافی میان دو بخش ایجاد نمی شود و سازه در برابر نیروهای فشاری، کششی و برشی آسیب پذیر می گردد.

در اجرای صحیح اتصال بتن قدیم به جدید، نخست باید سطح بتن قدیمی از آلودگی ها، گرد و غبار، روغن، لایه های ضعیف و پوسته های سیمانی پاک شود. سپس با ابزارهای مناسب مانند سندبلاست، فرز یا واترجت سطح زبر می گردد تا سطح تماس مؤثر افزایش یابد. در ادامه، از چسب بتن یا مواد اپوکسی مخصوص استفاده می شود تا پیوند شیمیایی بین دو سطح ایجاد گردد. در بسیاری از پروژه ها، پیش از بتن ریزی جدید، از میلگردهای انتظار یا کاشت میلگرد در بتن قدیم بهره گرفته می شود تا پیوند مکانیکی نیز برقرار گردد. این مرحله معمولاً با استفاده از چسب اپوکسی یا ملات ترمیمی انجام می شود که در کنار پیوند شیمیایی، مقاومت اتصال را چندین برابر می کند. همچنین باید توجه داشت که عوامل محیطی مانند دما، رطوبت و زمان گیرش بتن تأثیر مستقیم بر کیفیت اتصال دارند. به همین دلیل، زمان بندی بتن ریزی ساختمان اهمیت ویژه ای دارد تا چسبندگی سطحی از بین نرود. در پروژه هایی که شامل بتن ریزی سقف در دو مرحله یا اتصال شناژ قدیم به جدید هستند، کنترل این عوامل حیاتی است. افزون بر این، انتخاب مواد با کیفیت در کنار بررسی هزینه هایی همچون قیمت میلگرد، کمک می کند تا اتصال از نظر اقتصادی و فنی بهینه انجام شود.

در نهایت، هدف از اجرای دقیق نحوه اتصال بتن قدیم به جدید، دستیابی به سازه ای یکپارچه است که بتواند نیروهای وارده را به صورت یکنواخت منتقل کند و در طول عمر مفید خود عملکردی ایمن، با دوام و مقاوم داشته باشد.

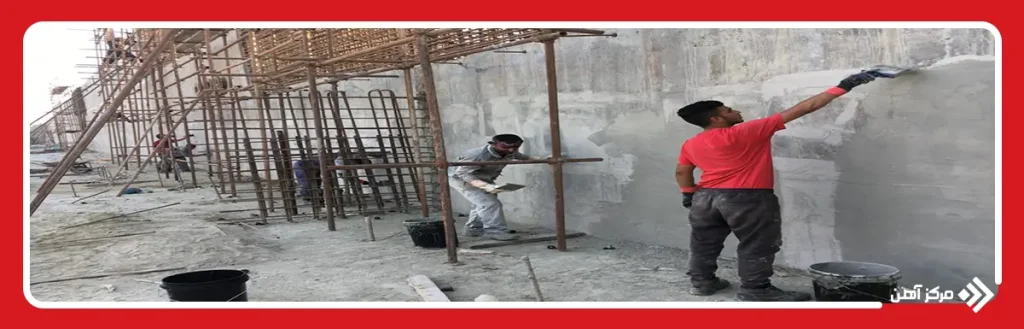

روش های اتصال بتن قدیم به جدید

برای درک بهتر نحوه اتصال بتن قدیم به جدید باید با روش های مختلف اجرای این فرآیند آشنا شد. بسته به نوع پروژه، وضعیت سطح قدیمی، میزان باربری مورد انتظار و شرایط محیطی، می توان از یکی از روش های مکانیکی، شیمیایی یا ترکیبی استفاده کرد. در هر یک از این روش ها، هدف اصلی ایجاد پیوندی مقاوم بین لایه قدیمی و جدید است تا سازه در برابر نیروهای وارده عملکردی یکنواخت و ایمن داشته باشد.

روش مکانیکی (Mechanical Bonding):

در این روش، اتصال از طریق ابزارهای فیزیکی و آرماتورگذاری در بتن قدیم انجام می شود. ابتدا سطح بتن قدیمی سوراخ کاری می شود و میلگردها با چسب اپوکسی یا ملات مخصوص در آن کاشته می شوند. سپس بتن جدید اطراف میلگردها ریخته می شود تا پیوند مکانیکی برقرار گردد. این شیوه برای پروژه هایی که نیاز به تحمل بار زیاد دارند، مانند مقاوم سازی پی ساختمان قدیمی یا اتصال شناژ به فونداسیون، بسیار مؤثر است.

 روش شیمیایی (Chemical Bonding):

در این نوع اتصال بتن قدیم به جدید، از مواد چسباننده مانند چسب بتن، رزین های اپوکسی و لاتکس برای ایجاد پیوند بین دو سطح استفاده می شود. سطح بتن قدیمی باید زبر و تمیز باشد تا ماده اتصال دهنده بتواند در حفرات آن نفوذ کند. این روش برای بتن ریزی در مناطقی که امکان کاشت میلگرد محدود است، بسیار مناسب بوده و اجرای سریع تری دارد.

روش ترکیبی (Combined Bonding):

این روش ترکیبی از دو روش بالا است؛ ابتدا میلگردگذاری انجام می شود، سپس چسب بتن یا ملات اپوکسی روی سطح اعمال می گردد و در نهایت بتن جدید ریخته می شود. این شیوه در پروژه هایی که نیاز به انتقال همزمان نیروهای کششی و فشاری دارند، بیشترین دوام را دارد.

علاوه بر سه روش اصلی، گاهی از تکنیک های خاص مانند اجرای لایه «overlay» یا استفاده از ملات ترمیمی و اپوکسی برای ترمیم سطوح آسیب دیده استفاده می شود. در این حالت، اتصال بتن جدید به قدیم به صورت لایه ای انجام می گیرد که با کنترل ضخامت و عمل آوری دقیق، مانع از ترک خوردگی و جداشدگی می شود.

جدول روش های اتصال بتن قدیم به جدید

روش اتصال	توضیح کوتاه	مزایا	معایب / محدودیت ها
مکانیکی	کاشت میلگرد و ایجاد پیوند فیزیکی بین بتن قدیم و جدید	استحکام بالا، مناسب برای بارهای سنگین	زمان بر، نیاز به تجهیزات خاص
شیمیایی	استفاده از چسب بتن، رزین اپوکسی یا لاتکس	سرعت بالا در اجرا، مناسب برای سطوح کوچک	حساس به شرایط محیطی و زمان اجرا
ترکیبی	ترکیب دو روش مکانیکی و شیمیایی	بیشترین دوام و چسبندگی، مناسب سازه های مقاوم سازی	هزینه و نیروی متخصص بیشتر
لایه پوششی (Overlay)	اجرای لایه جدید روی سطح سالم بتن قدیمی	صرفه جویی در مصالح و زمان	در صورت ضعف سطح زیرین، احتمال جداشدگی زیاد است

در مجموع، انتخاب روش مناسب باید بر پایه بررسی نوع بارگذاری، شرایط محیطی، سن بتن قدیمی و مقاومت مورد نیاز انجام گیرد. رعایت اصول علمی و فنی در این مرحله باعث افزایش عمر مفید سازه و تضمین کیفیت اجرای ساختمان بتنی می شود.

مراحل اتصال بتن قدیم به جدید

فرآیند اجرایی نحوه اتصال بتن قدیم به جدید شامل چند گام دقیق و فنی است که هر کدام نقش مهمی در موفقیت نهایی اتصال ایفا می کنند. رعایت این مراحل باعث می شود تا پیوندی محکم و پایدار میان بتن های قدیم و جدید شکل بگیرد و خطر جداشدگی یا ضعف سازه به حداقل برسد. در ادامه، هر مرحله را به تفکیک بررسی می کنیم.

بررسی وضعیت بتن قدیمی:

پیش از هر چیز، باید بتن موجود از نظر سلامت، مقاومت و چسبندگی ارزیابی شود. ترک های سطحی، پوسته شدگی، خوردگی میلگرد یا وجود آلودگی ها می تواند بر کیفیت اتصال اثر منفی بگذارد. در صورت وجود چنین مشکلاتی، لازم است بخش های ضعیف حذف و با ملات ترمیمی و اپوکسی اصلاح شوند.

آماده سازی سطح:

سطح بتن قدیمی باید زبر، تمیز و عاری از گرد و غبار، چربی و ذرات سست باشد. برای این کار از روش هایی مانند سندبلاست، واترجت فشار قوی یا فرز مکانیکی استفاده می شود. زبری سطح باعث افزایش تماس مؤثر و چسبندگی بهتر لایه جدید می شود. در این مرحله، دقت در آماده سازی سطح از هر اقدام دیگر مهم تر است؛ زیرا پایه و اساس اتصال موفق را تشکیل می دهد.

 کاشت میلگرد یا بولت:

اگر پروژه نیاز به انتقال نیروهای کششی دارد، میلگردها در بتن قدیمی کاشته می شوند. سوراخ کاری دقیق، تمیزکاری حفره ها و تزریق چسب اپوکسی مخصوص برای کاشت از مراحل حساس این بخش است. سپس میلگردها با دقت در جای خود قرار می گیرند تا پیوند مکانیکی مؤثر ایجاد شود.

 اعمال چسب یا ماده اتصال دهنده:

پس از آماده سازی سطح، از چسب بتن یا رزین اپوکسی برای ایجاد پیوند شیمیایی بین دو لایه استفاده می شود. این مواد باید پیش از خشک شدن کامل، با بتن تازه تماس پیدا کنند تا چسبندگی بهینه حاصل شود.

بتن ریزی لایه جدید:

در این مرحله، لایه جدید بتن با طرح اختلاط مناسب ریخته می شود. تراکم کافی و حذف حباب های هوا ضروری است. همچنین باید به دمای محیط، رطوبت و شرایط عمل آوری توجه شود تا بتن جدید به درستی با لایه قدیمی پیوند بخورد. در پروژه هایی که شامل اتصال شناژ قدیم به جدید یا بتن ریزی روی بتن هستند، کنترل ضخامت و زمان بندی اهمیت زیادی دارد.

 عمل آوری و کنترل کیفیت:

پس از بتن ریزی، سطح باید مرطوب نگه داشته شود تا فرآیند هیدراسیون کامل شود. همچنین، بازرسی نهایی از پیوند، کنترل ترک ها و اطمینان از چسبندگی صحیح انجام می شود.

در پایان، لازم است هزینه های جانبی مانند قیمت قالب بتن، مصالح و چسب های مورد نیاز در برآورد پروژه لحاظ گردد؛ زیرا کیفیت مواد و اجرای اصولی، مهم تر از کاهش هزینه اولیه است. رعایت دقیق این مراحل تضمین می کند که اتصال بتن قدیم به جدید با دوام، مقاوم و ایمن انجام شود.

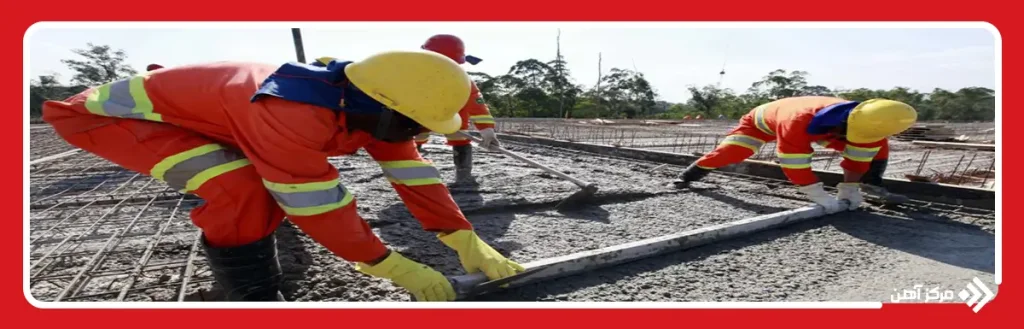

مواد مناسب برای اتصال بتن قدیم به جدید

در فرآیند نحوه اتصال بتن قدیم به جدید، انتخاب مواد مناسب یکی از عوامل تعیین کننده در موفقیت نهایی است. در واقع حتی اگر مراحل آماده سازی و اجرای سازه به درستی انجام شود، بدون استفاده از مواد سازگار و با کیفیت، پیوند بین دو لایه بتن دوام نخواهد داشت. در ادامه، مهم ترین مواد مورد استفاده در اتصال بتن قدیم به جدید و نقش هر کدام را بررسی می کنیم.

چسب بتن (Bonding Agent):

چسب بتن اصلی ترین ماده برای ایجاد پیوند شیمیایی بین بتن قدیمی و جدید است. این چسب ها در انواع مختلفی مانند اپوکسی، لاتکس و PVA تولید می شوند. چسب اپوکسی بیشترین مقاومت را در برابر رطوبت و بار مکانیکی دارد، در حالی که لاتکس و آکریلیک ها برای کارهای سبک تر یا ترمیم سطحی مناسب اند. هنگام اجرای ساختمان بتنی، انتخاب چسب باید بر اساس نوع پروژه، رطوبت محیط و نوع سیمان انجام گیرد تا اتصال بتن جدید به قدیم پایدار بماند.

 ملات ترمیمی و اپوکسی:

در مواقعی که سطح بتن قدیمی دارای آسیب یا خلل است، از ملات های ترمیمی برای بازسازی بخش های تخریب شده استفاده می شود. این ملات ها معمولاً حاوی الیاف تقویتی، چسب های پلیمری و افزودنی های ضد ترک هستند. در پروژه های مقاوم سازی پی ساختمان قدیمی، ترکیب ملات ترمیمی با چسب اپوکسی نتیجه ای بسیار مطلوب دارد.

میلگرد و بولت فولادی:

برای انتقال نیروهای فشاری و کششی میان دو لایه، از میلگردهای فولادی یا بولت استفاده می شود. این میلگردها با چسب اپوکسی یا ملات مخصوص در بتن قدیمی کاشته می شوند و نقش پیوند مکانیکی را ایفا می کنند. انتخاب قطر و فواصل میلگرد باید بر اساس محاسبات مهندسی انجام شود.

افزودنی ها و مواد آب بند:

برای جلوگیری از نفوذ رطوبت، خوردگی آرماتور و پوسته شدگی سطح، از افزودنی های ضد آب و مواد آب بندی مخصوص استفاده می شود. آب بندی اتصال بتن قدیم و جدید به ویژه در نواحی مرطوب یا در تماس با خاک، اهمیت زیادی دارد.

پوشش ها و مواد عمل آوری:

پس از بتن ریزی، مواد عمل آوری (Curing Compounds) یا پوشش های مرطوب برای حفظ رطوبت و جلوگیری از تبخیر آب به کار می روند. این کار به هیدراسیون کامل سیمان کمک می کند و از ایجاد ترک در محل اتصال جلوگیری می نماید.

در مجموع، فرمولاسیون اتصال بتن قدیم به جدید باید بر پایه ترکیب علمی مواد بالا طراحی شود. کیفیت و تطابق این مواد با شرایط محیطی، ضامن دوام سازه است. هر چند هزینه برخی از این مصالح ممکن است در ظاهر بالا باشد، اما در مقایسه با خسارت ناشی از شکست اتصال یا ترمیم مجدد، سرمایه گذاری در انتخاب مواد مناسب کاملاً منطقی و ضروری است.

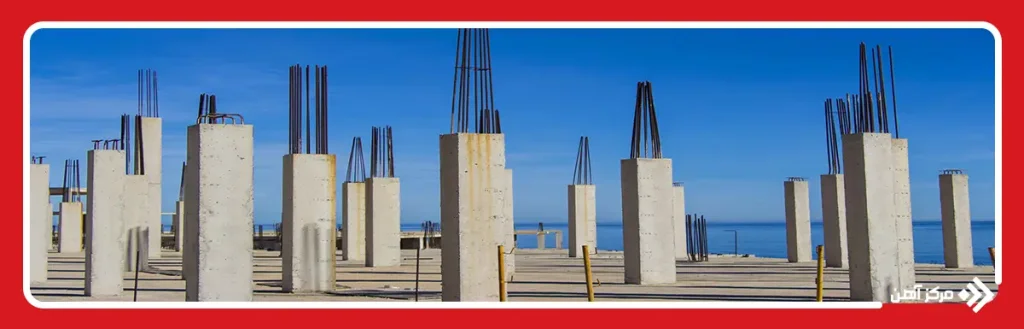

نکات مهم در نحوه اتصال بتن قدیم به جدید

رعایت جزئیات فنی و اجرایی در نحوه اتصال بتن قدیم به جدید، تضمین کننده دوام و عملکرد مناسب سازه است. حتی اگر بهترین چسب بتن یا مصالح استفاده شود، بی توجهی به نکات کلیدی می تواند باعث شکست اتصال و کاهش مقاومت کلی سازه شود. به همین دلیل، مهندسان و پیمانکاران باید مجموعه ای از اصول اجرایی را در نظر بگیرند تا اتصال بتن قدیم و جدید با بیشترین کارایی انجام شود.

آماده سازی دقیق سطح:

قبل از هر چیز، سطح بتن قدیمی باید کاملاً تمیز، زبر و عاری از هر گونه چربی، گرد و غبار، یا لایه سیمانی ضعیف باشد. هر گونه آلودگی سطحی مانع از چسبندگی چسب بتن می شود. زبری مناسب باعث نفوذ بهتر ملات ترمیمی و افزایش اصطکاک بین دو لایه می شود.

کنترل زمان اجرا:

در اجرای ساختمان بتنی، زمان یکی از فاکتورهای حیاتی است. پس از اعمال چسب یا ماده اپوکسی، باید بتن ریزی لایه جدید در بازه زمانی مشخص انجام شود تا چسب در حالت نیمه خشک باقی بماند و پیوند شیمیایی مؤثر برقرار گردد. تأخیر در بتن ریزی می تواند باعث از بین رفتن خاصیت چسبندگی شود.

آرماتورگذاری صحیح:

در اتصال شناژ قدیم به جدید یا بخش هایی که تحت بارهای سنگین قرار دارند، استفاده از آرماتور ضروری است. آرماتورگذاری در بتن قدیم با رعایت عمق کاشت، فاصله مناسب و استفاده از چسب اپوکسی اجرا می شود تا انتقال نیرو به صورت یکنواخت انجام گیرد.

کنترل شرایط محیطی:

دمای بالا یا سرمای شدید می تواند موجب تبخیر سریع آب، انقباض یا ترک در ناحیه اتصال شود. بهتر است بتن ریزی در دمای معتدل و با رطوبت کافی انجام گیرد. در مناطق مرطوب، آب بندی اتصال بتن قدیم و جدید اهمیت ویژه ای دارد تا از نفوذ آب و خوردگی میلگرد جلوگیری شود.

عمل آوری دقیق:

پس از بتن ریزی، باید سطح جدید به مدت حداقل هفت روز مرطوب نگه داشته شود تا هیدراسیون کامل انجام شود. در غیر این صورت، لایه اتصال دچار ضعف و پوسته شدگی خواهد شد. بنابراین استفاده از روکش های مرطوب یا پوشش های عمل آوری توصیه می شود.

بازرسی و کنترل کیفیت:

پس از اجرای کار، بازرسی چشمی یا تست ضربه ای ساده می تواند چسبندگی و صلابت محل اتصال را مشخص کند. هر صدای توخالی یا ترک سطحی، نشانه ضعف در اتصال است و باید ترمیم گردد.

در نهایت، رعایت این نکات باعث می شود اتصال بتن جدید به قدیم دوام و عملکردی مشابه یک قطعه بتن یکپارچه داشته باشد. این دقت ها نه تنها استحکام سازه را افزایش می دهد، بلکه در بلند مدت از هزینه های تعمیر و بازسازی جلوگیری می کند.

جمع بندی

در پایان، می توان گفت که نحوه اتصال بتن قدیم به جدید یکی از مهم ترین مراحل در ترمیم، توسعه یا مقاوم سازی سازه های بتنی است. این فرآیند نه تنها برای افزایش دوام و استحکام ساختمان حیاتی است، بلکه تضمین کننده عملکرد سازه ای ایمن و پایدار در بلند مدت محسوب می شود. وقتی بخواهیم بخشی از سازه را بازسازی کنیم اجرای صحیح اتصال بتن قدیم به جدید، ضامن انتقال مؤثر نیروها و جلوگیری از ضعف سازه ای خواهد بود.

در این مقاله، روش های اصلی شامل اتصال مکانیکی، شیمیایی و ترکیبی را بررسی کردیم. مشخص شد که هر کدام از این روش ها بسته به شرایط پروژه کاربرد خاص خود را دارند. در سازه هایی با بارهای سنگین، استفاده از کاشت میلگرد و چسب اپوکسی ضروری است، در حالی که برای بخش های سبک تر، چسب های لاتکس یا ملات های ترمیمی می توانند کارایی مناسبی داشته باشند. همچنین، اگر بتن ریزی سقف در دو مرحله یا بتن ریزی روی بتن انجام می شود، باید زمان بندی، دما و عمل آوری به دقت کنترل شوند تا پیوند بین دو لایه پایدار بماند.

از طرفی، شناخت مواد مناسب برای اتصال بتن قدیم به جدید از قبیل چسب بتن، ملات اپوکسی، افزودنی های آب بند و میلگرد تقویتی، تأثیر بسزایی در کیفیت نهایی دارد. فرمولاسیون اتصال بتن قدیم به جدید باید بر پایه ترکیبی از مقاومت مکانیکی و پیوند شیمیایی طراحی شود. در غیر این صورت، احتمال جداشدگی، ترک خوردگی و خوردگی میلگرد افزایش می یابد.

همچنین رعایت نکات اجرایی نظیر آماده سازی کامل سطح، آرماتورگذاری صحیح، کنترل شرایط محیطی، آب بندی اتصال و عمل آوری مداوم از اصولی است که نباید نادیده گرفته شوند. در نهایت، اجرای دقیق این مراحل، نه تنها باعث بهبود عملکرد سازه می شود، بلکه از هزینه های ترمیم مجدد نیز جلوگیری می کند. به طور خلاصه، موفقیت در اتصال بتن جدید به قدیم زمانی حاصل می شود که دانش فنی، انتخاب مصالح با کیفیت، دقت در اجرا و نظارت مهندسی در کنار هم قرار گیرند. رعایت این اصول موجب می شود تا سازه بتنی جدید و قدیمی مانند یک جسم یکپارچه عمل کرده و در برابر عوامل محیطی و بارگذاری های مختلف مقاومت مطلوبی از خود نشان دهد.
