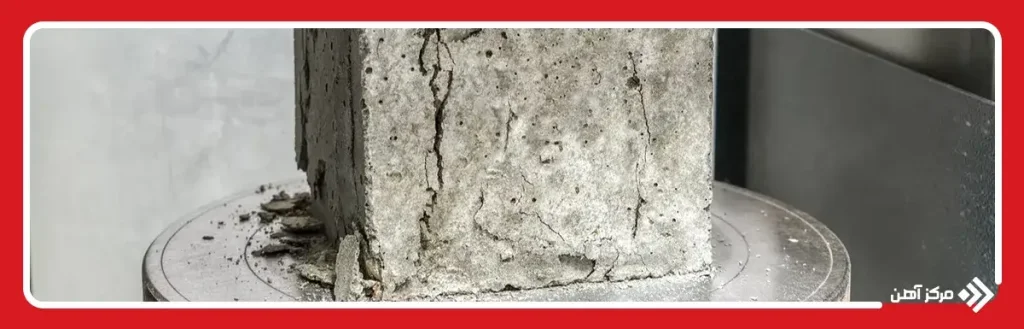

تبدیل مقاومت نمونه مکعبی به استوانه ای بتن، فرمول ها و کاربردها
دسترسی سریع به محتوای این مطلب
تبدیل مقاومت نمونه مکعبی به استوانه ای بتن یکی از مباحث مهم در مهندسی عمران و کنترل کیفیت بتن است که در بسیاری از پروژه های ساختمانی مورد استفاده قرار می گیرد. در آزمایشگاه های مصالح ساختمانی معمولاً مقاومت بتن با استفاده از نمونه های استاندارد اندازه گیری می شود، اما نوع نمونه در کشورهای مختلف متفاوت است. به همین دلیل مهندسان برای مقایسه نتایج آزمایش ها و تحلیل دقیق عملکرد بتن نیاز دارند که نتایج نمونه های مختلف را به یکدیگر تبدیل کنند. در این میان تبدیل مقاومت نمونه مکعبی به استوانه ای بتن اهمیت زیادی دارد زیرا بسیاری از آیین نامه های بین المللی مانند آیین نامه های طراحی بتن بر اساس مقاومت نمونه استوانه ای تدوین شده اند.
در پروژه های ساختمانی علاوه بر آزمایش های فنی، عوامل اقتصادی نیز مورد توجه قرار می گیرند. برای مثال در برآورد هزینه ساخت، بررسی قیمت آهن و سایر مصالح ساختمانی نقش مهمی دارد و در کنار آن کیفیت بتن نیز باید به صورت دقیق ارزیابی شود. همچنین در سازه های بتن آرمه که از میلگرد برای تقویت بتن استفاده می شود، اطلاع از قیمت میلگرد و انتخاب مقاومت مناسب بتن در کنار یکدیگر اهمیت دارند. در برخی سازه های ترکیبی نیز که از اعضای فولادی استفاده می شود، بررسی قیمت تیرآهن در کنار مقاومت بتن مورد توجه مهندسان قرار می گیرد. در نتیجه شناخت دقیق نحوه تبدیل مقاومت نمونه مکعبی به استوانه ای بتن می تواند به مهندسان کمک کند تا تصمیمات دقیق تری در طراحی و اجرای سازه اتخاذ کنند.
چرا باید مقاومت مکعبی را به استوانه ای تبدیل کنیم؟
در آزمایش های بتن، نمونه های مختلفی برای تعیین مقاومت فشاری استفاده می شوند که رایج ترین آن ها نمونه مکعبی و نمونه استوانه ای هستند. در بسیاری از کشورها آزمایش مقاومت بتن با استفاده از نمونه های مکعبی انجام می شود، در حالی که برخی استانداردهای بین المللی بر اساس نمونه های استوانه ای تدوین شده اند. همین تفاوت در روش آزمایش باعث می شود مهندسان برای مقایسه نتایج آزمایشگاهی مجبور به تبدیل مقاومت نمونه مکعبی به استوانه ای بتن شوند. این تبدیل به ویژه در پروژه هایی که از استانداردهای مختلف استفاده می کنند اهمیت بیشتری پیدا می کند.
یکی از مهم ترین دلایل این تبدیل، اختلاف میان مقاومت نمونه مکعبی بتن و مقاومت نمونه استوانه ای بتن است. این اختلاف به دلیل تفاوت در شکل هندسی نمونه و نحوه توزیع تنش در هنگام بارگذاری ایجاد می شود. همچنین تاثیر ابعاد نمونه بر مقاومت نیز عامل مهمی در این اختلاف است، زیرا در نمونه های با شکل های متفاوت نحوه انتقال نیرو و تمرکز تنش تغییر می کند. به همین دلیل در بسیاری از پروژه ها برای دستیابی به محاسبه مقاومت واقعی بتن لازم است نتایج آزمایش ها به یک مبنای مشترک تبدیل شوند.
از سوی دیگر در فرآیند کنترل کیفیت بتن در کارگاه، مهندسان باید نتایج آزمایش های مختلف را با معیارهای طراحی مقایسه کنند. اگر نتایج آزمایش بر اساس نمونه مکعبی ارائه شده باشد اما طراحی سازه بر اساس نمونه استوانه ای انجام شده باشد، تبدیل نتایج آزمایشگاهی بتن ضروری خواهد بود. همچنین در بسیاری از پروژه ها معیار اصلی ارزیابی بتن، مقاومت 28 روزه بتن است که باید با استانداردهای مشخص مقایسه شود.
دلایل اصلی تبدیل مقاومت بتن
- مقایسه نتایج آزمایش در استانداردهای مختلف
- استفاده از معیارهای طراحی بین المللی
- افزایش دقت در تحلیل عملکرد سازه
- بهبود فرآیند کنترل کیفیت بتن
- جلوگیری از خطا در طراحی سازه های بتنی
فرمول استاندارد تبدیل مقاومت مکعبی به استوانه ای چیست؟
برای تبدیل مقاومت نمونه مکعبی به استوانه ای بتن معمولاً از روابط تجربی استفاده می شود که بر اساس نتایج آزمایش های گسترده در آزمایشگاه های بتن ارائه شده اند. این روابط نشان می دهند که مقاومت نمونه های مکعبی معمولاً کمی بیشتر از مقاومت نمونه های استوانه ای است. دلیل این موضوع نحوه توزیع تنش و محدود شدن تغییر شکل در نمونه های مکعبی است.
یکی از رایج ترین روابطی که در مهندسی عمران مورد استفاده قرار می گیرد استفاده از ضریب تبدیل مقاومت بتن است. بر اساس این رابطه، مقاومت استوانه ای بتن معمولاً حدود 0.8 مقاومت مکعبی در نظر گرفته می شود. بنابراین اگر مقاومت مکعبی یک نمونه بتن مشخص باشد، می توان با استفاده از فرمول تبدیل مقاومت مکعبی به استوانه ای مقدار تقریبی مقاومت استوانه ای آن را محاسبه کرد. این رابطه در بسیاری از منابع مهندسی و استانداردهای آزمایشگاهی مورد استفاده قرار می گیرد.
در استاندارد ASTM مقاومت بتن نیز به نحوه انجام آزمایش های فشاری و تعیین مقاومت نمونه های استوانه ای اشاره شده است. در این استاندارد نمونه های استوانه ای با ابعاد مشخص تحت بارگذاری فشاری قرار می گیرند و مقاومت آن ها اندازه گیری می شود. به همین دلیل در بسیاری از پروژه های بین المللی، نتایج آزمایش مکعبی باید به معادل استوانه ای تبدیل شوند تا با این استاندارد مطابقت داشته باشند.
| مقاومت فشاری نمونه مکعبی بتن (MPa) | مقاومت معادل نمونه استوانه ای بتن (MPa) | ضریب تبدیل تقریبی |
|---|---|---|
| 20 | 16 | 0.8 |
| 25 | 20 | 0.8 |
| 30 | 24 | 0.8 |
| 35 | 28 | 0.8 |
| 40 | 32 | 0.8 |
| 45 | 36 | 0.8 |
| 50 | 40 | 0.8 |
| 55 | 44 | 0.8 |
| 60 | 48 | 0.8 |
کاربرد تبدیل مقاومت مکعبی به استوانه ای بتن در پروژه های ساختمانی
در بسیاری از پروژه های عمرانی، طراحی سازه بر اساس مقاومت مشخصی از بتن انجام می شود که معمولاً در آیین نامه های طراحی تعریف شده است. اما در برخی آزمایشگاه ها نمونه های مورد آزمایش با استانداردهای متفاوت تهیه می شوند. در چنین شرایطی تبدیل مقاومت نمونه مکعبی به استوانه ای بتن به مهندسان کمک می کند تا نتایج آزمایش را با معیارهای طراحی سازه تطبیق دهند.
در پروژه های ساختمانی بزرگ مانند برج ها، پل ها یا سازه های صنعتی، دقت در تعیین مقاومت بتن اهمیت بسیار زیادی دارد. در این پروژه ها معمولاً نتایج آزمایش بتن باید با استانداردهای طراحی مطابقت داشته باشد. اگر نتایج آزمایش بر اساس نمونه مکعبی گزارش شده باشد اما طراحی بر اساس نمونه استوانه ای انجام شده باشد، لازم است تبدیل مقاومت بتن در پروژه های ساختمانی انجام شود تا مقایسه نتایج به درستی صورت گیرد.
همچنین در پروژه هایی که از بتن های با مقاومت بالا استفاده می شود، اختلاف مقاومت مکعب و استوانه ممکن است بیشتر مورد توجه قرار گیرد. در چنین شرایطی استفاده از روابط دقیق تر برای تبدیل مقاومت می تواند به مهندسان کمک کند تا عملکرد واقعی بتن را بهتر ارزیابی کنند. علاوه بر این در برخی پروژه های تحقیقاتی نیز از تست بتن مکعبی و استوانهای به طور همزمان استفاده می شود تا رفتار بتن در شرایط مختلف بررسی شود.
کاربردهای مهم تبدیل مقاومت بتن
- تطبیق نتایج آزمایش با آیین نامه های طراحی
- ارزیابی دقیق کیفیت بتن در پروژه
- مقایسه نتایج آزمایشگاه های مختلف
- تحلیل عملکرد سازه در شرایط بارگذاری
عوامل مؤثر بر تبدیل مقاومت نمونه مکعبی به استوانه ای بتن
تبدیل مقاومت نمونه مکعبی به استوانه ای بتن تنها یک رابطه عددی ساده نیست و عوامل مختلفی می توانند بر این تبدیل تأثیر بگذارند. یکی از مهم ترین این عوامل نوع بتن و ترکیب مواد تشکیل دهنده آن است. بتن هایی که دارای نسبت آب به سیمان متفاوت هستند ممکن است رفتار متفاوتی در آزمایش های فشاری نشان دهند.
عامل مهم دیگر شرایط عمل آوری بتن است. اگر نمونه های بتن در شرایط متفاوتی نگهداری شوند، نتایج آزمایش آن ها ممکن است تغییر کند. همچنین نوع قالب گیری و نحوه تراکم بتن نیز بر نتایج آزمایش تأثیر می گذارد. در برخی موارد تفاوت در روش انجام آزمایش می تواند باعث تغییر در نسبت تبدیل مقاومت شود.
از سوی دیگر ابعاد نمونه نیز در تعیین مقاومت بتن نقش مهمی دارد. همان طور که گفته شد تاثیر ابعاد نمونه بر مقاومت یکی از دلایل اصلی اختلاف میان نمونه های مکعبی و استوانه ای است. در نمونه های مکعبی محدودیت جانبی بیشتری وجود دارد و همین موضوع باعث افزایش مقاومت اندازه گیری شده می شود.
جدول عوامل تأثیر گذار بر تبدیل مقاومت بتن
عامل مؤثر | توضیح |
|---|---|
نوع سیمان و مصالح مصرفی | نوع سیمان، کیفیت سنگدانه ها و ترکیب مواد اولیه بتن می تواند بر مقاومت فشاری نمونه ها تأثیر بگذارد و در نتیجه نسبت تبدیل مقاومت مکعبی به استوانه ای تغییر کند. |
نسبت آب به سیمان | نسبت آب به سیمان یکی از مهمترین عوامل تعیین کننده مقاومت بتن است. افزایش آب در مخلوط بتن معمولاً باعث کاهش مقاومت فشاری و تغییر در نتایج تبدیل مقاومت می شود. |
شرایط عمل آوری بتن | دما، رطوبت و مدت زمان عمل آوری نمونه های بتن می تواند مقاومت نهایی بتن را تغییر دهد و بر نتایج آزمایش های مکعبی و استوانه ای تأثیر بگذارد. |
نحوه قالب گیری و تراکم نمونه | روش قالب گیری، ویبره یا تراکم بتن در قالب می تواند بر یکنواختی بتن و در نتیجه بر مقاومت اندازهگیری شده در آزمایش تأثیر داشته باشد. |
ابعاد و شکل نمونه آزمایش | شکل هندسی نمونه (مکعبی یا استوانه ای) و ابعاد آن باعث تغییر در توزیع تنش هنگام آزمایش فشاری می شود و همین موضوع یکی از دلایل اصلی اختلاف مقاومت مکعب و استوانه است. |

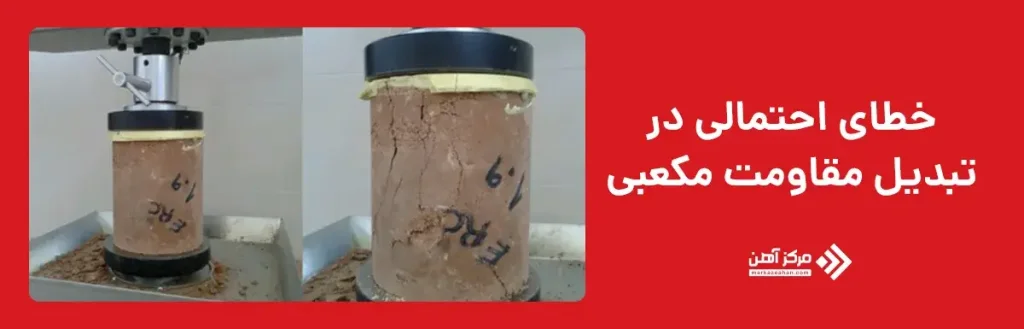

خطای احتمالی در تبدیل مقاومت نمونه مکعبی به استوانه ای بتن
با وجود اینکه روابط تبدیل مقاومت بتن در بسیاری از پروژه ها مورد استفاده قرار می گیرد، اما باید توجه داشت که این روابط تقریبی هستند و ممکن است در برخی شرایط خطا ایجاد کنند. به همین دلیل مهندسان باید هنگام استفاده از این روابط دقت کافی داشته باشند و در صورت امکان از نتایج آزمایش مستقیم استفاده کنند.
یکی از عوامل ایجاد خطا در تبدیل و فرمول تبدیل مقاومت مکعبی به استوانه ای بتن تفاوت در شرایط آزمایشگاهی است. اگر نمونه های بتن در آزمایشگاه های مختلف و با تجهیزات متفاوت آزمایش شوند، نتایج ممکن است کمی تغییر کند. همچنین نوع بتن و کیفیت مصالح مصرفی نیز می تواند بر دقت این تبدیل تأثیر بگذارد.
در برخی پروژه های حساس مانند سازه های بزرگ یا سازه های مقاوم در برابر زلزله، معمولاً توصیه می شود آزمایش های مستقیم بر اساس نمونه استوانه ای انجام شود تا دقت نتایج افزایش یابد. با این حال در بسیاری از پروژه های ساختمانی معمولی استفاده از روابط تبدیل مقاومت همچنان یک روش کاربردی و قابل قبول محسوب می شود.
- خطای انسانی در ثبت یا تحلیل نتایج آزمایش: اشتباه در ثبت داده ها، خواندن نتایج دستگاه یا محاسبات آزمایشگاهی می تواند باعث ایجاد خطا در تبدیل مقاومت شود.
- استفاده از ضرایب تبدیل نامناسب برای نوع بتن: برخی بتنهای خاص مانند بتنهای پرمقاومت یا بتنهای حاوی افزودنی ممکن است با ضرایب معمولی بهدرستی تبدیل نشوند.
- تفاوت سن نمونه در زمان آزمایش: اگر نمونه ها در سن های متفاوت آزمایش شوند، نتایج مقاومت قابل مقایسه نخواهد بود و تبدیل مقاومت دقت خود را از دست می دهد.
- ناهمگنی بتن در نمونه های آزمایش: اگر مخلوط بتن یکنواخت نباشد، ممکن است نمونه ها رفتار متفاوتی نشان دهند و تبدیل مقاومت دقیق نباشد.
- اختلاف در سرعت بارگذاری دستگاه فشار: سرعت اعمال بار در دستگاه آزمایش اگر مطابق استاندارد نباشد می تواند مقدار مقاومت اندازه گیری شده را تغییر دهد.
- استفاده از روابط عمومی برای شرایط خاص پروژه: در برخی پروژه ها مانند بتن های ویژه یا سازه های حساس، استفاده از روابط عمومی تبدیل ممکن است نتایج دقیقی ارائه ندهد.
در مجموع، تبدیل مقاومت نمونه مکعبی به استوانه ای بتن یکی از موضوعات مهم در ارزیابی کیفیت بتن و تطبیق نتایج آزمایش های مختلف با استانداردهای طراحی سازه های بتنی است. در بسیاری از آزمایشگاه ها مقاومت بتن با استفاده از نمونه های مکعبی اندازه گیری می شود، در حالی که بسیاری از آیین نامه های طراحی و استانداردهای بین المللی بر اساس مقاومت نمونه های استوانه ای تدوین شده اند. به همین دلیل مهندسان عمران برای مقایسه دقیق نتایج آزمایش و استفاده از داده های قابل اعتماد، نیاز دارند که نتایج نمونه های مکعبی را به معادل استوانه ای تبدیل کنند.
استفاده از فرمول تبدیل مقاومت مکعبی به استوانه ای بتن به مهندسان کمک می کند تا مقاومت واقعی بتن را با دقت بیشتری ارزیابی کرده و آن را با معیارهای طراحی سازه مطابقت دهند. با این حال باید توجه داشت که این تبدیل یک رابطه تجربی است و عواملی مانند نوع مصالح، نسبت آب به سیمان، شرایط عمل آوری و ابعاد نمونه می توانند بر نتایج آن تأثیر بگذارند. به همین دلیل در پروژه های حساس و سازه های مهم معمولاً انجام آزمایش های دقیق تر توصیه می شود. در نهایت شناخت صحیح این فرآیند می تواند به بهبود کنترل کیفیت بتن، افزایش ایمنی سازه ها و تصمیم گیری دقیق تر در پروژه های ساختمانی کمک کند.
سوالات متداول
به دلیل تفاوت در شکل هندسی نمونه ها، نحوه توزیع تنش در آزمایش فشاری تغییر می کند. در نمونه های مکعبی محدودیت جانبی بیشتر است و همین موضوع باعث می شود مقاومت اندازه گیری شده معمولاً بیشتر از نمونه استوانه ای باشد.
به طور تقریبی مقاومت استوانهای برابر با حدود 0.8 مقاومت مکعبی در نظر گرفته می شود. این رابطه تجربی در بسیاری از منابع مهندسی برای تبدیل نتایج آزمایش بتن استفاده می شود.
بله، این تبدیل در بیشتر انواع بتن برای مقایسه نتایج آزمایشگاهی کاربرد دارد. با این حال برای بتن های خاص یا مقاومت های بسیار بالا ممکن است نیاز به روابط دقیق تری باشد.
از آنجا که این تبدیل بر اساس روابط تجربی انجام می شود، ممکن است اختلاف جزئی در نتایج ایجاد شود. به همین دلیل در پروژه های حساس معمولاً آزمایش مستقیم بر اساس نمونه استوانه ای توصیه می شود.
در بسیاری از پروژه های کوچک نیز برای تطبیق نتایج آزمایش با آیین نامه های طراحی این تبدیل انجام می شود. این کار به مهندسان کمک می کند مقاومت بتن را با معیارهای استاندارد مقایسه کنند.
