کوره بوته ای چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
کوره بوته ای یکی از تجهیزات قدیمی اما همچنان پرکاربرد در صنایع ذوب فلزات است که برای تبدیل فلزات جامد به مذاب با استفاده از یک محفظه مقاوم حرارتی به نام بوته استفاده می شود. این کوره به دلیل ساختار ساده، امکان کنترل مناسب دما، قابلیت استفاده برای فلزات مختلف و هزینه راه اندازی قابل کنترل، در کارگاه های ریخته گری، واحدهای تولید قطعات فلزی و صنایع غیر آهنی کاربرد گسترده ای دارد. برخلاف بسیاری از تجهیزات بزرگ صنعتی، طراحی این کوره امکان استفاده در ظرفیت های مختلف را فراهم می کند و از مدل های کوچک کارگاهی تا نمونه های صنعتی را شامل می شود. انتخاب نوع سوخت، جنس بوته، ظرفیت حرارتی و کیفیت مواد اولیه، تاثیر مستقیمی بر عملکرد نهایی دستگاه دارد. همچنین تغییرات بازار فلزات و هزینه تامین مواد اولیه مانند قیمت آهن می تواند در تصمیم گیری برای انتخاب تجهیزات ذوب و روش تولید قطعات تاثیرگذار باشد. برای آشنایی دقیق تر با ساختار، نحوه عملکرد، انواع، مزایا و نکات استفاده از این تجهیز، ادامه مقاله را مطالعه کنید.
کوره بوته ای چیست؟
کوره بوته ای (Crucible Furnace) نوعی کوره ذوب است که در آن فلز داخل یک ظرف مقاوم در برابر حرارت با نام بوته قرار گرفته و انرژی حرارتی از طریق احتراق سوخت یا جریان الکتریکی به آن منتقل می شود. بوته نقش محفظه نگهدارنده مذاب را دارد و باید در برابر دمای بالا، شوک حرارتی، واکنش های شیمیایی فلز مذاب و سایش مکانیکی مقاومت کافی داشته باشد. جنس بوته معمولا از گرافیت، کاربید سیلیسیم، چدن نسوز، سرامیک های صنعتی یا ترکیبات ویژه نسوز انتخاب می شود. نوع ماده سازنده بوته به فلزی که قرار است ذوب شود، دمای کاری، مدت زمان نگهداری مذاب و شرایط محیطی بستگی دارد.
در طراحی مهندسی این تجهیزات، انتقال حرارت یکنواخت اهمیت زیادی دارد؛ زیرا افزایش بیش از حد دما می تواند باعث اکسیداسیون فلز، افزایش مصرف انرژی و کاهش کیفیت مذاب شود. به همین دلیل هنگام انتخاب کوره، تنها ظرفیت اسمی دستگاه معیار مناسبی نیست و عواملی مانند راندمان حرارتی، نوع سیستم گرمایش و هزینه نگهداری نیز باید بررسی شوند. برای مثال در صنایع آلومینیوم، کنترل دما و جلوگیری از اکسید شدن مذاب اهمیت زیادی دارد و هزینه مواد اولیه و تغییرات قیمت آلومینیوم می تواند روی انتخاب روش ذوب اثر بگذارد. کوره بوته ای معمولا برای ذوب فلزات غیر آهنی مانند آلومینیوم، مس، برنج و برنز استفاده می شود، اما نمونه های خاص آن برای برخی آلیاژهای آهنی نیز طراحی شده اند.
از نظر عملکرد، فلز جامد ابتدا داخل بوته قرار می گیرد و سپس انرژی حرارتی از اطراف به آن منتقل می شود. با افزایش دما، ساختار جامد فلز شکسته شده و مذاب تشکیل می شود. اپراتور پس از رسیدن مذاب به دمای مناسب، آن را با استفاده از ابزارهای مخصوص یا سیستم تخلیه به قالب یا تجهیزات بعدی منتقل می کند. این فرآیند باعث شده است کوره بوته ای به عنوان یکی از گزینه های انعطاف پذیر برای تولید قطعات با حجم پایین و متوسط شناخته شود. البته در پروژه های صنعتی بزرگ تر، معمولا تجهیزات دیگری مانند کوره های القایی یا کوره های قوس الکتریکی نیز مورد بررسی قرار می گیرند.

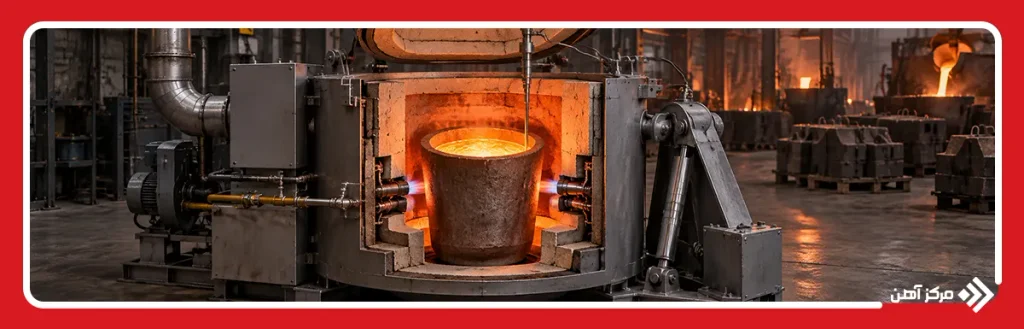

اجزای کوره بوته ای
شناخت اجزای داخلی و خارجی کوره، نقش مهمی در انتخاب، نگهداری و بهره برداری صحیح از آن دارد. هر بخش از این سیستم برای ایجاد شرایط مناسب ذوب، کنترل حرارت، کاهش اتلاف انرژی و محافظت از تجهیزات طراحی شده است. در مقایسه با انواع کوره ذوب، ساختار کوره بوته ای ساده تر است اما همین سادگی باعث می شود کیفیت اجزا تاثیر مستقیمی بر عملکرد دستگاه داشته باشد.
مهم ترین اجزای کوره بوته ای عبارتند از:
- بوته (Crucible):
اصلی ترین بخش کوره است که فلز درون آن ذوب می شود. مقاومت حرارتی، سازگاری شیمیایی و عمر کاری بوته از مهم ترین معیارهای انتخاب آن هستند. - بدنه کوره:
ساختار بیرونی کوره را تشکیل می دهد و وظیفه نگهداری اجزای داخلی، ایجاد استحکام مکانیکی و محافظت از تجهیزات را بر عهده دارد. - لایه نسوز (Refractory Layer):
این بخش در اطراف بوته قرار می گیرد و باعث کاهش انتقال حرارت به بدنه خارجی و افزایش راندمان مصرف انرژی می شود. - سیستم گرمایش:
بسته به نوع طراحی می تواند شامل مشعل گازی، المنت الکتریکی، سیستم القایی یا تجهیزات انتقال حرارت دیگر باشد. - مشعل (Burner):
در مدل های سوختی وظیفه ایجاد شعله و تامین انرژی حرارتی مورد نیاز برای ذوب فلز را دارد. تنظیم نسبت سوخت و هوا در عملکرد آن اهمیت زیادی دارد. - المنت حرارتی (Heating Element):
در کوره های برقی برای تولید گرما استفاده می شود و معمولا از آلیاژهای مقاوم در برابر دمای بالا ساخته می شود. - سیستم کنترل دما:
شامل ترموکوپل، کنترلر حرارتی و تجهیزات اندازه گیری است که امکان تنظیم دقیق دمای ذوب را فراهم می کند. - درب یا پوشش بالایی:
از خروج سریع حرارت جلوگیری کرده و شرایط پایدار حرارتی داخل محفظه را حفظ می کند. - سیستم تخلیه مذاب:
در برخی مدل ها شامل دسته های مخصوص، مکانیزم چرخش یا مسیر تخلیه کنترل شده است تا انتقال مذاب با ایمنی بیشتری انجام شود. - منبع تامین انرژی:
بسته به نوع کوره می تواند گاز، برق یا سایر منابع حرارتی باشد. - سیستم تهویه و خروج گازها:
در مدل های سوختی برای انتقال گازهای حاصل از احتراق و تامین ایمنی محیط کار استفاده می شود.
کاربرد کوره بوته ای
کوره بوته ای به دلیل قابلیت ذوب فلزات مختلف، کنترل نسبی فرآیند و امکان تولید در ظرفیت های متنوع، در صنایع متعددی استفاده می شود. این تجهیز به ویژه در واحدهایی که نیاز به تغییر سریع نوع آلیاژ یا تولید حجم محدود قطعات دارند، کاربرد زیادی دارد. در برخی خطوط تولید، کوره بوته ای در کنار تجهیزات دیگر مانند کوره القایی استفاده می شود تا انعطاف پذیری فرآیند افزایش پیدا کند.
مهم ترین کاربردهای کوره بوته ای عبارتند از:
- ذوب آلومینیوم و آلیاژهای آلومینیومی
- ذوب مس و آلیاژهای مسی
- تولید قطعات برنجی
- تولید قطعات برنزی
- ساخت قطعات تزئینی فلزی
- تولید قطعات کوچک و متوسط ریختهگری
- کارگاه های تولید قطعات سفارشی
- آزمایشگاه های متالورژی
- تعمیرگاه های صنعتی و واحدهای بازیافت فلزات
- تولید نمونه اولیه قطعات فلزی
- ذوب فلزات گرانبها در ظرفیت های محدود
- آموزش و تحقیقات دانشگاهی در حوزه متالورژی
سوخت کوره های بوته ای
منبع انرژی در کوره های بوته ای یکی از مهم ترین عوامل تعیین کننده راندمان، سرعت ذوب و کیفیت نهایی مذاب است. این کوره ها می توانند با سوخت های مختلف مانند گاز طبیعی، گاز مایع، نفت یا انرژی الکتریکی کار کنند. در مدل های سوختی، انتقال حرارت معمولا از طریق شعله مستقیم انجام می شود؛ به این صورت که مشعل، جریان گاز و هوا را ترکیب کرده و حرارت ایجاد شده را به سطح خارجی بوته منتقل می کند. طراحی مسیر حرکت شعله، میزان اختلاط سوخت و هوا، عایق کاری بدنه و شکل محفظه احتراق، نقش مهمی در کاهش اتلاف انرژی دارند. در مقابل، مدل های الکتریکی از المنت یا میدان الکترومغناطیسی برای ایجاد گرما استفاده می کنند و کنترل دمای دقیق تری ارائه می دهند.
در صنایع ریخته گری انتخاب نوع سوخت تنها بر اساس هزینه انرژی انجام نمی شود، بلکه عواملی مانند سرعت رسیدن به دمای ذوب، یکنواختی حرارت، میزان اکسیداسیون فلز و شرایط محیطی نیز باید بررسی شوند. برای مثال، کوره بوته ای گازی به دلیل دسترسی آسان به سوخت و هزینه اولیه کمتر، در بسیاری از کارگاه های تولید قطعات فلزی مورد استفاده قرار می گیرد، اما نیازمند تنظیم دقیق مشعل و کنترل محصولات احتراق است. در مقابل، کوره های الکتریکی معمولا آلودگی مستقیم کمتری ایجاد کرده و برای محیط هایی که کنترل دقیق دما اهمیت دارد، گزینه مناسبی هستند. انتخاب صحیح منبع انرژی می تواند علاوه بر افزایش عمر بوته، مصرف سوخت و هزینه های تعمیرات را نیز کاهش دهد.

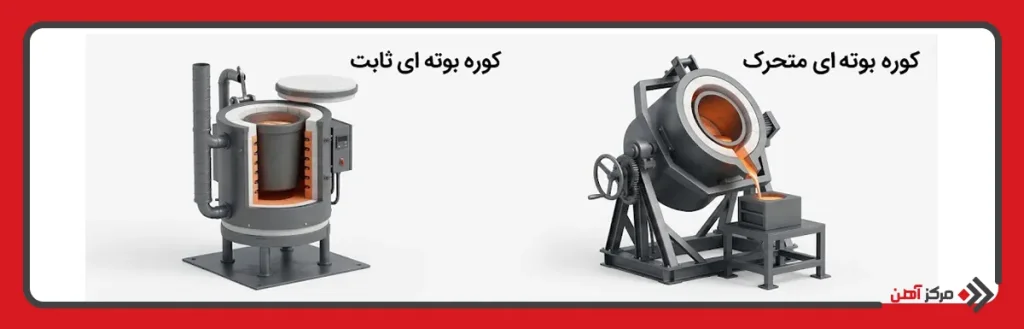

انواع کوره بوته ای
کوره های بوته ای از نظر ساختار مکانیکی، روش تخلیه مذاب، نوع نصب و نحوه جابه جایی به مدل های مختلف تقسیم می شوند. تفاوت اصلی میان این مدل ها به نحوه قرارگیری بوته و روش انتقال فلز مذاب مربوط است. برخی مدل ها برای نصب ثابت در خطوط تولید طراحی شده اند، در حالی که نمونه های دیگر امکان جابه جایی یا تخلیه آسان تر مذاب را فراهم می کنند. شناخت انواع کوره های بوته ای به کارخانه ها کمک می کند تجهیزی را انتخاب کنند که با ظرفیت تولید، نوع فلز و شرایط کاری هماهنگ باشد.
کوره بوته ای ثابت
کوره بوته ای ثابت (Stationary Crucible Furnace) یکی از رایج ترین مدل های این تجهیزات است که در یک محل مشخص نصب شده و بوته درون محفظه کوره بدون حرکت قرار می گیرد. در این طراحی، عملیات شارژ فلز، ذوب و برداشت مذاب در همان موقعیت انجام می شود. تخلیه مذاب معمولا با استفاده از ابزارهای دستی، پاتیل یا سیستم خروجی تعبیه شده در قسمت پایینی یا کناری کوره انجام می شود.
این نوع کوره بیشتر در کارگاه ها و واحدهایی استفاده می شود که نیاز به تولید مداوم اما با ظرفیت متوسط دارند. ساختار ساده، هزینه نگهداری پایین و امکان کنترل مناسب شرایط حرارتی از مهم ترین ویژگی های آن است. همچنین ساخت کوره بوته ای ثابت نسبت به مدل های پیچیده تر معمولا نیازمند تجهیزات مکانیکی کمتری است و همین موضوع باعث کاهش هزینه اولیه می شود.
در مدل های ثابت، کیفیت نصب اهمیت زیادی دارد. قرارگیری صحیح بوته، انتخاب مناسب مواد نسوز اطراف آن و تنظیم فاصله مشعل یا المنت با سطح بوته، روی انتقال حرارت تاثیر مستقیم دارد. اگر عایق کاری مناسب انجام نشود، بخش زیادی از انرژی حرارتی از طریق بدنه هدر رفته و زمان ذوب افزایش پیدا می کند.
کوره بوته ای متحرک
کوره بوته ای متحرک (Tilting Crucible Furnace) به گونه ای طراحی شده است که امکان جابه جایی یا چرخش مجموعه برای تخلیه کنترل شده مذاب وجود داشته باشد. در این مدل، بدنه کوره معمولا روی یک چارچوب مکانیکی قرار می گیرد و اپراتور می تواند با استفاده از مکانیزم دستی یا هیدرولیکی، کوره را حرکت داده و مذاب را داخل پاتیل یا قالب تخلیه کند.
این طراحی برای کارخانه هایی که نیاز به انتقال سریع مذاب میان چند ایستگاه کاری دارند، کاربرد بیشتری دارد. کنترل بهتر عملیات ریختن، کاهش خطر پاشش فلز مذاب و افزایش سرعت انتقال از مزایای اصلی این مدل محسوب می شوند. کوره بوته ای زمینی در بسیاری از کارگاه های سنتی نیز از نظر عملکرد شباهت هایی به این مدل دارد، زیرا امکان دسترسی آسان تر به بوته و تخلیه مذاب را فراهم می کند.
با وجود مزایای عملیاتی، مدل های متحرک به دلیل داشتن تجهیزات مکانیکی، نیازمند نگهداری دقیق تری هستند. بررسی سلامت سیستم چرخش، پایه نگهدارنده، مکانیزم انتقال نیرو و اتصالات بدنه باید به صورت دوره ای انجام شود تا ایمنی فرآیند حفظ شود.
| ویژگی | کوره بوته ای ثابت | کوره بوته ای متحرک |
|---|---|---|
| نحوه تخلیه مذاب | با پاتیل یا خروجی ثابت | با چرخش و حرکت بدنه |
| پیچیدگی ساخت | کمتر | بیشتر |
| هزینه اولیه | پایین تر | بالاتر |
| سرعت انتقال مذاب | متوسط | بیشتر |
| نیاز به تعمیرات مکانیکی | کم | بیشتر |
| مناسب برای | کارگاه ها و تولید متوسط | تولید با نیاز به جابه جایی مذاب |
| کنترل عملیات ریختن | معمولی | بهتر |
| فضای مورد نیاز | کمتر | بیشتر |
مزایا و معایب کوره بوته ای
کوره بوته ای به دلیل انعطاف پذیری بالا و ساختار ساده، یکی از گزینه های محبوب در بسیاری از واحدهای ذوب کوچک و متوسط است. با این حال مانند هر تجهیز صنعتی دیگری، در کنار مزایا، محدودیت هایی نیز دارد که باید پیش از انتخاب بررسی شوند.
مزایای کوره بوته ای:
- ساختار ساده و قابل تعمیر
- هزینه سرمایه گذاری اولیه مناسب
- امکان استفاده در ظرفیت های مختلف
- قابلیت ذوب فلزات غیر آهنی متنوع
- کنترل نسبی مناسب دمای ذوب
- مناسب برای تولید قطعات سفارشی
- اشغال فضای کم
- راه اندازی آسان
- قابلیت استفاده در کارگاه های کوچک
- امکان تغییر سریع نوع آلیاژ
- نگهداری ساده تر نسبت به برخی کوره های صنعتی
معایب کوره بوته ای:
- ظرفیت محدود نسبت به کوره های بزرگ صنعتی
- استهلاک تدریجی بوته
- کاهش راندمان در ظرفیت های بالا
- احتمال اکسید شدن مذاب در مدل های سوختی
- نیاز به تعویض دوره ای بوته
- محدودیت در تولید پیوسته حجم زیاد
- حساسیت به کیفیت مواد نسوز
- نیاز به کنترل دقیق دما
- مصرف انرژی بیشتر در برخی طراحی های قدیمی
- دشواری کنترل ترکیب مذاب در بعضی کاربردها

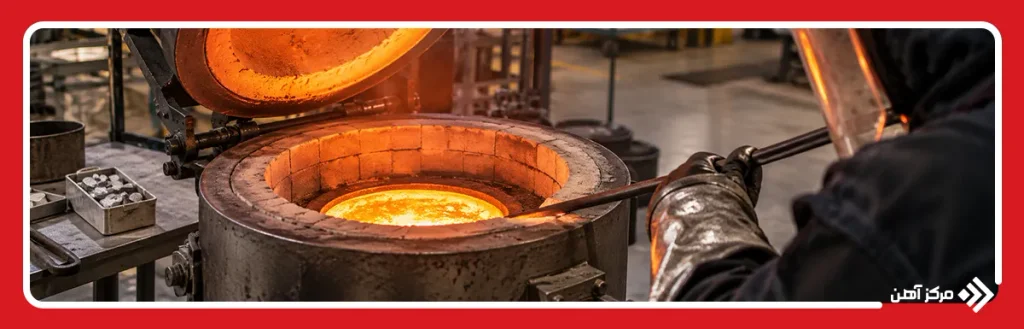

نکات مهم در استفاده از کوره بوته ای
بهره برداری صحیح از کوره بوته ای تاثیر مستقیمی بر افزایش عمر تجهیزات، کاهش هزینه های تولید و حفظ کیفیت مذاب دارد. بسیاری از مشکلاتی که در فرآیند ذوب ایجاد می شوند، ناشی از انتخاب نادرست بوته، تنظیم نامناسب دما یا بی توجهی به شرایط نگهداری کوره هستند. به همین دلیل پیش از خرید یا بررسی قیمت کوره بوته ای باید نیاز واقعی تولید، نوع فلز و شرایط کاری مشخص شود.
مهم ترین نکات استفاده از کوره بوته ای عبارتند از:
- انتخاب جنس بوته متناسب با نوع فلز
- بررسی سلامت بوته قبل از هر بار استفاده
- جلوگیری از گرم و سرد شدن ناگهانی بوته
- تنظیم مناسب دمای کاری
- جلوگیری از افزایش بیش از حد دما
- استفاده از مواد اولیه خشک و تمیز
- کنترل زمان ماند مذاب در کوره
- بررسی دوره ای سیستم گرمایش
- سرویس منظم مشعل یا المنت
- کنترل نسبت هوا و سوخت در مدل های گازی
- استفاده از عایق حرارتی مناسب
- جلوگیری از ضربه مکانیکی به بوته
- تخلیه منظم سرباره
- ثبت اطلاعات هر دوره ذوب
- آموزش صحیح اپراتورها
- رعایت تجهیزات ایمنی فردی
- کنترل تهویه محیط کار
- جلوگیری از تماس آب و رطوبت با مذاب
- انتخاب ظرفیت مناسب کوره برای حجم تولید
- بررسی کیفیت نسوز داخلی کوره
کوره بوته ای یکی از تجهیزات کاربردی در صنعت ذوب و تولید قطعات فلزی است که با استفاده از یک محفظه مقاوم حرارتی، امکان تبدیل فلز جامد به مذاب را فراهم می کند. این کوره به دلیل ساختار ساده، انعطاف پذیری بالا و قابلیت استفاده برای فلزاتی مانند آلومینیوم، مس، برنج و برنز، در بسیاری از کارگاه ها و واحدهای صنعتی مورد استفاده قرار می گیرد. مدل های مختلف مانند کوره بوته ای کوچک، نمونه های صنعتی، مدل های گازی و برقی هر کدام برای شرایط خاصی طراحی شده اند. هنگام انتخاب این تجهیز باید عواملی مانند ظرفیت، نوع سوخت، کیفیت بوته، هزینه نگهداری و شرایط تولید بررسی شود. همچنین تفاوت میان کوره بوته ای و تجهیزاتی مانند کوره کوپلا یا سیستم های القایی باید بر اساس نیاز واقعی فرآیند مشخص شود.
سوالات متداول
کوره بوته ای گازی با احتراق سوخت کار می کند اما نوع برقی با المنت یا سیستم الکتریکی حرارت مورد نیاز را تامین می کند.
برای ذوب فلزاتی مانند آلومینیوم، مس، برنج، برنز، روی و برخی آلیاژهای خاص استفاده می شود.
بله، به دلیل کنترل مناسب دما و امکان جلوگیری از اکسیداسیون، گزینه مناسبی برای ذوب آلومینیوم است.
ظرفیت آن بر اساس حجم بوته، توان حرارتی، نوع سوخت و میزان فلز مورد نیاز در هر سیکل مشخص می شود.
سادگی ساخت، هزینه مناسب، نصب آسان و قابلیت ذوب فلزات مختلف از مهم ترین مزایای آن هستند.
محدودیت ظرفیت، استهلاک بوته و راندمان کمتر در تولیدهای حجیم از معایب این کوره محسوب می شوند.
کوره بوته ای برای ظرفیت های کم و متوسط مناسب است اما کوره کوپلا بیشتر برای ذوب پیوسته چدن در حجم بالا استفاده می شود.
کوره بوته ای با انتقال حرارت مستقیم کار می کند اما کوره القایی با میدان الکترومغناطیسی فلز را گرم می کند.
نوع فلز، ظرفیت تولید، دمای کاری، نوع سوخت و جنس بوته مهم ترین عوامل انتخاب هستند.
عمر بوته به جنس آن، دمای کاری، تعداد سیکل های حرارتی و نحوه نگهداری بستگی دارد.
با عایق کاری مناسب، تنظیم دما، کنترل احتراق و نگهداری صحیح می توان راندمان کوره را افزایش داد.
