کوره کوپلا چیست و چه کاربردی دارد؟

کوره کوپلا یکی از شناخته شده ترین تجهیزات ذوب در صنعت ریخته گری چدن است که به دلیل ساختار عمودی، امکان ذوب پیوسته، ظرفیت تولید بالا و هزینه عملیاتی قابل کنترل، سال ها در واحدهای ریخته گری صنعتی مورد استفاده قرار گرفته است. این کوره از نظر عملکرد شباهت هایی به کوره های شفتی (Shaft Furnace) دارد، اما طراحی آن به طور مشخص برای ذوب شارژ فلزی، به ویژه چدن، توسعه یافته است. در کوره کوپلا، فلز، کک و مواد کمک ذوب به صورت لایه ای از قسمت بالای کوره شارژ می شوند و هوای دم از ناحیه پایین بدنه وارد شده و شرایط لازم برای احتراق، تولید گرما و ذوب فلز را فراهم می کند. کیفیت شارژ، نسبت کک به فلز، میزان هوای ورودی، ارتفاع بستر کک و ترکیب سرباره از عواملی هستند که مستقیما بر دمای مذاب و ترکیب شیمیایی محصول اثر می گذارند. به همین دلیل عملکرد اقتصادی واحدهای ریخته گری علاوه بر هزینه انرژی و مواد اولیه، با تغییرات قیمت آهن و هزینه تامین قراضه و مواد فلزی نیز ارتباط دارد. اگر می خواهید بدانید کوره کوپلا چیست، چگونه کار می کند، چه اجزایی دارد و استفاده صحیح از آن به چه پارامترهایی وابسته است، ادامه این مقاله را مطالعه کنید.

کوره کوپلا چیست؟

کوره کوپلا (Cupola Furnace) نوعی کوره ذوب شفتی با محور عمودی است که عمدتا برای ذوب چدن و تولید مذاب مورد نیاز خطوط ریخته گری استفاده می شود. بدنه اصلی کوره معمولا از یک پوسته استوانه ای فولادی تشکیل شده که سطح داخلی آن با مواد نسوز مقاوم در برابر حرارت و خوردگی شیمیایی پوشیده می شود. در بخش پایینی کوره، سوراخ های دمش یا تویرها (Tuyeres) قرار دارند که هوا را با فشار مشخص وارد منطقه احتراق می کنند. کک موجود در بستر با اکسیژن هوا واکنش داده و گرمای شدیدی تولید می کند. دمای منطقه احتراق می تواند به بیش از 1500 درجه سانتی گراد برسد و انرژی مورد نیاز برای ذوب شارژ فلزی را تامین کند. ضخامت و کیفیت پوسته فولادی، نسوزکاری، سیستم دمش و تجهیزات جانبی کوره از جنبه مهندسی اهمیت زیادی دارند و هزینه ساخت یا تعمیر چنین تجهیزاتی می تواند تحت تاثیر قیمت ورق فولادی و مواد نسوز قرار گیرد.

برای درک دقیق تر این موضوع که کوره کوپل چیست باید آن را از سایر انواع کوره های ذوب مانند کوره القایی (Induction Furnace)، کوره قوس الکتریکی (Electric Arc Furnace) یا کوره شعله ای متمایز کرد. در کوره کوپلا، شارژ معمولا شامل قراضه چدن، برگشتی های ریخته گری، آهن، فروآلیاژها، کک و سنگ آهک است که به صورت دوره ای از بالای کوره وارد می شوند. همزمان با پایین آمدن این مواد، دمای آنها افزایش یافته و ابتدا پیش گرم، سپس نرم و در نهایت ذوب می شوند. قطر داخلی، ارتفاع موثر، تعداد و سطح تویرها، نرخ دمش هوا و نسبت کک به شارژ بر ظرفیت ذوب و کیفیت مذاب اثر مستقیم دارند. یکی از ویژگی های مهم کوپلا امکان ادامه ذوب در یک دوره نسبتا طولانی بدون توقف های متعدد برای شارژ مجدد است؛ ویژگی ای که آن را برای کارخانه هایی با تقاضای پیوسته مذاب مناسب می کند.

اجزای کوره کوپلا

اگر بخواهیم عملکرد کوره کوپلا را از دید مهندسی بررسی کنیم، شناخت اجزای آن اهمیت زیادی دارد؛ زیرا هر قسمت وظیفه مشخصی در نگهداری شارژ، کنترل احتراق، انتقال حرارت، جداسازی سرباره یا تخلیه مذاب بر عهده دارد. در پاسخ فنی به پرسش چدن چیست نیز باید توجه داشت که کنترل درصد کربن، سیلیسیم، گوگرد و سایر عناصر در مذاب چدن تا حد زیادی به شرایط حرارتی و شیمیایی همین اجزا و مناطق مختلف کوره وابسته است. مهم ترین اجزای کوره کوپلا عبارتند از:

• پوسته فولادی کوره: بدنه استوانه ای اصلی کوره است که استحکام مکانیکی مجموعه را تامین می کند. این پوسته معمولا از ورق فولادی ساخته شده و باید در برابر تنش حرارتی و وزن نسوز و شارژ مقاومت کافی داشته باشد.
• پوشش نسوز (Refractory Lining): سطح داخلی پوسته با آجر یا جرم نسوز پوشانده می شود تا از تماس مستقیم فلز مذاب و گازهای بسیار داغ با بدنه فولادی جلوگیری شود.
• منطقه شارژ (Charging Zone): بخش فوقانی کوره است که مواد اولیه شامل فلز، کک و کمک ذوب از طریق آن وارد می شوند. طراحی مناسب این قسمت از خروج بیش از حد گاز و گرد و غبار جلوگیری می کند.
• درب یا سکوی شارژ: محلی برای انتقال کنترل شده مواد به داخل کوره است. در واحدهای بزرگ تر ممکن است از سیستم های مکانیزه، باکت یا بالابر استفاده شود.
• بستر کک (Coke Bed): لایه اصلی سوخت در بخش پایین کوره است که پایه حرارتی عملیات ذوب را تشکیل می دهد. ارتفاع بستر کک باید پیش از شروع ذوب به مقدار طراحی شده برسد.
• تویرها (Tuyeres): مجاری ورود هوای دم به کوره هستند. تعداد، شکل و موقعیت تویرها بر توزیع اکسیژن و یکنواختی احتراق اثر مستقیم دارند.
• جعبه باد یا وینـد باکس (Wind Box): هوای تولید شده توسط دمنده را دریافت کرده و آن را به صورت نسبتا یکنواخت بین تویرهای مختلف توزیع می کند.
• دمنده هوا (Blower): جریان هوای مورد نیاز برای احتراق کک را ایجاد می کند. فشار و دبی این هوا باید متناسب با قطر و ظرفیت کوره تنظیم شود.
• منطقه احتراق (Combustion Zone): بخش نزدیک تویرها است که واکنش اصلی کک و اکسیژن در آن رخ می دهد و بیشترین دمای کوره در همین ناحیه ایجاد می شود.
• منطقه ذوب (Melting Zone): در بالای منطقه احتراق قرار دارد و فلز پیش گرم شده هنگام عبور از آن به تدریج ذوب می شود.
• چاهک کوره (Well): فضای پایین تویرها است که فلز مذاب در آن جمع می شود تا برای تخلیه آماده شود.
• سوراخ تخلیه مذاب (Tap Hole): مسیر خروج چدن مذاب از کوره است. این قسمت در طول عملیات با مواد نسوز باز و بسته می شود.
• سوراخ تخلیه سرباره (Slag Hole): معمولا بالاتر از سوراخ مذاب قرار دارد و برای خارج کردن سرباره سبک تر از فلز استفاده می شود.
• درب کف (Drop Bottom): در برخی طراحی ها کف کوره قابلیت باز شدن دارد تا پس از پایان عملیات، مواد باقی مانده و کک از پایین تخلیه شوند.
• دودکش یا استک (Stack): گازهای حاصل از احتراق را به سمت قسمت فوقانی و تجهیزات تصفیه هدایت می کند. طراحی این قسمت در کنترل آلاینده های کوره بسیار مهم است.

کوره کوپلا چگونه کار می کند؟

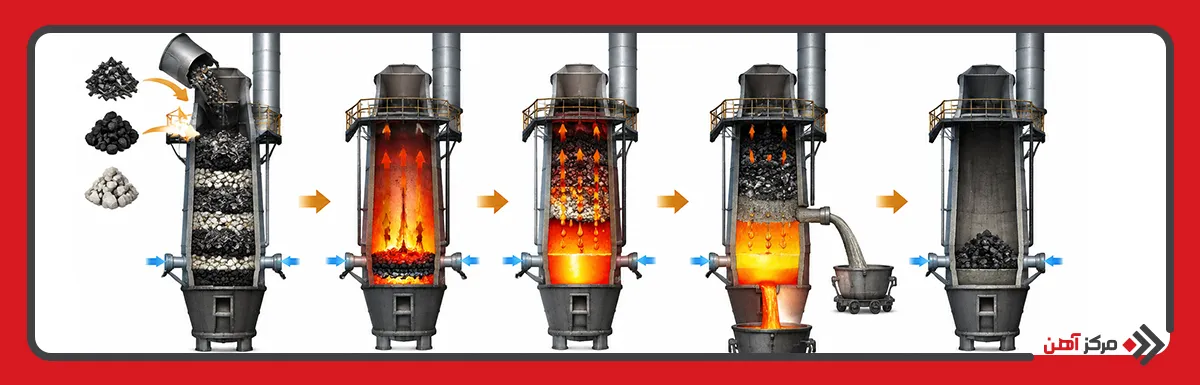

عملکرد کوره کوپلا از آماده سازی بستر کک آغاز می شود. ابتدا کف کوره بسته و مواد نسوز بخش پایین بررسی می شوند. سپس مقدار مشخصی کک تا ارتفاع طراحی شده در کوره ریخته و مشتعل می شود. پس از رسیدن بستر به وضعیت حرارتی مناسب، دمش هوا آغاز شده و به تدریج لایه های شارژ شامل فلز، کک و سنگ آهک وارد کوره می شوند. گازهای داغ حاصل از احتراق هنگام حرکت به سمت بالا، شارژ سرد را پیش گرم می کنند. در مقابل، مواد جامد تحت تاثیر وزن خود به سمت پایین حرکت می کنند و یک جریان مخالف میان جامدات و گازها شکل می گیرد که راندمان انتقال حرارت را افزایش می دهد. این سازوکار یکی از دلایل اصلی کارایی مناسب کوپلا در ریخته گری پیوسته چدن است.

زمانی که شارژ به منطقه ذوب می رسد، دمای آن از نقطه ذوب عبور کرده و قطرات مذاب تشکیل می شوند. این قطرات هنگام عبور از بستر کک ممکن است مقداری کربن و سایر عناصر را جذب یا از دست بدهند؛ بنابراین ترکیب شیمیایی شارژ اولیه لزوما با ترکیب نهایی مذاب یکسان نیست. سنگ آهک نیز در دمای بالا تجزیه شده و اکسید کلسیم ایجاد می کند. اکسید کلسیم با ناخالصی هایی مانند سیلیس واکنش داده و سرباره تشکیل می دهد. سرباره به دلیل چگالی کمتر روی مذاب قرار می گیرد و از مسیر جداگانه تخلیه می شود. مذاب جمع شده در چاهک نیز از سوراخ تخلیه وارد پاتیل شده و برای عملیات بعدی مانند اصلاح ترکیب، جوانه زنی یا ریختن در قالب انتقال پیدا می کند.

انواع کوره کوپلا

کوره های کوپلا را می توان بر اساس طراحی سیستم دمش، روش بازیافت حرارت، نوع سوخت و نحوه کنترل احتراق طبقه بندی کرد. یکی از متداول ترین روش های تقسیم بندی، تفکیک کوره به مدل هوای سرد و هوای گرم است. هر دو نوع از نظر ساختمان اصلی به یک کوره بلند کوچک شفتی شباهت دارند، اما هدف، ابعاد، نوع شارژ و شرایط متالورژیکی آنها متفاوت است. کوره بلند برای تولید آهن خام از سنگ آهن طراحی شده، در حالی که کوپلا عمدتا فلز از پیش تولید شده و قراضه را مجددا ذوب می کند. علاوه بر این دو مدل، در برخی واحدهای تخصصی نمونه هایی با سوخت گازی یا فناوری Coke-less Cupola نیز توسعه یافته اند که گاهی با عنوان کوره کوپل گازی شناخته می شوند.

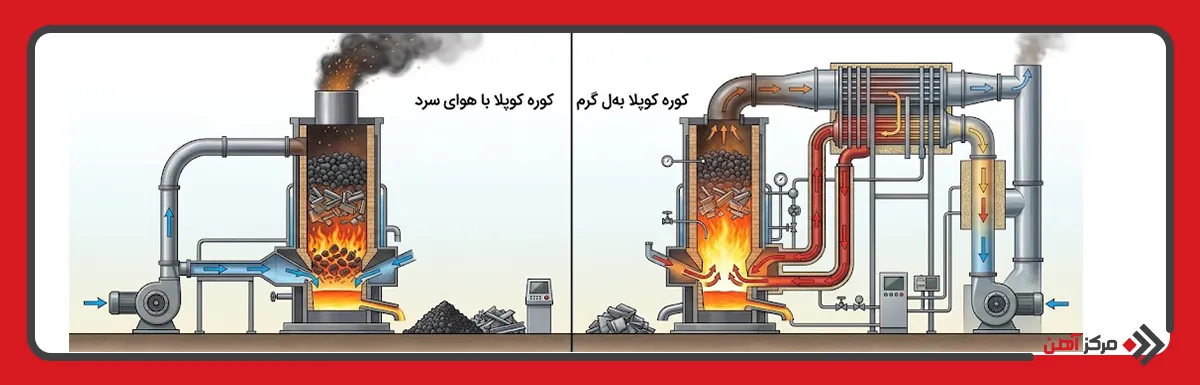

کوره کوپلا با هوای سرد

در کوره کوپلا با هوای سرد (Cold Blast Cupola)، هوای محیط بدون پیش گرم شدن قابل توجه توسط دمنده به جعبه باد و سپس تویرها ارسال می شود. این طراحی از نظر تجهیزات جانبی ساده تر است و به مبدل حرارتی یا سیستم بازیافت انرژی پیچیده نیاز ندارد. به همین دلیل هزینه سرمایه گذاری و نگهداری اولیه آن نسبت به سیستم هوای گرم پایین تر است.

با این حال ورود هوای سرد باعث می شود بخشی از انرژی حاصل از احتراق صرف افزایش دمای هوای ورودی شود. در نتیجه برای دستیابی به دمای مشخص مذاب ممکن است مصرف کک بیشتر باشد. کنترل نسبت کک به فلز، ارتفاع بستر و دبی هوا در این نوع کوره اهمیت زیادی دارد؛ زیرا افزایش بیش از حد کک می تواند هزینه تولید و میزان گوگرد جذب شده توسط مذاب را افزایش دهد.

کوره کوپلا با هوای گرم

در کوره کوپلا با هوای گرم (Hot Blast Cupola)، هوای ورودی پیش از رسیدن به تویرها توسط یک سیستم بازیافت حرارت یا مبدل حرارتی گرم می شود. معمولا بخشی از انرژی گازهای خروجی کوره برای افزایش دمای هوای دم مورد استفاده قرار می گیرد. این روش موجب کاهش انرژی مورد نیاز برای گرم کردن هوای ورودی در داخل منطقه احتراق می شود.

استفاده از هوای گرم می تواند دمای شعله را افزایش داده، مصرف کک را کاهش دهد و ظرفیت ذوب را در واحد سطح مقطع کوره بیشتر کند. با این حال تجهیزات بازیافت حرارت، کنترل دمای هوا، کانال کشی و نگهداری سیستم پیچیده تر هستند. در واحدهایی که حجم تولید بالا و عملیات مداوم دارند، صرفه جویی انرژی حاصل از Hot Blast می تواند هزینه تجهیزات اضافی را توجیه کند.

ویژگی	کوره کوپلا با هوای سرد	کوره کوپلا با هوای گرم
دمای هوای ورودی	نزدیک دمای محیط	بالاتر از دمای محیط
سیستم پیش گرم	ندارد	دارد
مصرف کک	معمولا بیشتر	معمولا کمتر
راندمان حرارتی	متوسط	بالاتر
پیچیدگی تجهیزات	کمتر	بیشتر
هزینه سرمایه گذاری	کمتر	بیشتر
ظرفیت ذوب ویژه	متوسط	معمولا بالاتر
کنترل حرارتی	ساده تر	دقیق تر ولی پیچیده تر
مناسب برای	واحدهای کوچک و متوسط	تولید پیوسته و ظرفیت بالا

کاربرد کوره کوپلا در صنعت

استفاده از کوره کوپلا زمانی توجیه اقتصادی و فنی بیشتری دارد که کارخانه به حجم نسبتا زیادی از چدن مذاب در یک دوره تولید نیاز داشته باشد. امکان ذوب پیوسته، استفاده از قراضه و برگشتی خطوط ریخته گری و قابلیت دستیابی به نرخ تولید بالا باعث شده است کوپلا همچنان در برخی واحدهای تولید قطعات چدنی جایگاه خود را حفظ کند. مهم ترین کاربردهای این کوره عبارتند از:

• تولید چدن خاکستری (Gray Cast Iron)
• تولید چدن داکتیل پس از اصلاح مذاب
• تولید قطعات چدنی خودرو
• ساخت بلوک و پوسته های موتور
• تولید دیسک و کاسه ترمز
• تولید پوسته پمپ و شیرآلات صنعتی
• ساخت قطعات ماشین آلات سنگین
• تولید وزنه های تعادل صنعتی
• ساخت قطعات ریلی
• تولید قطعات ماشین آلات کشاورزی
• بازیافت قراضه های چدنی
• ذوب برگشتی های خطوط ریخته گری
• تولید قطعات مورد استفاده در صنایع معدنی
• تولید بدنه ماشین آلات و گیربکس های بزرگ
• ساخت لوله و اتصالات چدنی در برخی خطوط تولید

مزایا و معایب کوره کوپلا

انتخاب کوره کوپلا تنها بر اساس ظرفیت ذوب انجام نمی شود. مصرف انرژی، ترکیب شیمیایی مورد نیاز، محدودیت های زیست محیطی، هزینه مواد اولیه، کیفیت قراضه و برنامه تولید همگی باید در ارزیابی فنی لحاظ شوند. کوپلا در تولید انبوه مزایای قابل توجهی دارد، اما در مقابل کنترل ترکیب مذاب و آلایندگی آن نسبت به بعضی فناوری های جدیدتر چالش برانگیزتر است.

مزایای کوره کوپلا:

• قابلیت ذوب پیوسته
• ظرفیت تولید بالا
• امکان استفاده از قراضه چدنی
• امکان استفاده از برگشتی ریخته گری
• هزینه عملیاتی مناسب در ظرفیت های بالا
• ساختار مکانیکی نسبتا ساده
• امکان شارژ پیوسته مواد
• راندمان مناسب انتقال حرارت
• قابلیت دستیابی به دبی بالای مذاب
• مناسب برای تولید انبوه قطعات چدنی
• امکان بازیافت بخشی از مواد فلزی کارخانه
• نیاز کمتر به انرژی الکتریکی نسبت به کوره القایی

معایب کوره کوپلا:

• تولید گاز و ذرات آلاینده
• مصرف کک
• ورود گوگرد به مذاب
• کنترل دشوارتر ترکیب شیمیایی
• نیاز به سیستم غبارگیر قوی
• استهلاک مواد نسوز
• حساسیت به کیفیت کک
• نیاز به کنترل دقیق نسبت شارژ
• انعطاف کمتر در تغییر سریع گرید مذاب
• تولید سرباره قابل توجه
• دشواری توقف و راه اندازی مکرر
• محدودیت استفاده در برخی مناطق با مقررات سخت زیست محیطی

نکات مهم در استفاده از کوره کوپلا

پایداری عملیات کوپلا به ایجاد تعادل میان بار فلزی، مقدار کک، کمک ذوب، هوای دم و سرعت تخلیه مذاب وابسته است. کوچک ترین تغییر در یکی از این پارامترها می تواند دمای مذاب، نرخ ذوب، میزان اکسیداسیون، مقدار گوگرد و حجم سرباره را تغییر دهد. بنابراین بهره برداری صنعتی از این کوره باید بر اساس دستورالعمل مشخص و اندازه گیری مستمر پارامترهای فرایند انجام شود.

مهم ترین نکات در بهره برداری از کوره کوپلا عبارتند از:

• استفاده از کک با استحکام و ارزش حرارتی مناسب
• کنترل اندازه دانه بندی کک
• جداسازی مواد مرطوب از شارژ
• جلوگیری از ورود ظروف بسته به کوره
• کنترل ترکیب شیمیایی قراضه
• تعیین دقیق نسبت فلز به کک
• تنظیم مناسب ارتفاع بستر کک
• کنترل دبی هوای دم
• کنترل فشار جعبه باد
• بررسی یکنواختی جریان هوا میان تویرها
• نمونه برداری دوره ای از مذاب
• اندازه گیری منظم دمای مذاب
• کنترل درصد کربن
• کنترل درصد سیلیسیم
• پایش مقدار گوگرد
• تنظیم مقدار سنگ آهک
• تخلیه منظم سرباره
• جلوگیری از انباشت سرباره در چاهک
• بررسی وضعیت نسوز پیش از شروع ذوب
• تعمیر قسمت های خورده شده نسوز
• کنترل سوراخ تخلیه مذاب
• کنترل وضعیت تویرها
• پایش گازهای خروجی
• استفاده از سیستم غبارگیر مناسب
• رعایت تجهیزات حفاظت فردی
• جلوگیری از تماس مذاب با آب و رطوبت
• ثبت اطلاعات هر دوره ذوب برای تحلیل عملکرد

در پاسخ به این پرسش که کوره کوپلا چیست می توان گفت کوپلا یک کوره شفتی عمودی و پیوسته برای ذوب عمده چدن است که انرژی حرارتی آن در طراحی کلاسیک عمدتا از احتراق کک تامین می شود. حرکت مخالف شارژ جامد و گازهای داغ، استفاده موثر از انرژی و دستیابی به ظرفیت ذوب بالا را ممکن می سازد. با این حال کیفیت مذاب نهایی تنها به رسیدن فلز به دمای ذوب وابسته نیست و عواملی مانند نسبت کک، نرخ هوای دم، نوع قراضه، مقدار کمک ذوب، کیفیت مواد نسوز و زمان ماند مذاب در کوره نیز باید کنترل شوند. مدل های هوای گرم می توانند راندمان انرژی را افزایش دهند و نمونه هایی مانند کوره کوپل گازی نیز برای کاهش وابستگی به کک توسعه یافته اند. در مجموع، زمانی که نیاز کارخانه تولید پیوسته حجم زیادی از مذاب چدن باشد، کوپلا همچنان می تواند یک فناوری موثر باشد، مشروط بر آنکه کنترل متالورژیکی، تصفیه گاز و الزامات ایمنی به صورت مهندسی شده اجرا شوند.
