موتور DC چیست و چه انواعی دارد؟

موتور DC یکی از مهم ترین ماشین های الکتریکی برای تبدیل انرژی الکتریکی جریان مستقیم به انرژی مکانیکی است و به دلیل امکان کنترل دقیق سرعت، گشتاور راه اندازی مناسب و پاسخ دینامیکی سریع، در تجهیزات صنعتی، سیستم های اتوماسیون، رباتیک، ماشین آلات و سامانه های کنترل حرکت کاربرد گسترده ای دارد. در طراحی بسیاری از تجهیزات، علاوه بر پارامترهای الکتریکی موتور، جنس شاسی، بدنه دستگاه، گیربکس و سازه نگهدارنده نیز اهمیت دارد و تغییر عواملی مانند قیمت آهن می تواند بر هزینه نهایی ساخت یک سامانه صنعتی مجهز به موتور اثر بگذارد. اگر می خواهید بدانید موتور دی سی چیست، چه ساختاری دارد، بر چه اصلی کار می کند و انواع موتور های DC چه تفاوت هایی با یکدیگر دارند، ادامه این مقاله را بخوانید.

موتور DC (جریان مستقیم) چیست؟

موتور جریان مستقیم یا Direct Current Motor یک ماشین الکترومکانیکی است که با استفاده از اثر متقابل میدان مغناطیسی و جریان الکتریکی، گشتاور تولید می کند. زمانی که جریان از هادی قرار گرفته در میدان مغناطیسی عبور می کند، مطابق قانون نیروی لورنتس به هادی نیرو وارد می شود. در موتور DC این نیرو در چندین هادی آرمیچر به صورت همزمان ایجاد شده و مجموعه نیروها یک گشتاور چرخشی روی محور تشکیل می دهند. شدت گشتاور به شار مغناطیسی میدان، جریان آرمیچر، هندسه سیم پیچ و ثابت ساختمانی موتور وابسته است. به همین دلیل کنترل جریان و شار، دو ابزار اصلی برای کنترل رفتار موتور الکتریکی DC محسوب می شوند.

در موتورهای DC کلاسیک، کموتاتور و جاروبک وظیفه تغییر جهت جریان سیم پیچ های آرمیچر را در موقعیت مناسب بر عهده دارند تا جهت گشتاور ثابت باقی بماند. اگر این پرسش مطرح باشد که جاروبک چیست، باید گفت جاروبک Brush قطعه ای رسانا است که معمولا از ترکیبات گرافیتی ساخته می شود و تماس الکتریکی میان بخش ثابت مدار و کموتاتور در حال دوران را برقرار می کند. در موتورهای Brushless DC این وظیفه به مدار الکترونیکی سوئیچینگ منتقل شده است. بنابراین ساختار داخلی، نحوه کموتاسیون و روش تغذیه، تعیین می کند که الکتروموتور DC چه ویژگی های کنترلی و تعمیراتی داشته باشد.

جدول مشخصات فنی موتور DC

برای ارزیابی یک موتور DC نمی توان تنها به توان نامی آن توجه کرد. ولتاژ، جریان، سرعت، گشتاور، کلاس عایقی، نوع تحریک، نسبت گشتاور به اینرسی و شرایط کاری از جمله پارامترهایی هستند که باید همزمان بررسی شوند. در پاسخ به این پرسش که الکتروموتور چیست نیز باید گفت الکتروموتور یک مبدل انرژی است که انرژی الکتریکی را به حرکت مکانیکی دورانی یا خطی تبدیل می کند و موتور DC یکی از مهم ترین خانواده های آن است.

مشخصه فنی	مفهوم و اهمیت
ولتاژ نامی Rated Voltage	ولتاژی که موتور برای عملکرد استاندارد در آن طراحی شده است
جریان نامی Rated Current	جریان قابل تحمل موتور در بار نامی
توان خروجی Output Power	توان مکانیکی قابل دریافت از محور موتور
سرعت نامی Rated Speed	سرعت محور در شرایط بار و ولتاژ نامی
گشتاور نامی Rated Torque	گشتاور قابل تامین به صورت پیوسته
گشتاور راه اندازی Starting Torque	گشتاور تولید شده در لحظه شروع حرکت
راندمان Efficiency	نسبت توان مکانیکی خروجی به توان الکتریکی ورودی
کلاس عایقی Insulation Class	محدوده تحمل حرارتی سیم پیچ ها و عایق
درجه حفاظت IP	میزان مقاومت بدنه در برابر گرد و غبار و رطوبت
نوع تحریک Excitation	روش تولید میدان مغناطیسی موتور
ثابت گشتاور Torque Constant	نسبت گشتاور تولیدی به جریان
ثابت سرعت Speed Constant	رابطه میان ولتاژ و سرعت محور

در کاربردهای مهندسی، این مشخصات باید در کنار Duty Cycle و پروفایل بار بررسی شوند. موتوری که برای کار متناوب مناسب است، الزاما انتخاب درستی برای کار دائم نیست. همچنین اگر بار دارای اینرسی بالا باشد، جریان شتاب گیری و ظرفیت حرارتی موتور اهمیت بیشتری پیدا می کند. در راه اندازی موتورهای DC نیز باید جریان اولیه محدود شود؛ زیرا در حالت توقف، نیروی ضد محرکه Back EMF تقریبا صفر است و در صورت نبود محدودکننده جریان، آرمیچر می تواند جریان بسیار بزرگی از منبع دریافت کند.

اجزای موتور DC

ساختار یک موتور DC از مجموعه ای از اجزای الکتریکی و مکانیکی تشکیل شده است که هماهنگی میان آنها مستقیما بر گشتاور، راندمان، صدای کارکرد و عمر موتور تاثیر می گذارد. مهم ترین اجزای موتور DC عبارتند از:

• استاتور Stator: بخش ثابت موتور که میدان مغناطیسی اصلی را ایجاد یا هدایت می کند.
• روتور Rotor: قسمت چرخان موتور که گشتاور الکترومغناطیسی روی آن اعمال می شود.
• آرمیچر Armature: مجموعه هسته و سیم پیچ هایی که جریان اصلی از آنها عبور می کند.
• سیم پیچ میدان Field Winding: سیم پیچی که در موتورهای تحریک سیم پیچی شده، شار مغناطیسی اصلی را تولید می کند.
• آهنربای دائم Permanent Magnet: در برخی موتورها جایگزین سیم پیچ میدان می شود و بدون مصرف توان الکتریکی، شار ثابت ایجاد می کند.
• کموتاتور Commutator: مجموعه ای از تیغه های مسی عایق شده که توالی اتصال سیم پیچ های آرمیچر را تغییر می دهد.
• جاروبک Brush: انتقال جریان از مدار ثابت به بخش گردان را انجام می دهد.
• شفت Shaft: گشتاور تولید شده را به بار مکانیکی منتقل می کند.
• بلبرینگ Bearing: حرکت نرم روتور را امکان پذیر کرده و نیروهای شعاعی و محوری را تحمل می کند.
• هسته مغناطیسی: مسیر کم مقاومت مغناطیسی برای عبور شار ایجاد کرده و از ورق های لایه لایه برای کاهش جریان گردابی ساخته می شود.
• بدنه Frame: مجموعه داخلی را نگهداری کرده و در دفع حرارت نقش دارد.

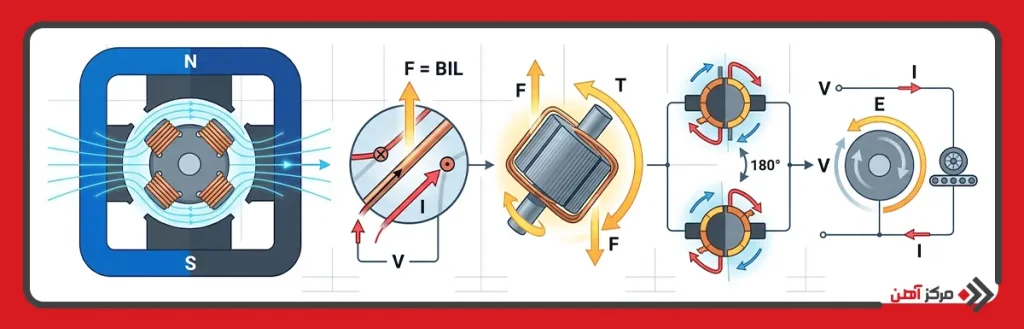

موتور DC چگونه کار می کند؟

نحوه کار موتور DC بر پایه برهم کنش میان شار مغناطیسی استاتور و جریان آرمیچر قرار دارد. هنگامی که ولتاژ DC به آرمیچر اعمال می شود، جریان در هادی های قرار گرفته داخل میدان عبور می کند و به هر هادی نیروی الکترومغناطیسی وارد می شود. جهت نیرو از رابطه برداری F = BIL تعیین می شود. قرار گرفتن هادی ها در دو سوی روتور باعث تشکیل یک زوج نیرو شده و محور را به چرخش درمی آورد. در موتورهای جاروبکی، کموتاتور در هر نیم دور قطب جریان سیم پیچ فعال را تغییر می دهد تا گشتاور همچنان در یک جهت باقی بماند.

پس از افزایش سرعت، حرکت هادی های آرمیچر در میدان مغناطیسی ولتاژی به نام نیروی ضد محرکه Back EMF تولید می کند که جهت آن مخالف ولتاژ تغذیه است. این ولتاژ باعث کاهش جریان آرمیچر می شود و موتور به یک تعادل الکترومکانیکی می رسد. اگر بار مکانیکی افزایش یابد، سرعت اندکی کاهش پیدا می کند، Back EMF کم می شود و جریان بیشتری وارد آرمیچر می شود؛ در نتیجه گشتاور افزایش می یابد. همین رفتار خودتنظیم یکی از پایه های تحلیل عملکرد موتور های DC است.

کاربرد موتور DC

قابلیت تنظیم آسان سرعت و گشتاور باعث شده است موتور DC در کاربردهایی که کنترل حرکت اهمیت دارد، جایگاه ویژه ای داشته باشد. مهم ترین کاربردها عبارتند از:

• خطوط اتوماسیون صنعتی
• ربات های صنعتی و آموزشی
• نوار نقاله های قابل کنترل
• ماشین ابزار
• تجهیزات CNC
• بالابرها و وینچ ها
• خودروهای برقی سبک
• ویلچرهای برقی
• پمپ های DC
• فن های صنعتی
• سیستم های موقعیت یابی
• پرینترها
• تجهیزات پزشکی
• محرک شیرهای صنعتی
• سامانه های Servo Drive
• تجهیزات آزمایشگاهی
• ماشین آلات بسته بندی
• تجهیزات کشاورزی
• سیستم های خورشیدی مستقل
• اسباب بازی های الکترومکانیکی

انواع موتور DC

انواع موتورهای DC را می توان بر مبنای ساختار داخلی، روش کموتاسیون، نحوه تولید میدان و آرایش الکتریکی سیم پیچ ها طبقه بندی کرد. این تقسیم بندی از نظر مهندسی مهم است، زیرا رفتار سرعت، گشتاور، کنترل پذیری و تعمیرات هر گروه با دیگری تفاوت دارد.

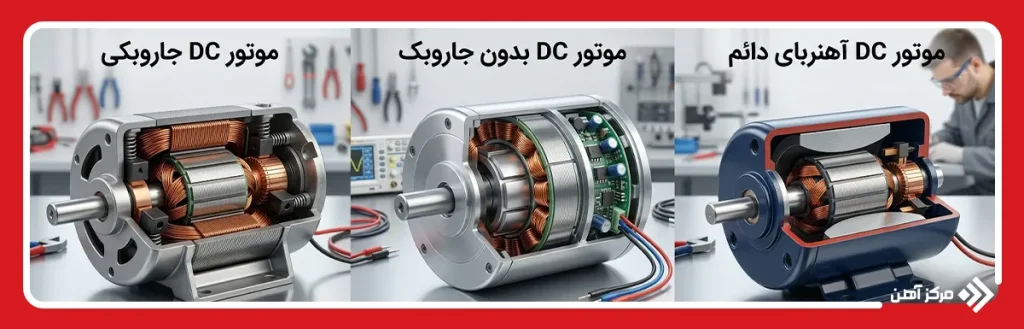

انواع بر اساس ساختار داخلی

در طبقه بندی ساختاری، مهم ترین معیار نحوه ایجاد میدان مغناطیسی و روش کموتاسیون جریان است.

موتور DC جاروبکی Brushed DC Motor

این موتور دارای آرمیچر سیم پیچی شده، کموتاتور و جاروبک است. تغییر جهت جریان به صورت مکانیکی انجام می شود و به همین دلیل مدار راه انداز آن نسبتا ساده است. مزیت اصلی آن گشتاور مناسب و کنترل آسان سرعت است، اما اصطکاک جاروبک و کموتاتور موجب سایش، نویز و نیاز به سرویس دوره ای می شود.

موتور DC بدون جاروبک Brushless DC Motor

در BLDC Motor کموتاسیون مکانیکی حذف شده و سوئیچینگ جریان توسط درایور الکترونیکی انجام می شود. روتور معمولا دارای آهنربای دائم است و سیم پیچ ها در استاتور قرار دارند. راندمان بالا، عمر بیشتر، تراکم توان مناسب و کنترل دقیق از مزایای آن است.

موتور DC آهنربای دائم PMDC

در Permanent Magnet DC Motor میدان اصلی توسط آهنربای دائم ایجاد می شود. حذف سیم پیچ تحریک باعث کاهش اتلاف مسی و ساده شدن ساختمان می شود. این موتورها معمولا در توان های پایین و متوسط، تجهیزات قابل حمل و سامانه های کنترلی استفاده می شوند.

نوع موتور	کموتاسیون	نیاز به جاروبک	کنترل سرعت	تعمیرات	راندمان
جاروبکی	مکانیکی	دارد	ساده	نسبتا زیاد	متوسط
بدون جاروبک	الکترونیکی	ندارد	بسیار دقیق	کم	بالا
PMDC	مکانیکی	معمولا دارد	ساده	متوسط	مناسب

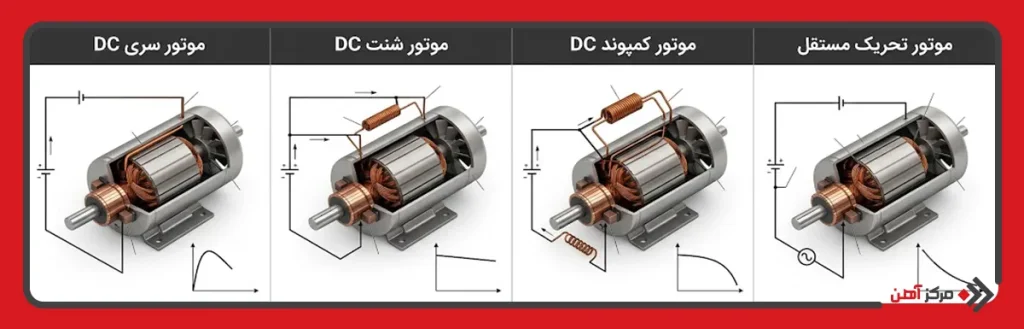

انواع بر اساس سیم پیچ

روش اتصال سیم پیچ میدان نسبت به آرمیچر، تاثیر زیادی بر منحنی سرعت و گشتاور موتور دارد. از این نظر موتورهای DC به سری، شنت، کمپوند و تحریک مستقل تقسیم می شوند.

موتور سری DC

در موتور سری DC، سیم پیچ میدان به صورت سری با آرمیچر متصل است؛ بنابراین جریان آرمیچر و میدان یکسان است. در جریان های پایین، افزایش جریان باعث افزایش همزمان شار و گشتاور می شود و در نتیجه موتور گشتاور راه اندازی بسیار بالایی دارد. موتور سری نباید بدون بار کار کند، زیرا کاهش بار می تواند سرعت را به محدوده خطرناک برساند.

موتور شنت DC

در موتور Shunt، سیم پیچ میدان به صورت موازی با آرمیچر قرار دارد. جریان میدان تقریبا مستقل از جریان بار است و به همین دلیل شار تا حد زیادی ثابت می ماند. نتیجه این ساختار، ثبات سرعت مناسب در مقابل تغییرات بار است.

موتور کمپوند DC

در Compound DC Motor از هر دو سیم پیچ سری و شنت استفاده می شود. هدف این طراحی ایجاد سازشی بین گشتاور راه اندازی موتور سری و پایداری سرعت موتور شنت است. کمپوند می تواند تجمعی Cumulative یا تفاضلی Differential باشد.

موتور تحریک مستقل Separately Excited DC

در این ساختار سیم پیچ میدان از منبعی جدا از آرمیچر تغذیه می شود. این استقلال امکان کنترل جداگانه شار و جریان آرمیچر را فراهم کرده و دامنه کنترل سرعت را افزایش می دهد.

نوع سیم پیچ	گشتاور راه اندازی	ثبات سرعت	کنترل پذیری	کاربرد شاخص
سری	بسیار زیاد	ضعیف	متوسط	بالابر و کشش
شنت	متوسط	بسیار خوب	خوب	ماشین آلات صنعتی
کمپوند	زیاد	خوب	خوب	تجهیزات با بار متغیر
تحریک مستقل	قابل تنظیم	بسیار خوب	بسیار بالا	سیستم های کنترل دقیق

مزایا و معایب الکتروموتور DC

الکتروموتور DC هنوز در بسیاری از سیستم های کنترلی و محرک های دقیق جایگاه مهمی دارد، اما انتخاب آن باید با توجه به مزایا و محدودیت های فنی انجام شود.

مزایا:

• کنترل دقیق سرعت
• گشتاور راه اندازی مناسب
• پاسخ دینامیکی سریع
• امکان کنترل مستقیم گشتاور
• تغییر جهت آسان دوران
• قابلیت کار در سرعت های پایین
• سازگاری مناسب با سیستم های باتری
• امکان کنترل گسترده با درایو
• رفتار قابل پیش بینی در کنترل حلقه بسته

معایب:

• نیاز به تعمیرات در مدل های جاروبکی
• سایش کموتاتور و جاروبک
• ایجاد نویز الکتریکی در مدل های Brushed
• احتمال جرقه در محل کموتاتور
• محدودیت استفاده در برخی محیط های انفجاری
• نیاز به درایور تخصصی در BLDC
• افزایش هزینه سیستم کنترل در مدل های پیشرفته
• حساسیت عملکرد به افزایش دمای سیم پیچ

روش نگهداری موتور DC

نگهداری موتور های DC باید بر اساس نوع موتور، Duty Cycle، محیط کاری و میزان بارگذاری برنامه ریزی شود. در مدل های جاروبکی، بررسی ضخامت و فشار فنری جاروبک ها، وضعیت سطح کموتاتور، وجود شیار یا سوختگی و میزان تجمع گرد گرافیت اهمیت بالایی دارد. بلبرینگ ها نیز باید از نظر لقی، صدا، لرزش و دمای غیر عادی کنترل شوند. مسیرهای تهویه و فن خنک کننده باید تمیز باشند، زیرا افزایش دما یکی از مهم ترین عوامل کاهش عمر عایق سیم پیچ است.

در بازدیدهای دوره ای، مقاومت عایقی سیم پیچ، مقاومت الکتریکی فازها، جریان بی باری، جریان زیر بار و میزان لرزش اندازه گیری می شود. در موتورهای BLDC، علاوه بر بخش مکانیکی، سنسورهای Hall، Encoder و درایور قدرت نیز باید بررسی شوند. افزایش غیر عادی جریان، افت گشتاور یا نوسان سرعت معمولا نشانه ای از مشکل مکانیکی، الکتریکی یا کنترلی است و ادامه کار بدون عیب یابی می تواند خرابی گسترده تری ایجاد کند.

نکات مهم در انتخاب موتور DC

انتخاب صحیح موتور الکتنکات مهم در انتخاب موتور DCریکی DC باید بر اساس نقطه کاری واقعی سیستم انجام شود، نه صرفا توان درج شده روی پلاک. مهم ترین معیارها عبارتند از:

• توان مکانیکی مورد نیاز
• گشتاور نامی
• گشتاور لحظه ای
• سرعت کاری
• محدوده کنترل سرعت
• ولتاژ منبع تغذیه
• جریان قابل تامین منبع
• نوع بار مکانیکی
• اینرسی بار
• سیکل کاری
• راندمان
• نسبت گشتاور به وزن
• نوع کموتاسیون
• نیاز یا عدم نیاز به جاروبک
• قابلیت کنترل سرعت
• نوع فیدبک موقعیت
• درجه حفاظت IP
• کلاس عایقی
• دمای محیط
• شرایط تهویه
• ابعاد نصب
• قطر و طول شفت
• نوع اتصال به گیربکس
• میزان لرزش مجاز
• سطح نویز
• قابلیت تعمیر و تامین قطعات

در پاسخ دقیق به پرسش موتور دی سی چیست می توان گفت موتور DC یک مبدل الکترومکانیکی است که با استفاده از تعامل جریان الکتریکی و میدان مغناطیسی، گشتاور تولید می کند. تفاوت میان انواع موتورهای DC به نحوه ایجاد میدان، آرایش سیم پیچ ها و روش کموتاسیون مربوط می شود و همین تفاوت ساختاری، رفتار آنها را از نظر سرعت، گشتاور، راندمان و کنترل پذیری تغییر می دهد. موتور سری برای گشتاور راه اندازی بالا، موتور شنت برای ثبات سرعت، موتور تحریک مستقل برای کنترل پیشرفته و موتور BLDC برای راندمان و طول عمر بالا مناسب است. بنابراین انتخاب موتور باید بر اساس منحنی گشتاور و سرعت، پروفایل بار، شرایط محیطی، روش کنترل و نیاز واقعی ماشین انجام شود، نه صرفا بر اساس توان نامی موتور.
