عمق چاله صفحه ستون چقدر باید باشد و چگونه تعیین می شود؟

عمق چاله صفحه ستون عدد ثابتی مانند 50، 80 یا 100 سانتی متر ندارد و باید بر اساس طراحی فونداسیون، بار ستون، مشخصات خاک، تراز زمین و الزامات سازه ای تعیین شود. صفحه ستون در واقع رابط انتقال نیرو میان ستون فولادی و فونداسیون بتنی است و عمق حفاری باید به گونه ای انتخاب شود که پی بتواند بارهای فشاری، کششی، برشی و لنگرهای وارد شده را با ایمنی مناسب به زمین منتقل کند. راهنمای AISC نیز اتصال صفحه ستون، انکرراد و فونداسیون را یک مجموعه مرتبط می داند که اجزای آن باید بر اساس نیروهای واقعی طراحی شوند. بنابراین تعیین عمق صرفا بر اساس تجربه کارگاهی صحیح نیست. در برآورد هزینه اجرای فونداسیون نیز مقدار بتن، آرماتور، صفحه و انکرها در کنار قیمت آهن امروز بر هزینه نهایی تاثیر می گذارند.

پیش از تعیین عمق، باید وضعیت لایه های زمین، ظرفیت باربری، نشست احتمالی و سطح آب زیرزمینی بررسی شوند و در پروژه های مهندسی این اطلاعات معمولا از آزمایش خاک و گزارش ژئوتکنیک به دست می آیند. همچنین ارتفاع فونداسیون، ضخامت بتن مگر، طول مهاری بولت ها و تراز نهایی صفحه ستون باید در نقشه اجرایی مشخص شوند. محل صفحه ستون نیز لزوما به معنی دفن شدن خود بیس پلیت در خاک نیست و در بسیاری از سازه های فولادی، صفحه روی فونداسیون و لایه گروت قرار می گیرد. AISC نیز گروت را جزء انتقال دهنده بار فشاری میان صفحه و فونداسیون معرفی می کند. در ادامه این مقاله از مرکزآهن، استاندارد عمق، ابعاد، روش محاسبه و اشتباهات اجرایی چاله صفحه ستون را بررسی می کنیم.

عمق چاله صفحه ستون

عمق چاله صفحه ستون باید بر اساس تراز زیر فونداسیون، ضخامت پی، وضعیت خاک و نحوه قرارگیری صفحه ستون تعیین شود و نمی توان برای همه پروژه ها یک عدد ثابت پیشنهاد کرد. برای درک بهتر این موضوع، ابتدا باید بدانیم بیس پلیت چیست و چه نقشی در انتقال نیرو دارد. بیس پلیت صفحه فولادی قرار گرفته در پای ستون است که نیروهای وارد شده از ستون را به فونداسیون منتقل می کند و همراه با انکربولت ها، گروت و بتن پی یک سیستم یکپارچه را تشکیل می دهد. بنابراین عمق حفاری باید به گونه ای باشد که پس از اجرای بتن مگر، فونداسیون و لایه گروت، تراز نهایی صفحه ستون دقیقا مطابق نقشه سازه قرار بگیرد. اگر عمق کمتر از مقدار طراحی شده باشد، ممکن است ضخامت موثر فونداسیون کاهش پیدا کند یا تراز ستون از مقدار مورد نظر خارج شود.

عمق چاله همچنین به ارتفاع فونداسیون و شرایط ایمنی عملیات خاکبرداری وابسته است. در پروژه هایی که چاله یا گود عمق بیشتری دارد، موضوع پایداری جداره ها اهمیت بیشتری پیدا می کند و باید الزامات مربوط به حداکثر عمق گودبرداری بدون سازه نگهبان به صورت جداگانه بررسی شوند. نوع خاک، وجود آب زیرزمینی، فاصله از ساختمان های مجاور و شیب طبیعی زمین می توانند روش حفاری را تغییر دهند. در عمل، عمق چاله صفحه ستون از جمع ترازهای طراحی شامل عمق استقرار پی، ضخامت بتن مگر و سایر لایه های اجرایی به دست می آید. بنابراین اندازه گیری عمق باید بر اساس نقشه سازه و تراز مبنا انجام شود و استفاده از مقادیر تجربی بدون کنترل نقشه می تواند باعث خطا در صفحه ستون گذاری و اجرای فونداسیون شود.

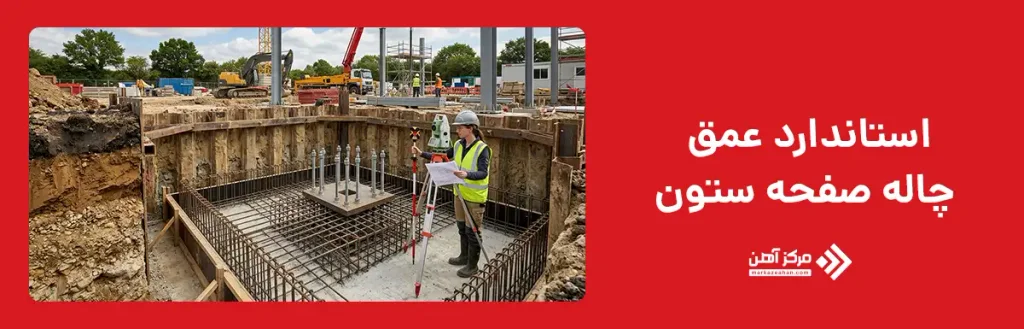

استاندارد عمق چاله صفحه ستون

استاندارد عمق چاله صفحه ستون یک عدد ثابت و عمومی برای همه سازه ها تعیین نمی کند، بلکه عمق باید بر اساس طراحی فونداسیون، بارهای وارد بر ستون، ظرفیت باربری خاک، تراز یخبندان در مناطق سرد، سطح آب زیرزمینی و شرایط اجرایی پروژه مشخص شود. در سازه فولادی، صفحه ستون، انکربولت ها، گروت و فونداسیون باید به صورت یک سیستم واحد طراحی شوند تا نیروهای محوری، برشی و لنگر به زمین منتقل شوند. AISC نیز طراحی پایه ستون را به مقاومت صفحه، بتن زیر آن و انکررادها مرتبط می داند و بر کنترل تراز صفحه پس از نصب تاکید می کند. پس از نصب نیز اجرای صحیح گروت زیر بیس پلیت اهمیت دارد و رعایت نحوه هواگیری صفحه ستون ساختمان کمک می کند فضای خالی قابل توجهی زیر صفحه باقی نماند و انتقال فشار به فونداسیون به شکل مناسب انجام شود.

در عمل، مهندس سازه ابتدا ابعاد و ضخامت فونداسیون را از روی نیروهای ستون و مشخصات ژئوتکنیکی تعیین می کند و سپس تراز زیر پی، بتن مگر، روی فونداسیون و محل نهایی صفحه را مشخص می کند. بنابراین استاندارد عمق چاله صفحه ستون از روی نقشه سازه و گزارش خاک استخراج می شود و نباید با یک مقدار تجربی جایگزین شود. اگر خاک سطحی ضعیف باشد، ممکن است لازم باشد پی در تراز پایین تری قرار بگیرد یا نوع فونداسیون تغییر کند. همچنین اگر سطح آب زیرزمینی یا خاک نامناسب وجود داشته باشد، تمهیدات اجرایی جداگانه ای نیاز می شود. در نتیجه، معیار استاندارد آن است که عمق حفاری با طراحی ژئوتکنیکی و سازه ای هماهنگ شود و ظرفیت، نشست و پایداری فونداسیون را تامین کند.

عمق چاله صفحه ستون برای یک طبقه

عمق چاله صفحه ستون برای یک ساختمان یک طبقه نیز عدد ثابتی ندارد و باید بر اساس بار ستون، ابعاد فونداسیون، نوع خاک، ارتفاع ساختمان و شرایط لرزه ای تعیین شود. در ساختمان های سبک یک طبقه ممکن است ابعاد و ضخامت پی نسبت به سازه های چند طبقه کمتر باشد، اما این موضوع به معنی امکان انتخاب عمق به صورت تجربی نیست. اگر خاک ظرفیت باربری مناسبی داشته باشد و بارهای وارد بر ستون محدود باشند، فونداسیون منفرد می تواند در عمق کمتری اجرا شود. در مقابل، وجود خاک دستی، خاک سست، سطح آب زیرزمینی بالا یا بارهای جانبی قابل توجه می تواند نیاز به افزایش عمق یا تغییر نوع پی را ایجاد کند. بنابراین تعداد طبقات فقط یکی از پارامترهای طراحی محسوب می شود و نباید مبنای اصلی تعیین عمق قرار بگیرد.

در صفحه ستون گذاری ساختمان یک طبقه باید تراز نهایی بیس پلیت، ضخامت گروت، ارتفاع فونداسیون و ضخامت بتن مگر به صورت همزمان کنترل شوند. مهندس سازه با استفاده از واکنش های پای ستون و اطلاعات ژئوتکنیکی، ابعاد و ضخامت پی را مشخص می کند و سپس تراز زیر فونداسیون تعیین می شود. در مناطق زلزله خیز نیز نیروهای جانبی و لنگر پای ستون می توانند ابعاد و عمق پی را تحت تاثیر قرار دهند. به همین دلیل، عباراتی مانند عمق استاندارد یک متر یا عمق ثابت 80 سانتی متر بدون مراجعه به نقشه سازه قابل اعتماد نیستند. برای یک ساختمان یک طبقه، عمق صحیح زمانی تعیین می شود که ظرفیت باربری، نشست، پایداری و تراز نهایی سازه همزمان کنترل شوند.

ابعاد چاله صفحه ستون

ابعاد چاله صفحه ستون باید بر اساس طول و عرض فونداسیون، فضای مورد نیاز برای آرماتوربندی، قالب بندی، نصب انکربولت ها و شرایط خاک تعیین شوند. طول و عرض چاله معمولا از ابعاد پی بزرگ تر در نظر گرفته می شوند تا فضای کافی برای اجرای دقیق فونداسیون فراهم شود، اما مقدار این افزایش به روش اجرا و نوع قالب بندی بستگی دارد. اگر فونداسیون بدون قالب و مستقیما در خاک مناسب اجرا شود، ابعاد حفاری می توانند به ابعاد طراحی نزدیک تر باشند. در مقابل، زمانی که قالب بندی، عایق کاری یا دسترسی کارگران در اطراف پی ضرورت دارد، باید فضای بیشتری در پیرامون فونداسیون پیش بینی شود. بنابراین ابعاد چاله نباید فقط بر اساس اندازه صفحه ستون تعیین شوند، زیرا بیس پلیت معمولا بسیار کوچک تر از فونداسیونی است که نیروهای ستون را به خاک منتقل می کند.

عمق، طول و عرض چاله باید به صورت همزمان با نقشه سازه کنترل شوند. برای مثال، اگر پی منفرد دارای ابعاد مشخصی باشد، محل قرارگیری آن نسبت به محور ستون باید دقیق اجرا شود تا خروج از مرکزیت ناخواسته ایجاد نشود. در زمین های شیب دار نیز ممکن است تراز کف چاله ها متفاوت باشد و نیاز به اصلاح پله ای یا طراحی جداگانه ایجاد شود. فضای کافی برای بتن مگر، کاور آرماتور و جانمایی قفس انکربولت نیز باید در نظر گرفته شود. در نهایت، ابعاد صحیح چاله صفحه ستون زمانی به دست می آیند که هندسه فونداسیون، شرایط اجرایی، وضعیت خاک و تلرانس های نصب به صورت هماهنگ بررسی شوند.

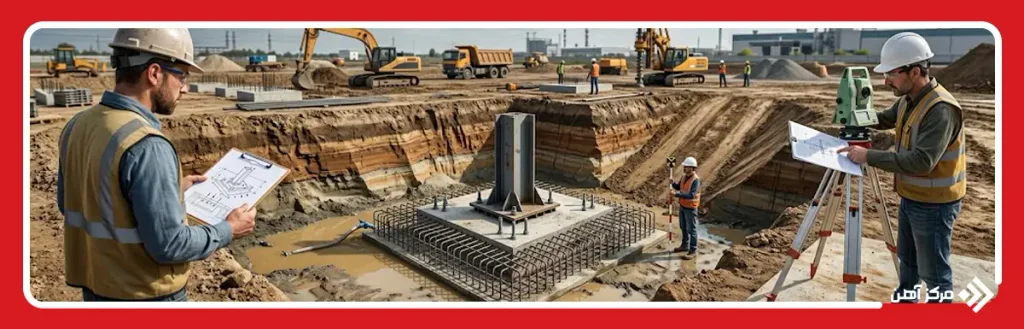

عوامل موثر بر تعیین عمق چاله صفحه ستون

عوامل موثر بر تعیین عمق چاله صفحه ستون شامل ظرفیت باربری خاک، نوع و ابعاد فونداسیون، بارهای وارد بر ستون، تراز زمین، سطح آب زیرزمینی، شرایط لرزه ای و محدودیت های اجرایی می شوند. هرچه بار محوری، نیروی برشی یا لنگر پای ستون بیشتر باشد، فونداسیون باید به گونه ای طراحی شود که بتواند این نیروها را با ایمنی کافی به خاک منتقل کند. اگر لایه های سطحی خاک ضعیف باشند، ممکن است لازم باشد پی در تراز پایین تری قرار بگیرد تا به لایه مناسب تری برسد. در مقابل، در خاک متراکم با ظرفیت باربری مناسب، ممکن است عمق کمتری جوابگو باشد. بنابراین تعیین عمق بدون اطلاعات ژئوتکنیکی و نقشه سازه می تواند باعث انتخاب نادرست ابعاد و تراز فونداسیون شود.

شرایط محیطی و اجرایی نیز باید همزمان بررسی شوند. در زمین شیب دار، اختلاف تراز می تواند باعث شود کف چاله ها در ارتفاع های مختلف قرار بگیرد. وجود آب زیرزمینی نیز ممکن است نیاز به زهکشی، آبکشی یا تغییر روش اجرا ایجاد کند. در مناطق زلزله خیز، نیروهای جانبی و لنگرهای بزرگ تر می توانند بر ابعاد و عمق فونداسیون اثر بگذارند. همچنین باید ضخامت بتن مگر، ارتفاع پی، طول مهاری انکربولت ها، ضخامت گروت و تراز نهایی صفحه ستون در محاسبات لحاظ شوند. صفحه ستون گذاری دقیق زمانی انجام می شود که همه این عوامل به صورت یکپارچه بررسی شوند و عمق چاله بر اساس نقشه اجرایی نهایی تعیین شود.

نحوه محاسبه عمق چاله صفحه ستون

نحوه محاسبه عمق چاله صفحه ستون از روی یک فرمول ثابت انجام نمی شود و باید از ترکیب اطلاعات سازه ای و ژئوتکنیکی استفاده کرد. ابتدا بارهای وارد بر ستون شامل نیروی محوری، برش و لنگر از تحلیل سازه استخراج می شوند. سپس ظرفیت باربری مجاز خاک و محدودیت نشست از گزارش ژئوتکنیک مشخص می شوند. FHWA نیز طراحی پی سطحی را وابسته به دو کنترل اصلی می داند؛ نخست جلوگیری از گسیختگی برشی خاک و دوم محدود کردن نشست به مقدار قابل قبول. بر اساس این اطلاعات، مهندس ابعاد افقی و ضخامت فونداسیون را تعیین می کند و تراز مناسب استقرار پی را در لایه قابل قبول خاک مشخص می کند. بعد از تعیین این تراز، ضخامت بتن مگر و سایر لایه های اجرایی نیز به عمق حفاری اضافه می شوند.

در مرحله بعد باید تراز نهایی بیس پلیت با محورهای معماری و سازه ای هماهنگ شود. به صورت مفهومی می توان عمق حفاری را برابر فاصله تراز مبنا تا زیر بتن مگر یا پایین ترین تراز طراحی شده فونداسیون در نظر گرفت. اگر در مسیر حفاری خاک ضعیف، آب زیرزمینی یا لایه نامناسب دیده شود، عمق ممکن است با نظر طراح ژئوتکنیک تغییر کند. همچنین طول مهاری انکربولت ها، ضخامت گروت و ضخامت فونداسیون باید با طراحی پایه ستون هماهنگ شوند. AISC نیز طراحی انکرراد و انتقال نیرو به بتن را وابسته به الزامات طراحی پایه و فونداسیون می داند. بنابراین محاسبه نهایی باید مستقیما از نقشه سازه، گزارش خاک و ترازهای اجرایی استخراج شود.

تفاوت عمق چاله صفحه ستون در ساختمان و سوله

تفاوت عمق چاله صفحه ستون در ساختمان و سوله بیشتر از تفاوت در الگوی بارگذاری، ابعاد دهانه، ارتفاع ستون ها، نیروهای باد و نوع فونداسیون ناشی می شود. در ساختمان های معمولی، بارهای ثقلی طبقات سهم زیادی در طراحی پی دارند و ستون ها اغلب در شبکه منظم تری قرار می گیرند. در مقابل، سوله ها معمولا دهانه های بزرگ، ارتفاع بیشتر و ستون های قاب خمشی دارند و نیروهای افقی ناشی از باد می توانند لنگر قابل توجهی در پای ستون ایجاد کنند. این شرایط ممکن است به فونداسیون بزرگ تر، سنگین تر یا عمیق تر نیاز داشته باشد. بنابراین نمی توان برای سوله و ساختمان یک عمق ثابت در نظر گرفت و باید واکنش واقعی پای ستون در هر پروژه بررسی شود.

در سوله های صنعتی، علاوه بر بار مرده و زنده، باید اثر باد، جرثقیل سقفی در صورت وجود، نامتقارنی بارگذاری و گاهی نیروی برکنش نیز کنترل شود. اگر نیروی uplift قابل توجه باشد، ابعاد و وزن فونداسیون می توانند افزایش پیدا کنند تا پایداری تامین شود. در ساختمان های چند طبقه نیز افزایش بار محوری می تواند عمق یا ابعاد پی را بیشتر کند، اما نوع رفتار سازه با سوله یکسان نیست. وضعیت خاک نیز در هر دو پروژه نقش تعیین کننده دارد و ممکن است یک سوله سبک روی خاک ضعیف به پی بزرگ تری از یک ساختمان سنگین روی خاک متراکم نیاز داشته باشد. در نتیجه، تفاوت عمق چاله صفحه ستون در ساختمان و سوله نه فقط بر اساس نوع کاربری که باید از روی طراحی واقعی فونداسیون استخراج شود.

اشتباهات رایج در تعیین عمق چاله صفحه ستون

یکی از رایج ترین اشتباهات در تعیین عمق چاله صفحه ستون، استفاده از عددهای تجربی بدون مراجعه به نقشه سازه و گزارش ژئوتکنیک است. عمق هایی مانند 50، 80 یا 100 سانتی متر ممکن است در یک پروژه مناسب باشند و در پروژه ای دیگر کاملا نادرست انتخاب شوند. نادیده گرفتن ظرفیت باربری خاک، نشست، تراز آب زیرزمینی و ضخامت واقعی فونداسیون می تواند باعث شود چاله کم عمق یا بیش از حد عمیق اجرا شود. اشتباه دیگر، محاسبه عمق فقط بر اساس ارتفاع صفحه ستون است؛ در حالی که باید ضخامت بتن مگر، ارتفاع پی، ضخامت گروت، طول مهاری انکربولت ها و تراز نهایی بیس پلیت نیز همزمان کنترل شوند.

خطای بعدی زمانی رخ می دهد که تراز کف چاله ها در زمین شیب دار بدون کنترل نقشه اجرا شود و اختلاف ناخواسته میان فونداسیون ها ایجاد شود. همچنین اگر پس از حفاری خاک ضعیف، دستی یا اشباع دیده شود و بدون هماهنگی با مهندس ژئوتکنیک بتن ریزی انجام شود، عملکرد پی می تواند با فرضیات طراحی تفاوت پیدا کند. اندازه گیری نادرست محور ستون، جانمایی اشتباه انکربولت ها و بی توجهی به فضای لازم برای قالب بندی نیز می توانند صفحه ستون گذاری را دچار مشکل کنند. در نتیجه، برای جلوگیری از خطا باید عمق چاله، ترازها، ابعاد پی و محل انکربولت ها پیش از بتن ریزی کنترل شوند و هر تغییر شرایط خاک با تایید طراح انجام شود.

عمق چاله صفحه ستون باید بر اساس طراحی فونداسیون، ظرفیت باربری خاک، بارهای وارد بر ستون، تراز زمین و شرایط اجرایی تعیین شود و برای همه پروژه ها مقدار ثابتی ندارد. در ساختمان های یک طبقه، سوله ها و سازه های چند طبقه ممکن است به دلیل تفاوت در بارگذاری و شرایط خاک، ابعاد و عمق متفاوتی نیاز باشد. استاندارد عمق چاله صفحه ستون زمانی به درستی رعایت می شود که نقشه سازه، گزارش ژئوتکنیک، ضخامت بتن مگر، ارتفاع فونداسیون، طول مهاری انکربولت ها و تراز نهایی صفحه ستون همزمان بررسی شوند. همچنین در صفحه ستون گذاری باید از انتخاب عمق تجربی، بی توجهی به خاک ضعیف و اجرای نادرست ترازها جلوگیری شود. کنترل دقیق این موارد پیش از بتن ریزی کمک می کند فونداسیون عملکرد مطمئن تری ایجاد کند و انتقال نیرو به زمین به درستی انجام شود.
