آسانسور از مهم ترین تجهیزات حمل و نقل عمودی در ساختمان های مدرن است که علاوه بر راحتی، به یک ضرورت در پروژه های ساختمانی تبدیل شده است. این سیستم از اجزای مختلف مکانیکی، الکتریکی و سازه ای تشکیل شده و دو بخش کلیدی آن، چاه آسانسور و چاهک آسانسور، تفاوت های مهمی در وظایف و محل قرارگیری دارند. بسیاری از افراد این دو را اشتباه می گیرند، اما آگاهی از تفاوت چاه و چاهک آسانسور برای مهندسان، پیمانکاران و نصابان اهمیت زیادی دارد، زیرا کوچک ترین خطا می تواند ایمنی و عملکرد را تحت تأثیر قرار دهد. در این مطلب با نگاهی دقیق به محل قرارگیری، عملکرد، ابعاد و عمق هر بخش می پردازیم و نکات فنی لازم را بیان می کنیم. به زبان ساده، چاه، فضای عمودی حرکت کابین و چاهک بخش پایینی این فضا است که توقف ایمن و نصب تجهیزات پایینی را ممکن می سازد. همچنین در ادامه به قیمت آهن نیز اشاره خواهیم کرد تا اطلاعات کامل تری درباره جنبه های اجرایی این بخش ها ارائه شود.
وقتی صحبت از آسانسور می شود، اولین چیزی که به ذهن بیشتر مردم می رسد، کابین آن است؛ همان جعبه ای که سوار آن می شویم تا به طبقه مورد نظر برسیم. اما کابین تنها در صورتی می تواند حرکت کند که درون یک فضای سازه ای مناسب و ایمن قرار گرفته باشد. این فضا همان چاه آسانسور است.
حالا، اگر کمی دقیق تر نگاه کنیم، می بینیم که این چاه از بالا تا پایین ساختمان کشیده شده و در پایین ترین قسمت خود، بخشی ویژه به نام چاهک آسانسور دارد. این بخش، محلی برای توقف کابین در پایین ترین موقعیت، جذب ضربه ها و نصب برخی تجهیزات مکانیکی است.
بنابراین، چاه آسانسور و چاهک آسانسور مانند دو بخش از یک ساختار واحد هستند، اما وظایف و ویژگی های خاص خود را دارند. برای کسانی که نمی دانند چاله آسانسور چیست، باید گفت این همان فضای پایینی چاه آسانسور است که نقش حیاتی در توقف و ایمنی کابین دارد و حتی بر هزینه های جانبی مانند قیمت ریل آسانسور نیز اثرگذار است. درست مثل اینکه یک لیوان و ته آن را در نظر بگیریم؛ هر دو یک بخش از ظرف هستند، اما کارکردهای متفاوتی دارند.
| چاهک آسانسور | چاه آسانسور | ویژگی |
|---|---|---|
در پایین ترین قسمت چاه، زیر کف پایین ترین توقف کابین | از بالاترین نقطه حرکت کابین (نزدیک موتورخانه یا سقف) تا پایین ترین نقطه مسیر | محل قرارگیری |
توقف ایمن کابین و نصب تجهیزات پایینی | مسیر عمودی حرکت کابین و وزنه تعادل | عملکرد اصلی |
ضربه گیرها (بافرها)، کفشک ها، تجهیزات تخلیه آب | ریل ها، کابل ها، سنسورها، درهای ایمنی | تجهیزات داخلی |
وابسته به نوع آسانسور؛ معمولاً عمق ۰٫۹ تا ۲ متر | وابسته به ابعاد کابین و فضای لازم برای وزنه تعادل (مثلاً ۱۸۰×۲۰۰ سانتی متر برای آسانسور ۸ نفره) | ابعاد معمول |
آب بندی، تهویه، محدودیت حفاری، مقاومت بتن در برابر رطوبت | شاقول بودن، تأمین فضای کافی در هر طبقه | چالش های اجرایی |
جذب ضربه، جلوگیری از برخورد مستقیم کابین یا وزنه تعادل با کف
| محافظت از تجهیزات و جلوگیری از سقوط اشیا یا افراد | نقش در ایمنی |
چاه و چاهک آسانسور هر دو از اجزای مسیر حرکت آسانسور هستند، اما جایگاه آن ها در سازه متفاوت است. چاه، مسیر عمودی حرکت کابین و وزنه تعادل را در بر می گیرد، در حالی که چاهک در پایین ترین نقطه این مسیر قرار دارد. همین تفاوت مکانی باعث تمایز در طراحی، الزامات اجرایی و نقش آن ها در عملکرد کلی آسانسور شده است.

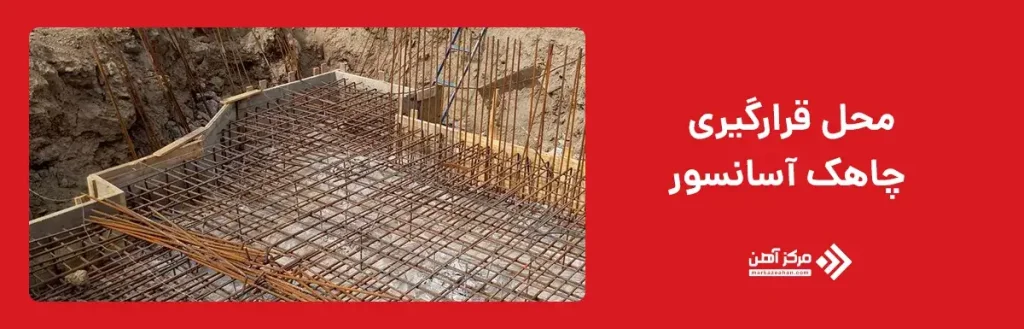

محل قرارگیری چاهک آسانسور

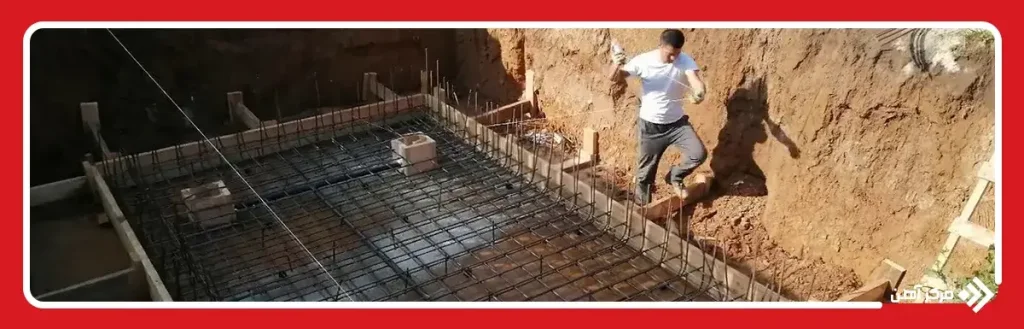

چاهک در پایین ترین قسمت چاه آسانسور و پایین تر از کف پایین ترین طبقه ساختمان ساخته می شود و در فرآیند اجرای چاله آسانسور باید دقت زیادی به تراز بودن کف و رعایت ابعاد استاندارد داشت. این فضا معمولاً زیر کف طبقه همکف یا زیرزمین قرار دارد و محل نصب ضربه گیرها، کفشک های کابین، وزنه تعادل و عبور کابل ها و تجهیزات مکانیکی پایینی است. همچنین باید در طراحی آن امکان ورود و خروج ایمن برای تعمیرکاران فراهم شود.
در طراحی و اجرای چاهک آسانسور باید الزامات استاندارد ملی و بین المللی به دقت رعایت شود تا ایمنی و دوام سازه تضمین گردد. آب بندی صحیح کف و دیواره ها برای جلوگیری از نفوذ آب یا رطوبت اهمیت زیادی دارد، زیرا تجمع آب می تواند باعث زنگ زدگی قطعات فلزی و کاهش عمر مفید تجهیزات شود. استفاده از بتن با مقاومت فشاری مناسب و افزودنی های ضد رطوبت، یکی از روش های رایج برای افزایش دوام این بخش است. همچنین پیش بینی سیستم تهویه یا روزنه های مناسب به جلوگیری از ایجاد رطوبت و بوی نامطبوع کمک می کند و شرایط کاری ایمن تری برای سرویس کاران فراهم می آورد.

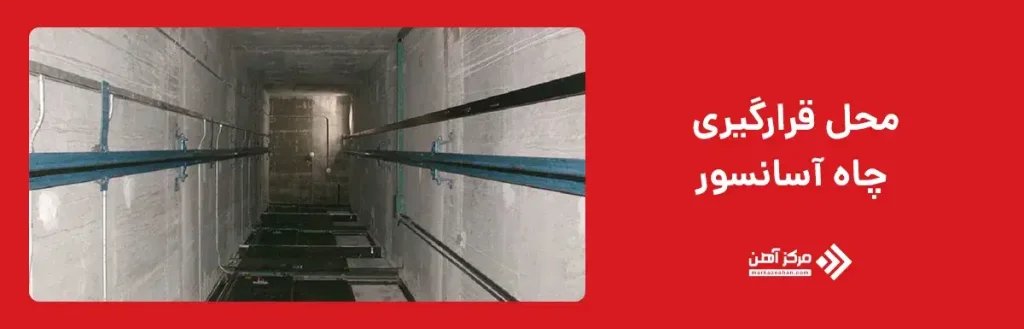

محل قرارگیری چاه آسانسور
چاه آسانسور از بالاترین نقطه حرکت کابین (نزدیک موتورخانه یا سقف مسیر حرکت) تا کف چاهک امتداد دارد. این فضا مسیر عمودی حرکت کابین و وزنه تعادل است و شامل تمام طبقات می شود و طراحی دقیق آن معمولاً بر اساس نقشه چاله آسانسور و مشخصات فنی ساختمان انجام می گیرد.
عملکرد هر بخش از آسانسور تعیین می کند که چرا به وجود آن نیاز داریم و چه وظایفی بر عهده دارد. فرق چاهک و چاه آسانسور در این زمینه، در نقش و مسئولیت های آن ها کاملاً مشهود است. چاه، مسیر حرکت کابین و وزنه تعادل را فراهم می کند، در حالی که چاهک فضای توقف ایمن و نصب تجهیزات پایینی را بر عهده دارد. نبود هر یک، باعث اختلال جدی در عملکرد کل سیستم می شود.
عملکرد چاه آسانسور

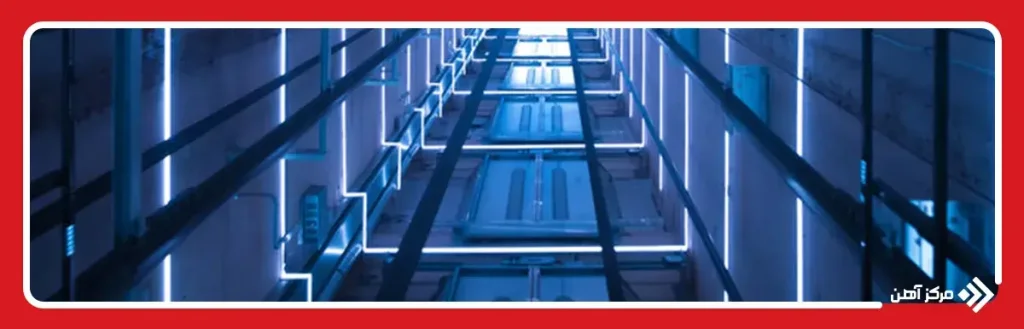

چاه آسانسور را می توان به عنوان «مسیر حرکتی آسانسور» در نظر گرفت. این فضا به شکلی طراحی می شود که کابین آسانسور و وزنه تعادل بتوانند به صورت روان و ایمن بین طبقات حرکت کنند. همچنین طراحی دقیق آن نقش مهمی در کاهش لرزش، صدای مزاحم و افزایش عمر مفید قطعات مکانیکی دارد.
ویژگی های عملکردی چاه آسانسور:
در واقع، بدون وجود چاه آسانسور، هیچ فضای ایمن و مستقلی برای حرکت کابین وجود نخواهد داشت و عملکرد کل آسانسور مختل می شود. علاوه بر این، طراحی چاه آسانسور باید به گونه ای باشد که نورپردازی داخلی کافی برای بازرسی و تعمیرات فراهم کند. استفاده از عایق های صوتی و نصب دقیق ریل ها می تواند صدای حرکت کابین را به حداقل برساند و تجربه کاربری آرام تری ایجاد کند. همچنین، رعایت تلرانس ها و استانداردهای نصب در دیواره ها و ریل ها، باعث کاهش استهلاک قطعات و افزایش طول عمر سیستم می شود.
عملکرد چاهک آسانسور
چاهک آسانسور به عنوان بخش پایینی چاه، وظیفه ای خاص و حیاتی دارد و هنگام طراحی آن باید عمق چاله آسانسور در فونداسیون به دقت محاسبه شود. این بخش به طور مستقیم در ایمنی و توقف نرم کابین در پایین ترین نقطه مسیر دخیل است.
عملکردهای اصلی چاهک آسانسور:
تفاوت چاه و چاهک آسانسور از نظر ابعاد در این است که چاه معمولاً فضای بزرگ تری برای حرکت کابین، وزنه تعادل و رعایت فاصله های ایمنی دارد، در حالی که چاهک کوچک تر بوده و متناسب با تجهیزات پایینی طراحی می شود. ابعاد هر دو بخش با توجه به نوع سیستم، ظرفیت کابین و الزامات استاندارد تعیین می گردد. رعایت دقیق این ابعاد، ایمنی، عملکرد روان و عمر مفید آسانسور را تضمین می کند.
ابعاد چاهک آسانسور
ابعاد چاهک آسانسور با توجه به نوع آسانسور، ظرفیت حمل و سیستم حرکتی آن تعیین می شود. هر چه ظرفیت و ابعاد کابین بیشتر باشد، چاهک بزرگ تری نیاز است. رعایت استاندارد ها و نقشه های فنی برای ایمنی و عملکرد صحیح آسانسور الزامی است. برای مثال:
عرض و طول چاهک نیز متناسب با ابعاد کابین و فضای مورد نیاز تجهیزات پایین آسانسور طراحی می شود. در برخی پروژه ها، برای نصب سیستم های خاص ایمنی، این ابعاد باید بیشتر در نظر گرفته شود.
ابعاد چاه آسانسور
ابعاد چاه آسانسور بر اساس ظرفیت کابین، نوع سیستم محرکه و موقعیت وزنه تعادل تعیین می شود. در طراحی آن باید الزامات استاندارد برای فاصله های ایمنی جانبی و عمقی به دقت رعایت گردد تا حرکت روان و ایمن کابین تضمین شود. همچنین در آسانسورهای با ظرفیت بیشتر، ابعاد چاه به طور متناسب افزایش می یابد تا فضای کافی برای تجهیزات فراهم شود .ابعاد چاه آسانسور به چند عامل بستگی دارد:
به طور مثال، برای یک آسانسور مسافربر معمولی ۸ نفره، عرض چاه معمولاً حدود ۱۸۰ سانتی متر و عمق آن حدود ۲۰۰ سانتی متر در نظر گرفته می شود، در حالی که ابعاد چاله آسانسور 4 نفره معمولاً کوچک تر بوده و متناسب با ظرفیت کمتر طراحی می شود.
از مهم ترین فرق چاهک و چاه آسانسور، بررسی عمق آن ها است. چاه آسانسور عمق متغیری دارد که برابر با ارتفاع کل ساختمان است، در حالی که چاهک آسانسور عمقی محدود و استاندارد (معمولاً بین ۰٫۹ تا ۲ متر) دارد. به بیان ساده، عمق چاه وابسته به تعداد طبقات و ارتفاع بنا است، اما عمق چاهک برای توقف ایمن و نصب تجهیزات پایینی طراحی می شود.
عمق چاه آسانسور
چاه آسانسور فضایی عمودی است که از بالاترین نقطه حرکت کابین تا پایین ترین نقطه یعنی کف چاهک امتداد دارد. عمق آن متناسب با تعداد طبقات، ارتفاع هر طبقه و ابعاد کابین متغیر است و هیچ مقدار ثابت و از پیش تعیین شده‌ای ندارد. در واقع هر چه ساختمان بلند تر باشد، عمق چاه آسانسور نیز بیشتر خواهد بود.
عمق چاهک آسانسور
چاهک آسانسور بخش پایینی چاه است که در پایین ترین نقطه مسیر ساخته می شود و عمقی محدود و استاندارد دارد. این عمق معمولاً بین ۰٫۹ تا ۲ متر بسته به نوع آسانسور (کششی، هیدرولیک یا باربر) در نظر گرفته می شود. هدف اصلی آن ایجاد فضای ایمن برای نصب ضربه گیر ها، کفشک ها و توقف نرم کابین است.
جمع بندی
در این مقاله مشخص شد که هر چند چاه آسانسور و چاهک آسانسور اجزای یک ساختار یکپارچه محسوب می شوند، اما فرق چاه و چاهک از نظر محل قرارگیری، عملکرد، ابعاد و عمق بسیار قابل توجه است و تفاوت چاه و چاهک آسانسور را به طور جامع بررسی کردیم. چاه آسانسور فضای عمودی اصلی است که کابین و وزنه تعادل در آن بین طبقات حرکت می کنند و از بالاترین نقطه مسیر، نزدیک موتورخانه یا سقف چاه، تا پایین ترین نقطه یعنی کف چاهک امتداد دارد. در مقابل، چاهک آسانسور بخش انتهایی این مسیر است که زیر پایین ترین توقف کابین ساخته می شود و محلی برای نصب ضربه گیرها، تجهیزات پایینی و توقف ایمن کابین است. به بیان ساده، چاه آسانسور مانند تونل عمودی و چاهک آسانسور مانند حوضچه پایانی این تونل است که امنیت و عملکرد صحیح سیستم را تضمین می کند. شناخت این تفاوت ها برای مهندسان، مجریان و صاحبان ساختمان اهمیت زیادی دارد، زیرا خطا در ابعاد یا محل قرارگیری می تواند مشکلات جدی ایمنی ایجاد کند.
سوالات متداول
چاهک با ایجاد فضای کافی برای ضربه گیرها و تجهیزات پایینی، مانع برخورد مستقیم کابین یا وزنه تعادل با کف می شود و توقف ایمن را تضمین می کند.
چاه مسیر عمودی حرکت کابین و وزنه تعادل در تمام طبقات است، در حالی که چاهک در پایین ترین نقطه این مسیر و زیر کف پایین ترین طبقه ساخته می شود.
بله، در برخی مدل ها مانند آسانسورهای خانگی یا سیستم های خاص می توان بدون چاهک کار کرد، اما این کار محدودیت هایی در ایمنی و طراحی ایجاد می کند.
