در هر سازه ای، از پل و ساختمان گرفته تا سوله و خرپا، اعضا باید به نوعی به یکدیگر متصل شوند تا بتوانند نیروها را منتقل کرده و پایداری کلی سازه را حفظ کنند. اما نوع اتصال میان اعضا، تأثیر چشمگیری بر رفتار سازه دارد. به بیان ساده تر، اگر اعضای یک سازه را اجزای بدن انسان فرض کنیم، اتصال ها همان مفصل ها و استخوان بندهای ارتباطی هستند که تعیین می کنند سازه تا چه حد منعطف یا صلب باشد. در بین انواع اتصال، دو نوع اصلی یعنی اتصال مفصلی و اتصال گیردار بیشترین کاربرد را دارند. هر کدام از این اتصالات ویژگی ها، مزایا و محدودیت های خاص خود را دارند و انتخاب نادرست آن ها می تواند باعث افزایش هزینه، کاهش ایمنی یا حتی خرابی سازه شود. همچنین، با توجه به نوسانات قیمت آهن، نوع اتصال می تواند در میزان مصرف فولاد و هزینه نهایی پروژه تأثیر قابل توجهی داشته باشد. در این مقاله مرکز آهن قصد داریم به صورت کامل و کاربردی بررسی کنیم تفاوت اتصال مفصلی و گیردار چیست، هرکدام چگونه رفتار می کنند و در چه شرایطی بهتر است از آن‌ها استفاده کنیم.
در نگاه اول شاید تصور شود تفاوت این دو اتصال در نوع اجرای آن‌هاست؛ اما در واقع تفاوت اصلی اتصال مفصلی و گیردار در رفتار سازه ای آن‌هاست. اتصال مفصلی تنها نیروهای محوری و برشی را منتقل می کند، در حالی که اتصال گیردار علاوه بر این، لنگر خمشی را هم منتقل می کند. به زبان ساده تر: در اتصال مفصلی، اعضا در محل اتصال می توانند آزادانه بچرخند. در اتصال گیردار، چرخش اعضا محدود شده و اتصال از دوران جلوگیری می کند. این تفاوت کوچک در انتقال نیرو، منجر به تفاوت‌های بزرگی در تحلیل سازه، طراحی، هزینه و حتی ایمنی آن می شود. همچنین باید توجه داشت که در پروژه های فلزی، نوع اتصال می تواند بر میزان مصرف مصالح و در نهایت بر قیمت کپ جوشی و سایر اتصالات فلزی تأثیر مستقیم داشته باشد، زیرا هر چه طراحی پیچیده تر باشد، نیاز به اتصالات مقاوم تر و گران تر بیشتر خواهد شد.
اتصال مفصلی یا Pinned Connection، نوعی از اتصال است که در آن چرخش بین اعضا مجاز است. به بیان دیگر، اتصال مفصلی مانع از دوران نمی شود و فرض می شود که لنگر خمشی از آن عبور نمی کند. با این حال، این اتصال می تواند نیروی برشی و محوری را منتقل کند. در عمل، هیچ اتصالی کاملاً مفصلی نیست، اما در تحلیل سازه ها، بسیاری از اتصالات به طور تقریبی مفصلی در نظر گرفته می شوند تا طراحی ساده تر شود. ویژگی های مهم اتصال مفصلی عبارت‌اند از: انتقال نیروهای برشی و محوری بدون انتقال لنگر، امکان دوران نسبی بین تیر و ستون، ساخت ساده و سریع، مناسب برای سازه های سبک مانند سوله ها و خرپا ها، و نیاز کمتر به کنترل کیفیت و جوشکاری پیچیده. همچنین در هنگام برآورد هزینه، استفاده از اتصالات ساده تر می تواند در کاهش هزینه های پروژه و حتی بر قیمت زانو گالوانیزه و سایر اتصالات مورد استفاده در خطوط لوله و سازه های جانبی تأثیرگذار باشد.
اتصال گیردار یا Fixed Connection در مقابل مفصلی قرار دارد. در این نوع اتصال، دوران اعضا در محل گره ممکن نیست و اتصال لنگر خمشی، برش و نیروی محوری را به طور کامل منتقل می کند. اتصالات گیردار معمولاً در تیر و ستون های قاب های خمشی، پایه ستون ها و سازه های مقاوم در برابر زلزله استفاده می شوند. این اتصالات به سازه سختی و پایداری جانبی می دهند و از تغییر شکل های زیاد جلوگیری می کنند. ویژگی های اتصال گیردار: جلوگیری از دوران در محل گره، انتقال کامل لنگر خمشی، افزایش سختی و مقاومت سازه، طراحی پیچیده تر نسبت به مفصلی، نیاز به جوشکاری دقیق و بازرسی مداوم است. به همین دلیل، این نوع اتصال در پروژه های سنگین و حساس، نیازمند استفاده از تجهیزات و قطعات مقاوم تر مانند اتصالات فولادی گالوانیزه است که بر قیمت چپقی گالوانیزه و سایر اجزای فلزی مؤثر خواهد بود.
انتخاب بین اتصال مفصلی و گیردار یکی از مهم ترین تصمیمات در طراحی هر سازه است، زیرا نوع اتصال مستقیماً بر رفتار سازه، سختی کلی، شکل پذیری، هزینه ساخت و حتی میزان مصرف آهن تأثیر دارد. برای انتخاب صحیح، باید نوع سازه، بارهای وارده، عملکرد مورد انتظار و شرایط اقتصادی پروژه را در نظر گرفت.
در سازه های خرپایی، سوله ها و سالن های صنعتی سبک، معمولاً از اتصالات مفصلی استفاده می شود. در این نوع سازه ها، اعضا تنها نیروی محوری را تحمل می کنند و خمشی در اعضا ایجاد نمی شود. این ویژگی باعث کاهش وزن کلی سازه، صرفه جویی در مصرف فولاد و در نتیجه کاهش هزینه ها می شود. از آنجا که قیمت آهن و مقاطع فولادی بخش عمده هزینه سازه های فلزی را تشکیل می دهد، استفاده از اتصالات مفصلی در پروژه های اقتصادی و کم بار گزینه ای بسیار مناسب است.
در مقابل، در سازه های چند طبقه، قاب های خمشی فولادی و ساختمان های مقاوم در برابر زلزله یا باد، معمولاً از اتصالات گیردار استفاده می شود. این نوع اتصال باعث می شود دوران بین تیر و ستون کنترل شود و در نتیجه سختی و پایداری جانبی سازه افزایش یابد. اتصالات گیردار برای ساختمان های بلند و پروژه هایی که ایمنی در برابر نیروهای جانبی اهمیت بالایی دارد ضروری هستند، هرچند که اجرای آن ها پیچیده تر و گران تر است.
در سازه های زلزله خیز، طراحان معمولاً از ترکیبی از هر دو نوع اتصال بهره می برند. در طبقات پایین تر که بار جانبی بیشتری وجود دارد، اتصالات گیردار به کار می روند تا مقاومت افزایش یابد، در حالی که در طبقات بالاتر از اتصالات مفصلی برای تأمین شکل پذیری و کاهش هزینه استفاده می شود. این ترکیب باعث تعادل بین ایمنی و اقتصاد پروژه می شود.
در سازه های موقت، نمایشگاهی یا سازه های سبک موقت شهری، اتصالات مفصلی به دلیل نصب سریع، هزینه کمتر و امکان باز و بسته شدن آسان، بسیار کاربرد دارند. از سوی دیگر، در سازه های دائمی و سنگین مانند پل ها، برج ها و سوله های جرثقیل دار، معمولاً در محل پایه ها از اتصالات گیردار استفاده می شود تا سازه پایدار بماند و نیروهای جانبی به خوبی مهار شوند.
به عنوان مثال، در یک سوله صنعتی فولادی، تیرها معمولاً به ستون ها به صورت مفصلی متصل می شوند تا ساخت و نصب ساده تر و اقتصادی تر شود، اما پایه ستون ها گیردار طراحی می شوند تا مانع از واژگونی و تغییر شکل زیاد سازه در برابر باد یا زلزله شوند. در چنین شرایطی، توجه به تفاوت اتصال مفصلی و گیردار کمک می کند تا هم ایمنی سازه تأمین شود و هم هزینه ساخت کاهش یابد.

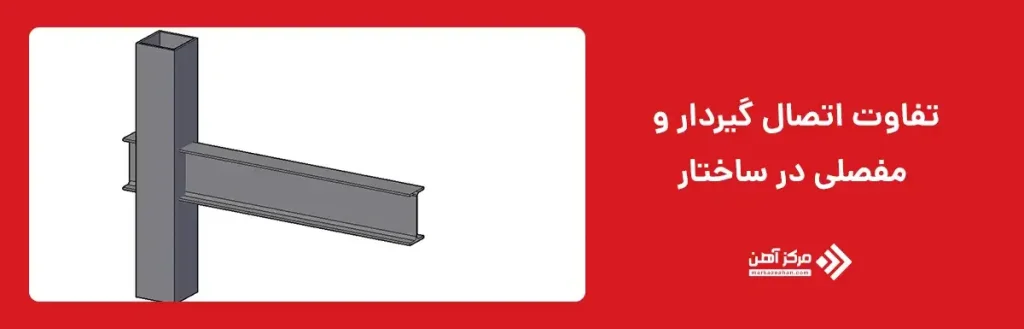

از نظر ساختاری، تفاوت اتصال گیردار و مفصلی در نوع اجزای به کار رفته، جزئیات اجرایی و نحوه انتقال نیرو مشخص می شود. در اتصالات مفصلی معمولاً از ورق نشیمن (Seat Plate) در زیر تیر برای انتقال نیروی برشی استفاده می شود و گاهی یک ورق برشی (Shear Plate) نیز به جان تیر جوش داده می شود تا پایداری بیشتر حاصل شود. در این حالت تیر اجازه ی چرخش نسبی دارد و لبه های بالا و پایین آن جوش نمی خورند، به همین دلیل طراحی و اجرای آن ساده تر، سریع تر و اقتصادی تر است. اما در اتصالات گیردار، برای انتقال لنگر خمشی از ورق های فوقانی و تحتانی در بالا و پایین تیر استفاده می شود و جوش ها به صورت ممتد اجرا می گردند تا مقاومت خمشی کامل برقرار شود. همچنین در بسیاری از موارد، ورق جان، سخت کننده و ورق پیوستگی برای افزایش سختی و کنترل تغییر شکل به کار می روند. به‌طور کلی می توان گفت اتصال گیردار از نظر ساختار سنگین تر، دقیق تر و مقاوم تر از اتصال مفصلی است و به همین دلیل نیازمند کنترل کیفی و بازرسی دقیق تری در حین ساخت می باشد.

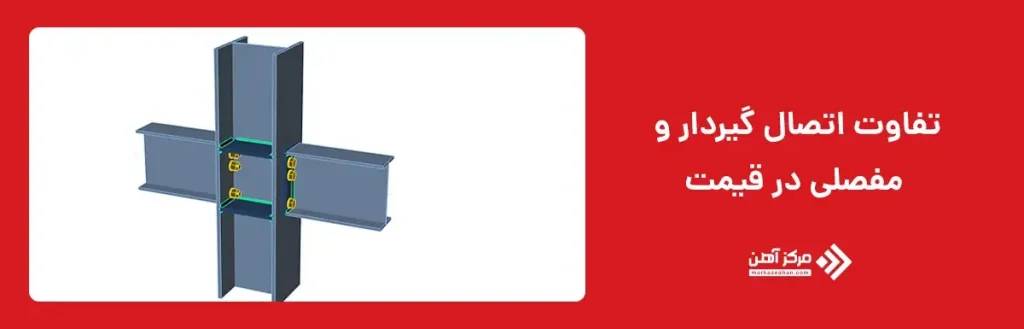

یکی از مهم ترین عوامل در تصمیم گیری‌های طراحی سازه، هزینه ساخت و اجرا است و در این زمینه تفاوت اتصال گیردار و مفصلی بسیار قابل توجه می باشد. اتصال مفصلی به دلیل سادگی در طراحی، نیاز کمتر به جوشکاری، مصالح فولادی و کنترل کیفیت، معمولاً گزینه ای ارزان تر و اقتصادی تر محسوب می شود. در مقابل، اتصال گیردار به خاطر جزئیات پیچیده تر، نیاز به نیروی متخصص، جوشکاری ممتد و بازرسی دقیق، هزینه ی بیشتری دارد. به طور میانگین، اجرای یک اتصال گیردار ممکن است بین دو تا سه برابر گران تر از یک اتصال مفصلی تمام شود. البته این افزایش هزینه در سازه هایی که سختی، مقاومت خمشی و ایمنی بالا اهمیت دارد، کاملاً توجیه پذیر است. به همین دلیل، در پروژه هایی با محدودیت بودجه مانند سوله ها، سالن های صنعتی و انبارها معمولاً از اتصالات مفصلی استفاده می شود، در حالی که در ساختمان های مرتفع، پل ها و سازه‌های حساس، به ناچار اتصالات گیردار به کار می روند تا پایداری و عملکرد سازه تضمین شود. در واقع، شناخت دقیق تفاوت اتصال مفصلی و گیردار در مرحله برآورد هزینه، به مهندسان کمک می‌کند تا بین ایمنی، عملکرد فنی و صرفه‌جویی اقتصادی تعادل برقرار کنند و بهترین گزینه را برای نوع پروژه انتخاب نمایند.

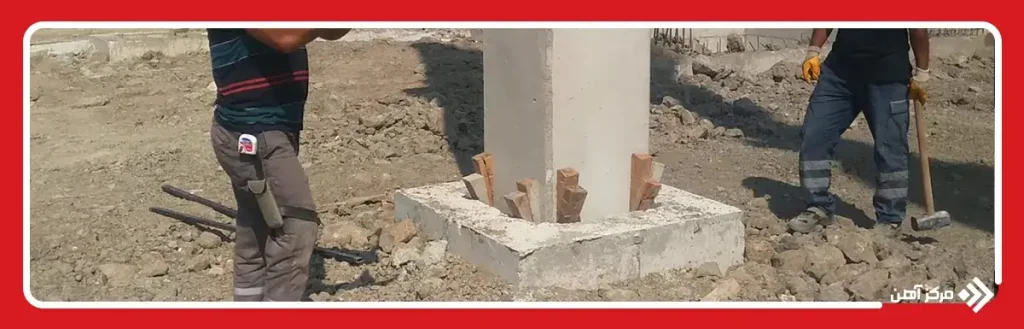

اصلی ترین تفاوت بین اتصال مفصلی و گیردار در نحوه انتقال نیرو و لنگر خمشی است. در اتصال مفصلی، لنگر در محل اتصال تقریباً صفر است و تنها نیروهای برشی و محوری از تیر به ستون منتقل می شوند، در نتیجه تیر می تواند آزادانه بچرخد و خمش در گره ایجاد نمی شود. این ویژگی باعث می شود نمودار خمش در دو انتهای تیر صفر و در وسط به بیشترین مقدار برسد. اما در اتصال گیردار، چرخش تیر در محل اتصال محدود است و لنگر خمشی نیز به ستون منتقل می شود، بنابراین سازه سخت تر و تغییر شکل آن کمتر می شود. در این حالت، لنگر بیشترین مقدار را در تکیه گاه دارد و در وسط تیر کاهش می یابد. این اختلاف در رفتار باعث تغییر در شکل نمودارهای برش و خمش و در نهایت تأثیر بر ابعاد تیر، ضخامت ورق ها و طراحی فونداسیون می شود، به همین دلیل شناخت دقیق تفاوت این دو اتصال برای طراحی اصولی و اقتصادی ضروری است.
پاسخ قطعی برای این سؤال وجود ندارد و انتخاب بستگی به چند عامل دارد. هدف طراحی اولین عامل تعیین کننده است؛ اگر سازه باید انعطاف پذیر باشد (مثل سوله ها و سازه های سبک)، اتصال مفصلی مناسب تر است، اما اگر نیاز به سختی، پایداری و مقاومت جانبی بالا داریم، اتصال گیردار انتخاب بهتری خواهد بود. شرایط بارگذاری نیز بسیار مهم است؛ در سازه هایی که تحت تأثیر بارهای جانبی زیاد مانند باد یا زلزله قرار دارند، اتصالات گیردار عملکرد مناسب تری دارند. از نظر هزینه، در پروژه هایی که بودجه محدود است، استفاده از مفصل ها اقتصادی تر است، زیرا با کاهش مصرف مصالح فولادی، در مجموع هزینه ساخت پایین تر می‌آید. در ساختمان های کوتاه، اتصالات مفصلی کفایت می کنند، اما در ساختمان های بلند باید از اتصالات گیردار استفاده شود تا پایداری جانبی سازه تضمین گردد. همچنین زمان اجرا عامل دیگری است که نباید نادیده گرفته شود؛ اتصالات مفصلی سریع تر نصب می‌شوند و برای پروژه های فشرده زمانی گزینه‌ای ایده آل محسوب می گردند. در نتیجه، انتخاب نهایی بین این دو نوع اتصال باید بر اساس تحلیل دقیق سازه ای، نوع کاربری و شرایط محیطی انجام شود، چرا که تفاوت اتصال مفصلی و گیردار نه تنها بر عملکرد فنی بلکه بر هزینه، ایمنی و دوام سازه نیز تأثیر مستقیم دارد.
جمع بندی
در این مقاله به صورت جامع به بررسی تفاوت اتصال مفصلی و گیردار پرداختیم. به طور خلاصه می توان گفت: اتصال مفصلی ساده تر، ارزان تر و مناسب برای سازه های سبک است. اتصال گیردار سخت تر، گران تر و مناسب برای سازه های مقاوم در برابر لنگر است. تفاوت در نحوه انتقال نیرو، میزان دوران، هزینه و کاربرد از مهم ترین فرق اتصال مفصلی و گیردار است. در طراحی حرفه ای، اغلب ترکیبی از هر دو نوع اتصال برای دستیابی به بهترین عملکرد استفاده می شود. در نهایت، تفاوت اتصال مفصلی با گیردار نه فقط یک موضوع تئوری بلکه یک تصمیم کلیدی در موفقیت یا شکست یک سازه است. آگاهی از ویژگی ها و کاربرد هر یک به مهندسان کمک می کند تا طرحی اقتصادی، ایمن و بهینه ارائه دهند.
سوالات متداول
در اتصال مفصلی لنگر خمشی منتقل نمی شود و تیر می تواند آزادانه بچرخد، اما در اتصال گیردار چرخش تیر محدود است و لنگر نیز بین اعضا منتقل می شود. به همین دلیل سازه های گیردار سخت تر و پایدارتر از مفصلی هستند.
اتصالات مفصلی بیشتر در سازه های سبک مانند سوله ها، خرپا ها، سالن های ورزشی و سازه های موقت استفاده می شوند. این نوع اتصال به دلیل سادگی و هزینه کمتر، برای پروژه های اقتصادی و سریع الاجرا مناسب است.
اتصالات گیردار در ساختمان های چند طبقه، پل ها، برج ها و سازه های مقاوم در برابر زلزله یا باد کاربرد دارند. این اتصالات برای افزایش سختی، کنترل تغییر شکل و تأمین پایداری جانبی سازه به کار می روند.
اتصال مفصلی از نظر اقتصادی مقرون به صرفه تر است، چون به مصالح، جوشکاری و کنترل کیفی کمتری نیاز دارد. در مقابل، اتصال گیردار گران‌تر ولی از نظر عملکرد فنی مقاوم تر و ایمن تر است.
