دسترسی سریع به محتوای این مطلب
ابعاد قالب فلزی بتن موضوعی است که بسیاری از مهندسان و مجریان پروژه های ساختمانی با آن سر و کار دارند. در واقع، انتخاب درست اندازه و نوع قالب می تواند کیفیت نهایی سازه را به شکل چشمگیری تحت تأثیر قرار دهد. بررسی دقیق اندازه قالب فلزی بتن باعث کاهش پرت مصالح، سرعت بیشتر در عملیات قالب بندی ساختمان و افزایش دقت در ابعاد نهایی بتن ریزی خواهد شد. از سوی دیگر، هزینه هایی مانند قیمت آهن یا دیگر مصالح فلزی نیز به طور مستقیم بر انتخاب نوع و اندازه قالب اثرگذار است.
اندازه قالب فلزی بتن نقش اساسی در مدیریت زمان و هزینه پروژه دارد. برای نمونه، استفاده از قالب های مدولار با ابعاد مشخص و استاندارد باعث سرعت بالاتر در اجرای فونداسیون یا ستون ها می شود، در حالی که در پروژه های خاص ممکن است نیاز به قالب های سفارشی با ابعاد ویژه وجود داشته باشد. علاوه بر این، هزینه تمام شده قالب ها نیز در تصمیم گیری نقش پررنگی ایفا می کند؛ چرا که قیمت قالب بتن بر اساس ابعاد، نوع ورق فولادی و ضخامت آن متغیر خواهد بود. در این مقاله با ابعاد و انواع قالب فلزی بتن به طور کامل آشنا می شوید و ضمن آشنایی با مزایا و معایب ابعاد مختلف، نکات مهمی در انتخاب ابعاد قالب فلزی بتن یاد می گیرید.
ابعاد قالب فلزی بتن در پروژه های ساختمانی یکی از معیارهای کلیدی برای سرعت، دقت و صرفه جویی اقتصادی محسوب می شود. این ابعاد معمولاً بر اساس استانداردهای مهندسی و نیازهای عملی کارگاه ها تعریف می شوند. قالب ها می توانند در اندازه های کوچک، متوسط و بزرگ ساخته شوند تا برای بخش های مختلف سازه مانند ستون، دیوار، فونداسیون یا تیر مناسب باشند. انتخاب ابعاد مناسب به عواملی مانند وزن قالب فلزی بتن، نوع پروژه،سهولت حمل و نقل، تعداد نیرو، تجهیزات موجود و حتی شرایط آب و هوایی بستگی دارد. همچنین نوع ورق فولادی مورد استفاده در ساخت این قالب ها نیز اهمیت ویژه ای دارد، چرا که ضخامت و کیفیت آن ها بر طول عمر و مقاومت قالب اثر مستقیم می گذارد. طبیعی است که قیمت ورق به عنوان ماده اولیه، بر هزینه نهایی تولید و عرضه قالب های فلزی تأثیر زیادی داشته باشد.
در کنار موضوع نوع ورق، طراحی و ساخت قالب فلزی به نحوه تقویت و استفاده از پروفیل های فولادی نیز وابسته است. پروفیل ها به عنوان المان های تقویتی در پشت ورق قالب نصب می شوند تا در برابر فشار بتن مقاومت لازم را ایجاد کنند. به همین دلیل، هر چه ابعاد قالب فلزی بتن بزرگ تر باشد، نیاز به پروفیل های ضخیم تر و باکیفیت تر بیشتر احساس می شود. در چنین شرایطی، بررسی قیمت پروفیل به صورت دقیق اهمیت پیدا می کند، زیرا هزینه آن بخشی از بهای تمام شده قالب را تشکیل می دهد.

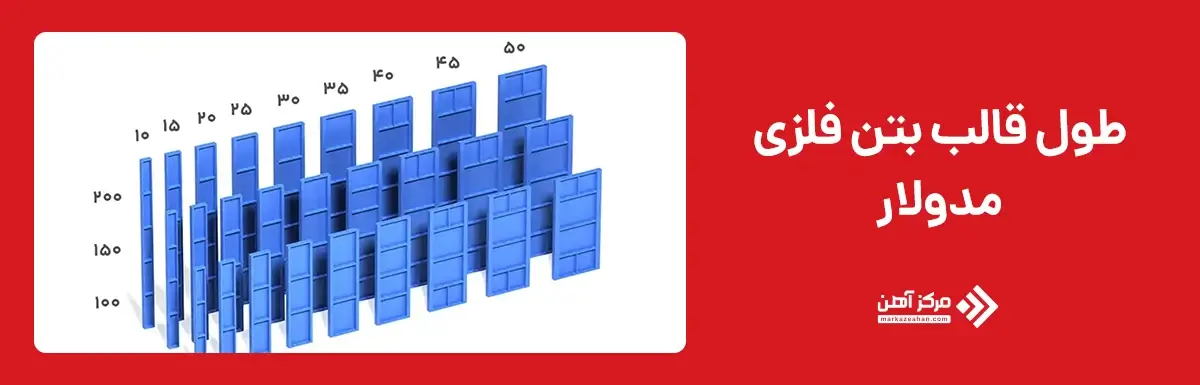

طول قالب بتن فلزی مدولار یکی از مهم ترین ویژگی هایی است که در عملیات قالب بندی ساختمان باید در نظر گرفته شود. قالب های مدولار به صورت قطعات استاندارد طراحی و تولید می شوند تا بتوان آن ها را در کنار یکدیگر قرار داد و با توجه به نیاز پروژه طول های مختلفی ایجاد کرد. در حالت معمول، طول این قالب ها بین ۵۰ سانتی متر تا ۱۵۰ سانتی متر متغیر است و این تنوع به مجریان کارگاه اجازه می دهد تا برای ستون ها، دیوارها و تیرهای بتنی ترکیب های مختلفی بسازند. استفاده از ابعاد قالب فولادی در اندازه های استاندارد باعث می شود تا خطاهای اجرایی کاهش یافته و بتن ریزی با دقت بالاتری انجام شود. از سوی دیگر، انتخاب طول مناسب قالب بر وزن قالب فلزی بتن نیز تأثیر مستقیم دارد؛ چرا که افزایش طول معمولاً به معنای سنگین تر شدن قطعه خواهد بود و در نتیجه نیاز به نیروی انسانی یا تجهیزات بیشتری برای جا به جایی وجود دارد.
برای درک بهتر این موضوع، معمولاً تولیدکنندگان یک جدول ابعاد انواع قالب فلزی ارائه می دهند که در آن طول های استاندارد هر قطعه مشخص شده است. این جدول راهنمای مهمی برای مهندسان و پیمانکاران محسوب می شود تا در زمان برنامه ریزی پروژه بتوانند انتخاب دقیق تری داشته باشند. نکته مهم دیگری که باید مدنظر قرار گیرد، ارتباط طول قالب با سرعت عملیات بتن ریزی است. هر چه طول قالب مناسب تر انتخاب شود، نیاز به درزگیری و بستن قالب ها کاهش می یابد و این موضوع به کاهش زمان و هزینه منجر می شود.
عرض قالب بتن فلزی مدولار همانند طول آن، یکی از شاخص های تعیین کننده در کیفیت و سرعت اجرای پروژه است. این قالب ها معمولاً در عرض های استاندارد ۱۰، ۱۵، ۲۰، ۲۵، ۳۰، ۴۰ و ۵۰ سانتی متر تولید می شوند. تنوع در عرض باعث می شود تا مجریان بتوانند ترکیب های مختلفی برای قالب بندی ساختمان انتخاب کنند و سطوحی با دقت بالا و خطای کم بسازند. نکته مهم این است که هر چه عرض قالب افزایش یابد، سطح بیشتری از بتن در یک مرحله پوشش داده می شود؛ بنابراین، سرعت اجرای کار بالاتر خواهد بود. با این حال، افزایش عرض قالب به معنی افزایش وزن قالب فلزی بتن نیز هست که می تواند حمل و نقل و جا به جایی آن را دشوارتر کند. انتخاب عرض مناسب، بستگی مستقیم به نوع سازه و محل بتن ریزی دارد.
ابعاد قالب بتن ریزی در پروژه های مختلف با توجه به نیازهای خاص تعیین می شود. برای مثال، در ستون های باریک معمولاً از قالب هایی با عرض کوچک تر (۱۰ یا ۱۵ سانتی متر) استفاده می شود، در حالی که برای دیوارهای ضخیم تر یا فونداسیون های بزرگ، عرض های بالاتر کاربرد دارند. هماهنگی میان عرض و طول قالب ها به مجریان این امکان را می دهد که با کمترین برش و درز، سطحی یکنواخت ایجاد کنند. از طرف دیگر، اندازه قالب فلزی بتن در عرض باید به گونه ای انتخاب شود که علاوه بر هماهنگی با نقشه های اجرایی، با تجهیزات کارگاه نیز سازگار باشد.

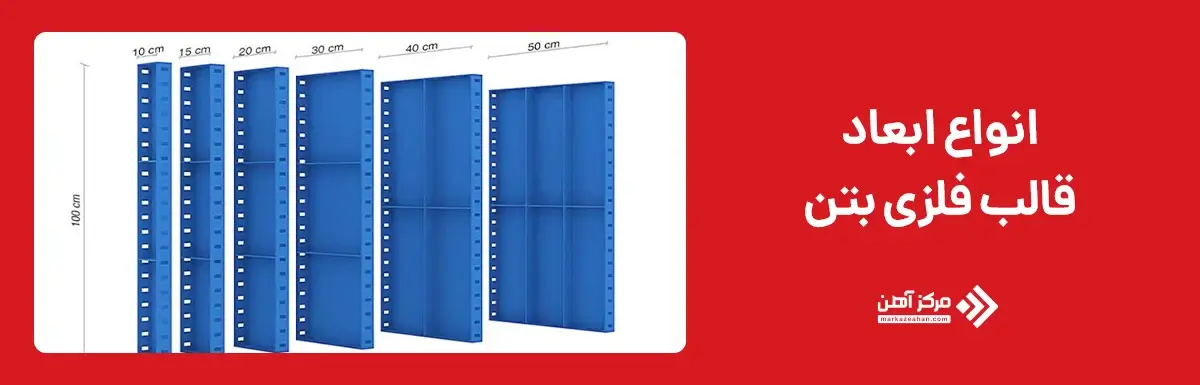

معرفی انواع ابعاد قالب فلزی بتن کمک می کند تا پیمانکاران و مهندسان درک بهتری از کاربرد هر مدل در پروژه های مختلف داشته باشند. قالب ها بر اساس نیاز کارگاه ها در ابعاد استاندارد یا سفارشی تولید می شوند و معمولاً در دو دسته اصلی مدولار و اختصاصی قرار می گیرند. ابعاد قالب فولادی مدولار به صورت مشخص و طبق استانداردهای جهانی طراحی می شوند تا قابلیت استفاده چند باره داشته باشند. در مقابل، قالب های سفارشی برای پروژه هایی ساخته می شوند که نیاز به اندازه های خاص دارند.
به طور کلی، می توان قالب ها را به سه دسته ابعاد قالب فلزی بتن کوچک، متوسط و بزرگ تقسیم کرد. قالب های کوچک بیشتر برای ستون های باریک یا سازه های ظریف به کار می روند و به دلیل وزن کمتر، حمل و نصب ساده تری دارند. قالب های متوسط معمولاً برای دیوارها و تیرهای بتنی رایج استفاده می شوند و تعادل خوبی میان سهولت کاربری و مقاومت دارند. در نهایت، قالب های بزرگ مخصوص بخش هایی مثل دیوار برشی یا فونداسیون های گسترده هستند که نیازمند پوشش سطح زیاد در هر مرحله بتن ریزی می باشند. این دسته بندی به مهندسان کمک می کند که با توجه به نقشه اجرایی و شرایط پروژه، ابعاد مناسب را انتخاب کنند.
نکته مهم دیگر در معرفی انواع ابعاد قالب فلزی بتن، ارتباط مستقیم آن ها با فرآیند ساخت قالب فلزی است. برای مثال، تولیدکنندگان در هنگام ساخت قالب، باید نوع ورق، ضخامت و پروفیل های تقویتی را بر اساس ابعاد مورد نظر انتخاب کنند. در نتیجه، هرچه ابعاد بزرگ تر باشد، نیاز به تقویت بیشتر و استفاده از پروفیل های قوی تر وجود دارد. همین مسئله هم روی قیمت نهایی و هم روی طول عمر قالب اثر می گذارد.
ابعاد قالب فلزی بتن مدولار به گونه ای طراحی شده اند که انعطاف پذیری و سهولت بیشتری در اجرای پروژه های ساختمانی ایجاد کنند. این قالب ها به صورت قطعات استاندارد در ابعاد مشخص تولید می شوند و می توان آن ها را مانند پازل در کنار هم قرار داد تا متناسب با نیاز سازه، اندازه های متفاوتی شکل بگیرد. برای مثال، قالب های مدولار معمولاً در عرض های ۱۰ تا ۵۰ سانتی متر و طول های ۵۰ تا ۱۵۰ سانتی متر موجود هستند. همین تنوع باعث شده است که در اکثر پروژه ها بدون نیاز به سفارش ویژه، بتوان عملیات قالب بندی ساختمان را با سرعت و دقت بالا انجام داد. یکی از مهم ترین ویژگی های این قالب ها قابلیت استفاده مکرر است، زیرا از ورق فولادی مقاوم ساخته می شوند.
جدول ابعاد انواع قالب فلزی به پیمانکاران کمک می کند تا ترکیب مناسبی از قالب ها را برای ستون ها، دیوارها یا فونداسیون انتخاب کنند. به عنوان نمونه، اگر یک دیوار بتنی به عرض ۱۰۰ سانتی متر نیاز باشد، می توان با کنار هم قرار دادن دو قالب ۵۰ سانتی متری یا چهار قالب ۲۵ سانتی متری به راحتی به این ابعاد رسید. چنین انعطافی در کاهش خطای اجرایی و افزایش کیفیت سطح بتن بسیار مؤثر است.
از طرف دیگر، اندازه قالب فلزی بتن در نوع مدولار باید با توجه به توان نیروی انسانی و تجهیزات موجود انتخاب شود. قالب های خیلی بزرگ یا خیلی سنگین اگر چه سطح بیشتری را پوشش می دهند، اما حمل و نصب آن ها ممکن است دشوارتر باشد. به همین دلیل، انتخاب ابعاد قالب فلزی بتن مدولار باید با در نظر گرفتن سرعت، ایمنی و کیفیت بتن ریزی انجام شود.
ابعاد قالب فلزی بتن سفارشی زمانی مورد استفاده قرار می گیرد که ابعاد استاندارد مدولار پاسخگوی نیازهای پروژه نباشند. در بسیاری از پروژه های خاص، مانند سازه های معماری پیچیده، پل ها، تونل ها یا مخازن بتنی، ممکن است ابعاد غیر معمول یا فرم های ویژه ای مورد نیاز باشد. در چنین شرایطی، تولیدکنندگان اقدام به ساخت قالب فلزی در اندازه های سفارشی می کنند تا دقیقاً مطابق نقشه های اجرایی پروژه باشد. برای مثال، ممکن است در یک پروژه نیاز به قالبی با عرض ۷۵ سانتی متر یا طول ۱۸۰ سانتی متر باشد که در سری مدولار موجود نیست.
یکی از ویژگی های مهم ابعاد قالب فلزی سفارشی، قابلیت طراحی بر اساس شرایط بارگذاری و مقاومت مورد نیاز است. به عبارت دیگر، ضخامت ورق و نوع پروفیل تقویتی در این قالب ها به صورت اختصاصی انتخاب می شود تا فشار بتن را به خوبی تحمل کند. این موضوع علاوه بر کیفیت بتن ریزی، ایمنی سازه را نیز تضمین می کند. در پروژه های بزرگ، استفاده از قالب های سفارشی می تواند سرعت اجرا را بالا ببرد؛ زیرا نیازی به ترکیب تعداد زیادی قالب کوچک تر نیست و یک قالب بزرگ می تواند همان سطح را پوشش دهد.
با این حال، تولید قالب های سفارشی هزینه بیشتری دارد و زمان ساخت آن ها نیز طولانی تر است. علاوه بر این، وزن زیاد این قالب ها می تواند حمل و نقل و نصب را دشوارتر کند. به همین دلیل، تصمیم گیری در مورد استفاده از ابعاد قالب فولادی سفارشی باید با در نظر گرفتن عوامل اقتصادی و اجرایی انجام شود.
انتخاب ابعاد قالب بتن ریزی یکی از مهم ترین تصمیماتی است که پیش از شروع عملیات اجرایی باید گرفته شود. انتخاب درست، هم کیفیت بتن ریزی را تضمین می کند و هم هزینه و زمان پروژه را کاهش می دهد. اولین نکته در این انتخاب، بررسی دقیق نقشه های اجرایی و تعیین اندازه قالب فلزی بتن متناسب با نوع سازه است. برای مثال، ستون های باریک و دیوارهای نازک به قالب هایی با عرض کم نیاز دارند، در حالی که فونداسیون ها و دیوارهای ضخیم به ابعاد بزرگ تر نیازمند هستند. بنابراین، شناخت کامل نقشه و درک صحیح از نیاز پروژه نقش کلیدی در انتخاب ابعاد مناسب دارد.
دومین نکته، توجه به وزن قالب فلزی بتن است. هر چه ابعاد قالب بزرگ تر باشد، وزن آن هم بیشتر می شود و این موضوع می تواند مشکلاتی در حمل و نصب ایجاد کند. اگر کارگاه تجهیزات کافی مانند جرثقیل یا بالابر نداشته باشد، استفاده از قالب های سنگین باعث کندی کار و حتی افزایش ریسک ایمنی می شود. به همین دلیل، باید ابعاد قالب متناسب با توان نیروی انسانی و امکانات کارگاهی انتخاب شود.
سومین عامل مهم، هماهنگی ابعاد قالب با سایر تجهیزات و روش های قالب بندی ساختمان است. به عنوان مثال، در برخی پروژه ها برای سرعت بیشتر از سیستم های مدولار استفاده می شود که نیاز به ابعاد استاندارد دارند. در مقابل، در پروژه های خاص ممکن است نیاز به قالب های سفارشی باشد. همچنین، هزینه نهایی پروژه نیز در این تصمیم دخالت دارد، زیرا ابعاد بزرگ تر معمولاً به ورق ضخیم تر و پروفیل تقویتی بیشتری نیاز دارند. در نتیجه، انتخاب ابعاد قالب بتن ریزی باید بر اساس تعادل میان کیفیت، سرعت، ایمنی و هزینه انجام شود تا بهترین نتیجه برای پروژه حاصل گردد.
انتخاب ابعاد قالب فلزی بتن همیشه دو روی سکه دارد؛ هر اندازه ای مزایای خاص خودش را دارد اما در عین حال می تواند محدودیت هایی هم به همراه بیاورد. انتخاب بین انواع ابعاد قالب فولادی باید بر اساس شرایط پروژه، امکانات کارگاهی و بودجه انجام شود. هیچ ابعادی به طور مطلق بهترین نیست؛ بلکه ترکیب درست آن ها است که می تواند کیفیت و سرعت پروژه را تضمین کند. در ادامه به بررسی مزایا و معایب ابعاد قالب فلزی بتن کوچک، متوسط و بزرگ می پردازیم:
۱. قالب های کوچک
مزایا:
معایب:
۲. قالب های متوسط
مزایا:
معایب:
۳. قالب های بزرگ
مزایا:
معایب:
جمع بندی
ابعاد قالب فلزی بتن یکی از موضوعات اساسی در اجرای پروژه های ساختمانی است که به طور مستقیم بر کیفیت بتن ریزی، سرعت عملیات و مدیریت هزینه ها اثر می گذارد. شناخت دقیق انواع ابعاد، چه مدولار و چه سفارشی، به پیمانکاران کمک می کند تا انتخابی درست و متناسب با نیاز پروژه داشته باشند. قالب های کوچک، متوسط و بزرگ هرکدام مزایا و معایب خاص خود را دارند و استفاده ترکیبی از آن ها می تواند بهترین نتیجه را به همراه داشته باشد.
یکی از نکات مهم در انتخاب، توجه به وزن قالب فلزی بتن و هماهنگی آن با تجهیزات موجود در کارگاه است. همچنین، در پروژه های خاص که ابعاد استاندارد کافی نیست، ساخت قالب فلزی سفارشی می تواند گزینه مناسبی باشد؛ هرچند هزینه و زمان بیشتری نیاز دارد. در مقابل، قالب های مدولار به دلیل انعطاف پذیری و ابعاد استاندارد، پرکاربردترین گزینه در پروژه های عمومی محسوب می شوند.
به طور کلی می توان گفت، تصمیم گیری در مورد اندازه قالب فلزی بتن باید بر اساس تعادل میان کیفیت، سرعت، ایمنی و هزینه انجام شود. استفاده از اطلاعات دقیق مانند جدول ابعاد انواع قالب فلزی، بررسی استانداردها و مقایسه قیمت مصالح پایه، همگی ابزارهایی هستند که انتخاب نهایی را آسان تر و هوشمندانه تر می کنند.
سوالات متداول
ابعاد استاندارد قالب فلزی بتن در طول معمولاً بین ۵۰ تا ۱۵۰ سانتی متر و در عرض بین ۱۰ تا ۵۰ سانتی متر است.
قالب های مدولار در ابعاد مشخص و استاندارد تولید می شوند و به راحتی کنار هم قرار می گیرند، در حالی که قالب های سفارشی برای پروژه های خاص با ابعاد غیرمعمول ساخته می شوند. قالب سفارشی انعطاف بیشتری دارد اما هزینه و زمان ساخت بالاتری نیاز دارد.
استانداردهای ملی ایران و همچنین آیین نامه های بین المللی مانند ASTM و DIN ابعاد و کیفیت قالب ها را مشخص کرده اند.
توجه به نقشه اجرایی، وزن قالب، تجهیزات کارگاه و هزینه ها از اصلی ترین موارد است. اگر کارگاه فاقد تجهیزات حمل سنگین باشد، بهتر است قالب های سبک تر انتخاب شود.
ابعاد کوچک سبک و قابل حمل هستند اما سرعت کار را پایین می آورند. قالب های بزرگ سرعت بتن ریزی را افزایش می دهند اما سنگین تر و پرهزینه ترند. قالب های متوسط تعادل خوبی میان این دو حالت دارند.
