دراگلاین یا بیل مکانیکی کششی چیست و چه کاربردی دارد؟

دراگلاین یکی از ماشین آلات سنگین حفاری و جابجایی مصالح است که برای برداشت خاک، سنگ، مواد معدنی و رسوبات در پروژه های بزرگ عمرانی و معدنی به کار می رود. ساختار این دستگاه با ماشین های حفاری متداول متفاوت است؛ زیرا باکت آن به جای اتصال مستقیم به بازوی هیدرولیکی، به وسیله مجموعه ای از کابل ها کنترل می شود. همین ویژگی باعث می شود دستگاه بتواند از فاصله بیشتری نسبت به بسیاری از تجهیزات حفاری عملیات برداشت را انجام دهد و در محل هایی که دسترسی مستقیم ماشین دشوار است، عملکرد مناسبی داشته باشد. در پروژه های وسیع، هزینه تامین تجهیزات و مصالح نیز اهمیت زیادی دارد و تغییر قیمت آهن می تواند بر هزینه ساخت، تعمیر و نگهداری ماشین آلات سنگین و تجهیزات وابسته تاثیر بگذارد. دراگلاین به دلیل شعاع کاری زیاد و قابلیت برداشت حجم قابل توجهی از مواد، بیشتر در معادن روباز، گودبرداری های وسیع، حفر کانال و برخی پروژه های لایروبی مورد استفاده قرار می گیرد.

برای پاسخ دقیق به این پرسش که دراگلاین چیست، باید آن را ماشینی مبتنی بر سیستم کششی دانست که عملیات حفاری آن با حرکت کنترل شده باکت و کابل های متصل به بوم انجام می شود. برخلاف یک بیل مکانیکی متداول که حرکت جام آن عمدتا به کمک بازو، استیک و جک های هیدرولیکی انجام می شود، در این ماشین کابل های بالابر و کشش نقش اصلی را در حرکت باکت دارند. این طراحی امکان حفاری در فاصله دورتر و حتی پایین تر از سطح استقرار دستگاه را فراهم می کند. البته عملکرد مناسب آن به عواملی مانند طول بوم، ظرفیت باکت، جنس زمین، عمق حفاری و نحوه استقرار دستگاه وابسته است. به همین دلیل استفاده از این ماشین در هر پروژه ای اقتصادی یا فنی نیست و باید بر اساس شرایط عملیات انتخاب شود. در ادامه مقاله، اجزا، سازوکار عملکرد، مدل های مختلف، حوزه های استفاده و مزایا و محدودیت های این ماشین بررسی می شوند تا انتخاب و شناخت آن برای پروژه های معدنی و عمرانی ساده تر شود.

دراگلاین یا بیل کششی چیست؟

دراگلاین یا بیل کششی نوعی ماشین حفاری سنگین است که برای برداشت مواد از فاصله نسبتا زیاد طراحی شده است. در این دستگاه، جام حفاری به وسیله کابل های فولادی به بوم متصل می شود و با کشیده شدن روی سطح زمین، خاک یا مواد معدنی را جمع می کند. تفاوت اصلی آن با باکت بیل مکانیکی در نحوه اتصال و کنترل جام است؛ زیرا باکت دراگلاین مستقیما روی بازوی هیدرولیکی قرار ندارد و حرکت آن با کابل انجام می شود. این ویژگی باعث می شود بیل کششی بتواند در نقاطی فعالیت کند که نزدیک شدن مستقیم دستگاه به محل حفاری دشوار یا خطرناک است. دراگلاین ها به همین دلیل بیشتر برای عملیات حجیم و پیوسته در پروژه های بزرگ انتخاب می شوند.

از نظر عملکرد، بیل کششی دراگلاین بیشتر برای حفاری در سطح پایین تر از محل استقرار دستگاه، برداشت مواد سست و جابجایی آنها در شعاع کاری مشخص مناسب است. این ویژگی آن را از تجهیزاتی مانند باکت ویل که برای برداشت پیوسته مواد در برخی معادن طراحی شده اند، متمایز می کند. دراگلاین می تواند حجم زیادی از مواد را بدون جابجایی مکرر بدنه اصلی دستگاه برداشت کند، اما برای حفاری دقیق در زمین های بسیار سخت همیشه بهترین انتخاب نیست. طول بوم، ظرفیت جام و قدرت سیستم کشش نیز مشخص می کند هر دستگاه در چه پروژه ای قابل استفاده است. به همین دلیل شناخت شرایط زمین و حجم عملیات پیش از انتخاب دراگلاین اهمیت زیادی دارد.

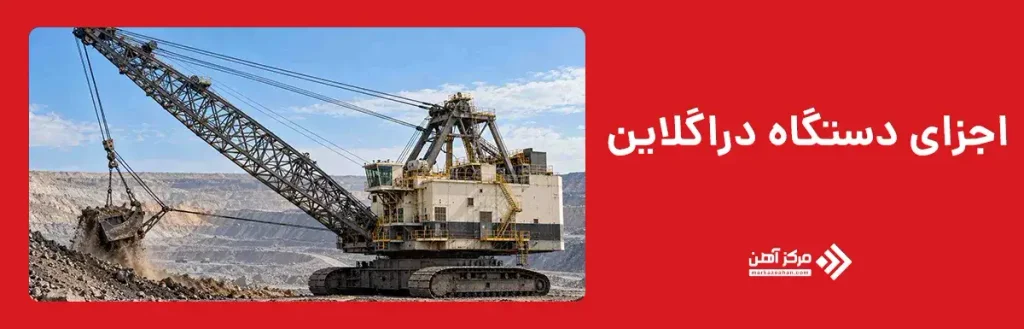

اجزای دستگاه دراگلاین

دستگاه دراگلاین از چند بخش اصلی تشکیل شده که هرکدام نقش مشخصی در حفاری، کنترل باکت و جابه جایی مواد دارند. مهم ترین اجزا شامل بوم، باکت، کابل های بالابر و کشش، سازوکار چرخش، سیستم محرک و اتاق اپراتور هستند. هماهنگی این بخش ها باعث می شود دستگاه بتواند باکت را به محل حفاری هدایت کند، مواد را جمع آوری کند و سپس در نقطه مورد نظر تخلیه نماید. در مقایسه با بسیاری از انواع لودر، ساختار دراگلاین بیشتر بر افزایش شعاع دسترسی و انجام حفاری از فاصله دور متمرکز است، نه حرکت سریع در محدوده کارگاه یا بارگیری مستقیم کامیون ها.

طراحی اجزای دراگلاین با ابعاد دستگاه، نوع پروژه و شرایط محل کار ارتباط مستقیمی دارد. در مدل های بزرگ معدنی، بوم بلندتر، کابل ها ضخیم تر و سیستم محرک قدرتمندتر است، در حالی که نمونه های کوچکتر برای پروژه های محدودتر استفاده می شوند. تفاوت میان انواع ماشین آلات گودبرداری نیز دقیقا از همین جا مشخص می شود؛ زیرا هر دستگاه بر اساس نوع خاک، عمق حفاری، شعاع دسترسی و حجم عملیات طراحی می شود. دراگلاین بر دسترسی از فاصله دور و برداشت حجیم تمرکز دارد، در حالی که برخی ماشین ها برای حفاری دقیق، بارگیری سریع یا تسطیح زمین مناسب تر هستند. به همین دلیل شناخت اجزای اصلی این دستگاه کمک می کند توانایی واقعی آن در مقایسه با سایر تجهیزات بهتر ارزیابی شود.

بوم دراگلاین

بوم دراگلاین یکی از اصلی ترین اجزای این دستگاه است که نقش مستقیمی در تعیین محدوده دسترسی، عمق حفاری و فاصله تخلیه مواد دارد. این بخش معمولا به صورت یک سازه بلند خرپایی طراحی می شود تا ضمن داشتن مقاومت کافی در برابر نیروهای کششی و خمشی، وزن اضافی زیادی به دستگاه تحمیل نکند. کابل های بالابر و کشش از طریق بوم هدایت می شوند و به همین دلیل طراحی دقیق قرقره ها و مسیر عبور کابل ها اهمیت زیادی دارد. هرچه طول بوم بیشتر باشد، دستگاه می تواند باکت را به فاصله دورتری ارسال کند و محدوده بزرگ تری را بدون جابه جایی بدنه پوشش دهد. البته افزایش طول بوم باعث افزایش نیروهای واردشده به سازه و کاهش ظرفیت مجاز باکت در برخی شرایط می شود. به همین دلیل طول، زاویه و استحکام بوم باید متناسب با ظرفیت دستگاه، نوع عملیات و شرایط زمین انتخاب شود.

باکت بیل کششی

باکت بیل کششی بخش اصلی برای برداشت و جابه جایی خاک، شن، ماسه، روباره و سایر مواد سست یا نیمه متراکم است. این باکت برخلاف باکت بیل های هیدرولیکی مستقیما به بازوی صلب متصل نیست و به وسیله مجموعه ای از کابل ها کنترل می شود. در زمان حفاری، کابل کشش باکت را روی سطح زمین به سمت دستگاه می کشد و لبه برنده باکت باعث ورود و جمع شدن مواد درون آن می شود. اندازه، وزن، شکل بدنه و ظرفیت باکت تاثیر مستقیمی بر راندمان کاری و مدت زمان هر چرخه حفاری دارد. برای مواد سبک تر می توان از باکت های حجیم تر استفاده کرد، در حالی که مواد متراکم و سنگین معمولا به باکت مقاوم تر و با ظرفیت متناسب نیاز دارند. طراحی مناسب لبه، دندانه ها و زاویه ورود باکت نیز باعث افزایش ضریب پرشدگی و کاهش اتلاف مواد هنگام برداشت و تخلیه می شود.

کابل های بالابر و کشش

کابل های بالابر و کشش سیستم اصلی انتقال نیرو و کنترل حرکت باکت در دراگلاین هستند و عملکرد صحیح دستگاه تا حد زیادی به سلامت آنها وابسته است. کابل کشش وظیفه دارد باکت را روی سطح زمین به سمت دستگاه حرکت دهد تا مواد داخل آن جمع شوند، در حالی که کابل بالابر باکت پرشده را از سطح زمین بلند می کند. هماهنگی بین این دو کابل به اپراتور اجازه می دهد مسیر حرکت باکت، ارتفاع آن و محل تخلیه را با دقت کنترل کند. این کابل ها در طول کار تحت نیروهای کششی زیاد، ضربه، خم شدن مکرر و سایش روی قرقره ها قرار می گیرند. به همین دلیل قطر کابل، جنس فولاد، تعداد رشته ها و وضعیت روانکاری آن باید به صورت دوره ای بررسی شود. هرگونه خوردگی، پارگی رشته ها یا تنظیم نادرست کشش می تواند باعث کاهش راندمان، افزایش استهلاک تجهیزات و حتی توقف کامل عملیات شود.

سیستم محرک و اتاق اپراتور

سیستم محرک دراگلاین نیروی لازم برای حرکت کابل ها، چرخش بدنه، کنترل باکت و سایر عملیات مکانیکی دستگاه را تامین می کند. در مدل های بزرگ معدنی معمولا از موتورهای الکتریکی قدرتمند، درام های بزرگ و مجموعه های انتقال نیرو برای کنترل کابل های بالابر و کشش استفاده می شود. برخی مدل های کوچک تر نیز ممکن است از موتورهای دیزلی یا سیستم های ترکیبی برای تامین انرژی مورد نیاز استفاده کنند. اتاق اپراتور مرکز فرمان دستگاه است و کنترل حرکت بوم، باکت، کابل ها، چرخش بدنه و موقعیت دستگاه از این بخش انجام می شود. اپراتور باید زمان بندی حرکت کابل ها را به گونه ای تنظیم کند که باکت با بیشترین ظرفیت پر شود و بدون اتلاف زمان به محل تخلیه برسد. استفاده از سیستم های کنترلی دقیق، نمایشگرهای وضعیت و تجهیزات ایمنی نیز می تواند دقت عملیات را افزایش داده و استهلاک دستگاه را کاهش دهد.

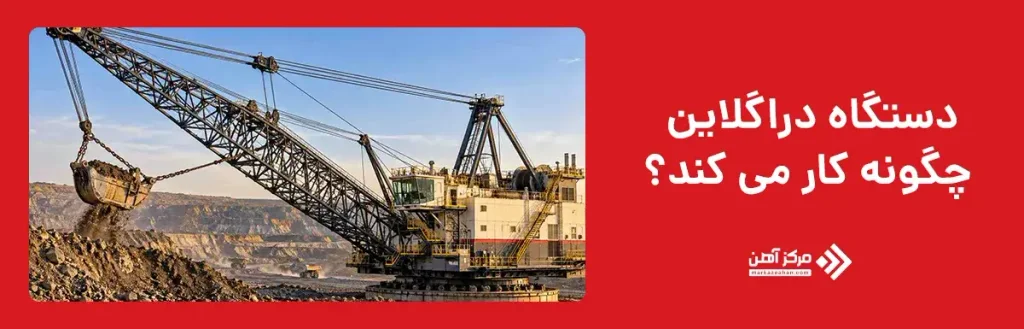

دستگاه دراگلاین چگونه کار می کند؟

عملکرد این ماشین بر پایه هماهنگی بوم، باکت و کابل های کشش و بالابر است. در شروع چرخه کاری، باکت در محل مورد نظر قرار می گیرد و سپس با کشیده شدن کابل، روی سطح حرکت کرده و با خاک یا مواد معدنی پر می شود. پس از پر شدن، کابل بالابر باکت را از سطح جدا می کند و بخش گردان دستگاه آن را به سمت محل تخلیه می برد. در برخی منابع صنعتی، به نمونه های بزرگ این تجهیز جرثقیل دراگلاین نیز گفته می شود؛ زیرا حرکت بار و کنترل باکت شباهت هایی با سیستم های کابلی جرثقیل دارد.

در مرحله بعد، باکت در نقطه تعیین شده تخلیه می شود و دستگاه برای آغاز چرخه جدید به موقعیت مناسب باز می گردد. سرعت انجام این چرخه به مهارت اپراتور، ظرفیت باکت، طول بوم، وضعیت کابل ها و جنس مواد بستگی دارد. برخلاف حفاری هیدرولیکی که کنترل جام از طریق جک ها انجام می شود، در این سیستم بخش زیادی از دقت عملیات به تنظیم و هماهنگی کابل ها وابسته است. همین سازوکار امکان برداشت مواد از فاصله زیاد و نقاطی پایین تر از سطح استقرار ماشین را فراهم می کند.

مرحله کار دراگلاین	شرح عملکرد
قرارگیری باکت	باکت در محدوده مورد نظر برای حفاری یا برداشت مواد قرار می گیرد.
کشیدن باکت	کابل کشش، باکت را روی سطح حرکت می دهد تا با خاک یا مواد معدنی پر شود.
بلند کردن باکت	کابل بالابر، باکت پرشده را از سطح زمین جدا می کند.
چرخش دستگاه	بخش گردان، باکت را از محل برداشت به سمت نقطه تخلیه هدایت می کند.
تخلیه مواد	باکت در محل تعیین شده تخلیه می شود و مواد برداشت شده رها می شوند.
بازگشت به محل حفاری	باکت دوباره به محدوده برداشت برمی گردد و چرخه کاری تکرار می شود.

انواع دراگلاین کدامند؟

انواع دراگلاین را می توان بر اساس شیوه حرکت، ابعاد دستگاه و نوع سیستم کاری دسته بندی کرد. بعضی مدل ها روی شاسی خزنده قرار دارند و قابلیت جابه جایی بیشتری در کارگاه دارند، در حالی که مدل های بسیار بزرگ با مکانیزم راه رونده حرکت می کنند و برای عملیات معدنی سنگین ساخته می شوند. همچنین ظرفیت باکت، طول بوم و توان سیستم محرک در مدل های مختلف تفاوت قابل توجهی دارد و همین عوامل محدوده کاربرد هر دستگاه را مشخص می کنند.

انتخاب میان مدل های مختلف باید بر اساس حجم عملیات، شرایط سطح زمین، فاصله محل برداشت تا تخلیه و مدت زمان اجرای پروژه انجام شود. دراگلاین ها در ابعاد کوچک تر می توانند در پروژه های عمرانی و لایروبی به کار روند، اما ماشین های عظیم بیشتر برای برداشت دوباره در معادن روباز طراحی می شوند. بنابراین نمی توان صرفا بر اساس ظرفیت بالاتر یک مدل را مناسب تر دانست؛ بلکه هزینه جابه جایی، نوع زمین و نیاز واقعی پروژه نیز باید بررسی شود.

دراگلاین کابلی

دراگلاین کابلی یکی از رایج ترین ساختارهای این ماشین حفاری است که کنترل حرکت باکت در آن توسط مجموعه ای از کابل های فولادی قدرتمند انجام می شود. در این سیستم، کابل کشش یا Drag Rope باکت را روی سطح زمین به سمت دستگاه می کشد تا عملیات برداشت خاک و مواد انجام شود و کابل بالابر یا Hoist Rope وظیفه بالا آوردن باکت پس از پر شدن را بر عهده دارد. هماهنگی این دو کابل باعث می شود اپراتور بتواند باکت را در فاصله ای نسبتا زیاد از بدنه اصلی ماشین کنترل کند و عملیات حفاری را بدون نیاز به نزدیک شدن دستگاه به محل برداشت انجام دهد.

این نوع دراگلاین بیشتر برای حفاری و جابه جایی خاک، شن، ماسه، روباره معدنی و مواد سست تا نیمه متراکم مناسب است. طول بوم و سیستم کابل بندی، شعاع کاری گسترده ای در اختیار دستگاه قرار می دهد و به همین دلیل در پروژه هایی که دسترسی مستقیم ماشین به محل حفاری دشوار است، عملکرد مناسبی دارد. البته بهره برداری صحیح از دراگلاین کابلی به وضعیت فنی کابل ها، قرقره ها، درام ها و تجهیزات هدایت کابل وابسته است. فرسودگی، پارگی رشته های کابل یا تنظیم نبودن کشش می تواند دقت حرکت باکت را کاهش دهد و حتی باعث توقف عملیات شود. به همین دلیل بازدید دوره ای و نگهداری سیستم کابل یکی از مهم ترین اقدامات در بهره برداری از این نوع دراگلاین است.

دراگلاین خزنده

دراگلاین خزنده به شاسی زنجیری مجهز است و به همین دلیل در مقایسه با دراگلاین های بسیار بزرگ و ثابت، قابلیت جابه جایی بیشتری در محدوده پروژه دارد. زنجیرهای پهن دستگاه سطح تماس زیادی با زمین ایجاد می کنند و وزن ماشین را در سطح بزرگ تری توزیع می کنند. این ویژگی باعث کاهش فشار نقطه ای بر خاک شده و امکان حرکت دستگاه را روی برخی زمین های نسبتا نرم، ناهموار یا آماده نشده فراهم می کند.

یکی از مزیت های اصلی این مدل، امکان تغییر محل استقرار در طول پروژه است. در پروژه هایی که جبهه حفاری به تدریج جابه جا می شود، دراگلاین خزنده می تواند بدون نیاز به تجهیزات حمل بسیار پیچیده، در محدوده کار حرکت کرده و در موقعیت جدید مستقر شود. البته سرعت حرکت آن در مقایسه با ماشین آلاتی مانند بیل مکانیکی معمولی پایین است و برای جابه جایی های طولانی طراحی نشده است.

دراگلاین خزنده معمولا در پروژه های عمرانی بزرگ، حفاری کانال ها، عملیات خاکبرداری، استخراج برخی مواد معدنی و جابه جایی حجم قابل توجهی از خاک به کار می رود. انتخاب این مدل زمانی منطقی است که علاوه بر شعاع کاری مناسب، قابلیت مانور و تغییر موقعیت دستگاه نیز اهمیت داشته باشد. شرایط زمین، وزن دستگاه، ظرفیت باکت و طول بوم از مهم ترین عواملی هستند که هنگام انتخاب دراگلاین خزنده باید بررسی شوند.

دراگلاین راه رونده

دراگلاین راه رونده یا Walking Dragline یکی از بزرگ ترین و سنگین ترین انواع دراگلاین است که معمولا برای معادن روباز و پروژه های استخراج در مقیاس بسیار وسیع مورد استفاده قرار می گیرد. ابعاد و وزن این دستگاه ها به اندازه ای زیاد است که استفاده از شاسی خزنده معمولی برای حرکت آنها مناسب نیست. به همین دلیل، دستگاه به مکانیزم ویژه ای مجهز می شود که امکان حرکت مرحله ای یا اصطلاحا راه رفتن ماشین روی سطح معدن را فراهم می کند.

در این مکانیزم، دستگاه با استفاده از کفشک ها یا تجهیزات حرکتی مخصوص، بدنه خود را به صورت متناوب جابه جا می کند. سرعت حرکت بسیار پایین است و انتقال دستگاه از یک نقطه به نقطه دیگر ممکن است زمان زیادی نیاز داشته باشد، اما هدف اصلی این نوع دراگلاین سرعت جابه جایی نیست. مزیت اصلی آن ظرفیت بسیار بالای باکت، طول زیاد بوم و توانایی برداشت و انتقال حجم بسیار زیادی از مواد در هر چرخه کاری است.

دراگلاین راه رونده بیشتر برای برداشت روباره در معادن زغال سنگ، معادن روباز بزرگ و پروژه هایی استفاده می شود که میلیون ها مترمکعب خاک یا سنگ باید طی دوره های طولانی جابه جا شود. شعاع کاری گسترده این ماشین اجازه می دهد مواد از فاصله زیاد برداشت و در محل دیگری تخلیه شوند، بدون اینکه دستگاه دائما نیاز به تغییر موقعیت داشته باشد. به همین دلیل، در دراگلاین معدن معمولا استفاده از مدل راه رونده زمانی توجیه اقتصادی دارد که حجم عملیات بسیار بالا، مدت پروژه طولانی و نیاز به برداشت پیوسته روباره وجود داشته باشد.

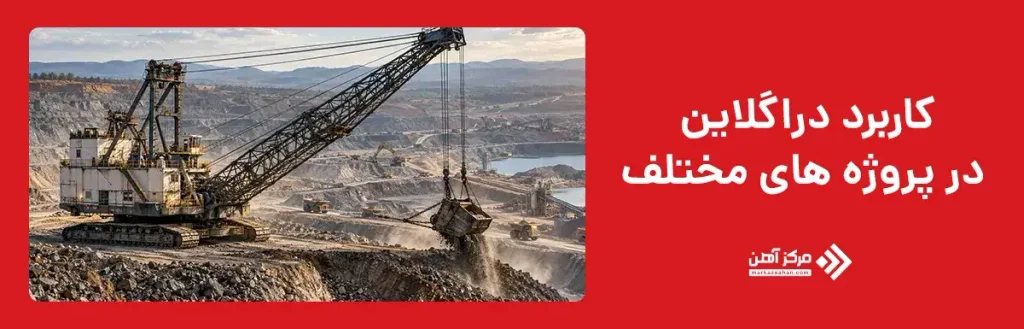

کاربرد دراگلاین در پروژه های مختلف

کاربرد دراگلاین بیشتر در پروژه هایی دیده می شود که نیاز به حفاری از فاصله زیاد، برداشت حجم بالای مواد یا فعالیت در نقاطی با دسترسی محدود وجود دارد. معادن روباز یکی از مهم ترین حوزه های استفاده از این ماشین هستند؛ زیرا می توان روباره را بدون نزدیک شدن مداوم دستگاه به لبه حفاری جابه جا کرد. حفر کانال های عریض، برداشت رسوبات و برخی عملیات خاکبرداری حجیم نیز از دیگر زمینه هایی هستند که این تجهیزات می توانند در آنها موثر باشند.

در پروژه های آبی نیز از این ماشین برای لایروبی برخی کانال ها، حوضچه ها و محدوده های کم عمق استفاده می شود، البته انتخاب آن به شرایط بستر و امکان استقرار دستگاه بستگی دارد. در پروژه های عمرانی، اگر وسعت کار محدود باشد معمولا ماشین های کوچک تر و چابک تر اقتصادی تر هستند. برای شناخت بهتر ابعاد و ساختار مدل های مختلف، مشاهده عکس دراگلاین در پروژه های معدنی نشان می دهد که تفاوت ابعاد این ماشین با تجهیزات متداول خاکبرداری تا چه اندازه می تواند زیاد باشد.

مزایا و معایب بیل مکانیکی کششی

بیل مکانیکی کششی به دلیل ساختار کابلی و شعاع کاری زیاد، برای پروژه هایی مناسب است که حجم برداشت بالا، فاصله زیاد از محل استقرار دستگاه و دسترسی دشوار به محدوده حفاری وجود دارد. این ماشین در معادن روباز، عملیات لایروبی و خاکبرداری های وسیع می تواند عملکرد موثری داشته باشد، اما در مقابل برای حفاری های دقیق و محیط های محدود همیشه انتخاب مناسبی نیست. بررسی همزمان مزایا و معایب آن کمک می کند مشخص شود استفاده از این دستگاه از نظر فنی و اقتصادی برای پروژه توجیه دارد یا خیر.

مزایا:

• شعاع کاری زیاد و امکان برداشت مواد از فاصله دور
• توان مناسب برای جابجایی حجم بالای خاک و مواد معدنی
• امکان حفاری در نقاط پایین تر از سطح استقرار دستگاه
• مناسب برای معادن روباز و عملیات گسترده
• قابلیت استفاده در برخی پروژه های لایروبی
• کاهش نیاز به جابجایی مداوم دستگاه در محدوده کار

معایب:

• دقت کمتر نسبت به ماشین های هیدرولیکی در حفاری ظریف
• نیاز به فضای مناسب برای چرخش و عملکرد دستگاه
• هزینه بالا در مدل های بزرگ معدنی
• پیچیدگی بیشتر در نگهداری کابل ها و تجهیزات مکانیکی
• وابستگی زیاد عملکرد به مهارت اپراتور
• مناسب نبودن برای برخی زمین های بسیار سخت و پروژه های کوچک

دراگلاین یکی از ماشین آلات تخصصی حفاری است که به دلیل استفاده از بوم بلند، باکت کششی و سیستم کابل، برای برداشت مواد از فاصله زیاد و اجرای عملیات در محدوده های وسیع کاربرد دارد. این ماشین بیشتر در معادن روباز، پروژه های خاکبرداری حجیم، حفر کانال و برخی عملیات لایروبی مورد استفاده قرار می گیرد و انتخاب آن باید بر اساس نوع زمین، حجم عملیات، شعاع کاری و شرایط پروژه انجام شود.

شناخت اجزا، شیوه عملکرد، انواع و محدودیت های دراگلاین کمک می کند این دستگاه با سایر ماشین آلات حفاری به درستی مقایسه شود. مدل های کابلی، خزنده و راه رونده هرکدام برای شرایط مشخصی مناسب هستند و نمی توان یک مدل را برای همه پروژه ها بهترین گزینه دانست. در نهایت، زمانی استفاده از دراگلاین توجیه فنی دارد که نیاز به دسترسی زیاد، ظرفیت برداشت بالا و فعالیت در مقیاس بزرگ وجود داشته باشد.
