الکترود ایساب چیست و چه ویژگی هایی دارد؟

الکترود ایساب یکی از شناخته شده ترین گروه های مواد مصرفی جوشکاری است که برای اتصال، تعمیر و بازسازی قطعات فلزی در صنایع مختلف مورد استفاده قرار می گیرد. شرکت ESAB انواع الکترود روکش دار را برای جوشکاری فولاد کربنی، فولاد کم آلیاژ، فولاد زنگ نزن، چدن و قطعات در معرض سایش تولید می کند. در پروژه های ساختمانی و صنعتی، علاوه بر نوع و قیمت الکترود، عواملی مانند قیمت آهن نیز می توانند بر هزینه نهایی ساخت و اجرای اتصالات فولادی تاثیر بگذارند. کیفیت پایدار روکش، تشکیل قوس یکنواخت، کنترل مناسب سرباره و ایجاد فلز جوش با خواص مشخص از مهم ترین دلایل استفاده از محصولات ایساب هستند. با این حال، انتخاب الکترود باید بر اساس کد فنی، قطر، نوع جریان، مقاومت کششی و سازگاری آن با فلز پایه انجام شود.

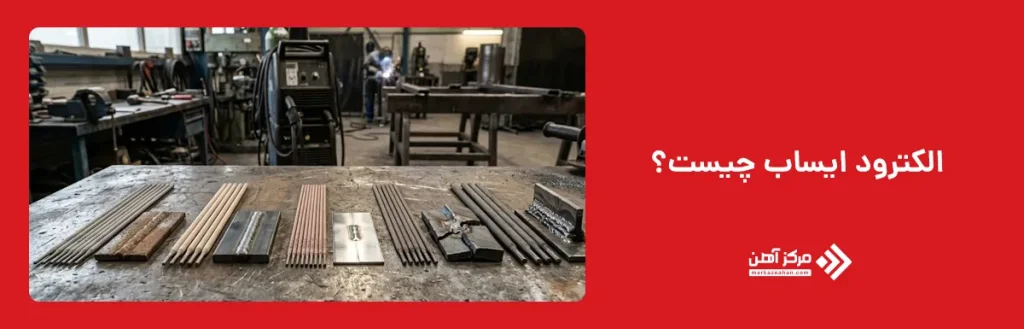

الکترود ایساب چیست؟

برای افرادی که می خواهند بدانند الکترود جوشکاری چیست، باید گفت الکترود قطعه ای مصرفی یا غیر مصرفی است که جریان الکتریکی را به محل اتصال منتقل می کند و در مدل های روکش دار، فلز پرکننده جوش را نیز تامین می کند. الکترود ایساب به مجموعه ای از الکترودهای تولید شده یا عرضه شده تحت برند ESAB گفته می شود که برای فرایند جوشکاری قوسی دستی یا SMAW طراحی شده اند. هر الکترود از یک مغزی فلزی و پوششی شیمیایی تشکیل می شود که وظیفه ایجاد گاز محافظ، پایدار کردن قوس، تشکیل سرباره و کنترل خواص فلز جوش را بر عهده دارد. ترکیب روکش در مدل های روتیلی، بازی، سلولزی، استیل یا سخت پوشانی متفاوت است و همین تفاوت، رفتار الکترود را هنگام روشن شدن قوس، نفوذ، جدا شدن سرباره و ایجاد خواص مکانیکی مشخص می کند. برای مثال، OK 46.00 یک الکترود روتیلی با روشن شدن آسان و قابلیت جوشکاری در وضعیت های مختلف است، اما OK 48.00 یک الکترود کم هیدروژن برای ایجاد جوش مقاوم و کاهش احتمال ترک محسوب می شود. بنابراین، نام ایساب به تنهایی مشخص کننده کاربرد نیست و کد محصول باید مبنای انتخاب نهایی قرار گیرد.

جدول مشخصات فنی الکترود ایساب

مشخصات فنی الکترودهای ایساب با توجه به مدل، نوع پوشش و کاربرد آن ها تغییر می کند و نمی توان یک مقدار ثابت را برای تمام محصولات این برند در نظر گرفت. هنگام بررسی هر مدل الکترود ESAB باید طبقه بندی استاندارد، نوع جریان مجاز، وضعیت جوشکاری، جنس فلز جوش، مقاومت مکانیکی، میزان هیدروژن قابل انتشار و قطرهای قابل عرضه بررسی شود. مدل های روتیلی معمولا برای عملیات عمومی، ورق های نازک، خال جوش و تعمیرات سبک مناسب هستند، در حالی که الکترودهای بازی یا کم هیدروژن در سازه های تحت بار و اتصالات حساس به کار می روند. الکترودهای استیل و سخت پوشانی نیز باید بر اساس میزان سایش، ضربه، خوردگی یا دمای کاری انتخاب شوند. مشخصات نهایی هر محصول باید با برگه فنی همان کد تجاری و الزامات دستورالعمل جوشکاری پروژه مطابقت داده شود.

مدل یا خانواده	نوع پوشش یا فلز جوش	طبقه بندی رایج	جریان قابل استفاده	وضعیت جوشکاری	کاربرد اصلی
OK 46.00	روتیلی	E6013	AC و DC	اغلب وضعیت ها، از جمله عمودی سرازیر	جوشکاری عمومی، خال جوش، پاس ریشه و ورق های معمولی
OK 48.00	بازی و کم هیدروژن	E7018	عمدتا DC مثبت و در برخی نسخه ها AC	اغلب وضعیت ها	سازه های فولادی، فولادهای کربنی و کربن منگنز
OK 48.15	بازی کم هیدروژن	E7018	AC و DC	اغلب وضعیت ها	جوشکاری عمومی سازه ای با قابلیت عملکرد مناسب روی AC
OK 309L	استیل آستنیتی	E309L	بر اساس مشخصات محصول	اغلب وضعیت ها	اتصال فولاد زنگ نزن به فولاد کربنی و لایه واسط
OK Weartrode 55 HD	سخت پوشانی مارتنزیتی	وابسته به بازار عرضه	بر اساس برگه فنی	متناسب با قطعه	بازسازی قطعات در معرض سایش و ضربه، با سختی حدود 57 HRC
خانواده الکترود چدن ایساب	پایه نیکل، آهن نیکل یا آلیاژی	وابسته به مدل	معمولا DC یا AC/DC	بیشتر تخت و افقی	تعمیر ترک، شکستگی و بازسازی قطعات چدنی

اطلاعات عملکردی مدل های درج شده در جدول بر مبنای معرفی رسمی ESAB تهیه شده است؛ با این حال، جریان دقیق، قطر، ولتاژ قوس و شرایط بازپخت باید از دیتاشیت همان کد تجاری استخراج شود.

انواع الکترود ایساب

برای شناخت دقیق محصولات ایساب، ابتدا باید با انواع الکترود جوشکاری و تفاوت آن ها از نظر جنس مغزی، نوع پوشش و کاربرد آشنا شد. الکترودهای ایساب را می توان در گروه های فولاد نرم و کم آلیاژ، الکترود استیل، الکترود چدن، محصولات کم هیدروژن و الکترودهای سخت پوشانی طبقه بندی کرد. الکترودهای روتیلی برای جوشکاری عمومی و اجرای آسان مناسب هستند، در حالی که مدل های کم هیدروژن در اتصالات حساس و سازه های تحت تنش استفاده می شوند. الکترود استیل ایساب برای فولادهای زنگ نزن و اتصال فلزات غیر همجنس کاربرد دارد و الکترود ایساب ضد سایش نیز برای بازسازی قطعاتی به کار می رود که در معرض اصطکاک، ضربه یا سایش شدید قرار دارند.

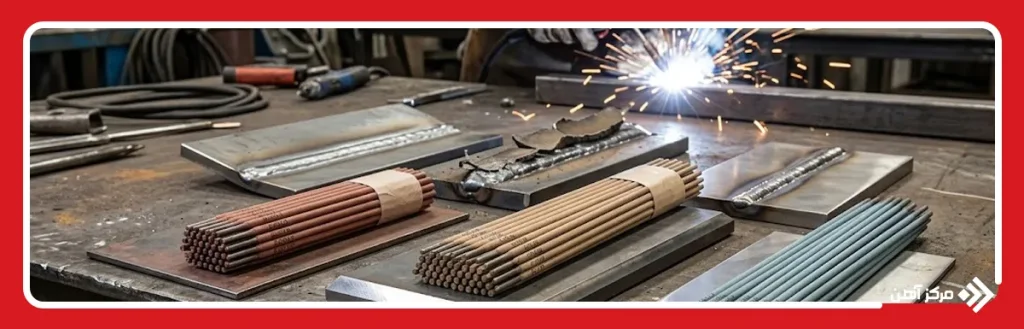

پرکاربردترین مدل های الکترود ایساب

مدل های OK 46.00 و OK 48.00 را می توان در میان شناخته شده ترین الکترودهای ایساب برای فولاد کربنی قرار داد. OK 46.00 یک الکترود روتیلی با قوس نرم، قابلیت روشن شدن و روشن شدن مجدد مناسب، مهره جوش یکنواخت و سرباره ای است که معمولا به راحتی جدا می شود؛ به همین دلیل برای جوش های کوتاه، خال جوش، پاس ریشه و اتصال ورق های معمولی انتخاب مناسبی است. در مقابل، OK 48.00 در گروه الکترودهای بازی کم هیدروژن قرار می گیرد و برای ایجاد فلز جوش چقرمه و مقاوم در برابر ترک در فولادهای کربنی، کربن منگنز و برخی فولادهای ریزدانه کاربرد دارد. مدل OK 48.15 نیز برای کار با جریان متناوب یا مستقیم عرضه شده و در دستگاه هایی که خروجی AC دارند قابل استفاده است. در بخش فولاد زنگ نزن، مدل هایی مانند OK 309L برای اتصال استیل به فولاد کربنی یا ایجاد لایه واسط مورد توجه هستند. انتخاب نهایی بین این مدل ها باید با توجه به ضخامت قطعه، نوع اتصال، وضعیت جوشکاری، پیش گرم، دمای بین پاسی و خواص مورد نیاز فلز جوش انجام شود.

کاربرد الکترود ایساب در صنایع مختلف

الکترود ایساب در صنایع ساختمانی، نفت و گاز، پتروشیمی، نیروگاهی، معدنی، کشتی سازی، ماشین سازی، حمل و نقل و تعمیرات صنعتی مورد استفاده قرار می گیرد. در ساختمان سازی و ساخت سازه های فولادی، الکترودهای فولاد کربنی برای اتصال تیر، ستون، ورق تقویتی، بادبند و قطعات جانبی کاربرد دارند، اما مدل مصرفی باید با گرید فولاد و دستورالعمل جوشکاری سازگار باشد. در صنایع نفت، گاز و پتروشیمی، کنترل هیدروژن، چقرمگی فلز جوش و کیفیت اتصال اهمیت بیشتری دارد و معمولا از الکترودهای کم هیدروژن یا آلیاژی استفاده می شود. الکترود استیل ایساب برای ساخت مخازن زنگ نزن، تجهیزات فرایندی، خطوط انتقال سیالات خورنده و اتصال فولادهای غیر همجنس مناسب است. در صنایع سیمان، معدن و کشاورزی نیز الکترود ایساب ضد سایش برای بازسازی تیغه، چکش، غلتک، میکسر، باکت و تجهیزات در تماس با مواد ساینده به کار می رود. الکترودهای مخصوص چدن نیز در تعمیر قطعات ریختگی ارزشمند هستند و می توانند هزینه تعویض کامل قطعه را کاهش دهند، مشروط بر آنکه آماده سازی شیار، پیش گرم و توالی جوشکاری به شکل کنترل شده اجرا شود.

به طور کلی انتخاب الکترود ایساب در هر صنعت فقط به نوع فلز پایه محدود نمی شود، بلکه شرایط کاری قطعه نیز نقش تعیین کننده دارد. عواملی مانند دمای کاری، میزان تنش مکانیکی، نوع بارگذاری (استاتیکی یا دینامیکی)، و حتی شرایط محیطی مثل رطوبت یا تماس با مواد شیمیایی باید در نظر گرفته شود. به همین دلیل در پروژه های حساس، مهندسان جوشکاری قبل از انتخاب الکترود، WPS یا دستورالعمل جوشکاری را بررسی می کنند تا از بروز ترک، تخلخل یا ضعف اتصال جلوگیری شود. این موضوع به ویژه در صنایع نفت و نیروگاهی اهمیت بیشتری دارد، زیرا کوچک ترین نقص در جوش می تواند منجر به خسارت های سنگین یا توقف تولید شود.

مزایای استفاده از الکترود ایساب

یکی از مهم ترین مزایای الکترودهای ایساب، تنوع محصولات برای فلزات و شرایط کاری مختلف است؛ موضوعی که امکان انتخاب دقیق تر ماده مصرفی را برای جوشکاری عمومی، سازه ای، ضد سایش، استیل، چدن و فولادهای آلیاژی فراهم می کند. پایداری مناسب قوس، رفتار قابل کنترل حوضچه مذاب و تشکیل سرباره یکنواخت از ویژگی های مهم الکترود ESAB هستند که اجرای جوش را ساده تر می کنند. برخی مدل های روتیلی این برند برای تعمیرات و جوش های کوتاه مناسب هستند، در حالی که محصولات کم هیدروژن برای کاهش احتمال ترک در اتصالات حساس طراحی شده اند. وجود اطلاعات فنی و طبقه بندی استاندارد نیز به مهندس جوش اجازه می دهد محصول را بر اساس WPS انتخاب کند. این مزایا زمانی حفظ می شوند که الکترود اصل باشد و پارامترهای جوشکاری به درستی تنظیم شوند.

در خرید الکترود ایساب به چه نکاتی توجه کنیم؟

در خرید الکترود ایساب ابتدا باید نوع فلز پایه، ضخامت قطعه، شکل اتصال، وضعیت جوشکاری و خواص مکانیکی مورد نیاز مشخص شود. کد فنی الکترود ESAB، طبقه بندی AWS یا EN، قطر، طول، نوع پوشش، قطبیت، جریان مجاز و تاریخ تولید باید روی بسته بندی کنترل شود. برای پروژه های سازه ای یا حساس، لازم است محصول با دستورالعمل جوشکاری تایید شده، گواهی متریال و الزامات دستگاه نظارت مطابقت داشته باشد. پارگی بسته، زنگ زدگی مغزی، ترک خوردگی روکش یا نشانه های جذب رطوبت می توانند کیفیت الکترود را کاهش دهند. همچنین خرید از تامین کننده معتبر و بررسی اصالت لیبل، شماره بچ و کشور تولیدکننده برای جلوگیری از تهیه کالای تقلبی ضروری است.

نکات مهم برای نگهداری الکترود ایساب

شرایط نگهداری الکترود ESAB تاثیر مستقیمی بر پایداری قوس، میزان هیدروژن فلز جوش و احتمال ایجاد تخلخل یا ترک دارد. بسته ها باید در انباری خشک، تمیز، دارای تهویه مناسب و دور از تماس مستقیم با کف، دیوار مرطوب، بارندگی، بخار و مواد شیمیایی قرار گیرند. الکترودهای کم هیدروژن پس از باز شدن بسته نسبت به جذب رطوبت حساس تر هستند و باید مطابق دستورالعمل سازنده در آون نگهداری یا در صورت مجاز بودن، با چرخه مشخص بازپخت شوند. دمای بازپخت را نباید به صورت تجربی تعیین کرد، زیرا حرارت بیش از حد می تواند پوشش الکترود را ترک دهد یا ترکیب آن را تغییر دهد. بسته های باز شده باید برچسب گذاری شوند تا زمان خروج از بسته و شرایط مصرف آن ها قابل کنترل باشد. همچنین نباید الکترود سرد را مستقیما وارد آون بسیار گرم کرد، زیرا شوک حرارتی ممکن است به روکش آسیب بزند. الکترودهای مرطوب، ترک خورده، روغنی یا دارای روکش جدا شده نباید در جوش های حساس مصرف شوند و دستورالعمل نگهداری هر مدل باید از برگه فنی یا راهنمای رسمی همان محصول استخراج شود.

الکترود ایساب مجموعه گسترده ای از مواد مصرفی جوشکاری است که برای اتصال فولاد کربنی، فولاد کم آلیاژ، استیل، چدن و بازسازی قطعات سایشی تولید می شود. ویژگی هایی مانند قوس پایدار، روکش مهندسی شده، تنوع مدل، قابلیت انتخاب بر اساس استاندارد و امکان دستیابی به خواص مکانیکی مشخص، این محصولات را به گزینه ای رایج در پروژه های ساختمانی و صنعتی تبدیل کرده است. با این حال، بهترین الکترود ایساب برای تمام کاربردها یک مدل واحد نیست؛ الکترود روتیلی برای عملیات عمومی، الکترود کم هیدروژن برای اتصالات حساس، الکترود استیل برای فولادهای زنگ نزن و الکترود سخت پوشانی برای قطعات در معرض سایش طراحی شده است. برای خرید صحیح باید کد محصول، طبقه بندی فنی، نوع جریان، قطر، اصالت بسته بندی و سازگاری با فلز پایه بررسی شود. نگهداری در محیط خشک، کنترل رطوبت و رعایت دستورالعمل بازپخت نیز نقش مهمی در حفظ کیفیت الکترود و جلوگیری از عیوب جوش دارد.
