درب ضد حریق چیست و چگونه عمل می کند؟

درب ضد حریق یکی از اجزای اصلی سیستم حفاظت غیر فعال در برابر آتش (Passive Fire Protection) است که برای محدود کردن گسترش شعله، حرارت و در شرایط مشخص دود بین بخش های مختلف ساختمان به کار می رود. عملکرد واقعی این درب فقط به جنس لنگه وابسته نیست، بلکه مجموعه ای شامل لنگه، چهارچوب، لولا، قفل، آرام بند، نوار منبسط شونده و درزبندی باید به صورت هماهنگ عمل کنند. در مدل های فلزی، نوع و ضخامت ورق نیز بر ساختار و هزینه تولید اثر دارد و به همین دلیل تغییرات قیمت آهن می تواند یکی از عوامل موثر بر بهای محصول باشد. برای شناخت ساختار، انواع، ابعاد، استانداردها، کاربردها و اصول نصب درب ضد حریق، ادامه این مقاله را بخوانید.

درب ضد حریق چیست؟

درب ضد حریق یا Fire Rated Door در تعریف مهندسی، یک مجموعه محافظ گشودگی یا Opening Protective Assembly است که پس از قرار گرفتن در معرض منحنی مشخص دما و زمان، باید برای مدت تعیین شده معیارهای آزمون را حفظ کند. بنابراین استفاده از عبارت «درب نسوز» برای تمام این محصولات از نظر فنی دقیق نیست؛ زیرا هدف اصلی جلوگیری دائمی از سوختن نیست، بلکه حفظ یکپارچگی مجموعه در بازه زمانی مشخص، محدود کردن عبور شعله و فراهم کردن فرصت برای تخلیه افراد و عملیات آتش نشانی است. درجه مقاومت می تواند بسته به طراحی و گواهی آزمون 20، 30، 45، 60، 90، 120 دقیقه یا در برخی سیستم ها بیشتر باشد و نمی توان بدون مشاهده مستندات محصول، یک زمان ثابت برای تمام درب ها اعلام کرد. در استانداردهای معتبر، عملکرد مجموعه کامل درب و نه فقط ورق یا هسته آن ارزیابی می شود.

درب ضد حریق از نظر عملکرد با درب ضد آب تفاوت اساسی دارد. درب ضد آب برای مقاومت در برابر رطوبت، نفوذ آب یا محیط مرطوب طراحی می شود، اما Fire Door باید در برابر شرایط شدید حرارتی و فشار ناشی از حریق عملکرد مشخصی داشته باشد. در زمان آتش سوزی، بسته شدن صحیح درب باعث می شود فضای درگیر حریق از مسیر خروج یا بخش مجاور جدا بماند. درزهای پیرامونی نیز در بسیاری از سیستم ها به کمک نوارهای منبسط شونده حرارتی (Intumescent Seals) کنترل می شوند؛ این مواد با افزایش دما منبسط شده و فضاهای اطراف لنگه را محدود می کنند. اگر کنترل دود نیز الزام پروژه باشد، باید مجموعه دارای گسکت و مشخصات Smoke Control مناسب باشد؛ زیرا مقاومت حریق و کنترل دود دو ویژگی مرتبط اما مستقل هستند.

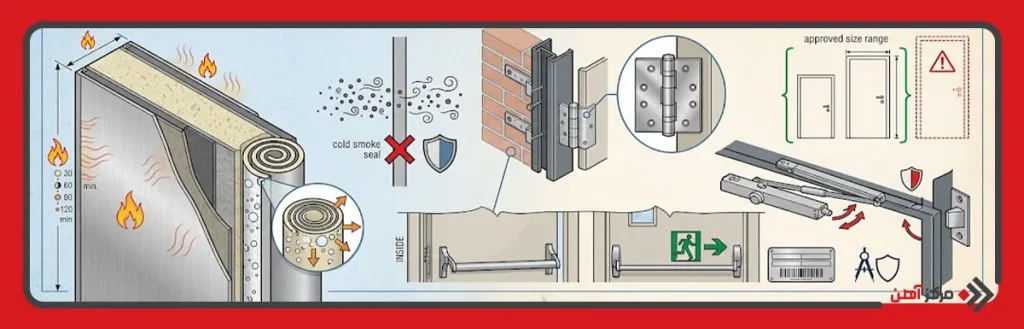

مشخصات فنی درب ضد حریق

مشخصات فنی باید بر اساس محل نصب، درجه مقاومت مورد نیاز دیوار، الزامات مسیر خروج و گزارش آزمون محصول بررسی شود. مهم ترین پارامترهای فنی عبارتند از:

• درجه مقاومت حریق (Fire Rating): مدت زمانی است که مجموعه درب تحت آزمون استاندارد الزامات تعیین شده را حفظ می کند. ریتینگ های 30، 60، 90 و 120 دقیقه در پروژه های ساختمانی بسیار متداول هستند.
• ابعاد درب ضد حریق: عرض و ارتفاع مجاز باید با نیاز مسیر خروج و محدوده ابعادی تایید شده در گزارش آزمون هماهنگ باشد. بزرگ تر کردن یک محصول آزمون شده بدون ارزیابی فنی می تواند اعتبار عملکرد حریق آن را زیر سوال ببرد.
• ضخامت لنگه: ضخامت به نوع هسته، تعداد لایه ها، جنس پوسته و طراحی سازنده بستگی دارد. ضخامت بیشتر به تنهایی به معنای مقاومت حریق بالاتر نیست.
• جنس چهارچوب: در مدل های فلزی معمولا از پروفیل یا ورق فولادی فرم داده شده استفاده می شود. چهارچوب باید جزئی از سیستم تایید شده باشد و اتصال آن به دیوار مطابق جزئیات اجرایی انجام شود.
• هسته مقاوم حرارتی: هسته می تواند از ترکیبات معدنی، صفحات مقاوم حریق یا ساختارهای مهندسی شده دیگر ساخته شود. نوع دقیق آن باید با نمونه آزمون شده تطابق داشته باشد.
• لولاهای مقاوم حریق: وزن لنگه و شرایط حرارتی شدید، استفاده از لولای مناسب و دارای ظرفیت کافی را ضروری می کند.
• آرام بند (Door Closer): درب باید پس از عبور افراد بتواند بدون دخالت دستی بسته شود و در موقعیت بسته قرار گیرد. عملکرد ناقص آرام بند یکی از خطرناک ترین نقص های اجرایی است.
• سیستم قفل و چفت: بسته شدن لنگه کافی نیست و در بسیاری از مجموعه ها درب باید پس از بسته شدن به صورت مثبت چفت شود تا فشار و تغییر شکل ناشی از حریق باعث باز شدن آن نشود.
• نوار منبسط شونده: این نوار در اثر افزایش دما حجیم می شود و به محدود کردن شکاف های اطراف لنگه کمک می کند.
• گسکت کنترل دود: هر درب مقاوم حریق الزاما Smoke Door نیست. اگر جلوگیری از نشت دود مورد نیاز باشد، گسکت و آزمون مربوط به کنترل دود نیز باید بررسی شود.
• یراق خروج اضطراری: در مسیرهای پرتردد یا خروج، ممکن است استفاده از دستگیره پانیک یا Panic Exit Device ضرورت داشته باشد. نوع یراق نباید عملکرد حریق مجموعه را مختل کند.
• پلاک مشخصات: یک درب تایید شده باید اطلاعات قابل رهگیری مانند درجه مقاومت، سازنده یا مرجع صدور گواهی و مشخصات سیستم را مطابق نظام گواهی مربوط داشته باشد.

ساختار درب ضد حریق

ساختار درب ضد حریق را باید به صورت یک Assembly بررسی کرد. در مدل فولادی، دو پوسته فلزی در طرفین قرار می گیرند و فضای داخلی با هسته ای طراحی شده برای کنترل انتقال حرارت و حفظ پایداری پر می شود. لبه های لنگه، نقاط اتصال لولا، محل نصب قفل و نواحی قرارگیری یراق معمولا تقویت می شوند، زیرا تمرکز تنش در این نقاط می تواند موجب تغییر شکل زودهنگام شود. طراحی داخلی نیز باید امکان انبساط حرارتی کنترل شده را فراهم کند؛ زیرا ورق فولادی تحت حرارت تغییر ابعاد می دهد و اگر تقویت کننده ها و اتصالات نامناسب باشند، لنگه ممکن است تاب بردارد.

چهارچوب نیز بخش جدایی ناپذیر ساختار است. فضای بین فریم و دیوار باید مطابق سیستم تایید شده با مصالح مناسب پر و درزبندی شود و استفاده اتفاقی از فوم یا مصالحی که مشخصات حریق آن ها معلوم نیست قابل قبول نیست. در پیرامون لنگه نیز مقدار لقی اهمیت دارد؛ شکاف بیش از حد می تواند مسیر عبور گازهای داغ ایجاد کند، در حالی که فاصله بسیار کم ممکن است در اثر انبساط حرارتی موجب گیر کردن لنگه شود. به همین دلیل ساختار مناسب نتیجه هماهنگی جنس، هندسه، یراق و روش نصب است و تنها با افزایش ضخامت ورق نمی توان یک درب معمولی را به درب ضد حریق تبدیل کرد.

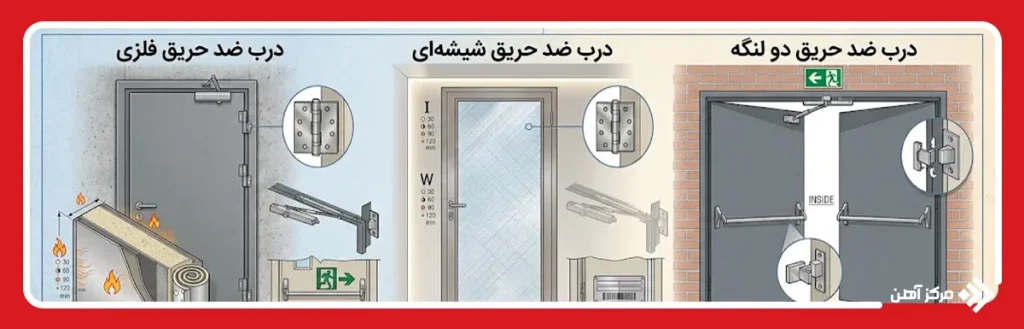

انواع درب ضد حریق

انواع درب ضد حریق را می توان بر اساس جنس، تعداد لنگه، نوع بازشو و محل کاربرد دسته بندی کرد. انتخاب نوع مناسب باید بر اساس گزارش آزمون، ابعاد بازشو، ظرفیت مسیر خروج و معماری ساختمان انجام شود و ظاهر مشابه دو محصول لزوما به معنای عملکرد یکسان آن ها نیست.

درب ضد حریق فلزی

درب ضد حریق فلزی یکی از پرکاربردترین گزینه ها در راه پله، موتورخانه، پارکینگ، فضاهای صنعتی و اتاق های تاسیسات است. پوسته این مدل معمولا از فولاد ساخته می شود و هسته داخلی با مواد مقاوم در برابر حرارت تکمیل می شود. مزیت فولاد، استحکام مکانیکی مناسب و امکان ساخت چهارچوب یکپارچه و مقاوم است؛ با این حال خود فولاد در دمای بالا مقاومت مکانیکی اولیه را حفظ نمی کند و انتقال حرارت بالایی دارد. در نتیجه طراحی هسته و جزئیات اتصال برای عملکرد صحیح ضروری است.

در انتخاب این مدل نباید فقط ضخامت ورق معیار قرار گیرد. نوع هسته، شکل تقویت کننده ها، نوع لولا، قفل، آرام بند، نوارهای درزبندی و نتیجه آزمون حریق اهمیت بیشتری دارند. پوشش سطحی نیز معمولا با رنگ پودری کوره ای یا سیستم های مناسب محیط اجرا می شود تا مقاومت در برابر خوردگی افزایش یابد.

درب ضد حریق شیشه ای

درب ضد حریق شیشه ای برای فضاهایی استفاده می شود که علاوه بر جداسازی حریق، حفظ دید، انتقال نور یا الزامات معماری اهمیت دارد. شیشه معمولی یا حتی شیشه سکوریت عادی را نمی توان به عنوان شیشه مقاوم حریق در نظر گرفت. این سیستم ها از شیشه های تخصصی Fire Rated Glazing و قاب هایی استفاده می کنند که به صورت مجموعه آزمایش شده اند.

عملکرد شیشه نیز ممکن است بر اساس معیارهایی مانند یکپارچگی در برابر شعله (Integrity) و محدود کردن انتقال حرارت (Insulation) طبقه بندی شود. بنابراین عبارت «شیشه ضد حریق» بدون ذکر کلاس عملکرد، زمان مقاومت و سیستم قاب اطلاعات کافی در اختیار طراح قرار نمی دهد. اندازه پنل شیشه ای نیز باید در محدوده تایید شده گواهی قرار داشته باشد.

درب ضد حریق تک لنگه و دو لنگه

درب تک لنگه برای بازشوهای معمول ساختمان استفاده می شود و از نظر تنظیم آرام بند و چفت، ساختار ساده تری دارد. درب ضد حریق دو لنگه برای بازشوهای عریض، مسیرهای خروج با ظرفیت بالاتر، بیمارستان ها، فضاهای صنعتی یا محل عبور تجهیزات کاربرد دارد. در مدل دو لنگه، عملکرد هماهنگ دو لنگه اهمیت زیادی دارد و در برخی سیستم ها Coordinator باید ترتیب بسته شدن لنگه فعال و غیر فعال را کنترل کند تا قفل و چفت به شکل صحیح درگیر شوند. الزامات عملکرد هماهنگ لنگه های جفت در چک لیست های بازرسی NFPA 80 نیز مورد توجه قرار گرفته است.

ویژگی	درب فلزی	درب شیشه ای	تک لنگه	دو لنگه
مقاومت مکانیکی	بالا	وابسته به سیستم قاب	بالا	بالا
امکان دید از دو طرف	محدود مگر با شیشه	بسیار مناسب	وابسته به طراحی	وابسته به طراحی
مناسب بازشو عریض	محدود	بسته به گواهی	کمتر	بسیار مناسب
پیچیدگی یراق	متوسط	بالا	کمتر	بیشتر
هماهنگی بسته شدن لنگه ها	ندارد	وابسته به مدل	ساده	بسیار مهم
کاربرد رایج	راه پله و تاسیسات	لابی و فضاهای معماری	خروج های متعارف	خروج های عریض و پرتردد

در نتیجه انتخاب میان این مدل ها نباید بر اساس ظاهر یا قیمت انجام شود. مهم ترین معیار، تطابق مجموعه پیشنهادی با Fire Rating مورد نیاز، اندازه درب ضد حریق، شرایط بازشو و گواهی محصول است. به ویژه در مدل دو لنگه، تغییر یراق یا حذف سیستم ترتیب دهنده بسته شدن می تواند عملکرد مجموعه را تغییر دهد.

کاربرد درب ضد حریق در ساختمان

هدف از نصب این درب ها ایجاد مرز مقاوم در برابر حریق، محافظت از مسیر تخلیه و کاهش احتمال انتقال آتش بین فضاهای مجاور است. کاربردهای اصلی شامل موارد زیر می شود:

• ورودی راه پله های فرار
• خروجی طبقات به راه پله محافظت شده
• ورودی موتورخانه
• اتاق برق و تابلوهای اصلی
• اتاق ژنراتور
• فضاهای تاسیساتی
• پارکینگ ها
• انبارهای دارای خطر حریق
• بیمارستان ها و مراکز درمانی
• ساختمان های اداری و تجاری
• کارخانه ها و سوله های صنعتی
• فضاهای تقسیم بندی شده با Fire Compartment
• برخی ورودی های شفت ها و اتاق های خدماتی

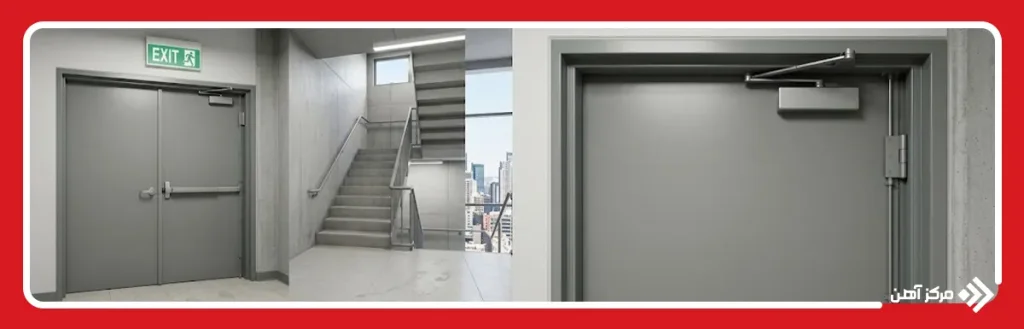

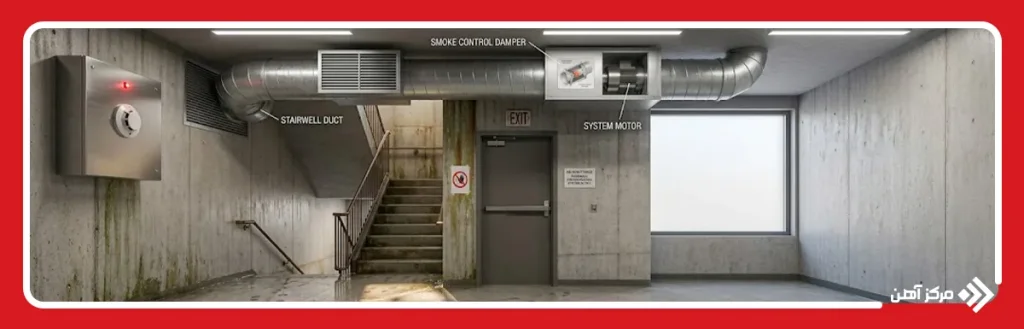

درب ضد حریق راه پله

درب ضد حریق راه پله یکی از مهم ترین اجزای حفاظت مسیر خروج است. راه پله محافظت شده باید تا حد امکان از محیط درگیر حریق جدا بماند تا ساکنان بتوانند از طبقات به فضای امن منتقل شوند. اگر درب ورودی راه پله باز بماند، دود و گازهای داغ می توانند وارد شفت پلکان شوند و اختلاف فشار و اثر دودکشی (Stack Effect) گسترش دود بین طبقات را تشدید کند. به همین علت Self Closing بودن درب و چفت شدن کامل آن اهمیت زیادی دارد.

ابعاد درب ضد حریق راه پله نیز یک عدد ثابت برای تمام ساختمان ها نیست. عرض مفید خروج با تعداد استفاده کنندگان، نوع کاربری، طراحی مسیر خروج و ضوابط پروژه ارتباط دارد. در بسیاری از محصولات ساختمانی ابعاد حدود 90 تا 110 سانتی متر برای عرض لنگه مشاهده می شود، اما این بازه را نباید به عنوان قانون عمومی تلقی کرد. ابعاد واقعی باید از نقشه مصوب مسیر خروج و محدوده ابعاد محصول آزمون شده استخراج شود. بنابراین در انتخاب درب ضد حریق استاندارد آتش نشانی ابتدا باید عرض مفید مورد نیاز و سپس امکان تامین همان ابعاد در گواهی فنی محصول کنترل شود.

استاندارد درب ضد حریق

استاندارد درب ضد حریق شامل دو گروه اصلی است: استاندارد آزمون و استاندارد نصب و نگهداری. استاندارد آزمون مشخص می کند مجموعه درب چگونه در کوره آزمایش شود و چه معیارهایی برای عبور شعله، پایداری یا کنترل حرارت بررسی شوند. استاندارد نصب نیز تعیین می کند محصول تایید شده چگونه در ساختمان اجرا، بازرسی و نگهداری شود. برای مثال UL 10C آزمون در شرایط فشار مثبت را پوشش می دهد و NFPA 80 بر نصب، بازرسی و نگهداری Opening Protectives تمرکز دارد.

در سیستم اروپایی، EN 1634-1 برای آزمون مقاومت حریق مجموعه درب استفاده می شود و نتایج طبق EN 13501-2 طبقه بندی می شوند. نماد E بیانگر Integrity یا یکپارچگی در برابر عبور شعله است، I به Insulation یا محدودیت انتقال حرارت مربوط می شود و S به عملکرد کنترل دود اشاره دارد. برای نمونه، EI2 60 نشان دهنده مجموعه ای با معیار یکپارچگی و عایق حرارتی در مدت 60 دقیقه بر اساس طبقه بندی مربوط است. آزمون کنترل دود نیز توسط EN 1634-3 پوشش داده می شود.

استاندارد یا ضابطه	حوزه کاربرد
NFPA 80	نصب، بازرسی، آزمون دوره ای و نگهداری درب ها و محافظ های گشودگی
NFPA 252	روش آزمون حریق مجموعه درب
UL 10B	آزمون حریق مجموعه درب در سیستم آمریکای شمالی
UL 10C	آزمون فشار مثبت مجموعه درب
UL 1784	ارزیابی نشت هوا و دود در Door Assembly
EN 1634-1	آزمون مقاومت حریق درب، شاتر و برخی گشودگی ها
EN 1634-3	آزمون کنترل و نشت دود درب و شاتر
EN 13501-2	طبقه بندی عملکرد مقاومت حریق و کنترل دود
BS 476 Part 22	روش آزمون مقاومت حریق اجزای غیر باربر از جمله درب ها
CAN/ULC-S104	روش کانادایی آزمون حریق مجموعه درب
ISO 3008	آزمون مقاومت حریق Door and Shutter Assemblies
مبحث سوم مقررات ملی ساختمان	ضوابط حفاظت ساختمان در برابر حریق و الزامات مرتبط با اجزای مسیر خروج در ایران

وجود نام یک استاندارد در کاتالوگ به تنهایی کافی نیست. باید گزارش آزمون، گواهی معتبر، درجه مقاومت، ابعاد نمونه، نوع چهارچوب، یراق، جهت آزمون و محدودیت های کاربرد بررسی شوند. همچنین مرجع دارای صلاحیت پروژه می تواند الزامات تکمیلی تعیین کند؛ بنابراین برای دریافت تاییدیه، مشخصات محصول باید با نقشه های مصوب و ضوابط آتش نشانی همان پروژه تطبیق داده شود.

نصب درب ضد حریق

نصب درب ضد حریق بخشی از عملکرد Fire Door Assembly است و خطای اجرایی می تواند قابلیت محصول تایید شده را کاهش دهد. NFPA 80 نیز بر عملکرد صحیح بسته شدن، چفت شدن و عدم وجود موانع در حرکت درب تاکید دارد.

مراحل اصلی نصب عبارتند از:

1. کنترل بازشو: عرض، ارتفاع، شاقول بودن دیوار و تراز کف نهایی اندازه گیری می شود.
2. کنترل مشخصات محصول: درجه مقاومت، اندازه، جهت بازشو، نوع فریم و یراق با نقشه مصوب تطبیق داده می شود.
3. جانمایی چهارچوب: فریم در محل قرار گرفته و شاقول، تراز و گونیا بودن آن پیش از تثبیت نهایی کنترل می شود.
4. مهار چهارچوب: اتصال فریم به دیوار باید با روش و تعداد نقاط مهار تعریف شده توسط سیستم سازنده انجام شود.
5. پر کردن فاصله پیرامونی: فضای میان فریم و دیوار با مصالح تایید شده و سازگار با سیستم مقاوم حریق تکمیل می شود.
6. نصب لنگه: لنگه روی لولاها قرار می گیرد و فاصله پیرامونی آن کنترل می شود تا حرکت آزاد و بسته شدن کامل امکان پذیر باشد.
7. نصب یراق: قفل، آرام بند، دستگیره، Panic Hardware و سایر اجزا مطابق مشخصات مجموعه نصب می شوند.
8. نصب نوارهای درزبندی: نوار Intumescent و Smoke Seal در موقعیت تعیین شده نصب و پیوستگی آن ها کنترل می شود.
9. تنظیم آرام بند: درب باید از موقعیت کاملا باز و نیمه باز بدون کمک دست بسته شود و قفل یا لچ را درگیر کند.
10. آزمون عملکرد نهایی: باز و بسته شدن چند بار آزمایش می شود و برخورد لنگه با کف، فریم یا لنگه مقابل بررسی می شود.
11. کنترل برچسب و مستندات: پلاک مشخصات، گواهی محصول و اطلاعات نصب باید قابل رهگیری باقی بمانند.

مزایا و معایب درب ضد حریق

ارزیابی این محصول باید علاوه بر سطح ایمنی، محدودیت های اجرایی و هزینه نگهداری را نیز شامل شود.

مزایا:

• محدود کردن گسترش شعله بین بخش های ساختمان
• محافظت از مسیرهای تخلیه اضطراری
• افزایش زمان قابل استفاده برای خروج ساکنان
• کمک به Compartmentation ساختمان
• امکان کنترل دود در مدل های دارای Smoke Rating
• مقاومت مکانیکی مناسب در مدل های فولادی
• امکان استفاده همراه با Panic Hardware
• قابلیت تولید در کلاس های مختلف مقاومت حریق
• افزایش سطح ایمنی ساختمان در برابر گسترش حریق

معایب:

• قیمت بیشتر نسبت به درب معمولی
• وزن بالاتر در بسیاری از مدل های فلزی
• حساسیت عملکرد به کیفیت نصب
• نیاز به آرام بند و یراق تخصصی
• محدودیت تغییر یا سوراخ کاری پس از تولید
• نیاز به بازرسی و تنظیم دوره ای
• محدودیت ابعادی بر اساس گواهی آزمون
• احتمال کاهش عملکرد در صورت تعویض یراق با نمونه غیر تایید شده

درب ضد حریق یک محصول منفرد نیست، بلکه مجموعه ای مهندسی شده شامل لنگه، چهارچوب، هسته مقاوم، لولا، قفل، آرام بند، نوار منبسط شونده و در صورت نیاز سیستم کنترل دود است. برای انتخاب محصول مناسب باید درجه مقاومت حریق، ابعاد درب ضد حریق، محل نصب، عرض مفید خروج، مشخصات دیوار و گواهی آزمون به صورت همزمان بررسی شوند. درب ضد حریق فلزی، شیشه ای، تک لنگه و درب ضد حریق دو لنگه هر یک کاربرد مشخصی دارند و نمی توان تنها بر اساس ظاهر یا ضخامت آن ها درباره سطح ایمنی تصمیم گرفت. در نهایت، حتی محصول دارای گواهی معتبر نیز در صورتی که چهارچوب به درستی مهار نشود، درزبندی ناقص باشد یا آرام بند نتواند لنگه را کاملا ببندد، عملکرد مورد انتظار را نخواهد داشت؛ بنابراین طراحی، انتخاب محصول، نصب و بازرسی باید به عنوان یک زنجیره واحد ایمنی در نظر گرفته شوند.
