تراز پایه ساختمان یکی از مهم ترین مراحل آغازین در اجرای هر پروژه ساختمانی محسوب می شود و نقش مستقیمی در ایمنی، دوام و عملکرد سازه دارد. بسیاری از مشکلات سازه ای که در سال های بعد ظاهر می شوند، ریشه در بی توجهی به همین مرحله ابتدایی دارند. اگر پایه ساختمان به درستی تراز نشود، حتی استفاده از بهترین مصالح و طراحی های مهندسی نیز نمی تواند از بروز آسیب های جدی جلوگیری کند.
در واقع تراز پایه ساختمان، نقطه شروع نظم هندسی سازه است و تمام اجزای بعدی مانند ستون ها، دیوارها، سقف ها و تاسیسات بر اساس آن شکل می گیرند. هرگونه خطا در این مرحله، به صورت زنجیره ای به بخش های بالاتر منتقل می شود و اصلاح آن در مراحل بعدی بسیار پرهزینه و گاه غیرممکن خواهد بود. به همین دلیل، مهندسان و مجریان حرفه ای توجه ویژه ای به این موضوع دارند.
در این مقاله تلاش کرده ایم به صورت جامع و کاربردی، مفهوم تراز پایه ساختمان، روش های اجرا، محاسبات، اشتباهات رایج و نکات کلیدی آن را بررسی کنیم. اگر می خواهید بدانید منظور از تراز پایه در ساختمان چیست و چگونه می توان آن را به شکل اصولی اجرا کرد، پیشنهاد می کنیم ادامه این راهنمای کامل را با دقت مطالعه کنید.
برای درک صحیح تراز پایه ساختمان، ابتدا باید با مفهوم تراز در ساخت و ساز آشنا شویم. تراز به معنای هم سطح بودن نقاط مختلف یک سطح نسبت به یک مرجع مشخص است. در ساختمان سازی، این مرجع معمولا یک ارتفاع مبنا یا سطح صفر در نظر گرفته می شود که تمام اندازه گیری ها نسبت به آن انجام می گیرد. به بیان ساده، وقتی می گوییم پایه ساختمان تراز است، یعنی تمام نقاط فونداسیون در یک ارتفاع مشخص و کنترل شده قرار دارند.
یکی از سوالات رایج این است که خط تراز در ساختمان چیست. خط تراز در واقع یک خط فرضی یا واقعی است که نشان دهنده ارتفاع یکسان در بخش های مختلف پروژه می باشد. این خط می تواند با ابزارهای ساده مانند شیلنگ تراز یا با تجهیزات دقیق تر مانند تراز لیزری و دوربین نقشه برداری مشخص شود. خط تراز مبنای اجرای فونداسیون، ستون گذاری و حتی اجرای دیوارها است.
اما تراز زمین چیست و چه تفاوتی با تراز پایه ساختمان دارد؟ تراز زمین به وضعیت هم سطح یا شیب دار بودن سطح طبیعی زمین اشاره دارد، در حالی که تراز پایه ساختمان مربوط به سطح نهایی و اصلاح شده ای است که پس از خاکبرداری و آماده سازی، برای اجرای فونداسیون ایجاد می شود. حتی اگر زمین ذاتا شیب دار باشد، تراز پایه ساختمان باید بر اساس نقشه و محاسبات مهندسی تنظیم شود تا سازه عملکرد درستی داشته باشد.

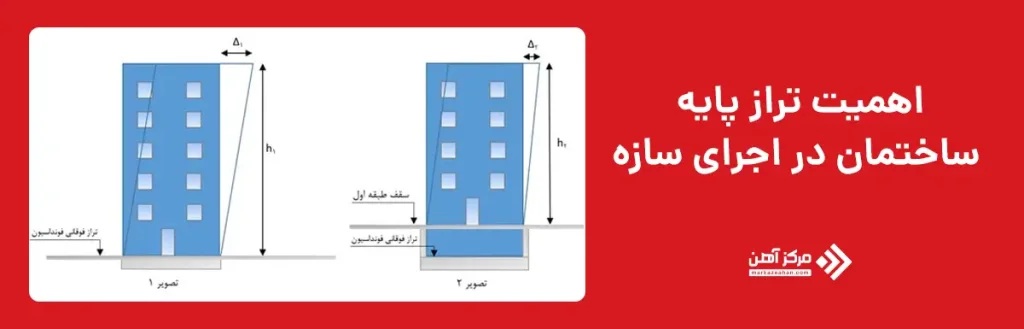

اهمیت تراز پایه در یک ساختمان زمانی مشخص می شود که بدانیم تمام بارهای سازه ای از طریق ستون ها و دیوارها به فونداسیون منتقل می شوند. اگر این فونداسیون تراز نباشد، بارها به صورت نامتعادل پخش می شوند و برخی نقاط تحت تنش بیشتری قرار می گیرند. این موضوع می تواند باعث ایجاد اختلاف تراز در فونداسیون و در نهایت بروز ترک، نشست یا کج شدگی سازه شود که حتی با وجود استفاده از مصالح مناسب و توجه به قیمت تیرآهن نیز قابل جبران نخواهد بود.
به عنوان مثال، فرض کنید در یک ساختمان دو ستون روی فونداسیونی اجرا شده اند که یکی از آن ها چند سانتی متر پایین تر از دیگری است. این اختلاف کوچک باعث می شود ستون بلندتر بار کمتری و ستون کوتاه تر بار بیشتری تحمل کند. در بلندمدت، این عدم تعادل می تواند منجر به آسیب های جدی سازه ای شود که اصلاح آن هزینه و زمان زیادی نیاز دارد و تاثیر آن بر هزینه های کلی پروژه، مستقل از نوسانات قیمت تیرآهن، قابل توجه خواهد بود.
اگر به تراز پایه ساختمان توجه نشود، مشکلاتی مانند ناهماهنگی در اجرای سقف ها، دشواری در نصب تاسیسات، افزایش مصرف مصالح اصلاحی و حتی کاهش عمر مفید ساختمان به وجود می آید. به همین دلیل، مهندسان همواره تاکید دارند که تراز ساختمان از پایه باید به صورت دقیق و اصولی اجرا شود تا از بروز این مشکلات و افزایش هزینه های ناشی از اصلاحات بعدی جلوگیری گردد.
اجرای تراز پایه ساختمان فرآیندی مرحله ای است که نیاز به دقت، ابزار مناسب و دانش فنی دارد. پیش از شروع مراحل عملی، باید نقشه های اجرایی به دقت بررسی شوند و تراز مبنا مشخص گردد. تراز مبنا چیست؟ تراز مبنا همان ارتفاع مرجعی است که تمام اندازه گیری ها و محاسبات نسبت به آن انجام می شود و معمولا در نقشه ها به صورت عددی مشخص شده است.
مرحله اول، آماده سازی زمین است. در این مرحله خاکبرداری انجام می شود تا به تراز موردنظر برسیم. اگر پروژه روی زمین شیبدار اجرا می شود، موضوع تراز پایه ساختمان در زمین شیبدار اهمیت بیشتری پیدا می کند. در چنین شرایطی، ممکن است نیاز به پله ای کردن فونداسیون یا استفاده از دیوار حائل باشد تا تراز مناسب ایجاد شود.
مرحله دوم، تعیین و انتقال تراز مبنا به محل اجرا است. این کار با استفاده از ابزارهای ترازیابی انجام می شود و نقاط کلیدی فونداسیون علامت گذاری می گردند. سپس قالب بندی فونداسیون بر اساس این نشانه ها تنظیم می شود. در این مرحله کنترل مداوم تراز ضروری است تا خطایی ایجاد نشود.
مرحله سوم، کنترل نهایی قبل از بتن ریزی است. در این مرحله دوباره تمام نقاط بررسی می شوند تا اطمینان حاصل شود که تراز پایه ساختمان در تمام بخش ها رعایت شده است. هرگونه اختلاف باید قبل از بتن ریزی اصلاح شود، زیرا پس از آن اصلاح تراز بسیار دشوار خواهد بود.

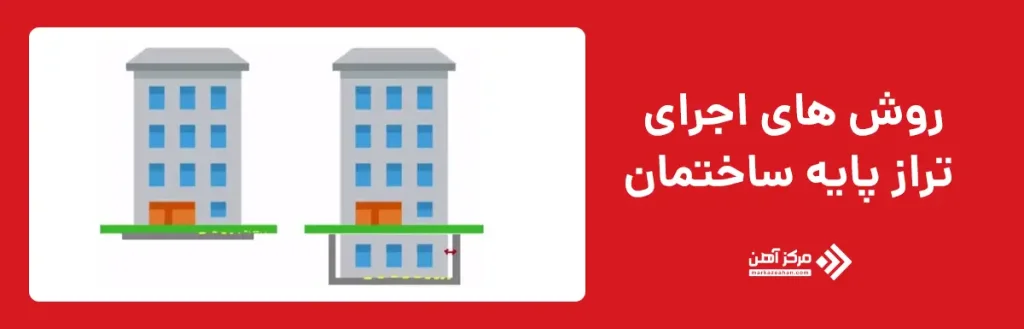

برای اجرای تراز پایه ساختمان روش های مختلفی وجود دارد که انتخاب آن ها به نوع پروژه، دقت موردنیاز و امکانات موجود بستگی دارد و هر روش می تواند تاثیر مستقیمی بر کیفیت اجرا و حتی هزینه فونداسیون داشته باشد. هر یک از این روش ها مزایا و محدودیت های خاص خود را دارند و شناخت دقیق آن ها به انتخاب درست، کاهش خطاهای اجرایی و مدیریت بهتر هزینه های پروژه کمک می کند.
روش اجرای تراز پایه ساختمان با ابزار دستی
در این روش از ابزارهایی مانند تراز بنایی، شیلنگ تراز، متر و ریسمان استفاده می شود و بیشتر در پروژه های کوچک یا ساختمان های کم طبقه کاربرد دارد. ابتدا یک تراز مبنا مشخص می شود و سپس ارتفاع نقاط مختلف فونداسیون با شیلنگ تراز یا تراز بنایی نسبت به آن کنترل می گردد. دقت این روش کاملا وابسته به مهارت اجراکننده است و کوچک ترین بی دقتی می تواند باعث اختلاف تراز در فونداسیون شود. این روش هزینه کمی دارد اما زمان بر است و برای سازه های حساس توصیه نمی شود.
روش اجرای تراز پایه ساختمان با تراز لیزری
در این روش از تراز لیزری برای ایجاد یک خط تراز دقیق و یکنواخت در اطراف محل فونداسیون استفاده می شود. دستگاه لیزر در یک نقطه ثابت قرار می گیرد و خط تراز را روی قالب ها یا دیواره ها نمایش می دهد تا ارتفاع تمام نقاط یکسان تنظیم شود. این روش دقت بالاتری نسبت به ابزار دستی دارد و خطای انسانی را تا حد زیادی کاهش می دهد. تراز لیزری برای پروژه های مسکونی متوسط و ساختمان هایی که دقت اجرایی اهمیت دارد بسیار مناسب است.
روش اجرای تراز پایه ساختمان با دوربین نقشه برداری
این روش دقیق ترین شیوه اجرای تراز پایه ساختمان محسوب می شود و معمولا در پروژه های بزرگ، صنعتی یا سازه های مهم استفاده می شود. در این حالت، تراز مبنا توسط نقشه بردار و با دوربین ترازیابی یا توتال استیشن مشخص می شود و ارتفاع تمام نقاط فونداسیون به صورت عددی محاسبه و کنترل می گردد. این روش امکان بررسی دقیق اختلاف تراز در فونداسیون را فراهم می کند و خطای اجرایی را به حداقل می رساند. استفاده از این روش نیازمند تخصص و تجهیزات حرفه ای است اما بالاترین سطح اطمینان را ایجاد می کند.
روش اجرای تراز پایه ساختمان در زمین شیبدار
در زمین های شیبدار، اجرای تراز پایه ساختمان نیازمند روش های ترکیبی و دقیق تر است. معمولا ابتدا تراز مبنا در زمین شیبدار مشخص می شود و سپس فونداسیون به صورت پله ای یا با دیوار حائل اجرا می گردد تا تراز پایه در ساختمان حفظ شود. در این شرایط استفاده از تراز لیزری یا دوربین نقشه برداری توصیه می شود، زیرا اختلاف ارتفاع ها بیشتر است و احتمال خطا افزایش می یابد. اجرای نادرست در این روش می تواند باعث نشست نامتقارن و آسیب جدی به سازه شود.
روش کنترل تراز پایه ساختمان با نرم افزارهای مهندسی
در پروژه های مهندسی، تراز پایه در ایتبس به صورت نرم افزاری تعریف و کنترل می شود. در این روش، ارتفاع فونداسیون و اختلاف ترازها در مدل سازه ای وارد شده و تاثیر آن بر رفتار کلی ساختمان بررسی می گردد. این روش بیشتر جنبه کنترلی و طراحی دارد اما به اجرای دقیق در کارگاه کمک زیادی می کند. هماهنگی بین محاسبات نرم افزاری و اجرای میدانی، نقش مهمی در کیفیت نهایی تراز پایه ساختمان دارد.
| روش اجرا | ابزار مورد استفاده | میزان دقت | سرعت اجرا | کاربرد اصلی | مزایا | معایب |
|---|---|---|---|---|---|---|
| ابزار دستی | تراز بنایی، شیلنگ تراز، متر | متوسط | پایین | پروژه های کوچک و کم طبقه | هزینه کم، در دسترس بودن ابزار | وابسته به مهارت فرد، خطای انسانی بالا |
| تراز لیزری | تراز لیزری | بالا | متوسط | ساختمان های مسکونی و پروژه های متوسط | دقت مناسب، سرعت بیشتر، خطای کمتر | نیاز به دستگاه و تنظیم دقیق |
| دوربین نقشه برداری | دوربین ترازیابی، توتال استیشن | بسیار بالا | بالا | پروژه های بزرگ و سازه های حساس | بیشترین دقت، کنترل عددی تراز | هزینه بالاتر، نیاز به متخصص |
| اجرای تراز در زمین شیبدار | ترکیب لیزری یا دوربین نقشه برداری | بالا تا بسیار بالا | متوسط | زمین های شیبدار و خاص | کنترل دقیق اختلاف ارتفاع، ایمنی سازه | پیچیدگی اجرا، نیاز به تجربه بالا |
| کنترل نرم افزاری | نرم افزارهای مهندسی مانند ایتبس | بسیار بالا | سریع در مرحله طراحی | کنترل طراحی و تحلیل سازه | پیش بینی خطا، هماهنگی طراحی و اجرا | نیاز به اجرای دقیق در کارگاه |
ابزار و تجهیزات مورد نیاز تراز پایه ساختمان
برای اجرای صحیح و دقیق تراز پایه ساختمان، استفاده از ابزار مناسب اهمیت زیادی دارد و بدون این تجهیزات امکان دستیابی به تراز استاندارد وجود ندارد. انتخاب ابزار به روش اجرای تراز بستگی دارد، اما در همه پروژه ها باید دقت، سلامت ابزار و نحوه استفاده صحیح از آن ها در اولویت باشد. بی توجهی به این موضوع می تواند باعث بروز اختلاف تراز در فونداسیون و افزایش هزینه های اصلاحی شود که حتی تحت تاثیر عواملی مانند قیمت آهن نیز قرار می گیرد.
در روش های دستی، ابزارهایی مانند تراز بنایی سالم، شیلنگ تراز بدون هوا، متر فلزی دقیق، ریسمان کار و میخ یا شابلون برای علامت گذاری نقاط تراز ضروری هستند. این ابزارها بیشتر در پروژه های کوچک استفاده می شوند و دقت آن ها کاملا به مهارت اجراکننده وابسته است. کوچک ترین خطا در خواندن یا استفاده از این ابزارها می تواند کل تراز پایه در ساختمان را دچار مشکل کند.
در روش های دقیق تر، استفاده از تراز لیزری نقش کلیدی دارد. تراز لیزری امکان ایجاد خط تراز یکنواخت و دقیق را در تمام نقاط فونداسیون فراهم می کند و سرعت اجرا را افزایش می دهد. در پروژه های بزرگ تر نیز دوربین نقشه برداری یا توتال استیشن به همراه ژالن و میر به کار می رود تا تراز مبنا و اختلاف ارتفاع ها به صورت عددی و کاملا مهندسی کنترل شوند. این ابزارها اگرچه هزینه بیشتری دارند، اما دقت بالا و کاهش خطای اجرایی را تضمین می کنند.
محاسبه تراز پایه ساختمان بر اساس نقشه های اجرایی و تراز مبنا انجام می شود. در این مرحله، ارتفاع نقاط مختلف فونداسیون نسبت به تراز مرجع مشخص می گردد. برای این کار، ابتدا باید تراز مبنا در زمین شیبدار یا زمین صاف به درستی تعیین شود و سپس اختلاف ارتفاع ها محاسبه شوند.
در پروژه های حرفه ای، این محاسبات با استفاده از داده های نقشه برداری و نرم افزارهای مهندسی انجام می شود. تراز پایه در ایتبس به مهندسان کمک می کند تا تاثیر اختلاف تراز در فونداسیون را بر رفتار کلی سازه بررسی کنند و در صورت نیاز، اصلاحات لازم را در طراحی اعمال نمایند.
دقت در محاسبات تراز بسیار مهم است، زیرا حتی اختلاف چند میلی متر می تواند در سازه های خاص مشکل ساز شود. به همین دلیل، این مرحله معمولا توسط افراد متخصص انجام می شود و نتایج آن چند بار کنترل می گردد.

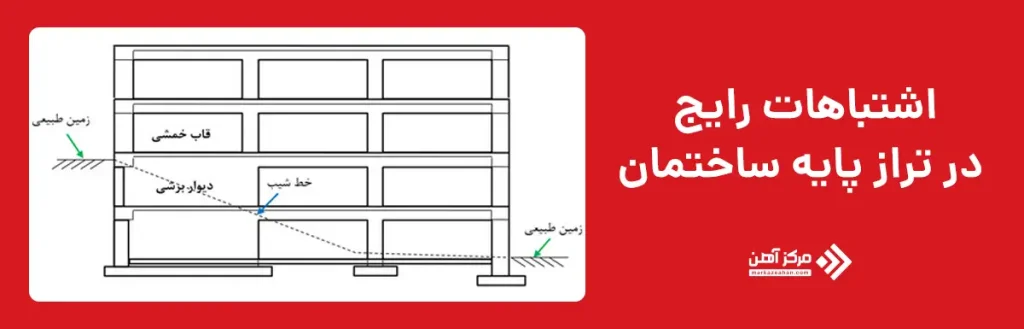

در فرآیند اجرای تراز پایه ساختمان، خطاهای مشخص و تکرارشونده ای وجود دارد که هر کدام می توانند به تنهایی کیفیت و ایمنی سازه را تحت تاثیر قرار دهند. در ادامه، مهم ترین این اشتباهات به صورت تفکیک شده و با توضیح کامل بررسی شده اند.
تعیین نادرست تراز مبنا
یکی از اساسی ترین اشتباهات، مشخص نکردن دقیق تراز مبنا در ابتدای کار است. اگر تراز مبنا به درستی انتخاب یا به محل پروژه منتقل نشود، تمام اندازه گیری های بعدی دچار خطا خواهند شد. این مشکل به ویژه در پروژه هایی که اختلاف ارتفاع دارند یا روی زمین های ناهموار اجرا می شوند، بسیار خطرناک است. هرگونه خطا در این مرحله، به صورت زنجیره ای به کل سازه منتقل می شود.
بی توجهی به شرایط واقعی زمین
نادیده گرفتن وضعیت واقعی زمین و درک نادرست از اینکه تراز زمین چیست، یکی دیگر از اشتباهات رایج است. برخی مجریان بدون اصلاح شیب طبیعی زمین اقدام به اجرای فونداسیون می کنند. این موضوع به خصوص در اجرای تراز پایه ساختمان در زمین شیبدار باعث نشست نامتقارن و ایجاد اختلاف تراز در فونداسیون در آینده می شود.
استفاده از ابزار نامناسب یا کالیبره نشده
به کارگیری ابزارهای قدیمی، آسیب دیده یا تنظیم نشده مانند تراز بنایی ناصاف، شیلنگ تراز دارای هوا یا تراز لیزری بدون تنظیم، دقت کار را به شدت کاهش می دهد. این اشتباه باعث می شود تراز پایه در ساختمان به صورت ظاهری درست به نظر برسد اما در عمل دارای خطای عددی باشد که بعدها مشکل ساز می شود.
کنترل نکردن تراز در مراحل مختلف اجرا
برخی تصور می کنند بررسی تراز تنها در یک مرحله کافی است، در حالی که تراز پایه ساختمان باید در چند مرحله کنترل شود. عدم بررسی تراز قبل از قالب بندی، بعد از قالب بندی و پیش از بتن ریزی، احتمال بروز خطا را افزایش می دهد. کنترل مرحله ای یکی از اصول مهم اجرای صحیح تراز پایه در یک ساختمان است.
عجله در بتن ریزی بدون اصلاح خطاها
عجله در بتن ریزی و نادیده گرفتن اختلاف های جزئی از اشتباهات پرهزینه محسوب می شود. حتی اختلاف چند میلی متر اگر اصلاح نشود، می تواند در اجرای ستون ها و سقف ها مشکل ایجاد کند. پس از بتن ریزی، اصلاح این خطاها بسیار دشوار و در برخی موارد غیرممکن است.
عدم تطابق اجرا با نقشه های طراحی
در بسیاری از پروژه ها، تراز پایه در ایتبس و نقشه های اجرایی به صورت دقیق مشخص شده اما در کارگاه به آن توجه نمی شود. این عدم هماهنگی باعث می شود رفتار واقعی سازه با محاسبات مهندسی متفاوت باشد. نتیجه این اشتباه می تواند کاهش ایمنی و افزایش تنش های ناخواسته در سازه باشد.
سپردن اجرای تراز به افراد کم تجربه
اجرای تراز پایه ساختمان نیازمند دقت، تجربه و دانش فنی است. سپردن این کار به افراد غیرمتخصص یا بدون نظارت مهندسی، احتمال بروز تمام اشتباهات ذکرشده را افزایش می دهد. استفاده از نیروی متخصص و نظارت مستمر، یکی از مهم ترین راه های جلوگیری از خطا در این مرحله حساس است.
در مجموع، تراز پایه ساختمان به عنوان یکی از اساسی ترین مراحل اجرای سازه، نقش تعیین کننده ای در ایمنی، دوام و عملکرد نهایی ساختمان دارد و هرگونه بی دقتی در این مرحله می تواند منجر به اختلاف تراز در فونداسیون، توزیع نامتعادل بارها و بروز مشکلات سازه ای در آینده شود. شناخت دقیق مفهوم تراز پایه در ساختمان، انتخاب روش اجرای مناسب متناسب با شرایط زمین، انجام محاسبات صحیح، استفاده از ابزار دقیق و پرهیز از اشتباهات رایج، همگی عواملی هستند که اجرای اصولی تراز پایه ساختمان را تضمین می کنند و باعث می شوند سازه از همان ابتدا بر پایه ای مطمئن و استاندارد بنا شود.
سوالات متداول
برای اطمینان از تراز بودن پایه ساختمان، باید ارتفاع نقاط مختلف فونداسیون با یک مرجع مشخص مقایسه شود. استفاده از تراز بنایی، تراز لیزری یا دوربین نقشه برداری کمک می کند اختلاف سطح ها دقیق مشخص شوند. اگر اختلاف ارتفاع در تمام نقاط در محدوده مجاز باشد، تراز به درستی انجام شده است. کنترل مجدد قبل از بتن ریزی بسیار ضروری است.
عدم تراز بودن پایه باعث توزیع نامناسب بار در سازه می شود و فشار اضافی به برخی ستون ها وارد می کند. این موضوع می تواند منجر به ترک خوردگی دیوارها، کج شدن سازه و حتی کاهش ایمنی ساختمان شود. در موارد شدید، هزینه های اصلاح بسیار بالا خواهد بود. به همین دلیل تراز پایه نقش حیاتی در دوام سازه دارد.
تراز لیزری دقت بسیار بالاتری نسبت به روش دستی دارد و خطای انسانی را به حداقل می رساند. این روش برای پروژه های بزرگ و سازه های حساس توصیه می شود. تراز دستی برای کارهای کوچک قابل استفاده است اما احتمال خطا در آن بیشتر است. انتخاب ابزار به حساسیت پروژه بستگی دارد.
در پروژه های کوچک و غیرسازه ای، افراد با تجربه می توانند تراز پایه را انجام دهند. اما در ساختمان های مسکونی و سازه های مهم، حتما باید از متخصص یا نقشه بردار استفاده شود. اشتباه در این مرحله عواقب جبران ناپذیری دارد. حضور متخصص باعث اطمینان از دقت و صحت کار می شود.
قبل از بتن ریزی، تمام نقاط پایه با ابزار تراز اندازه گیری و با تراز طراحی مقایسه می شوند. نشانه گذاری ارتفاع مجاز روی قالب ها انجام می شود. در صورت وجود اختلاف، اصلاح سطح با ملات یا تنظیم قالب صورت می گیرد. این کنترل آخرین فرصت اصلاح تراز است.
ابزارهای اصلی شامل تراز لیزری یا تراز بنایی، متر، شیلنگ تراز یا دوربین نقشه برداری است. بدون این ابزارها امکان اندازه گیری دقیق وجود ندارد. برای پروژه های حرفه ای، استفاده از دوربین ترازی ضروری است. ابزار مناسب دقت و سرعت کار را افزایش می دهد.
مدت زمان محاسبه تراز به وسعت پروژه و ابزار مورد استفاده بستگی دارد و ممکن است از چند ساعت تا یک روز طول بکشد. اطلاعات موردنیاز شامل نقشه های اجرایی، تراز مبنا و ابعاد فونداسیون است. هرچه اطلاعات دقیق تر باشد، محاسبه سریع تر انجام می شود.
از رایج ترین اشتباهات می توان به استفاده از ابزار نامناسب، بی توجهی به تراز مبنا و عجله در اجرا اشاره کرد. برای جلوگیری، باید چند بار اندازه گیری انجام شود و از ابزار دقیق استفاده گردد. کنترل توسط فرد دوم نیز خطا را کاهش می دهد. آموزش و دقت مهم ترین عوامل پیشگیری هستند.
در برخی پروژه ها اختلاف چند میلی متر قابل قبول است، اما این مقدار باید در محدوده مجاز آیین نامه باشد. در سازه های حساس، حتی اختلاف کم هم می تواند مشکل ساز شود. تصمیم نهایی به نوع سازه و نظر مهندس ناظر بستگی دارد. بی توجهی به این اختلاف ها ریسک سازه ای را افزایش می دهد.
بهترین زمان تراز پایه بعد از اجرای کامل خاکبرداری و قبل از بتن ریزی فونداسیون است. در این مرحله امکان اصلاح سطح به راحتی وجود دارد. انجام تراز در زمان مناسب باعث کاهش هزینه و افزایش دقت می شود. تاخیر در این کار معمولا مشکلات اجرایی ایجاد می کند.
