تفاوت سیستم خورشیدی زمینی و سقفی؛ راهنمای انتخاب

تفاوت سیستم خورشیدی زمینی و سقفی از محل نصب، نوع سازه، آزادی در انتخاب زاویه، ظرفیت قابل اجرا و نحوه نگهداری شروع می شود. سیستم سقفی از سطح موجود ساختمان استفاده می کند و معمولا برای پروژه هایی مناسب است که زمین مستقل در اختیار ندارند یا می خواهند برق مورد نیاز همان ساختمان را تامین کنند. در مقابل، سیستم زمینی روی زمین آزاد نصب می شود و امکان طراحی ردیف های بیشتر، انتخاب بهتر جهت پنل ها و حتی استفاده از ردیاب خورشیدی را فراهم می کند. وزارت انرژی آمریکا نیز تاکید می کند که سازه های فتوولتائیک باید متناسب با محل نصب در برابر باد، باران، تگرگ و خوردگی مقاومت کنند و نوع نصب بر طراحی سازه تاثیر می گذارد. در پروژه های زمینی، میزان فولاد مصرفی و تغییرات قیمت آهن نیز می تواند هزینه سرمایه گذاری را بیشتر تحت تاثیر قرار دهد.

مقایسه نصب روی سقف با نصب زمینی پنل خورشیدی فقط به فضای در دسترس محدود نمی شود. در سیستم سقفی باید استحکام، سن، شیب و وضعیت آب بندی بام بررسی شود، زیرا سازه جدید بار اضافی به ساختمان وارد می کند. در سیستم زمینی، نوع خاک، فونداسیون، زهکشی، توپوگرافی، فاصله ردیف ها و دسترسی تجهیزات اجرایی اهمیت بیشتری پیدا می کنند. سازه زمینی معمولا انعطاف بیشتری برای توسعه ظرفیت دارد، اما زمین، فونداسیون و زیرساخت بیشتری نیاز دارد. در مقابل، سیستم سقفی می تواند از فضای بلااستفاده ساختمان بهره ببرد، اما ظرفیت آن به مساحت و شرایط بام محدود می شود. این تفاوت ها مستقیما بر قیمت استراکچر پنل خورشیدی، هزینه نصب، تولید انرژی و برنامه تعمیرات اثر می گذارند. در ادامه این مقاله مرکزآهن، این دو سیستم را از نظر محل نصب، سازه، راندمان، هزینه، نگهداری و مجوزها مقایسه می کنیم.

تفاوت سیستم خورشیدی زمینی و سقفی

تفاوت سیستم خورشیدی سقفی و زمینی در شیوه استفاده از فضا، نوع سازه و نحوه طراحی آرایه بیشتر دیده می شود. سیستم سقفی روی بام ساختمان نصب می شود و باید با محدودیت هایی مانند شکل سقف، وجود جان پناه، سایه تجهیزات تاسیساتی و ظرفیت باربری ساختمان هماهنگ شود. در این حالت، انتخاب میان انواع پنل های خورشیدی نیز باید با فضای موجود و توان قابل نصب روی بام تناسب داشته باشد. در مقابل، سیستم زمینی آزادی بیشتری برای انتخاب چیدمان ردیف ها، فاصله بین آنها و جهت قرارگیری پنل ها ایجاد می کند. این ویژگی به طراح اجازه می دهد آرایش سیستم را بهتر با شرایط تابش، مسیر خورشید و نیاز پروژه هماهنگ کند.

در سیستم سقفی، بسیاری از محدودیت ها از خود ساختمان ناشی می شوند، در حالی که در سیستم زمینی بیشتر باید شرایط سایت، خاک، فونداسیون و دسترسی اجرایی بررسی شوند. همچنین نحوه قرارگیری اجزای تشکیل دهنده پنل خورشیدی و تجهیزات جانبی مانند اینورتر، کابل ها و تابلوها در هر دو سیستم تفاوت دارد و باید از ابتدا در طراحی دیده شود. سیستم زمینی معمولا برای پروژه های بزرگ تر و توسعه پذیر مناسب تر است، اما به زمین مستقل و زیرساخت بیشتری نیاز دارد. در مقابل، سیستم سقفی از فضای بلااستفاده ساختمان استفاده می کند و برای ظرفیت های محدودتر گزینه عملی تری ایجاد می کند. بنابراین انتخاب نهایی باید بر اساس ظرفیت مورد نیاز، محدودیت فضا و شرایط فنی محل انجام شود.

تفاوت از نظر محل نصب و فضای مورد نیاز

سیستم سقفی از سطح موجود ساختمان استفاده می کند و به همین دلیل برای پروژه هایی مناسب است که زمین آزاد در اختیار ندارند. با این حال، مساحت مفید بام معمولا به وسیله جان پناه، داکت، کولر، سایه ساختمان های مجاور و مسیرهای دسترسی محدود می شود. همچنین زاویه نصب پنل خورشیدی باید با شکل سقف و فضای قابل استفاده هماهنگ شود تا هم دریافت تابش مناسب حفظ شود و هم فاصله ایمن میان ردیف ها ایجاد شود.

در سیستم زمینی، محدودیت اصلی به مساحت زمین، توپوگرافی، مسیر دسترسی و فاصله ردیف ها مربوط می شود. این روش معمولا فضای بیشتری اشغال می کند، اما آزادی بالاتری برای آرایش ردیف ها و توسعه آینده ایجاد می کند. محل نصب پنل خورشیدی نیز می تواند با توجه به جهت تابش و موانع اطراف دقیق تر انتخاب شود. بنابراین نصب پنل خورشیدی روی سقف یا زمین باید بر اساس فضای واقعی، ظرفیت مورد نیاز و امکان توسعه سیستم تصمیم گیری شود.

تفاوت از نظر نوع استراکچر و سازه نگهدارنده

در سیستم خورشیدی سقفی، استراکچر معمولا سبک تر و متناسب با نوع بام طراحی می شود. بسته به اینکه سقف شیبدار، تخت، فلزی یا بتنی باشد، می توان از ریل های آلومینیومی، پایه های فولادی، اتصالات مکانیکی یا سیستم های بالاستی استفاده کرد. هدف اصلی این است که سازه با حداقل وزن اضافی، پنل ها را در برابر باد و بارهای محیطی ثابت نگه دارد و همزمان به عایق و پوشش بام آسیب وارد نکند. در این سیستم، محل نقاط اتصال و نحوه توزیع بار روی سازه اصلی ساختمان اهمیت زیادی دارد.

در سیستم زمینی، استراکچر معمولا سنگین تر و مستقل از ساختمان است و می تواند شامل پایه های کوبشی، شمع های پیچی، فونداسیون بتنی یا قاب های فولادی چندردیفه باشد. این سازه ها برای دهانه های بزرگ تر، بار باد بیشتر و تعداد زیاد پنل طراحی می شوند و امکان استفاده از سیستم های ثابت یا ردیاب را نیز فراهم می کنند. بنابراین تفاوت سیستم خورشیدی زمینی و سقفی از نظر سازه نگهدارنده بیشتر به نحوه انتقال بار و استقلال سازه مربوط می شود. سیستم زمینی بار را مستقیما به خاک منتقل می کند، در حالی که سیستم سقفی باید نیروها را به اجزای باربر ساختمان منتقل کند.

تفاوت از نظر زاویه و جهت نصب پنل ها

در سیستم خورشیدی سقفی، زاویه و جهت نصب پنل ها تا حد زیادی تحت تاثیر هندسه خود بام قرار می گیرند. اگر سقف شیبدار باشد، معمولا پنل ها نزدیک به همان شیب نصب می شوند و آزادی طراح برای تغییر زاویه محدودتر می شود. در بام های تخت امکان استفاده از پایه های زاویه دار وجود دارد، اما افزایش شیب می تواند ارتفاع سازه و بار باد را بیشتر کند. علاوه بر این، جهت ساختمان، سایه جان پناه، تجهیزات تاسیساتی و ساختمان های مجاور نیز می توانند جهت بهینه نصب را محدود کنند.

در سیستم زمینی، آزادی بیشتری برای انتخاب زاویه و جهت ردیف ها وجود دارد و می توان چیدمان را بر اساس تابش خورشیدی منطقه، عرض جغرافیایی و هدف تولید سالانه تنظیم کرد. همچنین امکان استفاده از سازه های ردیاب وجود دارد که جهت پنل ها را در طول روز تغییر می دهند و دریافت تابش را افزایش می دهند. بنابراین تفاوت سیستم خورشیدی زمینی و سقفی از این نظر بیشتر به میزان آزادی طراحی مربوط می شود. در پروژه های زمینی می توان جهت و زاویه را با محدودیت کمتر بهینه کرد، اما در پروژه های سقفی باید شرایط معماری و سازه ای ساختمان نیز در تصمیم نهایی وارد شوند.

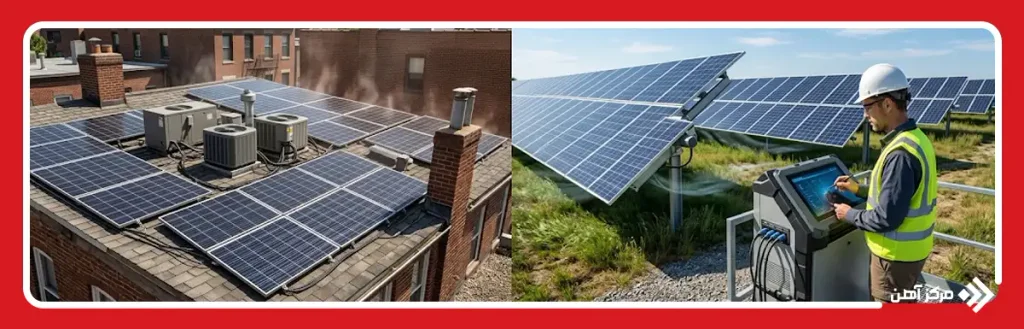

تفاوت از نظر راندمان و میزان تولید برق

راندمان و میزان تولید برق در سیستم زمینی و سقفی فقط به نوع پنل وابسته نیست و شرایط نصب نیز تاثیر زیادی ایجاد می کند. در سیستم سقفی، دمای بالاتر سطح بام، محدودیت زاویه، سایه تجهیزات و فاصله کمتر برای گردش هوا می توانند عملکرد واقعی پنل ها را کاهش دهند. با این حال، اگر بام جهت مناسبی داشته باشد و سایه کمی ایجاد شود، سیستم سقفی می تواند تولید مطلوبی ارائه دهد. بنابراین نمی توان به صورت قطعی گفت که سیستم سقفی همیشه راندمان کمتری دارد.

در سیستم زمینی، امکان انتخاب بهتر جهت، زاویه، فاصله ردیف ها و جریان هوای اطراف پنل ها بیشتر است و همین موضوع می تواند تولید سالانه را بهبود دهد. همچنین در پروژه های بزرگ می توان از ردیاب خورشیدی استفاده کرد تا پنل ها مدت بیشتری تابش مستقیم دریافت کنند. در مقایسه نصب روی سقف با نصب زمینی پنل خورشیدی باید توجه کرد که ظرفیت نصب و شرایط اقلیمی نیز بر تولید نهایی اثر می گذارند. بنابراین سیستم زمینی معمولا آزادی بیشتری برای بهینه سازی راندمان دارد، اما تولید واقعی هر دو روش باید بر اساس تابش محل، دما، سایه و طراحی همان پروژه محاسبه شود.

تفاوت از نظر هزینه نصب و راه اندازی

هزینه نصب سیستم خورشیدی سقفی معمولا به شرایط بام، نوع استراکچر، دشواری دسترسی و نیاز به تقویت سازه ساختمان وابسته است. در پروژه های ساده، استفاده از فضای موجود می تواند هزینه تهیه زمین و اجرای فونداسیون مستقل را حذف کند. با این حال، اگر سقف نیاز به آب بندی ویژه، تقویت سازه ای، تجهیزات ایمنی یا جرثقیل برای انتقال پنل ها داشته باشد، هزینه اجرا افزایش پیدا می کند. تعداد نقاط اتصال، نوع ریل ها، کابل کشی و محدودیت فضای کار نیز می توانند روی هزینه نهایی اثر بگذارند.

در سیستم زمینی معمولا هزینه فونداسیون، آماده سازی زمین، تسطیح، مسیر دسترسی، کابل کشی طولانی تر و اجرای سازه مستقل به پروژه اضافه می شوند. در مقابل، دسترسی ساده تر ماشین آلات و امکان اجرای منظم ردیف ها می تواند بخشی از هزینه نصب را کنترل کند. در پروژه های بزرگ، خرید عمده تجهیزات و اجرای تکرارشونده نیز ممکن است هزینه واحد هر کیلووات را کاهش دهد. بنابراین تفاوت سیستم خورشیدی سقفی و زمینی از نظر هزینه باید بر اساس مجموع سرمایه گذاری اولیه، شرایط اجرا و هزینه چرخه عمر بررسی شود و نباید فقط قیمت استراکچر یا پنل مبنای تصمیم گیری قرار گیرد.

تفاوت از نظر دسترسی و نگهداری

دسترسی و نگهداری در سیستم خورشیدی سقفی معمولا محدودتر است، زیرا تکنسین باید روی بام کار کند و الزامات ایمنی بیشتری را رعایت کند. وجود جان پناه، شیب سقف، تجهیزات تاسیساتی و فاصله کم میان ردیف ها می تواند حرکت نیروهای تعمیراتی را دشوار کند. برای شستشو، بررسی کابل ها، تعویض پنل یا سرویس اینورتر نیز باید مسیر دسترسی مناسبی در طراحی اولیه پیش بینی شود. در برخی ساختمان ها استفاده از تجهیزات ایمنی مانند هارنس، خط زندگی و نردبان ثابت ضرورت پیدا می کند و همین موضوع عملیات نگهداری را پیچیده تر می کند.

در سیستم زمینی، دسترسی به ردیف ها، اتصالات و تجهیزات معمولا ساده تر انجام می شود و می توان از خودروهای سرویس، تجهیزات شستشو و ابزارهای پایش با آزادی بیشتری استفاده کرد. این ویژگی برای نیروگاه های بزرگ اهمیت زیادی دارد، زیرا تعداد زیاد پنل ها نیازمند برنامه نگهداری منظم هستند. با این حال، سایت زمینی ممکن است به کنترل پوشش گیاهی، گرد و غبار، زهکشی و امنیت پیرامونی نیاز داشته باشد. بنابراین تفاوت سیستم خورشیدی زمینی و سقفی از نظر نگهداری بیشتر به سهولت دسترسی، الزامات ایمنی و شرایط محیطی هر سایت وابسته می شود.

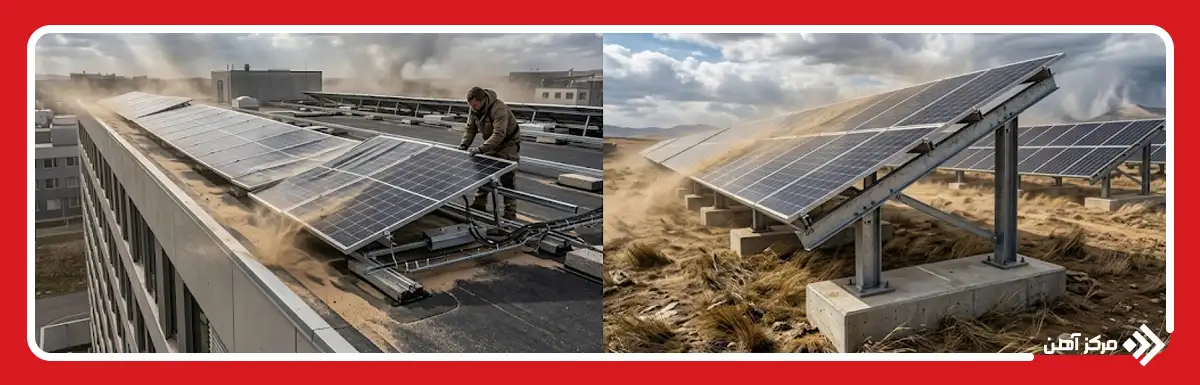

تفاوت از نظر مقاومت در برابر باد و شرایط محیطی

در سیستم خورشیدی سقفی، بار باد اهمیت ویژه ای دارد، زیرا ارتفاع ساختمان و لبه های بام می توانند مکش و فشار بیشتری روی پنل ها و استراکچر ایجاد کنند. نوع بام، ارتفاع ساختمان، فاصله پنل از سطح سقف و موقعیت قرارگیری ردیف ها بر رفتار سازه در برابر باد تاثیر می گذارند. همچنین باران، برف، رطوبت و خوردگی اتصالات باید در انتخاب متریال و روش مهار بررسی شوند. در مناطق ساحلی نیز استفاده از پوشش های مقاوم تر اهمیت بیشتری پیدا می کند.

در سیستم زمینی، شدت باد به شرایط باز سایت، توپوگرافی، ارتفاع استراکچر و فاصله ردیف ها وابسته است. چون بسیاری از نیروگاه های زمینی در فضاهای باز اجرا می شوند، سازه باید برای تحمل فشار و مکش باد به صورت دقیق طراحی شود. علاوه بر این، گرد و غبار، آب گرفتگی، یخ زدگی و خوردگی خاک نیز می توانند دوام پایه ها و اتصالات را کاهش دهند. بنابراین تفاوت سیستم خورشیدی سقفی و زمینی از نظر مقاومت محیطی بیشتر به نوع مواجهه سازه با باد، رطوبت و شرایط محلی مربوط می شود و باید در محاسبات سازه ای در نظر گرفته شود.

تفاوت از نظر ظرفیت نصب و امکان توسعه نیروگاه

ظرفیت نصب در سیستم خورشیدی سقفی معمولا به مساحت مفید بام، استحکام سازه ساختمان، فاصله از موانع و الزامات دسترسی محدود می شود. حتی اگر بام بزرگی در اختیار باشد، وجود جان پناه، تجهیزات سرمایشی، دریچه ها یا سایه ساختمان های مجاور می تواند تعداد پنل های قابل نصب را کاهش دهد. توسعه ظرفیت در آینده نیز همیشه ساده نیست، زیرا ممکن است فضای خالی کافی باقی نماند یا ظرفیت سازه و تجهیزات الکتریکی ساختمان اجازه افزایش تعداد پنل ها را ندهد. به همین دلیل سیستم سقفی باید از ابتدا با دید توسعه احتمالی طراحی شود.

در سیستم زمینی، امکان افزایش ظرفیت معمولا بیشتر است، به ویژه زمانی که زمین کافی و اتصال شبکه مناسب در اختیار باشد. در چنین پروژه هایی می توان ردیف های جدید اضافه کرد، اینورترهای بیشتری نصب کرد و مسیرهای کابل کشی را برای توسعه بعدی پیش بینی کرد. البته افزایش ظرفیت فقط به زمین وابسته نیست و ظرفیت پست، ترانسفورماتور، خطوط اتصال و مجوز تزریق نیز باید پاسخگو باشند. بنابراین تفاوت سیستم خورشیدی زمینی و سقفی از نظر توسعه پذیری بیشتر به میزان فضای آزاد و محدودیت های زیرساختی بستگی دارد و معمولا پروژه زمینی انعطاف بیشتری برای افزایش ظرفیت ایجاد می کند.

تفاوت از نظر مجوزهای نصب

مجوزهای نصب سیستم خورشیدی سقفی معمولا به نوع ساختمان، ظرفیت نیروگاه، نحوه اتصال به شبکه و مقررات محلی وابسته هستند. در پروژه های کوچک پشت بامی، ممکن است مراحل اداری ساده تر باشند، اما همچنان باید وضعیت مالکیت یا بهره برداری از بام، ایمنی سازه، الزامات برق و شرایط شرکت توزیع بررسی شوند. اگر سیستم برای فروش برق به شبکه اجرا شود، مدارک مربوط به اتصال، کنتور، قرارداد خرید یا فروش و تاییدیه های فنی نیز اهمیت پیدا می کنند. در برخی ساختمان ها، محدودیت های شهری یا ضوابط ایمنی می توانند بر جانمایی پنل ها اثر بگذارند.

در سیستم زمینی، فرایند مجوز معمولا گسترده تر است، زیرا علاوه بر اتصال به شبکه، موضوعاتی مانند کاربری زمین، دسترسی، محیط زیست، ظرفیت پست و مسیر انتقال برق نیز می توانند مطرح شوند. هرچه ظرفیت نیروگاه بیشتر شود، بررسی های فنی و اداری نیز معمولا پیچیده تر می شوند. بنابراین تفاوت سیستم خورشیدی سقفی و زمینی از نظر مجوز بیشتر به مقیاس پروژه و محل نصب وابسته است. پیش از شروع اجرا باید ضوابط روز دستگاه های مسئول بررسی شوند تا طراحی و سرمایه گذاری با مانع قانونی یا فنی روبه رو نشوند.

سیستم خورشیدی زمینی بهتر است یا سقفی؟

انتخاب بین سیستم خورشیدی زمینی و سقفی به هدف پروژه، فضای در دسترس، بودجه، ظرفیت مورد نیاز و شرایط فنی محل بستگی دارد. اگر ساختمان دارای بام مناسب، بدون سایه جدی و با ظرفیت باربری کافی باشد، سیستم سقفی می تواند گزینه اقتصادی و کاربردی تری ایجاد کند، زیرا از فضای موجود استفاده می شود و معمولا به خرید زمین یا اجرای فونداسیون مستقل نیاز ندارد. این روش برای ساختمان های مسکونی، تجاری و صنعتی که هدف آنها تامین بخشی از مصرف برق است، انتخاب منطقی تری ایجاد می کند. در مقابل، اگر ظرفیت بالاتر، توسعه آینده، امکان انتخاب آزادانه زاویه و جهت نصب و دسترسی ساده تر برای نگهداری اهمیت داشته باشد، سیستم زمینی مزیت بیشتری ایجاد می کند.

در تصمیم گیری نهایی باید تفاوت سیستم خورشیدی زمینی و سقفی از نظر هزینه کل چرخه عمر بررسی شود، نه فقط هزینه نصب اولیه. سیستم زمینی ممکن است به زمین، فونداسیون و زیرساخت بیشتری نیاز داشته باشد، اما آزادی بیشتری برای بهینه سازی تولید ایجاد می کند. سیستم سقفی معمولا سرمایه گذاری سازه ای کمتری نیاز دارد، اما محدودیت فضا و شرایط بام می تواند ظرفیت آن را محدود کند. بنابراین نصب پنل خورشیدی روی سقف یا زمین باید پس از بررسی تابش، سازه، شبکه، هزینه نگهداری و برنامه توسعه انتخاب شود تا سیستم با نیاز واقعی پروژه هماهنگ بماند.

تفاوت سیستم خورشیدی زمینی و سقفی به محل نصب، نوع استراکچر، زاویه و جهت پنل ها، راندمان، هزینه اجرا، نگهداری و ظرفیت توسعه مربوط می شود. سیستم سقفی برای ساختمان هایی که فضای بام مناسبی دارند و به ظرفیت محدودتری نیاز دارند، معمولا انتخاب عملی تری محسوب می شود. در مقابل، سیستم زمینی آزادی بیشتری برای چیدمان پنل ها، توسعه نیروگاه و بهینه سازی تولید ایجاد می کند، اما به زمین، فونداسیون و زیرساخت بیشتری نیاز دارد. در تفاوت سیستم خورشیدی سقفی و زمینی نمی توان یک گزینه را برای همه پروژه ها بهتر دانست. پیش از انتخاب باید شرایط بام یا زمین، تابش، بودجه، ظرفیت شبکه و برنامه نگهداری بررسی شوند. در نهایت، مقایسه نصب روی سقف با نصب زمینی پنل خورشیدی زمانی نتیجه دقیق تری می دهد که نیاز واقعی پروژه مبنای تصمیم گیری قرار بگیرد.
