تفاوت استراکچر پنل خورشیدی خانگی و صنعتی در چیست؟

تفاوت استراکچر پنل خورشیدی خانگی و صنعتی از نوع طراحی، مقیاس پروژه، محل نصب، میزان بارگذاری و شیوه انتقال نیرو به سازه اصلی شروع می شود. استراکچر خانگی معمولا برای تعداد محدودتری ماژول روی بام یا فضای کوچک طراحی می شود و باید وزن کم، نصب ساده و حداقل بار اضافی بر ساختمان را تامین کند. در مقابل، استراکچر صنعتی برای آرایه های بزرگ تر، دهانه های بیشتر و شرایط محیطی سخت تر طراحی می شود و باید بار باد، برف، وزن پنل ها و نیروهای ناشی از اتصالات را به صورت کنترل شده تحمل کند. وزارت انرژی آمریکا نیز تاکید می کند که سازه های نگهدارنده فتوولتائیک باید در طول عمر سیستم در برابر باد، بارندگی، تگرگ و خوردگی پایداری مناسبی ایجاد کنند. به همین دلیل بررسی ظرفیت مقاطع و تاثیر نوسانات قیمت آهن کیلویی در سازه های صنعتی اهمیت بیشتری پیدا می کند، زیرا حجم فولاد مصرفی در این پروژه ها معمولا بیشتر می شود.

مقایسه استراکچر پنل خورشیدی خانگی و صنعتی نشان می دهد که تفاوت فقط به کوچک یا بزرگ بودن سازه محدود نمی شود. سیستم خانگی باید با ظرفیت باربری سقف، نوع پوشش بام، محل تیرها، امکان آب بندی نقاط اتصال و فضای محدود هماهنگ شود، در حالی که در پروژه های صنعتی عواملی مانند نوع خاک، فونداسیون، توپوگرافی، مسیرهای دسترسی، فاصله ردیف ها و طراحی در برابر باد اهمیت بیشتری پیدا می کنند. این تفاوت ها مستقیما بر قیمت استراکچر پنل خورشیدی، زمان اجرا و روش نگهداری اثر می گذارند. در ادامه مقاله مرکزآهن، تفاوت این دو سازه را از نظر طراحی، ابعاد، متریال، وزن، باربری، فونداسیون، نصب و هزینه به صورت جداگانه بررسی می کنیم.

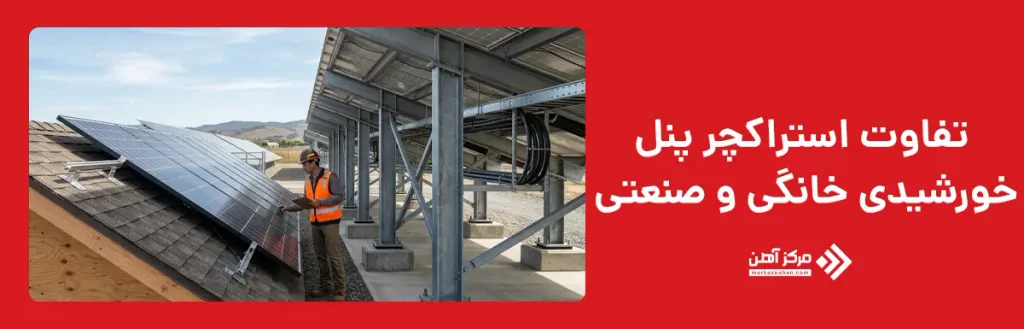

تفاوت استراکچر پنل خورشیدی خانگی و صنعتی

تفاوت استراکچر پنل خورشیدی خانگی و صنعتی زمانی بهتر مشخص می شود که نحوه انتقال بار، تعداد پنل ها، شرایط نصب و الزامات بهره برداری را در کنار هم بررسی کنیم. استراکچر خانگی معمولا برای آرایه های کوچک تر طراحی می شود و باید با محدودیت های بام، ظرفیت باربری ساختمان و نقاط مناسب اتصال هماهنگ شود. در مقابل، سازه صنعتی معمولا تعداد بسیار بیشتری ماژول را نگه می دارد و باید نیروهای ناشی از باد، برف، وزن تجهیزات و تغییرات دمایی را در سطح وسیع تری کنترل کند. در بررسی اجزای تشکیل دهنده پنل خورشیدی نیز باید توجه کرد که استراکچر اگرچه بخشی از خود ماژول نیست، اما نقش اساسی در تثبیت موقعیت پنل و انتقال ایمن نیروها ایفا می کند. به همین دلیل طراحی آن باید با مشخصات پنل، شرایط اقلیمی و سازه نگهدارنده هماهنگ شود.

تفاوت های استراکچر پنل خورشیدی خانگی و صنعتی در انتخاب سیستم ثابت، ردیابی، زمینی یا سقفی نیز دیده می شوند. در میان انواع استراکچر پنل خورشیدی، سازه های خانگی معمولا ساده تر، سبک تر و متناسب با محدودیت فضای بام طراحی می شوند، در حالی که سازه های صنعتی ممکن است شامل ردیف های طولانی، پایه های کوبشی، فونداسیون بتنی یا سیستم های ردیاب باشند. این تفاوت بر ابعاد مقاطع، تعداد اتصالات، تجهیزات نصب و برنامه نگهداری تاثیر می گذارد. بنابراین فرق استراکچر پنل خورشیدی خانگی و صنعتی را باید در مقیاس کل سیستم بررسی کرد تا مشخص شود هر سازه چگونه باید بارها را تحمل کند و عملکرد پایدار پنل ها را حفظ کند.

تفاوت از نظر طراحی و ساختار سازه

طراحی استراکچر خانگی معمولا با محدودیت های خود ساختمان شروع می شود و باید ظرفیت باربری سقف، محل تیرها یا خرپاها، نوع پوشش بام و نقاط مناسب اتصال را در نظر بگیرد. همچنین زاویه نصب پنل خورشیدی باید به گونه ای تعیین شود که ضمن دریافت مناسب تابش، بار باد و فشار اضافی روی سقف را افزایش ندهد. در این مقیاس معمولا تعداد مقاطع و اتصالات کمتر است و طراحی سازه فشرده تر انجام می شود. در مقابل، استراکچر صنعتی بر اساس آرایش چندین ردیف، فاصله میان ردیف ها، دهانه سازه، شرایط خاک، بار باد و برف و مسیر انتقال نیرو تا فونداسیون طراحی می شود. DOE نیز تاکید می کند که طراحی سازه نگهدارنده باید بارهای محیطی و محل نصب را به صورت یکپارچه بررسی کند.

در سیستم خانگی، سازه معمولا مستقیما با ساختمان درگیر می شود و طراحی آن باید از نفوذ آب، تمرکز بار و آسیب به اجزای سقف جلوگیری کند. محل قرارگیری هر پنل خورشیدی نیز باید با مسیر دسترسی و موانع بام هماهنگ شود. در پروژه صنعتی، طراحی می تواند شامل قاب های چندپایه، مهاربندها، ردیف های ثابت یا سازه های ردیاب باشد و جزئیات اتصال نیز پیچیده تر می شوند.

تفاوت از نظر ابعاد استراکچر

ابعاد استراکچر در سیستم های خانگی معمولا کوچک تر و متناسب با تعداد محدود پنل ها، مساحت بام و ظرفیت سازه ساختمان انتخاب می شوند. طول ریل ها، فاصله پایه ها و ارتفاع سازه نیز به گونه ای تعیین می شوند که وزن اضافی و فشار باد کنترل شود. در این پروژه ها محدودیت فضا باعث می شود طراحی فشرده تر انجام شود و ابعاد سازه با چیدمان پنل ها هماهنگ باقی بماند. همچنین تعداد ماژول های قابل نصب و میزان برق تولیدی پنل خورشیدی بر اندازه نهایی آرایه تاثیر می گذارند.

در پروژه های صنعتی، ابعاد استراکچر بسیار بزرگ تر می شوند و ممکن است هر ردیف چندین پنل را در طول زیاد نگه دارد. دهانه ها، ارتفاع پایه ها و طول ردیف ها نیز بر اساس بارگذاری و شرایط سایت تعیین می شوند. افزایش ابعاد باعث می شود کنترل خمش، پیچش و پایداری جانبی اهمیت بیشتری پیدا کند. بنابراین تفاوت ابعاد فقط به تعداد پنل محدود نمی شود و مستقیما بر طراحی مقاطع، تعداد پایه ها، اتصالات و روش اجرای سازه نیز تاثیر می گذارد.

تفاوت از نظر جنس متریال مصرفی

در استراکچرهای خانگی معمولا از آلومینیوم، فولاد گالوانیزه یا ترکیبی از این دو استفاده می شود. آلومینیوم به دلیل وزن کمتر، مقاومت مناسب در برابر خوردگی و سهولت نصب برای بسیاری از سیستم های پشت بامی گزینه مناسبی محسوب می شود. در مقابل، فولاد گالوانیزه زمانی استفاده می شود که استحکام بیشتر یا هزینه کنترل شده تری مورد نیاز باشد. نوع پوشش و کیفیت اتصالات نیز باید با شرایط محیطی ساختمان هماهنگ شوند تا احتمال خوردگی کاهش پیدا کند.

در استراکچرهای صنعتی، فولاد گالوانیزه سهم بیشتری دارد، زیرا تحمل بار بالا و امکان ساخت مقاطع متنوع را فراهم می کند. در محیط های خورنده نیز ممکن است از پوشش های مقاوم تر مانند روی، آلومینیوم و منیزیم یا فولاد با حفاظت سطحی تقویت شده استفاده شود. انتخاب متریال فقط بر پایه قیمت انجام نمی شود و باید مقاومت مکانیکی، دوام، شرایط اقلیمی، وزن و هزینه نگهداری را نیز بررسی کرد. بنابراین تفاوت بین استراکچر پنل خورشیدی خانگی و صنعتی در جنس متریال بیشتر به مقیاس بارگذاری و شرایط بهره برداری وابسته می شود.

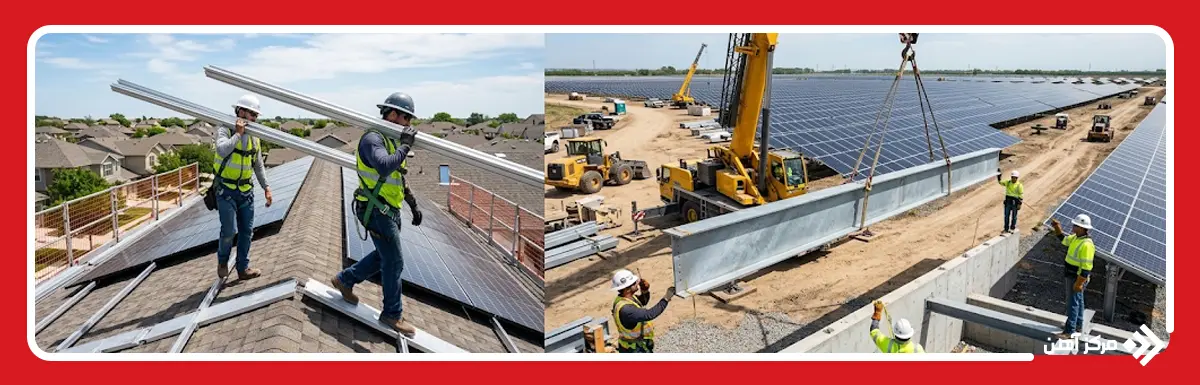

تفاوت از نظر وزن سازه

وزن استراکچر خانگی معمولا کمتر است، زیرا تعداد پنل ها محدودتر هستند و سازه باید بار اضافی کمی به سقف وارد کند. به همین دلیل در بسیاری از پروژه های پشت بامی از آلومینیوم یا مقاطع سبک فولادی استفاده می کنند تا بار مرده کاهش پیدا کند و حمل قطعات نیز ساده تر انجام شود. البته کاهش وزن نباید باعث افت استحکام شود و طراح باید نسبت مناسبی میان وزن، ضخامت مقاطع و ظرفیت باربری ایجاد کند.

در استراکچرهای صنعتی، وزن سازه بیشتر می شود، زیرا ردیف ها طولانی تر هستند و پایه ها، تیرها، مهاربندها و اتصالات بیشتری به کار می روند. همچنین در مناطق بادخیز یا برف گیر ممکن است مقاطع سنگین تری انتخاب شوند تا پایداری سازه حفظ شود. مقایسه استراکچر پنل خورشیدی خانگی و صنعتی نشان می دهد که وزن بالاتر در پروژه صنعتی الزاما نقطه ضعف محسوب نمی شود، زیرا این وزن نتیجه نیاز به ظرفیت باربری بیشتر است. بنابراین وزن نهایی باید بر اساس طراحی سازه، نوع متریال و شرایط نصب تعیین شود.

تفاوت از نظر استحکام و تحمل بار

استراکچر خانگی باید وزن پنل ها، بار باد و در صورت نیاز بار برف را تحمل کند، اما دامنه بارگذاری آن معمولا محدودتر از پروژه های صنعتی است. در این سیستم ها، ظرفیت باربری سقف و نقاط اتصال اهمیت زیادی دارند، زیرا انتقال نامناسب نیرو می تواند به پوشش بام یا اجزای سازه اصلی آسیب وارد کند. به همین دلیل انتخاب ضخامت مقاطع و فاصله پایه ها باید بر اساس محاسبات واقعی انجام شود.

در استراکچرهای صنعتی، تحمل بار اهمیت بیشتری پیدا می کند، زیرا طول ردیف ها، تعداد پنل ها و سطح در معرض باد افزایش پیدا می کند. همچنین بارهای جانبی، خمش مقاطع و نیروهای منتقل شده به فونداسیون باید دقیق تر بررسی شوند. در مناطق بادخیز یا برف گیر، ابعاد مقاطع و نوع مهاربندی نیز ممکن است افزایش پیدا کنند. بنابراین تفاوت استراکچر پنل خورشیدی خانگی و صنعتی از نظر استحکام بیشتر به مقیاس بارگذاری، نوع سازه و شرایط محیطی وابسته است و باید با محاسبات مهندسی مشخص شود.

تفاوت از نظر زاویه نصب پنل ها

زاویه نصب پنل ها در استراکچرهای خانگی معمولا با توجه به جهت بام، محدودیت فضای موجود، ارتفاع جان پناه و میزان سایه اطراف تعیین می شود. در بسیاری از ساختمان ها امکان انتخاب زاویه کاملا آزاد وجود ندارد و طراح باید میان دریافت مناسب تابش، کاهش بار باد و محدودیت های معماری تعادل برقرار کند. اگر بام شیب دار باشد، زاویه سازه نیز تا حد زیادی از شیب همان سطح تاثیر می پذیرد.

در پروژه های صنعتی، آزادی بیشتری برای تعیین زاویه وجود دارد و می توان شیب ردیف ها را بر اساس موقعیت جغرافیایی، مسیر خورشید، فاصله ردیف ها و هدف تولید سالانه بهینه کرد. در برخی نیروگاه ها نیز از استراکچرهای ردیاب استفاده می شود که زاویه پنل را در طول روز تغییر می دهند. تفاوت استراکچر پنل خورشیدی خانگی و صنعتی در این بخش بیشتر به میزان آزادی طراحی مربوط می شود. بنابراین زاویه نهایی باید با توجه به شرایط سایت، بار باد، سایه اندازی و اهداف تولید انرژی تعیین شود.

تفاوت از نظر نوع فونداسیون

در استراکچرهای خانگی معمولا فونداسیون مستقل مشابه نیروگاه های زمینی اجرا نمی شود و سازه به اجزای باربر بام یا پایه های مخصوص متصل می شود. نوع اتصال به پوشش سقف، ظرفیت سازه ساختمان و الزامات آب بندی بستگی دارد. در برخی سیستم های پشت بامی نیز از پایه های بالاستی استفاده می شود تا بدون سوراخ کردن بام، وزن سازه و بلوک های بتنی نیروها را مهار کنند. انتخاب روش باید به گونه ای انجام شود که بار متمرکز نامناسبی به سقف وارد نشود.

در استراکچرهای صنعتی، فونداسیون نقش اصلی در انتقال بارهای باد، وزن سازه و نیروهای جانبی به زمین را بر عهده دارد. بسته به نوع خاک، سطح آب زیرزمینی، توپوگرافی و ظرفیت باربری زمین می توان از شمع های کوبشی، پایه های پیچی یا فونداسیون بتنی استفاده کرد. به همین دلیل بررسی ژئوتکنیک سایت اهمیت بیشتری پیدا می کند. در نتیجه، استراکچر پنل خورشیدی خانگی یا صنعتی از نظر فونداسیون تفاوت اساسی دارد و روش مناسب باید بر اساس نوع بستر و مسیر انتقال نیرو انتخاب شود.

تفاوت از نظر محل نصب

استراکچر خانگی معمولا روی بام های مسکونی، ویلایی یا ساختمان های کوچک نصب می شود و به همین دلیل محدودیت فضای مفید، وجود جان پناه، تجهیزات سرمایشی، سایه ساختمان های اطراف و مسیر دسترسی اهمیت زیادی پیدا می کنند. وضعیت سقف نیز باید از نظر استحکام، سلامت پوشش و امکان اتصال ایمن بررسی شود تا نصب سازه باعث ایجاد نشتی، تمرکز بار یا آسیب به اجزای ساختمان نشود.

استراکچر صنعتی بیشتر در نیروگاه های زمینی، سوله های بزرگ یا سایت های اختصاصی نصب می شود و شرایط زمین نقش پررنگ تری در طراحی دارد. شیب زمین، نوع خاک، مسیر زهکشی، فاصله ردیف ها، دسترسی ماشین آلات و جهت باد می توانند محل دقیق پایه ها را تغییر دهند. بنابراین تفاوت های استراکچر پنل خورشیدی خانگی و صنعتی از نظر محل نصب مستقیما بر نوع سازه، روش مهار، تجهیزات اجرایی و نحوه نگهداری اثر می گذارند و باید پیش از طراحی نهایی بررسی شوند.

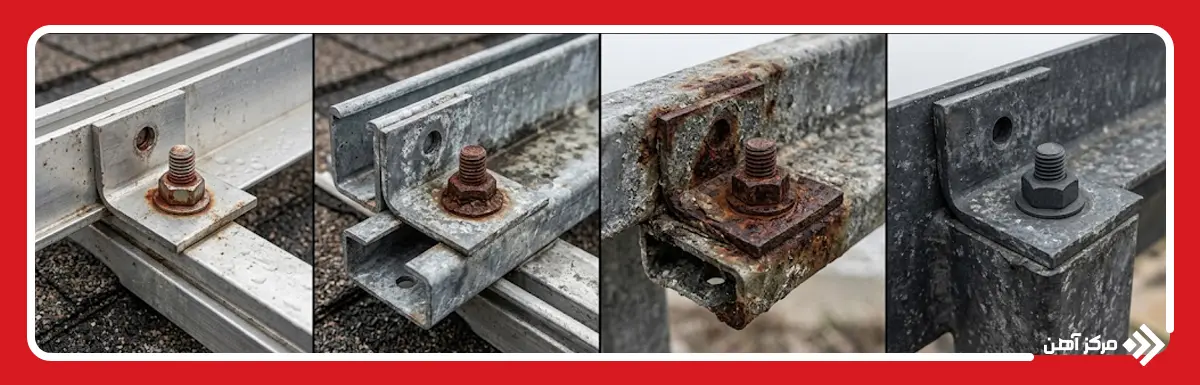

تفاوت از نظر مقاومت در برابر خوردگی

استراکچرهای خانگی معمولا در معرض رطوبت، باران، آلودگی شهری و گاهی شرایط ساحلی قرار می گیرند، بنابراین مقاومت در برابر خوردگی اهمیت زیادی دارد. استفاده از آلومینیوم یا فولاد گالوانیزه می تواند از زنگ زدگی و کاهش عمر سازه جلوگیری کند، اما کیفیت پوشش، محل برش و نوع اتصال نیز باید بررسی شوند. در بام ها، تجمع آب یا تماس فلزات ناسازگار می تواند خوردگی موضعی ایجاد کند.

در استراکچرهای صنعتی، سطح تماس با عوامل محیطی بیشتر است و شرایطی مانند گرد و غبار، رطوبت، نمک، مواد شیمیایی و تغییرات دمایی شدید می توانند فرایند خوردگی را تشدید کنند. به همین دلیل ممکن است از پوشش های مقاوم تر، ضخامت گالوانیزه بالاتر یا فولادهای دارای پوشش روی، آلومینیوم و منیزیم استفاده شود. در نتیجه، تفاوت استراکچر پنل خورشیدی خانگی و صنعتی از نظر مقاومت خوردگی بیشتر به شدت شرایط محیطی و طول عمر مورد انتظار پروژه وابسته است و باید متناسب با همان شرایط انتخاب شود.

تفاوت از نظر روش نصب و اجرا

روش نصب استراکچر خانگی معمولا ساده تر و سریع تر است، زیرا تعداد پنل ها و قطعات سازه ای کمتر هستند. در سیستم های پشت بامی، ابتدا محل پایه ها یا ریل ها مشخص می شود و سپس اتصال به سقف با توجه به نوع پوشش، سازه زیرین و الزامات آب بندی انجام می شود. در این پروژه ها، دقت در سوراخ کاری، تراز کردن ریل ها و جلوگیری از آسیب به عایق سقف اهمیت زیادی دارد.

در استراکچرهای صنعتی، نصب به صورت مرحله ای و با تجهیزات بیشتری انجام می شود. اجرای فونداسیون یا شمع ها، نصب پایه ها، تیرها، مهاربندها و ریل های نگهدارنده باید طبق نقشه اجرایی و با کنترل تراز و فاصله انجام شود. در نیروگاه های بزرگ، ماشین آلات کوبش شمع، تجهیزات نقشه برداری و ابزارهای کنترل گشتاور نیز استفاده می شوند. بنابراین مقایسه استراکچر پنل خورشیدی خانگی و صنعتی نشان می دهد که اجرای صنعتی به برنامه ریزی، کنترل کیفیت و نیروی اجرایی بیشتری نیاز دارد تا سازه در کل سایت با دقت و یکنواختی نصب شود.

تفاوت از نظر تعمیر و نگهداری

تعمیر و نگهداری استراکچر خانگی معمولا ساده تر است، زیرا تعداد قطعات، اتصالات و پنل ها کمتر هستند و دسترسی به بخش های مختلف سازه راحت تر انجام می شود. با این حال، باید وضعیت پیچ و مهره ها، نقاط اتصال به سقف، خوردگی احتمالی، سلامت ریل ها و آب بندی محل نصب به صورت دوره ای بررسی شوند. اگر سازه روی بام قرار گرفته باشد، تجمع آب، تغییر شکل موضعی یا شل شدن اتصالات می تواند به مرور عملکرد آن را مختل کند و باید در بازدیدهای دوره ای کنترل شود.

در استراکچرهای صنعتی، نگهداری گسترده تر و برنامه ریزی شده تر انجام می شود، زیرا تعداد ردیف ها و اتصالات بسیار بیشتر است. بازرسی خوردگی، کنترل گشتاور پیچ ها، بررسی نشست پایه ها، تغییر شکل مقاطع و سلامت پوشش های محافظ اهمیت بیشتری پیدا می کنند. در سیستم های ردیاب نیز اجزای متحرک، موتور و مکانیزم انتقال باید بررسی شوند. بنابراین تفاوت بین استراکچر پنل خورشیدی خانگی و صنعتی در نگهداری بیشتر به مقیاس پروژه و تعداد اجزایی وابسته است که باید به صورت منظم پایش و اصلاح شوند.

تفاوت از نظر هزینه ساخت و اجرا

هزینه ساخت و اجرای استراکچر خانگی معمولا کمتر است، زیرا تعداد پنل ها، مقدار متریال، تعداد اتصالات و زمان نصب محدودتر می شوند. با این حال، هزینه نهایی فقط به وزن سازه وابسته نیست و عواملی مانند نوع سقف، نیاز به آب بندی، جنس ریل ها، نوع پایه و دشواری دسترسی نیز بر قیمت تاثیر می گذارند. در برخی پروژه های پشت بامی، استفاده از آلومینیوم یا سیستم های بالاستی می تواند هزینه اولیه را افزایش دهد، اما نصب سریع تر یا کاهش عملیات روی سقف را ممکن می کند.

در پروژه های صنعتی، حجم بالای فولاد، تعداد پایه ها، فونداسیون، ماشین آلات اجرایی و نیروی انسانی باعث افزایش هزینه کل می شوند. همچنین آزمایش خاک، نقشه برداری، کنترل کیفیت، حمل مقاطع و اجرای ردیف های طولانی نیز به بودجه اضافه می شوند. با این حال، هزینه به ازای هر کیلووات نصب شده ممکن است به دلیل مقیاس بزرگ پروژه و خرید عمده متریال کاهش پیدا کند. بنابراین فرق استراکچر پنل خورشیدی خانگی و صنعتی از نظر هزینه باید با مقایسه هزینه کل، هزینه نصب و هزینه چرخه عمر هر سیستم ارزیابی شود.

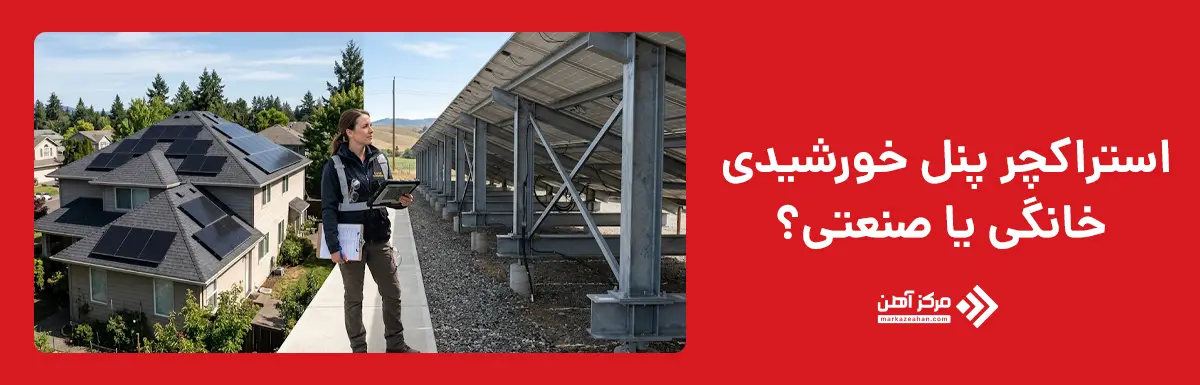

استراکچر پنل خورشیدی خانگی یا صنعتی؛ کدام مناسب تر است؟

انتخاب میان استراکچر پنل خورشیدی خانگی یا صنعتی به مقیاس پروژه، محل نصب، ظرفیت مورد نیاز و شرایط بارگذاری بستگی دارد و نمی توان یکی را به صورت مطلق بهتر دانست. برای ساختمان های مسکونی، ویلاها و بام های کوچک، استراکچر خانگی معمولا انتخاب مناسب تری است، زیرا وزن کمتر، نصب ساده تر و سازگاری بیشتری با محدودیت های سقف ایجاد می کند. در مقابل، نیروگاه های بزرگ، واحدهای صنعتی و سایت هایی که تعداد زیادی پنل دارند به سازه ای نیاز دارند که بارهای گسترده تر، دهانه های طولانی تر و شرایط محیطی شدیدتر را تحمل کند. در چنین پروژه هایی استراکچر صنعتی به دلیل طراحی مهندسی گسترده تر، فونداسیون مستقل و امکان استفاده از مقاطع مقاوم تر عملکرد مطمئن تری ایجاد می کند.

در مقایسه استراکچر پنل خورشیدی خانگی و صنعتی باید فقط هزینه اولیه بررسی نشود. ظرفیت باربری محل، شدت باد و برف، خوردگی محیط، فضای در دسترس، روش نصب و هزینه نگهداری نیز باید همزمان در تصمیم گیری وارد شوند. اگر پروژه روی بام اجرا می شود، وزن کم و نحوه اتصال به ساختمان اولویت بیشتری پیدا می کند، اما در یک نیروگاه زمینی، استحکام، دوام، فونداسیون و امکان اجرای ردیف های طولانی اهمیت بیشتری پیدا می کنند. بنابراین تفاوت های استراکچر پنل خورشیدی خانگی و صنعتی نشان می دهند که انتخاب صحیح باید بر اساس مشخصات واقعی همان پروژه انجام شود تا سازه بتواند پنل ها را در طول دوره بهره برداری با پایداری و ایمنی مناسب نگهداری کند.

تفاوت استراکچر پنل خورشیدی خانگی و صنعتی فقط در ابعاد یا تعداد پنل ها خلاصه نمی شود و طراحی، متریال، وزن، فونداسیون، محل نصب، مقاومت خوردگی، روش اجرا و هزینه را نیز در بر می گیرد. سازه خانگی معمولا سبک تر، ساده تر و متناسب با محدودیت های بام طراحی می شود، در حالی که استراکچر صنعتی برای بارهای بیشتر، ردیف های طولانی تر و شرایط محیطی سخت تر آماده می شود. مقایسه استراکچر پنل خورشیدی خانگی و صنعتی همچنین نشان می دهد که انتخاب متریال و نوع اتصال باید با شرایط واقعی پروژه هماهنگ شود. در نهایت، انتخاب میان این دو سازه باید بر اساس ظرفیت مورد نیاز، محل نصب، بارهای محیطی، بودجه و الزامات نگهداری انجام شود تا سیستم در طول بهره برداری عملکرد ایمن و پایداری حفظ کند.
