سقف مجوف یکی از سیستم های نوین سازه ای در صنعت ساختمان است که با هدف کاهش وزن مرده سازه و افزایش بهره وری مصرف مصالح طراحی شده است. در این نوع سقف، بخشی از بتن ناحیه کششی که نقش سازه ای مؤثری ندارد، با ایجاد فضاهای خالی (مجوف) حذف می شود. نتیجه این فرآیند، کاهش بار مرده، بهینه سازی مصرف بتن و فولاد و در نهایت کاهش هزینه های کلی پروژه است.
با توجه به افزایش قیمت مصالح ساختمانی به ویژه قیمت آهن، استفاده از سیستم هایی مانند سقف های مجوف که مصرف فولاد و بتن را کاهش می دهند، اهمیت زیادی پیدا کرده است. این سقف ها در دهه های اخیر به ویژه در پروژه های بزرگ، ساختمان های بلندمرتبه و سازه های با دهانه های وسیع مورد توجه مهندسان قرار گرفته اند. سقف مجوف به انگلیسی Hollow Slab یا Void Slab نامیده می شود و در اشکال مختلفی مانند سقف دال مجوف، سقف وافل، کوبیاکس و یوبوت اجرا می شود. شناخت دقیق این سیستم، انواع آن و روش اجرای صحیح، نقش مهمی در انتخاب مناسب ترین گزینه برای هر پروژه دارد.

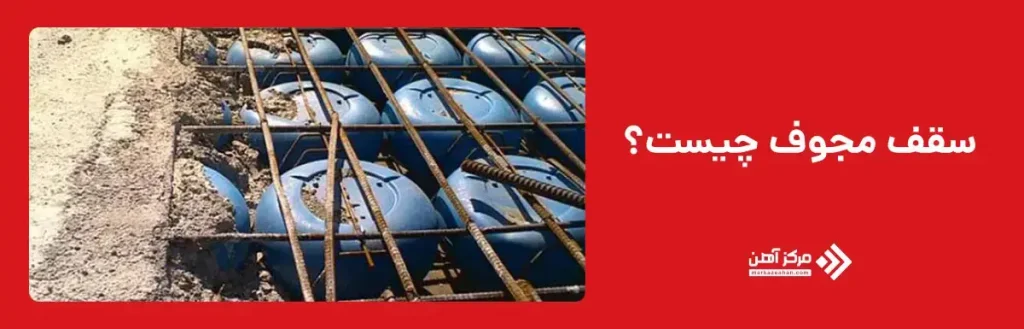

برای درک بهتر اینکه سقف مجوف چیست، ابتدا باید بدانیم مجوف چیست. واژه مجوف به معنای توخالی بودن است و در سیستم های سازه ای به حذف بخش هایی از مقطع که نقش باربری مؤثری ندارند اشاره دارد. سقف مجوف سیستمی است که در آن با ایجاد حفره ها یا فضاهای خالی منظم در داخل دال بتنی، وزن سقف کاهش می یابد بدون آنکه مقاومت و عملکرد سازه ای آن به خطر بیفتد.
در این سقف ها، ناحیه فشاری بتن حفظ شده و ناحیه کششی که معمولاً بتن کارایی کمتری دارد، به صورت هدفمند حذف می شود. این موضوع باعث کاهش مصرف بتن، کاهش وزن سازه و در نتیجه کاهش نیروهای زلزله می شود. سقف های مجوف بتنی معمولاً به صورت سقف مجوف بتن مسلح اجرا می شوند و آرماتورگذاری در آن ها نقش کلیدی دارد.
در مقایسه با انواع سقف ساختمان سنتی، این سیستم امکان اجرای دهانه های بزرگ تر، کاهش تعداد ستون ها و آزادی بیشتر در طراحی معماری را فراهم می کند. به همین دلیل، امروزه سقف های مجوف به عنوان یکی از گزینه های پیشرفته در مهندسی سازه شناخته می شوند.
سقف های مجوف از چند جزء اصلی تشکیل شده اند که هرکدام نقش مشخصی در عملکرد نهایی سازه دارند. اولین و مهم ترین جزء، دال بتنی است که به عنوان عنصر باربر اصلی عمل می کند. این دال معمولاً به صورت دال دوطرفه طراحی می شود و بارها را به ستون ها یا تیرها منتقل می کند.
جزء دوم، المان های ایجادکننده فضای خالی هستند. این المان ها می توانند به صورت قالب های پلاستیکی، فومی یا کروی باشند. در بسیاری از سیستم ها از فوم های مخصوص استفاده می شود که بررسی قیمت فوم سقفی می تواند در برآورد هزینه نهایی پروژه تأثیرگذار باشد. این قالب ها پس از بتن ریزی در داخل دال باقی می مانند و نقش سازه ای ندارند.
آرماتورها جزء مهم دیگر سقف مجوف هستند. شبکه آرماتور فوقانی و تحتانی برای تحمل نیروهای کششی و کنترلی استفاده می شود. در نهایت، بتن مصرفی با عیار مشخص، تمام مجموعه را یکپارچه می کند. هماهنگی دقیق بین این اجزا، شرط اصلی عملکرد صحیح سقف مجوف است.

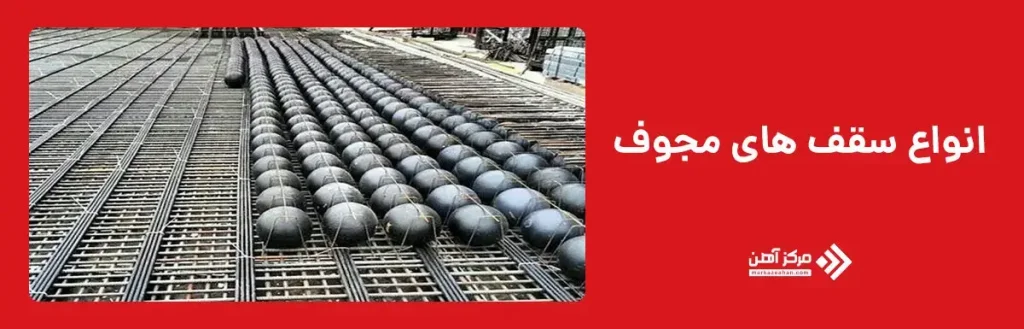

سقف های مجوف بر اساس نوع طراحی، شکل قالب های توخالی و روش اجرا به چند دسته اصلی تقسیم می شوند. هدف مشترک در تمام انواع سقف مجوف، کاهش وزن مرده سقف با حفظ مقاومت سازه ای است. انتخاب نوع مناسب سقف مجوف به عواملی مانند دهانه سازه، کاربری ساختمان، شرایط اجرایی، هزینه و سرعت ساخت بستگی دارد. هر کدام از این سیستم ها رفتار سازه ای متفاوتی دارند و برای پروژه های خاصی بهینه هستند.
شناخت دقیق انواع سقف های مجوف به مهندسان و سازندگان کمک می کند تا بهترین گزینه را از نظر فنی و اقتصادی انتخاب کنند. در بررسی تخصصی تر، می توان گفت انواع سقف دال مجوف بر اساس شکل المان های توخالی و نحوه آرماتورگذاری دسته بندی می شوند و این موضوع مستقیماً بر رفتار سازه ای سقف تأثیر می گذارد.
| نوع سقف مجوف | روش ایجاد فضای خالی | دهانه قابل اجرا | وزن سازه | کاربرد اصلی | مزیت شاخص |
| سقف دال مجوف | قالب های توخالی منظم در دال | متوسط تا بزرگ | کم | ساختمان های مسکونی، اداری | کاهش وزن و مصرف بتن |
| سقف مجوف وافل | قالب شبکه ای مربعی یا مستطیلی | بزرگ | کم | فضاهای اکسپوز، پارکینگ | مقاومت خمشی بالا |
| سقف مجوف کوبیاکس | گوی های پلاستیکی کروی | بسیار بزرگ | بسیار کم | سازه های خاص و بلندمرتبه | حذف بتن غیرسازه ای |
| سقف مجوف پیش ساخته | دال های آماده کارخانه ای | متوسط | کم | پروژه های صنعتی | سرعت اجرای بالا |
| سقف های مجوف بتنی دوطرفه | حذف بتن ناحیه کششی دال | بزرگ | کم | ساختمان های تجاری | رفتار لرزه ای مناسب |
سقف دال مجوف رایج ترین نوع سقف مجوف است که به صورت دال تخت دوطرفه اجرا می شود. در این سیستم، فضاهای خالی به صورت منظم در داخل دال ایجاد می شوند تا بتن ناحیه کششی حذف شود. این نوع سقف برای دهانه های متوسط تا بزرگ مناسب بوده و باعث کاهش وزن مرده، کاهش مصرف بتن و فولاد و بهبود عملکرد لرزه ای سازه می شود. سقف دال مجوف معمولاً در ساختمان های اداری، تجاری و مسکونی چندطبقه کاربرد دارد.
سقف مجوف وافل دارای قالب هایی با شکل شبکه ای است که پس از بتن ریزی، ظاهری شبیه به شبکه منظم ایجاد می کند. این نوع سقف علاوه بر کاهش وزن، مقاومت خمشی بالایی دارد و برای دهانه های بزرگ بسیار مناسب است. سقف وافل اغلب در پروژه هایی استفاده می شود که سقف به صورت اکسپوز (نمایان) طراحی شده و جنبه معماری نیز اهمیت دارد.
در سقف مجوف کوبیاکس از گوی های پلاستیکی کروی برای ایجاد فضاهای خالی در داخل دال استفاده می شود. این گوی ها بین دو شبکه آرماتور قرار می گیرند و پس از بتن ریزی در سقف باقی می مانند. این سیستم باعث کاهش چشمگیر وزن دال بدون کاهش مقاومت سازه ای می شود و بیشتر در پروژه های بزرگ و سازه های با دهانه وسیع کاربرد دارد.
در این نوع، دال های مجوف به صورت پیش ساخته در کارخانه تولید شده و سپس در محل پروژه نصب می شوند. سقف مجوف پیش ساخته باعث افزایش سرعت اجرا و کاهش خطاهای اجرایی می شود. این سیستم بیشتر در پروژه های صنعتی، انبوه سازی و ساختمان هایی با تیپ بندی تکراری مورد استفاده قرار می گیرد.
اجرای سقف مجوف فرآیندی دقیق و مرحله به مرحله است که نیاز به طراحی مهندسی، نظارت مستمر و اجرای صحیح دارد. رعایت ترتیب مراحل اجرا نقش مهمی در عملکرد نهایی، ایمنی و دوام سقف دارد. هرگونه خطا در جانمایی المان های مجوف یا آرماتورگذاری می تواند باعث کاهش کارایی سازه شود. به همین دلیل، اجرای سقف مجوف معمولاً توسط تیم های اجرایی متخصص و بر اساس نقشه های دقیق انجام می شود. در پروژه هایی که از دال تخت استفاده می شود، اجرای سقف دال مجوف نیازمند دقت بیشتری در جانمایی المان های توخالی و کنترل فاصله آن هاست، زیرا توزیع نامناسب فضاهای خالی می تواند عملکرد خمشی سقف را تحت تأثیر قرار دهد.

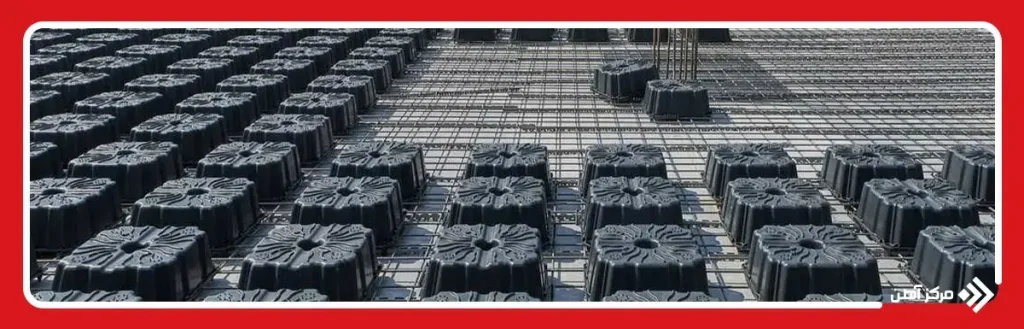

سقف های مجوف بتنی در طیف گسترده ای از پروژه های ساختمانی کاربرد دارند. یکی از مهم ترین کاربردها، استفاده در ساختمان های اداری و تجاری با دهانه های بزرگ است؛ جایی که حذف تیرهای میانی و کاهش تعداد ستون ها اهمیت زیادی دارد. در پروژه های مسکونی بلندمرتبه نیز سقف مجوف به دلیل کاهش وزن سازه و بهبود عملکرد لرزه ای مورد استفاده قرار می گیرد. همچنین در پارکینگ ها، مراکز خرید، بیمارستان ها و فضاهای عمومی، این سیستم امکان ایجاد فضاهای باز و انعطاف پذیر را فراهم می کند. در مقایسه با سقف دال بتنی معمولی، سقف مجوف گزینه ای اقتصادی تر و مهندسی تر برای پروژه های بزرگ محسوب می شود. استفاده از سقف های مجوف باعث کاهش مصرف مصالح، افزایش سرعت اجرا و بهبود عملکرد کلی سازه می شود.
مهم ترین مزیت سقف مجوف، کاهش وزن مرده سازه است. این کاهش وزن به طور مستقیم باعث کاهش نیروهای زلزله و افزایش ایمنی ساختمان می شود. همچنین مصرف بتن و فولاد کمتر شده و هزینه های اجرایی کاهش می یابد. از دیگر مزایا می توان به امکان اجرای دهانه های بزرگ تر، کاهش تعداد ستون ها، انعطاف پذیری در طراحی معماری و بهبود عملکرد لرزه ای اشاره کرد. سقف های مجوف بتنی همچنین عایق صوتی و حرارتی بهتری نسبت به بسیاری از سیستم های سنتی دارند. در نهایت، استفاده از سقف مجوف باعث بهینه سازی مصرف منابع و افزایش بهره وری اقتصادی پروژه می شود، به ویژه در پروژه های بزرگ و بلندمرتبه.
با وجود مزایای متعدد، سقف مجوف معایبی نیز دارد. یکی از مهم ترین معایب، نیاز به نیروی متخصص برای طراحی و اجرا است. اجرای نادرست می تواند منجر به کاهش عملکرد سازه ای شود. هزینه اولیه قالب های مجوف ساز نیز نسبت به برخی سیستم های سنتی بیشتر است، هرچند این هزینه در بلندمدت جبران می شود. همچنین کنترل کیفیت در حین اجرا اهمیت بالایی دارد و نیازمند نظارت دقیق مهندسی است. در برخی پروژه های کوچک، استفاده از سقف های مجوف ممکن است از نظر اقتصادی توجیه پذیر نباشد.
| ویژگی ها | سقف مجوف | سقف تیرچه بلوک | سقف دال توپر |
| وزن مرده | کم | متوسط | زیاد |
| مصرف بتن | بهینه | متوسط | زیاد |
| مصرف فولاد | کمتر | متوسط | زیاد |
| دهانه قابل اجرا | بزرگ | محدود | متوسط |
| عملکرد لرزه ای | بسیار خوب | متوسط | خوب |
| سرعت اجرا | متوسط | بالا | پایین |
| هزینه نهایی | اقتصادی در پروژه های بزرگ | اقتصادی در پروژه های کوچک | بالا |
در مقایسه با سقف های تیرچه بلوک یا دال توپر، سقف مجوف وزن کمتری دارد و عملکرد لرزه ای بهتری ارائه می دهد. همچنین امکان اجرای دهانه های بزرگ تر بدون تیرهای آویز را فراهم می کند. از نظر مصرف مصالح، سقف های مجوف بتنی بهینه تر هستند و در پروژه های بزرگ باعث کاهش هزینه کلی می شوند. در مقایسه سقف مجوف و مشبک، هر دو سیستم سبک سازی را هدف دارند، اما سقف مجوف معمولاً رفتار سازه ای یکنواخت تری دارد. به طور کلی، انتخاب بین سقف مجوف و سیستم های رایج به نوع پروژه، بودجه و الزامات فنی بستگی دارد.
در بررسی دقیق تر تفاوت سقف مجوف و مشبک می توان گفت هرچند هر دو سیستم با هدف کاهش وزن طراحی شده اند، اما سقف مجوف به دلیل پیوستگی دال، رفتار سازه ای یکنواخت تری نسبت به سقف های مشبک دارد.
سوالات متداول
سقف مجوف سیستمی سازه ای است که با ایجاد فضاهای خالی در داخل دال بتنی، وزن مرده سقف را کاهش می دهد. این کار بدون کاهش مقاومت سازه ای انجام می شود و عملکرد لرزه ای بهتری ایجاد می کند.
مهم ترین مزیت سقف مجوف کاهش وزن سازه و در نتیجه کاهش نیروهای زلزله است. همچنین مصرف بتن و فولاد کمتر شده و دهانه های بزرگ تری قابل اجرا هستند.
بهترین نوع سقف مجوف به شرایط پروژه بستگی دارد. سقف دال مجوف، وافل و کوبیاکس هرکدام مزایا و کاربردهای خاص خود را دارند و باید بر اساس دهانه، بارگذاری و بودجه انتخاب شوند.
بله، سقف مجوف برای ساختمان های مسکونی به ویژه در پروژه های چندطبقه مناسب است. این سیستم باعث کاهش وزن، افزایش ایمنی و بهبود عایق بندی صوتی می شود.
هزینه اولیه سقف مجوف ممکن است کمی بیشتر باشد، اما به دلیل کاهش مصرف مصالح و بهینه سازی سازه، هزینه نهایی پروژه معمولاً کمتر یا اقتصادی تر خواهد بود.
در صورت طراحی و اجرای صحیح، سقف مجوف کاملاً ایمن است و حتی عملکرد بهتری نسبت به بسیاری از سقف های سنتی در برابر زلزله دارد.
