آشنایی با آسانسور هیدرولیکی و انواع آن

آسانسور هیدرولیکی یکی از سیستم های پیشرفته حمل و نقل عمودی در ساختمان ها است که با استفاده از فشار روغن و جک هیدرولیک، کابین را به بالا و پایین منتقل می کند. این نوع آسانسور به دلیل نیاز کمتر به فضای موتورخانه و نصب ساده، در بسیاری از پروژه های ساختمانی کوتاه و متوسط محبوبیت بالایی دارد. استفاده از آسانسورهای هیدرولیکی به ویژه در ساختمان های مسکونی، تجاری کوچک و مراکز خدماتی رایج است و می تواند جایگزین مناسبی برای آسانسورهای کششی باشد.

یکی از نکات مهم در انتخاب آسانسور هیدرولیکی، توجه به قیمت آهن و هزینه کلی نصب و نگهداری آن است. با توجه به نوسانات بازار و کیفیت تجهیزات، این نوع آسانسورها می توانند صرفه اقتصادی خوبی برای مالکین فراهم کنند. مطالعه این مقاله به شما کمک می کند تا با انواع آسانسور هیدرولیک، مشخصات فنی و کاربردهای مختلف آن آشنا شوید و تصمیم گیری بهتری برای انتخاب آسانسور مناسب داشته باشید.

آسانسور هیدرولیکی چیست؟

آسانسور هیدرولیکی سیستمی است که حرکت کابین را با استفاده از فشار روغن و جک هیدرولیک ایجاد می کند. برخلاف سیستم های کششی که نیروی محرکه از موتور بالای چاه و سیم بکسل تامین می شود، در آسانسورهای هیدرولیکی، جک در کف چاه قرار دارد و با فشار روغن کابین را به بالا هدایت می کند. این مکانیزم باعث ایجاد تفاوت آسانسور هیدرولیکی و کششی در عملکرد، فضای مورد نیاز نصب و نحوه انتقال نیرو می شود.

در این سیستم، پاور یونیت شامل پمپ هیدرولیک و موتور الکتریکی فشار مورد نیاز روغن را تولید می کند و جریان روغن از طریق لوله ها به جک منتقل می شود. سیلندر جک کابین را با سرعت کنترل شده بالا می برد و در هنگام پایین آمدن کابین، جریان روغن با استفاده از شیرهای کنترلی آهسته می شود تا حرکت نرم و ایمن انجام گیرد. طراحی دقیق سیستم کنترل باعث می شود سرعت آسانسور هیدرولیک و توقف در طبقات کاملاً دقیق باشد.

آسانسورهای هیدرولیک به دلیل سادگی مکانیزم و نیاز کمتر به فضای موتورخانه، در ساختمان های کوتاه تا متوسط کاربرد گسترده ای دارند. امکان نصب آسانسور هیدرولیکی خانگی نیز با ابعاد کوچک و مصرف برق بهینه فراهم است و طراحان می توانند بر اساس نیاز پروژه، نوع جک و ارتفاع ساختمان را انتخاب کنند. بررسی تصاویر آسانسور هیدرولیک و نقشه آسانسور هیدرولیک در این مرحله به مهندسین و مالکین کمک می کند تا درک صحیحی از مکانیزم و محل نصب تجهیزات داشته باشند.

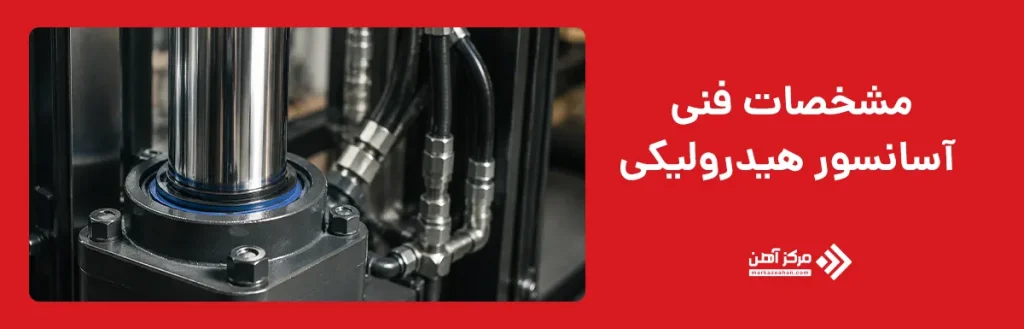

مشخصات فنی آسانسور هیدرولیکی

بررسی مشخصات فنی آسانسور هیدرولیکی یکی از مهم ترین مراحل انتخاب و طراحی این سیستم است؛ زیرا ظرفیت، سرعت، نوع جک، توان موتور و تجهیزات ایمنی مستقیماً بر عملکرد و طول عمر آسانسور تاثیر می گذارند. در کنار طراحی مهندسی، رعایت دستورالعمل ایمنی آسانسور نیز اهمیت بالایی دارد تا سیستم در شرایط مختلف با حداکثر ایمنی و راندمان کار کند. در ادامه، مهم ترین مشخصات فنی و معیارهای انتخاب آسانسور هیدرولیکی را بررسی می کنیم.

ظرفیت کابین:
ظرفیت آسانسور هیدرولیکی معمولا بر اساس تعداد نفرات یا وزن قابل حمل تعیین می شود. در پروژه های خانگی، ظرفیت های 250 تا 400 کیلوگرم رایج هستند، اما در ساختمان های اداری، تجاری یا درمانی ممکن است ظرفیت به 600، 800 یا حتی 1000 کیلوگرم برسد. انتخاب ظرفیت باید با توجه به تعداد کاربران، نوع کاربری ساختمان، ابعاد کابین و توان سیستم هیدرولیک انجام شود.

سرعت آسانسور:
سرعت آسانسور هیدرولیک معمولا کمتر از آسانسورهای کششی است و در بسیاری از پروژه ها بین 0.15 تا 1 متر بر ثانیه انتخاب می شود. در ساختمان های مسکونی کوتاه، سرعت های پایین تر کافی هستند؛ اما در کاربری های پرتردد، سرعت بالاتر باعث کاهش زمان انتظار می شود. با این حال، افزایش سرعت نیازمند پاور یونیت قوی تر، کنترل دقیق تر جریان روغن و تجهیزات ایمنی کامل تر است.

ارتفاع حرکت یا تراول:
ارتفاع حرکت آسانسور هیدرولیکی به نوع جک و روش انتقال نیرو بستگی دارد. در سیستم جک مستقیم، محدودیت ارتفاع بیشتر است؛ اما در مدل های غیر مستقیم، با استفاده از سیم بکسل و فلکه، امکان افزایش مسیر حرکت فراهم می شود. برای ساختمان های کوتاه تا متوسط، این سیستم عملکرد مناسبی دارد، اما برای برج ها و ساختمان های بسیار بلند معمولا آسانسور کششی گزینه مناسب تری است.

نوع جک هیدرولیک:
جک یکی از اصلی ترین قطعات آسانسور هیدرولیکی است و می تواند به صورت جک مستقیم، جک کنار، جک زیر کابین یا جک غیر مستقیم طراحی شود. انتخاب نوع جک به ابعاد چاه، تعداد توقف، ظرفیت کابین و محدودیت های معماری ساختمان بستگی دارد. کیفیت آب بندی جک، ضخامت سیلندر، مقاومت شفت و دقت ماشین کاری در عملکرد بلند مدت آسانسور نقش مستقیم دارد.

پاور یونیت و توان موتور:
پاور یونیت شامل موتور، پمپ، مخزن روغن، شیرهای کنترل، فیلتر و تجهیزات تنظیم فشار است. توان موتور باید بر اساس وزن کابین، ظرفیت نامی، ارتفاع حرکت و سرعت مورد نظر محاسبه شود. اگر توان موتور کمتر از نیاز واقعی باشد، آسانسور در حرکت رو به بالا دچار فشار بیش از حد و افت عملکرد می شود؛ اگر بیش از حد بزرگ انتخاب شود، هزینه اولیه و مصرف انرژی افزایش پیدا می کند.

سیستم کنترل و تابلو فرمان:
تابلو فرمان وظیفه مدیریت حرکت کابین، توقف در طبقات، کنترل درب ها، دریافت فرمان کاربران و ارتباط با تجهیزات ایمنی را بر عهده دارد. در آسانسورهای هیدرولیکی جدید، استفاده از سیستم های کنترل دقیق باعث حرکت نرم تر، توقف دقیق تر و کاهش شوک های مکانیکی می شود. هماهنگی تابلو فرمان با شیرهای هیدرولیک اهمیت زیادی دارد؛ زیرا حرکت کابین باید بدون ضربه، لرزش یا توقف ناگهانی انجام شود.

سیستم ایمنی و کنترل فشار:
در آسانسور هیدرولیکی، کنترل فشار روغن یکی از مهم ترین بخش های ایمنی است. شیر اطمینان، شیر ترکیدگی، سنسور اضافه بار، کلید حد بالا و پایین، سیستم نجات اضطراری و ترمز ایمنی باید به درستی طراحی و نصب شوند. این تجهیزات در شرایطی مانند افزایش فشار، نشتی، اضافه بار یا قطع برق از بروز حادثه جلوگیری می کنند و عملکرد آسانسور را در محدوده ایمن نگه می دارند.

نوع روغن هیدرولیک:
روغن هیدرولیک نقش انتقال نیرو، روانکاری و کاهش اصطکاک را بر عهده دارد. کیفیت روغن باید با دمای محیط، فشار کاری سیستم و نوع پمپ سازگار باشد. استفاده از روغن نامناسب می تواند باعث افزایش دمای پاور یونیت، کاهش راندمان، آسیب به آب بندها و افت کیفیت حرکت کابین شود. به همین دلیل، در برنامه سرویس دوره ای آسانسور باید وضعیت روغن، نشتی احتمالی و آلودگی آن بررسی شود.

فضای مورد نیاز نصب:
یکی از مشخصات مهم آسانسور هیدرولیکی، نیاز کمتر به فضای موتورخانه در مقایسه با برخی سیستم های کششی است. با این حال، چاه، چاله، فضای بالاسری، محل قرارگیری پاور یونیت و مسیر عبور لوله های روغن باید از ابتدا در طراحی ساختمان دیده شوند. اگر فضای نصب به درستی پیش بینی نشود، اجرای پروژه با محدودیت فنی، افزایش هزینه یا تغییرات سازه ای همراه خواهد شد.

مصرف برق آسانسور هیدرولیک:
مصرف برق آسانسور هیدرولیک بیشتر در زمان حرکت رو به بالا اتفاق می افتد، زیرا موتور و پمپ برای ایجاد فشار روغن فعال می شوند. در زمان پایین آمدن، کابین معمولا با کنترل جریان روغن و نیروی وزن خود حرکت می کند و مصرف انرژی کمتر است. مقدار مصرف برق به توان موتور، ظرفیت کابین، تعداد سفر روزانه، ارتفاع مسیر و کیفیت پاور یونیت بستگی دارد.

ابعاد آسانسور هیدرولیکی

انتخاب ابعاد مناسب کابین آسانسور هیدرولیکی به تعداد کاربران و فضای موجود بستگی دارد. بررسی قیمت انواع آسانسور خانگی نیز به انتخاب ابعاد و طراحی کابین کمک می کند.

نوع آسانسور	عرض کابین (متر)	عمق کابین (متر)	ارتفاع مفید (متر)	ظرفیت (کیلوگرم)	کاربرد
خانگی کوچک	0.8	1.0	2.1	300	ساختمان دو تا سه طبقه
خانگی متوسط	1.0	1.2	2.3	400	ساختمان سه تا چهار طبقه
تجاری کوچک	1.2	1.5	2.5	500	فروشگاه، دفتر کار
تجاری متوسط	1.4	1.6	2.5	600	مجتمع مسکونی، هتل
جک غیر مستقیم	1.5	2.0	2.5	1000	ساختمان های بلند تا 10 طبقه

این جدول خلاصه ای از ابعاد و کاربردهای مختلف آسانسور هیدرولیکی است و می تواند در انتخاب مناسب ترین مدل برای پروژه شما کمک کند.

استاندارد آسانسور هیدرولیکی

رعایت استاندارد آسانسور هیدرولیکی یکی از مهم ترین الزامات در طراحی، ساخت و بهره برداری این سیستم است؛ زیرا عملکرد ایمن آسانسور تنها به کیفیت قطعات وابسته نیست و هماهنگی میان طراحی سازه، تجهیزات مکانیکی و سیستم کنترل نیز اهمیت بالایی دارد. استانداردهای معتبر مانند EN 81-20 و EN 81-50 و همچنین ضوابط ملی آسانسور، معیارهایی برای ظرفیت کابین، تحمل بار، سرعت، سیستم ترمز، کنترل فشار روغن، تجهیزات الکتریکی و شرایط نصب تعیین می کنند.

در فرآیند طراحی آسانسور هیدرولیک، مهندسین باید این الزامات را از مرحله محاسبات اولیه تا نصب نهایی رعایت کنند تا سیستم در برابر اضافه بار، نوسان فشار و توقف ناگهانی عملکرد مطمئن داشته باشد. به همین دلیل، بررسی کاتالوگ آسانسور هیدرولیک و مشخصات سازندگان معتبر پیش از انتخاب تجهیزات اهمیت زیادی دارد. بخش مهم دیگری از استاندارد آسانسور هیدرولیکی به الزامات اجرایی و سازه ای مربوط می شود.

ابعاد چاه، تهویه مناسب، محل نصب پاور یونیت، کیفیت ریل گذاری و به ویژه آهن کشی آسانسور باید مطابق ضوابط فنی انجام شود تا نیروهای وارده از کابین و جک به سازه به شکل صحیح منتقل شوند. در بسیاری از پروژه ها، ضعف در آهن کشی یا اجرای غیراستاندارد چاه باعث ایجاد لرزش، کاهش دقت توقف و افزایش استهلاک تجهیزات می شود. به همین دلیل، بررسی نقشه آسانسور هیدرولیک و هماهنگی میان تیم سازه و نصاب آسانسور پیش از اجرا ضروری است تا سیستم هیدرولیکی با حداکثر ایمنی و طول عمر مناسب مورد بهره برداری قرار گیرد.

انواع آسانسور هیدرولیک

انواع آسانسور هیدرولیک بر اساس نحوه انتقال نیرو، محل قرارگیری جک، تعداد توقف ها و شرایط سازه ای ساختمان دسته بندی می شوند. انتخاب هر سیستم تنها به تعداد طبقات وابسته نیست و عواملی مانند ظرفیت بار، محدودیت معماری، ارتفاع مسیر حرکت، محل موتورخانه و طراحی چاله آسانسور نیز در انتخاب نهایی تاثیر مستقیم دارند. در فرآیند طراحی آسانسور هیدرولیک، مهندسین ابتدا شرایط سازه، میزان ترافیک ساختمان و محدودیت های اجرایی را بررسی می کنند و سپس مناسب ترین نوع سیستم هیدرولیکی را انتخاب می کنند. به همین دلیل، شناخت دقیق ساختار و عملکرد هر نوع آسانسور هیدرولیکی برای دستیابی به راندمان، ایمنی و عمر مفید مناسب ضروری است.

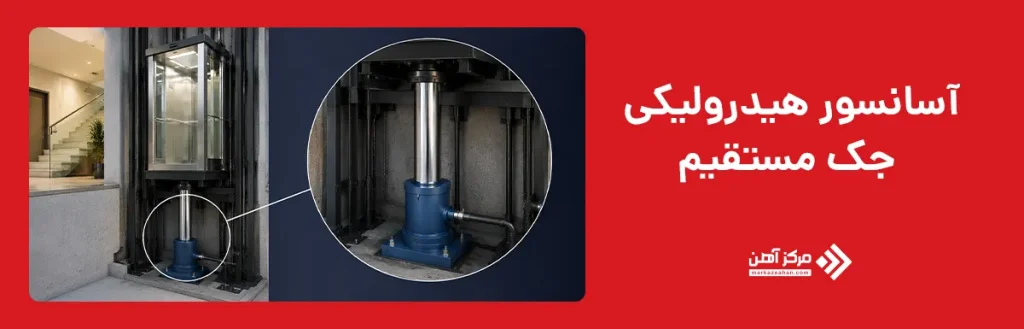

آسانسور هیدرولیکی جک مستقیم

آسانسور هیدرولیک جکی یا جک مستقیم یکی از رایج ترین مدل های آسانسور هیدرولیکی است که در آن سیلندر و پیستون به صورت مستقیم نیروی محرکه را به کابین منتقل می کنند. در این سیستم، جک معمولا در زیر کابین یا در کنار آن قرار می گیرد و با ورود روغن تحت فشار به سیلندر، پیستون حرکت کرده و کابین بدون واسطه به سمت بالا هدایت می شود. از نظر مهندسی، نسبت حرکت کابین و کورس جک در این مدل 1:1 است؛ یعنی به اندازه حرکت جک، کابین نیز جابه جا می شود. همین ویژگی باعث می شود سیستم از نظر مکانیکی ساده، پایدار و دارای افت انرژی کمتر باشد.

در آسانسورهای هیدرولیکی جک مستقیم، فشار کاری سیستم معمولا بین 25 تا 60 بار متغیر است و انتخاب قطر سیلندر، ضخامت لوله، نوع آب بند و ظرفیت پاور یونیت باید با دقت انجام شود. طول کورس جک به ارتفاع ساختمان وابسته است و به همین دلیل این مدل بیشتر در ساختمان های کم ارتفاع و متوسط استفاده می شود؛ زیرا افزایش ارتفاع باعث افزایش طول جک، هزینه اجرا و پیچیدگی نصب می شود. در این سیستم، کیفیت روغن، کنترل فشار و طراحی دقیق شیرهای هیدرولیکی نقش مهمی در حرکت نرم کابین و کاهش ضربه های هیدرولیکی دارند.

از نظر اجرایی، این مدل به فضای مناسب در کف چاه نیاز دارد و عمق چاله آسانسور باید متناسب با محل استقرار جک طراحی شود. بررسی نقشه آسانسور هیدرولیک در این مرحله اهمیت بالایی دارد، زیرا کوچک ترین خطا در جانمایی جک یا ریل ها می تواند باعث انحراف حرکت کابین یا افزایش تنش در سازه شود.

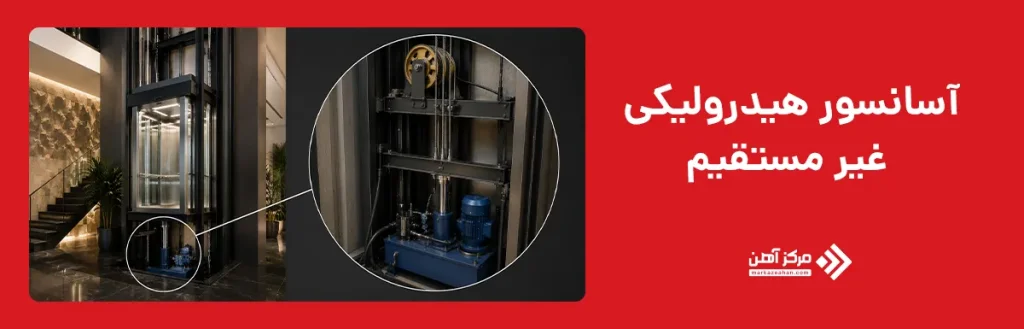

آسانسور هیدرولیکی غیر مستقیم

آسانسور هیدرولیکی غیر مستقیم یا Rope Hydraulic Elevator ساختاری متفاوت از جک مستقیم دارد و در آن جک مستقیما کابین را حرکت نمی دهد، بلکه نیرو از طریق فلکه و سیم بکسل منتقل می شود. در این طراحی، حرکت پیستون باعث جابه جایی فلکه شده و سپس کابین از طریق سیستم بکسل حرکت می کند. رایج ترین نسبت انتقال نیرو در این مدل 2:1 است؛ به این معنا که با یک متر حرکت جک، کابین دو متر جابه جا می شود. این ویژگی باعث کاهش طول جک و امکان استفاده از سیستم در ساختمان های مرتفع تر می شود.

در آسانسورهای هیدرولیک غیر مستقیم، محاسبات تنش سیم بکسل، قطر فلکه، ضریب ایمنی اتصالات و طراحی سیستم تعلیق اهمیت بسیار زیادی دارد. برخلاف جک مستقیم که بار عمدتا توسط پیستون تحمل می شود، در این مدل بخشی از بار از طریق سیستم بکسل منتقل می شود و همین موضوع نیازمند کنترل دقیق نیروهای دینامیکی و استاتیکی است. مهندسین هنگام انتخاب این مدل، ظرفیت واقعی کابین، ارتفاع مسیر و سرعت آسانسور هیدرولیک را به دقت محاسبه می کنند تا عملکرد سیستم در طولانی مدت پایدار باقی بماند.

از نظر اجرایی، این سیستم انعطاف بیشتری در جانمایی جک دارد و در پروژه هایی که محدودیت فضای زیر چاه وجود دارد گزینه مناسبی محسوب می شود. با این حال، نگهداری آن به دلیل وجود قطعات مکانیکی بیشتر نیازمند برنامه سرویس دقیق و بررسی دوره ای سیم بکسل ها، فلکه ها و تجهیزات هیدرولیکی است. مطالعه کاتالوگ آسانسور هیدرولیک در این بخش می تواند دید دقیق تری درباره ظرفیت و شرایط عملکرد سیستم ارائه دهد.

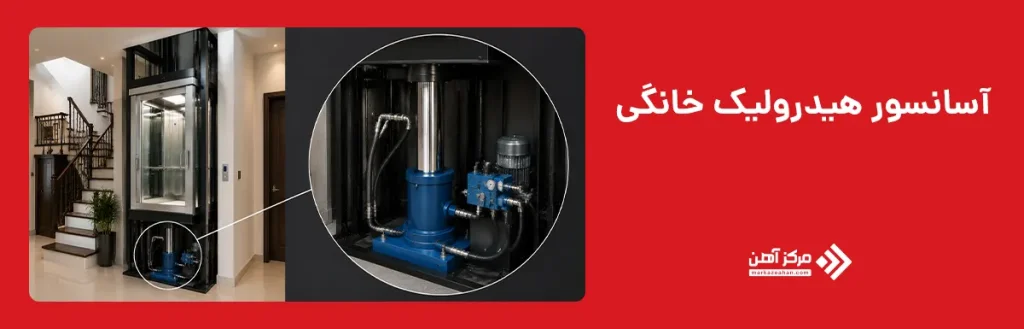

آسانسور هیدرولیک خانگی

آسانسور هیدرولیک خانگی یا آسانسور هیدرولیکی خانگی برای ساختمان های ویلایی، دوبلکس و آپارتمان های کم ارتفاع طراحی می شود و ساختار آن بر پایه کاهش فضا، کاهش بار سازه ای و ساده سازی نصب شکل گرفته است. این مدل معمولا ظرفیت 250 تا 400 کیلوگرم دارد و به دلیل ابعاد محدود و نیاز کمتر به تجهیزات سنگین، در ساختمان هایی که امکان اجرای آسانسور کششی وجود ندارد مورد استفاده قرار می گیرد.

در طراحی ابعاد آسانسور هیدرولیکی خانگی، پارامترهایی مانند عرض درب، فضای مفید کابین، ضخامت دیواره چاه و مسیر عبور جک اهمیت زیادی دارند. مهندسین هنگام طراحی آسانسور هیدرولیک خانگی، علاوه بر مسائل سازه ای، شرایط معماری و هماهنگی سیستم با فضای داخلی ساختمان را نیز در نظر می گیرند. به همین دلیل، استفاده از تصاویر آسانسور هیدرولیک و مدل های سه بعدی در مرحله طراحی رایج است تا کارفرما درک دقیقی از شکل نهایی پروژه داشته باشد.

یکی از موارد مهم در این سیستم، مصرف برق آسانسور هیدرولیک است. در آسانسور هیدرولیکی خانگی، موتور عمدتا هنگام حرکت رو به بالا فعال می شود و در مسیر پایین آمدن، کابین با کنترل جریان روغن و نیروی وزن حرکت می کند. این ویژگی باعث شده سیستم برای کاربری های کم تردد مسکونی عملکرد مناسبی داشته باشد. البته انتخاب نهایی باید پس از بررسی مشخصات فنی آسانسور هیدرولیکی و هماهنگی کامل با شرایط ساختمان انجام شود.

پیش از انتخاب هر یک از انواع آسانسور هیدرولیک، لازم است ظرفیت، ارتفاع، نوع کاربری و محدودیت های اجرایی پروژه بررسی شود. مطالعه نقشه آسانسور هیدرولیک و کاتالوگ آسانسور هیدرولیک نیز به تصمیم گیری دقیق تر کمک می کند و باعث می شود سیستم انتخاب شده از نظر فنی و اقتصادی بهترین عملکرد را داشته باشد.

جدول انواع آسانسور هیدرولیک

در طراحی و انتخاب انواع آسانسور هیدرولیک، مهندسین باید به عوامل متعددی مانند ارتفاع ساختمان، ظرفیت کابین، محدودیت فضای چاه و شرایط معماری توجه کنند. هر نوع سیستم هیدرولیکی ویژگی های خاص خود را دارد و انتخاب مناسب باعث افزایش طول عمر، کاهش مصرف انرژی و بهبود عملکرد می شود. بررسی ابعاد آسانسور هیدرولیکی، محل قرارگیری جک و نوع سیستم کنترل، در تصمیم گیری نهایی اهمیت بالایی دارد. جدول زیر مقایسه کلی سه نوع اصلی آسانسور هیدرولیک را نشان می دهد.

نوع آسانسور	مکانیزم حرکت	ارتفاع مناسب	ظرفیت کابین	سرعت (متر بر ثانیه)	کاربرد
جک مستقیم	جک پیستونی مستقیم به کابین	2–5 طبقه	300–600 کیلوگرم	0.3–0.6	ساختمان کوتاه و متوسط، تجاری کوچک
جک غیر مستقیم	جک + فلکه و سیم بکسل	3–10 طبقه	500–1000 کیلوگرم	0.5–1	ساختمان متوسط تا بلند، مراکز اداری و تجاری
خانگی	جک کوچک و سیستم ساده	2–4 طبقه	250–400 کیلوگرم	0.3–0.5	خانه مسکونی، دوبلکس، آپارتمان کوچک

با توجه به جدول، انتخاب نوع مناسب آسانسور هیدرولیک باید با در نظر گرفتن ظرفیت واقعی کابین، ارتفاع مسیر، شرایط چاله آسانسور و طراحی آسانسور هیدرولیک انجام شود. علاوه بر این، برای سیستم های بلند، مدل غیر مستقیم با استفاده از سیم بکسل و فلکه باعث کاهش طول جک و افزایش کارایی می شود. در پروژه های مسکونی، آسانسور هیدرولیک خانگی به دلیل ابعاد کوچک، مصرف برق پایین و نصب ساده، گزینه بهینه است. بررسی کاتالوگ آسانسور هیدرولیک و تصاویر آسانسور هیدرولیک نیز به طراحان و کارفرمایان کمک می کند تا تصمیم فنی و اجرایی دقیقی برای هر پروژه اتخاذ کنند.

نحوه عملکرد آسانسور هیدرولیکی

عملکرد آسانسور هیدرولیکی بر اساس انتقال نیرو از طریق روغن هیدرولیک و جک طراحی شده است. در این سیستم، پاور یونیت شامل موتور الکتریکی، پمپ هیدرولیک، مخزن روغن و شیرهای کنترلی است که فشار مورد نیاز برای حرکت کابین را تامین می کند. هنگام بالا رفتن کابین، موتور پمپ روغن را به جک ارسال می کند و سیلندر پیستونی با فشار کنترل شده، کابین را به سمت بالا هدایت می کند. طراحی دقیق جک، قطر سیلندر، طول کورس و کیفیت آب بندی، حرکت نرم کابین و کاهش ضربه های مکانیکی را تضمین می کند و باعث افزایش طول عمر سیستم می شود.

در مسیر پایین آمدن کابین، جریان روغن از طریق شیرهای کنترل و شیر اطمینان تنظیم می شود تا کابین با سرعت ایمن و آرام حرکت کند. این مکانیزم باعث می شود مصرف انرژی آسانسور هیدرولیک کاهش یابد، زیرا موتور تنها هنگام بالا رفتن فعال است و نیروی وزن کابین به کاهش مصرف انرژی کمک می کند. علاوه بر این، کنترل دقیق فشار روغن و هماهنگی با سیستم ترمز، توقف دقیق در طبقات و عملکرد ایمن را تضمین می کند و امکان نصب آسانسور هیدرولیک خانگی یا تجاری با ظرفیت های متفاوت را فراهم می سازد.

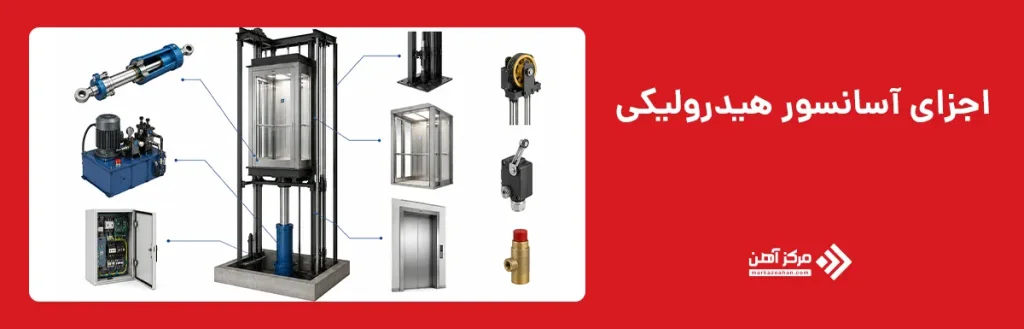

اجزای آسانسور هیدرولیکی

عملکرد دقیق و ایمن آسانسور های هیدرولیکی به هماهنگی کامل میان اجزای مکانیکی، هیدرولیکی و الکتریکی وابسته است. برخلاف بسیاری از سیستم های حمل و نقل عمودی که انتقال نیرو از طریق سیم بکسل انجام می شود، در این فناوری فشار روغن و تجهیزات هیدرولیک نقش اصلی را بر عهده دارند. به همین دلیل، شناخت اجزای اصلی و نحوه تعامل آن ها در طراحی آسانسور هیدرولیک اهمیت زیادی دارد. بررسی نقشه آسانسور هیدرولیک و مشخصات قطعات در مرحله طراحی و نصب کمک می کند تا سیستم از نظر عملکرد، ایمنی و دوام در شرایط استاندارد قرار گیرد.

جک و سیستم هیدرولیک
جک و مدار هیدرولیک قلب عملکرد آسانسورهای هیدرولیک محسوب می شوند و وظیفه اصلی انتقال نیرو و جابه جایی کابین را بر عهده دارند. این بخش از سیلندر، پیستون، لوله های انتقال روغن، شیرهای کنترل فشار و اتصالات هیدرولیکی تشکیل شده است. هنگامی که روغن تحت فشار وارد سیلندر می شود، پیستون حرکت کرده و انرژی هیدرولیکی را به نیروی خطی تبدیل می کند.

در آسانسور هیدرولیک جکی، انتخاب قطر سیلندر، طول کورس، نوع آب بند و فشار کاری باید بر اساس ظرفیت کابین و ارتفاع مسیر انجام شود؛ زیرا هرگونه خطا در این محاسبات می تواند باعث افت فشار، حرکت ناپایدار یا افزایش استهلاک شود. کیفیت آب بندی و کنترل نشتی نیز اهمیت بالایی دارد، زیرا کوچک ترین کاهش فشار می تواند بر عملکرد سیستم و سرعت آسانسور هیدرولیک تاثیر مستقیم بگذارد.

پاور یونیت و موتور
پاور یونیت مرکز تولید انرژی در سیستم هیدرولیک است و معمولا شامل الکتروموتور، پمپ، مخزن روغن، شیرهای برقی، فیلتر و تجهیزات کنترل فشار می شود. موتور با به حرکت درآوردن پمپ، روغن را تحت فشار به مدار ارسال می کند و میزان دبی و فشار تولید شده تعیین کننده کیفیت حرکت کابین خواهد بود. در مشخصات فنی آسانسور هیدرولیکی، توان موتور و ظرفیت پمپ بر اساس وزن کابین، تعداد توقف و ارتفاع ساختمان انتخاب می شوند.

طراحی صحیح پاور یونیت نه تنها حرکت نرم و بدون شوک را تضمین می کند، بلکه در مصرف برق آسانسور هیدرولیک نیز نقش مهمی دارد؛ زیرا اگر موتور یا پمپ بیش از نیاز واقعی انتخاب شوند، مصرف انرژی و استهلاک تجهیزات افزایش پیدا می کند. به همین دلیل در کاتالوگ آسانسور هیدرولیک، مشخصات پاور یونیت و فشار کاری از مهم ترین اطلاعات فنی محسوب می شوند.

قطعات و تجهیزات اصلی آسانسور
علاوه بر جک و پاور یونیت، مجموعه ای از تجهیزات مکانیکی و کنترلی عملکرد کامل آسانسور را ممکن می کنند. کابین، ریل های راهنما، درب ها، تابلو فرمان، سیستم نجات اضطراری، سنسورهای موقعیت، شیر اطمینان و تجهیزات ترمز از جمله قطعات اصلی هستند که باید هماهنگ با یکدیگر عمل کنند. در آسانسور هیدرولیکی خانگی و پروژه های کم ارتفاع، طراحی این تجهیزات معمولا با هدف کاهش فضا و ساده سازی نصب انجام می شود.

در حالی که در سیستم های سنگین تر، مقاومت سازه ای و کنترل بار اهمیت بیشتری پیدا می کند. مشاهده تصاویر آسانسور هیدرولیک و مطالعه نقشه های اجرایی نشان می دهد که نحوه جانمایی این تجهیزات ارتباط مستقیمی با کیفیت حرکت، ایمنی و اجرای آسانسور هیدرولیکی دارد و رعایت دقیق استانداردهای نصب در این بخش ضروری است.

مزایا و معایب آسانسور هیدرولیکی

مزایا و معایب آسانسور هیدرولیکی بخشی مهم در انتخاب سیستم مناسب برای ساختمان است. این نوع آسانسورها به دلیل ساختار ساده، مصرف برق بهینه و امکان نصب در فضاهای محدود، گزینه محبوب در ساختمان های مسکونی و تجاری کوتاه تا متوسط هستند. با این حال، آگاهی از محدودیت ها و معایب آن ها به طراحان و مالکین کمک می کند تا تصمیم دقیق تر و بهینه تری بگیرند. در ادامه فهرست کامل مزایا و معایب ارائه شده است.

مزایا:

• نصب سریع و آسان
• نیاز کمتر به فضای موتورخانه
• مصرف برق بهینه و کاهش هزینه انرژی
• حرکت نرم و توقف دقیق در طبقات
• ایمنی بالا با سیستم ترمز و شیرهای کنترلی
• قابلیت جابه جایی بار سنگین تا 1000 کیلوگرم
• امکان اجرای آسانسور هیدرولیک خانگی
• سازگاری با انواع ساختمان های کوتاه تا متوسط
• نگهداری ساده نسبت به سیستم های کششی پیچیده
• عمر مفید مناسب در صورت سرویس دوره ای
• انعطاف در طراحی کابین و ابعاد آسانسور هیدرولیکی

معایب:

• محدودیت ارتفاع برای جک مستقیم
• نیاز به کنترل دقیق فشار روغن و پایش سیستم هیدرولیک
• سرعت پایین تر نسبت به آسانسور کششی
• هزینه نگهداری جک و سیستم هیدرولیک در طولانی مدت
• پیچیدگی نصب در ساختمان های بلند
• نیاز به فضای چاه و محل مناسب برای پاور یونیت
• حساسیت به نشتی روغن یا خرابی آب بندها
• محدودیت در طراحی مسیر و تعداد توقف های زیاد
• امکان افزایش استهلاک تجهیزات در صورت استفاده نادرست
• نیاز به سرویس و نگهداری منظم برای عملکرد بهینه

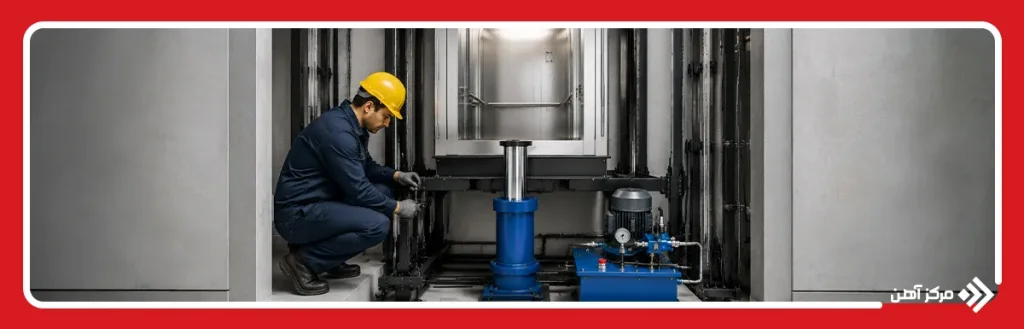

اجرای آسانسور هیدرولیکی

اجرای آسانسور هیدرولیکی نیازمند هماهنگی دقیق میان طراحی سازه، ابعاد چاه و تجهیزات مکانیکی است. قبل از نصب، محل قرارگیری جک، مسیر عبور لوله های روغن، جانمایی پاور یونیت و تابلو فرمان باید با دقت مشخص شود تا عملکرد سیستم بهینه و ایمن باشد. در ساختمان های کوتاه و متوسط، نصب آسانسور هیدرولیک جکی نسبت به سیستم های کششی ساده تر است و نیاز به سازه تقویت شده یا موتورخانه بزرگ ندارد. بررسی نقشه و کاتالوگ آسانسور هیدرولیک به مهندسین کمک می کند تا محل دقیق اجزا و محدودیت های نصب را شناسایی کنند.

در مرحله نصب، اجرای ریل ها، کابین، درب ها و تجهیزات کنترلی باید به گونه ای باشد که حرکت کابین بدون لرزش، توقف دقیق و هماهنگی کامل با سیستم هیدرولیک انجام شود. شیرهای کنترل فشار، سنسورهای موقعیت، ترمز اضطراری و تجهیزات ایمنی باید طبق دستورالعمل ایمنی آسانسور نصب و تست شوند. همچنین، رعایت اصول آهن کشی آسانسور برای انتقال نیروهای دینامیکی و استاتیکی به سازه ضروری است تا عملکرد طولانی مدت سیستم تضمین شود.

در نهایت با رعایت دقیق مراحل طراحی و نصب، اجرای آسانسورهای هیدرولیک می تواند ایمن، کم صدا و کم مصرف باشد. انتخاب صحیح نوع جک، ظرفیت کابین، ابعاد چاه و تجهیزات هیدرولیکی، همراه با نظارت مهندسی، باعث می شود سیستم در طولانی مدت عملکرد مطلوب و ایمنی کامل داشته باشد و برای انواع کاربردهای مسکونی و تجاری گزینه مناسبی باشد.
