در سال های اخیر، صنعت ساختمان سازی با تحولات چشمگیری روبه رو شده است. استفاده از تکنولوژی های نوین و مصالح پیشرفته، روش های سنتی را تا حد زیادی کنار زده است. یکی از این فناوری های نو، سقف اینتل دک است که به عنوان یک سیستم سقف کامپوزیتی مدرن شناخته می شود. اما واقعاً سقف اینتل دک چیست و چه تفاوتی با سایر سقف ها دارد؟ چرا در پروژه های بزرگ، طراحان و مجریان عمرانی از آن استفاده می کنند؟ در این مقاله مرکزآهن به صورت جامع درباره ی اجرای سقف اینتل دک، اجزای سازه ای، ضخامت، قیمت و تأثیر قیمت آهن بر هزینه اجرای این سقف، همچنین مزایا و معایب آن صحبت می کنیم تا دید کاملی از این سیستم مدرن و اقتصادی به دست آورید.
سقف اینتل دک در حقیقت نوعی سقف مرکب (کامپوزیتی) است که از ترکیب بتن مسلح و ورق فولادی ذوزنقه ای شکل ساخته می شود. این ورق ها که نقش قالب دائمی بتن را دارند، باعث افزایش مقاومت خمشی و کاهش وزن کلی سازه می شوند. در واقع، سقف های اینتل دک یا سقفهای اینتل دک جایگزین مناسبی برای سیستم های سنتی مانند تیرچه بلوک، یونولیت و دال های بتنی سنگین هستند. این سقف با بهره گیری از خیز منفی در سقف اینتل دک، پایداری بهتری در برابر تغییر شکل ها و نشست ها از خود نشان می دهد. از دیدگاه مهندسی، طراحی سقف اینتل دک به گونه ای انجام می شود که ورق فولادی، نیروهای کششی را تحمل کرده و بتن روی آن، فشار را خنثی کند. این هماهنگی باعث افزایش استحکام کلی و کاهش ضخامت مورد نیاز نسبت به دال های سنتی می شود.
از نظر تاریخچه سقف اینتل دک، این سیستم در دهه های اخیر به عنوان جایگزینی نوین برای سقف های سنتی در پروژه های عمرانی معرفی شده و به سرعت در ایران نیز مورد استفاده قرار گرفته است. به علاوه، در انواع سقف اینتل دک می توان به مدل های ساده، تقویتی و ترکیبی با وافل اشاره کرد که بسته به نوع پروژه و دهانه، طراحی و اجرا می شوند. همچنین نوسانات قیمت میلگرد و فولاد بر روند توسعه و هزینهی اجرای این سقف ها در بازار ساخت و ساز تأثیر قابل توجهی داشته است.

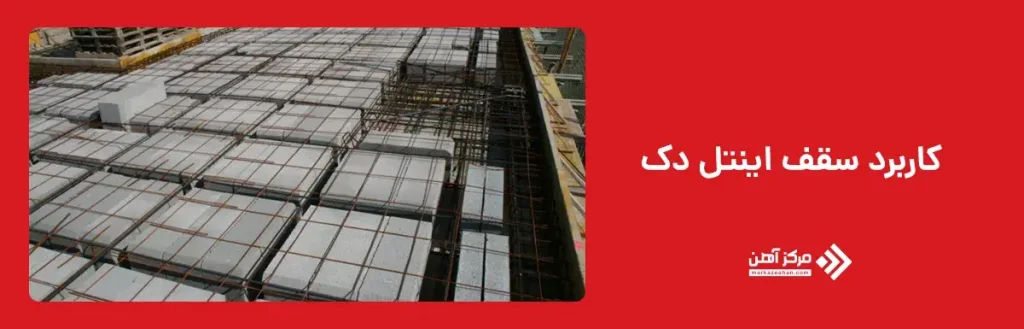

کاربرد سقف اینتل دک در صنعت ساختمان سازی روزبه روز در حال گسترش است، زیرا این سیستم علاوه بر استحکام بالا، سرعت اجرا و کاهش وزن سازه، از نظر اقتصادی و زیبایی شناسی نیز مزایای چشمگیری دارد. این سقف به دلیل طراحی کامپوزیتی خود (ترکیب فولاد و بتن)، برای انواع سازه ها از ساختمان های مسکونی تا برج ها و سوله های صنعتی قابل استفاده است.
در مجموع، می توان گفت کاربرد سقف اینتل دک محدود به نوع خاصی از ساختمان نیست؛ بلکه این سیستم در هر پروژه ای که سرعت، ایمنی، سبک سازی و صرفه جویی اقتصادی اهمیت داشته باشد، بهترین گزینه است. همچنین، در پروژه هایی که به دلیل محدودیت زمانی نیاز به اجرای سریع دارند، این سیستم به کمک روش اجرای سقف اینتل دک می تواند در هر طبقه در کمتر از دو روز نصب شود و عملیات بتن ریزی هم زمان با سایر مراحل ساخت انجام گیرد.

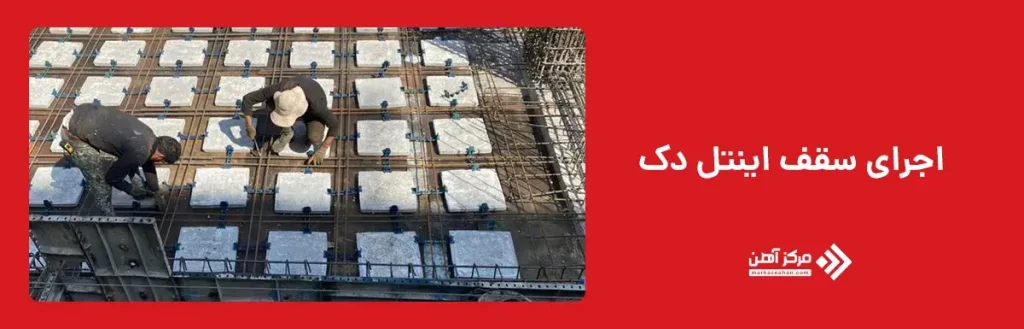

اجرای سقف اینتل دک یکی از مراحل کلیدی در فرآیند ساخت سازه های فولادی و بتنی است که نیاز به دقت، مهارت و نظارت مهندس مجری دارد. این سیستم، به دلیل ساختار کامپوزیتی خود، باید طبق نقشه های اجرایی دقیق و استانداردهای فنی انجام شود تا از بروز خطاهای سازه ای جلوگیری شود. در ادامه، نحوه اجرای سقف اینتل دک و نکات مهم مربوط به آن را بررسی می کنیم. مراحل اجرای سقف اینتل دک:
۱. آماده سازی تیرها و زیرسازی
در گام نخست، تیرهای اصلی و فرعی باید به صورت دقیق تراز شوند. تراز نبودن تیرها باعث ایجاد ناهمواری در سقف و مشکلاتی در خیز منفی در سقف اینتل دک می شود. پیش از شروع نصب، تمام اتصالات سازه ای و نقاط جوشکاری باید بررسی شوند تا از ایمنی کامل اطمینان حاصل گردد.
۲. نصب ورق های عرشه فولادی
در این مرحله، ورق های ذوزنقه ای شکل فولادی که قالب دائمی بتن محسوب می شوند، روی تیرها قرار می گیرند. ورق ها باید به صورت هم پوشان نصب شوند تا از نشت بتن در زمان اجرا جلوگیری شود. لبه ی ورق ها معمولاً با خم خاصی طراحی می شوند تا هم پوشانی دقیق تر و اتصال محکم تری ایجاد کنند.
۳. اتصال ورق ها به تیرها (جوش یا گل میخ)
برای انتقال نیروهای برشی بین فولاد و بتن، از گل میخ (Stud) یا پیچ های مخصوص استفاده می شود. این مرحله بسیار حساس است، چون کیفیت اتصال، عملکرد کلی سقف را تعیین می کند. هر گونه نقص در جوشکاری یا استفاده از گل میخ نامناسب، می تواند مقاومت سقف را کاهش دهد. در پروژه های بزرگ معمولاً از دستگاه های جوش گل میخ خودکار استفاده می شود تا اتصال دقیق تری به دست آید.
۴. آرماتوربندی و کنترل خیز منفی
پس از نصب ورق ها، نوبت به اجرای میلگردهای حرارتی و تقویتی می رسد. آرماتورها باید طبق نقشه ی طراحی سقف اینتل دک بسته شوند. در این مرحله، ایجاد خیز منفی در سقف اینتل دک اهمیت دارد. خیز منفی، به معنی بالا آوردن جزئی مرکز دهانه قبل از بتن ریزی است تا پس از گیرش بتن و اعمال بار، سطح سقف تراز باقی بماند. این کار معمولاً با تنظیم ارتفاع ورق ها یا استفاده از شمع های موقت انجام می شود.
۵. بتن ریزی و ویبره
در مرحله ی بعد، بتن با اسلامپ کنترل شده روی سطح ورق ها ریخته می شود. استفاده از بتن روان با عیار مناسب (معمولاً ۳۵۰ تا ۴۰۰ کیلوگرم سیمان در مترمکعب) باعث پر شدن کامل حفرات بین ذوزنقه های ورق می شود. ویبره ی صحیح در این مرحله اهمیت زیادی دارد تا بتن به طور یکنواخت پخش شده و از ایجاد حفره و ترک جلوگیری شود.
۶. عمل آوری و گیرش بتن
بعد از بتن ریزی، سطح سقف باید حداقل به مدت ۷ روز مرطوب نگه داشته شود تا از ترک های سطحی جلوگیری گردد. عمل آوری صحیح، مقاومت نهایی بتن را افزایش داده و از جداشدگی بین بتن و ورق فولادی جلوگیری می کند. در صورت استفاده از افزودنی های دیرگیر یا شرایط آب و هوایی گرم، مدت زمان عمل آوری می تواند تا ۱۴ روز افزایش یابد تا استحکام کامل سقف اینتل دک تضمین شود
۷. باز کردن شمع ها و کنترل نهایی
در صورت استفاده از شمع های موقت برای کنترل خیز، بعد از گیرش بتن و اطمینان از مقاومت کافی، شمع ها برداشته می شوند. سپس سطح نهایی سقف با تراز لیزری کنترل می شود تا اطمینان حاصل گردد که انحراف یا نشست ناخواسته وجود ندارد.

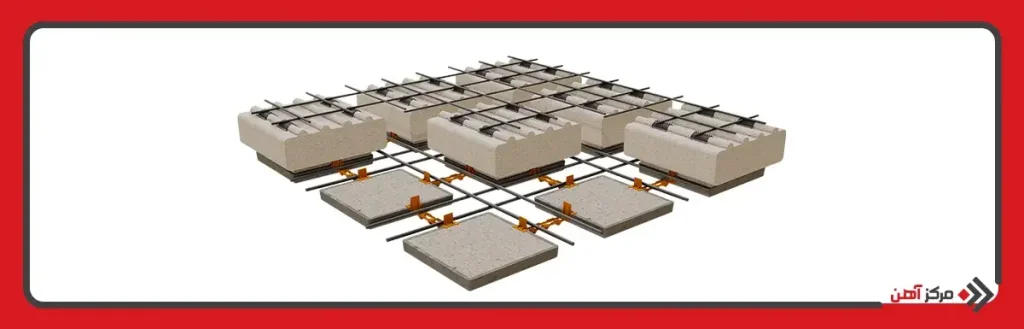

دیتیل سقف اینتل دک به معنای بررسی جزئیات فنی، ساختاری و اجرایی این نوع سقف است. هر چند ظاهر اجرای این سقف ساده به نظر می رسد، اما در عمل شامل مجموعه ای از اجزای دقیق و هماهنگ است که عملکرد کامپوزیتی بتن و فولاد را تضمین می کند. آشنایی با دیتیل سقف اینتل دک برای مهندسان طراح، مجریان و حتی کارفرمایان ضروری است تا درک بهتری از کیفیت، مقاومت و هزینه ی نهایی پروژه داشته باشند.
اجزای سقف اینتل دک شامل مجموعه ای از قطعات فلزی و بتنی است که با همکاری یکدیگر، سازه ای مقاوم، سبک و یکپارچه ایجاد می کنند. این اجزا به گونه ای طراحی شده اند که نیروی فشاری، کششی و برشی در سقف به صورت هماهنگ منتقل شود. آشنایی با اجزای تشکیل دهنده ی سقف، برای اجرای دقیق و کنترل کیفیت پروژه ضروری است.
ورق عرشه فولادی (Deck Plate)
این ورق ها به صورت ذوزنقه ای یا شیار دار طراحی می شوند و نقش قالب دائمی بتن را دارند. معمولاً از فولاد گالوانیزه با ضخامت ۰٫۸ تا ۱٫۲ میلی متر ساخته می شوند. طرح ذوزنقه ای آن ها باعث افزایش چسبندگی بتن به فولاد و مقاومت خمشی سقف می شود.
گل میخ یا Stud Connector
گل میخ ها برای اتصال ورق فولادی به تیرهای اصلی استفاده می شوند تا انتقال نیروی برشی بین فولاد و بتن به درستی انجام گیرد. محل و تعداد گل میخ ها در طراحی سقف اینتل دک بر اساس بار و دهانه محاسبه می شود. اجرای دقیق جوش گل میخ از کلیدی ترین مراحل کنترل کیفیت است.
میلگردهای حرارتی و تقویتی
این میلگردها برای جلوگیری از ترک خوردگی بتن در اثر تغییرات دما و افزایش مقاومت کششی به کار می روند. معمولاً به صورت شبکه ای در جهت عمود بر ورق ها نصب می شوند. در نقشه خوانی سقف اینتل دک، قطر، فاصله و نحوه ی بستن میلگردها به صورت دقیق مشخص شده است.
بتن رویه (Concrete Slab)
بتن روی ورق فولادی ریخته می شود و بخش فشاری سقف را تشکیل می دهد. عیار بتن معمولاً بین ۳۵۰ تا ۴۰۰ کیلوگرم بر مترمکعب است و باید کاملاً متراکم شود تا پیوستگی کامل با فولاد ایجاد کند. ضخامت این لایه بر اساس نوع سازه و دهانه تعیین می شود.
تیرهای سازه ای (Main & Secondary Beams)
ورق های عرشه روی تیرهای فولادی اصلی و فرعی نصب می شوند و از طریق گل میخ به آن ها متصل می گردند. این تیرها نیروهای عمودی و برشی سقف را به ستون ها منتقل می کنند. فاصله ی مناسب بین تیرها، مانع تغییر شکل بیش از حد ورق فولادی در هنگام بتن ریزی می شود.
ضخامت سقف اینتل دک یکی از پارامترهای کلیدی در طراحی و محاسبات سازه ای است و در پاسخ به این پرسش که سقف اینتل دک چیست، می توان گفت تعیین ضخامت آن نقش مستقیمی در استحکام، وزن و عملکرد نهایی سازه دارد. به طور معمول، ضخامت بتن بین ۱۰ تا ۱۵ سانتی متر و ضخامت ورق فولادی بین ۰٫۸ تا ۱٫۲ میلی متر متغیر است. این ضخامت ها بسته به دهانه، نوع بارگذاری، نوع تیرریزی و طراحی معماری متفاوت خواهند بود و بر وزن سقف اینتل دک نیز تأثیر مستقیم دارند.
در پروژه هایی با دهانه های بلند، ممکن است ضخامت بتن افزایش یابد تا مقاومت خمشی کافی ایجاد شود. از سوی دیگر، کاهش ضخامت در دهانه های کوتاه تر موجب صرفه جویی در مصرف مصالح و کاهش بار مرده سازه می شود. در فرآیند نقشه خوانی و بررسی جزئیات سقف اینتل دک، مهندسان تمامی ابعاد از جمله ضخامت، میلگرد، نوع اتصال و جنس ورق را به صورت دقیق مشخص می کنند تا ایمنی کامل و دوام طولانی مدت سقف تضمین شود.

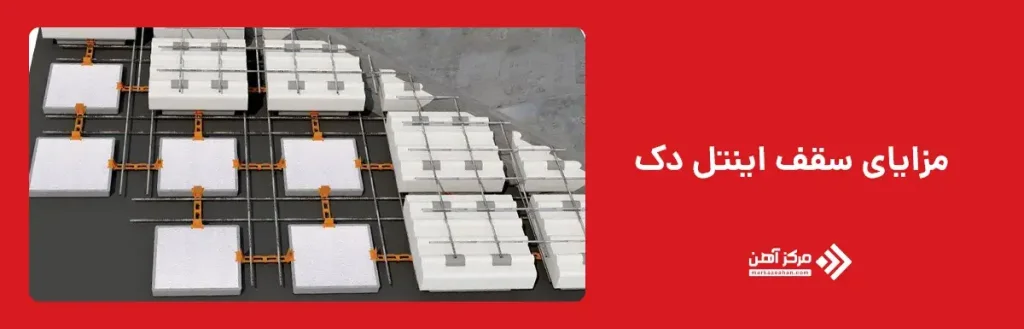

مزایای سقف اینتل دک سبب شده این سیستم در پروژه های عمرانی، صنعتی و تجاری به سرعت جایگزین سقف های سنتی شود. یکی از مهم ترین ویژگی های آن، سرعت بالای اجراست؛ زیرا در مقایسه با تیرچه بلوک یا دال بتنی، زمان اجرای پروژه تا ۵۰ درصد کاهش می یابد. به دلیل حذف قالب بندی موقت، عملیات بتن ریزی و نصب در چند طبقه می تواند به صورت هم زمان انجام شود که در پروژه های بلندمرتبه یک مزیت اساسی است.
از دیگر مزایای برجسته، وزن کمتر سقف اینتل دک است. استفاده از ورق های فولادی نازک اما مقاوم، باعث کاهش وزن مرده ی ساختمان و درنتیجه افزایش مقاومت کلی در برابر زلزله می شود. کاهش وزن سقف همچنین موجب صرفه جویی در مقاطع فولادی و کاهش بار بر روی ستون ها و فونداسیون خواهد شد.
مقاومت در برابر آتش و زلزله از دیگر ویژگی های مهم این سیستم است. ترکیب بتن مسلح و ورق فولادی گالوانیزه، عملکرد بسیار پایداری در برابر دما و لرزش ایجاد می کند. در زلزله های شدید، انعطاف پذیری فولاد و مقاومت فشاری بتن، باعث توزیع یکنواخت نیروها و کاهش خطر شکست می شود.
از نظر کیفیت اجرا و یکنواختی سطح نیز، این سقف بی نظیر است. وجود قالب دائمی فلزی سبب می شود سطح زیرین بتن صاف و بدون نیاز به گچ کاری سنگین باشد. این ویژگی در پروژه های تجاری و اداری که ظاهر سقف اهمیت دارد، بسیار مورد توجه است. در نهایت، صرفه جویی اقتصادی نیز از مهم ترین مزایای سقف اینتل دک است. کاهش مصرف مصالح، حذف قالب بندی چوبی و تسریع زمان اجرا، باعث کاهش قیمت متر مربع سقف اینتل دک و پایین آمدن هزینه ی تمام شده می شود. افزون بر این، استفاده از این سیستم در آموزش طراحی سقف اینتل دک موجب ارتقای دانش فنی مهندسان در زمینه ی رفتار ترکیبی بتن و فولاد می گردد.
با وجود مزایای متعدد، آگاهی از معایب سقف اینتل دک نیز ضروری است تا در طراحی و اجرا تصمیمی هوشمندانه اتخاذ شود. نخستین نکته، نیاز به دقت بالا در جوشکاری گل میخ ها است؛ چرا که این اتصالات عامل اصلی انتقال نیرو بین بتن و فولاد هستند و در صورت اجرای نادرست، عملکرد کامپوزیتی سقف دچار ضعف می شود. دومین نکته، لزوم نظارت دقیق در نصب ورق های فولادی است. اگر هم پوشانی ورق ها یا اتصال آن ها به تیرها به درستی انجام نشود، احتمال نشت بتن یا تغییر شکل سقف هنگام بارگذاری وجود دارد. این مرحله باید حتماً تحت نظارت مهندس مجری صورت گیرد. یکی دیگر از معایب، احتمال خوردگی در مناطق مرطوب است. در صورت اجرای غیراستاندارد یا نبود پوشش مناسب گالوانیزه، ممکن است لایه ی فولادی در گذر زمان دچار زنگ زدگی شود. استفاده از ورق های باکیفیت و نگهداری مناسب در حین ساخت، این مشکل را برطرف می کند.
در دهانه های بسیار بزرگ، گاهی محدودیت در ضخامت بتن ایجاد می شود. چون افزایش ضخامت بتن به معنی افزایش وزن سقف است، لازم است در چنین مواردی از تیرهای فرعی یا خرپاهای کمکی استفاده شود. در نتیجه، این سیستم بیشتر برای دهانه های کوتاه تا متوسط ایده آل است. در مجموع، در بررسی مزایا و معایب سقف اینتل دک، مزایا به مراتب برتر هستند. اجرای درست و اصولی، رعایت استانداردهای فنی و استفاده از مصالح باکیفیت باعث می شود این سیستم در مقایسه با سقف های سنتی عملکردی ایمن تر، سبک تر و بادوام تر داشته باشد.

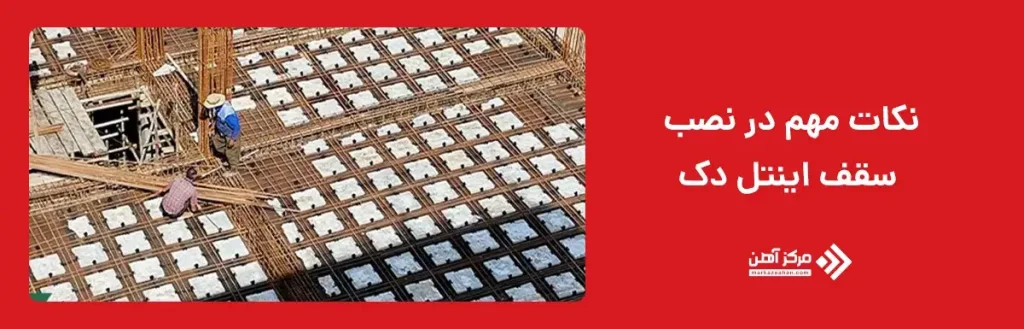

در اجرای هر پروژه ساختمانی، رعایت نکات اجرایی سقف اینتل دک نقش بسیار مهمی در دوام، ایمنی و کیفیت نهایی سازه دارد. یکی از اصلی ترین موارد، کنترل تراز و خیز منفی پیش از بتن ریزی است. ایجاد خیز منفی باعث می شود پس از گیرش بتن و اعمال بار مرده، سطح نهایی سقف کاملاً تراز باقی بماند و از نشست میانی یا ترک های سطحی جلوگیری شود.
همچنین، باید اتصال کامل ورق های فولادی به تیرها با گل میخ های استاندارد با دقت بالا بررسی شود. هرگونه نقص در جوش یا فاصله ی غیرمجاز بین گل میخ ها، عملکرد کامپوزیتی بین فولاد و بتن را تضعیف می کند. به همین دلیل، نظارت مستقیم مهندس ناظر در این مرحله ضروری است تا اطمینان حاصل شود تمامی اتصالات طبق نقشه ی طراحی سقف اینتل دک اجرا شده اند.
از دیگر نکات مهم، رعایت فاصله ی مجاز بین آرماتورها است. چنانچه فاصله ها بیش از اندازه باشند، احتمال ایجاد ترک در بتن افزایش می یابد؛ و اگر بیش از حد کم باشند، وزن و هزینه ی سقف بی دلیل بالا می رود. تنظیم صحیح فواصل میلگردها، تعادل مناسبی میان مقاومت، وزن و هزینه برقرار می کند.
در مرحله ی بتن ریزی نیز باید از بتن با اسلامپ و روانی مناسب استفاده شود تا هم به راحتی در میان ذوزنقه های ورق فولادی نفوذ کند و هم پس از گیرش، مقاومت لازم را داشته باشد. استفاده از ویبره ی مکانیکی مناسب، مانع ایجاد حفره های هوا و پدیده ی کرمو شدن در بتن می شود.
در پایان، عمل آوری بتن مرحله ای حیاتی است که نباید نادیده گرفته شود. مرطوب نگه داشتن سطح بتن حداقل به مدت ۷ روز باعث می شود مقاومت نهایی سقف به طور کامل حاصل گردد. رعایت این جزئیات در تمامی مراحل اجرای سقف اینتل دک، تضمین کننده ی عمر مفید بالا و عملکرد سازه ای پایدار خواهد بود. در دوره های آموزش طراحی سقف اینتل دک نیز این اصول گام به گام آموزش داده می شوند تا کیفیت اجرا در سطح استاندارد باقی بماند.
عوامل مؤثر بر قیمت سقف اینتل دک شامل نوع و ضخامت ورق فولادی، کیفیت گالوانیزه، و قیمت روز آهن، میلگرد و بتن است که همگی بر هزینه نهایی پروژه تأثیر مستقیم دارند. هر چه ضخامت و کیفیت مصالح بیشتر باشد، قیمت افزایش می یابد اما دوام و ایمنی سازه نیز بالاتر می رود. متراژ کل پروژه، محل اجرا، شرایط کارگاهی و دستمزد و قیمت اجرای سقف اینتل دک نیز از عوامل تعیین کننده ی هزینه محسوب می شوند. در پروژه های بزرگ، هزینه ها به دلیل خرید عمده مصالح و تقسیم مخارج ثابت کاهش یافته و قیمت اجرای سقف اینتل دک به ازای هر مترمربع اقتصادی تر می شود.
جمع بندی
در این مقاله با سقف اینتل دک چیست؟ اجزا، نحوه اجرا، مزایا، معایب و قیمت آن آشنا شدیم. این سیستم مدرن به دلیل مقاومت بالا، کاهش وزن، سرعت در اجرا و صرفه اقتصادی، یکی از بهترین گزینه ها برای پروژه های بزرگ و کوچک ساختمانی محسوب می شود. در نهایت، شناخت دقیق مشخصات سقف اینتل دک و استفاده از نقشه خوانی سقف اینتل دک می تواند کیفیت نهایی کار را تضمین کند. برای درک بهتر جزئیات و اجرای درست، مشاهده ی عکس سقف اینتل دک و نمونه های اجرایی واقعی نیز توصیه می شود تا در طراحی و تصمیم گیری پروژه خود بهترین انتخاب را داشته باشید.
سوالات متدوال
سقف اینتل دک نوعی سقف کامپوزیتی از ورق فولادی و بتن مسلح است که در ساختمان های مسکونی، تجاری، صنعتی و پارکینگ های طبقاتی استفاده می شود.
ضخامت بتن معمولاً بین ۱۰ تا ۱۵ سانتی متر و ضخامت ورق فولادی بین ۰٫۸ تا ۱٫۲ میلی متر است و بسته به دهانه و نوع سازه تغییر می کند.
در پروژه های استاندارد، اجرای هر طبقه با سقف اینتل دک حدود ۱ تا ۲ روز زمان می برد که نسبت به روش های سنتی بسیار سریع تر است.
قیمت براساس ضخامت ورق فولادی، قیمت روز آهن و بتن، متراژ پروژه و دستمزد اجرا تعیین می شود و معمولاً به صورت قیمت اجرای سقف اینتل دک بر مترمربع اعلام می گردد.
وزن کم، سرعت بالای اجرا، مقاومت در برابر زلزله و آتش، صرفه جویی اقتصادی و کیفیت سطح نهایی بالا از مهم ترین مزایای آن است.
بله، به دلیل وجود لایه ی بتنی فشرده و ورق فولادی زیرین، این سیستم عملکرد مطلوبی در کاهش انتقال حرارت و صدا دارد.
سقف وافل بیشتر برای دهانه های بزرگ با ظاهر معماری خاص استفاده می شود، در حالی که سقف اینتل دک سبک تر، سریع تر و اقتصادی تر است.
بله، به دلیل وزن کم، مقاومت زیاد و اجرای سریع، یکی از بهترین گزینه ها برای برج ها و ساختمان های مرتفع به شمار می آید.
