مقایسه سقف اینتل دک و تیرچه بلوک؛ بررسی کلی و تفاوت‌ ها

مقایسه سقف اینتل دک و تیرچه بلوک زمانی اهمیت پیدا می کند که طراح یا سازنده بخواهد میان یک دال دوطرفه مشبک و یک سیستم سقف یک طرفه متداول انتخاب کند. سقف تیرچه بلوک به دلیل سابقه اجرایی طولانی، دسترسی آسان به مصالح و آشنایی نیروهای کارگاهی، همچنان در بسیاری از ساختمان های مسکونی استفاده می شود. در مقابل، اینتل دک با ایجاد تیرچه های متعامد در دو جهت، حذف بتن غیر موثر ناحیه کششی و فراهم کردن امکان اجرای دهانه های بزرگ تر، بیشتر برای پروژه هایی مطرح است که محدودیت معماری، تعداد ستون ها یا کنترل تغییر شکل سقف در آنها اهمیت دارد.

انتخاب نهایی فقط بر مبنای هزینه اولیه هر متر مربع انجام نمی شود؛ زیرا عواملی مانند طرح معماری، بارهای بهره برداری، ارتفاع مفید طبقات، زمان اجرای اسکلت، دسترسی به پیمانکار متخصص و قیمت آهن نیز در نتیجه اقتصادی پروژه اثر می گذارند. حتی در دو ساختمان با مساحت یکسان ممکن است یکی با تیرچه بلوک و دیگری با اینتل دک اقتصادی تر باشد. در ادامه، تفاوت این دو سیستم را از نظر ساختار، مقاومت، وزن، سرعت اجرا، دوام، ظاهر، هزینه و محدوده کاربرد بررسی می کنیم تا بتوانید انتخابی متناسب با شرایط واقعی پروژه داشته باشید.

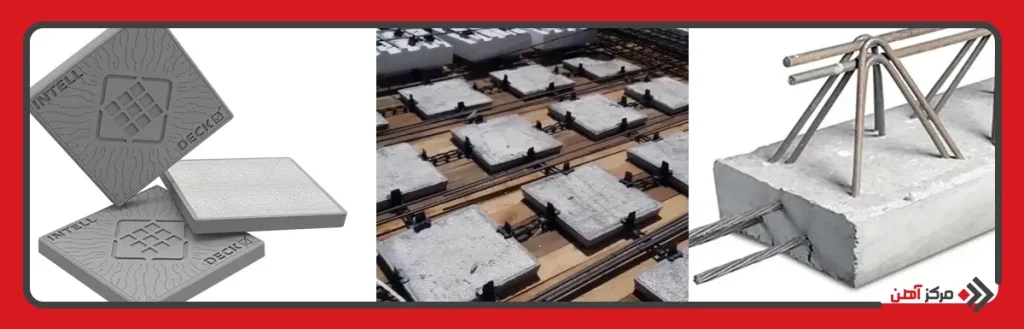

تفاوت سقف اینتل دک و تیرچه بلوک

تفاوت سقف اینتل دک و تیرچه بلوک از ماهیت سازه ای و مسیر انتقال بار آنها آغاز می شود. سقف اینتل دک در گروه دال های بتنی دو طرفه سبک شده قرار می گیرد. در این سیستم، بخش هایی از بتن که در ناحیه کششی نقش موثری در تحمل بار ندارند، با قالب ها یا اجزای سبک جایگزین می شوند. بتن و آرماتور باقی مانده در اطراف این قالب ها، شبکه ای از تیرچه های متعامد را تشکیل می دهند که بار سقف را در دو جهت به تکیه گاه ها منتقل می کند.

در سقف تیرچه بلوک، تیرچه ها معمولا در یک راستا قرار می گیرند و بلوک های سفالی، سیمانی یا پلی استایرن فضای بین آنها را پر می کنند. بار سقف عمدتا از طریق تیرچه ها در یک جهت به تیرهای اصلی منتقل می شود. بنابراین سقف اینتل دک رفتار دو طرفه دارد، اما سقف تیرچه بلوک در حالت متداول یک طرفه عمل می کند.

این تفاوت در مسیر انتقال بار، بر آرایش ستون ها، مقدار آرماتور، ضخامت سقف، کنترل خیز، ابعاد تیرها و روش اجرا اثر می گذارد. سقف اینتل دک معمولا در پروژه هایی مطرح می شود که دهانه های بزرگ، پلان نامنظم یا کاهش تعداد ستون ها مورد نظر باشد. در مقابل، تیرچه بلوک برای دهانه های متعارف و ساختمان هایی با هندسه ساده، راهکاری شناخته شده و قابل اجرا با امکانات معمول کارگاهی است.

یکی دیگر از نکات مهم، تفاوت نحوه اجرای سقف اینتل دک با تیرچه بلوک است. در اینتل دک ابتدا قالب بندی زیرین، پایه های اطمینان، آرماتورهای اصلی و قالب های سبک کننده اجرا می شوند و سپس بتن ریزی یکپارچه انجام می گیرد. در تیرچه بلوک، تیرچه ها روی تکیه گاه قرار می گیرند، بلوک ها چیده می شوند، آرماتورهای حرارتی و تقویتی نصب شده و در نهایت بتن پوششی ریخته می شود.

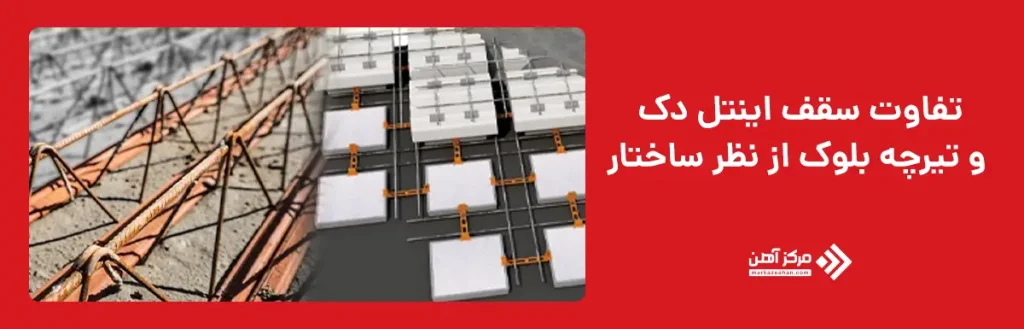

تفاوت سقف اینتل دک و تیرچه بلوک از نظر ساختار

ساختار سقف اینتل دک از یک دال بتنی فوقانی، شبکه ای از تیرچه های متعامد، آرماتورهای فوقانی و تحتانی و قالب های سبک کننده تشکیل می شود. این قالب ها نقش باربر اصلی ندارند و هدف آنها حذف بتن غیر موثر، ایجاد حفره در ضخامت دال و کاهش مصرف بتن است. پس از بتن ریزی، بخش باربر سقف به صورت یکپارچه شکل می گیرد و بارها در دو راستا توزیع می شوند.

سقف تیرچه بلوک از تیرچه های پیش ساخته، بلوک های پرکننده، بتن پوششی و آرماتورهای حرارتی تشکیل می شود. تیرچه ها عضو اصلی تحمل کننده بار هستند و بلوک ها عمدتا وظیفه پر کردن فضای بین تیرچه ها، کاهش مصرف بتن و ایجاد سطح زیرین سقف را بر عهده دارند. مسیر باربری این سقف عمدتا یک طرفه است و جهت قرارگیری تیرچه ها باید بر اساس دهانه کوتاه تر و طرح سازه تعیین شود.

در سقف تیرچه بلوک، کیفیت نهایی وابستگی زیادی به کیفیت تیرچه، نحوه حمل و انبارش، فاصله شمع بندی، چیدمان بلوک ها و بتن ریزی دارد. هرگونه شکستگی تیرچه، جابه جایی بلوک یا اجرای نامناسب آرماتورهای تقویتی می تواند عملکرد سقف را مختل کند. در اینتل دک نیز دقت در جانمایی قالب ها، شبکه آرماتور، فاصله از ستون ها و کنترل ضخامت دال اهمیت دارد، اما پس از بتن ریزی، سازه به صورت یک دال یکپارچه عمل می کند.

معیار ساختاری	سقف اینتل دک	سقف تیرچه بلوک
نوع سیستم باربر	دال دو طرفه سبک شده	سقف تیرچه ای یک طرفه
مسیر انتقال بار	در دو راستای متعامد	عمدتا در یک راستا
عضو اصلی باربر	شبکه تیرچه های بتنی درجا و دال فوقانی	تیرچه های پیش ساخته و بتن پوششی
عضو پرکننده	قالب سبک کننده غیر سازه ای	بلوک سفالی، سیمانی یا پلی استایرن
نحوه شکل گیری سقف	بتن ریزی یکپارچه در محل	ترکیب تیرچه پیش ساخته و بتن درجا
میزان یکپارچگی	بالا، به دلیل بتن ریزی همزمان اجزا	مناسب، اما وابسته به اتصال تیرچه و بتن پوششی
آزادی در جانمایی ستون	بیشتر در محدوده طراحی سازه	محدودتر به دلیل رفتار یک طرفه
نیاز به تیرهای میانی	در بسیاری از طرح ها کمتر	در دهانه های بلند معمولا بیشتر
پیچیدگی طراحی	بیشتر و نیازمند محاسبات تخصصی	ساده تر و شناخته شده تر
حساسیت اجرایی	بالا در قالب بندی و آرماتوربندی	بالا در کیفیت تیرچه، شمع بندی و بتن پوششی

مقایسه سقف اینتل دک و تیرچه بلوک از نظر مقاومت

مقاومت سقف اینتل دک به نحوه طراحی دال، ارتفاع تیرچه های متعامد، ضخامت دال فوقانی، مقدار آرماتور و مقاومت بتن بستگی دارد. توزیع بار در دو جهت باعث می شود نیروها میان چند مسیر باربر تقسیم شوند و تمرکز تنش در یک راستا کاهش یابد. این ویژگی در پلان هایی که ابعاد دهانه در دو جهت به یکدیگر نزدیک است، مزیت مهمی محسوب می شود.

عملکرد مرکب فولاد و بتن در اینتل دک به این معنا است که آرماتورها نیروهای کششی و بتن نیروهای فشاری را تحمل می کنند. این همکاری در تمام سازه های بتن مسلح وجود دارد، اما در اینتل دک به دلیل تشکیل شبکه تیرچه های درجا، ظرفیت خمشی و پیچشی در دو جهت فراهم می شود. مقاومت سقف اینتل دک در برابر خمش، برش و تغییر شکل باید با توجه به بارهای مرده، زنده، زلزله و الزامات بهره برداری محاسبه شود.

سقف تیرچه بلوک نیز در صورت طراحی و اجرای صحیح می تواند مقاومت مورد نیاز ساختمان های متعارف را تامین کند. در این سقف، تیرچه ها بار را در جهت مشخصی منتقل می کنند و بتن پوششی علاوه بر ایجاد یکپارچگی، نیروها را میان تیرچه ها توزیع می کند. با این حال، افزایش دهانه یا بارگذاری سنگین ممکن است نیاز به تیرچه های قوی تر، افزایش ارتفاع سقف، تیرهای میانی یا سیستم سازه ای متفاوت ایجاد کند.

در مقایسه اجرای سقف تیرچه بلوک با سقف اینتل دک، نباید مقاومت را فقط بر اساس نام سیستم قضاوت کرد. یک تیرچه بلوک استاندارد و دقیق می تواند از یک اینتل دک با طراحی یا اجرای ضعیف عملکرد بهتری داشته باشد. مزیت اینتل دک زمانی ظاهر می شود که طراحی دو طرفه، آرماتورگذاری، بتن ریزی و عمل آوری آن مطابق نقشه های محاسباتی انجام شده باشد.

از نظر کنترل خیز، سیستم اینتل دک به دلیل داشتن سختی در دو راستا و عمق موثر مناسب می تواند در دهانه های بزرگ عملکرد مطلوبی داشته باشد. در تیرچه بلوک، خیز بیشتر تحت تاثیر طول تیرچه، ارتفاع مقطع، فاصله تیرچه ها و بارگذاری قرار دارد. افزایش دهانه بدون اصلاح مقطع می تواند باعث لرزش محسوس یا ترک در اجزای غیر سازه ای شود.

معیار مقایسه	سقف اینتل دک	سقف تیرچه بلوک
نوع رفتار سازه ای	دو طرفه و متکی بر شبکه تیرچه های متعامد	عمدتا یک طرفه و متکی بر تیرچه های موازی
نحوه انتقال بار	انتقال بار در دو راستا به تکیه گاه ها	انتقال بار در راستای قرارگیری تیرچه ها
مقاومت خمشی	مناسب در هر دو جهت با توجه به طراحی آرماتورها	مقاومت اصلی در جهت تیرچه ها تامین می شود
مقاومت برشی	وابسته به ضخامت دال، فاصله قالب ها و جزئیات اطراف ستون	وابسته به مقاومت تیرچه ها، بتن پوششی و تیرهای تکیه گاهی
عملکرد در دهانه های بلند	مناسب تر برای دهانه های بزرگ با طراحی تخصصی	در دهانه های بلند ممکن است به تیر میانی یا افزایش ارتفاع نیاز داشته باشد
کنترل خیز	سختی دو طرفه می تواند خیز را بهتر کنترل کند	خیز بیشتر تحت تاثیر طول و ارتفاع تیرچه است
کنترل لرزش	در پلان مناسب و با طراحی صحیح، عملکرد مطلوب تری دارد	در دهانه های بلند احتمال احساس لرزش بیشتر است
توزیع تنش	نیرو میان چند مسیر باربر تقسیم می شود	تمرکز بار بیشتر در تیرچه های یک راستا است
تاثیر کیفیت اجرا	به جانمایی آرماتور، تراکم بتن و کنترل قالب ها حساس است	به کیفیت تیرچه، شمع بندی و بتن پوششی وابسته است
مقاومت در برابر بار سنگین	قابلیت طراحی برای بارهای بیشتر را دارد	برای بارهای متعارف ساختمانی مناسب است
رفتار لرزه ای	یکپارچگی دال و توزیع دو طرفه بار می تواند مزیت ایجاد کند	عملکرد مناسب آن به اتصال صحیح سقف به تیرها و کلاف ها وابسته است
نتیجه کلی	مناسب پروژه های دارای دهانه بزرگ، بارگذاری ویژه و پلان باز	مناسب ساختمان های متعارف با دهانه های کوتاه تا متوسط

تفاوت سقف اینتل دک و تیرچه بلوک از نظر وزن

وزن سقف اینتل دک با حذف بخشی از بتن ناحیه کششی کاهش پیدا می کند، اما مقدار دقیق آن به ارتفاع سقف، ابعاد قالب ها، ضخامت دال فوقانی و فاصله تیرچه ها وابسته است. بنابراین نمی توان برای تمام پروژه ها یک عدد ثابت به عنوان وزن سقف اینتل دک اعلام کرد. در بعضی طرح ها، کاهش مصرف بتن قابل توجه است و در بعضی دیگر به دلیل دهانه بلند یا بارگذاری زیاد، ارتفاع سقف افزایش می یابد و بخشی از مزیت وزنی کاهش پیدا می کند.

در سقف تیرچه بلوک نیز وزن نهایی به نوع بلوک وابسته است. بلوک پلی استایرن وزن کمتری از بلوک سفالی یا سیمانی دارد، اما وزن بتن پوششی، تیرچه ها و آرماتورها همچنان در محاسبه بار مرده وارد می شود. به همین دلیل مقایسه وزن باید بر اساس نقشه های واقعی و متره مصالح انجام شود، نه صرفا نوع نام سقف.

کاهش بار مرده ساختمان می تواند ابعاد ستون ها، تیرها، دیوارهای برشی و فونداسیون را تحت تاثیر قرار دهد. هرچه جرم سازه کمتر باشد، نیروی اینرسی ناشی از زلزله نیز کاهش پیدا می کند. با این حال، وزن کمتر همیشه به معنای عملکرد لرزه ای بهتر نیست؛ زیرا شکل پذیری، پیوستگی اجزا، سختی جانبی و طراحی اتصالات نیز نقش تعیین کننده دارند.

در اینتل دک، حذف بتن غیر موثر باعث می شود وزن در مقایسه با دال توپر کاهش یابد. اما مقایسه آن با تیرچه بلوک باید پروژه به پروژه انجام شود. در دهانه های متعارف، اختلاف وزن ممکن است محدود باشد، ولی در پلان هایی که استفاده از اینتل دک موجب حذف تیرهای آویز، کاهش تعداد ستون یا کاهش حجم اعضای سازه ای می شود، اثر کاهش وزن در کل ساختمان محسوس تر خواهد بود.

معیار مقایسه	سقف اینتل دک	سقف تیرچه بلوک
عامل اصلی تعیین وزن	ضخامت دال، ابعاد قالب، فاصله تیرچه ها و مقدار بتن	نوع بلوک، ارتفاع تیرچه، ضخامت بتن و فاصله تیرچه ها
نحوه کاهش وزن	حذف بتن غیر موثر ناحیه کششی	استفاده از بلوک سبک میان تیرچه ها
نوع مصالح سبک کننده	قالب های توخالی یا اجزای سبک غیر باربر	بلوک پلی استایرن، سفالی یا سیمانی
مصرف بتن	کمتر از دال بتنی توپر هم ضخامت	محدود به بتن پاشنه، تیرچه ها و لایه پوششی
تاثیر نوع پرکننده	ابعاد و حجم قالب ها بر مقدار بتن اثر دارد	بلوک پلی استایرن سبک تر از بلوک سفالی و سیمانی است
وزن بار مرده سقف	وابسته به دهانه و ضخامت طراحی شده است	وابسته به نوع بلوک و مشخصات تیرچه است
تاثیر بر ستون و فونداسیون	کاهش وزن می تواند ابعاد برخی اعضا را کمتر کند	وزن بیشتر ممکن است تقاضای وارد بر اعضای زیرین را افزایش دهد
تاثیر بر نیروی زلزله	کاهش جرم می تواند نیروی اینرسی را کاهش دهد	جرم بیشتر سقف می تواند نیروی لرزه ای را افزایش دهد
تاثیر دهانه بلند	افزایش ضخامت در دهانه های بزرگ ممکن است مزیت وزنی را محدود کند	افزایش دهانه معمولا به تیرچه قوی تر و مقطع بزرگ تر نیاز دارد
امکان اعلام وزن ثابت	بدون نقشه سازه امکان پذیر نیست	بدون تعیین نوع بلوک و تیرچه امکان پذیر نیست
روش صحیح مقایسه	متره بتن، میلگرد و قالب بر اساس نقشه اجرایی	متره تیرچه، بلوک، بتن و میلگرد بر اساس نقشه
نتیجه کلی	نسبت به دال توپر سبک تر است، اما همیشه از تیرچه بلوک سبک تر نیست	با بلوک سبک می تواند وزن مناسبی برای دهانه های متعارف داشته باشد

مقایسه هزینه اجرای سقف اینتل دک و تیرچه بلوک

هزینه اجرای سقف اینتل دک از مجموع قالب بندی، اجاره یا خرید قالب های سبک کننده، آرماتور، بتن، جک و شمع بندی، نیروی متخصص، پمپ بتن و هزینه طراحی تشکیل می شود. قیمت متر مربع سقف اینتل دک بدون اطلاع از دهانه، ضخامت، بارگذاری، ارتفاع طبقه و مقدار آرماتور قابل محاسبه دقیق نیست. ارائه یک نرخ ثابت برای همه پروژه ها می تواند تصمیم گیری مالی را منحرف کند.

تیرچه بلوک معمولا در مرحله خرید مصالح، گزینه ساده تری به نظر می رسد؛ زیرا تیرچه و بلوک در بیشتر شهرها در دسترس هستند و پیمانکاران بیشتری تجربه اجرای آن را دارند. با این حال، هزینه نهایی باید شامل شمع بندی، حمل تیرچه و بلوک، شکستگی مصالح، بتن پوششی، میلگردهای تقویتی، دستمزد اجرا و اصلاحات احتمالی نیز باشد.

در پروژه های کوچک با دهانه های کوتاه و پلان منظم، تیرچه بلوک اغلب هزینه اولیه کمتری دارد. در پروژه های بزرگ، تجاری یا پارکینگ هایی که کاهش ستون و ایجاد دهانه باز ارزش معماری و اقتصادی دارد، اینتل دک ممکن است با وجود هزینه بیشتر هر متر مربع، هزینه کل پروژه را کاهش دهد. حذف بعضی تیرهای میانی، کاهش تعداد ستون ها، افزایش فضای مفید و تسهیل جانمایی تاسیسات از عواملی هستند که باید در ارزیابی اقتصادی لحاظ شوند.

قیمت قالب، آرماتور و بتن در هزینه اجرای سقف اینتل دک اثر مستقیم دارد. نوسان قیمت تیرآهن نیز هزینه شبکه آرماتور و تقویت نواحی اطراف ستون ها را تغییر می دهد. از طرف دیگر، در تیرچه بلوک افزایش قیمت تیرچه، میلگرد، یونولیت و بتن می تواند مزیت اقتصادی اولیه را کاهش دهد.

برای مقایسه درست، باید دو طرح سازه ای کامل برای یک ساختمان تهیه شود و هزینه کل اسکلت، فونداسیون، سقف، ستون ها و زمان اجرا بررسی گردد. مقایسه صرف قیمت هر متر مربع سقف، تاثیر سیستم بر سایر اعضای ساختمان را نادیده می گیرد و ممکن است به انتخابی ظاهرا ارزان اما در مجموع پرهزینه منجر شود.

عامل هزینه	سقف اینتل دک	سقف تیرچه بلوک
هزینه طراحی	بیشتر به دلیل محاسبات تخصصی دال دو طرفه	کمتر به دلیل شناخته شده بودن سیستم
هزینه قالب بندی	بیشتر به دلیل قالب بندی کامل زیر سقف	معمولا کمتر و محدود به شمع بندی و قالب های مورد نیاز
هزینه قالب سبک کننده	شامل خرید، اجاره، حمل و جانمایی قالب ها	شامل خرید و حمل بلوک های پرکننده
هزینه آرماتور	وابسته به دهانه، بارگذاری و شبکه دو طرفه	شامل میلگرد تیرچه، تقویتی، حرارتی و کلاف عرضی
هزینه بتن	وابسته به ضخامت دال و حجم بخش های باربر	شامل بتن تیرچه ها و بتن پوششی
هزینه نیروی انسانی	نیازمند نیروی ماهر در قالب بندی و آرماتوربندی	معمولا نیروی اجرایی آن در دسترس تر است
هزینه تجهیزات	جک، شمع، قالب، پمپ بتن و تجهیزات تراز	شمع، جک، تجهیزات حمل تیرچه و پمپ بتن
پرت مصالح	با مدیریت صحیح قالب ها قابل کنترل است	احتمال شکستگی بلوک و آسیب تیرچه در حمل وجود دارد
هزینه اولیه هر متر مربع	معمولا بیشتر در پروژه های کوچک	معمولا کمتر در ساختمان های متعارف
تاثیر بر هزینه کل اسکلت	امکان کاهش ستون، تیر و بعضی اعضای سازه ای وجود دارد	ممکن است در دهانه های بزرگ به تیر و ستون بیشتری نیاز داشته باشد
هزینه تاسیسات	حذف تیرهای آویز می تواند عبور تاسیسات را ساده تر کند	تیرهای آویز ممکن است هزینه تغییر مسیر تاسیسات را افزایش دهند
صرفه اقتصادی در پروژه کوچک	اغلب محدودتر است	معمولا اقتصادی تر است
صرفه اقتصادی در پروژه بزرگ	در صورت کاهش ستون و افزایش فضای مفید می تواند مناسب باشد	با افزایش دهانه ممکن است مزیت اقتصادی آن کاهش یابد
عامل موثر بازار	قیمت قالب، بتن، میلگرد و دستمزد متخصص	قیمت تیرچه، بلوک، میلگرد، بتن و دستمزد
روش صحیح برآورد	بررسی قیمت متر مربع سقف اینتل دک همراه با هزینه کل سازه	محاسبه هزینه سقف به علاوه اثر آن بر تیر، ستون و فونداسیون
نتیجه کلی	هزینه اولیه بالاتر، اما دارای ظرفیت کاهش هزینه کل پروژه	هزینه اولیه کمتر و مناسب پروژه های معمولی

تفاوت سقف اینتل دک با تیرچه بلوک از نظر سرعت اجرا

سرعت اجرای اینتل دک به مساحت هر طبقه، تعداد قالب ها، تجربه گروه اجرایی، نظم آرماتوربندی و امکانات حمل مصالح بستگی دارد. قالب بندی این سیستم گسترده است و سطح زیرین سقف باید به طور کامل با جک، شمع و قالب مناسب پشتیبانی شود. پس از آن، قالب های سبک کننده طبق نقشه چیده شده و شبکه آرماتور در دو جهت اجرا می شود.

نحوه اجرای سقف اینتل دک نسبت به تیرچه بلوک به نیروی آموزش دیده تری نیاز دارد. در پروژه هایی که گروه اجرایی تجربه کافی دارد، تکرار منظم قالب ها و آرماتورها می تواند سرعت کار را در طبقات مشابه افزایش دهد. اما در نخستین سقف یا پروژه های کوچک، زمان آماده سازی و کنترل فنی ممکن است بیشتر از تیرچه بلوک باشد.

در سقف تیرچه بلوک، پس از نصب شمع ها، تیرچه ها روی تکیه گاه قرار می گیرند و بلوک ها میان آنها چیده می شوند. سادگی مراحل و آشنایی نیروهای اجرایی باعث می شود این روش در ساختمان های کوچک سریع و قابل پیش بینی باشد. با این حال، حمل دستی تعداد زیاد بلوک، کنترل فاصله تیرچه ها و اجرای کلاف های عرضی در مساحت های بزرگ می تواند زمان بر شود.

در نتیجه، نمی توان به صورت مطلق گفت اینتل دک همیشه سریع تر است. در پروژه های بزرگ با طبقات تکراری، برنامه ریزی منظم و قالب های کافی، اجرای اینتل دک می تواند سرعت مناسبی داشته باشد. در ساختمان های محدود و معمولی، تیرچه بلوک به دلیل سادگی تامین و نصب، معمولا زمان تجهیز و شروع کمتری نیاز دارد.

سرعت باز کردن قالب ها نیز تابع مقاومت بتن و نظر مهندس ناظر است. قالب بندی سقف اینتل دک نباید پیش از رسیدن بتن به مقاومت لازم باز شود. همین موضوع در مورد شمع بندی تیرچه بلوک نیز صدق می کند و تصمیم زودهنگام می تواند خیز دائمی یا ترک ایجاد کند.

معیار اجرایی	سقف اینتل دک	سقف تیرچه بلوک
آماده سازی اولیه	نیازمند نقشه دقیق جانمایی قالب ها و آرماتورها	مراحل اولیه ساده تر و شناخته شده تر است
قالب بندی زیر سقف	قالب بندی کامل و تراز دقیق سطح زیرین لازم است	شمع بندی و اجرای تکیه گاه زیر تیرچه ها انجام می شود
نصب اجزای پرکننده	قالب ها باید بر اساس نقشه و با فاصله دقیق چیده شوند	بلوک ها به صورت ردیفی میان تیرچه ها قرار می گیرند
آرماتوربندی	شبکه آرماتور در دو جهت اجرا می شود	آرماتورهای تقویتی، حرارتی و کلاف عرضی اجرا می شوند
نیاز به نیروی متخصص	بالا	متوسط و در دسترس تر
سرعت شروع کار	ممکن است به تجهیز و آماده سازی بیشتری نیاز داشته باشد	معمولا سریع تر آغاز می شود
سرعت در طبقات تکراری	با قالب کافی و گروه مجرب افزایش پیدا می کند	روند اجرا ثابت و قابل پیش بینی است
سرعت در پروژه کوچک	معمولا مزیت قابل توجهی ندارد	به دلیل سادگی اجرا اغلب سریع تر است
سرعت در پروژه بزرگ	با برنامه ریزی و تکرار قالب ها می تواند مناسب باشد	حمل و چیدمان تعداد زیاد تیرچه و بلوک زمان بر می شود
زمان بتن ریزی	بتن ریزی یکپارچه سطح سقف و شبکه تیرچه ها	بتن ریزی بتن پوششی و اجزای درجا
زمان باز کردن قالب	تابع مقاومت بتن و دستور مهندس ناظر است	جمع آوری شمع ها نیز تابع مقاومت بتن است
احتمال توقف اجرایی	کمبود قالب یا نیروی متخصص می تواند کار را متوقف کند	تاخیر در تامین تیرچه یا بلوک بر برنامه اثر می گذارد
کنترل حین اجرا	نیازمند کنترل مداوم فاصله قالب ها و آرماتورها	کنترل تراز تیرچه، شمع بندی و سلامت بلوک ضروری است
نتیجه کلی	مناسب پروژه های بزرگ و طبقات مشابه با تیم تخصصی	مناسب پروژه های کوچک و متعارف با نیروی اجرایی معمول

مقایسه دوام و عمر مفید در سقف اینتل دک و تیرچه بلوک

عمر مفید سقف اینتل دک بیش از آنکه به نام سیستم وابسته باشد، به کیفیت بتن، پوشش میلگرد، عمل آوری، شرایط محیطی و کنترل ترک بستگی دارد. اگر بتن نفوذپذیر باشد یا پوشش روی آرماتور رعایت نشود، رطوبت و یون های خورنده به فولاد می رسند و خوردگی آغاز می شود. افزایش حجم محصولات خوردگی می تواند ترک خوردگی و جداشدگی بتن را در پی داشته باشد.

در اینتل دک، بتن ریزی یکپارچه و پیوستگی شبکه آرماتور می تواند احتمال ایجاد درزهای اجرایی ناخواسته را کاهش دهد. با این حال، تراکم بتن در فاصله میان قالب ها و اطراف آرماتورها باید به دقت انجام شود. بتن ریزی ضعیف، ایجاد حفره یا جابه جایی قالب ها می تواند دوام موضعی سقف را کاهش دهد.

در تیرچه بلوک، کیفیت تیرچه پیش ساخته اهمیت ویژه ای دارد. ترک خوردگی تیرچه در زمان حمل، میلگردگذاری نامناسب، بتن پاشنه ضعیف یا انبارش نادرست می تواند پیش از اجرا به عضو آسیب برساند. همچنین نفوذ رطوبت از سرویس های بهداشتی، بام یا تاسیسات در صورت عایق کاری نامناسب، به بتن و آرماتورها صدمه می زند.

بلوک های پلی استایرن یا سفالی عامل اصلی تعیین عمر سازه ای سقف نیستند؛ زیرا نقش باربر اصلی ندارند. دوام سازه به کیفیت تیرچه ها، بتن پوششی، آرماتور و اتصالات وابسته است. در برابر آتش نیز نوع بلوک، پوشش زیر سقف و الزامات حفاظت حریق باید بررسی شود.

اگر هر دو سیستم مطابق ضوابط طراحی و اجرا شوند، می توانند عمر بهره برداری طولانی داشته باشند. برتری اینتل دک در دوام زمانی معنا پیدا می کند که یکپارچگی بتن ریزی، کنترل ترک و کیفیت اجرای آن بهتر از گزینه جایگزین باشد؛ نه اینکه صرف استفاده از این سیستم به تنهایی عمر مفید بیشتری را تضمین کند.

عامل دوام	سقف اینتل دک	سقف تیرچه بلوک
ساختار بتن ریزی	بتن ریزی یکپارچه شبکه تیرچه ها و دال	ترکیب تیرچه پیش ساخته و بتن پوششی درجا
احتمال ایجاد درز اجرایی	در صورت بتن ریزی پیوسته کمتر است	اتصال بتن پوششی به تیرچه باید با دقت انجام شود
عامل اصلی تعیین عمر	کیفیت بتن، پوشش میلگرد و کنترل ترک	کیفیت تیرچه، بتن پوششی و آرماتورها
حساسیت به تراکم بتن	بالا، به ویژه میان قالب ها و اطراف آرماتور	بالا در محل اتصال تیرچه ها، کلاف ها و بتن پوششی
احتمال ایجاد حفره بتن	در صورت تراکم نامناسب میان قالب ها وجود دارد	در اطراف آرماتورها و تیرچه ها ممکن است ایجاد شود
آسیب پیش از اجرا	قالب ها معمولا نقش سازه ای ندارند	تیرچه ممکن است هنگام حمل یا انبارش ترک بخورد
مقاومت در برابر رطوبت	وابسته به نفوذپذیری بتن و عایق کاری است	وابسته به کیفیت عایق و پوشش بتن است
خطر خوردگی میلگرد	در صورت کمبود پوشش بتن یا نفوذ رطوبت وجود دارد	در تیرچه و بتن پوششی با شرایط مشابه ایجاد می شود
کنترل ترک	با طراحی دو طرفه و آرماتورگذاری مناسب قابل کنترل است	به فاصله تیرچه ها، آرماتور حرارتی و کیفیت بتن وابسته است
دوام در برابر آتش	تابع پوشش بتن و جزئیات محافظتی است	نوع بلوک و پوشش زیر سقف اهمیت زیادی دارد
نقش عضو پرکننده در عمر سازه	قالب سبک کننده عضو باربر اصلی نیست	بلوک نیز معمولا عضو باربر اصلی محسوب نمی شود
تعمیر پذیری	تشخیص و تعمیر آسیب های داخلی ممکن است دشوار باشد	امکان بررسی تیرچه ها از زیر سقف محدود است
نیاز به نگهداری	کنترل نفوذ آب، ترک و تغییر شکل ضروری است	کنترل رطوبت، ترک اندود و آسیب تیرچه لازم است
عمر مفید	با اجرای استاندارد می تواند طولانی باشد	در صورت استفاده از تیرچه استاندارد و اجرای صحیح دوام مناسبی دارد
نتیجه کلی	یکپارچگی بیشتر می تواند دوام را بهبود دهد، اما تضمین کننده مطلق نیست	دوام آن بیش از هر چیز به کیفیت تیرچه و اجرای بتن پوششی بستگی دارد

تفاوت سقف اینتل دک با تیرچه بلوک از نظر زیبایی

سطح زیرین سقف اینتل دک پس از باز کردن قالب ها معمولا دارای الگوی منظم ناشی از شبکه تیرچه ها یا سطح قالب بندی است. بسته به نوع طراحی، امکان اجرای سقف تخت بدون تیر آویز در بخش هایی از پلان وجود دارد که می تواند هماهنگی بیشتری با معماری داخلی ایجاد کند. حذف تیرهای آویز همچنین مسیر عبور کانال ها، لوله ها و سینی های کابل را ساده تر می کند.

در برخی پروژه ها، الگوی مشبک زیر سقف به عنوان بخشی از طراحی معماری نمایان باقی می ماند. این رویکرد بیشتر در فضاهای تجاری، فرهنگی، پارکینگ ها و ساختمان های مدرن دیده می شود. البته کیفیت بتن اکسپوز به نوع قالب، درزبندی، روغن قالب و نحوه بتن ریزی وابسته است و بدون کنترل دقیق، سطح نهایی ممکن است نیازمند ترمیم باشد.

سطح زیرین سقف تیرچه بلوک معمولا برای اجرای اندود گچ، رابیتس یا سقف کاذب آماده می شود. در بلوک های پلی استایرن، اجرای پوشش مناسب زیر سقف برای محافظت در برابر حریق و ایجاد سطح نهایی ضروری است. همچنین وجود تیرهای آویز در بعضی طرح ها ممکن است آزادی معماری و عبور تاسیسات را محدود کند.

از نظر زیبایی، هیچ یک به تنهایی برتر نیستند. اینتل دک برای فضاهای باز، پلان های منعطف و سقف های بدون تیر آویز ظرفیت معماری بیشتری فراهم می کند. تیرچه بلوک نیز در ساختمان های مسکونی که سقف کاذب یا اندود نهایی اجرا می شود، محدودیت ظاهری مهمی ایجاد نمی کند.

در مقایسه سقف وافل و اینتل دک نیز باید توجه داشت که هر دو می توانند نمای مشبک ایجاد کنند، اما فرم قالب، ابعاد حفره ها، روش باربری و جزئیات اجرایی آنها یکسان نیست. انتخاب معماری باید همزمان با طراحی سازه انجام شود تا ظاهر سقف باعث ایجاد محدودیت در آرماتورگذاری یا مسیر تاسیسات نشود.

معیار معماری	سقف اینتل دک	سقف تیرچه بلوک
ظاهر سطح زیرین	می تواند صاف یا دارای الگوی منظم قالب باشد	معمولا دارای سطح بلوکی و خطوط تیرچه است
امکان حذف تیر آویز	در بسیاری از طرح ها بیشتر است	بسته به طرح سازه ممکن است تیر آویز وجود داشته باشد
آزادی طراحی داخلی	بیشتر به دلیل امکان ایجاد پلان باز	در دهانه های بزرگ محدودتر است
عبور تاسیسات	در صورت حذف تیر آویز ساده تر است	تیرهای آویز ممکن است مسیر تاسیسات را محدود کنند
قابلیت اجرای بتن اکسپوز	در صورت استفاده از قالب با کیفیت امکان پذیر است	معمولا برای نمای نهایی اکسپوز انتخاب نمی شود
نیاز به سقف کاذب	بسته به کیفیت سطح و طرح معماری ممکن است لازم نباشد	برای پوشاندن تاسیسات و ایجاد سطح یکنواخت رایج است
نیاز به گچ کاری	در اجرای معماری اکسپوز قابل حذف است	معمولا اندود یا پوشش نهایی نیاز دارد
مناسب فضای تجاری	مناسب پلان های باز، فروشگاه و پارکینگ	برای فضاهای متعارف و تقسیم بندی شده مناسب است
مناسب فضای مسکونی	قابل استفاده است، اما ممکن است از نظر اقتصادی ضروری نباشد	با اندود و سقف کاذب گزینه ای رایج است
کیفیت سطح نهایی	وابسته به قالب، درزبندی و بتن ریزی دقیق است	وابسته به نوع بلوک، اجرای اندود و زیرسازی است
امکان ایجاد نمای مشبک	در برخی روش های اجرا قابل دستیابی است	به صورت طبیعی نمای مشبک معماری ایجاد نمی کند
هماهنگی با سبک صنعتی	بیشتر	کمتر، مگر با پوشش و طراحی ثانویه
تاثیر بر ارتفاع مفید	حذف تیر آویز می تواند ارتفاع مفید را افزایش دهد	تیرهای آویز ممکن است ارتفاع قابل استفاده را کم کنند
نیاز به ترمیم سطح	در بتن اکسپوز، عیب قالب بندی باید ترمیم شود	ناهمواری ها معمولا با اندود پوشانده می شوند
نتیجه کلی	برای معماری مدرن، پلان باز و نمایش بتن ظرفیت بیشتری دارد	برای فضاهای مسکونی با پوشش نهایی، راهکاری معمول و قابل قبول است

مقایسه مزایا و معایب سقف اینتل دک و تیرچه بلوک

بررسی مزایا و معایب سقف اینتل دک و تیرچه بلوک باید بر اساس شرایط پروژه انجام شود. ویژگی ای که در یک ساختمان مزیت محسوب می شود، ممکن است در پروژه ای دیگر هزینه اضافی ایجاد کند. برای مثال، توانایی اجرای دهانه بزرگ در پارکینگ ارزش بالایی دارد، اما در یک ساختمان مسکونی با اتاق های کوچک ممکن است تاثیر اقتصادی محدودی داشته باشد.

همچنین باید میان مزیت سازه ای و مزیت اجرایی تفاوت قائل شد. اینتل دک از نظر رفتار دو طرفه و آزادی ستون گذاری ظرفیت بیشتری دارد، ولی اجرای آن به طراحی تخصصی و کنترل کارگاهی دقیق نیازمند است. تیرچه بلوک انعطاف سازه ای کمتری دارد، اما تامین مصالح و اجرای آن در اغلب شهرها ساده تر است.

سیستم سقف	مزایا	معایب
اینتل دک	انتقال بار در دو جهت	نیاز به طراحی تخصصی
اینتل دک	امکان اجرای دهانه های بزرگ تر	حساسیت زیاد به جانمایی قالب ها
اینتل دک	کاهش تعداد ستون در بعضی پلان ها	نیاز به قالب بندی گسترده زیر سقف
اینتل دک	امکان حذف یا کاهش تیرهای آویز	وابستگی به نیروی اجرایی آموزش دیده
اینتل دک	کاهش بتن غیر موثر نسبت به دال توپر	هزینه اولیه بیشتر در پروژه های کوچک
اینتل دک	آزادی بیشتر در طراحی معماری	دشواری بیشتر اصلاح خطا پس از بتن ریزی
اینتل دک	امکان عبور ساده تر تاسیسات	نیاز به کنترل دقیق بتن در اطراف قالب ها
اینتل دک	عملکرد مناسب برای پلان های باز	محدودیت اجرا در پروژه های فاقد تجهیزات کافی
تیرچه بلوک	دسترسی گسترده به مصالح	انتقال بار عمدتا در یک جهت
تیرچه بلوک	آشنایی بیشتر پیمانکاران	محدودیت بیشتر در دهانه های بلند
تیرچه بلوک	هزینه اولیه مناسب در ساختمان های کوچک	نیاز احتمالی به تیر یا ستون میانی
تیرچه بلوک	سرعت شروع اجرای بالا	وابستگی کیفیت به تیرچه پیش ساخته
تیرچه بلوک	سادگی متره و تامین	احتمال شکستگی بلوک و تیرچه هنگام حمل
تیرچه بلوک	مناسب برای پلان های منظم مسکونی	انعطاف کمتر در جانمایی ستون ها
تیرچه بلوک	عدم نیاز به قالب های تخصصی سبک کننده	ایجاد محدودیت بیشتر برای تاسیسات در حضور تیر آویز
تیرچه بلوک	امکان اجرا با امکانات معمول کارگاهی	دشواری کنترل خیز در دهانه های بزرگ

سقف اینتل دک بهتر است یا تیرچه بلوک؟

سقف اینتل دک برای پروژه هایی بهتر است که دهانه های بزرگ، پلان باز، پارکینگ وسیع، فضای تجاری بدون ستون های مزاحم یا محدودیت جدی در جانمایی ستون ها دارند. این سیستم می تواند به عنوان سقف مناسب برای دهانه بلند و سقف مناسب پروژه های بزرگ مطرح شود؛ به شرط آنکه طراحی سازه، ضخامت سقف اینتل دک، آرماتورگذاری، کنترل برش و قالب بندی بر اساس محاسبات مهندسی انجام شود. در چنین پروژه هایی، افزایش قیمت متر مربع سقف اینتل دک ممکن است با کاهش تعداد ستون ها، بهبود فضای مفید، تسهیل عبور تاسیسات و افزایش ارزش معماری جبران شود.

سقف تیرچه بلوک برای ساختمان های مسکونی متعارف، دهانه های کوتاه تا متوسط، پلان های منظم و پروژه هایی که محدودیت بودجه یا دسترسی به پیمانکار تخصصی دارند، انتخاب منطقی تری است. مصالح آن در بیشتر مناطق موجود است و نحوه اجرا برای نیروهای کارگاهی آشناست. بنابراین پاسخ نهایی به این پرسش که کدام سقف بهتر است، به کاربری، دهانه، بارگذاری، معماری و بودجه وابسته است. در یک پروژه معمولی تیرچه بلوک می تواند اقتصادی تر باشد، اما در ساختمانی با دهانه های بزرگ و نیاز به حذف ستون، اینتل دک معمولا راهکار کارآمدتری ارائه می دهد.

سوالات متداول
