راهنمای کامل قالب لارج پنل؛ از کاربرد تا اجرای اصولی
دسترسی سریع به محتوای این مطلب
قالب لارج پنل یکی از سیستم های تخصصی قالب بندی بتن است که برای اجرای یکپارچه دیوارها و سطوح بتنی وسیع به کار می رود. در این روش، به جای کنار هم قرار دادن تعداد زیادی پنل کوچک، صفحات قالب بندی بزرگ و از پیش مونتاژ شده با کمک جرثقیل جابه جا می شوند. این ساختار باعث می شود سرعت پیشروی عملیات افزایش یابد، تعداد اتصالات و درزهای سطح بتن کاهش پیدا کند و کنترل شاقولی، تراز و ابعاد دیوار با دقت بیشتری انجام شود. استفاده موفق از این سیستم تنها به بزرگ بودن پنل ها وابسته نیست؛ بلکه طراحی صحیح شبکه پشت بند، محاسبه فشار جانبی بتن تازه، انتخاب تایراد مناسب، مهاربندی پایدار و رعایت توالی بتن ریزی نیز نقش تعیین کننده ای دارند.
هزینه تهیه یا ساخت این سیستم تحت تاثیر ابعاد پنل، نوع رویه، ضخامت ورق، وزن پروفیل های تقویتی، تعداد متعلقات و نوسانات قیمت آهن قرار دارد. با این حال، ارزیابی اقتصادی قالب لارج پنل نباید فقط بر اساس هزینه خرید اولیه انجام شود. تعداد دفعات تکرار، کاهش زمان هر چرخه، میزان نیاز به نیروی انسانی، ظرفیت جرثقیل و کیفیت سطح نهایی بتن نیز باید در محاسبات وارد شوند. در پروژه هایی که دیوارهای مشابه بارها تکرار می شوند، یک سیستم مهندسی شده می تواند هزینه قالب بندی هر متر مربع را در چرخه های بعدی به شکل محسوسی کاهش دهد. در ادامه، ساختار، ویژگی ها، اجزا، کاربردها و روش اجرای اصولی قالب لارج پنل بررسی می شود.
قالب لارج پنل چیست؟
قالب لارج پنل یا قالب بزرگ مقیاس، یک سیستم مدولار یا سفارشی برای اجرای سطوح وسیع بتن مسلح است. این قالب از رویه، پشت بندهای افقی و عمودی، کلاف پیرامونی، تایراد، مهره، واشر و تجهیزات مهاربندی تشکیل می شود و معمولا به صورت یک واحد بزرگ مونتاژ شده، بدون باز شدن کامل اجزا با جرثقیل جابه جا می شود. رویه آن می تواند از ورق فولادی، تخته چندلایی روکش دار، صفحات کامپوزیتی یا در برخی سیستم ها از قالب تخت پلیمری ساخته شود.
در طراحی قالب لارج پنل باید فشار جانبی بتن تازه به دقت محاسبه شود؛ زیرا این فشار تحت تاثیر ارتفاع و سرعت بتن ریزی، اسلامپ، دمای محیط، نوع سیمان و روش تراکم قرار دارد. فاصله پشت بندها، ابعاد سولجرها، آرایش تایرادها و ظرفیت اتصالات باید بر اساس همین فشار تعیین شود تا از شکم دادن رویه، باز شدن درزها و تغییر ضخامت دیوار جلوگیری شود.
این سیستم معمولا در دو طرف دیوار نصب می شود و فاصله بین پنل ها با میان بولت یا فاصله نگهدار کنترل می شود. در دیوارهای یک طرفه نیز فشار بتن به وسیله براکت و شمع به نقاط مهار منتقل خواهد شد. برای جابه جایی ایمن، محل قلاب های حمل، وزن هر پنل و مرکز جرم آن باید از قبل مشخص شود؛ زیرا بلند کردن قالب از نقاط نامناسب می تواند باعث تغییر شکل، آسیب به رویه یا سقوط مجموعه شود.

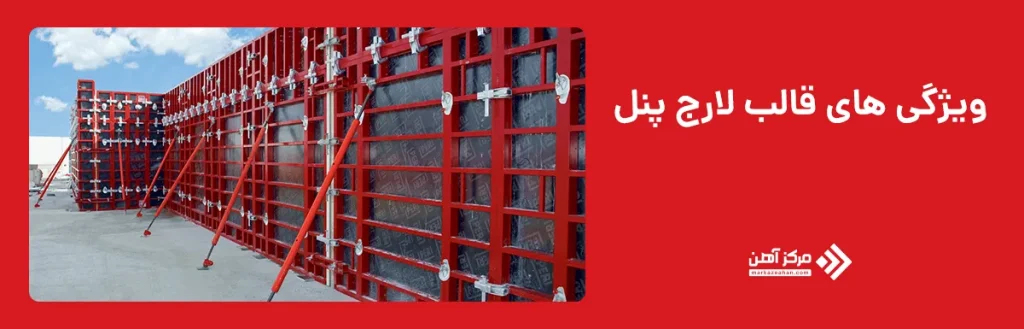

ویژگی های قالب لارج پنل
عملکرد قالب لارج پنل نتیجه ترکیب ابعاد بزرگ، سازه پشت بند مقاوم، اتصالات مهندسی شده و امکان جابه جایی یکپارچه است. این سیستم در صورتی مزیت واقعی ایجاد می کند که هندسه سازه دارای تکرار کافی باشد و تجهیزات حمل متناسب با وزن پنل در اختیار پروژه قرار گیرد. مهم ترین ویژگی های آن عبارت اند از:
سرعت اجرای بالا
بخش قابل توجهی از زمان قالب بندی سنتی صرف حمل پنل های کوچک، ایجاد اتصالات متعدد، تنظیم تک تک قطعات و باز کردن دوباره آن ها می شود. در سیستم لارج پنل، یک سطح بزرگ در مرحله مونتاژ اولیه آماده شده و سپس در چرخه های بعدی به صورت یکپارچه جابه جا می شود. در نتیجه تعداد عملیات دستی کاهش پیدا می کند و گروه اجرایی می تواند زمان بیشتری را به تنظیم دقیق، آرماتوربندی، نصب قطعات مدفون و کنترل کیفیت اختصاص دهد.
سرعت بالاتر زمانی به دست می آید که مسیر حرکت جرثقیل، محل دپوی قالب، ترتیب دیوارها و زمان باز کردن قالب از قبل برنامه ریزی شده باشد. نبود فضای گردش یا تداخل قالب با داربست، آرماتور انتظار و تجهیزات کارگاهی می تواند مزیت سرعت را از بین ببرد.
کاهش تعداد درزهای بتن
هر اتصال میان دو پنل می تواند یک خط روی سطح بتن ایجاد کند. زمانی که تعداد پنل های کوچک زیاد باشد، احتمال نشت شیره بتن، اختلاف تراز لبه ها و ایجاد برجستگی در محل درز افزایش می یابد. قالب لارج پنل سطح بیشتری را با یک صفحه پیوسته پوشش می دهد و تعداد خطوط اتصال را محدود می کند.
کاهش درزها به ویژه در بتن اکسپوز اهمیت دارد؛ زیرا الگوی اتصال پنل ها، محل سوراخ تایراد و نظم سطح بخشی از نمای نهایی سازه محسوب می شوند. در این پروژه ها باید آرایش پنل ها پیش از ساخت قالب با نقشه معماری هماهنگ شود.
مقاومت و استحکام بالا
پنل های بزرگ برای تحمل فشار جانبی قابل توجه بتن به شبکه ای از تیرها، کلاف ها و سولجرهای مقاوم نیاز دارند. صلبیت مناسب این شبکه از تغییر شکل موضعی رویه و انحراف کلی صفحه جلوگیری می کند. اتصالات میان واحدها نیز باید نیروهای برشی و کششی را منتقل کنند تا چند پنل متصل مانند یک مجموعه منسجم عمل کنند.
در سیستم های پنلی حرفه ای، نوع قاب و اتصال با هدف کاهش زمان قالب بندی و ایجاد اتصال مطمئن طراحی می شود. برای نمونه، سیستم های قالب دیوار پنلی از قطعات اتصال استاندارد برای هم راستا کردن و بستن پنل ها استفاده می کنند.
قابلیت استفاده مجدد
در صورت استفاده از ورق و پروفیل مناسب، جوشکاری کنترل شده، نظافت صحیح و نگهداری اصولی، قالب لارج پنل می تواند در چرخه های متعدد مورد استفاده قرار گیرد. تعداد واقعی تکرار به جنس رویه، کیفیت بتن، نحوه استفاده از روغن قالب، روش جداسازی و شرایط انبارداری بستگی دارد.
ضربه زدن مستقیم با پتک، رها کردن پنل روی زمین، بلند کردن نامتعادل و باقی ماندن بتن خشک شده روی سطح، عمر مفید قالب را کاهش می دهد. تعمیرات جزئی باید پیش از آنکه تغییر شکل به اجزای مجاور منتقل شود انجام گیرد.
کیفیت بالای سطح بتن
سطح بزرگ و صلب قالب، امکان ایجاد بتن یکنواخت تر و کنترل بهتر شاقولی دیوار را فراهم می کند. اگر رویه سالم، درزها آب بند و ویبره بتن اصولی باشد، احتمال ایجاد پله میان پنل ها، نشت دوغاب و موج سطحی کاهش می یابد.
با این حال، کیفیت بتن فقط به قالب وابسته نیست. جداشدگی مخلوط، سقوط بتن از ارتفاع زیاد، تراکم بیش از حد، ویبره ناکافی، استفاده نامنظم از روغن قالب و باز کردن زودهنگام پنل می توانند حتی در یک سیستم باکیفیت نیز سطح نامطلوبی ایجاد کنند.

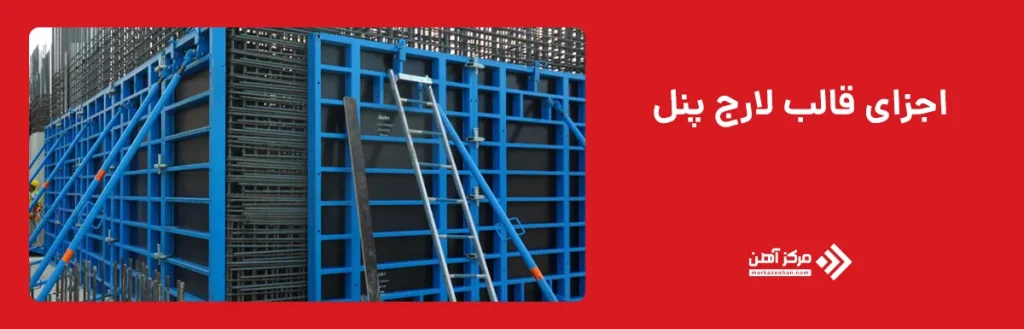

اجزای قالب لارج پنل
هر جزء در قالب لارج پنل مسیر مشخصی برای انتقال نیرو یا کنترل هندسه دارد. حذف یک قطعه یا جایگزینی آن با عضو نامتناسب ممکن است تعادل کل مجموعه را مختل کند. اجزای اصلی این سیستم شامل موارد زیر هستند:
رویه قالب: سطحی است که مستقیما با بتن تماس دارد و شکل نهایی دیوار را ایجاد می کند. ضخامت و جنس رویه باید با فاصله پشت بندها، فشار بتن و کیفیت سطح مورد انتظار هماهنگ باشد.
قاب پیرامونی: لبه های پنل را تقویت کرده و محل اتصال واحدهای مجاور را فراهم می کند. دقت ابعادی قاب بر بسته شدن درزها و هم راستایی پنل ها اثر مستقیم دارد.
تیرهای پشت بند: بار واردشده به رویه را جمع کرده و به سولجرها یا نقاط مهار انتقال می دهند. فاصله این تیرها باید بر اساس خیز مجاز رویه و فشار طراحی محاسبه شود.
سولجر یا پشت بند اصلی: عضو قوی تری است که چند تیر فرعی را به یکدیگر متصل می کند و سختی کلی پنل را افزایش می دهد. سولجرها معمولا در محل تایراد یا اتصالات اصلی قرار می گیرند.
تایراد یا بولت قالب بندی: دو صفحه مقابل را در برابر فشار رو به بیرون بتن به هم متصل نگه می دارد. ظرفیت کششی تایراد و فاصله آن ها باید با نیروی واردشده به هر محدوده از قالب تطبیق داده شود.
میان بولت و فاصله نگهدار: ضخامت دقیق دیوار را کنترل می کند و مانع نزدیک شدن بیش از حد دو پنل هنگام سفت کردن مهره ها می شود. در سازه های آب بند باید نوع قطعه با الزامات قطع مسیر نفوذ آب هماهنگ باشد.
مهره و واشر: نیروی تایراد را روی سطح بزرگ تری از سولجر یا پشت بند پخش می کنند. استفاده از مهره آسیب دیده یا رزوه ناسازگار می تواند ظرفیت اتصال را به شدت کاهش دهد.
گیره و اتصالات پنل: پنل های مجاور را به یکدیگر متصل کرده و لبه های آن ها را هم سطح می کنند. این اتصالات نباید تنها نقش بستن درز را داشته باشند، بلکه باید در برابر بازشدگی و لغزش نیز مقاومت کنند.
جک یا شمع تنظیم کننده: برای شاقول کردن پنل، تثبیت آن پیش از بتن ریزی و مقاومت در برابر باد یا ضربه های اجرایی استفاده می شود. شمع تنظیم باید به نقطه ای با ظرفیت کافی در کف یا فونداسیون متصل شود.
براکت و سکوی کار: دسترسی ایمن کارگران به محل بتن ریزی، ویبره و کنترل اتصالات را فراهم می کند. سکو باید دارای کف مناسب، نرده محافظ و مسیر دسترسی ایمن باشد.
گوشه داخلی و خارجی: برای شکل دادن کنج ها به کار می رود و باید به گونه ای طراحی شود که زاویه دیوار حفظ شده و باز کردن قالب بدون آسیب به بتن امکان پذیر باشد.
قلاب حمل: نقطه مجاز اتصال سیم بکسل یا زنجیر جرثقیل است. ظرفیت و محل نصب آن باید با وزن کامل پنل، متعلقات و ضریب های دینامیکی حمل هماهنگ باشد.
نوار یا مواد آب بندی درز: از خروج شیره بتن جلوگیری می کند. آب بندی باید بدون ایجاد ضخامت اضافی انجام شود؛ زیرا وجود مانع در لبه پنل می تواند سطح دو واحد را از هم خارج کند.

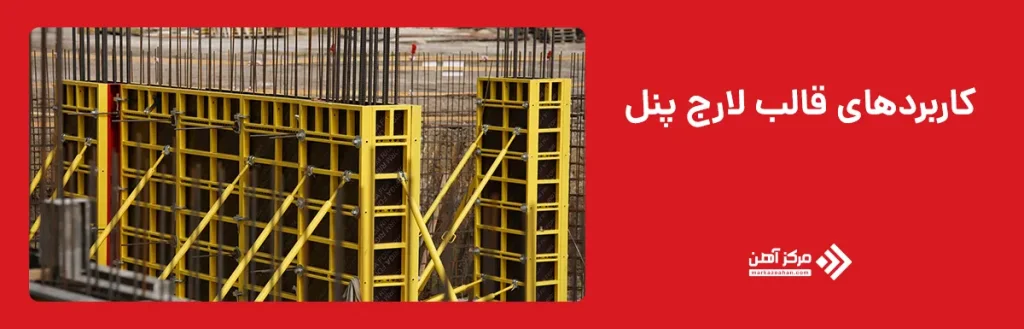

کاربردهای قالب لارج پنل
انتخاب این سیستم در پروژه هایی منطقی است که سطح قالب بندی وسیع، تعداد چرخه های تکراری کافی و امکان جابه جایی مکانیزه وجود داشته باشد. کاربردهای اصلی قالب لارج پنل عبارت اند از:
دیوارهای بتنی
دیوارهای برشی، دیوارهای پیرامونی، دیوارهای حائل و دیوارهای سازه ای تکرارشونده از مهم ترین محل های استفاده از لارج پنل هستند. این سیستم امکان بتن ریزی قطعات بلندتر یا وسیع تر را فراهم می کند و با کاهش تعداد اتصال ها، کنترل هندسه دیوار را بهبود می دهد.
در دیوارهای بلند باید فشار بتن در پایین قالب با دقت بیشتری بررسی شود. افزایش ارتفاع بتن ریزی بدون کنترل سرعت پر کردن می تواند نیرویی فراتر از ظرفیت تایراد و پشت بند ایجاد کند.
هسته مرکزی ساختمان
هسته مرکزی ساختمان های مرتفع معمولا شامل دیوارهای اطراف آسانسور، راه پله و فضاهای تاسیساتی است. تکرار هندسه در طبقات، استفاده از پنل های بزرگ یا سیستم های بالارونده را توجیه پذیر می کند. پنل ها می توانند پس از هر مرحله بتن ریزی به طبقه بعد منتقل شوند و چرخه منظم اجرای هسته را شکل دهند.
در این کاربرد، بازشوها، کنسول ها، محل اتصال تیرها و آرماتورهای انتظار باید از مرحله طراحی قالب در نظر گرفته شوند. اصلاحات کارگاهی بدون نقشه ممکن است سختی پنل یا مسیر انتقال بار را تغییر دهد.
مخازن بتنی
دیواره مخازن آب، فاضلاب، مواد صنعتی و سازه های مدور یا چندضلعی را می توان با پنل های بزرگ اجرا کرد. در این پروژه ها، کنترل ضخامت دیوار، آب بندی سوراخ تایرادها، کیفیت درزهای اجرایی و محدود کردن ترک های ناشی از تغییر شکل قالب اهمیت زیادی دارد.
در مخازن مدور، پنل ها ممکن است به صورت قطعات منحنی ساخته شوند یا با تنظیم زاویه میان واحدهای مستقیم، هندسه چندضلعی نزدیک به دایره ایجاد شود. روش انتخابی باید با شعاع مخزن و کیفیت سطح مورد انتظار سازگار باشد.
پروژه های عمرانی و صنعتی
پایه پل ها، دیوارهای زیرگذر، سیلوها، کانال ها، سازه های نیروگاهی و دیوارهای واحدهای صنعتی معمولا دارای ابعاد بزرگ و فشار اجرایی بالا هستند. امکان ساخت پنل سفارشی باعث می شود محل تایرادها، ابعاد رویه و شبکه پشت بند با محدودیت های هر سازه هماهنگ شوند.
در محیط صنعتی، وجود قطعات مدفون، بولت های مهاری، غلاف ها و بازشوهای تاسیساتی نیازمند نقشه قالب بندی دقیق است. این قطعات باید پیش از بستن دو طرف قالب کنترل شوند؛ زیرا دسترسی پس از تکمیل مونتاژ محدود خواهد شد.
تونل و سازه های خاص
در تونل ها، ایستگاه های زیرزمینی، شفت ها و سازه های با مقاطع خاص می توان از واحدهای بزرگ سفارشی استفاده کرد. در این موارد، قالب ممکن است روی واگن، شاسی متحرک یا سیستم ریلی نصب شود تا پس از هر مرحله بدون دمونتاژ کامل جابه جا شود.
برای مقاطع غیرمتعارف، تحلیل نیروها باید علاوه بر فشار بتن، وزن قالب، نیروهای ناشی از حرکت، نامتقارن بودن بارگذاری و محدودیت فضای باز کردن پنل را نیز پوشش دهد.
نحوه اجرای قالب لارج پنل
پیش از نصب، نقشه قالب بندی باید شامل ابعاد هر پنل، شماره گذاری واحدها، محل تایراد، نوع اتصالات، نقاط حمل، وزن مجموعه و ترتیب مونتاژ باشد. ابتدا محور دیوار و خط کنترل روی بتن مگر یا دال مشخص می شود. سپس رامکا یا قطعات کنترل پای دیوار نصب می شوند تا موقعیت و ضخامت اولیه حفظ شود. یک سمت قالب در محل قرار گرفته، شمع های تنظیم کننده متصل و پنل از نظر شاقولی و تراز کنترل می شود. پس از تکمیل آرماتوربندی و نصب قطعات مدفون، فاصله نگهدارها و تایرادها در آرایش طراحی شده قرار می گیرند و پنل سمت مقابل بسته می شود. تمام اتصالات، مهره ها، سکوها و نقاط مهار باید پیش از بتن ریزی بازبینی شوند.
بتن ریزی باید به صورت لایه ای و با سرعت کنترل شده انجام شود تا فشار جانبی از مقدار مبنای طراحی فراتر نرود. بتن نباید تنها در یک نقطه تخلیه شود؛ زیرا بار نامتقارن می تواند پنل را از شاقول خارج کند. ویبراتور باید با فاصله مناسب وارد بتن شود و از تماس طولانی آن با رویه یا تایراد جلوگیری شود. در طول عملیات، وضعیت درزها، مهره ها، شمع ها و تغییر شکل سطح کنترل می شود. پس از رسیدن بتن به مقاومت لازم برای حفظ لبه ها و سطح، اتصالات با ترتیب ایمن باز شده و پنل به وسیله جرثقیل جدا می شود. رویه باید بلافاصله تمیز، آسیب های آن بررسی و روغن قالب به صورت یکنواخت برای چرخه بعدی اجرا شود. دستورالعمل سیستم های حرفه ای نیز بر مونتاژ، استفاده و جابه جایی بر اساس روش تعیین شده تاکید دارد.

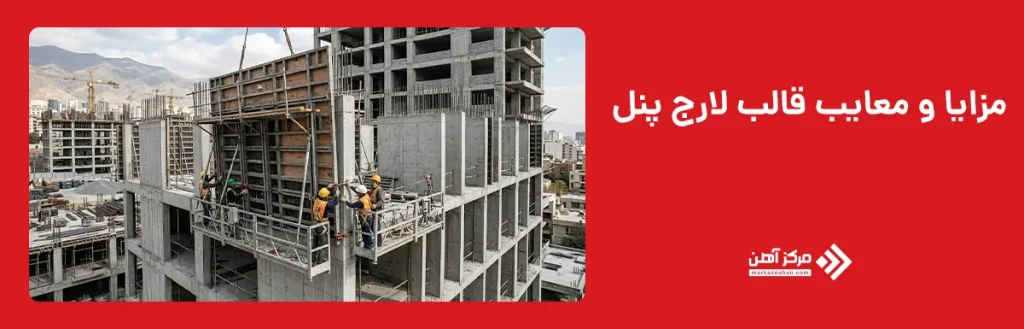

مزایا و معایب قالب لارج پنل
قالب لارج پنل در پروژه مناسب می تواند سرعت، کیفیت و نظم اجرایی را بهبود دهد؛ اما وابستگی آن به طراحی دقیق، تجهیزات حمل و برنامه ریزی کارگاهی باعث می شود برای هر پروژه ای انتخاب مناسبی نباشد.
مزایا:
- کاهش مدت چرخه قالب بندی
- اجرای سطوح وسیع در هر مرحله
- کاهش تعداد درزهای نمای بتن
- افزایش دقت شاقولی و ابعادی
- امکان طراحی متناسب با هندسه پروژه
- کاهش تعداد قطعات پراکنده در کارگاه
- قابلیت استفاده در چرخه های متعدد
- مناسب برای بتن اکسپوز
- امکان نصب سکوی کار یکپارچه
- کاهش عملیات مونتاژ در مراحل تکراری
- امکان ترکیب با سیستم های بالارونده
- افزایش نظم حمل و دپوی قالب ها
معایب:
- هزینه اولیه بیشتر
- وابستگی به جرثقیل
- وزن بالای مجموعه
- نیاز به فضای کافی برای مونتاژ
- دشواری استفاده در هندسه های متغیر
- نیاز به نقشه اجرایی دقیق
- حساسیت به خطای نصب تایرادها
- دشواری اصلاح پنل در حین اجرا
- نیاز به نیروی آموزش دیده
- خطر تغییر شکل در صورت بلند کردن نامناسب
- محدودیت جابه جایی در کارگاه های متراکم
- غیراقتصادی بودن در پروژه های کم تکرار

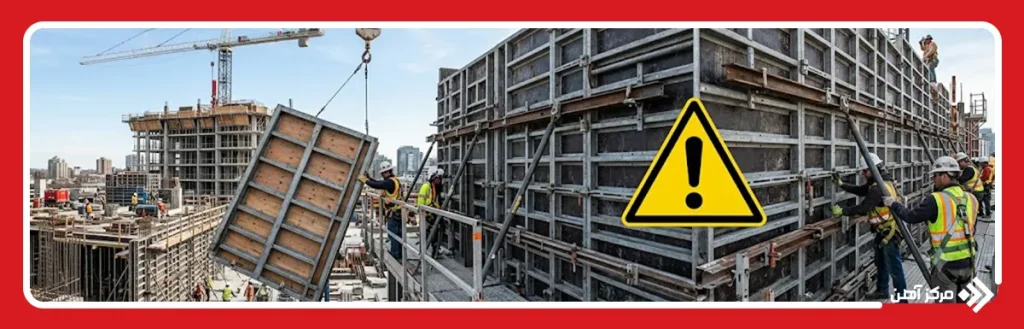

هنگام انتخاب قالب لارج پنل به چه نکاتی توجه کنیم؟
انتخاب قالب باید بر اساس شرایط واقعی پروژه، فشار طراحی، تجهیزات موجود و تعداد دفعات استفاده انجام شود. مقایسه سیستم ها فقط بر مبنای قیمت هر متر مربع نمی تواند هزینه نهایی اجرا را مشخص کند.
- ارتفاع و طول دیوار
- ضخامت مقطع بتنی
- تعداد چرخه های تکرار
- فشار جانبی بتن تازه
- سرعت برنامه ریزی شده بتن ریزی
- نوع و ضخامت رویه قالب
- صلبیت شبکه پشت بند
- ظرفیت تایرادها و اتصالات
- فاصله مجاز میان تایرادها
- وزن هر پنل مونتاژ شده
- ظرفیت و شعاع کاری جرثقیل
- محل استاندارد قلاب های حمل
- فضای مونتاژ و دپوی پنل
- کیفیت مورد انتظار سطح بتن
- محل و الگوی درزهای نما
- تعداد بازشوها و قطعات مدفون
- امکان اجرای دیوار یک طرفه یا دو طرفه
- شرایط باد در محل پروژه
- نحوه دسترسی کارگران
- وجود سکوی کار و نرده محافظ
- امکان تعمیر یا تعویض رویه
- سازگاری قطعات یدکی
- تجربه گروه اجرایی
- زمان مورد نیاز برای هر چرخه
- هزینه حمل بین پروژه ها
- برنامه نظافت و نگهداری
- نقشه مونتاژ و دستورالعمل سازنده
- کنترل کیفیت جوش ها و قاب ها
قالب لارج پنل زمانی بهترین عملکرد را ارائه می دهد که به عنوان یک سیستم سازه ای موقت طراحی شود، نه مجموعه ای از صفحات بزرگ که صرفا به یکدیگر متصل شده اند. رویه، پشت بند، تایراد، اتصال، شمع تنظیم و نقطه حمل، هر کدام بخشی از مسیر انتقال بار هستند و باید متناسب با فشار بتن و شرایط اجرا انتخاب شوند. ابعاد بزرگ بدون صلبیت کافی می تواند تغییر شکل سطح را افزایش دهد؛ همان طور که استفاده از تایراد مقاوم بدون پشت بند مناسب نیز مانع خیز رویه نخواهد شد.
برای تصمیم گیری اقتصادی نیز باید هزینه یک چرخه کامل بررسی شود. سیستمی که قیمت خرید بیشتری دارد، ممکن است به دلیل سرعت انتقال، کاهش نیروی انسانی، کیفیت بهتر بتن و تکرار بالا در مجموع مقرون به صرفه تر باشد. در مقابل، برای پروژه ای با دیوارهای محدود، هندسه متغیر یا دسترسی ضعیف جرثقیل، پنل های کوچک تر می توانند انعطاف بیشتری ایجاد کنند. بنابراین انتخاب نهایی باید پس از بررسی نقشه سازه، برنامه بتن ریزی، ظرفیت تجهیزات، محدودیت های کارگاه و محاسبات قالب بندی انجام شود.
سوالات متداول
در اجرای دیوارهای بتنی، هسته مرکزی ساختمان، مخازن، تونل ها و پروژه های عمرانی و صنعتی بزرگ استفاده می شود.
مهم ترین مزیت آن افزایش سرعت اجرا در کنار کاهش درزهای بتن و بهبود کیفیت سطح نهایی است.
این قالب از پنل های بزرگ و یکپارچه تشکیل شده و نسبت به قالب های معمولی اتصالات کمتر و سرعت نصب بیشتری دارد.
بله، به دلیل استحکام بالا، امکان استفاده مجدد و اجرای سریع سطوح وسیع، گزینه مناسبی برای پروژه های بزرگ است.
