ترانسمیتر سطح چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
کنترل دقیق مقدار مواد داخل مخازن، سیلوها، راکتورها و تجهیزات فرایندی یکی از الزامات اساسی در صنایع فرایندی است؛ زیرا خطا در تشخیص سطح می تواند باعث سرریز مخزن، کارکرد خشک پمپ، اختلال در موازنه مواد یا حتی توقف خط تولید شود. ترانسمیتر سطح یا Level Transmitter تجهیزی ابزار دقیق است که ارتفاع یا مقدار ماده موجود در یک محفظه را به صورت پیوسته اندازه گیری کرده و نتیجه را به سیگنالی استاندارد برای سیستم کنترل تبدیل می کند.
انتخاب این تجهیز به عواملی مانند نوع سیال، فشار و دمای فرایند، وجود کف یا بخار، ثابت دی الکتریک، شکل مخزن و دقت مورد نیاز وابسته است. حتی شرایط اقتصادی پروژه و متغیرهایی مانند قیمت آهن و هزینه ساخت مخزن می توانند در انتخاب معماری کلی سیستم اندازه گیری موثر باشند. اگر می خواهید بدانید ترانسمیتر سطح چیست، چه فناوری هایی برای اندازه گیری Level وجود دارد و هر روش در چه شرایطی عملکرد دقیق تری ارائه می دهد، در ادامه این مقاله همراه ما باشید.
ترانسمیتر سطح چیست؟
ترانسمیتر سطح سنج یک تجهیز اندازه گیری پیوسته یا Continuous Level Measurement است که موقعیت سطح یک مایع، جامد دانه ای، دوغاب یا در برخی فناوری ها مرز میان دو فاز را تشخیص می دهد و آن را به یک خروجی قابل پردازش تبدیل می کند. خروجی متداول می تواند سیگنال آنالوگ 4 تا 20 میلی آمپر، پروتکل HART یا شبکه های دیجیتال صنعتی باشد. در پاسخ تخصصی به این پرسش که ترانسمیتر سطح چیست باید میان Level Transmitter و Level Switch تمایز قائل شد. ترانسمیتر مقدار سطح را در یک بازه به صورت پیوسته گزارش می کند، اما سوئیچ سطح معمولا رسیدن ماده به یک نقطه از پیش تعیین شده را تشخیص می دهد. همچنین ترانسمیتر سطح یا ارتفاع مخازن لزوما ارتفاع را مستقیما اندازه گیری نمی کند؛ برخی مدل ها ابتدا کمیتی مانند فشار هیدرواستاتیک، زمان رفت و برگشت موج یا ظرفیت الکتریکی را اندازه می گیرند و سپس از آن برای محاسبه Level استفاده می کنند.
از نظر معماری ابزار دقیق، Level Transmitter بخشی از حلقه اندازه گیری فرایند یا Measurement Loop است. سنسور ابتدا تغییرات ناشی از سطح را دریافت می کند، بخش الکترونیکی آن را پردازش کرده و مقدار نهایی برای PLC، DCS یا سیستم مانیتورینگ ارسال می شود. این ساختار از نظر تبدیل یک کمیت فیزیکی به سیگنال استاندارد، شباهت مفهومی با ترانسمیتر دما دارد، اما پارامتر اولیه و فناوری سنجش متفاوت است. برای مثال در یک مخزن بسته، اندازه گیری سطح ممکن است بر اساس اختلاف فشار انجام شود؛ در حالی که در مخزن حاوی ماده خورنده، فناوری راداری غیرتماسی می تواند انتخاب مناسب تری باشد. بنابراین ترانسمیتر سطح یا level transmitter یک تجهیز واحد با مکانیزم ثابت نیست، بلکه خانواده ای از فناوری های اندازه گیری است که هر کدام برای محدوده مشخصی از شرایط فرایندی طراحی شده اند.

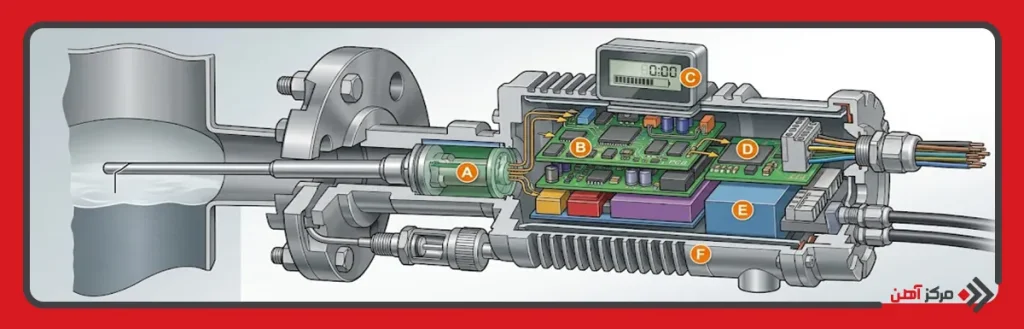

اجزای اصلی ترانسمیتر سطح
ساختار دقیق ترانسمیتر به فناوری اندازه گیری آن بستگی دارد؛ با این حال بیشتر تجهیزات صنعتی از چند بخش عملکردی تشکیل می شوند که زنجیره اندازه گیری را از دریافت متغیر فرایند تا انتقال داده تکمیل می کنند. در بعضی مدل ها ساختار حسگر به ترانسمیتر فشار شباهت دارد و در مدل های راداری یا التراسونیک، آنتن یا مبدل موج نقش عنصر اولیه را بر عهده می گیرد.
- عنصر حسگر یا Sensor: بخش اولیه ای که تغییر مرتبط با سطح را به صورت فشار، موج بازتابی، ظرفیت الکتریکی، موقعیت مغناطیسی یا پارامتر قابل اندازه گیری دیگری دریافت می کند.
- اتصال فرایندی یا Process Connection: رابط مکانیکی میان تجهیز و مخزن است و می تواند به شکل فلنجی، رزوه ای، کلمپی یا اتصالات اختصاصی طراحی شود.
- مبدل یا Transducer: کمیت دریافت شده از حسگر را به سیگنال الکتریکی مناسب برای پردازش تبدیل می کند.
- واحد پردازش الکترونیکی: وظیفه خطی سازی، جبران سازی، فیلتر کردن نویز، محاسبه Level و اعمال پارامترهای کالیبراسیون را بر عهده دارد.
- واحد انتقال سیگنال: مقدار اندازه گیری شده را از طریق 4-20 mA، HART، Fieldbus یا سایر پروتکل های صنعتی به سامانه کنترل ارسال می کند.
- نمایشگر محلی: در مدل های مجهز به Local Display، مقدار سطح، درصد پرشدگی، وضعیت خروجی و برخی خطاهای تشخیصی را نمایش می دهد.
- محفظه یا Housing: مدارهای الکترونیکی را در برابر رطوبت، گردوغبار، ضربه و شرایط خورنده محیطی محافظت می کند و در محیط های خطرناک ممکن است دارای تاییدیه Explosion Protection باشد.
- منبع تغذیه و ترمینال ها: انرژی مورد نیاز مدار را تامین کرده و محل اتصال کابل های تغذیه، خروجی و ارتباطی را فراهم می کنند.

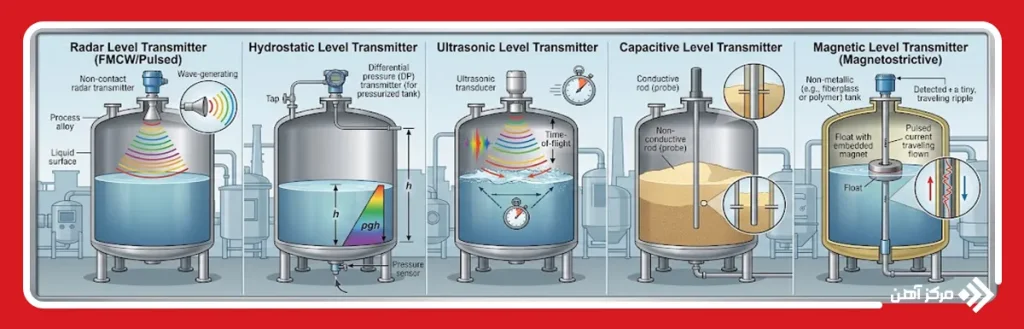

انواع ترانسمیتر سطح
انواع ترانسمیتر سطح بر اساس اصل فیزیکی مورد استفاده برای تشخیص Level دسته بندی می شوند. انتخاب فناوری مناسب تنها بر اساس محدوده اندازه گیری انجام نمی شود و خواصی مانند چگالی، فشار، دما، ثابت دی الکتریک، تولید کف، وجود بخار، گردوغبار و ماهیت سطح ماده نیز باید بررسی شوند.
ترانسمیتر سطح راداری
ترانسمیتر سطح راداری یا Radar Level Transmitter از امواج الکترومغناطیسی مایکروویو برای تعیین فاصله میان سنسور و سطح ماده استفاده می کند. تجهیز پالس یا سیگنال راداری را به سمت سطح ارسال کرده و بازتاب آن را دریافت می کند. با تحلیل زمان رفت و برگشت یا تغییرات فرکانسی، فاصله تا سطح محاسبه می شود. در سیستم های FMCW، فرکانس سیگنال ارسالی به صورت کنترل شده تغییر می کند و اختلاف فرکانس میان موج ارسالی و دریافتی مبنای تعیین فاصله قرار می گیرد.
مزیت مهم Radar این است که اندازه گیری آن به صورت مستقیم به چگالی سیال وابسته نیست. مدل های غیرتماسی برای مخازن دارای سیالات خورنده، دماهای بالا یا شرایطی که تماس حسگر با ماده مطلوب نیست، کاربرد زیادی دارند. با این حال انتخاب فرکانس، طراحی آنتن، ثابت دی الکتریک ماده، نازل مخزن، موانع داخلی، همزن و تشکیل رسوب باید هنگام مهندسی سیستم بررسی شود. نوع دیگری به نام Guided Wave Radar از یک پروب برای هدایت موج استفاده می کند و در برخی کاربردهای اندازه گیری سطح و Interface عملکرد بسیار دقیقی ارائه می دهد.
ترانسمیتر سطح هیدرواستاتیک
ترانسمیتر سطح هیدرواستاتیک یا Hydrostatic Level Transmitter بر رابطه میان ارتفاع ستون مایع و فشار ناشی از وزن آن استوار است. در ساده ترین حالت، فشار هیدرواستاتیک از رابطه P = ρgh به دست می آید که در آن ρ چگالی سیال، g شتاب گرانش و h ارتفاع ستون مایع است. بنابراین اگر چگالی مشخص و نسبتا ثابت باشد، اندازه گیری فشار در پایین مخزن امکان محاسبه ارتفاع مایع را فراهم می کند.
این روش برای آب، فاضلاب، مخازن ذخیره و بسیاری از سیالات مایع مناسب است و می تواند به وسیله سنسور نصب شده در پایین مخزن یا پروب غوطه ور انجام شود. یکی از محدودیت های مهم آن وابستگی نتیجه به چگالی است؛ بنابراین تغییر محسوس چگالی بر اثر دما، ترکیب سیال یا غلظت می تواند خطای Level ایجاد کند. در مخازن تحت فشار نیز فشار فضای بالای مایع باید از فشار پایین مخزن تفکیک شود. در چنین شرایطی ترانسمیتر سطح اختلاف فشار یا Differential Pressure Level Transmitter می تواند با اندازه گیری اختلاف فشار میان پایین و بالای مخزن، اثر فشار گاز بالای سیال را حذف کند.
ترانسمیتر سطح التراسونیک
ترانسمیتر سطح التراسونیک یا Ultrasonic Level Transmitter امواج صوتی با فرکانس بالاتر از محدوده شنوایی انسان را به سمت سطح ماده ارسال می کند. موج پس از برخورد با سطح بازتاب شده و به Transducer باز می گردد. دستگاه با اندازه گیری Time of Flight و در نظر گرفتن سرعت انتشار صوت، فاصله خالی مخزن را محاسبه کرده و با استفاده از ارتفاع مرجع، مقدار Level را تعیین می کند.
این فناوری غیرتماسی است و به همین دلیل در مخازن آب، فاضلاب، برخی مواد شیمیایی و کاربردهایی که عدم تماس سنسور مزیت محسوب می شود، استفاده می شود. با این حال سرعت صوت در گاز تحت تاثیر دما و ترکیب فضای بالای مخزن قرار دارد. بخار متراکم، کف شدید، تلاطم سطح و برخی جریان های هوایی نیز می توانند کیفیت Echo را کاهش دهند. به همین دلیل بسیاری از تجهیزات پیشرفته دارای Temperature Compensation و الگوریتم های Echo Processing هستند.
ترانسمیتر سطح خازنی
ترانسمیتر سطح خازنی یا Capacitive Level Transmitter از تغییر ظرفیت الکتریکی میان پروب و دیواره مخزن یا الکترود مرجع استفاده می کند. ظرفیت الکتریکی به هندسه الکترودها و ثابت دی الکتریک محیط میان آنها وابسته است. زمانی که ارتفاع ماده در اطراف پروب تغییر می کند، مقدار موثر Dielectric Constant نیز تغییر کرده و مدار الکترونیکی این تغییر را به مقدار سطح تبدیل می کند.
این فناوری برای برخی مایعات، مواد پودری، گرانولی و حتی اندازه گیری Interface قابل استفاده است. طراحی پروب باید متناسب با رسانایی ماده و ساختمان مخزن انتخاب شود. تشکیل رسوب روی پروب، تغییر شدید ثابت دی الکتریک ماده یا انتخاب نامناسب عایق می تواند دقت سیستم را کاهش دهد. در کاربردهای حساس، کالیبراسیون بر اساس ماده واقعی و بررسی رفتار آن در شرایط عملیاتی اهمیت ویژه ای دارد.
ترانسمیتر سطح مغناطیسی
ترانسمیتر سطح مغناطیسی معمولا از شناوری مجهز به آهنربا و مجموعه ای از حسگرهای مغناطیسی برای تعیین موقعیت سطح استفاده می کند. شناور همراه با تغییر سطح مایع حرکت کرده و میدان مغناطیسی آن توسط زنجیره حسگرها، Reed Switchها یا فناوری های Magnetostrictive تشخیص داده می شود. در مدل های Magnetostrictive، موقعیت شناور با دقت بالا و بر اساس اثر برهم کنش میدان های مغناطیسی تعیین می شود.
این تجهیزات به دلیل اندازه گیری مستقیم موقعیت شناور، در بسیاری از مخازن ذخیره و کاربردهایی که نمایش قابل اطمینان سطح اهمیت دارد، مورد استفاده قرار می گیرند. با این حال چگالی سیال باید برای شناوری انتخاب شده مناسب باشد و عواملی مانند رسوب، ویسکوزیته زیاد یا محدود شدن حرکت Float می توانند عملکرد مکانیکی سیستم را تحت تاثیر قرار دهند.
| نوع ترانسمیتر | اصل اندازه گیری | تماس با ماده | وابستگی مهم | کاربرد مناسب |
|---|---|---|---|---|
| راداری | امواج مایکروویو | معمولا غیرتماسی | بازتاب موج و خواص دی الکتریک | مخازن صنعتی و شرایط فرایندی دشوار |
| هیدرواستاتیک | فشار ستون مایع | تماسی | چگالی سیال | آب، فاضلاب و مخازن مایع |
| التراسونیک | زمان رفت و برگشت موج صوتی | غیرتماسی | شرایط فضای بالای سطح | مخازن باز و کاربردهای عمومی |
| خازنی | تغییر ظرفیت الکتریکی | معمولا تماسی | ثابت دی الکتریک | مایعات و برخی مواد جامد |
| مغناطیسی | موقعیت شناور مغناطیسی | تماسی | چگالی و حرکت آزاد شناور | مخازن ذخیره مایعات |
کاربردهای ترانسمیتر سطح
اندازه گیری Level فقط برای نمایش مقدار ماده موجود در مخزن انجام نمی شود. داده ترانسمیتر می تواند وارد حلقه کنترل شود، فرمان راه اندازی تجهیزات را تحت تاثیر قرار دهد یا برای مدیریت موجودی مورد استفاده قرار گیرد. مهم ترین کاربردهای ترانسمیتر سطح عبارتند از:
- اندازه گیری پیوسته سطح مخازن ذخیره
- کنترل پر و خالی شدن مخازن
- جلوگیری از سرریز یا Overflow
- جلوگیری از Dry Running پمپ
- اندازه گیری سطح آب و فاضلاب
- کنترل مواد در صنایع نفت، گاز و پتروشیمی
- پایش سطح راکتورها و مخازن فرایندی
- اندازه گیری سطح مواد شیمیایی و خورنده
- کنترل سطح سیلوهای مواد جامد
- اندازه گیری Interface میان دو مایع
- مدیریت موجودی مخازن
- ارسال داده Level به PLC و DCS
- کنترل خودکار پمپ ها و شیرهای فرایندی
- پایش ترانسمیتر سطح یا ارتفاع مخازن از اتاق کنترل
نحوه عملکرد ترانسمیتر سطح
نحوه عملکرد Level Transmitter به فناوری حسگر وابسته است، اما منطق عمومی در همه آنها شامل سه مرحله سنجش، تبدیل و انتقال است. در مرحله اول، یک متغیر فیزیکی مرتبط با ارتفاع ماده اندازه گیری می شود. این متغیر می تواند فاصله سطح تا آنتن در مدل راداری، فشار ستون مایع در سیستم هیدرواستاتیک، زمان بازگشت موج در مدل التراسونیک، ظرفیت الکتریکی در نوع خازنی یا موقعیت شناور در مدل مغناطیسی باشد. پردازنده داخلی با استفاده از ضرایب کالیبراسیون و پارامترهای تعریف شده، مقدار خام را به Level، درصد پرشدگی یا در صورت انجام Tank Strapping به حجم تبدیل می کند.
در مرحله بعد مقدار محاسبه شده به یک سیگنال استاندارد تبدیل می شود. در حلقه 4-20 mA معمولا 4 میلی آمپر متناظر با Lower Range Value و 20 میلی آمپر متناظر با Upper Range Value تنظیم می شود. این سیگنال به PLC یا DCS ارسال شده و می تواند برای نمایش، ثبت Trend، کنترل شیر، تنظیم سرعت پمپ یا ایجاد Alarm استفاده شود. در تجهیزات هوشمند، HART یا پروتکل های دیجیتال علاوه بر Process Variable اطلاعات تشخیصی، وضعیت سنسور و پارامترهای پیکربندی را نیز منتقل می کنند. بنابراین عملکرد ترانسمیتر تنها به سنجش ارتفاع محدود نیست و تجهیز بخشی از ساختار کنترل و پایش فرایند محسوب می شود.

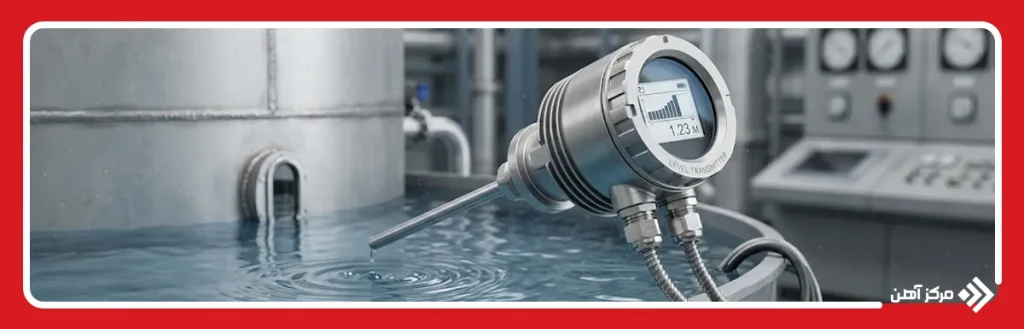

مزایای استفاده از ترانسمیتر سطح
استفاده از ترانسمیتر سطح به جای مشاهده دستی یا روش های نقطه ای، امکان پایش پیوسته فرایند و اتصال مستقیم داده اندازه گیری به سیستم اتوماسیون را فراهم می کند. البته هیچ فناوری اندازه گیری برای تمام مخازن و مواد بهترین انتخاب نیست و محدودیت ها باید هم زمان با مزایا ارزیابی شوند.
مزایا:
- اندازه گیری پیوسته و Real-Time سطح
- امکان کنترل خودکار فرایند
- افزایش ایمنی مخازن
- کاهش احتمال سرریز
- حفاظت از پمپ در برابر Dry Running
- امکان اتصال به PLC و DCS
- قابلیت ثبت و تحلیل داده های سطح
- امکان ایجاد هشدارهای High و Low Level
- کاهش وابستگی به بازدید دستی
- امکان اندازه گیری از راه دور
- قابلیت مدیریت دقیق تر موجودی
- امکان انتخاب فناوری متناسب با ماده و فرایند
عوامل موثر در انتخاب ترانسمیتر سطح
انتخاب ترانسمیتر سطح باید بر اساس Process Data Sheet و شرایط واقعی بهره برداری انجام شود. تمرکز صرف بر رنج اندازه گیری یا قیمت تجهیز می تواند باعث انتخاب فناوری نامناسب و ایجاد خطای پایدار در سیستم شود. مهم ترین پارامترهای انتخاب عبارتند از:
- نوع ماده؛ مایع، دوغاب، پودر یا جامد دانه ای
- محدوده Minimum و Maximum Level
- ارتفاع و هندسه مخزن
- فشار کاری مخزن
- دمای فرایند
- چگالی و تغییرات Density
- ثابت دی الکتریک ماده
- ویسکوزیته سیال
- میزان خورندگی ماده
- وجود کف روی سطح
- وجود بخار یا گاز در مخزن
- میزان تلاطم سطح
- وجود همزن و موانع داخلی
- احتمال تشکیل رسوب روی سنسور
- نیاز به اندازه گیری Interface
- دقت و Repeatability مورد نیاز
- نوع اتصال فرایندی
- متریال بخش های در تماس با سیال
- نوع خروجی 4-20 mA، HART یا Digital Communication
- الزامات SIL و ایمنی عملکردی
- کلاس حفاظتی IP
- الزامات محیط های مستعد انفجار
- قابلیت تعمیر و نگهداری
- هزینه چرخه عمر یا Life Cycle Cost
در مجموع، پاسخ دقیق به این پرسش که ترانسمیتر سطح چیست بدون شناخت اصول فیزیکی اندازه گیری Level کامل نخواهد بود. یک ترانسمیتر سطح سنج می تواند بر مبنای رادار، فشار هیدرواستاتیک، امواج التراسونیک، ظرفیت الکتریکی یا موقعیت مغناطیسی کار کند و هر فناوری محدوده کاربرد و محدودیت خاص خود را دارد. ترانسمیتر سطح راداری برای بسیاری از شرایط دشوار فرایندی گزینه قدرتمندی است، ترانسمیتر سطح هیدرواستاتیک راهکاری عملی برای مایعات با چگالی مشخص محسوب می شود، نوع التراسونیک اندازه گیری غیرتماسی را فراهم می کند و فناوری های خازنی و مغناطیسی نیز در کاربردهای مناسب خود مزیت های مهمی دارند. بنابراین انتخاب میان انواع ترانسمیتر سطح باید بر اساس مشخصات واقعی فرایند، خواص ماده، ساختار مخزن، دقت مورد انتظار و الزامات سیستم کنترل انجام شود، نه صرفا بر اساس نام فناوری یا قیمت اولیه تجهیز.
سوالات متداول
ترانسمیتر سطح مقدار سطح را به صورت پیوسته اندازه گیری می کند، اما لول سوئیچ فقط رسیدن ماده به یک سطح مشخص را تشخیص می دهد.
انتخاب مدل مناسب به نوع ماده، فشار، دما و شرایط مخزن بستگی دارد، اما مدل های راداری برای بسیاری از کاربردهای صنعتی گزینه مناسبی هستند.
این مدل اندازه گیری غیرتماسی، دقت بالا و عملکرد مناسبی در شرایطی مانند دمای زیاد، فشار بالا و محیط های خورنده ارائه می دهد.
بله، برخی مدل ها به ویژه ترانسمیترهای راداری و التراسونیک برای اندازه گیری سطح پودرها، گرانول ها و مواد جامد فله ای کاربرد دارند.
دقت اندازه گیری به فناوری سنجش، نصب صحیح، شرایط فرایند، خواص ماده، کالیبراسیون و وجود عواملی مانند کف، بخار یا تلاطم بستگی دارد.
نوع ماده، ارتفاع مخزن، دما و فشار کاری، دقت مورد نیاز، نوع خروجی، شرایط محیطی و سازگاری متریال تجهیز با سیال باید بررسی شود.
