چیلر جذبی لیتیوم بروماید چیست و چگونه کار می کند؟
دسترسی سریع به محتوای این مطلب
چیلر جذبی لیتیوم بروماید یکی از سیستم های تولید آب سرد در تاسیسات است که به جای استفاده از کمپرسور مکانیکی، از انرژی حرارتی کمک می گیرد. در این دستگاه، آب به عنوان مبرد و محلول لیتیوم بروماید به عنوان ماده جاذب عمل می کند. آب در فشار پایین تبخیر می شود و هنگام تبخیر، گرمای آب در گردش ساختمان را جذب می کند. سپس بخار آب توسط محلول لیتیوم بروماید جذب شده و سرمایش ادامه می یابد. این ویژگی باعث می شود دستگاه در پروژه هایی که به بخار، آب گرم، شعله مستقیم یا حرارت بازیافتی دسترسی دارند، گزینه مناسبی باشد. برای درک بهتر عملکرد این سیستم، ابتدا باید بدانیم چیلر چیست و چگونه با کاهش دمای آب، سرمایش فن کویل ها و هواسازها را تامین می کند.
در چیلر جذبی لیتیوم بروماید، محلول رقیق شده پس از جذب بخار آب به ژنراتور منتقل می شود. گرمای ورودی ژنراتور، آب جذب شده را از محلول جدا می کند و محلول دوباره غلیظ می شود. بخار آب آزاد شده در کندانسور به مایع تبدیل شده و پس از کاهش فشار، به اواپراتور باز می گردد. این چرخه تکرار می شود تا آب سرد مورد نیاز ساختمان یا فرآیند صنعتی تولید شود. چیلرهای جذبی لیتیوم بروماید در ساختمان های بزرگ، بیمارستان ها، هتل ها، کارخانه ها و مجموعه هایی کاربرد دارند که منبع حرارتی مناسب و برج خنک کننده در اختیار دارند. در برآورد هزینه اجرای این سیستم، علاوه بر قیمت دستگاه، هزینه لوله کشی، شاسی و تجهیزات فلزی نیز اهمیت دارد و تغییرات قیمت آهن می تواند بر هزینه نهایی پروژه اثر بگذارد. عملکرد مطلوب این دستگاه به حفظ خلأ، کنترل غلظت محلول، کیفیت آب خنک کننده و سرویس منظم وابسته است.
چیلر جذبی لیتیوم بروماید چیست؟
چیلر جذبی لیتیوم بروماید دستگاهی برای تولید آب سرد است که در آن جفت کاری آب و لیتیوم بروماید جایگزین مدار کمپرسور و مبردهای فشرده می شود. در این سیستم، آب ماده ای است که با تبخیر گرما را جذب می کند و محلول لیتیوم بروماید وظیفه جذب بخار آب را بر عهده دارد. به همین دلیل، این دستگاه برای کار کردن بیش از برق به یک منبع حرارتی نیاز دارد. بخار، آب داغ، گاز طبیعی و حرارت بازیافتی از منابع تامین انرژی آن هستند. هرچند پمپ ها و تجهیزات کنترلی دستگاه همچنان برق مصرف می کنند، بار الکتریکی آن در مقایسه با چیلرهای تراکمی کمتر است.
از نظر ساختاری، این نوع چیلر جذبی در شرایط خلا کار می کند تا آب بتواند در دمای پایین تبخیر شود. لیتیوم بروماید نیز به دلیل میل زیاد به جذب بخار آب، فشار اواپراتور را در محدوده لازم حفظ می کند. این محلول فرار نیست و در سیکل به صورت جاذب گردش دارد، بنابراین نباید آن را با مبرد اشتباه گرفت. چیلرهای جذبی لیتیوم بروماید برای ظرفیت های متوسط و بزرگ، موتورخانه های مرکزی و پروژه هایی مناسب هستند که به برج خنک کننده، آب با کیفیت و منبع حرارتی پایدار دسترسی دارند. حساسیت به نشتی هوا، خوردگی، رسوب و کریستالیزاسیون باعث می شود بهره برداری از دستگاه به کنترل دقیق و نگهداری تخصصی نیاز داشته باشد. در نتیجه، تعریف این تجهیز فقط به تولید سرمایش محدود نمی شود؛ بلکه باید آن را سامانه ای حرارتی، خلاء محور و وابسته به مدیریت محلول دانست.

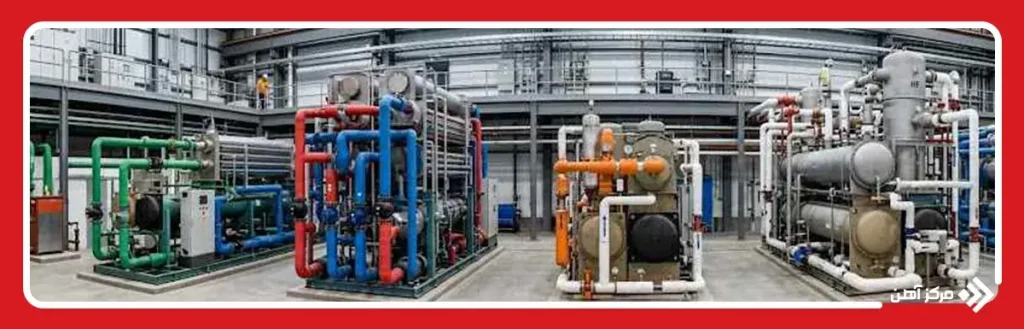

انواع چیلر جذبی لیتیوم بروماید
چیلرهای جذبی لیتیوم بروماید را می توان بر اساس تعداد مراحل تغلیظ محلول و نوع منبع حرارتی دسته بندی کرد. از نظر تعداد اثر، دو گروه تک اثره و دو اثره بیشترین کاربرد را دارند. چیلر جذبی تک اثره یک ژنراتور دارد و معمولا با آب گرم یا بخار کم فشار راه اندازی می شود. ساختار ساده تر، هزینه کمتر و امکان استفاده از حرارت با دمای پایین، این مدل را برای بازیافت گرمای موتورهای گازسوز، سامانه های خورشیدی و فرایندهای صنعتی مناسب می کند. در مقابل، مدل دو اثره از دو ژنراتور با سطوح فشار متفاوت استفاده می کند. بازیابی بهتر حرارت در این ساختار، ضریب عملکرد را افزایش می دهد؛ اما تجهیزات پیچیده تر، دمای منبع حرارتی بالاتر و نگهداری دقیق تری نیاز دارد.
تقسیم بندی دیگر به روش تامین گرمای ژنراتور مربوط است. مدل آب گرم از آب داغ تولید شده در بویلر، موتور یا فرایند صنعتی استفاده می کند و در سامانه های بازیافت حرارت دیده می شود. چیلر بخار برای مجموعه هایی مناسب است که شبکه بخار پایدار دارند. در نوع شعله مستقیم، مشعل گازسوز یا گازوئیل سوز گرمای مورد نیاز را داخل دستگاه تولید می کند و مدل ها علاوه بر سرمایش، آب گرم تامین می کنند. نوع حرارت اتلافی از گازهای داغ خروجی، آب گرم فرایندی یا انرژی دورریز تجهیزات بهره می برد. انتخاب میان این مدل ها باید بر پایه دما و پایداری منبع حرارتی، ظرفیت سرمایشی، هزینه سوخت، فضای موتورخانه و توانایی تیم بهره برداری انجام شود؛ نه قیمت خرید دستگاه.
| نوع چیلر جذبی لیتیوم بروماید | منبع حرارتی یا ساختار | ویژگی اصلی | کاربرد مناسب |
|---|---|---|---|
| تک اثره | یک ژنراتور و منبع حرارتی با دمای پایین تر | ساختار ساده تر، هزینه نگهداری کمتر و راندمان متوسط | ساختمان ها، سیستم های خورشیدی و بازیافت حرارت |
| دو اثره | دو ژنراتور با فشار و دمای متفاوت | ضریب عملکرد بالاتر و مصرف بهتر انرژی حرارتی | پروژه های بزرگ با بخار یا حرارت دمای بالا |
| آب گرم | آب گرم بویلر، موتور یا فرایند صنعتی | مناسب برای استفاده از حرارت بازیافتی | نیروگاه ها، کارخانه ها و سیستم های تولید همزمان |
| بخار | بخار کم فشار یا پرفشار | عملکرد پایدار در صورت دسترسی مداوم به بخار | بیمارستان ها، صنایع و مجموعه های دارای بویلر |
| شعله مستقیم | مشعل گازسوز یا گازوئیل سوز | تولید مستقیم حرارت در داخل دستگاه | پروژه های فاقد شبکه بخار یا آب گرم مناسب |
| حرارت اتلافی | گاز داغ، آب گرم فرایندی یا انرژی دورریز | کاهش اتلاف انرژی و هزینه بهره برداری | صنایع، نیروگاه ها و واحدهای دارای گرمای مازاد |
نحوه عملکرد چیلر جذبی لیتیوم بروماید
عملکرد چیلر جذبی لیتیوم بروماید بر پایه تبخیر آب در فشار بسیار پایین و بازیابی پیوسته محلول جاذب انجام می شود. چرخه از اواپراتور آغاز می شود؛ جایی که آب مبرد روی سطح لوله های حاوی آب در گردش پاشیده می شود. به دلیل خلأ موجود، این آب در دمای پایین تبخیر شده و گرمای آب داخل لوله ها را می گیرد. در نتیجه، آب سرد مورد نیاز فن کویل ها یا هواسازها تولید می شود. بخار حاصل وارد ابزوربر می شود و محلول غلیظ لیتیوم بروماید آن را جذب می کند. جذب بخار، محلول را رقیق می سازد و همزمان گرما آزاد می کند؛ بنابراین آب برج خنک کننده باید این حرارت را از ابزوربر خارج کند.
محلول رقیق شده با کمک پمپ به مبدل حرارتی و سپس ژنراتور می رود. در ژنراتور، بخار، آب گرم یا شعله مستقیم انرژی لازم را تامین می کند تا آب جذب شده از محلول جدا شود. به دلیل استفاده از انرژی حرارتی به جای کمپرسور مکانیکی، بخش عمده مصرف برق چیلر از نوع جذبی به پمپ ها، برج خنک کننده و تجهیزات کنترلی مربوط می شود. بخار آب آزاد شده به کندانسور انتقال می یابد و با دفع گرما به آب برج، دوباره به مایع تبدیل می شود. آب مایع پس از عبور از مسیر کاهش فشار به اواپراتور باز می گردد. محلول تغلیظ شده نیز از طریق مبدل حرارتی به ابزوربر برمی گردد تا جذب بخار را تکرار کند. حفظ تعادل غلظت محلول، فشار خلأ و دمای آب خنک کننده برای جلوگیری از افت ظرفیت و ناپایداری چرخه ضروری است. هر اختلال در گردش مبرد یا محلول می تواند تولید آب سرد را کاهش دهد و تعادل دستگاه را برهم بزند.

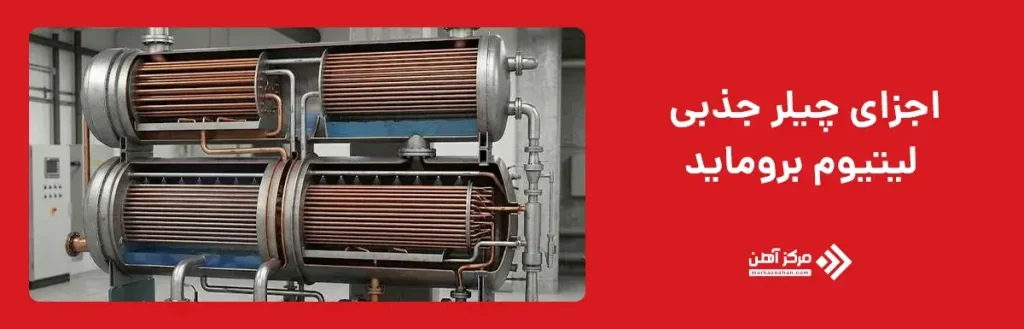

اجزای چیلر جذبی لیتیوم بروماید
چیلر جذبی لیتیوم بروماید از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در تولید سرمایش دارند. هماهنگی میان این اجزا باعث گردش مبرد و محلول جاذب می شود. برخی قطعات وظیفه جذب و دفع گرما را بر عهده دارند و برخی دیگر شرایط خلأ و جریان محلول را کنترل می کنند. عملکرد صحیح هر جزء مستقیما بر ظرفیت و راندمان دستگاه اثر می گذارد؛ البته دستیابی به ظرفیت مناسب، علاوه بر سلامت اجزا، به انجام دقیق محاسبه ظرفیت چیلر متناسب با بار سرمایشی پروژه نیز وابسته است. مهم ترین اجزای این سیستم عبارت اند از:
- اواپراتور: آب مبرد در این بخش تبخیر می شود و گرمای آب در گردش سیستم را جذب می کند.
- ابزوربر یا جاذب: بخار آب را با کمک محلول غلیظ لیتیوم بروماید جذب کرده و فشار داخل دستگاه را پایین نگه می دارد.
- ژنراتور: با دریافت انرژی حرارتی، آب جذب شده را از محلول رقیق جدا می کند و محلول را دوباره غلیظ می سازد.
- کندانسور: بخار آب خروجی از ژنراتور را خنک کرده و به آب مایع تبدیل می کند.
- مبدل حرارتی محلول: گرما را میان محلول غلیظ و محلول رقیق انتقال می دهد و مصرف انرژی ژنراتور را کاهش می دهد.
- پمپ محلول: محلول لیتیوم بروماید را میان ابزوربر، ژنراتور و مبدل حرارتی به گردش درمی آورد.
- پمپ مبرد: آب مبرد را روی لوله های اواپراتور پخش می کند تا تبخیر و انتقال حرارت یکنواخت انجام شود.
- سیستم پرج: هوا و گازهای غیرقابل تقطیر را از دستگاه خارج می کند و خلأ مورد نیاز را حفظ می کند.
- تابلو کنترل و حسگرها: دما، فشار، سطح محلول و عملکرد پمپ ها را پایش و کنترل می کنند.
- برج خنک کننده: به عنوان تجهیز جانبی، گرمای کندانسور و ابزوربر را به محیط بیرون منتقل می کند.
کاربرد چیلر جذبی لیتیوم بروماید
چیلر جذبی لیتیوم بروماید بیشتر در پروژه هایی استفاده می شود که بار سرمایشی قابل توجه و منبع حرارتی در دسترس دارند. ساختمان های اداری، هتل ها، بیمارستان ها، دانشگاه ها و مراکز تجاری از محل های استفاده این دستگاه هستند. در چنین پروژه هایی، بخار یا آب گرم موتورخانه می تواند انرژی مورد نیاز چیلر را تامین کند. استفاده از این سیستم در ساختمان هایی که محدودیت ظرفیت برق دارند مهم است؛ زیرا انرژی اصلی آن حرارتی است و برق برای پمپ ها، کنترلرها و تجهیزات جانبی مصرف می شود.
در صنایع، چیلرهای جذبی لیتیوم بروماید برای بازیابی حرارت اتلافی ارزش دارند. گرمای خروجی از موتورهای گازسوز، توربین ها، کوره ها یا فرایندهای تولیدی می تواند به جای دفع شدن، برای تولید آب سرد به کار رود. به همین دلیل این تجهیزات در نیروگاه ها، پالایشگاه ها، صنایع غذایی، دارویی، شیمیایی و سامانه های تولید همزمان برق، حرارت و برودت کاربرد دارند. در شبکه های سرمایش مرکزی نیز یک دستگاه با ظرفیت بالا می تواند آب سرد چند ساختمان را تامین کند.
با این حال، وجود منبع حرارتی به تنهایی برای انتخاب این سیستم کافی نیست. پروژه باید فضای موتورخانه، برج خنک کننده، آب با کیفیت، برنامه سرویس و نیروی بهره بردار متخصص داشته باشد. برای ساختمان های کوچک، پروژه های دارای بار متغیر یا مکان هایی که حرارت ارزان و پایدار ندارند، استفاده از چیلر جذبی ممکن است اقتصادی نباشد. بنابراین کاربرد این دستگاه زمانی شکل می گیرد که شرایط انرژی، ظرفیت سرمایش و امکانات نگهداری بررسی شوند.

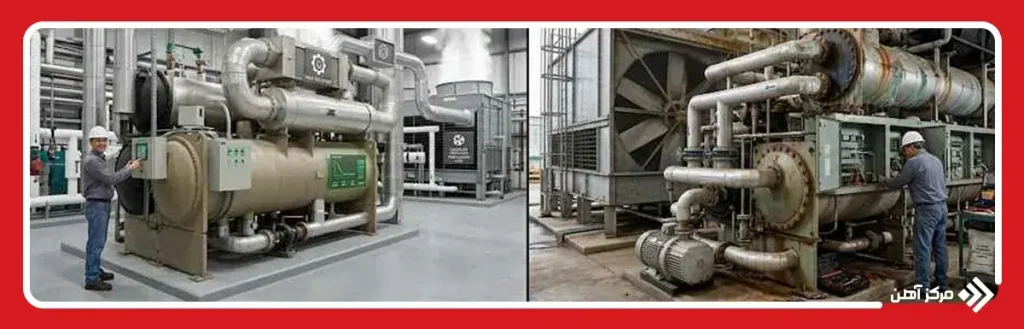

مزایا و معایب چیلر جذبی لیتیوم بروماید
چیلر جذبی لیتیوم بروماید در پروژه هایی که منبع حرارتی مناسب دارند، می تواند جایگزینی کارآمد برای سیستم های تراکمی باشد. ارزیابی این دستگاه باید همزمان بر مزایای انرژی، نیازهای بهره برداری و محدودیت های فنی متمرکز باشد. نقش لیتیوم بروماید در چیلر جذبی فقط جذب بخار آب نیست، بلکه حفظ شرایط لازم برای ادامه چرخه سرمایش نیز اهمیت دارد. این سیستم قطعات متحرک کمتری دارد، اما به خلأ پایدار و کنترل دقیق محلول وابسته است. بنابراین انتخاب آن باید بر پایه شرایط واقعی پروژه انجام شود.
مزایا:
- کاهش بار الکتریکی: نبود کمپرسور مکانیکی بزرگ، توان برق مورد نیاز دستگاه را کاهش می دهد.
- استفاده از حرارت اتلافی: بخار، آب گرم یا گرمای دورریز صنعتی می تواند برای تولید سرمایش مصرف شود.
- صدای کمتر: محدود بودن قطعات دوار، لرزش و صدای بهره برداری را کاهش می دهد.
- استفاده از آب به عنوان مبرد: این ویژگی نیاز به مبردهای فشرده رایج را حذف می کند.
- مناسب برای ظرفیت های بالا: در موتورخانه های مرکزی عملکرد مناسبی دارد.
معایب:
- نیاز به برج خنک کننده: دفع حرارت ابزوربر و کندانسور به مدار آب خنک کننده وابسته است.
- حساسیت به خلأ: ورود هوا یا گازهای غیرقابل تقطیر ظرفیت دستگاه را کاهش می دهد.
- خطر کریستالیزاسیون: غلظت یا دمای نامناسب محلول می تواند باعث تشکیل بلور شود.
- نگهداری تخصصی: کنترل محلول، خوردگی، رسوب و سیستم پرج به نیروی ماهر نیاز دارد.
- ابعاد و وزن بیشتر: فضای نصب و زیرسازی مورد نیاز معمولا قابل توجه است.
عوامل موثر بر راندمان چیلر جذبی لیتیوم بروماید
راندمان چیلر جذبی لیتیوم بروماید فقط به طراحی دستگاه وابسته نیست و شرایط بهره برداری می تواند عملکرد واقعی آن را تغییر دهد. نخستین عامل، دما و پایداری منبع حرارتی است. اگر بخار، آب گرم یا گازهای خروجی نتوانند انرژی ژنراتور را یکنواخت تامین کنند، غلظت محلول به حد مناسب نمی رسد و ظرفیت سرمایش افت می کند. دمای بیش از حد نیز احتمال کریستالیزاسیون را افزایش می دهد.
کیفیت و دمای آب برج خنک کننده عامل مهم دیگری است. افزایش دمای آب ورودی به کندانسور و ابزوربر، دفع حرارت را دشوار کرده و فشار داخلی دستگاه را بالا می برد. رسوب گرفتن لوله ها نیز سطح انتقال حرارت را کاهش می دهد. در بررسی لیتیوم بروماید چیلرهای جذبی باید غلظت، خلوص و وضعیت شیمیایی محلول به طور منظم کنترل شود؛ زیرا آلودگی یا کاهش مواد بازدارنده خوردگی می تواند عملکرد دستگاه را مختل کند.
حفظ خلأ پایدار نیز ضروری است. ورود هوا، علاوه بر کاهش انتقال حرارت، احتمال خوردگی داخلی را افزایش می دهد و سیستم پرج را تحت فشار قرار می دهد. دبی صحیح آب سرد، آب خنک کننده و محلول جاذب باید با ظرفیت لحظه ای دستگاه هماهنگ باشد. تمیزی اواپراتور، کندانسور، ژنراتور و ابزوربر نیز بر راندمان تاثیر مستقیم دارد. تنظیم کنترلرها، عملکرد صحیح حسگرها، پمپ ها و شیرها و سرویس دوره ای از افت تدریجی ظرفیت جلوگیری می کند. بنابراین راندمان واقعی نتیجه تعادل میان منبع حرارتی، شرایط آب، کیفیت محلول، خلأ و نگهداری منظم است و ثبات عملکرد را در بلندمدت تضمین می کند.

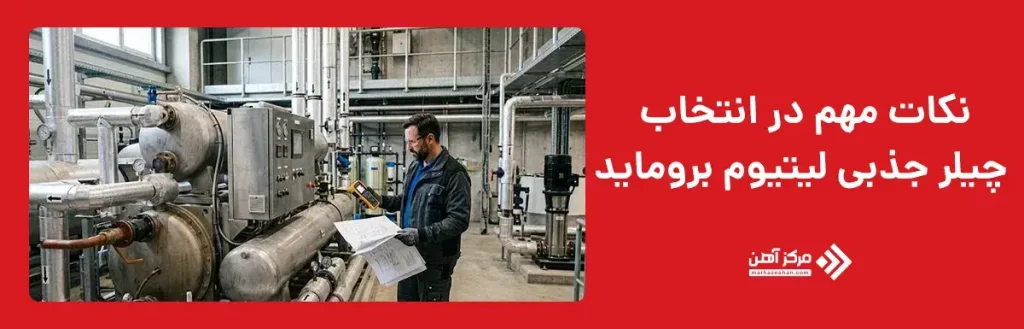

نکات مهم در انتخاب چیلر جذبی لیتیوم بروماید
انتخاب چیلر جذبی لیتیوم بروماید باید پس از بررسی فنی و اقتصادی پروژه انجام شود. ابتدا باید مشخص شود که منبع حرارتی دما و ظرفیت کافی دارد یا خیر. دسترسی مقطعی به بخار یا آب گرم نمی تواند عملکرد پایدار دستگاه را تضمین کند. ظرفیت نامی چیلر باید بر اساس بار واقعی و شرایط اقلیمی تعیین شود؛ زیرا انتخاب ظرفیت بیش از نیاز، هزینه اولیه را افزایش می دهد.
زیرساخت موتورخانه باید پیش از خرید ارزیابی شود. فضای نصب، مسیر ورود دستگاه، ظرفیت برج خنک کننده، دبی پمپ ها و کیفیت آب اهمیت دارند. استفاده از لیتیوم بروماید در چیلر جذبی نیازمند برنامه مشخص برای کنترل غلظت، جلوگیری از خوردگی و حفظ خلأ است. توانایی تیم نگهداری و دسترسی به خدمات تخصصی باید در تصمیم نهایی لحاظ شود. هنگام مقایسه پیشنهادها فقط قیمت دستگاه کافی نیست و هزینه سوخت، آب، سرویس و توقف احتمالی سیستم باید بررسی شود.
| معیار انتخاب | نکته قابل بررسی | پیامد بی توجهی |
|---|---|---|
| منبع حرارتی | نوع، دما و پایداری | افت ظرفیت |
| ظرفیت سرمایشی | تطبیق با بار واقعی | کاهش راندمان |
| برج خنک کننده | ظرفیت و کیفیت آب | افزایش فشار |
| محل نصب | فضا و امکان جابه جایی | دشواری تعمیرات |
| کیفیت محلول | مشخصات لیتیوم بروماید چیلر جذبی | خوردگی یا کریستالیزاسیون |
| خدمات نگهداری | نیروی متخصص و قطعات | افزایش توقف |
| هزینه چرخه عمر | انرژی، آب و سرویس | انتخاب غیراقتصادی |
چیلر جذبی لیتیوم بروماید راهکاری مناسب برای تولید آب سرد در پروژه هایی است که به منبع حرارتی پایدار مانند بخار، آب گرم، شعله مستقیم یا حرارت اتلافی دسترسی دارند. در پاسخ به این پرسش که چیلر جذبی لیتیوم بروماید چیست، می توان گفت این دستگاه به جای کمپرسور مکانیکی بزرگ، از فرایند جذب و بازیابی محلول برای ادامه سیکل سرمایش استفاده می کند. آب در این سامانه مبرد است و لیتیوم بروماید وظیفه جذب بخار آب را بر عهده دارد.
انتخاب این دستگاه نباید فقط بر اساس کاهش بار الکتریکی یا قیمت خرید انجام شود. ظرفیت سرمایشی مورد نیاز، نوع و دمای منبع حرارتی، کیفیت آب، ظرفیت برج خنک کننده، فضای موتورخانه و امکان دسترسی به سرویس تخصصی باید همزمان بررسی شوند. کنترل خلأ، غلظت محلول، رسوب مبدل ها و وضعیت سیستم پرج نیز در حفظ عملکرد دستگاه اهمیت زیادی دارد.
چیلرهای جذبی لیتیوم بروماید در ساختمان های بزرگ، بیمارستان ها، هتل ها، نیروگاه ها و صنایع دارای گرمای اتلافی می توانند انتخابی اقتصادی باشند. با این حال، برای پروژه های کوچک یا مکان هایی که منبع حرارتی ارزان و پایدار ندارند، ممکن است چیلر تراکمی گزینه مناسب تری باشد. در نتیجه، مزیت واقعی این سیستم زمانی به دست می آید که طراحی، انتخاب ظرفیت، نصب و نگهداری آن متناسب با شرایط پروژه انجام شود.
سوالات متداول
لیتیوم بروماید توانایی بالایی در جذب بخار آب دارد و به حفظ فشار پایین داخل دستگاه کمک می کند. نقش لیتیوم بروماید در چیلر جذبی این است که بخار تولید شده در اواپراتور را جذب کند تا چرخه سرمایش بدون وقفه ادامه یابد.
خیر، در چیلر جذبی لیتیوم بروماید، آب مبرد اصلی است و لیتیوم بروماید نقش جاذب را دارد. آب با تبخیر شدن گرما را جذب می کند و محلول لیتیوم بروماید بخار آب را از بخش اواپراتور خارج می سازد.
مدل تک اثره یک ژنراتور دارد و معمولا با آب گرم یا بخار کم فشار کار می کند. مدل دو اثره دارای دو مرحله بازیابی حرارت است و راندمان بیشتری دارد، اما به منبع حرارتی داغ تر، تجهیزات پیچیده تر و هزینه اولیه بالاتری نیاز دارد.
کریستالیزاسیون زمانی اتفاق می افتد که محلول بیش از حد غلیظ شود یا دمای آن به مقدار نامناسبی کاهش یابد. تشکیل بلور می تواند مسیر گردش محلول را مسدود کند و باعث افت ظرفیت یا توقف چیلر جذبی لیتیوم بروماید شود.
وجود خلأ باعث می شود آب در دمای پایین تبخیر شود و گرمای مدار آب سرد را جذب کند. ورود هوا یا گازهای غیرقابل تقطیر، فشار داخل دستگاه را افزایش می دهد و راندمان چیلرهای جذبی لیتیوم بروماید را کاهش می دهد.
بله، بیشتر چیلرهای جذبی لیتیوم بروماید آب خنک برای دفع گرمای کندانسور و ابزوربر نیاز دارند. این آب معمولا توسط برج خنک کننده تامین می شود و افزایش دمای آن می تواند ظرفیت سرمایشی دستگاه را کاهش دهد.
این دستگاه برای پروژه های بزرگ دارای بار سرمایشی پایدار و منبع حرارتی ارزان مانند بخار، آب گرم یا حرارت اتلافی مناسب است. بیمارستان ها، هتل ها، مراکز تجاری، نیروگاه ها و کارخانه ها از مهم ترین کاربردهای لیتیوم بروماید چیلرهای جذبی هستند.
