حداکثر فاصله آزاد بین میلگردها موضوعی کلیدی در طراحی و اجرای سازه های بتنی است که به طور مستقیم بر مقاومت، دوام و عملکرد کلی سازه تأثیر می گذارد. رعایت صحیح این فاصله نه تنها الزامی فنی است بلکه در مقررات ملی ساختمان نیز به آن تأکید شده است. نوسانات روزانه قیمت میلگرد می تواند بر انتخاب نوع و سایز میلگرد مورد استفاده در طرح های سازه ای تأثیرگذار باشد. همچنین برای پروژه هایی که تراکم بالایی دارند، مهم ترین نقش را در انتخاب درست نوع و چیدمان میلگردها دارد. در این مقاله، با بررسی دقیق اصول اجرایی و فنی، به شرح حداکثر فاصله آزاد بین میلگردها در اعضای مختلف سازه ای می پردازیم.
رعایت فاصله آزاد بین میلگردها به این معنا است که بین میلگردها فضای خالی مشخصی برای نفوذ بتن، جلوگیری از خوردگی و افزایش چسبندگی باقی بماند. اگر این فاصله کمتر از حد مجاز باشد، بتن به خوبی میان میلگردها نفوذ نکرده و احتمال بروز کرمو شدگی یا ترک افزایش می یابد. برعکس، اگر فاصله ها بیش از حد مجاز باشد، مقاومت برشی و پیوستگی بین میلگرد و بتن کاهش می یابد. در نهایت، رعایت این اصول علاوه بر ایمنی سازه، مانع از هدر رفت مصالح و کنترل بهتر هزینه ها در شرایط نوسان قیمت آهن خواهد شد.
فاصله گذاری بین میلگردها، فاصله خالص بین سطوح بیرونی دو میلگرد مجاور است. این فاصله نباید با فاصله محور به محور اشتباه گرفته شود. فاصله آزاد به طور خاص برای اطمینان از عبور بتن تازه، جلوگیری از ایجاد حفره و چسبندگی کافی میان آرماتورها و بتن در نظر گرفته می شود.
رعایت فاصله مناسب از چند جهت حیاتی است:
نفوذپذیری بتن: فاصله کافی امکان عبور روان بتن را فراهم می کند.
چسبندگی مناسب: بتن با سطح میلگرد تماس کامل دارد.
کاهش خوردگی: فاصله مناسب باعث پوشش مؤثر بتن و جلوگیری از زنگ زدگی می شود.
توزیع یکنواخت تنش ها: در فاصله های درست، نیروی کششی به خوبی منتقل می شود.
در سازه هایی با بارگذاری زیاد، فاصله مناسب میلگرد در تیر و ستون نقش کلیدی در تحمل بارهای محوری و جانبی ایفا می کند.
فاصله بین میلگردها در اجزای مختلف سازه، متناسب با نوع عضو، قطر میلگرد، نوع بتن و شرایط اجرا تعیین می شود. بر اساس مبحث نهم مقررات ملی ساختمان، حداقل و حداکثر این فاصله ها به صورت دقیق مشخص شده است.
در ستون ها که تحت اثر بارهای محوری فشاری قرار دارند، میلگردهای طولی باید در فاصله مشخصی از یکدیگر قرار گیرند تا بتوانند بار را به صورت یکنواخت منتقل کرده و از شکست موضعی جلوگیری کنند.
ضوابط:
حداکثر فاصله مجاز بین میلگردهای طولی ستون: 150 میلی متر یا 12 برابر قطر میلگرد، هر کدام کمتر باشد.
حداقل فاصله بین میلگردها در ستون: باید حداقل برابر قطر میلگرد یا 25 میلی متر باشد.
نکته:
در ستون های دارای شکل پذیری ویژه یا در مناطق لرزه خیز، آیین نامه ها معمولاً فاصله ها را سخت گیرانه تر در نظر می گیرند.

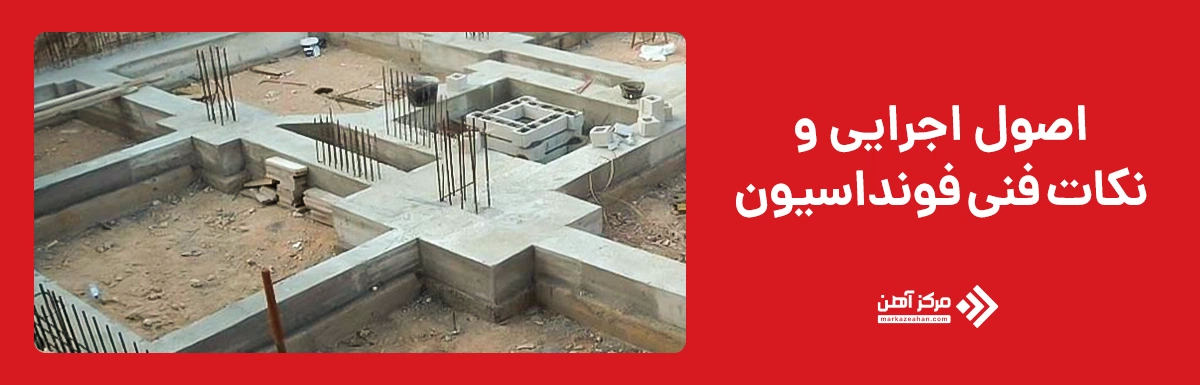

فونداسیون ها به عنوان عضو انتقال دهنده بار به خاک، نیاز به آرماتورگذاری دقیق دارند. فاصله بین میلگردها در فونداسیون هم در لایه های بالایی و هم پایینی، بسته به ضخامت پی و بار سازه تعیین می شود.
برای تعیین دقیق فاصله مجاز بین آرماتورها، استانداردهای مختلف بین المللی معیارهای خاص خود را ارائه داده اند. در جدول زیر، سه آیین نامه رایج ( مقررات ملی ساختمان ایران، ACI آمریکا، و BS انگلیس) با هم مقایسه شده اند:
| حداکثر فاصله در تیرهای خمشی | حداکثر فاصله میلگردهای طولی ستون | حداقل فاصله میلگردها در دال | آیین نامه |
|---|---|---|---|
|
3 برابر قطر یا حداکثر 300 mm |
150 mm یا 12ϕ |
قطر میلگرد یا 25 mm |
ایران (مبحث 9) |
|
حداکثر 300 mm یا 3ϕ |
12ϕ یا 300 mm |
بزرگ ترین از ϕ، 25 mm یا 4 برابر اندازه سنگدانه |
ACI318 |
|
تابعی از قطر و پوشش بتن |
12ϕ یا 250 mm |
حداقل 25 mm |
BS8110 |
توجه: در آیین نامه ها، نماد “ϕ” نشان دهنده قطر میلگرد است.
اگر فاصله بین میلگردها کمتر از حد استاندارد باشد، بتن تازه نمی تواند به راحتی درون فضاهای بین آرماتورها جریان یابد. در چنین شرایطی، موارد زیر ممکن است رخ دهد:
بروز نواحی کرمو در بتن که فاقد چسبندگی مؤثر است
ایجاد حفره های هوایی و نفوذپذیری بالا
سختی زیاد در اجرای ویبره مناسب
ضعف در انتقال بار بین بتن و آرماتور
حداقل فاصله جهت عبور بتن
برای عبور مناسب بتن، حداقل فاصله خالص بین میلگردها در صورتی که بزرگ ترین بعد سنگدانه های مصرفی بیشتر از 25 میلی متر باشد برابر با آن است و در صورت کمتر بودن، برابر با 25 میلی متر خواهد بود.

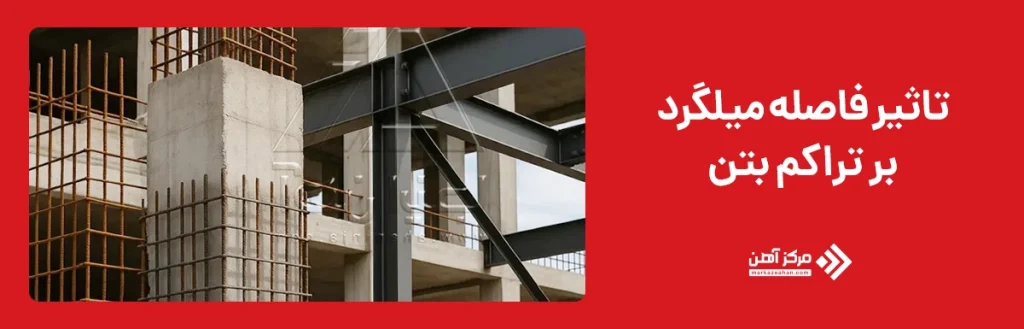

رابطه فاصله و مقاومت فشاری بتن
تحقیقات نشان داده که در سازه هایی با چیدمان غیر اصولی میلگرد و فاصله ناکافی، مقاومت فشاری بتن تا 15٪ کاهش می یابد. این موضوع زمانی حادتر می شود که فاصله مجاز بین میلگردها رعایت نشود و سنگدانه های درشت بین آن ها گیر کرده و باعث جداشدگی دانه ها شوند.
در فونداسیون ها که معمولاً دارای بیشترین تراکم آرماتور در کل سازه هستند، رعایت حداقل فاصله بین میلگردها چالشی جدی برای طراح و مجری محسوب می شود. به ویژه در پی های گسترده یا نواری که تحت اثر بارهای ستونی متعدد قرار دارند، فاصله گذاری آرماتورها باید به گونه ای باشد که بتن ریزی بدون انسداد و کرموشدگی انجام پذیرد.
طبق مقررات ملی ساختمان (مبحث ۹) و آیین نامه ACI، باید قطر بزرگ ترین سنگدانه مصرفی + 5 میلی متر را محاسبه کنیم. اگر این عدد کمتر از 25 میلی متر باشد، عدد 25 را در نظر می گیریم و در غیر این صورت، معیار ما عدد محاسبه شده خواهد بود. به عبارت دیگر این فاصله نباید از 25 میلی متر کمتر باشد. این فاصله برای عبور آزادانه بتن و تضمین پیوستگی بین اجزای سازه ای الزامی است.
در برخی پروژه ها به ویژه در مناطق زلزله خیز یا با بارگذاری سنگین، طراحان مجبور به استفاده از آرماتور با درصد بالا هستند که این امر منجر به کاهش فاصله ها و افزایش احتمال بروز مشکلات زیر می شود:
سختی در نصب و مهاربندی میلگردها
نفوذ ناکامل بتن به لایه های پایین
خطر افزایش ترک های حرارتی به دلیل عدم تراکم مناسب
مثال واقعی پروژه:
در یک پروژه برج مسکونی در شمال تهران، به دلیل طراحی سنگین آرماتور گذاری در فونداسیون و عدم توجه به فاصله گذاری استاندارد، بتن ریزی اولیه با شکست مواجه شد. پس از اصلاح طرح و افزایش فاصله آرماتورها با کاهش قطر میلگردها، در فاز دوم بتن ریزی با استفاده از بتن SCC و ویبره مکانیکی دوبل، اجرای کامل با موفقیت انجام شد.
این تجربه نشان می دهد که رعایت حداقل فاصله بین میلگردها در فونداسیون نه تنها الزامی آیین نامه ای است، بلکه در کیفیت اجرا و عملکرد نهایی سازه نقشی تعیین کننده دارد.
در پروژه های صنعتی بزرگ یا برج های بتنی، برای اطمینان از رعایت فاصله مناسب بین میلگردها در بتن، از ابزارهایی مانند شابلون میلگرد و نرم افزارهای مدل سازی مثل Tekla Structure یا Revit استفاده می شود. در طراحی این مدل ها، فاصله مناسب میلگرد در تیر و ستون به دقت مشخص شده و تضادهای اجرایی از پیش حذف می شوند.
همچنین در برخی پروژه ها، مهندسین برای کنترل تراکم میلگرد در سازه، از طراحی چند لایه یا آرماتورهای جایگزین با قطر کمتر استفاده می کنند تا هم فاصله ها رعایت شود و هم مقاومت حفظ گردد.
فاصله بین میلگردها در اجزای مختلف سازه، متناسب با نوع عضو، قطر میلگرد، نوع بتن و شرایط اجرا تعیین می شود. بر اساس مبحث نهم مقررات ملی ساختمان، حداقل و حداکثر این فاصله ها به صورت دقیق مشخص شده است.
حداقل فاصله: برابر با قطر بزرگ ترین میلگرد یا حداقل 25 میلی متر
حداکثر فاصله: بر اساس نوع عضو (تیر، ستون، فونداسیون)
نوع بتن: اگر از بتن با روانی پایین استفاده شود، نیاز به فاصله بیشتر است
تراکم آرماتور: در سازه های متراکم، فاصله کمتر و چیدمان منظم تری نیاز است
در پی های نواری یا گسترده:
حداکثر فاصله میلگردهای طولی: 300 میلی متر
حداکثر فاصله میلگردهای عرضی (سنجاقی): 200 تا 250 میلی متر
حداقل فاصله بین میلگردها در فونداسیون: قطر میلگرد یا 25 میلی متر، هر کدام بیشتر باشد.
در اجرای پروژه، حتی اگر نقشه ها دقیق باشند، عدم دقت در چیدمان میلگرد می تواند منجر به عدم رعایت فاصله های مجاز شود. بنابراین رعایت نکات اجرایی زیر ضروری است:
ابزارهای مورد استفاده:
| کاربرد | ابزار |
|---|---|
|
حفظ فاصله بتن پوششی و جانمایی دقیق آرماتورها |
اسپیسر پلاستیکی |
|
کمک به فاصله گذاری یکنواخت آرماتورهای افقی |
شابلون میلگرد |
|
تثبیت پوشش بتن و جلوگیری از جابجایی میلگرد |
لقمه بتنی |
دیوارهای برشی و تیرهای عمیق به عنوان اجزای بحرانی در سازه های مقاوم در برابر زلزله، دارای ضوابط خاصی در زمینه آرماتورگذاری هستند. در این اعضا، فاصله گذاری آرماتورها نه تنها بر عملکرد سازه ای تأثیرگذار است، بلکه رعایت دقیق آن ها در جلوگیری از شکست های ترد و موضعی نقش تعیین کننده دارد.

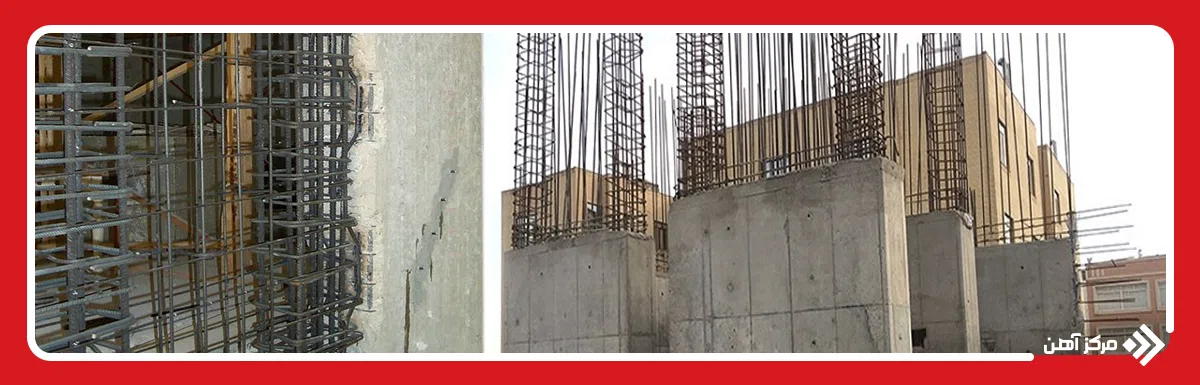

فاصله گذاری در دیوارهای برشی
در دیوارهای برشی که وظیفه تحمل بارهای جانبی زلزله را دارند، چیدمان میلگردها باید با دقت بالا صورت گیرد. آیین نامه های معتبر از جمله مبحث نهم مقررات ملی ساختمان و ACI 318، تأکید زیادی بر فاصله مناسب بین میلگردهای عمودی و افقی دارند.
نکات زیر می توانند راهنمای خوبی برای شما باشند:
فاصله افقی بین میلگردهای قائم: حداکثر 200 میلی متر
فاصله بین میلگردهای افقی توزیعی: حداکثر 300 میلی متر
در نواحی مرزی: فواصل کاهش یافته (150 میلی متر یا کمتر)
تراکم میلگرد در دیوارهای دارای بار بالا: نیاز به استفاده از بتن با کارایی بالا یا خودتراکم
اهمیت کاهش فاصله در نواحی بحرانی
در نواحی بحرانی دیوار (اطراف بازشوها، پایه دیوار، محل تغییر سختی)، برای کنترل ترک خوردگی و افزایش شکل پذیری، باید فواصل به حداقل ممکن کاهش یابد. این مسئله در کاهش پدیده ترک قطری و گسیختگی ناگهانی مؤثر است.

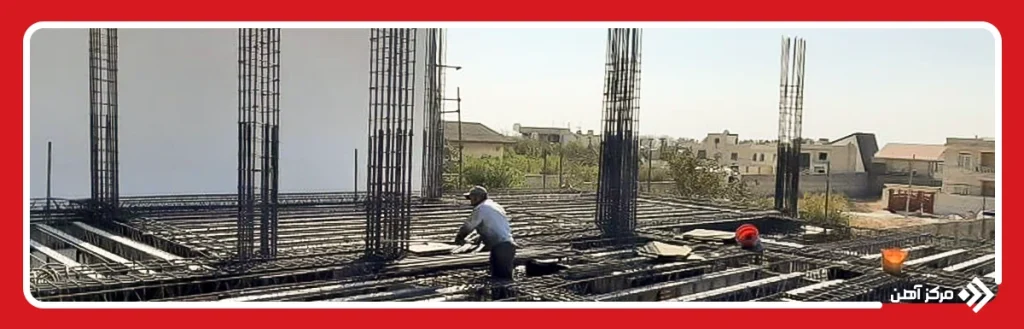

تیرهای عمیق با نسبت دهانه به عمق کمتر از 2، تحت رفتار سازه ای متفاوتی قرار دارند و نیروی برشی در آن ها نسبت به تیرهای معمولی غالب است. در این تیرها، فاصله گذاری خاموت ها و میلگردهای عرضی نقش مهمی در جلوگیری از برش قطری ایفا می کند.
ضوابط مهم:
فاصله خاموت ها در تیرهای عمیق: حداکثر 100 تا 150 میلی متر در ناحیه بحرانی
فاصله بین آرماتورهای طولی: حداکثر 150 میلی متر یا 12ϕ، هر کدام کمتر باشد.
برای تیرهای عمیق با عرض کم، باید از آرماتورهای با قطر کمتر ولی به تعداد بیشتر استفاده کرد.
نکات اجرایی مهم
تیر و ستون دو عضو اصلی در سیستم های باربر سازه ای هستند که نقش حیاتی در انتقال بارهای قائم و جانبی ایفا می کنند. فاصله مناسب بین میلگردها در این اجزا، به طور مستقیم بر رفتار سازه در برابر خمش، برش، کمانش و نیروهای جانبی مانند زلزله تأثیر گذار است.
اهمیت فاصله گذاری صحیح در تیر
در تیرهای بتنی که معمولاً تحت نیروی خمشی و برشی قرار دارند، میلگردهای کششی در پایین مقطع و میلگردهای فشاری در بالا قرار می گیرند. رعایت فاصله مناسب میان این میلگردها برای موارد زیر ضروری است:
توزیع یکنواخت تنش خمشی
افزایش پیوستگی بین بتن و فولاد
جلوگیری از جدا شدگی بتن هنگام ویبره
کاهش ترک خوردگی سطحی در بتن
بر اساس مبحث نهم مقررات ملی، حداکثر فاصله آزاد بین آرماتورهای طولی تیر نباید از 300 میلی متر یا سه برابر قطر میلگرد تجاوز کند تا از ایجاد ترک های خمشی و ضعف در عملکرد سازه ای جلوگیری شود.
فاصله‌گذاری در ستون ها؛ کنترل کمانش و پایداری
ستون ها به دلیل ماهیت فشاری بودنشان، بیشتر در معرض کمانش یا شکست فشاری قرار دارند. در این اعضا، آرماتورهای طولی به کمک خاموت ها مهار می شوند. اگر فاصله خاموت ها یا میلگردها زیاد باشد، احتمال کمانش موضعی افزایش می یابد. در طراحی ستون ها، محاسبه درصد آرماتور ستون با در نظر گرفتن سطح مقطع مؤثر، نیروهای محوری و محدودیت های آیین نامه ای انجام می‌شود که می تواند بر چگالی میلگرد گذاری و در نتیجه فاصله گذاری مؤثر باشد.
توصیه های اجرایی
این نکات، ضامن اجرای صحیح و دوام تیر و ستون های سازه ای خواهند بود و نقش مؤثری در کاهش ضعف های سازه ای در برابر بارهای وارده ایفا می کنند.
رعایت نکات اجرایی میلگردگذاری مانند مهاربندی دقیق، پوشش بتن مناسب و فاصله گذاری منظم، در ارتقاء دوام سازه و جلوگیری از مشکلات در زمان بهره برداری نقش کلیدی دارد.
جمع بندی
درک صحیح از حداکثر فاصله آزاد بین میلگردها و رعایت آن در طراحی و اجرا، پیش نیاز مقاوم سازی و دوام هر سازه بتنی است. عدم رعایت این فواصل، ممکن است به بروز مشکلاتی مانند کرمو شدن بتن، کاهش مقاومت کششی، افزایش خطر خوردگی آرماتورها و حتی کاهش عمر سازه منجر شود.
برای اجرای صحیح، باید ضوابط آیین نامه ای، شرایط فنی پروژه، نوع بتن و ابعاد مقطع سازه در نظر گرفته شود. همچنین کنترل عوامل اجرایی و دقت در چیدمان میلگرد با ابزارهای مناسب، نقش مهمی در تضمین کیفیت اجرا دارد.
سوالات متداول
بسته به نوع عضو، بتن و قطر میلگرد متفاوت است، اما به طور کلی بین 150 تا 300 میلی متر در سازه های معمول در نظر گرفته می شود.
قطر میلگرد، نوع عضو، نوع بتن، منطقه لرزه خیز، درصد آرماتور، و شکل پذیری مورد انتظار.
عدم چسبندگی مناسب، نفوذ ناقص بتن، ضعف در انتقال نیرو، خوردگی سریع تر میلگرد و کاهش دوام سازه.
اسپیسر، شابلون آرماتور، لقمه پلاستیکی یا بتنی، شاخک فلزی و تراز لیزری.
