رواداری ستون های فلزی چیست؟ بررسی حدود مجاز و نحوه کنترل

رواداری ستون فلزی به محدوده مجاز انحراف ابعاد، موقعیت و راستای ستون از وضعیت نظری مشخص شده در نقشه های اجرایی گفته می شود. در ساخت و نصب سازه فولادی، دستیابی به اندازه و موقعیت کاملا ایده آل عملا ممکن نیست؛ به همین دلیل استانداردها برای مواردی مانند شاقولی بودن ستون، محل محور، تراز، طول عضو، راستای مقطع و وضعیت اتصال، دامنه قابل قبول تعیین می کنند. رعایت این محدوده باعث می شود خطاهای کوچک کارگاهی یا نصب، بدون ایجاد اختلال جدی در مونتاژ و عملکرد سازه مدیریت شوند. البته بررسی هزینه پروژه و قیمت آهن در برآورد اولیه اهمیت دارد، اما کاهش هزینه نباید باعث حذف کنترل های هندسی، نقشه برداری یا پذیرش ستون خارج از حدود مجاز شود.

میزان رواداری ستون فلزی یک عدد ثابت برای تمام ساختمان ها و تمام شرایط نیست و باید با توجه به نوع انحراف، مرحله ساخت یا نصب، مشخصات فنی پروژه و استاندارد مرجع تعیین شود. برای مثال، کنترل شاقولی ستون با کنترل موقعیت صفحه ستون یا پیچیدگی عضو یکسان نیست و هر کدام روش اندازه گیری و معیار پذیرش خاص خود را دارند. همچنین انواع ستون فلزی از نظر شکل مقطع، ساخت کارخانه ای یا تیرورقی بودن، ارتفاع عضو و نحوه اتصال می توانند حساسیت متفاوتی نسبت به خطاهای اجرایی داشته باشند. در این مقاله، مفهوم تلرانس ستون فلزی، دلیل اهمیت آن، استانداردهای مرتبط، حدود مجاز، جدول رواداری ستون فلزی و روش های کنترل کارگاهی بررسی می شود تا مشخص شود چه انحرافی قابل قبول است، چه زمانی به اصلاح نیاز دارد و کنترل صحیح ستون پیش از ادامه اجرای سازه چگونه انجام می شود.

رواداری ستون های فلزی چیست؟

رواداری ستون های فلزی محدوده ای از انحراف های قابل قبول در ساخت و نصب ستون است که نسبت به ابعاد، محور، تراز و وضعیت نظری مشخص شده در نقشه های اجرایی سنجیده می شود. هدف از تعیین این محدوده آن است که خطاهای اجتناب ناپذیر ناشی از برش، مونتاژ، جوشکاری، حمل و نصب به صورت کنترل شده مدیریت شوند و از تبدیل یک خطای کوچک به مشکل اجرایی یا سازه ای جلوگیری شود. در پروژه های ساختمانی، ضوابط مقررات ملی ساختمان و مشخصات فنی پروژه باید مبنای کنترل باشند و در صورت ارجاع اسناد پروژه به استانداردهای بین المللی، الزامات همان مرجع نیز رعایت شوند. رواداری می تواند شامل جابه جایی محور ستون، اختلاف تراز، تغییر طول، پیچیدگی عضو و خروج ستون از حالت شاقول باشد.

تلرانس ستون فلزی یک عدد ثابت برای همه خطاها نیست و هر نوع انحراف باید جداگانه اندازه گیری شود. برای مثال، ناشاقولی مجاز ستون فلزی به انحراف محور عضو از وضعیت قائم مربوط است، در حالی که رواداری خروج از مرکزیت ستون فلزی میزان جابه جایی محل واقعی ستون نسبت به محور طراحی را بیان می کند. رواداری ساخت نیز با رواداری نصب تفاوت دارد؛ زیرا بخشی از خطا ممکن است در کارخانه ایجاد شود و بخش دیگری هنگام استقرار صفحه ستون، تنظیم پیچ های مهاری یا اتصال طبقات به وجود آید. استاندارد AISC 303 نیز برای ساخت و نصب سازه فولادی، محدودیت هایی بر پایه نقاط کاری، امتداد و موقعیت اعضا تعیین می کند. بنابراین کنترل رواداری ستون فولادی باید مرحله به مرحله انجام شود تا مشخص شود انحراف مشاهده شده قابل پذیرش است یا به اصلاح نیاز دارد.

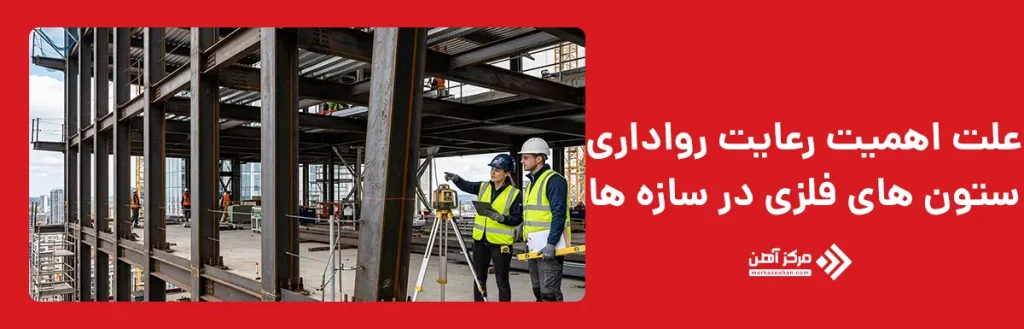

چرا رعایت رواداری ستون های فلزی در اجرای سازه اهمیت دارد؟

رعایت رواداری ستون فلزی برای حفظ هندسه صحیح قاب و جلوگیری از انباشته شدن خطاهای ساخت و نصب اهمیت زیادی دارد. اگر یک ستون بیش از محدوده قابل قبول از محور طراحی جابه جا شود یا شاقولی مناسب نداشته باشد، محل اتصال تیرها، مهاربندها، صفحات اتصال و اجزای طبقات بعدی نیز ممکن است با موقعیت پیش بینی شده هماهنگ نباشد. این مسئله می تواند مونتاژ سازه را دشوار کند، نیاز به اصلاحات کارگاهی را افزایش دهد و در موارد نامناسب باعث ایجاد خروج از مرکزیت ناخواسته در مسیر انتقال نیرو شود. AISC نیز تاکید می کند که حتی انحراف های مجاز اعضای منفرد در صورت تجمع می توانند بر شاقولی، تراز و هم راستایی کلی قاب فولادی اثر بگذارند؛ به همین دلیل کنترل تلرانس ستون فلزی باید در طول اجرا انجام شود، نه فقط پس از تکمیل اسکلت.

اهمیت رواداری نصب ستون فلزی تنها به عملکرد خود ستون محدود نمی شود. نمای ساختمان، دیوارهای پیرامونی، کف ها، پله ها، تجهیزات و سایر اجزایی که به اسکلت متصل می شوند نیز برای نصب صحیح به هندسه کنترل شده سازه وابسته هستند. خارج شدن ستون از محدوده تعیین شده می تواند تنظیم این اجزا را دشوار کند و هزینه اصلاح، دوباره کاری و تاخیر پروژه را افزایش دهد. همچنین تشخیص زودهنگام رواداری خروج از مرکزیت ستون فلزی یا انحراف شاقولی، امکان اصلاح عضو را پیش از تثبیت اتصالات و ادامه طبقات فراهم می کند. بنابراین کنترل رواداری باید بخشی از فرآیند تضمین کیفیت باشد و نتایج آن با نقشه های مصوب، مشخصات فنی و معیار پذیرش پروژه مقایسه شود.

استانداردهای رواداری ستون فلزی

استانداردهای رواداری ستون فلزی مشخص می کنند که انحراف های ایجاد شده در فرآیند ساخت و نصب تا چه حد قابل قبول هستند و چه زمانی نیاز به اصلاح یا بررسی مهندسی وجود دارد. این استانداردها معمولا مواردی مانند شاقولی ستون، موقعیت محور، راستای عضو، طول، تراز و شرایط اتصال را پوشش می دهند. در سازه های فولادی، کنترل این موارد اهمیت زیادی دارد، زیرا ستون ها نقش اصلی در انتقال نیروهای ثقلی و جانبی دارند و کوچک ترین خطاهای تجمعی می توانند روی هماهنگی سایر اعضای قاب تاثیر بگذارند. یکی از مراجع شناخته شده در این زمینه، استاندارد ANSI/AISC 303 است که الزامات مربوط به ساخت و نصب سازه های فولادی و حدود قابل قبول برخی انحرافات اجرایی را مشخص می کند.

در ایران نیز معیار پذیرش نهایی باید بر اساس نقشه های اجرایی، مشخصات فنی قرارداد، استانداردهای پروژه و الزامات آیین نامه های مورد استفاده تعیین شود. مقررات ملی ساختمان به عنوان یکی از منابع اصلی ضوابط ساخت و ساز، چارچوب کلی طراحی، اجرا و کنترل کیفیت را مشخص می کند، اما در پروژه های فولادی معمولا جزئیات رواداری ها در مشخصات فنی و استانداردهای اجرایی نیز بررسی می شوند. به همین دلیل رواداری ستون فولادی تنها یک عدد ثابت نیست و بسته به نوع سازه، ارتفاع ستون، روش اتصال و حساسیت پروژه تغییر می کند. کنترل دقیق این حدود باعث می شود خطاهای ساخت و نصب پیش از ایجاد مشکل در مراحل بعدی شناسایی شوند و کیفیت نهایی اسکلت فلزی افزایش یابد.

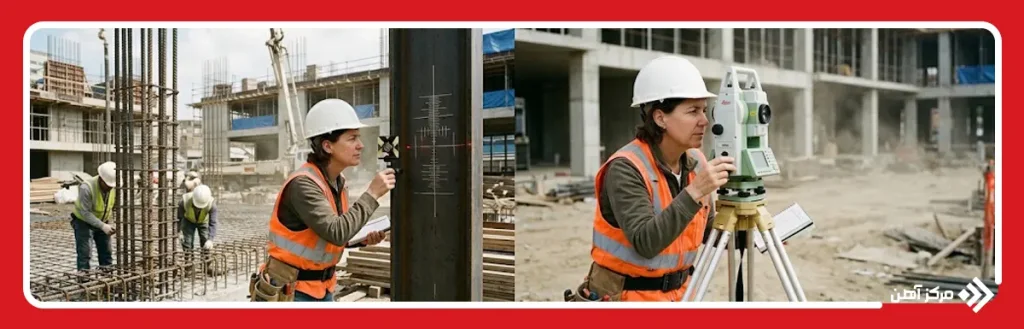

حدود مجاز رواداری ستون های فلزی چقدر است؟

حدود مجاز رواداری ستون های فلزی به نوع انحراف، ارتفاع ستون، شرایط نصب و استاندارد مورد استفاده در پروژه بستگی دارد و نمی توان برای تمام ستون ها یک مقدار یکسان تعیین کرد. مهم ترین مواردی که در کنترل ستون بررسی می شوند شامل انحراف از شاقولی، جابه جایی محور، اختلاف تراز، تغییر شکل عضو، پیچیدگی و موقعیت اتصال هستند. برای مثال، رواداری شاقولی ستون فلزی معمولا بر اساس میزان انحراف محور واقعی ستون نسبت به خط قائم طراحی بررسی می شود و هرچه ارتفاع ستون بیشتر باشد، اثر انحراف تجمعی اهمیت بیشتری پیدا می کند. استاندارد ANSI/AISC 303 برای ساخت و نصب سازه های فولادی، معیارهایی برای کنترل موقعیت و شاقولی اعضا ارائه می کند و تاکید دارد که رواداری های اجرایی باید در کنار الزامات طراحی و مشخصات پروژه بررسی شوند.

حداکثر رواداری ستون فلزی باید به گونه ای باشد که عملکرد سازه، کیفیت اتصالات و امکان اجرای صحیح اجزای وابسته دچار مشکل نشود. در زمان بررسی، مهندس ناظر باید مشخص کند که انحراف موجود مربوط به مرحله ساخت، حمل، نصب یا تنظیم نهایی است؛ زیرا روش اصلاح هر مورد متفاوت خواهد بود. همچنین رواداری مجاز ناشاقولی ستون فلزی تنها یکی از معیارهای پذیرش است و برای ارزیابی کامل ستون باید عواملی مانند خروج از مرکزیت، راستای عضو و وضعیت اتصال نیز بررسی شوند. به همین دلیل میزان رواداری ستون فلزی معمولا در قالب مجموعه ای از کنترل های هندسی ارزیابی می شود و پذیرش نهایی آن باید با مدارک فنی پروژه و استاندارد مرجع هماهنگ باشد.

جدول رواداری ستون های فلزی

جدول رواداری ستون های فلزی برای خلاصه کردن مهم ترین معیارهای کنترل هندسی ستون و مقایسه حدود قابل قبول استفاده می شود. این جدول باید همیشه در کنار نقشه های اجرایی، مشخصات فنی پروژه و استاندارد مورد استفاده بررسی شود؛ زیرا مقدار مجاز هر انحراف ممکن است با توجه به نوع سازه، ارتفاع عضو و الزامات طراحی تغییر کند. در سازه های فولادی، کنترل رواداری تنها به اندازه گیری یک فاصله محدود نمی شود، بلکه مجموعه ای از پارامترها مانند موقعیت محور، شاقولی، تراز و تغییر شکل عضو را شامل می شود. جدول زیر مهم ترین مواردی را که معمولا در کنترل ستون فلزی بررسی می شوند نشان می دهد.

نوع رواداری	مورد کنترل	توضیح
رواداری شاقولی ستون	میزان انحراف محور ستون از خط قائم	برای بررسی قائم بودن ستون و جلوگیری از ایجاد انحراف در قاب سازه کنترل می شود.
رواداری موقعیت ستون	اختلاف محل واقعی ستون با محور طراحی	جابه جایی صفحه ستون یا محل نصب ستون نسبت به نقشه بررسی می شود.
رواداری خروج از مرکزیت ستون فلزی	فاصله مرکز واقعی عضو از موقعیت پیش بینی شده	برای اطمینان از انتقال صحیح نیروها و هماهنگی اتصالات کنترل می شود.
رواداری پیچیدگی ستون	تغییر شکل پیچشی یا خمیدگی عضو	از ایجاد مشکل در اتصال تیرها و اعضای مجاور جلوگیری می کند.
رواداری نصب ستون	کیفیت استقرار و تنظیم نهایی ستون	پس از نصب و قبل از تکمیل اتصالات بررسی می شود.

در عمل، جدول رواداری ستون فلزی یک ابزار کنترلی برای تشخیص انحراف های قابل قبول و موارد نیازمند اصلاح است. استفاده از آن باعث می شود فرآیند بازرسی منظم تر انجام شود و تصمیم گیری درباره پذیرش یا اصلاح ستون بر اساس معیار مشخص انجام گیرد.

روش های کنترل رواداری ستون فلزی

کنترل رواداری ستون فلزی باید در چند مرحله از ساخت تا نصب انجام شود تا خطاها پیش از تثبیت نهایی سازه شناسایی شوند. اولین مرحله، بررسی ابعاد و هندسه ستون پس از ساخت در کارخانه یا کارگاه است. در این مرحله مواردی مانند طول عضو، ابعاد مقطع، محل سوراخ ها، وضعیت صفحات اتصال و میزان پیچیدگی ستون بررسی می شوند. پس از انتقال به محل پروژه، کنترل های نصب آغاز می شوند و موقعیت ستون نسبت به محورهای نقشه، تراز صفحه ستون و وضعیت قائم بودن عضو اندازه گیری می شود. استفاده از ابزارهای دقیق مانند دوربین نقشه برداری، توتال استیشن، تراز لیزری و تجهیزات اندازه گیری دقیق، امکان ثبت میزان انحراف و مقایسه آن با معیارهای پذیرش را فراهم می کند.

برای بررسی رواداری نصب ستون فلزی، معمولا قبل از سفت کردن نهایی پیچ ها یا تکمیل اتصالات، موقعیت عضو تنظیم و کنترل می شود. در این مرحله، مهندس اجرا باید میزان جابه جایی افقی، اختلاف تراز و انحراف قائم ستون را با اطلاعات طراحی تطبیق دهد. همچنین در سازه های چند طبقه، کنترل شاقولی باید در هر مرحله تکرار شود، زیرا خطاهای کوچک در طبقات پایین می توانند در ارتفاع های بالاتر افزایش پیدا کنند. بررسی تلرانس ستون فلزی پس از نصب نهایی نیز اهمیت دارد، زیرا برخی تغییر شکل ها ممکن است در اثر وزن اعضا، جوشکاری یا تنظیم اتصالات ایجاد شوند. ثبت نتایج اندازه گیری، تهیه گزارش کنترل کیفیت و مقایسه آن با نقشه های اجرایی، بخش مهمی از فرآیند اطمینان از صحت اجرای اسکلت فلزی محسوب می شود.

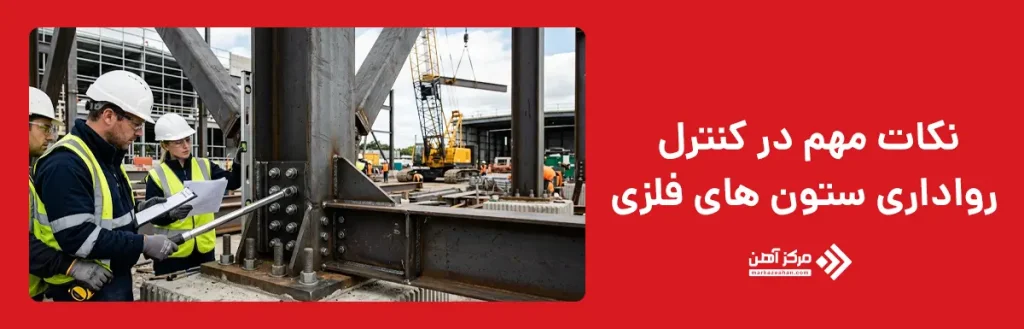

نکات مهم در کنترل رواداری ستون های فلزی

کنترل تلرانس ستون فلزی تنها به اندازه گیری انحراف نهایی محدود نمی شود و باید به عنوان یک فرآیند مستمر در تمام مراحل اجرا انجام شود. یکی از مهم ترین نکات، کنترل اولیه صفحه ستون، بولت های مهاری و محل استقرار ستون پیش از نصب است؛ زیرا خطا در این بخش می تواند باعث ایجاد انحراف در کل عضو شود. همچنین شرایط نگهداری و حمل ستون نیز باید بررسی شود، زیرا ضربه، جابه جایی نامناسب یا اعمال نیروهای خارج از طراحی می تواند باعث تغییر شکل مقطع یا افزایش رواداری پیچیدگی ستون فلزی شود. استفاده از تجهیزات دقیق اندازه گیری و ثبت نتایج نیز کمک می کند تا اختلاف های کوچک قبل از تبدیل شدن به مشکل اجرایی شناسایی شوند.

در زمان ارزیابی ستون، نباید فقط یک نوع انحراف بررسی شود. برای مثال ممکن است یک ستون از نظر شاقولی در محدوده قابل قبول باشد، اما موقعیت محور آن نسبت به نقشه صحیح نباشد. به همین دلیل رواداری مجاز ستون فلزی باید با بررسی همزمان چند معیار مانند شاقولی، موقعیت، تراز، خروج از مرکزیت و وضعیت اتصالات تعیین شود. هماهنگی بین تیم طراحی، ناظر، سازنده و پیمانکار نصب نیز تاثیر زیادی در کاهش خطاهای اجرایی دارد. در پروژه های حساس، استفاده از نقشه برداری دقیق در مراحل مختلف، کنترل جوش ها و پیچ ها و انجام اصلاحات پیش از تکمیل سازه می تواند از هزینه های ناشی از دوباره کاری جلوگیری کند. رعایت این اصول باعث می شود تلرانس ستون فلزی در محدوده استاندارد باقی بماند و سازه نهایی از نظر عملکرد، دوام و ایمنی شرایط مطلوبی داشته باشد.

رواداری ستون فلزی یکی از مهم ترین معیارهای کنترل کیفیت در ساخت و اجرای سازه های فولادی است که میزان انحراف قابل قبول ستون نسبت به موقعیت، ابعاد و راستای طراحی را مشخص می کند. رعایت این حدود باعث می شود ستون ها عملکرد صحیحی داشته باشند و مشکلاتی مانند ناهماهنگی اتصالات، افزایش نیروهای ناخواسته و دشواری اجرای طبقات بعدی کاهش پیدا کند. تلرانس ستون فلزی باید با توجه به استاندارد پروژه، شرایط نصب، نوع عضو و الزامات طراحی بررسی شود.

برای کنترل دقیق، مواردی مانند رواداری شاقولی ستون فلزی، خروج از مرکزیت، پیچیدگی، موقعیت محور و کیفیت نصب باید به صورت مرحله ای بررسی شوند. استفاده از تجهیزات نقشه برداری دقیق، اجرای صحیح عملیات ساخت و ثبت نتایج کنترل، نقش مهمی در پذیرش نهایی ستون دارد. در نهایت، بهترین روش این است که رواداری ستون های فلزی بر اساس استانداردهای معتبر و مدارک فنی پروژه ارزیابی شود تا ضمن حفظ ایمنی، از هزینه های اصلاح و دوباره کاری جلوگیری شود.
