جوشکاری ریل جرثقیل سقفی: اصول، مراحل و نکات فنی

جوشکاری ریل جرثقیل سقفی در پروژه های صنعتی نقش حیاتی دارد و اگر از همان ابتدا درست برنامه ریزی شود، مسیر حرکت ترولی نرم، ایمن و پایدار می ماند. برای کسانی که به برآورد مالی فکر می کنند، قیمت ریل جرثقیل سقفی و مواد مصرفی باید به صورت واقعی دیده شود تا تصمیم ها بر پایه داده های شفاف باشد. برای شروع خوب، نقشه نصب را با ظرفیت جرثقیل، فاصله چرخ ها و نوع کف سازه تطبیق دهید تا هم راستایی واقعی به دست آید.

جوشکاری ریل جرثقیل سقفی باید با نگاه سیستمی انجام شود تا هر گام، بر گام بعدی اثر مثبت بگذارد. از انتخاب ریل جرثقیلی مطابق ظرفیت بار و سرعت تا تنظیم ارتفاع و مهار کف پلیت ها، همه چیز باید با نقشه نصب هماهنگ باشد. تغییرات بازار فولاد و نوسان ها می تواند روی قیمت آهن و هزینه مواد جوش اثر بگذارد؛ بنابراین بهتر است هنگام بودجه بندی، سناریوهای مختلف را در نظر بگیریم. در مرحله طراحی باید انواع ریل جرثقیل سقفی با شرایط سالن مقایسه شوند تا انتخاب نهایی هوشمندانه باشد. در این مقاله با مراحل جوشکاری ریل جرثقیل سقفی، استانداردهای مورد نیاز، انواع روش های جوشکاری و نکات فنی و ایمنی در جوش دادن ریل جرثقیل سقفی آشنا می شوید.

اهمیت جوشکاری صحیح ریل جرثقیل

کیفیت جوش در ریل جرثقیلی مستقیماً بر ایمنی و بهره وری اثر می گذارد. هر ناصافی در محل درز می تواند ضربه های تکراری به چرخ ها وارد کند، مسیر را موج دار سازد و عمر سرویس را کوتاه کند. وقتی اتصال یکنواخت و هم سطح اجرا شود، بار به صورت یکنواخت بین چرخ ها و پایه جرثقیل سقفی توزیع می شود و حرکت پل یا ترولی ریل جرثقیل نرم تر پیش می رود. این وضعیت مصرف انرژی را کاهش می دهد، فرسایش را کند می کند و هزینه های توقف اضطراری را به حداقل می رساند.

از دید نگهداری نیز، جوش استاندارد باعث می شود نیاز به بازسنگ زنی های مکرر یا تعویض زودهنگام قطعات به شدت کم شود. در بسیاری از پروژه ها، تنها تفاوت بین یک خط تولید پایدار و خطی پر از توقف، همین توجه به جزئیات جوشکاری جرثقیل سقفی است. تدوین WPS و کنترل کیفیت مرحله به مرحله کمک می کند هر پاس با نفوذ کافی و بدون ترک یا حفره شکل بگیرد. وقتی جوش دادن ریل جرثقیل سقفی طبق دستورالعمل و با پیش گرمایش و مهار مناسب انجام شود، هم راستایی طولی حفظ می شود و خطر خروج چرخ از خط یا قلاب شدن کاهش می یابد.

فراتر از دوام، کیفیت اتصال روی آسایش اپراتور و صدای محیط کار نیز اثر می گذارد؛ مسیر هموار لرزش و صدای کوبش را کم می کند. وقتی درزها به خوبی سنگ زنی و یکنواخت شوند، ترمزگیری نرم تر می شود و شوک به سازه پل کمتر انتقال می یابد. همچنین بار محوری و جانبی بهتر تقسیم می شود و تنش های متمرکز کاهش می یابد؛ همین نکته از ترک های خستگی پیشگیری می کند. در خطوطی که توقف تولید پرهزینه است، تنها با یک جوش استاندارد می توان صدها ساعت تولید پایدارتر داشت.

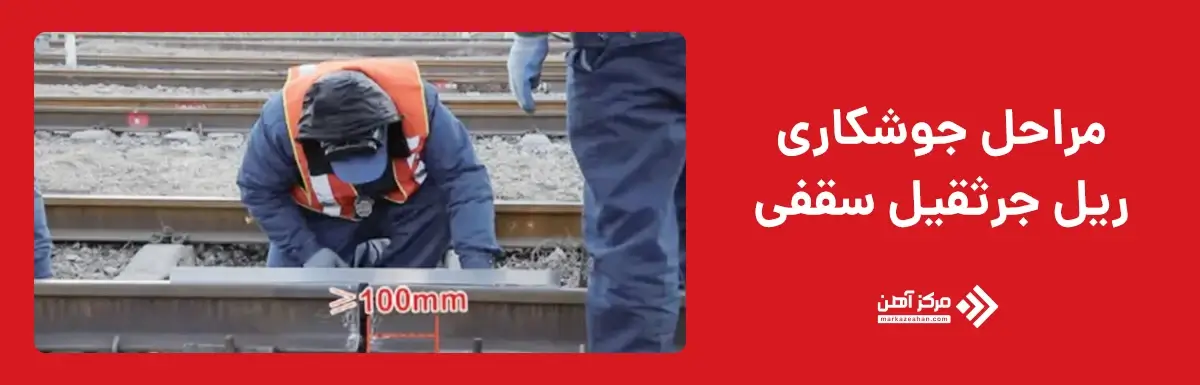

مراحل جوشکاری ریل جرثقیل سقفی

برای رسیدن به اتصال مطمئن، لازم است فرایند را به چند مرحله ساده و قابل کنترل تقسیم کنیم. این مراحل از آماده سازی محیط و تجهیزات آغاز می شود، سپس با انتخاب مواد مصرفی صحیح، پیش گرمایش متناسب و اجرای پاس ها ادامه می یابد و در نهایت با پرداخت سطح و بازرسی تکمیل می شود. در هر مرحله باید هم ترازی و مهار ریل بررسی شود تا انقباض حرارتی پس از جوش باعث پله نشود. به کارگیری ابزارهای اندازه گیری ساده مانند خط کش لبه تیز، گیج هم سطحی و تراز لیزری به تیم کمک می کند کیفیت را لحظه به لحظه کنترل کند. همچنین بهتر است از همان ابتدا برنامه ایمنی، تهویه و حفاظت از کابل ها تدوین شود تا خطرات جرقه و دود مدیریت شود. با این نگاه، جوشکاری ریل جرثقیل سقفی به جای یک کار پیچیده، به مجموعه ای از گام های روشن و قابل اجرا تبدیل می شود.

نکته کلیدی این است که هر مرحله خروجی قابل سنجش داشته باشد؛ مثلاً ثبت اندازه گپ درز، اختلاف ارتفاع سر ریل و دمای بین پاس. اگر یکی از این شاخص ها خارج از محدوده بود، اجرای پاس بعدی متوقف و اصلاح انجام شود. همکاری نزدیک میان ناظر کیفیت و جوشکار باعث می شود اصلاحات به موقع انجام گیرد و دوباره کاری کم شود. برای پروژه های طولانی، بهتر است یک نمونه کار آزمایشی در ابتدای مسیر اجرا شود تا پارامترها واقعی سازی شوند و تیم با شرایط محیط آشنا شود. فراموش نکنید که پیش از شروع اصلی، مسیر حرکت جرثقیل با مانع های موقت مسدود شود تا عملیات در آرامش کامل پیش برود.

آماده سازی محل جوشکاری

پیش از هر چیز باید محیط کار ایمن و مرتب شود. ریل ها روی نعل پلیت و کف نگهدار محکم شوند تا هنگام گرم شدن جا به جا نشوند. هم راستایی طولی و عرضی با تراز و ریسمان بررسی و در صورت نیاز با گوه یا پیچ های تنظیم اصلاح شود. رنگ، زنگ و چربی اطراف درز با برس سیمی و سنگ ساب برداشته شود تا فلز براق نمایان گردد. مسیر عبور کابل جوش، ارت و تغذیه مرتب و بدون مانع باشد و در محیط های بسته تهویه موضعی برقرار شود. در نزدیکی مواد قابل اشتعال، پرده نسوز نصب کنید و خاموش کننده ها را دم دست بگذارید. اگر ریل روی تیرآهن نصب است، لقمه ها و پیچ های مهار را بازبینی و گشتاوردهی کنید. این آماده سازی ساده کیفیت قوس و نفوذ را بهتر می کند و احتمال تخلخل و تابیدگی موضعی را کاهش می دهد. بهتر است تمام ابزارهای کلیدی مثل تراز لیزری، گیج ها، برس ها، پتوهای عایق و خاموش کننده در یک ایستگاه مشخص چیدمان شوند.

انتخاب و آماده سازی مواد جوش

انتخاب الکترود یا سیم جوش باید با جنس ریل هماهنگ باشد تا سختی و چقرمگی اتصال نزدیک به ماده ی پایه بماند. برای ریل های متداول مطابق DIN 536 مانند A65 یاA100 ، استفاده از مصرفی های کم هیدروژن و خشک نگه داشتن آن ها ضروری است. پودر ترمیت نیز باید دور از رطوبت نگهداری شود تا واکنش پایدار بماند. در جوش دادن ریل جرثقیل سقفی سازگاری شیمیایی فلز پرکننده با ریل بسیار مهم است و انتخاب اشتباه می تواند به ترک سرد یا سایش سریع ختم شود. برای کنترل شکل پاس ها، از لقمه و قالب مناسب استفاده کنید و اندازه پخ را متناسب با ضخامت سر ریل تنظیم نمایید تا هم نفوذ کامل حاصل شود و هم اعوجاج کم بماند. گاز محافظ یا شار مصرفی را نیز با توجه به باد و تهویه انتخاب کنید. همیشه شماره ذوب و گواهی مواد مصرفی را ثبت کنید تا در صورت نیاز امکان رهگیری باشد. اگر ریل سختی بالاتری دارد، انتخاب فلز پرکننده با چقرمگی مناسب، دوام در برابر ضربه های چرخ را افزایش می دهد.

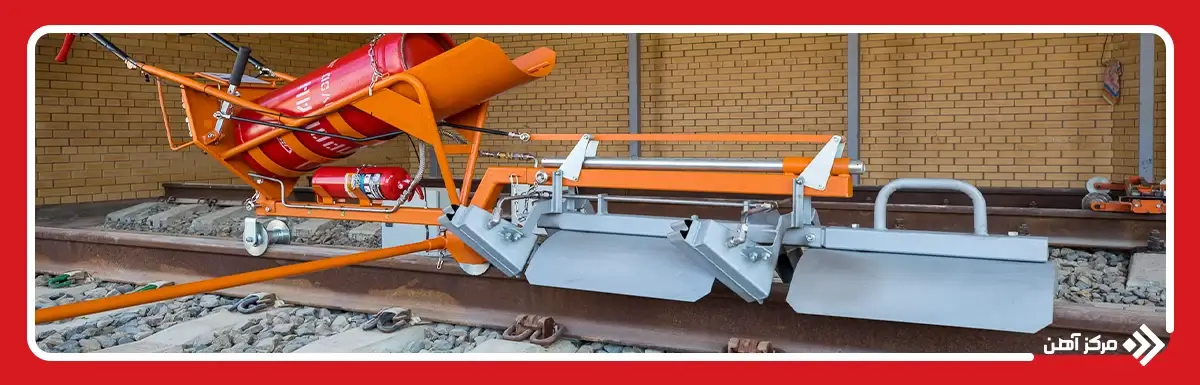

پیش گرمایش و پس گرمایش ریل

ریل ها معمولاً مقاطع ضخیم و فولاد پرلیتی دارند و به ترک سرد حساس اند. پیش گرمایش یکنواختِ ناحیه ی جوش کمک می کند اختلاف دما کم شود و ساختار ترد شکل نگیرد. دمای پیش گرم بر اساس کربن معادل و ضخامت تعیین و با مشعل یا القایی اعمال می شود؛ کنترل آن با کرایون حرارتی یا گیج دما انجام گیرد. در طول کار باید دمای بین پاس حفظ شود و پس از اتمام، با پتوهای عایق یا گرمادهی ملایم، نرخ سرد شدن کنترل شود. این کار تنش های پسماند را کم می کند و دوام جوشکاری ریل جرثقیل سقفی را بالا می برد. در هوای سرد یا بادخیز، افزایش ملایم دمای پیش گرم و محافظت بهتر از ناحیه توصیه می شود. در مقاطع ضخیم، گرم کردن یکنواخت از دو طرف ریل کمک می کند شیب دما متعادل شود. پوشاندن ناحیه با پتوهای عایق پس از هر پاس، از سرد شدن ناگهانی جلوگیری می کند و کیفیت ساختار را حفظ می نماید.

انجام جوشکاری و کنترل کیفیت

در روش های قوسی، از پاس ریشه با نفوذ کافی شروع کنید و سپس با پاس های پرکن متعادل، مقطع را کامل کنید. طول قوس کوتاه و حرکت یکنواخت باعث می شود حفره و زیر بری به حداقل برسد. در ترمیت، قالب بندی دقیق و پیش گرمایش قالب اهمیت دارد و پس از واکنش، مذاب اضافی باید برداشته شود. سنگ زنی مرحله ای به هم سطحی تاج ریل کمک می کند و عبور ترولی ریل جرثقیل را نرم نگه می دارد. کنترل کیفیت شامل بازرسی بصری حین کار، ثبت دمای بین پاس و در صورت نیاز آزمون های PT یا MT برای ترک های سطحی است. در پروژه های حساس، UT برای بررسی درونی نیز به کار می رود تا از نبود عیب حجیم مطمئن شویم. ثبت پارامترها مانند جریان، ولتاژ و سرعت حرکت در هر پاس مفید است و امکان بازبینی و بهینه سازی را فراهم می کند. در گوشه ها یا نزدیکی اتصالات کف نگهدار، از پاس های کوتاه و منقطع استفاده کنید تا تمرکز حرارت کنترل شود.

تمیزکاری و بررسی جوش نهایی

پس از اتمام جوش، سرباره و پاشش ها را بردارید و لبه های تیز را نرم کنید. تاج ریل باید تا حد امکان هم سطح و یکنواخت شود تا ضربه عبور چرخ ها به حداقل برسد. هم راستایی طولی و اختلاف ارتفاع دو سر ریل با خط کش لبه تیز یا گیج های مخصوص کنترل شود و در صورت نیاز بازسنگ زنی انجام گیرد. پیچ های مهاری و گیره های کف نگهدار دوباره گشتاوردهی شوند تا نشست احتمالی در حین گرم کردن جبران شود. در نهایت، یک عبور آزمایشی با سرعت کم انجام دهید و صدا یا لرزش غیرعادی را ثبت کنید. این بررسی نهایی تضمین می کند جوشکاری ریل جرثقیل سقفی مطابق انتظار انجام شده است. در پایان، مسیر به صورت بصری تمیز باشد تا بازرسی دقیق انجام شود. هرگونه براده یا پلیسه که ممکن است به چرخ ها گیر کند حذف شود و لبه های جانبی که احتمال قلاب شدن دارند به نرمی گرد شوند.

انواع روش های جوشکاری ریل جرثقیل سقفی

دو رویکرد اصلی برای اتصال ریل در پروژه های صنعتی رایج است: جوشکاری ترمیت و جوشکاری قوسی. انتخاب بین این دو به طول مسیر، دسترسی به برق، برنامه توقف تولید، مهارت تیم و نیاز به هم سطحی دقیق بستگی دارد. ترمیت به خاطر سرعت اجرا و بی نیازی از منبع برق پرقدرت در مسیرهای طولانی یا نقاط دورافتاده محبوب است، اما به قالب بندی تمیز و پیش گرمایش دقیق نیاز دارد.

در مقابل، قوس الکتریکی برای کارگاه هایی که تجهیزات کامل دارند گزینه ای مطمئن است. در هر دو روش، سنگ زنی و پرداخت پس از اتصال برای یکنواخت کردن تاج ضروری است تا چرخ ها بدون ضربه از درز عبور کنند. به یاد داشته باشید که جوشکاری ریل جرثقیل سقفی هر چقدر هم ساده به نظر برسد، بدون کنترل اعوجاج و مهار مناسب می تواند به اختلاف سطح و لرزش تبدیل شود. به عنوان قاعده، اگر نیاز به تحویل سریع با کمترین تجهیزات دارید، ترمیت انتخاب مناسبی است؛ اما برای کنترل دقیق تاج ریل، قوس الکتریکی مزیت دارد. در تصمیم گیری نهایی، زمان توقف تولید و نیاز به هم سطحی بسیار دقیق نقش تعیین کننده دارد و باید با واقعیت سایت سنجیده شود.

جوشکاری ترمیت

در جوشکاری ترمیت، پودر آلومینوترمیت در بوته واکنش می دهد و فولاد مذاب تولید می کند. پس از گشودن دریچه، مذاب داخل قالب اطراف درز ریل ریخته می شود و اتصال یکپارچه شکل می گیرد. مزیت های اصلی این روش، سرعت اجرا، کارایی در محل و عدم نیاز به منبع برق پرقدرت است. برای دستیابی به نتیجه پایدار، تمیزی سطوح، بستن دقیق قالب، پیش گرمایش یکنواخت و کنترل حجم مذاب ضروری است. بعد از ریخت، مذاب اضافی برداشته و ناحیه تا رسیدن به دمای ایمن خنک می شود. در پایان، با سنگ زنی، تاج ریل هم سطح می گردد تا عبور ترولی ریل جرثقیل نرم و بی لرزش باشد. در مناطق بادخیز، ایجاد حفاظ موقت اطراف قالب ضروری است تا شعله پیش گرم پایدار بماند. انتخاب پودر متناسب با گرید فولاد ریل و ابعاد پروفیل، کیفیت را یکنواخت نگه می دارد و از عیوب انقباضی جلوگیری می کند.

جوشکاری قوس الکتریکی

جوشکاری قوس الکتریکی با فرآیندهایی مانند SMAW و FCAW انجام می شود و برای تعمیرات یا وصله های کنترل شده بسیار کاربردی است. الکترودهای کم هیدروژن و نگهداری خشک آن ها به کاهش ترک سرد کمک می کند. پیش گرمایش و حفظ دمای بین پاس ضروری است تا ساختار ترد شکل نگیرد. پس از پاس ریشه، پاس های پرکن به صورت متقارن اجرا می شود تا اعوجاج کنترل شود و هم سطحی حفظ گردد. در نهایت، سطح تاج ریل با سنگ زنی یکنواخت و هموار می شود تا چرخ ها ضربه نخورند. این روش در کارگاه هایی که تجهیزات کامل و برق پایدار دارند، گزینه ای دقیق و قابل اتکا برای جوشکاری ریل جرثقیل سقفی است. اگر محیط مرطوب است، الکترودها را در گرم کن نگهداری کنید تا هیدروژن پخش پذیر پایین بماند. همچنین بستن مهارهای متقارن روی ریل کمک می کند جمع شدگی طولی کنترل شود و اختلاف سطح ایجاد نشود.

نکات فنی و ایمنی در جوشکاری ریل جرثقیل سقفی

ایمنی و کیفیت باید همزمان دیده شوند. پیش از روشن کردن قوس، مجوز کار گرم تهیه، منطقه علامت گذاری و مسیر عبور افراد مسدود شود. ماسک مناسب، دستکش نسوز، عینک محافظ و لباس کار ضد جرقه ضروری است. کابل ارت را به نزدیک ترین نقطه تمیز و بدون رنگ متصل کنید تا مسیر برگشت جریان کوتاه و مطمئن باشد. محافظت از کابل ها و شیلنگ ها در برابر جرقه با روکش نسوز، خطر آتش سوزی را کم می کند. از نظر فنی، طول قوس کوتاه نگه داشته شود، سرعت حرکت یکنواخت باشد و پاس ها بیش از حد پهن نشوند تا زیر بری پیش نیاید.

در جوش دادن ریل جرثقیل سقفی بستن مهارهای مناسب روی ریل کمک می کند جمع شدگی طولی باعث پله نشود. همچنین در نصب ریل جرثقیل، تکیه گاه ها و اتصالات کف نگهدار باید سالم و محکم باشند تا لرزش به سازه منتقل نشود. در فضای بسته، تهویه موضعی و سنجش مونوکسید کربن جدی گرفته شود. کار در ارتفاع فقط با سکوی مطمئن و مهار کامل انجام گردد و ابزار دستی در برابر سقوط ایمن سازی شود.

بازرسی و بررسی نهایی جوش ریل جرثقیل سقفی

کنترل کیفیت از آماده سازی آغاز می شود و تا پایان ادامه دارد. ثبت تلرانس ها، دمای پیش گرم، تعداد پاس ها و پارامترها روی برگه کنترل، پایه ردگیری است. پس از سرد شدن، بازرسی بصری برای کشف بریدگی لبه، تخلخل و ترک گرم انجام می شود. برای عیوب سطحی ریز، آزمون مایع نافذ یا ذرات مغناطیسی مفید است و در پروژه های حساس، التراسونیک برای ناپیوستگی های درونی استفاده می شود. هم سطحی تاج با خط کش لبه تیز یا گیج های مخصوص اندازه گیری شود و در صورت نیاز بازسنگ زنی انجام گردد. در نهایت، با عبور آزمایشی ترولی، هر صدای غیر عادی یا لرزش ثبت و رفع می شود تا جوشکاری ریل جرثقیل سقفی با اطمینان تحویل گردد. عکس برداری پیش و پس از سنگ زنی کمک می کند تغییرات کاملاً مستند شود. اگر محدودیت زمان دارید، اولویت با حذف نواقصی است که ضربه عبور چرخ را ایجاد می کند.

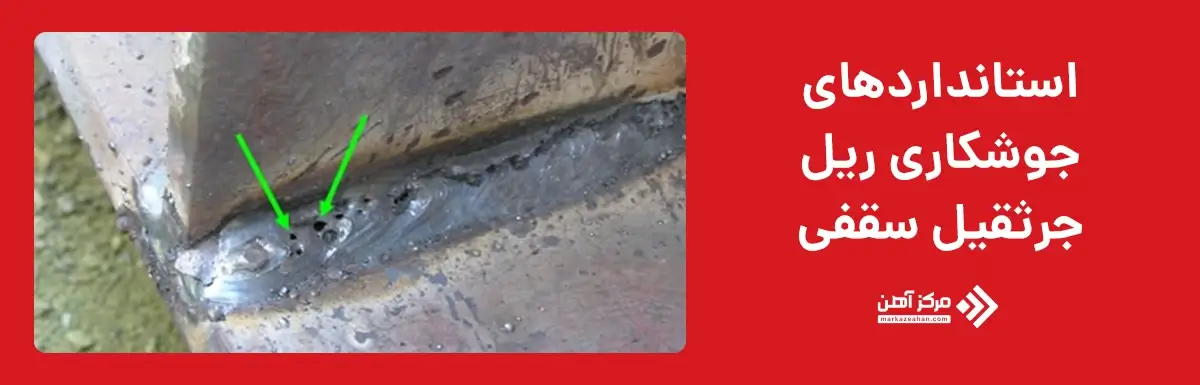

استانداردهای جوشکاری ریل جرثقیل سقفی

برای تدوین رویه و پذیرش کار، رجوع به استانداردها ضروری است. استاندارد ریل جرثقیل DIN 536 مقاطع متداول مانند A45 تا A120 را معرفی می کند. برای جوش ترمیت می توان از EN 14730 بهره گرفت که مراحل آماده سازی، آموزش و پذیرش را توضیح می دهد. در روش های قوسی، AWS D15.2 درباره صلاحیت جوشکار، پارامترها و پذیرش عیوب راهنما است. برای نصب و تلرانس های مسیر و توصیه های بهره برداری، اسناد CMAA 70 مرجع مناسبی هستند. پایبندی به این منابع در کنار تجربه ی میدانی باعث می شود جوشکاری ریل جرثقیل سقفی قابل تکرار، ایمن و اقتصادی اجرا شود.

بررسی هزینه جوشکاری ریل جرثقیل سقفی

هزینه نهایی حاصل جمع چند عامل است: طول درزها، روش انتخابی، نیاز به پیش گرمایش، مهارت نیرو، تعداد پاس ها، زمان آماده سازی و بازرسی ها. در مسیرهای بلند و دسترسی دشوار، ترمیت معمولاً توقف را کم می کند و ممکن است اقتصادی تر باشد. در مقابل، وقتی برق پایدار و تجهیزات کامل وجود دارد، قوس الکتریکی کنترل بیشتری بر شکل پاس و هم سطحی می دهد. نوع ریل نیز اثرگذار است؛ ریل های سنگین تر نیازمند انرژی و مواد مصرفی بیشتری هستند. برای تصمیم گیری بهتر، سناریوهای مختلف را با برآورد نفر-ساعت، مصرف انرژی و مواد مقایسه کنید و اثر نوسان بازار بر هزینه ها را بسنجید. این رویکرد موجب می شود جوش دادن ریل جرثقیل سقفی با بودجه واقع بینانه و ریسک کمتر انجام شود.

مدت زمان لازم برای جوشکاری ریل جرثقیل سقفی

مدت اجرای هر درز به روش، مقطع ریل، دسترسی و تجربه تیم بستگی دارد. در ترمیت، زمان آماده سازی قالب و پیش گرمایش غالب است و خودِ ریخت کوتاه انجام می شود؛ معمولاً از شروع پیش گرمایش تا سنگ زنی نهایی هر درز، زمانی در حد ده ها دقیقه تا حدود یک ساعت متعارف است.

در قوس الکتریکی، تعداد پاس ها و کنترل اعوجاج زمان را افزایش می دهد و برای مقاطع ضخیم ممکن است طولانی تر شود. زمان های اضافی مانند تراز کردن ریل، محکم کاری اتصالات کف نگهدار و اجرای NDT را نیز باید افزود. برنامه ریزی واقع بینانه با تعریف تیم های موازی برای آماده سازی و اجرا، وقفه ها را کم می کند و بهره برداری را مختل نمی سازد. این مدیریت زمان کمک می کند جوشکاری ریل جرثقیل سقفی با کیفیت مناسب و در بازه ای قابل پیش بینی انجام شود.

جمع بندی

اگر بخواهیم نتیجه بگیریم، موفقیت در جوشکاری ریل جرثقیل سقفی بیشتر از هر چیز به آماده سازی دقیق، انتخاب رویه درست و پایبندی به استانداردها وابسته است. با تقسیم کار به گام های روشن از آماده سازی تا پرداخت و بازرسی و کنترل مداوم هم ترازی و دما، می توان اتصالی ساخت که نرم، با دوام و ایمن باشد. انتخاب بین ترمیت و قوس باید با توجه به طول مسیر، دسترسی، بودجه و زمان توقف انجام شود و در هر دو حالت، سنگ زنی نهایی و تست عبوری فراموش نشود. وقتی جوش دادن ریل جرثقیل سقفی در کنار برنامه نگهداری دوره ای قرار گیرد، سایش چرخ ها کم، لرزش ها محدود و تولید پیوسته می ماند. این نگاه سیستماتیک، هزینه ها را قابل پیش بینی می کند و کیفیت بهره برداری را بالا می برد. همچنین تدوین یک برنامه نگهداری دوره ای شامل بازبینی هم راستایی، سفتی پیچ ها و وضعیت سطح تاج ریل، باعث می شود نشانه های سایش زودهنگام سریع دیده و اصلاح شوند و خط تولید بی وقفه بماند.
