عملیات تنش زدایی (PWHT) چیست؟ مراحل، کاربردها و مزایا

جوشکاری در پروژه های صنعتی تنها به اتصال دو قطعه فلزی محدود نمی شود، زیرا حرارت بالا و سرد شدن ناحیه جوش می تواند تنش های پسماند و تغییرات متالورژیکی ایجاد کند. این تنش ها در زمان بهره برداری، اعمال فشار یا تغییرات دمایی ممکن است عملکرد قطعه را کاهش داده و احتمال ترک خوردگی را افزایش دهند. به همین دلیل، عملیات تنش زدایی یا PWHT در بسیاری از تجهیزات حساس به عنوان بخشی از فرآیند ساخت و کنترل کیفیت انجام می شود. انتخاب گرید مناسب فولاد، ضخامت قطعه، کیفیت جوش و بررسی قیمت آهن نیز باید همزمان مورد توجه قرار گیرد. در این مقاله مرکزآهن با مفهوم PWHT، مراحل اجرا، کاربردها، مزایا و عوامل موثر بر نتیجه عملیات تنش زدایی آشنا می شویم.

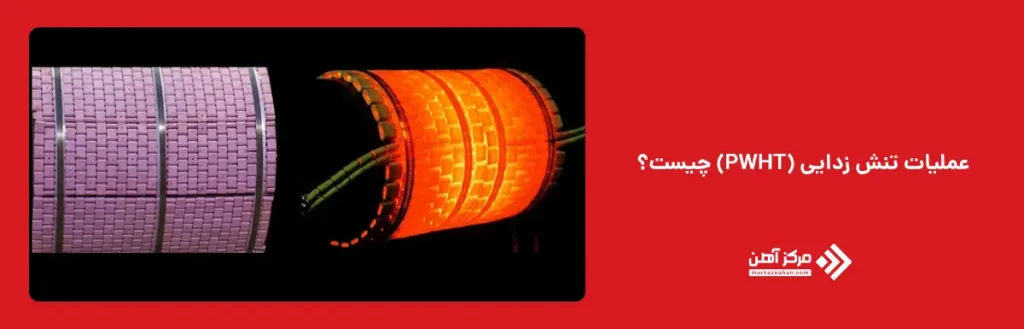

عملیات تنش زدایی (PWHT) چیست؟

عملیات تنش زدایی یکی از فرآیندهای کنترل شده حرارتی است که پس از ساخت یا جوشکاری قطعه انجام می شود تا بخشی از تنش های پسماند کاهش یافته یا در حجم قطعه بازتوزیع شوند. در حین جوشکاری، فلز در یک ناحیه کوچک تا دمای بالا گرم می شود و سپس در هنگام سرد شدن منقبض می گردد. از آنجا که نواحی مختلف قطعه همزمان و به یک اندازه گرم و سرد نمی شوند، تغییر شکل آزادانه در همه قسمت ها امکان پذیر نیست و در نتیجه تنش های داخلی ایجاد می شوند.

از دیدگاه متالورژیکی، وقتی فولاد تا محدوده دمایی مناسب گرم می شود، مقاومت تسلیم آن کاهش پیدا می کند و بخشی از تنش های داخلی می تواند از طریق تغییر شکل موضعی و خزش آزاد یا بازتوزیع شود. این فرآیند که به عنوان عملیات حرارتی تنش زدایی نیز شناخته می شود، صرفا گرم کردن قطعه نیست و شامل یک چرخه کنترل شده از گرم شدن، نگهداری در دمای مشخص و سرد شدن است.

چرا عملیات تنش زدایی انجام می شود؟

هدف از عملیات تنش زدایی، کاهش تنش های پسماند ایجاد شده در اثر جوشکاری و بهبود شرایط قطعه برای استفاده در محیط کاری است. این فرآیند می تواند پایداری قطعه را افزایش دهد، احتمال برخی ترک خوردگی ها را کاهش دهد و در بعضی فولادها به بهبود خواص مکانیکی کمک کند. البته میزان نیاز به PWHT به جنس، ضخامت، نوع اتصال و شرایط کاری قطعه بستگی دارد.

کاهش تنش های پسماند: جوشکاری می تواند تنش های داخلی قابل توجهی در فلز ایجاد کند که در شرایط کاری به قطعه فشار وارد می کنند. عملیات تنش زدایی با گرم کردن کنترل شده، بخشی از این تنش ها را کاهش داده و در قطعه بازتوزیع می کند.

افزایش پایداری قطعه: کاهش تنش های داخلی باعث می شود قطعه از نظر ابعادی و عملکردی پایدارتر باشد. این موضوع به ویژه در قطعات بزرگ و قطعاتی که پس از جوشکاری تحت ماشینکاری دقیق قرار می گیرند اهمیت دارد.

کاهش احتمال ترک خوردگی: تنش های پسماند در کنار عواملی مانند خوردگی، هیدروژن و شرایط نامناسب متالورژیکی می توانند احتمال ترک خوردگی را افزایش دهند. PWHT با کاهش بخشی از این تنش ها و در برخی فولادها کاهش سختی ناحیه جوش، می تواند احتمال بعضی آسیب ها را کمتر کند.

بهبود خواص مکانیکی: عملیات تنش زدایی در برخی فولادها می تواند سختی ناحیه متاثر از حرارت را کاهش داده و چقرمگی و شکل پذیری را بهبود دهد. البته دما و زمان نامناسب ممکن است نتیجه معکوس داشته باشد، بنابراین پارامترهای عملیات باید متناسب با نوع فولاد انتخاب شوند.

افزایش عمر مفید قطعات و اتصالات: کاهش تنش های پسماند و کنترل برخی تغییرات متالورژیکی می تواند به افزایش قابلیت اطمینان قطعات در طول دوره بهره برداری کمک کند. این مزیت در تجهیزات تحت فشار، خطوط لوله و قطعات مورد استفاده در صنایع نفت، گاز و پتروشیمی اهمیت بیشتری دارد.

مراحل انجام عملیات تنش زدایی (PWHT)

انجام عملیات تنش زدایی باید بر اساس دستورالعمل تایید شده و با توجه به جنس، ضخامت، هندسه قطعه و الزامات استاندارد انجام شود. این فرآیند معمولا شامل آماده سازی، گرم کردن، نگهداری در دمای مشخص، سرد کردن کنترل شده و ثبت اطلاعات است. کنترل دقیق دما و زمان در هر مرحله، نقش مهمی در دستیابی به نتیجه مطلوب دارد. اجرای نادرست این فرآیند می تواند باعث تغییر خواص مکانیکی یا ایجاد تنش های جدید در قطعه شود.

مرحله اول، بررسی مستندات فنی است. در این مرحله گرید و ضخامت فولاد، نوع اتصال، فرآیند جوشکاری، WPS، PQR و کد یا استاندارد مورد استفاده بررسی می شود تا دما و زمان مناسب تعیین شود.

مرحله دوم، آماده سازی قطعه است. در PWHT کوره ای، قطعه داخل کوره قرار می گیرد و در روش موضعی، المنت ها، عایق ها و ترموکوپل ها در اطراف محدوده جوش نصب می شوند.

مرحله سوم، گرم کردن کنترل شده است. قطعه باید با نرخ مشخص و به صورت یکنواخت گرم شود تا اختلاف دمای شدید بین بخش های مختلف ایجاد نشود. این موضوع در قطعات ضخیم اهمیت بیشتری دارد.

مرحله چهارم، رسیدن به دمای مورد نظر و یکنواخت شدن دمای قطعه است. دمای نقاط مختلف توسط ترموکوپل ها کنترل می شود تا محدوده حرارتی طبق دستورالعمل حفظ شود.

مرحله پنجم، نگهداری قطعه در دمای تعیین شده است. مدت زمان نگهداری به جنس، ضخامت و الزامات کد بستگی دارد و باید از زمان رسیدن قطعه به شرایط دمایی مورد نظر محاسبه شود.

مرحله ششم، سرد شدن کنترل شده است. سرد کردن باید مطابق دستورالعمل انجام شود تا از ایجاد گرادیان حرارتی و تنش های جدید در قطعه جلوگیری شود. در پایان، اطلاعاتی مانند نمودار دما و زمان، محل ترموکوپل ها، دمای نگهداری و نرخ گرم و سرد شدن ثبت می شود. در PWHT موضعی نیز کنترل دقیق محدوده گرم شده و عایق بندی اهمیت زیادی دارد، زیرا گرمایش یا سرمایش نامتوازن می تواند تنش های حرارتی جدید ایجاد کند.

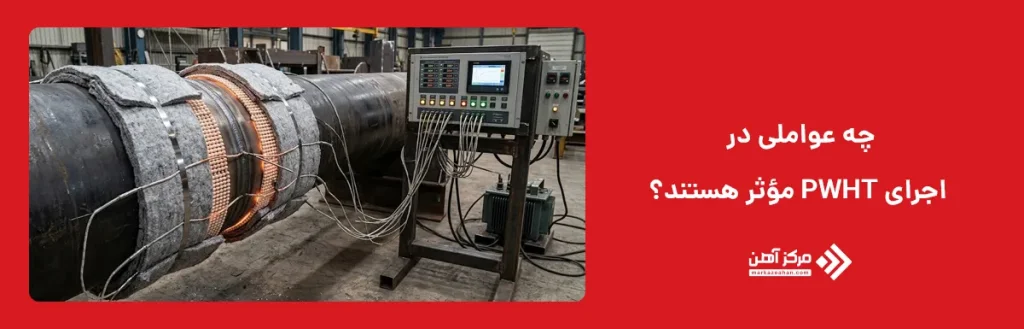

چه عواملی در اجرای PWHT مؤثر هستند؟

اجرای صحیح PWHT به عوامل مختلفی مانند جنس فولاد، ضخامت قطعه، دمای عملیات، زمان نگهداری و نرخ گرم و سرد شدن بستگی دارد. هر یک از این عوامل می تواند بر میزان کاهش تنش های پسماند و خواص نهایی قطعه تاثیر بگذارد. به همین دلیل، تنش زدایی در عملیات حرارتی فولاد باید بر اساس مشخصات متریال، استاندارد مورد استفاده و دستورالعمل تایید شده انجام شود.

نوع و گرید فولاد

نوع و گرید فولاد از مهم ترین عوامل موثر بر اجرای PWHT است، زیرا فولادهای کربنی، کم آلیاژ، آلیاژی و مقاوم به حرارت در برابر چرخه حرارتی رفتار متفاوتی دارند. فولاد قابل عملیات حرارتی نیز با توجه به ترکیب شیمیایی و ریزساختار خود، ممکن است در دماهای مختلف تغییراتی در سختی و استحکام داشته باشد. به همین دلیل، نمی توان برای همه فولادها یک برنامه تنش زدایی یکسان در نظر گرفت و بررسی گواهی متریال و الزامات متالورژیکی پیش از اجرای فرآیند ضروری است.

ضخامت قطعه

ضخامت قطعه تاثیر مستقیمی بر نحوه اجرای PWHT و رفتار حرارتی آن دارد. در قطعات ضخیم، اختلاف دمای سطح و بخش داخلی بیشتر است و گرم شدن یکنواخت دشوارتر می شود. همچنین ضخامت بر زمان نگهداری و سرعت گرم و سرد شدن طبق استانداردها اثر می گذارد. کنترل دقیق چرخه حرارتی از ایجاد تنش های جدید و آسیب به قطعه جلوگیری می کند.

دمای عملیات

دمای PWHT یکی از حساس ترین پارامترها است. دمای پایین ممکن است برای رسیدن به هدف مورد نظر کافی نباشد و دمای بیش از حد نیز می تواند خواص مکانیکی یا ریزساختار را تغییر دهد. پژوهش های TWI نشان داده اند که در کاهش تنش پسماند، دمای نگهداری اثر قابل توجهی دارد و حتی در برخی مطالعات اثر دما از زمان نگهداری مهم تر گزارش شده است. بنابراین انتخاب دما باید بر اساس استاندارد و متریال انجام شود. استفاده از دمایی که صرفا از تجربه یک پروژه دیگر به دست آمده، بدون بررسی گرید فولاد و الزامات طراحی، روش مناسبی نیست.

زمان نگهداری

پس از رسیدن قطعه به دمای مورد نظر، باید برای مدت تعیین شده در آن شرایط باقی بماند. زمان نگهداری به ضخامت و جنس و الزامات کد وابسته است. یک راهنمای متداول در برخی کاربردها حدود یک ساعت به ازای هر 25 میلی متر ضخامت را مطرح می کند، اما این مقدار یک قانون جهانی نیست و در پروژه های مختلف ممکن است حداقل زمان، حداکثر زمان یا فرمول متفاوتی تعیین شده باشد. زمان بیش از حد نیز لزوما نتیجه بهتری ایجاد نمی کند. ماندن طولانی در دمای بالا ممکن است باعث تغییرات متالورژیکی ناخواسته شود. بنابراین هدف باید اجرای دقیق برنامه تایید شده باشد، نه افزایش خودسرانه مدت عملیات.

نرخ گرم و سرد شدن

نرخ گرم و سرد شدن در PWHT به اندازه دما و زمان اهمیت دارد و باید کنترل شود. گرمایش یا سرد شدن سریع می تواند در قطعه، به ویژه قطعات ضخیم، تنش های حرارتی ایجاد کند. در PWHT موضعی، عرض ناحیه گرم و محدوده عایق بندی باید طبق دستورالعمل تعیین شود. کنترل دقیق دما و عایق بندی مناسب، نقش مهمی در کاهش تنش های نهایی قطعه دارد.

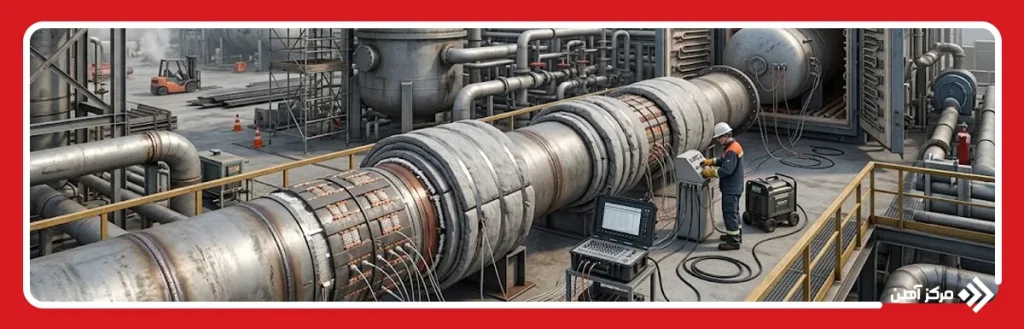

کاربردهای عملیات تنش زدایی (PWHT)

عملیات تنش زدایی (PWHT) در صنایع مختلف برای کاهش تنش های پسماند ناشی از جوشکاری و بهبود پایداری و عملکرد قطعات استفاده می شود. این فرآیند در ساخت مخازن تحت فشار، خطوط لوله، تجهیزات پالایشگاهی و پتروشیمی و قطعات ضخیم جوشکاری شده کاربرد زیادی دارد. در صنایع نفت و گاز نیز PWHT برای اتصالات و تجهیزاتی که تحت فشار، دمای بالا یا شرایط خورنده فعالیت می کنند، اهمیت ویژه ای دارد. البته ضرورت اجرای این فرآیند به نوع فولاد، ضخامت قطعه، شرایط سرویس و الزامات استاندارد و طراحی بستگی دارد.

مخازن تحت فشار

مخازن تحت فشار یکی از شناخته شده ترین حوزه های استفاده از PWHT هستند. این تجهیزات ممکن است در معرض فشار داخلی، دمای بالا، سیالات خورنده و سیکل های متعدد کاری قرار داشته باشند. بنابراین کیفیت اتصالات جوشی در آنها اهمیت ویژه ای دارد. در ساخت مخازن، نوع فولاد، ضخامت پوسته، طراحی نازل ها، شکل جوش ها و الزامات کد می توانند تعیین کنند که آیا PWHT لازم است یا خیر. در پروژه هایی که PWHT الزامی است، فرآیند باید دقیقا مطابق الزامات کد ساخت و مشخصات پروژه اجرا و مستند شود.

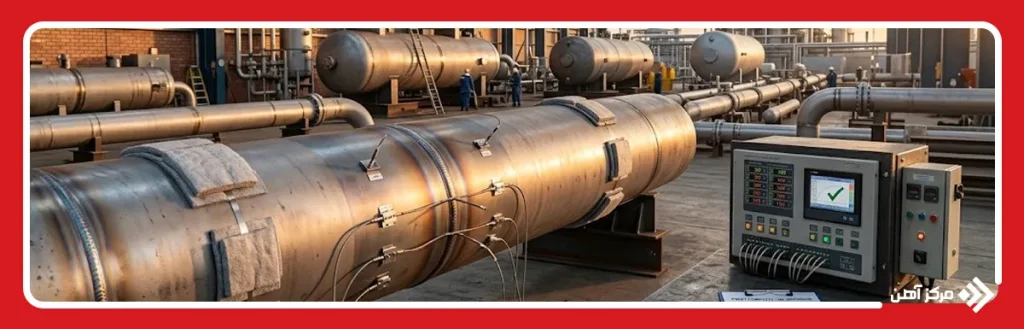

خطوط لوله

در خطوط لوله، خصوصا خطوط با ضخامت بالا، فشار کاری زیاد یا سرویس حساس، تنش های پسماند ناشی از جوشکاری می توانند در ارزیابی یکپارچگی اهمیت داشته باشند. PWHT ممکن است به صورت کامل یا موضعی انجام شود. اجرای موضعی برای خطوط لوله در محل نصب بسیار رایج است، زیرا انتقال یک خط لوله بزرگ به داخل کوره معمولا امکان پذیر نیست. در این شرایط، کنترل محدوده گرمایش، ترموکوپل ها، عایق بندی و نرخ سرد شدن اهمیت ویژه ای پیدا می کند. پژوهش های مربوط به اتصالات لوله نیز نشان می دهند که PWHT می تواند مقدار قابل توجهی از تنش های پسماند ناشی از جوشکاری را کاهش دهد.

تجهیزات پتروشیمی و پالایشگاهی

در پالایشگاه ها و مجتمع های پتروشیمی، بسیاری از تجهیزات در دما و فشار بالا و در مجاورت سیالاتی کار می کنند که می توانند شرایط خوردگی را تشدید کنند. به همین دلیل کنترل تنش های پسماند در برخی اتصالات و تجهیزات از اهمیت بالایی برخوردار است. راکتورها، مبدل های حرارتی، مخازن، خطوط فرآیندی، هدرها و برخی تجهیزات ضخیم ممکن است بر اساس جنس، ضخامت، سرویس و الزامات طراحی به PWHT نیاز داشته باشند. انتخاب فرآیند باید توسط مهندسان متالورژی و جوش و بر اساس کد مربوطه انجام شود.

سازه ها و قطعات جوشکاری شده

همه سازه های جوشکاری شده به PWHT نیاز ندارند. در بسیاری از سازه های معمولی، طراحی و روش جوشکاری به گونه ای انجام می شود که عملیات حرارتی پس از جوشکاری ضروری نباشد. با این حال، در قطعات ضخیم، اتصالات بسیار مقید، اجزای حساس یا قطعاتی که نیاز به پایداری ابعادی بالایی دارند، ممکن است عملیات حرارتی مطرح شود. یکی از کاربردهای مهم در این حوزه، قطعاتی است که پس از جوشکاری باید ماشینکاری دقیق شوند. اگر تنش داخلی قابل توجهی در قطعه باقی مانده باشد، ماشینکاری می تواند باعث آزاد شدن تنش و تغییر شکل شود. در چنین شرایطی، تنش زدایی می تواند به پایداری ابعادی کمک کند.

صنایع نفت و گاز

صنایع نفت و گاز از مهم ترین مصرف کنندگان تجهیزات فولادی جوشکاری شده هستند. خطوط انتقال، تجهیزات فرآیندی، مخازن، شیرآلات بزرگ، اتصالات و تجهیزات تحت فشار ممکن است در شرایطی کار کنند که کنترل تنش های پسماند اهمیت زیادی دارد. در برخی سرویس ها، محیط خورنده و تنش کششی می توانند در کنار یکدیگر احتمال ترک خوردگی تحت تنش را افزایش دهند. PWHT در مواردی که کد و مشخصات پروژه آن را لازم می دانند، می تواند با کاهش بخشی از تنش های پسماند به کاهش این ریسک کمک کند. البته باید تاکید کرد که انتخاب PWHT باید بر اساس شرایط واقعی سرویس و الزامات استاندارد باشد، نه صرفا نام صنعت.

مزایا و معایب عملیات تنش زدایی

یکی از مهم ترین مزایای PWHT، کاهش و بازتوزیع تنش های پسماند ناشی از جوشکاری است. این فرآیند می تواند احتمال شکست ترد، ترک خوردگی تحت تنش و تغییر شکل قطعه را کاهش دهد. در برخی فولادها، PWHT با کاهش سختی ناحیه متاثر از حرارت، چقرمگی و پایداری قطعه را بهبود می دهد. همچنین اجرای صحیح آن قابلیت اطمینان مخازن تحت فشار، خطوط لوله و تجهیزات فرآیندی را افزایش می دهد. به همین دلیل، PWHT در بسیاری از تجهیزات حساس به عنوان بخشی از فرآیند کنترل کیفیت و افزایش عمر مفید استفاده می شود.

با وجود مزایا، PWHT معایبی نیز دارد و اجرای آن به تجهیزات و نیروی متخصص نیازمند است. هزینه کوره، سیستم گرمایش موضعی، ترموکوپل، عایق بندی و ثبت اطلاعات می تواند هزینه ساخت را افزایش دهد. همچنین این فرآیند معمولا زمان تولید و تحویل قطعه را طولانی تر می کند. انتخاب نادرست دما یا زمان نگهداری ممکن است باعث تغییر نامطلوب سختی، استحکام و ریزساختار فولاد شود. در PWHT موضعی نیز اجرای نادرست چرخه حرارتی می تواند تنش های جدیدی در قطعه ایجاد کند.

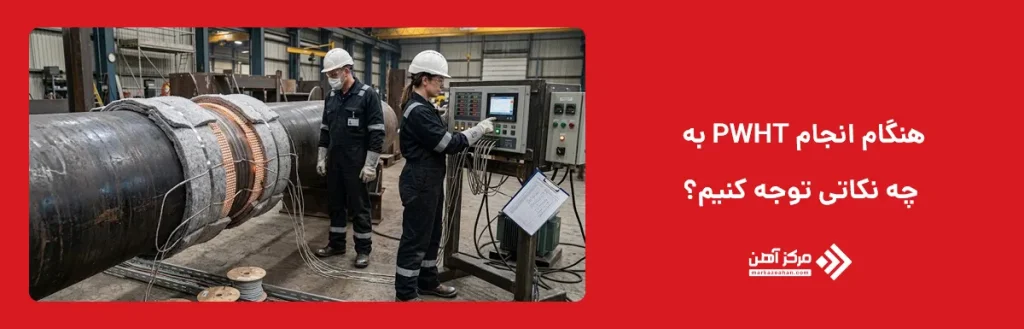

هنگام انجام PWHT به چه نکاتی توجه کنیم؟

اجرای صحیح PWHT به اندازه انتخاب دمای مناسب اهمیت دارد و کوچک ترین خطا در کنترل فرآیند می تواند نتیجه عملیات را تحت تاثیر قرار دهد. پیش از شروع کار باید مشخصات قطعه، جنس فولاد، ضخامت و الزامات استاندارد بررسی شود. همچنین تجهیزات گرمایشی و اندازه گیری باید سالم و کالیبره باشند و تمام مراحل به صورت کنترل شده انجام شوند. رعایت نکات زیر به اجرای دقیق تر و ایمن تر عملیات تنش زدایی کمک می کند.

• مشخص بودن استاندارد و روش اجرایی: قبل از شروع عملیات، کد طراحی، گواهی متریال، ضخامت، نوع جوش و WPS باید بررسی شود تا دما و زمان مناسب بر اساس الزامات فنی تعیین شود.
• کالیبره بودن تجهیزات اندازه گیری: ترموکوپل ها و سیستم ثبت دما باید کالیبره و سالم باشند تا دمای واقعی قطعه به درستی اندازه گیری و ثبت شود.
• کنترل توزیع دما: تعداد و محل ترموکوپل ها باید متناسب با ابعاد و روش PWHT انتخاب شود تا یکنواختی دمای قطعه به شکل مناسبی کنترل شود.
• کنترل گرمایش و سرمایش: نرخ گرم و سرد شدن باید طبق دستورالعمل تعیین شود. گرمایش یا سرمایش سریع و نامتوازن، به ویژه در PWHT موضعی، می تواند باعث ایجاد تنش های حرارتی جدید شود.
• رعایت نکات ایمنی: تجهیزات گرمایشی، کابل ها، عایق ها و سیستم های برق باید به شکل ایمن نصب شوند. همچنین باید از تماس افراد با سطوح داغ و تجهیزات در حال کار جلوگیری شود.
• ثبت اطلاعات فرآیند: مشخصات قطعه، روش گرمایش، محل ترموکوپل ها، نمودار دما و زمان، دمای نگهداری و نرخ گرم و سرد شدن باید ثبت و مستندسازی شوند.
• انجام بازرسی های لازم: بر اساس الزامات پروژه ممکن است بازرسی های غیرمخرب مانند UT، RT، MT یا PT قبل یا بعد از PWHT مورد نیاز باشد. نوع آزمون باید مطابق کد و شرایط تجهیز تعیین شود.
• کنترل خواص مکانیکی: در صورت نیاز، سختی و سایر خواص مکانیکی پس از عملیات بررسی می شوند تا مشخص شود PWHT تاثیر نامطلوبی بر عملکرد قطعه نداشته است. در نهایت، PWHT نباید به صورت تجربی و بدون دستورالعمل اجرا شود. تفاوت در گرید فولاد، ضخامت، هندسه و شرایط سرویس می تواند برنامه حرارتی متفاوتی را برای هر قطعه ضروری کند.

عملیات تنش زدایی یا PWHT یکی از فرآیندهای مهم در مهندسی جوش و ساخت تجهیزات فولادی حساس است که با کاهش تنش های پسماند، پایداری و ایمنی قطعات را افزایش می دهد. این فرآیند در تجهیزات تحت فشار، خطوط لوله و صنایع نفت، گاز و پتروشیمی، بر اساس نوع فولاد، ضخامت و شرایط سرویس اجرا می شود. انتخاب دما، زمان نگهداری و نرخ گرم و سرد شدن باید مطابق استاندارد، کد طراحی و دستورالعمل تایید شده انجام گیرد. اجرای صحیح PWHT به کنترل دقیق چرخه حرارتی، استفاده از تجهیزات کالیبره، بازرسی مناسب و مستندسازی کامل نیاز دارد. در نهایت، عملیات تنش زدایی زمانی بیشترین تاثیر را دارد که در کنار طراحی صحیح، جوشکاری اصولی و کنترل کیفیت کامل انجام شود.
