سازه های پوسته ای پیش ساخته: انواع، مزایا و کاربردها

سازه های پوسته ای پیش ساخته یکی از نوآورانه ترین سیستم های ساخت در دنیای امروز به شمار می روند که با ترکیب مهندسی سازه و طراحی خلاقانه، امکان اجرای فرم های منحنی و سبک را با سرعت بالا فراهم می کنند. این نوع سیستم ها که زیرمجموعه ای از سازه های پوسته ای محسوب می شوند، به دلیل تولید در کارخانه و نصب در محل پروژه، علاوه بر کاهش زمان اجرا، دقت ساخت و کیفیت نهایی بالاتری نیز دارند. امروزه استفاده از سازه های پوسته ای در معماری به دلیل زیبایی بصری، عملکرد سازه ای مناسب و صرفه اقتصادی رو به گسترش است.

شناخت انواع سازه های پوسته ای به طراحان و کارفرمایان کمک می کند تا متناسب با کاربری پروژه، بهترین گزینه را انتخاب کنند. از پوسته های بتنی و فلزی گرفته تا سیستم های کامپوزیتی و مدولار، هر کدام ویژگی ها و کاربردهای خاص خود را دارند. در این مقاله به بررسی کامل سازه های پوسته ای پیش ساخته، مزایا، کاربردها و نقش آن ها در معماری معاصر می پردازیم تا دیدی جامع و کاربردی نسبت به این سیستم سازه ای به دست آورید.

سازه ی پوسته ای پیش ساخته چیست؟

سازه ی پوسته ای پیش ساخته نوعی سیستم سازه ای نازک و خمشی است که بارهای وارده را عمدتا از طریق عملکرد غشایی و انتقال نیرو در سطح منحنی خود تحمل می کند و اجزای آن به صورت صنعتی در کارخانه تولید و سپس در محل پروژه مونتاژ می شوند. در این نوع سیستم ها، فرم هندسی نقش اصلی را در تامین مقاومت ایفا می کند و همین موضوع باعث بهینه سازی سازه از نظر توزیع تنش، کاهش ضخامت مقطع و افزایش کارایی سازه ای می شود. به دلیل همین ویژگی، سازه های پوسته ایی با وجود وزن کم، سختی و پایداری بالایی دارند و برای پوشش دهانه های بزرگ بسیار مناسب هستند.

از نظر فنی، عملکرد این سیستم بر پایه توزیع یکنواخت تنش های فشاری و کششی در کل سطح پوسته است، به طوری که نیروها به جای تمرکز در تیر و ستون های مجزا، در سطح منحنی پخش می شوند. این رفتار سازه ای موجب کاهش نیاز به المان های باربر سنگین و در نتیجه کاهش مصرف فولاد و بتن می شود که تاثیر مستقیمی بر کنترل هزینه ها از جمله قیمت آهن دارد. انواع سازه پوسته ای شامل پوسته های بتنی پیش ساخته، فولادی، کامپوزیتی، ژئودزیک و ترکیبی هستند که هر کدام بسته به دهانه مورد نظر، شرایط اقلیمی، سرعت اجرا و الزامات معماری انتخاب می شوند. علاوه بر این، تولید صنعتی قطعات در کارخانه باعث افزایش دقت ابعادی، کاهش خطای اجرایی و بالا رفتن کیفیت نهایی سازه می شود و امکان اجرای پروژه های پیچیده معماری را در زمان کوتاه تر فراهم می کند.

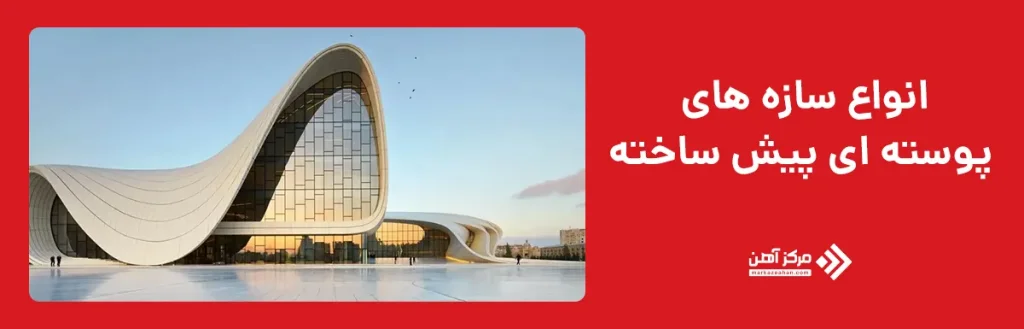

انواع سازه های پوسته ای پیش ساخته

سازه پوسته ای پیش ساخته بر اساس جنس مصالح، سیستم باربری و روش اجرا به دسته های مختلفی تقسیم می شود. شناخت انواع سازه پوسته ای به مهندسان کمک می کند تا متناسب با دهانه، کاربری و شرایط اقلیمی، بهترین گزینه را انتخاب کنند. در ادامه مهم ترین انواع سازه های پوسته ایی پیش ساخته را بررسی می کنیم.

پوسته های بتنی پیش ساخته

پوسته های بتنی پیش ساخته از قطعات منحنی بتنی تشکیل شده اند که در کارخانه تولید و در محل پروژه مونتاژ می شوند. این سیستم به دلیل شکل هندسی قوسی یا گنبدی، نیروهای فشاری را به خوبی در سطح خود توزیع می کند و برای دهانه های متوسط تا بزرگ مناسب است. در این نوع سازه پوسته ای پیش ساخته، کنترل کیفیت بتن و آرماتوربندی در محیط کارخانه باعث افزایش دوام و کاهش خطای اجرایی می شود. پوسته های بتنی بیشتر در سالن های صنعتی، انبارها و فضاهای عمومی کاربرد دارند و به دلیل جرم بالاتر، رفتار مناسبی در برابر بارهای فشاری از خود نشان می دهند.

پوسته های فولادی

پوسته های فولادی از ورق ها یا مقاطع خم شده فولادی ساخته می شوند و در دسته انواع سازه فلزی قرار می گیرند. وزن کم، سرعت اجرای بالا و قابلیت پوشش دهانه های بزرگ از مهم ترین مزایای آن هاست. یکی از ویژگی های مهم این سیستم، مقاومت سازه های فلزی در برابر زلزله است؛ زیرا فولاد دارای شکل پذیری بالا بوده و می تواند انرژی ناشی از لرزش را جذب و مستهلک کند. در پروژه هایی که کاهش وزن سازه و سرعت نصب اهمیت دارد، این نوع از سازه های پوسته ایی گزینه ای بسیار کارآمد محسوب می شود.

پوسته های کامپوزیتی

پوسته های کامپوزیتی ترکیبی از چند ماده مانند الیاف تقویت شده و رزین ها هستند که به صورت پیش ساخته تولید می شوند. این نوع سازه پوسته ای پیش ساخته به دلیل وزن بسیار کم، مقاومت بالا در برابر خوردگی و قابلیت شکل پذیری متنوع، در پروژه های خاص معماری و سازه های مدرن کاربرد دارد. در مقایسه با سیستم های سنتی، پوسته های کامپوزیتی امکان اجرای فرم های آزاد و پیچیده را فراهم می کنند و در دسته پیشرفته ترین انواع سازه پوسته ای قرار می گیرند.

سازه های پوسته ای فضاکار

سازه های پوسته ای فضاکار ترکیبی از شبکه های سه بعدی و فرم های منحنی هستند که عملکردی بین سازه های فضاکار و پوسته ای دارند. این سیستم ها معمولا از اعضای فولادی سبک تشکیل شده اند و در گروه انواع سازه فلزی طبقه بندی می شوند. به دلیل ساختار شبکه ای، توزیع نیرو در کل سیستم انجام می شود و پایداری کلی سازه افزایش می یابد. همچنین به علت وزن پایین و شکل پذیری مناسب، مقاومت سازه های فلزی در برابر زلزله در این نوع سیستم قابل توجه است. این سازه ها بیشتر در ورزشگاه ها، سالن های نمایشگاهی و فضاهای بزرگ عمومی مورد استفاده قرار می گیرند.

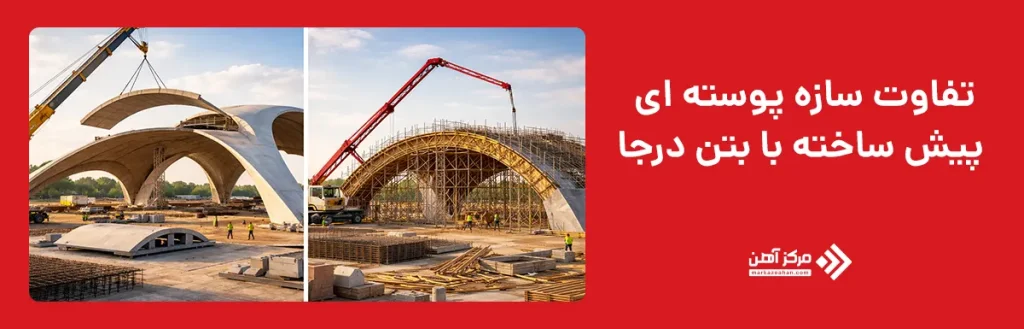

تفاوت سازه پوسته ای پیش ساخته با بتن درجا

سازه ی پوسته ای می تواند هم به صورت پیش ساخته و هم به صورت بتن درجا اجرا شود، اما این دو روش از نظر فنی، اجرایی و اقتصادی تفاوت های مهمی با یکدیگر دارند. انتخاب هر کدام به شرایط پروژه، زمان بندی، بودجه و کاربرد سازه های پوسته ای بستگی دارد. در ادامه مهم ترین تفاوت ها را بررسی می کنیم:

محل تولید و اجرا
در سازه پوسته ای پیش ساخته، قطعات در کارخانه تولید و سپس در محل پروژه نصب می شوند، اما در بتن درجا تمام مراحل قالب بندی، آرماتوربندی و بتن ریزی در محل اجرا انجام می شود. این موضوع باعث می شود پیش ساخته ها دقت ابعادی بالاتری داشته باشند.

سرعت اجرا
سیستم پیش ساخته به دلیل آماده بودن قطعات، زمان اجرای کمتری دارد و برای پروژه هایی با محدودیت زمانی مناسب تر است. در مقابل، بتن درجا به دلیل نیاز به قالب بندی، گیرش بتن و باز کردن قالب ها زمان برتر است.

کنترل کیفیت
در تولید کارخانه ای، شرایط ساخت کنترل شده است و کیفیت بتن و انحناهای سازه ی پوسته ای با دقت بیشتری تامین می شود. اما در بتن درجا کیفیت اجرا وابسته به شرایط کارگاهی، مهارت نیروها و شرایط آب و هوایی است.

هزینه های اجرایی
در پروژه های بزرگ و تکرارپذیر، پیش ساخته بودن می تواند هزینه ها را کاهش دهد، زیرا پرت مصالح کمتر است و زمان اجرا کوتاه تر می شود. اما در پروژه های کوچک یا با فرم خاص، بتن درجا ممکن است اقتصادی تر باشد.

انعطاف پذیری طراحی
بتن درجا برای فرم های بسیار خاص و منحنی های پیچیده انعطاف بیشتری دارد، زیرا قالب در محل طراحی و اجرا می شود. در حالی که در سیستم پیش ساخته، ابعاد و فرم ها باید از قبل در کارخانه طراحی و تولید شوند.

شرایط اقلیمی و محیطی
در مناطق با شرایط جوی نامناسب، اجرای بتن درجا ممکن است با مشکل مواجه شود، در حالی که در سازه پوسته ای پیش ساخته بخش عمده کار در کارخانه انجام شده و تنها عملیات نصب در محل صورت می گیرد.

در مجموع، اگر کاربرد سازه های پوسته ای در پروژه ای با دهانه بزرگ، سرعت اجرای بالا و کیفیت یکنواخت مد نظر باشد، سیستم پیش ساخته انتخاب مناسبی است. اما در پروژه هایی با فرم خاص و محدودیت حمل قطعات بزرگ، اجرای بتن درجا می تواند گزینه منطقی تری باشد.

مزایا و معایب سازه پوسته ای پیش ساخته

سازه پوسته ای پیش ساخته یکی از پیشرفته ترین سیستم های سازه ای در پروژه های مدرن محسوب می شود. آشنایی با مزایا و معایب این سیستم به تصمیم گیری دقیق تر در انتخاب میان سیستم های پوسته ای، بتن درجا یا حتی سازه فضاکار کمک می کند. در ادامه مزایا و معایب را به صورت جداگانه بررسی می کنیم.

مزایای سازه پوسته ای پیش ساخته

سرعت اجرای بالا
به دلیل تولید قطعات در کارخانه، نحوه اجرای سازه های پوسته ای پیش ساخته سریع تر از روش های سنتی است و زمان پروژه کاهش می یابد.

کیفیت ساخت یکنواخت
تولید در شرایط کنترل شده کارخانه باعث افزایش دقت ابعادی، کاهش خطای اجرایی و ارتقای کیفیت نهایی می شود.

کاهش مصرف مصالح
به دلیل عملکرد غشایی و فرم منحنی، در بسیاری از موارد مصرف فولاد و بتن نسبت به سیستم های معمولی کمتر است.

وزن کمتر نسبت به سازه های سنتی
در مقایسه با سیستم های سنگین، بسیاری از سیستم های پوسته ای پیش ساخته وزن کمتری دارند که این موضوع بر کاهش بار مرده و بهبود عملکرد لرزه ای موثر است.

پوشش دهانه های بزرگ
این سیستم ها بدون نیاز به ستون های میانی می توانند دهانه های وسیع را پوشش دهند و برای سالن های ورزشی، نمایشگاهی و صنعتی بسیار مناسب هستند.

معایب سازه پوسته ای پیش ساخته

محدودیت در حمل و نقل
ابعاد بزرگ قطعات ممکن است حمل آن ها را دشوار کند و نیاز به تجهیزات ویژه داشته باشد.

نیاز به طراحی دقیق اولیه
از آنجا که قطعات در کارخانه تولید می شوند، هرگونه خطای طراحی می تواند هزینه اصلاح بالایی ایجاد کند.

وابستگی به تجهیزات نصب
نصب این سازه ها معمولا نیازمند جرثقیل و تجهیزات خاص است که ممکن است هزینه اولیه پروژه را افزایش دهد.

انعطاف پذیری کمتر در تغییرات حین اجرا
بر خلاف بتن درجا، در این سیستم امکان تغییرات اساسی در حین اجرا محدودتر است.

در مجموع، انتخاب این نوع سازه به نوع پروژه، کاربری، بودجه و شرایط اجرایی بستگی دارد. در برخی پروژه ها ترکیب سازه پوسته ای پیش ساخته با سازه فضاکار می تواند بهترین عملکرد فنی و اقتصادی را فراهم کند.

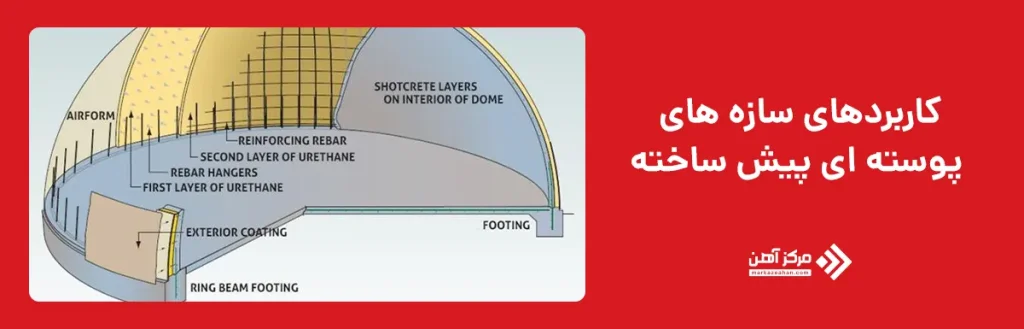

کاربردهای سازه های پوسته ای پیش ساخته

سازه های پوسته ای پیش ساخته به دلیل وزن کم، سرعت اجرای بالا و عملکرد مناسب در دهانه های بزرگ، در پروژه های متنوعی مورد استفاده قرار می گیرند. این سازه ها در ساخت سالن های ورزشی، سوله های صنعتی، انبارها، پایانه های حمل و نقل، نمایشگاه ها و حتی برخی فضاهای مذهبی و فرهنگی کاربرد گسترده ای دارند. استفاده از سیستم های پوسته ای در این نوع کاربری ها باعث می شود نیروها به صورت یکنواخت در سطح سازه توزیع شده و نیاز به ستون های میانی به حداقل برسد. به همین دلیل، فضاهای داخلی وسیع و بدون مانع ایجاد می شود که از نظر عملکردی و معماری بسیار ارزشمند است.

علاوه بر پروژه های بزرگ مقیاس، این سازه ها در ساخت پارکینگ های طبقاتی، مخازن ذخیره، آشیانه هواپیما و سازه های موقت نیز کاربرد دارند. نحوه اجرای سازه های پوسته ای پیش ساخته به گونه ای است که قطعات در کارخانه تولید و سپس در محل پروژه مونتاژ می شوند؛ همین موضوع موجب کاهش زمان ساخت، کنترل بهتر کیفیت و کاهش هزینه های اجرایی می شود. در نتیجه، سازه های پوسته ای پیش ساخته گزینه ای مناسب برای پروژه هایی هستند که به سرعت اجرا، صرفه اقتصادی و عملکرد سازه ای بالا نیاز دارند.

نحوه اجرای سازه پوسته ای پیش ساخته

نحوه اجرای سازه پوسته ای پیش ساخته با طراحی دقیق مهندسی آغاز می شود. در این مرحله، شکل هندسی پوسته، میزان انحنا، ضخامت مقطع و نحوه انتقال بارها توسط تیم محاسب تعیین می گردد. تحلیل سازه ای با توجه به بارهای مرده، زنده، باد و زلزله انجام شده و جزئیات اتصالات، نوع آرماتورگذاری یا تقویت فولادی مشخص می شود. از آنجا که عملکرد این سازه ها بر پایه انتقال نیرو به صورت غشایی و سطحی است، دقت در طراحی هندسه و محاسبات اهمیت بسیار زیادی دارد.

پس از تکمیل طراحی، قطعات پوسته در کارخانه تولید می شوند. در این مرحله قالب های دقیق فلزی یا فایبرگلاس آماده شده و بتن ریزی یا شکل دهی قطعات انجام می گیرد. کنترل کیفیت، عمل آوری مناسب بتن و بررسی ابعاد و انحنا از مهم ترین بخش های تولید است. پیش ساخته بودن قطعات باعث می شود کیفیت ساخت در شرایط کنترل شده کارخانه تضمین شود و وابستگی به شرایط جوی محل پروژه کاهش یابد.

در مرحله بعد، آماده سازی محل پروژه انجام می شود. اجرای فونداسیون مطابق نقشه های اجرایی صورت می گیرد و صفحات اتصال یا بولت های مهاری در جای مناسب نصب می شوند. تراز بودن بستر نصب اهمیت بالایی دارد، زیرا کوچک ترین خطا در تراز می تواند در مونتاژ قطعات پوسته مشکل ایجاد کند.

سپس قطعات پیش ساخته توسط جرثقیل به محل نصب منتقل شده و عملیات مونتاژ آغاز می شود. اتصال قطعات ممکن است به صورت جوشی، پیچی یا بتن درجا در محل درزها انجام گیرد. در برخی پروژه ها برای یکپارچه سازی کامل، پس از نصب قطعات اصلی، لایه بتن تکمیلی روی درزها اجرا می شود تا عملکرد سازه به صورت یک پوسته پیوسته تامین گردد.

در نهایت، عملیات آب بندی، درزگیری، اجرای پوشش های عایق و نازک کاری انجام می شود. پس از کنترل نهایی اتصالات و اطمینان از عملکرد صحیح سازه، پروژه آماده بهره برداری خواهد بود. سرعت بالای اجرا، کاهش پرت مصالح و دقت ساخت بالا از مهم ترین مزایای این روش اجرایی محسوب می شود.

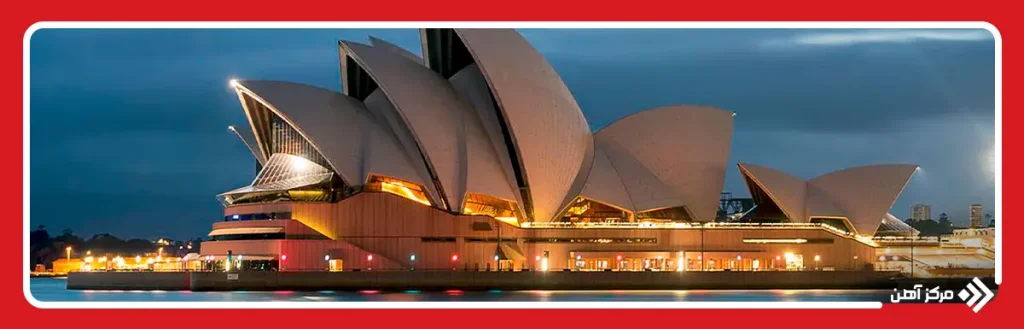

هزینه اجرای سازه های پوسته ای پیش ساخته

هزینه اجرای سازه های پوسته ای پیش ساخته به عوامل متعددی بستگی دارد و می توان آن را به چند بخش اصلی تقسیم کرد. اولین بخش هزینه مربوط به طراحی مهندسی و مشاوره است. طراحی دقیق هندسی پوسته، تحلیل بارگذاری، انتخاب مصالح و تعیین نوع سیستم های پوسته ای نیازمند مهندسین متخصص و نرم افزارهای پیشرفته است که طبیعتاً هزینه آن بالاتر از طراحی سازه های ساده است.

دومین بخش هزینه مربوط به تولید قطعات پیش ساخته در کارخانه است. مواد اولیه مانند بتن با کیفیت بالا، فولاد برای آرماتورگذاری و قالب های مخصوص، سهم قابل توجهی از هزینه کل را تشکیل می دهند. همچنین، کنترل کیفیت، عمل آوری بتن و دقت در تولید قطعات منحنی باعث افزایش هزینه نسبت به تولید قطعات معمولی می شود.

بخش سوم هزینه مربوط به حمل و نقل و نصب قطعات است. به دلیل حجم و شکل خاص قطعات، جابجایی آن ها با جرثقیل های سنگین و تجهیزات ویژه انجام می گیرد که هزینه قابل توجهی به پروژه تحمیل می کند. نحوه اجرای سازه های پوسته ای نیز در این مرحله تاثیر مستقیم دارد؛ هرچه مونتاژ پیچیده تر و دقیق تر باشد، هزینه نصب افزایش می یابد.

در نهایت، هزینه های تکمیلی شامل آب بندی، پوشش های عایق، نازک کاری و یکپارچه سازی درزها است. با وجود اینکه این هزینه ها نسبت به مراحل تولید و نصب کمتر است، اما برای تضمین عملکرد صحیح سازه و افزایش عمر مفید آن ضروری می باشد.

به طور کلی، هزینه اجرای سازه های پوسته ای پیش ساخته نسبت به سازه های بتن درجا یا فلزی سنتی بالاتر است، اما مزایایی مانند سرعت بالای اجرا، کاهش پرت مصالح، عملکرد بهینه در دهانه های بزرگ و طول عمر زیاد، این هزینه اضافی را توجیه می کند.
