لاستیک کوپلینگ چیست و چه کاربردی دارد؟

لاستیک کوپلینگ یک قطعه انعطاف پذیر در مجموعه انتقال قدرت است که میان دو نیم کوپلینگ قرار می گیرد و گشتاور را از محور محرک به محور متحرک منتقل می کند. این قطعه علاوه بر انتقال نیرو، بخشی از ضربه های ناگهانی، ارتعاشات پیچشی و خطاهای محدود هم محوری را جذب کرده و از وارد شدن بارهای مخرب به شفت، یاتاقان، الکتروموتور و گیربکس جلوگیری می کند.

شکل هندسی، سختی، جنس الاستومر و ظرفیت فشاری این قطعه باید متناسب با گشتاور، سرعت دوران و شرایط محیطی انتخاب شود. هزینه ساخت تجهیزات دوار و نوسان قیمت آهن نیز می تواند بر قیمت هاب ها و مجموعه کامل کوپلینگ اثر بگذارد، اما کیفیت لاستیک بیش از قیمت اولیه آن بر عمر سیستم تاثیر دارد. در ادامه مقاله بررسی می کنیم لاستیک کوپلینگ چیست، چه انواعی دارد و برای انتخاب مدل و سایز مناسب باید چه مشخصاتی را در نظر گرفت.

لاستیک کوپلینگ چیست؟

لاستیک کوپلینگ یا Coupling Elastomer عضو انعطاف پذیر یک کوپلینگ مکانیکی است که میان فک ها، پره ها، پین ها یا لقمه های دو هاب فلزی قرار می گیرد و گشتاور را عمدتا از طریق تنش فشاری منتقل می کند. این ساختار علاوه بر انتقال نیرو، بخشی از ارتعاشات و ضربه های ناگهانی را جذب می کند. ماده سازنده لاستيك كوپلينگ می تواند NBR، پلی یورتان PU، Hytrel یا دیگر الاستومرهای مهندسی باشد که هر کدام سختی Shore، مقاومت حرارتی، پایداری شیمیایی و رفتار پیچشی متفاوتی دارند.

در یک پمپ صنعتی، لاستیک کوپلینگ پمپ میان شفت الکتروموتور و شفت پمپ نصب می شود و وظیفه آن کاهش ارتعاش، نرم کردن ضربه راه اندازی و جبران محدود ناهم محوری است. این قطعه نباید برای پوشاندن خطای شدید هم راستایی استفاده شود؛ زیرا ناهم محوری بیش از حد می تواند موجب افزایش دما، سایش نامتقارن، ترک خوردگی الاستومر و وارد شدن بار اضافی به یاتاقان ها شود.

برای درک بهتر عملکرد این قطعه باید بدانیم کوپلینگ چیست. کوپلینگ رابطی مکانیکی برای اتصال دو شفت و انتقال گشتاور میان آنها است و می تواند به صورت صلب یا انعطاف پذیر طراحی شود. مدل های الاستومری علاوه بر انتقال نیرو، مقدار مشخصی از ناهم محوری محوری، شعاعی یا زاویه ای را جبران کرده و شدت ضربه و ارتعاش را کاهش می دهند. حال که دریافتیم لاستیک کوپلینگ چیست، در ادامه با انواع آن آشنا خواهیم شد.

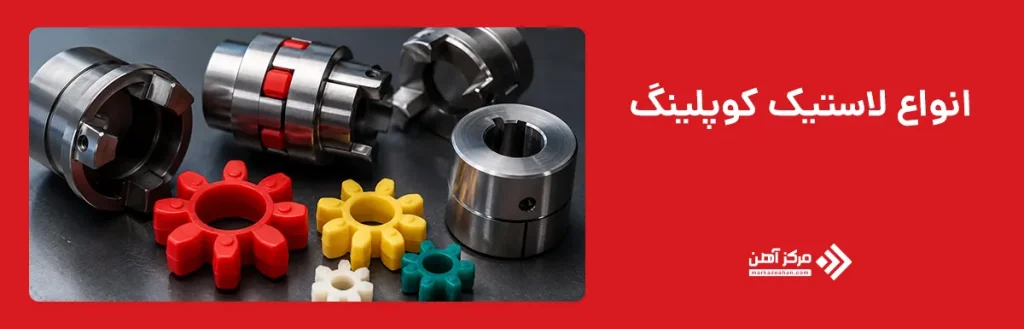

انواع لاستیک کوپلینگ

انواع لاستیک کوپلینگ بر اساس شکل هندسی، تعداد پره ها، نحوه درگیری با هاب، جنس ماده و نوع بارگذاری دسته بندی می شوند. تفاوت ظاهری میان مدل ها فقط برای نصب نیست؛ سطح مقطع هر بازو، شعاع ریشه، فضای آزاد میان فک ها و سختی الاستومر بر ظرفیت گشتاور، صلبیت پیچشی و میزان میرایی اثر مستقیم دارد. هنگام اتصال الکتروموتور به انواع گیربکس صنعتی نیز باید الاستومر بر اساس گشتاور خروجی، ضریب سرویس، تعداد استارت و ماهیت بار انتخاب شود، نه صرفا بر اساس قطر شفت.

لاستیک کوپلینگ خورشیدی

لاستیک کوپلینگ خورشیدی قطعه ای یکپارچه با چند بازوی شعاعی است که ظاهر آن به خورشید یا چرخ پره دار شباهت دارد. بازوها در فاصله میان زبانه های دو هاب قرار می گیرند و گشتاور را از طریق فشرده شدن متوالی انتقال می دهند. طراحی یکپارچه آن نصب را ساده می کند و توزیع متقارن بازوها باعث می شود نیرو در محیط کوپلینگ پخش شود.

در انتخاب این مدل باید قطر خارجی، قطر داخلی، ضخامت محوری، تعداد بازوها، پهنای هر بازو و فاصله میان شیارها کنترل شود. دو لاستیک خورشیدی با قطر ظاهری مشابه ممکن است به دلیل تفاوت در پروفیل بازو یا سختی ماده قابل جایگزینی نباشند. این مدل معمولا در پمپ ها، فن ها، همزن ها و ماشین آلات عمومی با بار متوسط استفاده می شود.

لاستیک کوپلینگ ستاره ای

لاستیک کوپلینگ ستاره ای یا Spider Element دارای بازوهایی است که میان فک های دو هاب قرار می گیرند. با چرخش هاب محرک، فک های آن بازوهای الاستومر را تحت فشار قرار می دهند و نیروی فشاری از طریق بازوها به فک های هاب متحرک منتقل می شود. این سازوکار، گشتاور را همراه با میرایی ضربه انتقال می دهد.

لاستیک کوپلینگ ستاره ای در درجات سختی مختلف تولید می شود. مدل های نرم تر برای کاهش شوک و ارتعاش مناسب هستند، در حالی که مدل های سخت تر در سروودرایوها یا تجهیزاتی که پاسخ پیچشی دقیق تری نیاز دارند استفاده می شوند. طراحی پیش بارگذاری شده در بعضی کوپلینگ های دقیق می تواند لقی پیچشی را کاهش دهد، اما استفاده از آن نیازمند هاب سازگار و نصب دقیق است.

لاستیک کوپلینگ روتکس

لاستیک کوپلینگ روتکس به الاستومر ستاره ای مورد استفاده در کوپلینگ های فکی منحنی ROTEX گفته می شود. مجموعه اصلی این کوپلینگ از دو هاب آلومینیومی، فولادی یا چدنی و یک Spider الاستومری تشکیل شده است. دندانه های منحنی هاب با بازوهای لاستیک درگیر می شوند و گشتاور از طریق تنش فشاری انتقال می یابد. این ساختار قابلیت کاهش ارتعاش پیچشی و جبران محدود جابه جایی محوری، شعاعی و زاویه ای را دارد.

لاستیک کوپلینگ روتکس در سختی های مختلف Shore تولید می شود و انتخاب سختی، رابطه مستقیمی با میرایی و صلبیت پیچشی دارد. برای نمونه، الاستومر سخت تر تغییر زاویه پیچشی را کاهش می دهد، اما ضربه بیشتری به تجهیزات متصل منتقل می کند. نام ROTEX یک نام تجاری شناخته شده است؛ بنابراین هر قطعه ستاره ای مشابه از نظر ابعاد، ماده و ظرفیت لزوما با محصول اصلی سازگار نیست.

لاستیک کوپلینگ KB

لاستیک کوپلینگ KB معمولا به یک قطعه انعطاف پذیر چند پر یا چند لقمه ای گفته می شود که در کوپلینگ های صنعتی سری KB نصب می شود. با این حال، عنوان KB در بازار یک استاندارد ابعادی مستقل و جهانی محسوب نمی شود و ممکن است هر تولیدکننده آن را برای خانواده متفاوتی از کوپلینگ ها به کار ببرد. بنابراین خرید صرفا بر اساس عبارت لاستیک کوپلینگ kb احتمال خطای تطبیق را افزایش می دهد.

برای شناسایی صحیح این قطعه باید کد کامل کوپلینگ، تعداد پره، قطر خارجی، ضخامت، شکل مقطع و ابعاد محل درگیری با هاب مشخص شود. بررسی سختی Shore و نوع ماده نیز ضروری است؛ زیرا جایگزینی قطعه نرم با مدل سخت یا برعکس، رفتار دینامیکی مجموعه را تغییر می دهد.

لاستیک کوپلینگ لقمه ای

لاستیک کوپلینگ لقمه ای برخلاف مدل های یکپارچه، از چند قطعه الاستومری جداگانه تشکیل می شود که میان پین ها، فک ها یا حفره های دو نیم کوپلینگ قرار می گیرند. هر لقمه بخشی از بار محیطی را تحمل می کند و در بسیاری از طرح ها امکان تعویض قطعات بدون خارج کردن کامل هاب ها وجود دارد. این ویژگی زمان توقف تعمیراتی را کاهش می دهد.

تعداد لقمه ها، سطح تماس هر قطعه، جنس پیچ یا پین، فاصله دایره گام و فشار وارد بر الاستومر، ظرفیت نهایی کوپلینگ را تعیین می کند. لاستیک کوپلینگ لقمه ای در تجهیزات با گشتاور بالا، آسیاب ها، نوار نقاله های سنگین، فن های صنعتی و برخی گیربکس ها کاربرد دارد. استفاده از لقمه هایی با ابعاد یا سختی نامساوی باعث توزیع غیریکنواخت بار و خرابی زودرس می شود.

لاستیک کوپلینگ 6 پر

لاستیک کوپلینگ 6 پر دارای شش بازوی باربر است که به صورت متقارن در پیرامون قطعه قرار گرفته اند. هر پر میان اجزای درگیر هاب ها قرار می گیرد و با فشرده شدن، بخشی از گشتاور را منتقل می کند. تقارن شش گانه می تواند توزیع مناسبی از نیرو ایجاد کند، مشروط بر آنکه فک های کوپلینگ سالم، هم اندازه و هم محور باشند.

عبارت لاستیک کوپلینگ 6 پر به تنهایی برای سفارش دقیق کافی نیست؛ زیرا قطر، ضخامت، شکل پره ها، زاویه میان آنها و جنس ماده در مدل های مختلف متفاوت است. در زمان تعویض باید علاوه بر تعداد پر، ابعاد محل تماس و فاصله بین هاب ها نیز اندازه گیری شود.

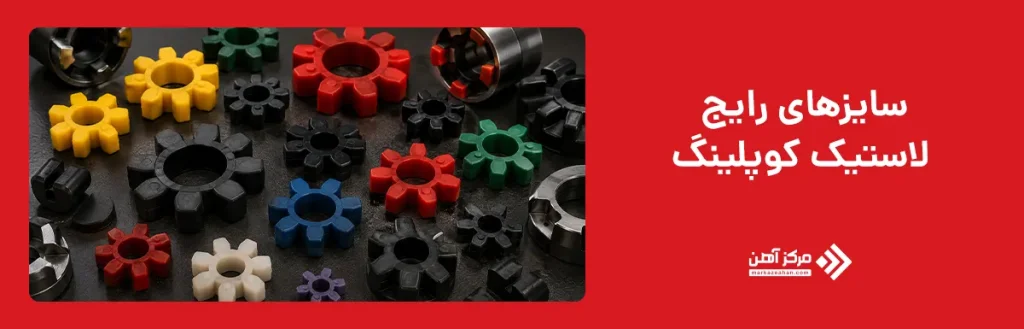

سایزهای رایج لاستیک کوپلینگ

سایز لاستیک کوپلینگ ممکن است با یک کد اسمی، قطر خارجی، مدل هاب یا شماره سری سازنده بیان شود. برای نمونه، در خانواده های مختلف کوپلینگ فکی، کدهایی مانند L035 تا L276، سایزهای متریک 14 تا 180 یا شماره های اختصاصی دیگر دیده می شود. این کدها قابل تبدیل مستقیم به یکدیگر نیستند و هر سیستم جدول ابعادی و ظرفیت گشتاور مخصوص خود را دارد. کوپلینگ های فکی تجاری می توانند از قطر شفت چند میلی متر تا حدود 200 میلی متر و از گشتاورهای بسیار کم تا چند ده هزار نیوتن متر را پوشش دهند.

جدول زیر گروه بندی عمومی سایزهای رایج بازار را نشان می دهد و جایگزین کاتالوگ سازنده نیست:

گروه سایز	قطر خارجی تقریبی الاستومر	قطر معمول شفت	محدوده کاربرد متداول	نمونه تجهیزات
بسیار کوچک	حدود 20 تا 40 میلی متر	حدود 4 تا 15 میلی متر	انتقال گشتاور کم و دور بالا	انکودر، موتور کوچک، تجهیزات آزمایشگاهی
کوچک	حدود 40 تا 65 میلی متر	حدود 10 تا 28 میلی متر	ماشین آلات سبک و پمپ کوچک	پمپ محیطی، فن کوچک، دستگاه بسته بندی
متوسط	حدود 65 تا 100 میلی متر	حدود 20 تا 50 میلی متر	انتقال قدرت عمومی صنعتی	پمپ سانتریفیوژ، میکسر، گیربکس متوسط
بزرگ	حدود 100 تا 160 میلی متر	حدود 35 تا 80 میلی متر	بار متوسط تا سنگین	کمپرسور، نوار نقاله، فن صنعتی
بسیار بزرگ	بیشتر از 160 میلی متر	حدود 60 تا 200 میلی متر	گشتاور بالا و کارکرد سنگین	معدن، فولاد، آسیاب و تجهیزات فرایندی

مقادیر جدول تقریبی هستند؛ زیرا ظرفیت واقعی تنها با قطر مشخص نمی شود. عوامل موثر بر انتخاب سایز لاستیک کوپلینگ شامل گشتاور نامی، گشتاور استارت، ضریب سرویس، سرعت دوران، قطر شفت، تعداد استارت، دمای محیط، سختی الاستومر، نوع بار، میزان ناهم محوری و محدودیت فضای نصب است. برای انتخاب مهندسی باید گشتاور طراحی از رابطه زیر محاسبه شود:

گشتاور طراحی = گشتاور کاری × ضریب سرویس × ضرایب اصلاح دما و شرایط کار

پس از محاسبه، سایزی انتخاب می شود که ظرفیت گشتاور مجاز آن در دما و سرعت مورد نظر از گشتاور طراحی بیشتر باشد. قطر سوراخ هاب، حداکثر سرعت و ظرفیت ناهم محوری نیز باید به صورت جداگانه کنترل شوند.

ویژگی های لاستیک کوپلینگ

ویژگی های عملکردی این قطعه از ترکیب هندسه و خواص مکانیکی ماده ایجاد می شوند. بنابراین دو محصول هم اندازه، در صورت تفاوت ماده اولیه یا فرایند پخت، ممکن است عمر و ظرفیت کاملا متفاوتی داشته باشند.

• قابلیت میرایی ارتعاش: کاهش دامنه نوسانات پیچشی و جلوگیری از انتقال مستقیم ضربه بین دو شفت.
• انعطاف پذیری پیچشی: ایجاد تغییر شکل کنترل شده در برابر نوسان گشتاور و بارهای لحظه ای.
• تحمل ناهم محوری محدود: جبران مقدار مشخصی از خطای محوری، شعاعی یا زاویه ای در محدوده اعلام شده سازنده.
• انتقال گشتاور به روش فشاری: در بسیاری از کوپلینگ های فکی، بازوهای الاستومر میان فک ها فشرده می شوند و نیرو را انتقال می دهند.
• سختی Shore مشخص: تعیین کننده میزان تغییر شکل، صلبیت پیچشی، ظرفیت بار و رفتار ارتعاشی قطعه.
• مقاومت خستگی: توان تحمل چرخه های متوالی فشار و آزاد شدن بدون ایجاد ترک زودرس.
• پایداری حرارتی: حفظ خواص مکانیکی در محدوده دمای کاری؛ دمای بیش از حد باعث نرم شدن، تردی یا تخریب ماده می شود.
• مقاومت شیمیایی: میزان پایداری در برابر روغن، سوخت، رطوبت، ازن، حلال ها و مواد خورنده بر اساس نوع الاستومر.
• عایق نسبی ارتعاش و صدا: کاهش انتقال صدای سازه ای بین موتور و تجهیز متحرک.
• قابلیت تعویض: امکان جایگزینی قطعه فرسوده بدون تعویض هاب ها، در صورتی که سطوح فلزی آسیب ندیده باشند.
• رفتار Fail-Safe در برخی طرح ها: در بعضی کوپلینگ های فکی، پس از تخریب الاستومر، فک های فلزی می توانند برای مدت محدود با یکدیگر درگیر شوند؛ این وضعیت فقط برای جلوگیری از قطع ناگهانی است و ادامه کار مجاز نیست.
• جرم و ممان اینرسی پایین: مناسب برای مجموعه هایی که پاسخ سریع و بار دینامیکی کنترل شده نیاز دارند.
• عدم نیاز به روانکاری: بیشتر الاستومرهای کوپلینگ بدون گریس یا روغن کار می کنند و سرویس آنها به بازرسی دوره ای محدود می شود.

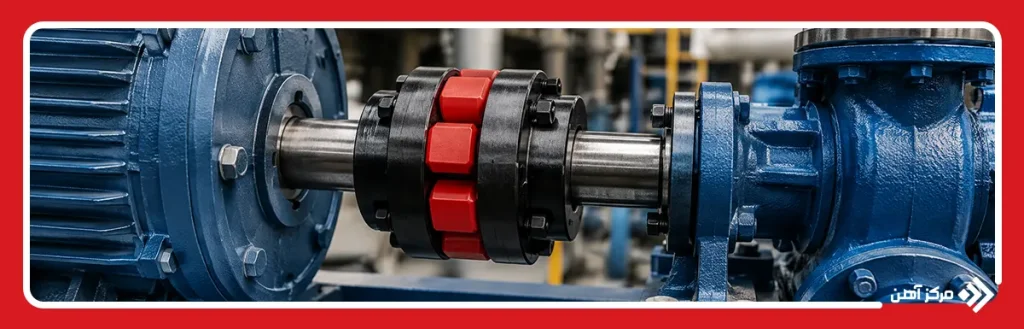

کاربرد لاستیک کوپلینگ در صنایع مختلف

کاربرد انواع لاستیک کوپلینگ صنعتی به هر سامانه ای گسترش می یابد که انتقال گشتاور همراه با کاهش ضربه یا جبران محدود خطای نصب مورد نیاز باشد. انتخاب مدل مناسب در هر صنعت باید بر اساس چرخه بار و شرایط محیطی انجام شود.

• پمپ های سانتریفیوژ، دنده ای و جابه جایی مثبت
• الکتروموتورها و ژنراتورها
• انواع گیربکس صنعتی
• کمپرسورها و دمنده ها
• فن ها و برج های خنک کننده
• میکسرها و همزن های صنعتی
• نوار نقاله ها و خطوط انتقال مواد
• دستگاه های بسته بندی و ماشین آلات چاپ
• ماشین ابزار و تجهیزات CNC
• خطوط فولاد، نورد و ریخته گری
• تجهیزات معدن و صنایع سیمان
• صنایع نفت، گاز و پتروشیمی
• صنایع آب و فاضلاب
• صنایع غذایی و دارویی
• ماشین آلات نساجی
• اکسترودرها و تجهیزات صنایع پلاستیک
• سیستم های هیدرولیک و تست بنچ
• تجهیزات کشاورزی و ماشین آلات فرایندی

مزایا و معایب لاستیک کوپلینگ

لاستیک کوپلینگ در صورت انتخاب صحیح، یک قطعه ساده اما موثر برای حفاظت از سیستم انتقال قدرت است. با این حال، محدوده کاری آن باید شناخته شود و نباید از خاصیت انعطاف پذیری آن برای پوشاندن ایرادهای نصب استفاده کرد.

مزایا

• جذب ضربه های ناشی از راه اندازی و توقف
• کاهش انتقال ارتعاش پیچشی
• محافظت از یاتاقان و شفت
• جبران محدود ناهم محوری
• عدم نیاز به روانکاری
• نصب و تعویض نسبتا آسان
• صدای کارکرد کم
• وزن پایین
• قیمت مناسب نسبت به بسیاری از کوپلینگ های تخصصی
• امکان انتخاب سختی و جنس متناسب با کاربرد
• قطع نسبی مسیر انتقال حرارت و ارتعاش
• قابلیت بازرسی ظاهری در بسیاری از مدل ها

معایب

• حساسیت به دمای بیش از محدوده مجاز
• تخریب در تماس با مواد شیمیایی ناسازگار
• ظرفیت محدود در برابر ناهم محوری زیاد
• تغییر سختی و خواص مکانیکی در طول زمان
• احتمال ترک خوردگی بر اثر خستگی
• کاهش عمر در صورت استارت های مکرر
• آسیب سریع در اثر هم راستایی نامناسب
• تفاوت ابعادی میان برندها و تولیدکنندگان
• دشواری تشخیص کیفیت ماده از روی ظاهر
• محدودیت سرعت در بعضی طراحی ها
• نیاز به توقف دستگاه برای تعویض در مدل های یکپارچه
• احتمال ایجاد لقی پیچشی پس از فرسودگی

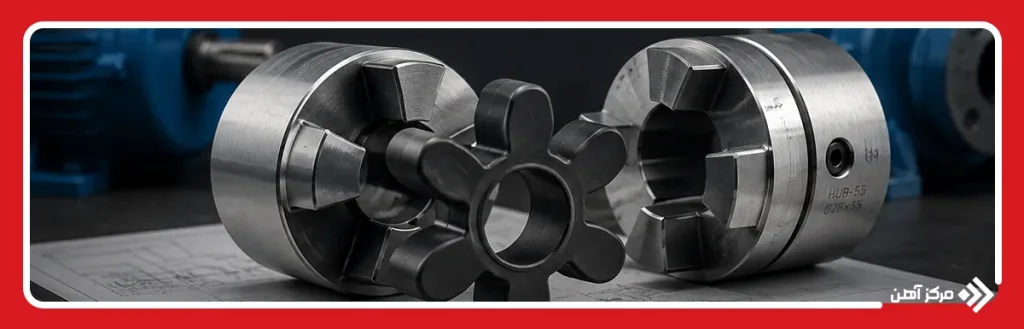

نکات مهم هنگام خرید لاستیک کوپلینگ

خرید لاستیک کوپلینگ باید بر اساس داده های واقعی تجهیز انجام شود. انتخاب از روی رنگ، تعداد پره یا شباهت ظاهری می تواند باعث شکست قطعه، آسیب هاب و توقف خط تولید شود.

• مشخص کردن برند و کد کامل کوپلینگ
• اندازه گیری قطر خارجی و داخلی
• کنترل ضخامت یا عرض محوری
• شمارش دقیق پره ها یا لقمه ها
• بررسی شکل و شعاع مقطع بازوها
• تطبیق ابعاد با هاب موجود
• تعیین گشتاور نامی و گشتاور راه اندازی
• محاسبه ضریب سرویس
• کنترل سرعت دوران
• بررسی تعداد استارت و توقف در ساعت
• مشخص کردن نوع بار ثابت، ضربه ای یا رفت و برگشتی
• تعیین دمای محیط و دمای واقعی محل کوپلینگ
• بررسی تماس با روغن، سوخت، اسید یا حلال
• انتخاب جنس NBR، PU یا الاستومر تخصصی
• کنترل سختی Shore قطعه
• بررسی ظرفیت ناهم محوری مجاز
• تطبیق قطر سوراخ هاب با شفت
• بررسی فاصله صحیح میان دو هاب
• توجه به جهت نصب و فضای انبساط الاستومر
• ارزیابی ترک، تخلخل، پلیسه و ناهماهنگی ابعادی
• خرید قطعات یک مجموعه از یک تولیدکننده
• خودداری از ترکیب لقمه های نو و فرسوده
• دریافت جدول ظرفیت گشتاور و دمای کاری
• نگهداری نمونه قبلی یا نقشه ابعادی برای تطبیق
• بررسی اصالت محصول در مدل های برند مانند ROTEX
• تعویض هم زمان قطعه معیوب و اصلاح علت خرابی

انتخاب نهایی انواع لاستیک کوپلینگ باید با توجه به کل سامانه انتقال قدرت انجام شود. قطعه ای که تنها از نظر ابعاد درون هاب قرار می گیرد، لزوما از نظر گشتاور، سختی، دما و رفتار دینامیکی مناسب نیست. برای جلوگیری از خرابی تکراری، ابتدا علت فرسودگی قطعه قبلی مانند ناهم محوری، اضافه بار، دمای بالا، آلودگی روغنی یا فاصله نصب اشتباه شناسایی شود و سپس لاستیک جایگزین بر اساس کاتالوگ فنی انتخاب گردد.
