سپر کوبی (شیت پایل کوبی) چیست و چه مزایایی دارد؟

سپر کوبی یا شیت پایل کوبی یکی از روش های پرکاربرد برای پایدارسازی گود در پروژه های عمرانی است. در این روش، قطعات باریک و بلندی به نام سپر (Sheet Pile) در خاک کوبیده می شوند تا دیواری پیوسته برای مهار فشار جانبی خاک و آب ایجاد شود. این قطعات معمولاً فلزی، بتنی یا چوبی هستند و با زبانه و قفل به یکدیگر متصل می شوند. اجرای درست این روش به نوع خاک، عمق گود و سطح آب زیرزمینی بستگی دارد. این فناوری به دلیل سادگی، سرعت بالا و ایمنی زیاد در گودبرداری ها محبوب شده است. در پروژه هایی که محدودیت فضا وجود دارد، سپر کوبی باعث کاهش خطر ریزش دیواره ها و تغییرشکل سازه های مجاور می شود. همچنین عواملی مانند قیمت آهن در انتخاب نوع سپر فلزی مؤثر است، زیرا بخش مهمی از هزینه ها به مصالح فلزی مربوط می شود.

مهم ترین مزیت سپرکوبی، سرعت اجرا و قابلیت استفاده مجدد از سپرها در پروژه های دیگر است. برخلاف روش هایی مانند دیوار دیافراگمی، در این روش نیاز به حفاری گسترده وجود ندارد و لرزش و صدای ناشی از آن نیز با دستگاه های مدرن قابل کنترل است. علاوه براین، شیت پایل کوبی به عنوان سپر کوبی سازه نگهبان می تواند در ترکیب با مهارهای افقی، پایداری مضاعف ایجاد کند. سپر کوبی برای محیط های شهری، اسکله ها و پروژه های آبی بسیار کارآمد است. در نهایت، آگاهی از هزینه های مرتبط از جمله قیمت تیرآهن و نوع مصالح کمک می کند تا اجرای پروژه اقتصادی تر و دقیق تر انجام شود. در این مقاله با سپر کوبی و انواع آن، کاربردها، روش اجرا، مزایا و معایب آن به طور کامل آشنا می شوید.

سپرکوبی چیست؟

شيت پايل چيست و سپرکوبی چگونه کار می‌ کند؟ شیت‌ پایل (Sheet Pile) دیواره‌ ای باریک و پیوسته از ورق‌ های قفل‌ شونده است که با دستگاه سپر کوبی در خاک رانده می‌شود تا فشار جانبی خاک و آب مهار شود. در این روش، اعضایی باریک به نام سپر با استفاده از دستگاه سپر کوبی در خاک کوبیده می شوند تا فشار جانبی خاک و آب را مهار کنند.

این دیواره معمولاً در پروژه های گودبرداری شهری، اسکله ها، سدها و سازه های نگهبان کاربرد دارد. بسته به نوع خاک و محدودیت های محیطی، اجرای سپرکوبی می تواند به صورت کوبشی، لرزشی یا با حفاری محدود انجام شود. در گودهای شهری، مهندسان بین دو روش سپر کوبی در گودبرداری و شمع کوبی در گودبرداری انتخاب می کنند؛ اولی برای ایجاد دیوار پیوسته و دومی برای انتقال بار به عمق بیشتر مناسب است.

سپرکوبی از نظر عملکرد، هم زمان نقش سازه نگهبان و عایق آب را ایفا می کند. این روش با قفل شدن سپرها به یکدیگر، مانع ورود آب و خاک به داخل گود می شود و پایداری جانبی را حفظ می کند. تاریخچه و مبانی روش سپرکوبی نشان می دهد که از بیش از صد سال پیش در پروژه های آبی و ساحلی مورد استفاده بوده و امروزه در طراحی مدرن گودها جایگاه مهمی دارد. سپر کوب چیست؟ عنصری باریک با مقاومت خمشی بالا که در خاک فرو می رود و با همسایه هایش دیواری مقاوم تشکیل می دهد.

روش اجرای سپر کوبی

درک درست از روش اجرای سپر کوبی برای موفقیت پروژه های عمرانی بسیار مهم است. اجرای این روش معمولاً با آماده سازی زمین و جانمایی دقیق محل سپرها آغاز می شود. در گام نخست، مسیر دیوار مشخص و تراز می شود تا زاویه نصب هر سپر دقیق باشد. سپس با استفاده از دستگاه سپر کوبی شامل چکش دیزلی، هیدرولیکی یا ویبره ای، قطعات سپر به صورت عمودی در خاک کوبیده می شوند.

انتخاب نوع دستگاه به سختی خاک و عمق نفوذ موردنیاز بستگی دارد. در زمین های سست از روش کوبش ضربه ای و در مناطق شهری از کوبش لرزشی برای کاهش صدا و لرزش استفاده می شود. در برخی پروژه ها نیز، پیش حفاری محدود برای تسهیل نفوذ سپرها انجام می گیرد. سپرکوبی در خاک با کنترل مداوم عمق و راستای سپرها انجام می شود تا دیواری یکنواخت و پایدار شکل گیرد.

پس از پایان سپر کوبی، کنترل عمق، قفل ها و تراز نهایی انجام می شود تا هیچ درزی بین سپرها باقی نماند. در پروژه های عمیق، سپرکوبی با نصب اعضای تقویتی مثل کمرکش افقی، مهار متقابل یا انکر همراه است تا فشار جانبی خاک متعادل شود. در واقع، سپر کوبی در گودبرداری تنها کوبیدن سپر نیست بلکه مجموعه ای از مراحل دقیق برای اطمینان از ایمنی سازه نگهبان است.

در صورت وجود آب زیرزمینی، درزهای سپرها با نوارهای لاستیکی یا دوغاب مخصوص آب بندی می شوند. در نهایت، کنترل تغییرشکل های جانبی و نشست زمین اطراف گود از طریق ابزار دقیق انجام می شود. اجرای صحیح شیت پایل کوبی با برنامه ریزی دقیق، کاهش لرزش و رعایت ایمنی کارگران همراه است و تضمین می کند که سازه به صورت پایدار و ایمن عمل کند.

کاربرد سپر کوبی

کاربردهای سپرکوبی در پروژه های عمرانی بسیار گسترده است و به عنوان یکی از روش های مؤثر در پایدارسازی گود و کنترل فشار خاک شناخته می شود. در پروژه های شهری که فضا محدود است، استفاده از شیت پایل کوبی یا همان سپر فلزی، مانع ریزش دیواره ها می شود و امنیت ساختمان های مجاور را حفظ می کند. در پروژه های آبی نیز، مانند احداث اسکله، بندر، سد و سازه های ساحلی، از دیوار سپر برای جلوگیری از نفوذ آب و فرسایش خاک استفاده می شود.

همچنین در سازه های موقت مانند حائل های حفر کانال، دیوارهای نگهبان یا پایدارسازی کنار پل ها، روش سپر کوبی انتخابی سریع و اقتصادی است. در خاک های نرم یا اشباع، سپرها عملکردی مشابه دیوار آب بند دارند و از بالا آمدن آب زیرزمینی جلوگیری می کنند. این روش به دلیل سرعت اجرا و قابلیت جمع آوری مصالح پس از اتمام کار، مورد توجه پیمانکاران قرار گرفته است.

در مناطق ساحلی یا پروژه هایی که با فشار جانبی آب سروکار دارند، استفاده از شیت پایل مزایای زیادی دارد. برای مثال، در احداث اسکله ها، سپرها مرز خاک و آب را مشخص کرده و در برابر فشار افقی مقاومت می کنند. در پروژه های زیرزمینی مانند تونل یا مترو نیز می توان از سپرکوبی به عنوان دیواره محافظ استفاده کرد. این روش همچنین در جلوگیری از لغزش زمین در کنار جاده ها و شیب های تند کاربرد دارد.

با توجه به تاریخچه و مبانی روش سپرکوبی، مشخص شده که این فناوری نه تنها در پروژه های بزرگ مقیاس، بلکه در گودبرداری های کوچک شهری نیز مؤثر است. در مجموع، سپر کوبی در خاک به عنوان روشی انعطاف پذیر و ایمن، یکی از بهترین انتخاب ها برای حفظ پایداری در محیط های مختلف محسوب می شود.

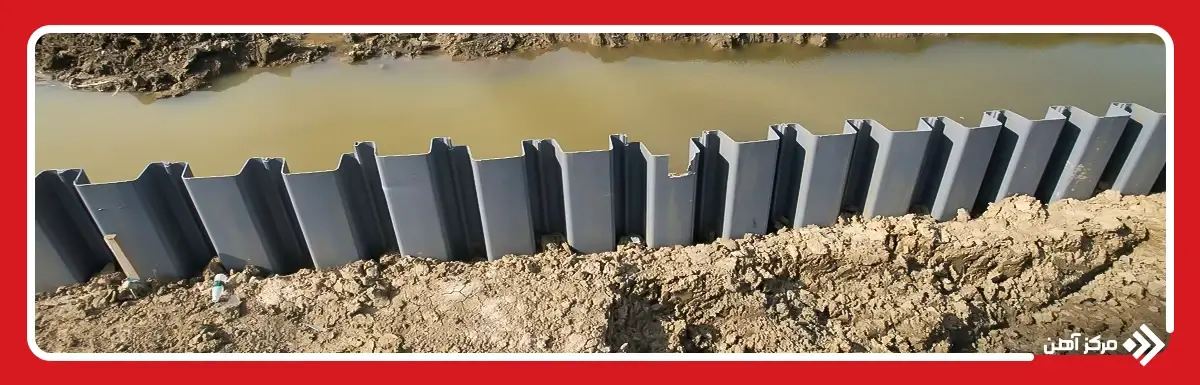

پایدارسازی گود به روش سپرکوبی

در پروژه های شهری، پایدارسازی گود به روش سپر کوبی یکی از مطمئن ترین راه ها برای جلوگیری از ریزش دیواره ها و حفظ ایمنی اطراف گود است. در این روش، سپرها به صورت ردیفی در اطراف گود کوبیده می شوند تا دیواری مقاوم در برابر فشار جانبی خاک و آب ایجاد شود. این دیوار مانع از حرکت افقی خاک و نشست زمین می شود و در نتیجه، خطر آسیب به ساختمان های مجاور به حداقل می رسد.

استفاده از شیت پایل کوبی در گودهای با عمق متوسط بسیار رایج است، زیرا هم سریع اجرا می شود و هم فضای زیادی اشغال نمی کند. در زمین های نرم یا ماسه ای نیز سپر کوبی در گودبرداری به دلیل قفل شدن دقیق سپرها، پایداری قابل توجهی فراهم می کند. برای کنترل فشارهای اضافی، معمولاً از مهارهای متقابل یا کمرکش های افقی استفاده می شود تا نیروی وارده به سپرها توزیع یکنواختی داشته باشد.

در فرآیند اجرای این روش، بررسی نوع خاک و سطح آب زیرزمینی اهمیت زیادی دارد. اگر خاک دارای لایه های سست یا اشباع باشد، سپرها باید تا عمق بیشتری کوبیده شوند تا به ناحیه مقاوم برسند. مهندسان هنگام طراحی، با استفاده از تحلیل های عددی، طول و ضخامت بهینه سپر را مشخص می کنند.

روش سپر کوبی در گودبرداری زمانی بیشترین کارایی را دارد که نصب سپرها با دقت بالا و در راستای عمودی انجام شود. از نظر اقتصادی نیز، به دلیل امکان بازیافت سپرهای فلزی، هزینه نهایی کاهش می یابد. علاوه برآن، اجرای این روش در مناطق شهری با دستگاه های لرزشی پیشرفته انجام می شود تا لرزش و صدا کم شود و مزاحمتی برای ساکنان اطراف ایجاد نکند.

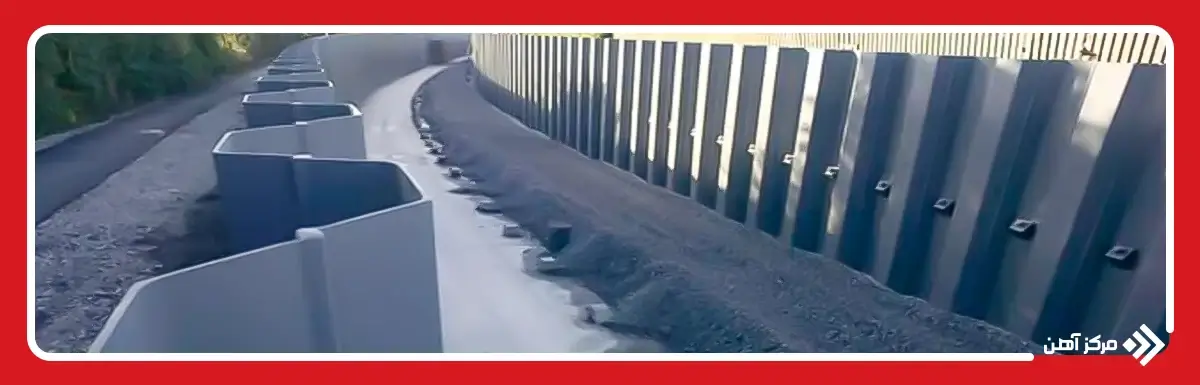

سازه نگهبان به روش سپرکوبی

در بسیاری از پروژه های عمرانی، سپرکوبی به عنوان سازه نگهبان برای محافظت از گود یا تاسیسات زیرزمینی استفاده می شود. سپر کوبی سازه نگهبان با ایجاد دیواره ای موقت یا دائمی، فشار خاک و آب را مهار می کند و اجازه نمی دهد دیواره ها دچار تغییرشکل یا فروپاشی شوند. این روش زمانی انتخاب می شود که فضای اطراف گود محدود باشد یا سازه های حساس در نزدیکی محل حفاری قرار داشته باشند. سپرهای فلزی یا بتنی پس از کوبیده شدن، با نصب اعضای افقی مثل تیرهای فولادی یا کمرکش ها تقویت می شوند تا پایداری کامل حاصل شود. طراحی این نوع سازه ها باید بر اساس مقاومت خمشی سپر، شرایط زمین و عمق گود انجام گیرد.

از مزیت های اصلی استفاده از سپر کوبی به عنوان سازه نگهبان، اجرای سریع و قابلیت ترکیب با سیستم های مهار متقابل است. در مواقعی که عمق گود زیاد است، استفاده از مهار یا انکر، بار جانبی را به لایه های مقاوم خاک منتقل می کند. سپر کوبی چیست؟ دیواری باریک اما مقاوم است که با اتصال قفل دار، یکپارچگی سازه ای ایجاد می کند و در کنار مهاربندی، تعادل گود را حفظ می نماید. در پروژه های موقت، پس از اتمام عملیات زیرزمینی می توان سپرها را از خاک خارج کرد و در پروژه های دیگر به کار گرفت. همین ویژگی باعث می شود که روش سپرکوبی نه تنها از نظر فنی، بلکه از لحاظ اقتصادی نیز برای اجرای سازه نگهبان مقرون به صرفه باشد.

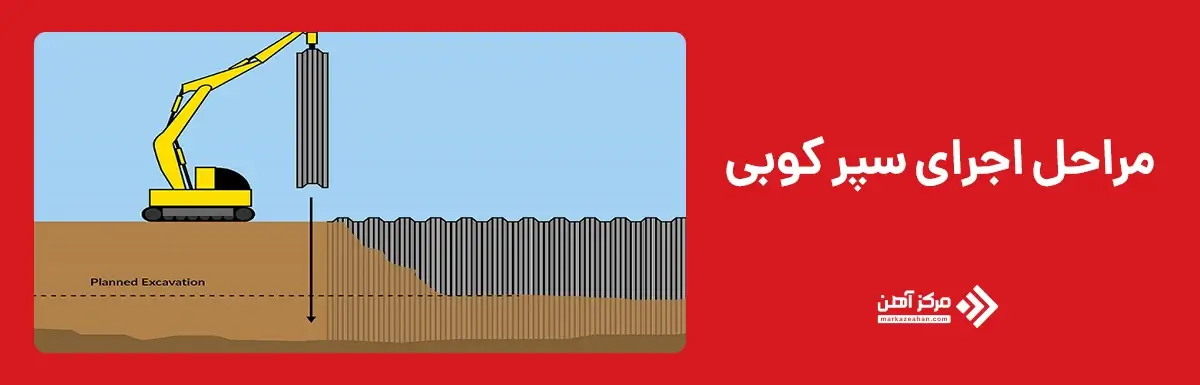

مراحل اجرای سپر کوبی

اجرای درست سپرکوبی نیازمند رعایت یک توالی دقیق و اصولی است تا دیوار سپر بتواند فشار خاک و آب را به درستی تحمل کند. در هر پروژه، قبل از شروع عملیات، مطالعات ژئوتکنیک برای تعیین نوع خاک، سطح آب زیرزمینی و شرایط محیطی انجام می شود. سپس مهندسان بر اساس نتایج این بررسی ها، نوع سپر (چوبی، بتنی یا فلزی)، روش کوبش و تجهیزات مناسب را مشخص می کنند. طراحی دقیق شیت پایل با استفاده از نرم افزارهای تحلیل سازه انجام می شود تا طول و سختی مقاطع متناسب با شرایط زمین انتخاب گردد. در مرحله اجرا، دقت در تراز و راستای سپرها اهمیت زیادی دارد، زیرا کوچک ترین انحراف می تواند پایداری دیوار را کاهش دهد. روش اجرای سپر کوبی معمولاً شامل چند مرحله مشخص است: آماده سازی محل، کوبش یا حفاری اولیه، عملیات خاک برداری، نصب اعضای مهاربندی و در نهایت، کنترل و آب بندی دیوار. هر مرحله باید با نظارت دقیق و کنترل لرزش همراه باشد تا آسیبی به ساختمان های مجاور نرسد. استفاده از دستگاه های مدرن سپر کوب باعث افزایش دقت و کاهش آلودگی صوتی می شود. در ادامه، چهار گام اصلی اجرای سپر کوبی را بررسی می کنیم.

کوبش یا حفاری
نخستین گام در روش اجرای سپر کوبی، کوبش یا در صورت نیاز حفاری موضعی برای جاگذاری سپرهاست. بسته به نوع خاک و محدودیت های پروژه، از چکش های هیدرولیکی، دیزلی یا دستگاه ویبره استفاده می شود. در زمین های سخت یا سنگی، پیش حفاری به منظور تسهیل نفوذ سپرها انجام می شود. در خاک های نرم، سپرها بدون پیش حفاری مستقیماً کوبیده می شوند تا خاک متراکم تر شود و مقاومت جانبی افزایش یابد. عمق نفوذ باید به گونه ای باشد که سپر تا لایه مقاوم زیرین برسد تا دیوار پایداری لازم را داشته باشد. هنگام کوبش، موقعیت عمودی سپر با تراز و لیزر کنترل می شود تا در امتداد طراحی نصب گردد. در گودهای عمیق، از سپرهای بلندتر یا متصل شده استفاده می شود تا تمام ارتفاع گود پوشش داده شود. پس از اتمام کوبش، بررسی اتصال قفل ها اهمیت دارد تا هیچ درزی باز نماند و دیواره نفوذناپذیر شکل بگیرد.

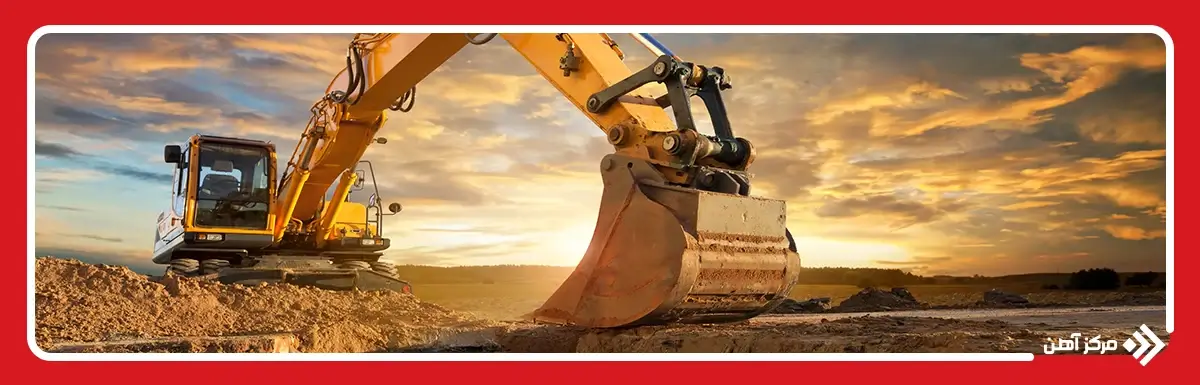

عملیات خاک برداری
پس از اتمام کوبش، مرحله دوم یعنی خاک برداری آغاز می شود. در این مرحله، خاک از داخل محدوده گود به صورت مرحله ای و لایه لایه برداشت می شود تا فشار جانبی خاک روی سپرها به صورت تدریجی منتقل گردد. خاک برداری نباید سریع انجام شود، زیرا ممکن است باعث تغییرشکل ناگهانی سپرها شود. سپر کوبی گودبرداری معمولاً همراه با نظارت مهندسی انجام می شود تا تعادل بین فشار فعال و غیرفعال خاک حفظ شود. اگر در حین خاک برداری سطح آب زیرزمینی بالا باشد، از پمپ یا سیستم زهکشی استفاده می شود تا فشار هیدرواستاتیکی کاهش یابد. در زمین های سست یا اشباع نیز کنترل رطوبت و جلوگیری از شسته شدن خاک بسیار مهم است. مرحله خاک برداری یکی از حساس ترین بخش های روش سپر کوبی در گودبرداری محسوب می شود، زیرا هر خطای اجرایی می تواند باعث جا به جایی یا نشست دیوار سپر شود.

اجرای کمرکش افقی
در گودهای متوسط و عمیق، پس از هر مرحله خاک برداری، اعضایی به نام کمرکش افقی یا استرات بین دیواره های مقابل نصب می شوند تا نیروی جانبی خاک به طور متعادل به دو طرف منتقل شود. این مرحله نقش بسیار مهمی در افزایش پایداری دارد. جنس کمرکش ها معمولاً از فولاد یا تیرآهن است و انتخاب نوع آن به عمق گود و میزان فشار وارد بر دیواره بستگی دارد. در صورت استفاده از سپرهای فلزی، اتصال این اعضا با جوش یا پیچ انجام می شود. اجرای دقیق این مرحله باعث می شود دیوار سپر تحت خمش زیاد قرار نگیرد و تغییرشکل ها به حداقل برسد. کنترل فاصله بین استرات ها و بررسی تغییر طول آن ها نیز بخشی از نظارت مهندسی است. در پروژه هایی که در فضای محدود انجام می شوند، نصب کمرکش ها باید به گونه ای باشد که مانع عملیات بعدی نشود و مسیر کارگاه را مسدود نکند.

مهارگذاری یا میخ کوبی
در برخی پروژه ها که عمق گود زیاد یا فشار جانبی بالا باشد، از سیستم مهارگذاری یا میخ کوبی برای تقویت دیواره سپر استفاده می شود. در این روش، کابل ها یا میل مهارهایی به سپر متصل و درون خاک مقاوم فرو برده می شوند تا بار جانبی را به لایه های عمیق تر منتقل کنند. اجرای مهار باید با زاویه و طول مشخص انجام شود تا نیروی کششی در تمام طول مهار به درستی توزیع گردد. دوغاب ریزی درون گمانه ها باعث افزایش چسبندگی بین مهار و خاک می شود. ترکیب سپرکوبی با مهارگذاری، یکی از روش های مؤثر برای پایدارسازی گود در پروژه های عمیق است. در این مرحله، با کنترل نیروهای وارد بر سپرها و بررسی عملکرد مهارها، اطمینان حاصل می شود که دیوار سپر توان تحمل کامل فشار خاک و آب را دارد.

انواع سپرها در روش سپر کوبی

در هر پروژه عمرانی، انتخاب نوع سپر مناسب از مهم ترین بخش های طراحی و اجرای روش سپر کوبی است؛ زیرا نوع سپر با توجه به ویژگی های مکانیکی و اقتصادی خاص، نقش اساسی در پایداری و دوام دیوار نگهبان دارد. سپرها از نظر عملکرد و ساختار به گونه های مختلفی تقسیم می شوند که هرکدام ویژگی خاصی در انتقال نیرو، مقاومت خمشی و نحوه اتصال دارند. مهندسان در مرحله طراحی، با تحلیل نوع خاک، عمق گود و فشار جانبی، تعیین می کنند که چه نوع سپری برای شرایط موجود مناسب تر است.

برای مثال، در خاک های سست معمولاً از سپرهایی با مقطع قفل دار و نفوذپذیری کم استفاده می شود تا مانع جا به جایی جانبی شوند. در مقابل، در زمین های متراکم یا خشک، سپرهای سبک تر یا قابل بازیافت به کار می روند. همچنین در شیت پایل کوبی، هندسه مقطع و ضخامت سپر نقش زیادی در ظرفیت باربری و پایداری نهایی دارد. سپرها ممکن است به صورت پیش ساخته یا در محل نصب تولید شوند و بسته به نیاز، موقت یا دائمی باشند. در کل، هدف از تنوع در طراحی سپرها، سازگاری با شرایط متفاوت خاک و کنترل تغییر شکل هاست تا ایمنی گود و سازه های مجاور تضمین شود. نوع سپر باید به گونه ای انتخاب شود که هم از نظر مقاومت خمشی مناسب باشد و هم در برابر خوردگی و نفوذ آب دوام داشته باشد.

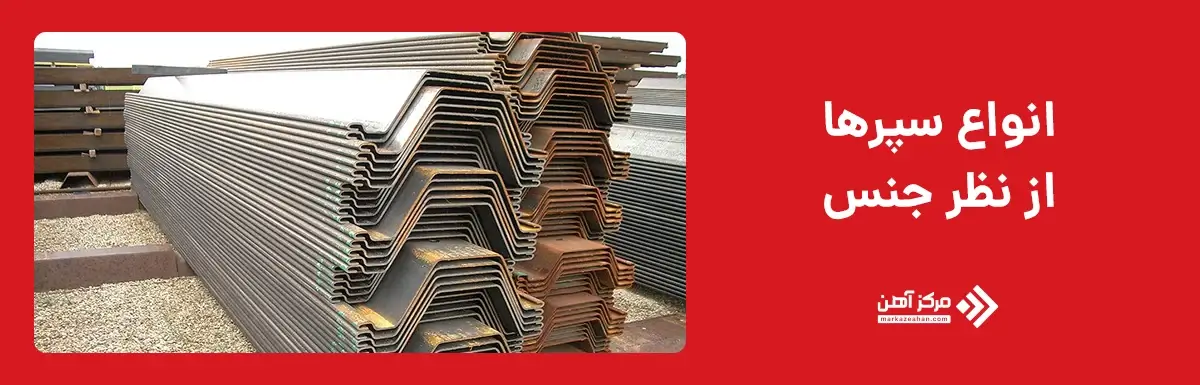

انواع سپر از نظر جنس

در روش سپر کوبی، سپرها بر اساس جنس به سه گروه اصلی چوبی، بتنی و فلزی تقسیم می شوند. انتخاب نوع سپر به شرایط خاک، عمق گود، دوام مورد نیاز و بودجه پروژه بستگی دارد. سپرهای چوبی سبک و ارزان اند و برای پروژه های موقت یا گودهای کم عمق مناسب اند. سپرهای بتنی مقاومت بالایی در برابر رطوبت و خوردگی دارند و در سازه های دائمی مانند اسکله ها و دیوارهای آبی استفاده می شوند.

اما رایج ترین و مقاوم ترین نوع، سپر فلزی است که به دلیل استحکام زیاد و امکان استفاده مجدد، در پروژه های شهری و صنعتی کاربرد گسترده دارد. مهندسان معمولاً با توجه به روش اجرای سپر کوبی و شرایط ژئوتکنیکی، بهترین جنس را انتخاب می کنند تا ضمن پایداری مطلوب، هزینه ها نیز بهینه شود. در مجموع، شناخت دقیق انواع سپر از نظر جنس، اولین گام در طراحی اصولی و اجرای ایمن شیت پایل کوبی محسوب می شود. در ادامه سپرها را از نظر جنس، بررسی می کنیم:

سپر چوبی
در گذشته، سپر چوبی یکی از متداول ترین انواع سپر در پروژه های کوچک و موقت بود. این نوع سپر به دلیل سبک بودن و قیمت پایین، هنوز هم در گودهای کم عمق یا خاک های نرم به کار می رود. سپرهای چوبی معمولاً از چوب های مقاوم مانند کاج یا بلوط ساخته می شوند و ضخامت آن ها متناسب با فشار جانبی خاک انتخاب می گردد.

مزیت اصلی آن سهولت نصب و جا به جایی است، اما عمر مفید کمی دارد و در برابر پوسیدگی و حشرات مقاوم نیست. در پروژه هایی که رطوبت زیاد است، این سپرها دوام کمتری دارند و ممکن است در برابر فشار خاک دچار تغییرشکل شوند. با وجود این، در پروژه های موقتی که هزینه پایین اهمیت دارد، سپر چوبی همچنان گزینه ای مقرون به صرفه محسوب می شود.

سپر بتنی
سپر بتنی نوعی دیگر از سپرهاست که به صورت پیش ساخته یا در محل اجرا می شود. این سپرها مقاومت بالایی در برابر خوردگی و شرایط محیطی دارند و برای پروژه های دائمی یا نیمه دائمی مناسب اند. در ساخت آن ها از بتن مسلح با میلگرد یا کابل فولادی استفاده می شود تا مقاومت خمشی افزایش یابد.

سپرکوبی در خاک با سپر بتنی معمولاً به کمک دستگاه های قدرتمندتر انجام می شود، زیرا وزن زیاد دارد. این نوع سپر در پروژه های آبی، اسکله ها و دیواره های ساحلی کاربرد فراوان دارد. عیب اصلی آن وزن زیاد و دشواری جا به جایی است، اما در محیط هایی که دوام طولانی مدنظر است، انتخابی ایده آل محسوب می شود. همچنین امکان ترکیب آن با سپرهای فلزی در نقاط بحرانی وجود دارد تا استحکام کلی دیوار افزایش یابد.

سپر فلزی
سپر فلزی یا شیت پایل فلزی رایج ترین نوع سپر در پروژه های مدرن است. این سپرها از فولاد با مقاومت بالا ساخته می شوند و دارای قفل هایی دقیق برای اتصال کامل بین قطعات هستند. یکی از مزیت های بزرگ سپر فلزی، قابلیت بازیافت و استفاده مجدد پس از پایان پروژه است. علاوه براین، انعطاف پذیری و مقاومت زیاد در برابر فشار جانبی خاک و آب باعث شده این نوع سپر در پروژه های شهری و صنعتی بسیار پرکاربرد باشد.

سپر کوبی چیست؟ در اینجا یعنی نصب ورق های فولادی باریک در خاک برای ایجاد دیواری پایدار و نفوذناپذیر. در طراحی آن، ضخامت و شکل مقطع سپر بر اساس عمق گود و بار وارد انتخاب می شود. با وجود هزینه اولیه نسبتاً بالا، دوام زیاد و امکان استفاده مکرر، سپر فلزی را به گزینه ای اقتصادی در بلندمدت تبدیل کرده است.

انواع سپر از نظر شکل ظاهری

در روش سپرکوبی، شکل ظاهری مقطع سپر نقش تعیین کننده ای در رفتار سازه ای، انتقال نیرو و نحوه قفل شدن آن دارد. هر نوع سپر بر اساس نیاز پروژه، فشار خاک، عمق گود و نوع زمین انتخاب می شود. مهندسان برای دستیابی به بیشترین مقاومت و کمترین تغییرشکل، مقاطع خاصی طراحی کرده اند که شامل سپرهای Z شکل، U شکل، جان تخت و تاوه ای است. شکل سپر بر نحوه انتقال نیرو و اتصال بین قطعات اثر می گذارد.

برای مثال، مقاطع Z شکل به دلیل قرارگیری جان در محور نیرو، مقاومت خمشی بیشتری دارند، در حالی که سپرهای U شکل به خاطر انحنای بیشتر، در برابر فشارهای موضعی بهتر عمل می کنند. در پروژه های آبی و اسکله ها، انتخاب مقطع مناسب اهمیت زیادی دارد، زیرا فشار جانبی آب در عمق زیاد متفاوت است. انتخاب شکل سپر باید با درنظرگرفتن طراحی شیت پایل و نحوه اجرای آن صورت گیرد تا هم پایداری سازه حفظ شود و هم هزینه اجرا افزایش نیابد. در ادامه با انواع رایج سپر از نظر شکل آشنا می شویم.

سپرهای Z شکل
سپرهای Z شکل پرکاربردترین نوع در پروژه های عمرانی و صنعتی هستند. در این نوع سپر، جان در راستای نیروهای وارده قرار دارد و همین موضوع موجب افزایش مقاومت خمشی می شود. قفل ها در کناره های مقطع تعبیه شده اند و هنگام نصب، یک دیواره پیوسته و منسجم تشکیل می دهند. این مقاطع معمولاً از فولاد مقاوم ساخته می شوند و در شیت پایل کوبی برای گودهای عمیق، اسکله ها و دیواره های ساحلی به کار می روند. یکی از مزایای بزرگ این شکل، توانایی انتقال بار زیاد در سطح مقطع کم است. همچنین به دلیل شکل متقارن، توزیع تنش در آن یکنواخت تر است و در برابر خمش مقاومت بالایی دارد. در پروژه های بزرگ، از این نوع سپر برای سپرکوبی در خاک های با مقاومت پایین نیز استفاده می شود.

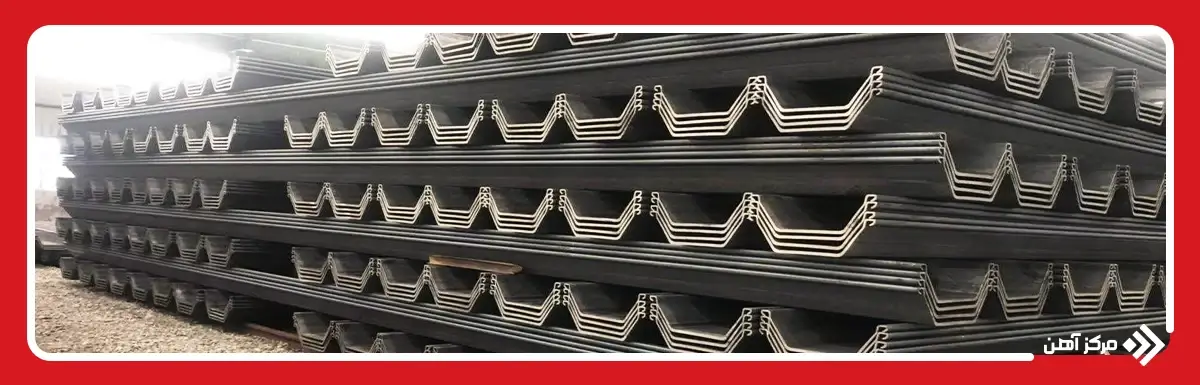

سپرهای U شکل
سپرهای U شکل از قدیمی ترین و متداول ترین مقاطع در سپر کوبی هستند. این نوع سپر دارای انحنا در جان است که باعث افزایش سختی جانبی و مقاومت موضعی می شود. قفل های آن در دو طرف جان قرار دارند و به صورت جفتی نصب می شوند. یکی از ویژگی های مهم این مقاطع، سهولت نصب و خارج سازی در پروژه های موقت است. سپرهای U شکل معمولاً در پروژه هایی استفاده می شوند که نیاز به دیواره ای با انعطاف متوسط وجود دارد.

در روش اجرای شیت پایل، این نوع سپر برای خاک های با تراکم متوسط و گودهای کم عمق گزینه ای مناسب است. هزینه تولید و نصب آن نسبت به Z شکل کمتر است، اما در برابر خمش های بزرگ مقاومت کمتری دارد. با این حال، به دلیل تطبیق پذیری بالا، در بسیاری از پروژه های شهری از این نوع استفاده می شود.

سپرهای جان تخت
سپرهای جان تخت دارای مقطع ساده و بدون انحنا هستند. این نوع سپر بیشتر در پروژه هایی استفاده می شود که نیاز به دیوارهای سبک یا موقت وجود دارد. مقاومت خمشی آن ها کمتر از انواع Z و U است، اما در شرایطی که فشار جانبی زیاد نیست، عملکرد مناسبی دارند.

از مزیت های این نوع، وزن کم و امکان اتصال سریع است. در سپرکوبی در خاک های نرم یا برای کنترل فرسایش در کنار رودخانه ها، از سپرهای جان تخت استفاده می شود. به دلیل سطح صاف آن، آب بندی بین قفل ها راحت تر انجام می شود. البته به دلیل شکل ساده، پایداری آن ها در گودهای عمیق محدود است و معمولاً در ترکیب با استرات یا مهار به کار می روند.

سپرهای تاوه ای شکل
سپرهای تاوه ای شکل (یا کاسه ای) مقاطعی هستند که دارای قوس عمیق در جان اند و معمولاً برای شرایط خاص طراحی می شوند. این سپرها در برابر خمش و پیچش عملکرد فوق العاده ای دارند و برای پروژه هایی با فشار بالا مانند اسکله ها، سدها یا دیوارهای حائل عمیق به کار می روند. شیت پایل کوبی با این نوع سپر نیازمند دقت بالاتری است، زیرا وزن بیشتر و شکل خاصی دارد.

در پروژه هایی که مقاومت خمشی بالا و نفوذناپذیری در برابر آب لازم است، این نوع انتخاب می شود. عیب آن هزینه تولید بالاتر و دشواری در حمل و نصب است، اما در مقابل، طول عمر زیاد و استحکام عالی ارائه می دهد. در واقع، سپرکوبی در خاک با مقاطع تاوه ای شکل، یکی از پیشرفته ترین شیوه های پایدارسازی در پروژه های بزرگ مقیاس محسوب می شود.

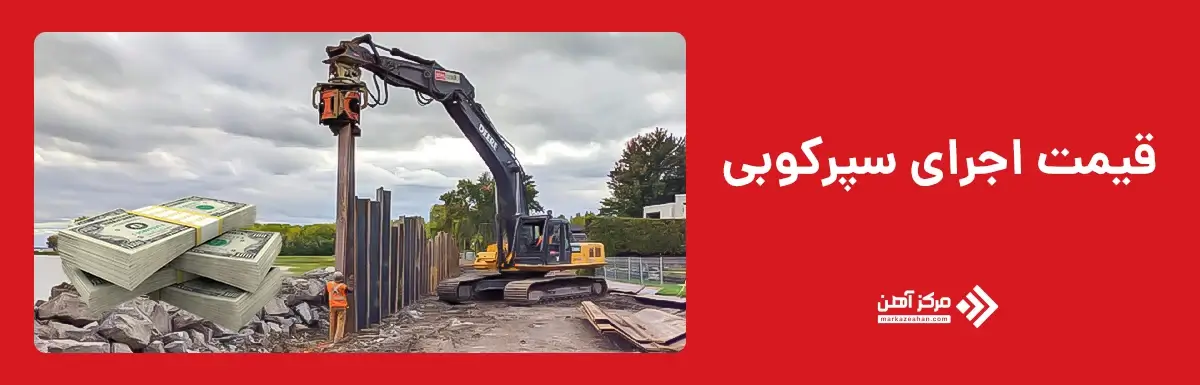

قیمت اجرای سپرکوبی

هزینه یا قیمت اجرای سپرکوبی به عوامل مختلفی بستگی دارد و نمی توان برای همه پروژه ها عدد ثابتی اعلام کرد. مهم ترین عامل، نوع سپر مورد استفاده است. سپرهای فلزی معمولاً گران تر از نوع بتنی یا چوبی هستند، اما دوام و قابلیت استفاده مجدد بالایی دارند. عمق گود، سختی خاک، سطح آب زیرزمینی و محدودیت های محیطی نیز در تعیین قیمت مؤثرند.

در خاک های سخت یا سنگی، نیاز به پیش حفاری یا استفاده از دستگاه های قدرتمندتر وجود دارد که هزینه را افزایش می دهد. علاوه بر مصالح، هزینه حمل و نقل و نصب نیز باید در نظر گرفته شود. در پروژه های شهری که محدودیت فضا یا ترافیک دارند، ممکن است به تجهیزات خاص یا زمان اجرای شبانه نیاز باشد، که هزینه نهایی را بیشتر می کند. در نتیجه، قیمت نهایی ترکیبی از مصالح، ماشین آلات، شرایط زمین و نیروی انسانی است.

برای برآورد دقیق قیمت سپرکوبی، ابتدا باید نوع روش اجرا مشخص شود؛ روش کوبشی، لرزشی یا حفاری هرکدام هزینه متفاوتی دارند. در پروژه های بزرگ، استفاده از سپرهای فولادی باعث افزایش هزینه اولیه می شود، اما چون قابلیت بازیافت دارند، در بلندمدت اقتصادی تر هستند. در مقابل، سپرهای بتنی یا چوبی برای پروژه های موقت مقرون به صرفه ترند. بررسی بازار و آگاهی از قیمت آهن و سایر مصالح فلزی نقش مهمی در تصمیم گیری دارد.

در پروژه هایی که نیاز به آب بندی دقیق وجود دارد، استفاده از نوارهای لاستیکی یا تزریق دوغاب هزینه جداگانه ای دارد. در مجموع، تعیین قیمت سپرکوبی نیازمند تحلیل فنی و اقتصادی است و باید با مشاوره مهندس ژئوتکنیک انجام شود تا علاوه بر کاهش هزینه، ایمنی و دوام سازه نیز تضمین شود.

مزایا و معایب سپرکوبی یا شیت پایل

روش سپرکوبی یا شیت پایل کوبی یکی از کارآمدترین و سریع ترین روش های پایدارسازی گود محسوب می شود. مهم ترین مزیت آن، سرعت بالای اجراست، زیرا نیازی به حفاری گسترده ندارد و می توان در مدت کوتاهی دیواره ای ایمن ایجاد کرد. از دیگر مزایا، قابلیت استفاده مجدد از سپرهای فلزی است که هزینه پروژه های بعدی را کاهش می دهد. این روش برای پروژه هایی با فضای محدود مانند گودهای شهری، اسکله ها و سازه های آبی بسیار مناسب است.

مقاومت زیاد در برابر فشار جانبی خاک و آب، امکان نصب در خاک های مختلف و کاهش خطر نشست از ویژگی های مثبت آن است. علاوه براین، سپرکوبی در خاک باعث افزایش پایداری کلی سازه های مجاور می شود. در پروژه هایی که زمان اهمیت زیادی دارد، روش اجرای سپر کوبی به دلیل سادگی و سرعت، برتری چشمگیری نسبت به سایر روش ها دارد.

در کنار این مزایا، شیت پایل کوبی معایبی نیز دارد که باید پیش از اجرا بررسی شوند. یکی از مهم ترین چالش ها، ایجاد لرزش و صدا هنگام کوبش سپر است که در مناطق شهری می تواند مزاحمت ایجاد کند. البته با دستگاه های ویبره مدرن، این مشکل تا حد زیادی کنترل می شود. همچنین در خاک های بسیار سخت یا سنگی، اجرای سپرکوبی دشوار و گاهی غیرممکن است و نیاز به پیش حفاری وجود دارد.

هزینه اولیه خرید سپرهای فلزی نیز نسبتاً بالاست، هرچند در بلندمدت به دلیل امکان بازیافت، به صرفه می شود. از دیگر محدودیت ها، دشواری در آب بندی کامل در عمق های زیاد است. بااین حال، با طراحی دقیق شیت پایل و اجرای اصولی، این معایب قابل کنترل بوده و مزایای آن بر چالش ها برتری دارد.

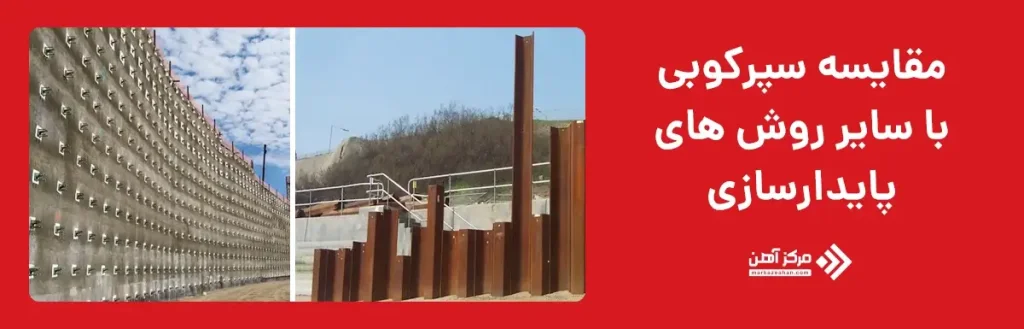

مقایسه روش سپرکوبی با سایر روش های پایدارسازی

در پروژه های عمرانی، روش های متنوعی برای پایدارسازی گود وجود دارد، اما هر کدام متناسب با شرایط خاص انتخاب می شوند. سپرکوبی یا شیت پایل کوبی در مقایسه با روش هایی مثل دیوار دیافراگمی، نیلینگ و برلنی، سرعت بیشتری دارد و تجهیزات سبک تری نیاز دارد. در دیوار دیافراگمی، حفاری و بتن ریزی عمیق انجام می شود که زمان بر و پرهزینه است، اما در روش سپر کوبی، تنها با کوبش یا لرزش سپرها در خاک، دیواری مقاوم و پیوسته ایجاد می شود.

از نظر فنی، این روش برای گودهای با عمق متوسط و زمین های با تراکم متوسط گزینه ای ایده آل است. در حالی که نیلینگ برای گودهای کم عمق با دیواره های خشک کاربرد بیشتری دارد، سپر کوبی در خاک های مرطوب و نزدیک سطح آب زیرزمینی عملکرد بهتری دارد. به همین دلیل، در پروژه های ساحلی یا مناطقی که خطر نفوذ آب زیاد است، سپر کوبی در گودبرداری انتخاب اول مهندسان است.

از نظر اقتصادی نیز، سپر کوبی معمولاً هزینه کمتری نسبت به دیوار دیافراگمی دارد، زیرا نیاز به قالب بندی و بتن ریزی ندارد. ضمن اینکه سپرهای فلزی پس از پایان پروژه قابل بازیافت اند و این موضوع صرفه جویی چشمگیری ایجاد می کند. در مقابل، در پروژه های عمیق تر از ۱۵ متر یا خاک های بسیار سخت، روش های دیگر مانند دیوار دیافراگمی یا شمع درجا کارایی بیشتری دارند.

از نظر ایمنی، سپرکوبی سازه نگهبان در صورت اجرای دقیق و نظارت مهندسی، سطح پایداری قابل قبولی ارائه می دهد. همچنین در محیط های شهری، به دلیل کاهش حجم حفاری، خطر نشست ساختمان های اطراف کمتر است. در مجموع، مقایسه ها نشان می دهد که روش اجرای سپر کوبی یکی از متعادل ترین گزینه ها از نظر سرعت، هزینه و ایمنی محسوب می شود.

جمع بندی
در نهایت می توان گفت سپرکوبی یا شیت پایل کوبی یکی از مطمئن ترین و سریع ترین روش های پایدارسازی گود و کنترل فشار جانبی خاک و آب است. این روش به کمک سپرهایی از جنس فلز، بتن یا چوب انجام می شود که با قفل و زبانه به هم متصل شده و دیواری پیوسته ایجاد می کنند. سپر کوبی در خاک نسبت به سایر روش ها مانند دیوار دیافراگمی یا نیلینگ، اجرای ساده تر، سرعت بیشتر و هزینه پایین تری دارد. در پروژه های شهری که فضا محدود است، این روش به خاطر قابلیت کنترل لرزش و ایمنی بالا انتخاب مناسبی محسوب می شود.

سپرکوبی نه تنها در گودهای ساختمانی، بلکه در سازه های آبی، اسکله ها و دیواره های محافظ نیز کاربرد فراوان دارد. اگر روش اجرای سپر کوبی با طراحی اصولی و نظارت دقیق همراه باشد، دیواری پایدار، نفوذناپذیر و ایمن ایجاد می شود. به همین دلیل، سپرکوبی را می توان ترکیبی از سادگی، دوام و صرفه اقتصادی دانست که برای شرایط متنوع خاکی قابل اجراست. در هر پروژه، انتخاب نوع سپر و بررسی دقیق عوامل مؤثر بر هزینه مانند نوع خاک، عمق گود و مصالحی چون فولاد یا بتن، تضمین کننده ایمنی و موفقیت کار خواهد بود.
