انواع دستگاه شاتکریت؛ کاربرد و نحوه عملکرد

دستگاه شاتکریت یکی از تجهیزات مهم در اجرای بتن پاشی است و در پروژه هایی استفاده می شود که بتن باید با فشار روی سطح پاشیده شود، نه اینکه فقط داخل قالب ریخته شود. این دستگاه، بتن یا ملات را از طریق شیلنگ به سمت نازل هدایت می کند و با کمک فشار هوا یا نیروی پمپ، آن را روی سطح مورد نظر می پاشد. به همین دلیل در تونل سازی، پایدارسازی گود، تثبیت دیواره های سنگی، تعمیر سازه های بتنی، اجرای پوشش های مقاوم و بعضی پروژه های عمرانی خاص کاربرد زیادی دارد. شناخت انواع دستگاه شاتکریت برای پیمانکار، مجری و خریدار اهمیت دارد؛ چون هر دستگاه برای یک نوع کار مناسب است. برای مثال، دستگاه شاتکریت خشک پاش، تر پاش، ماردونی و پیستونی از نظر نحوه انتقال مصالح، قدرت پاشش، کیفیت خروجی، هزینه اجرا و نیاز به نیروی ماهر با هم تفاوت دارند. حتی در برآورد هزینه پروژه، موضوعاتی مثل قیمت دستگاه شاتکریت، دستمزد اجرا، نوع سیمان، دانه بندی مصالح، افزودنی ها، شیلنگ، نازل و تغییرات بازار مصالح، مانند قیمت آهن، می توانند روی هزینه نهایی تجهیزات و اجرای کار اثر بگذارند.

در نگاه ساده، دستگاه بتن پاش کاری می کند که بتن با سرعت و فشار مناسب به سطح بچسبد و یک لایه متراکم، مقاوم و پیوسته ایجاد کند. این ویژگی باعث می شود در بخش هایی که قالب بندی سخت، زمان بر یا حتی غیر ممکن است، شاتکریت گزینه ای بسیار کاربردی باشد. شاتکریت بیشتر برای مقاومت، سرعت اجرا و پوشش سطوح دشوار استفاده می شود. به همین دلیل نباید آن را با کف سازی های تزئینی یا مصالحی مثل واش بتن یکی دانست. واش بتن بیشتر برای کف سازی و محوطه سازی کاربرد دارد، اما شاتکریت روشی اجرایی برای پاشش بتن روی سطوح عمودی، شیبدار، سقفی یا نامنظم است.

دستگاه شاتکریت چیست؟

دستگاه شاتکریت چیست؟ دستگاه شاتکریت یا دستگاه بتن پاش، تجهیزی است که بتن، ملات یا مخلوط سیمانی را با فشار به سطح مورد نظر پرتاب می کند. در این روش، بتن به جای ریخته شدن در قالب، از داخل شیلنگ عبور می کند و از نازل با سرعت بالا خارج می شود. همین سرعت باعث می شود ذرات بتن به سطح بچسبند و با فشردگی نسبی، لایه ای مقاوم ایجاد کنند. این دستگاه در دو روش کلی خشک پاش و تر پاش استفاده می شود. در روش خشک، مصالح خشک داخل دستگاه حرکت می کنند و آب در نزدیکی نازل اضافه می شود. در روش تر، بتن از قبل با آب مخلوط شده و سپس به وسیله دستگاه به سطح پاشیده می شود. برای پاسخ دقیق تر به این سوال که شاتکریت چیست، باید گفت شاتکریت هم یک روش اجرای بتن است و هم به محصول نهایی بتن پاشیده شده گفته می شود. این روش زمانی ارزش بیشتری دارد که سطح مورد نظر عمودی، شیبدار، منحنی، ناهموار یا دارای دسترسی سخت باشد.

دستگاه شاتکریت از چند بخش اصلی تشکیل می شود؛ از جمله مخزن یا قیف مصالح، سیستم انتقال، موتور، شیلنگ، نازل، کمپرسور هوا، اتصالات، شیرها و در برخی مدل ها پمپ یا ماردون. اجزای دستگاه شاتکریت باید با نوع مصالح و روش اجرا هماهنگ باشند. وزن دستگاه شاتکریت، قدرت موتور، توان خروجی، نوع پاشش، ظرفیت مخزن و سهولت جابجایی از معیارهای مهم انتخاب دستگاه هستند. در زمان خرید دستگاه شاتکریت نباید فقط به قیمت نگاه کرد؛ باید نوع پروژه، حجم کار، مهارت نیروی اجرایی، کیفیت بتن مورد نیاز و هزینه نگهداری را هم بررسی کرد. همچنین نحوه اجرای شاتکریت باید توسط نیروی ماهر نظارت شود؛ چون زاویه پاشش، فاصله نازل، سرعت حرکت دست و کنترل میزان آب یا فشار، روی کیفیت نهایی کار اثر مستقیم دارد.

نحوه کار دستگاه شاتکریت

نحوه کار دستگاه شاتکریت به نوع دستگاه و روش بتن پاشی بستگی دارد، اما اصل کار در همه مدل ها یکسان است. ابتدا مصالح یا بتن آماده وارد دستگاه می شود، سپس از طریق شیلنگ به نازل می رسد و با فشار هوا یا نیروی پمپ روی سطح پاشیده می شود. در روش خشک پاش، سیمان، ماسه و سنگدانه به صورت خشک یا نیمه خشک وارد دستگاه می شوند و آب در نزدیکی نازل به مخلوط اضافه می شود. در روش تر پاش، بتن از قبل با آب ترکیب شده و سپس به کمک دستگاه به سطح منتقل می شود. انتخاب روش اجرا به حجم پروژه، ضخامت مورد نیاز، محل کار و کیفیت نهایی بستگی دارد. همان طور که در پروژه های بتنی، انتخاب تجهیزات روی هزینه اثر دارد و مواردی مثل قیمت قالب بتن سقف در برآورد مهم است، در شاتکریت هم نوع دستگاه و روش اجرا روی نتیجه نهایی تاثیر زیادی دارد.

در زمان اجرا، اپراتور باید نازل را با فاصله و زاویه درست نگه دارد تا بتن به خوبی به سطح بچسبد و فضای خالی ایجاد نشود. اگر نازل خیلی دور باشد، پرت مصالح زیاد می شود و اگر خیلی نزدیک باشد، سطح کار نامنظم خواهد شد. فشار هوا، سرعت پاشش، رطوبت مخلوط و مهارت نیروی اجرایی هم در کیفیت نهایی نقش دارند. برای درک بهتر تفاوت روش ها و پاسخ به پرسش هایی مثل بتن مکیده چیست باید گفت که شاتکریت به معنی پاشش بتن با فشار است در حالی که بتن مکیده نوعی بتن است که بعد از بتن ریزی، بخشی از آب اضافی آن با دستگاه مکنده خارج می شود تا بتن متراکم تر، مقاوم تر و کم ترک تر شود.

کاربرد دستگاه شاتکریت

کاربرد دستگاه شاتکریت بیشتر در پروژه هایی دیده می شود که اجرای بتن با روش معمولی سخت، زمان بر یا پرهزینه است. این دستگاه به دلیل توانایی پاشش بتن روی سطوح عمودی، شیبدار، سقفی و نامنظم، در تونل سازی، پایدارسازی گود، تثبیت دیواره های خاکی و سنگی، مرمت سازه های بتنی و اجرای پوشش های محافظ کاربرد زیادی دارد. در پروژه های زیرزمینی، شاتکریت می تواند بعد از حفاری روی دیواره یا سقف تونل پاشیده شود و از ریزش مصالح جلوگیری کند. در گودبرداری های شهری هم برای کنترل دیواره ها و افزایش ایمنی محل کار استفاده می شود. به همین دلیل، دستگاه شاتکریت فقط یک ابزار ساده بتن ریزی نیست، بلکه بخشی از سیستم ایمنی و پایداری پروژه به شمار می آید.

در ساختمان سازی نیز دستگاه بتن پاش برای ترمیم بتن آسیب دیده، پر کردن حفره ها، تقویت دیوارهای بتنی، اجرای لایه محافظ روی آرماتور و ساخت بعضی سطوح خاص به کار می رود. در پروژه های آبی مانند کانال ها، استخرها، مخازن و دیواره های بتنی هم شاتکریت می تواند لایه ای یکپارچه و مقاوم ایجاد کند. البته انتخاب دستگاه باید با نوع پروژه هماهنگ باشد. برای کارهای کوچک، دستگاه شاتکریت دستی یا مدل های سبک تر ممکن است کافی باشد، اما برای پروژه های بزرگ باید به ظرفیت خروجی، وزن دستگاه شاتکریت، قدرت موتور، فشار پاشش و امکان جابه جایی توجه کرد. اگر حجم کار زیاد باشد، خرید دستگاه شاتکریت مناسب می تواند سرعت اجرا را بالا ببرد و هزینه های دوباره کاری را کاهش دهد.

انواع شاتکریت

انواع شاتکریت معمولا بر اساس روش آماده سازی مخلوط، نحوه انتقال مصالح و نوع دستگاه دسته بندی می شوند. از نظر روش اجرا، دو گروه اصلی شاتکریت خشک پاش و شاتکریت تر پاش وجود دارد. در روش خشک پاش، مصالح خشک یا نیمه خشک وارد دستگاه می شوند و آب در نازل اضافه می شود. در روش تر پاش، بتن از قبل با آب مخلوط شده و سپس به وسیله پمپ یا فشار هوا به سطح پاشیده می شود. هر دو روش کاربرد دارند، اما کیفیت نهایی آنها به شرایط پروژه، مهارت اپراتور، نوع مصالح، ضخامت لایه و کنترل رطوبت بستگی دارد. به همین دلیل، انتخاب روش فقط بر اساس قیمت دستگاه شاتکریت درست نیست.

از نظر نوع سیستم انتقال نیز دستگاه ها می توانند ماردونی، پیستونی، روتوری یا دستی باشند. دستگاه شاتکریت ماردونی برای بعضی کارهای سبک تر و ملات پاشی مناسب است و دستگاه شاتکریت پیستونی معمولا قدرت بیشتری برای انتقال بتن تر دارد. دستگاه شاتکریت تر پاش در پروژه هایی که کیفیت یکنواخت و گرد و غبار کمتر مهم است، انتخاب خوبی است. در مقابل، دستگاه خشک پاش برای بعضی عملیات ترمیمی و پروژه هایی که کنترل آب در نازل مورد نیاز است، کاربرد دارد. در ادامه، مهم ترین مدل های دستگاه شاتکریت را جداگانه بررسی می کنیم تا انتخاب بین انواع دستگاه شاتکریت ساده تر شود.

دستگاه شاتکریت خشک پاش

دستگاه شاتکریت خشک پاش برای اجرای روشی استفاده می شود که در آن مصالح خشک یا نیمه خشک از داخل دستگاه و شیلنگ عبور می کنند و آب در نزدیکی نازل به مخلوط اضافه می شود. در این روش، سیمان، ماسه و سنگدانه ریز ابتدا به صورت خشک آماده می شوند. سپس دستگاه، مصالح را با فشار هوا به سمت نازل می فرستد. اپراتور در قسمت نازل مقدار آب را تنظیم می کند و مخلوط مرطوب شده با سرعت روی سطح پاشیده می شود. این روش در کارهای ترمیمی، سطوح کوچک تر، پروژه های با دسترسی سخت و جاهایی که توقف و شروع مکرر کار وجود دارد، کاربرد زیادی دارد.

مزیت اصلی دستگاه خشک پاش، امکان کنترل آب در لحظه اجرا و انعطاف بیشتر در بعضی پروژه ها است. همچنین چون مصالح قبل از رسیدن به نازل خشک هستند، در برخی شرایط، شیلنگ کمتر دچار گرفتگی ناشی از بتن آماده می شود. با این حال، این روش معایبی هم دارد. گرد و غبار بیشتر، پرت مصالح بالاتر، وابستگی زیاد به مهارت اپراتور و احتمال یکنواخت نبودن نسبت آب به سیمان از محدودیت های آن است. اگر اپراتور آب را کم یا زیاد تنظیم کند، کیفیت نهایی بتن کاهش پیدا می کند. بنابراین دستگاه شاتکریت خشک پاش برای همه پروژه ها بهترین انتخاب نیست و باید با توجه به حجم کار، محل اجرا و سطح کیفیت مورد انتظار انتخاب شود.

دستگاه شاتکریت تر پاش

دستگاه شاتکریت تر پاش برای اجرای بتنی استفاده می شود که پیش از ورود به دستگاه، با آب و افزودنی های لازم مخلوط شده است. در این روش، نسبت آب به سیمان، دانه بندی و روانی بتن قبل از پاشش کنترل می شود و سپس دستگاه، بتن آماده را از طریق شیلنگ به نازل منتقل می کند. در بسیاری از پروژه های بزرگ، این روش به دلیل کیفیت یکنواخت تر، گرد و غبار کمتر و سرعت اجرای بهتر مورد توجه قرار می گیرد. دستگاه شاتکریت تر پاش برای تونل سازی، پایدارسازی گود، اجرای لایه های ضخیم تر و پروژه هایی که کنترل کیفیت اهمیت بالایی دارد، انتخاب مناسبی است.

مزیت مهم روش تر پاش این است که مخلوط قبل از اجرا آماده و کنترل شده است، بنابراین احتمال تغییرات شدید در کیفیت بتن کمتر می شود. همچنین محیط کار نسبت به خشک پاش گرد و غبار کمتری دارد و پرت مصالح معمولا پایین تر است. البته دستگاه تر پاش به نگهداری دقیق تری نیاز دارد، چون بتن آماده در مسیر شیلنگ و پمپ حرکت می کند و اگر شستشو به موقع انجام نشود، گرفتگی و خرابی ایجاد می شود. همچنین حمل بتن آماده، زمان مصرف، افزودنی ها و هماهنگی بین تولید و اجرا اهمیت زیادی دارد. در پروژه هایی که حجم کار زیاد است و کیفیت سطح و تراکم اهمیت دارد، دستگاه شاتکریت تر پاش معمولا گزینه قوی تری محسوب می شود.

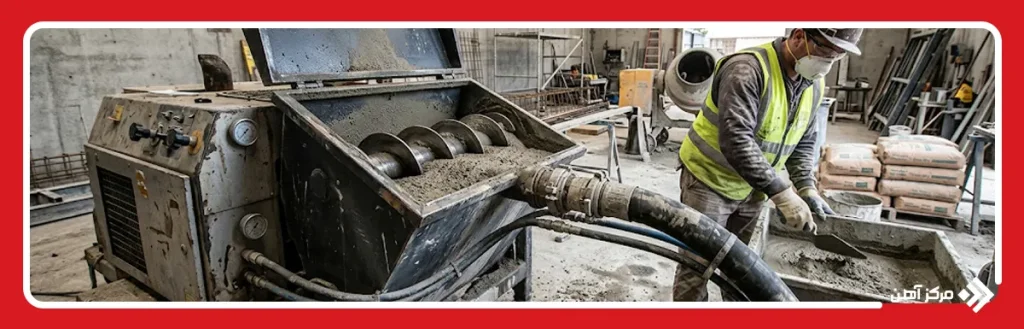

دستگاه شاتکریت ماردونی

دستگاه شاتکریت ماردونی یکی از مدل هایی است که انتقال مصالح در آن با کمک یک محور مارپیچ یا ماردون انجام می شود. در این سیستم، ملات یا مخلوط آماده وارد مخزن دستگاه می شود و ماردون با چرخش خود، مصالح را به سمت خروجی و شیلنگ هدایت می کند. این نوع دستگاه بیشتر برای ملات پاشی، اجرای پوشش های سیمانی، کارهای سبک تر و پروژه هایی مناسب است که به دبی خیلی زیاد یا فشار بسیار سنگین نیاز ندارند. در برخی پروژه های ترمیمی، نما، دیوارهای داخلی، پوشش سطوح و اجرای لایه های نازک، دستگاه ماردونی می تواند سرعت کار را بهتر کند و فشار فیزیکی روی نیروی انسانی را کاهش دهد.

مزیت دستگاه شاتکریت ماردونی، ساختار نسبتا ساده، کاربری قابل فهم و مناسب بودن برای بعضی کارهای محدود و متوسط است. البته این دستگاه برای همه پروژه های سنگین مناسب نیست. اگر سنگدانه ها درشت باشند، مخلوط خیلی سفت باشد یا فشار پاشش بالایی لازم باشد، ممکن است عملکرد دستگاه محدود شود. همچنین تمیزکاری بعد از کار اهمیت زیادی دارد؛ چون باقی ماندن ملات داخل ماردون و شیلنگ می تواند باعث گرفتگی و کاهش عمر دستگاه شود. هنگام انتخاب این مدل باید به ظرفیت مخزن، توان موتور، نوع ماردون، قطر شیلنگ، وزن دستگاه شاتکریت و امکان جابجایی در کارگاه توجه کرد. دستگاه ماردونی برای پروژه هایی مناسب است که سرعت، سادگی و اجرای ملات یا بتن ریزدانه اهمیت بیشتری از توان بسیار سنگین دارد.

دستگاه شاتکریت پیستونی

دستگاه شاتکریت پیستونی یکی از مدل های قدرتمندتر در میان تجهیزات بتن پاش است. در این دستگاه، انتقال بتن با حرکت رفت و برگشتی پیستون انجام می شود. پیستون، بتن آماده را از مخزن می گیرد و با فشار به سمت شیلنگ و نازل هدایت می کند. این ساختار باعث می شود دستگاه توان بالاتری برای انتقال بتن تر داشته باشد و در پروژه های بزرگ تر عملکرد بهتری نشان دهد. دستگاه شاتکریت پیستونی معمولا برای تونل ها، گودهای عمیق، دیواره های بلند، پروژه های زیرزمینی، سازه های بتنی حجیم و جاهایی استفاده می شود که حجم پاشش زیاد و کیفیت یکنواخت مهم است.

مزیت اصلی دستگاه پیستونی، قدرت بالا، توان انتقال بهتر و مناسب بودن برای کارهای سنگین است. در مقایسه با مدل های سبک تر، این دستگاه می تواند بتن را با فشار بیشتری جابجا کند و برای لایه های ضخیم تر مناسب تر باشد. البته هزینه خرید، نگهداری و تعمیر آن معمولا بیشتر است و به اپراتور ماهر نیاز دارد. اگر بتن با دانه بندی نامناسب یا روانی اشتباه وارد دستگاه شود، احتمال گرفتگی، فشار اضافی و خرابی قطعات وجود دارد. به همین دلیل، در زمان استفاده از دستگاه شاتکریت پیستونی باید طرح اختلاط، روانی بتن، تمیزی شیلنگ، فشار کاری و زمان شستشو به دقت کنترل شود. این مدل برای پروژه های حرفه ای و سنگین انتخاب خوبی است، اما برای کارهای کوچک همیشه اقتصادی نیست.

مزایا و معایب دستگاه شاتکریت

مزایا و معایب دستگاه شاتکریت باید هم از نظر فنی و هم از نظر اقتصادی بررسی شود. مهم ترین مزیت این دستگاه، امکان اجرای بتن روی سطوحی است که قالب بندی آنها سخت یا پرهزینه است. در سطوح عمودی، شیبدار، سقفی، منحنی یا نامنظم، شاتکریت می تواند بتن را مستقیم روی سطح بنشاند و سرعت اجرا را بالا ببرد. این ویژگی در تونل سازی، پایدارسازی گود، ترمیم بتن، تثبیت دیواره ها و اجرای پوشش های محافظ اهمیت زیادی دارد. مزیت دیگر، چسبندگی خوب به سطح، کاهش نیاز به قالب، امکان اجرای لایه های مختلف و دسترسی بهتر در فضاهای سخت است. اگر دستگاه مناسب انتخاب شود و اپراتور مهارت کافی داشته باشد، نتیجه نهایی می تواند مقاوم، متراکم و قابل اعتماد باشد.

در کنار مزایا، محدودیت هایی هم وجود دارد. شاتکریت به نیروی ماهر نیاز دارد و اگر فاصله نازل، زاویه پاشش، فشار هوا یا نسبت آب به سیمان درست کنترل نشود، کیفیت بتن کاهش پیدا می کند. در روش خشک پاش، گرد و غبار و پرت مصالح بیشتر است. در روش تر پاش، شستشوی سریع دستگاه و کنترل گرفتگی اهمیت زیادی دارد. هزینه خرید دستگاه شاتکریت، هزینه نگهداری، مصرف قطعات، وزن دستگاه شاتکریت، حمل و نقل و نیاز به کمپرسور یا تجهیزات جانبی هم باید در نظر گرفته شود. بنابراین خرید دستگاه شاتکریت زمانی منطقی است که حجم پروژه، نوع کار و تعداد دفعات استفاده آن را توجیه کند. برای پروژه های کوچک، اجاره یا استفاده از تیم اجرایی مجهز گاهی به صرفه تر است. در جدول زیر به مقایسه انواع دستگاه شاتکریت و بررسی مزایا و معایب هریک خواهیم پرداخت:

نوع دستگاه شاتکریت	بهترین کاربرد	مزیت اصلی	محدودیت مهم
خشک پاش	ترمیم، کارهای محدود، سطوح با دسترسی سخت	کنترل آب در نازل و توقف و شروع آسان تر	گرد و غبار و پرت مصالح بیشتر
تر پاش	تونل، گود، پروژه های بزرگ و پیوسته	کیفیت یکنواخت تر و آلودگی کمتر	نیاز به شستشوی دقیق و کنترل بتن آماده
ماردونی	ملات پاشی، لایه های نازک، کارهای سبک تر	ساختار ساده و کاربری آسان تر	توان کمتر برای بتن سنگین یا دانه درشت
پیستونی	پروژه های سنگین، حجم پاشش بالا، بتن تر	قدرت و فشار انتقال بیشتر	هزینه خرید و نگهداری بالاتر

دستگاه شاتکریت یکی از کاربردی ترین تجهیزات اجرای بتن در پروژه هایی است که قالب بندی معمولی سخت، کند یا پرهزینه است. این دستگاه با پاشش بتن یا ملات روی سطح، امکان اجرای لایه های مقاوم روی دیوار، سقف، تونل، گود، دیواره سنگی و سازه های آسیب دیده را فراهم می کند. در این مقاله مرکزآهن دیدیم که دستگاه شاتکریت چیست، نحوه کار دستگاه شاتکریت چگونه است و انواع دستگاه شاتکریت چه تفاوت هایی با هم دارند. مدل خشک پاش برای کارهای انعطاف پذیر و ترمیمی، مدل تر پاش برای پروژه های بزرگ و کنترل کیفیت بهتر، مدل ماردونی برای ملات و کارهای سبک تر و مدل پیستونی برای پروژه های سنگین مناسب تر است. انتخاب درست دستگاه باید بر اساس حجم کار، نوع بتن، محل اجرا، بودجه، مهارت اپراتور، هزینه نگهداری و کیفیت مورد انتظار انجام شود. اگر این عوامل درست بررسی شوند، شاتکریت می تواند سرعت اجرا، دوام سازه و ایمنی پروژه را افزایش دهد.
