ستون سنگی چیست و چگونه باعث افزایش مقاومت خاک می شود؟

ستون سنگی یکی از روش های مهندسی ژئوتکنیک برای افزایش ظرفیت باربری زمین، کنترل نشست سازه و اصلاح رفتار خاک های ضعیف است. در این تکنیک، مصالح سنگی متراکم درون زمین قرار می گیرند تا مجموعه ای مقاوم تر از خاک طبیعی و ستون های دانه ای ایجاد شود. عملکرد این سیستم به عواملی مانند جنس خاک، تراکم سنگدانه ها، فاصله ستون ها و میزان محصورشدگی جانبی بستگی دارد. انتخاب تجهیزات اجرایی، مشخصات مصالح و حتی نوسانات قیمت آهن آلات نیز می توانند در برآورد اقتصادی پروژه تاثیرگذار باشند. با وجود مزایای متعدد، استفاده از این روش برای تمام زمین ها مناسب نیست و طراحی آن نیازمند بررسی های ژئوتکنیکی است. در این مقاله مرکزآهن، ساختار ستون سنگی، مکانیزم افزایش مقاومت خاک، مراحل اجرا، روش های مختلف، کاربردها، محدودیت ها و هزینه اجرای آن را بررسی می کنیم.

ستون سنگی چیست؟

ستون سنگی (Stone Column) یک المان تقویت کننده دانه ای است که از تراکم مصالح سنگی شکسته یا شن دانه بندی شده در داخل خاک تشکیل می شود و به عنوان بخشی از یک سیستم مرکب خاک و ستون عمل می کند. برخلاف شمع های بتنی که انتقال بار در آنها عمدتا از طریق مقاومت نوک و اصطکاک جداره صورت می گیرد، ستون سنگی با اتکا به سختی بیشتر مصالح دانه ای و مقاومت جانبی خاک اطراف، تنش های وارد شده را بین ستون و خاک توزیع می کند. در واقع، ستون تحت بارگذاری تمایل به تغییر شکل جانبی دارد و خاک پیرامون با ایجاد فشار محصورکننده (Lateral Confinement) مانع گسترش بیش از حد آن می شود. این اندرکنش باعث افزایش سختی معادل زمین و کاهش تغییر شکل های قائم خواهد شد.

در طراحی ستون سنگی در بهسازی خاک، نسبت جایگزینی سطحی (Area Replacement Ratio)، نسبت تمرکز تنش، مقاومت برشی زهکشی نشده خاک و شرایط زهکشی اهمیت ویژه ای دارند. برای مثال، اگر قطر ستون 0.8 متر و فاصله مرکز تا مرکز ستون ها در آرایش مربعی 2 متر باشد، نسبت جایگزینی سطحی تقریبا 12.6 درصد خواهد بود. این مقدار به تنهایی بیانگر عملکرد نهایی نیست؛ زیرا ظرفیت ستون به سختی نسبی خاک و مصالح، طول ستون، شرایط انتهایی و نحوه انتقال بار نیز وابسته است. قطر اجرایی ستون ها معمولا در محدوده تقریبی 0.5 تا 1.2 متر قرار می گیرد، اما ابعاد نهایی باید بر اساس مطالعات زمین شناسی مهندسی و آزمایش های صحرایی تعیین شوند.

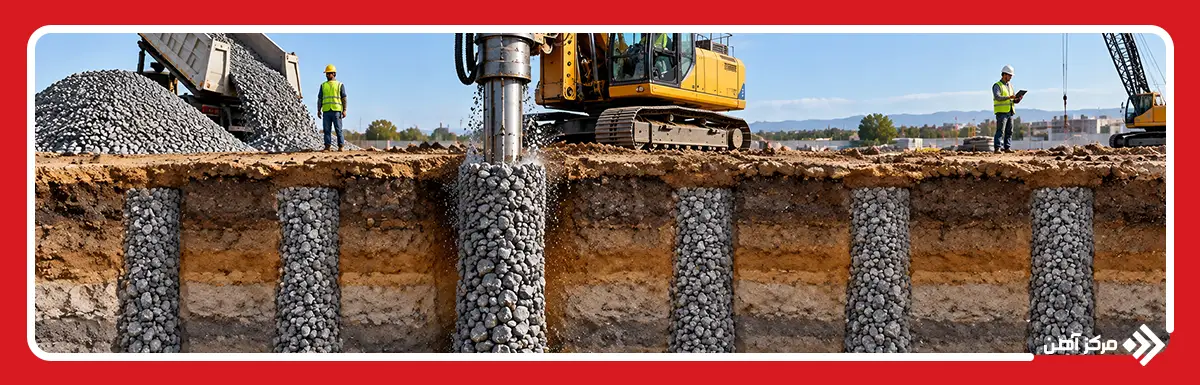

ستون سنگی چگونه اجرا می شود؟

اجرای ستون سنگی با مطالعات ژئوتکنیکی آغاز می شود. ابتدا لایه بندی زمین، تراز آب زیرزمینی، مقاومت برشی و میزان تراکم پذیری خاک از طریق آزمایش هایی مانند SPT و CPTu بررسی می شوند. سپس با استفاده از نتایج آزمایشگاهی و محاسبات نشست، عمق اصلاح، قطر ستون ها و آرایش اجرایی آنها تعیین می شود. در مرحله طراحی باید مشخص شود که ستون ها تا یک لایه مقاوم امتداد پیدا می کنند یا به صورت شناور (Floating Columns) در خاک ضعیف خاتمه می یابند. ستون های شناور نیز می توانند موثر باشند، اما رفتار نشست و توزیع تنش آنها با ستون های متکی بر لایه مقاوم متفاوت است.

پس از آماده سازی سکوی کار و پیاده سازی شبکه ستون ها، دستگاه حفاری یا ویبراتور عمقی در موقعیت مشخص مستقر می شود. در روش اجرای ستون سنگی، ابزار با استفاده از ارتعاش، فشار مکانیکی یا حفاری مقدماتی به عمق طراحی نفوذ می کند. سپس سنگدانه های دانه بندی شده به صورت مرحله ای وارد فضای ایجاد شده می شوند و با اعمال ارتعاش یا کوبش، تراکم پیدا می کنند. در پایان، سطح ستون ها تسطیح شده و در صورت نیاز یک لایه انتقال بار دانه ای (Load Transfer Platform) روی آنها اجرا می شود.

فرآیند بهسازی خاک زمانی موفق خواهد بود که تراکم مصالح و پیوستگی ستون در تمام عمق تامین شود. برای کنترل کیفیت، میزان مصرف سنگدانه، جریان یا توان مصرفی ویبراتور، عمق نفوذ، زمان تراکم و سرعت بالا کشیدن ابزار ثبت می شوند. آزمایش بارگذاری صفحه ای یا آزمایش بارگذاری گروه ستون نیز می تواند برای ارزیابی عملکرد سیستم مورد استفاده قرار گیرد. البته نتایج آزمایش یک ستون منفرد را نباید بدون تحلیل به رفتار یک گروه بزرگ از ستون ها تعمیم داد.

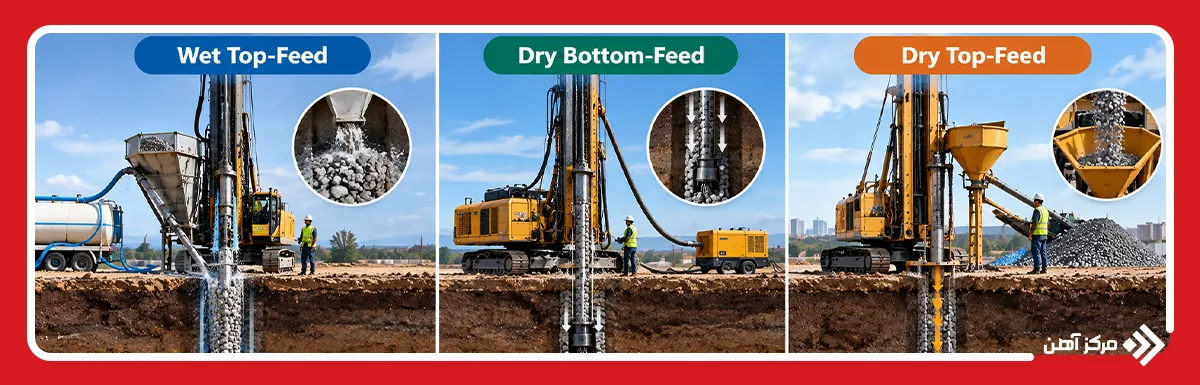

انواع روش های اجرای ستون سنگی

انتخاب روش اجرایی تحت تاثیر پایداری دیواره حفره، نفوذپذیری زمین، محدودیت های زیست محیطی و تجهیزات موجود قرار دارد. دو فناوری رایج، تغذیه از بالای حفره همراه با آب و تغذیه از پایین به صورت خشک هستند؛ روش تغذیه خشک از بالا نیز در شرایط مناسب به کار می رود. تفاوت اساسی این روش ها در نحوه انتقال سنگدانه به عمق و چگونگی حفظ فضای لازم برای تشکیل ستون است. در پروژه هایی که خاک بسیار نرم است یا خطر ریزش دیواره وجود دارد، انتخاب نامناسب سیستم تغذیه می تواند باعث ناپیوستگی ستون و اختلاط مصالح با خاک اطراف شود.

روش ارتعاشی تر (Wet Top-Feed)

در روش ارتعاشی تر، ویبراتور عمقی (Vibroflot) با کمک ارتعاش و جت آب به درون خاک نفوذ می کند. جریان آب باعث تسهیل پیشروی ابزار، شستشوی بخشی از خاک و ایجاد فضای مناسب برای حرکت سنگدانه ها می شود. پس از رسیدن دستگاه به عمق طراحی، مصالح سنگی از سطح زمین وارد فضای پیرامون ویبراتور می شوند و به سمت پایین حرکت می کنند. اپراتور با بالا کشیدن مرحله ای ویبراتور و نفوذ مجدد آن در مصالح، سنگدانه ها را متراکم کرده و موجب گسترش جانبی ستون می شود.

این روش در برخی خاک های ریزدانه اشباع و زمین هایی که نفوذ ابزار بدون کمک آب دشوار است، کاربرد دارد. با این حال، مصرف آب، تولید دوغاب و احتمال آلودگی مسیر حرکت سنگدانه ها از محدودیت های مهم آن محسوب می شوند. برای جلوگیری از تشکیل بخش های سست یا کاهش اصطکاک داخلی مصالح، کنترل جریان آب و خروج مواد شسته شده ضروری است. همچنین باید اثر فشار آب بر سازه های مجاور، پایداری زمین و شرایط دفع پساب بررسی شود. استفاده از این روش در محیط های حساس به آلودگی یا مناطق دارای محدودیت تامین آب ممکن است از نظر اجرایی و اقتصادی مناسب نباشد.

روش ارتعاشی خشک (Dry Bottom-Feed)

روش ارتعاشی خشک با تغذیه از پایین، یکی از دقیق ترین تکنیک های ساخت ستون سنگی در زمین های دارای دیواره ناپایدار است. در این روش، سنگدانه ها از طریق یک لوله متصل به ویبراتور مستقیما به انتهای ابزار منتقل می شوند. هوای فشرده می تواند به انتقال مصالح و پیشروی دستگاه کمک کند. از آنجا که مسیر تغذیه داخل سامانه حفاری قرار دارد، نیازی به باز نگه داشتن یک حفره عمیق برای سقوط سنگدانه از سطح زمین نیست.

در این فناوری، پس از رسیدن ویبراتور به تراز طراحی، مصالح از نوک دستگاه تخلیه می شوند. ویبراتور به مقدار مشخصی بالا آمده و سپس با اعمال ارتعاش و فشار مجدد، سنگدانه ها را در خاک اطراف متراکم می کند. این چرخه تا تشکیل ستون در تمام ارتفاع ادامه پیدا می کند. یکی از مزیت های اصلی سیستم Bottom-Feed، کنترل مناسب تر پیوستگی ستون در خاک های نرم است. همچنین تولید پساب به میزان قابل توجهی کاهش می یابد و امکان ثبت پارامترهای اجرایی فراهم می شود. البته این روش به تجهیزات تخصصی، سیستم تغذیه تحت فشار و اپراتور ماهر نیاز دارد.

روش جایگذاری از بالا (Top-Feed)

اصطلاح Top-Feed به معنای ورود مصالح از سطح زمین است و به تنهایی مشخص نمی کند که عملیات با آب انجام می شود یا بدون آب. در نوع خشک این روش که با عنوان Dry Top-Feed شناخته می شود، ویبراتور با کمک ارتعاش، فشار یا حفاری مقدماتی به عمق مورد نظر می رسد و سپس سنگدانه ها از دهانه بالایی حفره وارد می شوند. در ادامه، ویبراتور به صورت متناوب در مصالح نفوذ کرده و تراکم لازم را ایجاد می کند.

مهم ترین شرط استفاده از این روش، امکان حفظ مسیر انتقال مصالح تا عمق مورد نظر است. در خاک های دارای پایداری کافی و پروژه های کم عمق، استفاده از سیستم تغذیه از بالا می تواند تجهیزات و فرآیند انتقال مصالح را ساده تر کند. با این حال، در زمین هایی که دیواره حفره بلافاصله فرو می ریزد، ممکن است سنگدانه ها در بخش های بالایی تجمع پیدا کنند و ستون در عمق مورد نظر به شکل یکنواخت تشکیل نشود. به همین دلیل، کاربرد آن به مشخصات خاک و کنترل عملیات وابسته است.

روش اجرا	نحوه انتقال مصالح	ویژگی اصلی	محدودیت مهم
ارتعاشی تر	ورود سنگدانه از سطح همراه با جت آب	تسهیل نفوذ در خاک های مناسب	تولید پساب و دوغاب
ارتعاشی خشک از پایین	انتقال مستقیم از لوله متصل به ویبراتور	کنترل بهتر تغذیه در حفره های ناپایدار	تجهیزات تخصصی و هزینه تجهیز
تغذیه خشک از بالا	ورود مصالح از سطح بدون جت آب	فرآیند تغذیه نسبتا ساده	احتمال انسداد مسیر یا ریزش دیواره

تفاوت روش ها صرفا به سرعت اجرا محدود نمی شود؛ کیفیت ستون نهایی، کنترل آلودگی مصالح و میزان جابه جایی خاک نیز می توانند متفاوت باشند.

کاربرد ستون سنگی

کاربرد ستون سنگی در پروژه هایی مطرح می شود که خاک طبیعی توانایی تامین معیارهای باربری یا نشست مورد نیاز سازه را ندارد. این سیستم به ویژه برای اصلاح زمین در گستره نسبتا وسیع و زیر بارگذاری های توزیع شده مورد توجه قرار می گیرد. قابلیت استفاده از ستون سنگی به شرایط محصورشدگی، نوع لایه های خاک و سازگاری تغییر شکل سازه با زمین اصلاح شده وابسته است.

• افزایش ظرفیت باربری زمین زیر پی های سطحی
• کاهش نشست کل و نشست نامتقارن ساختمان ها
• تقویت بستر مخازن ذخیره و سیلوهای صنعتی
• اصلاح زمین زیر خاکریزهای راه و راه آهن
• بهبود پایداری خاکریزهای ساخته شده روی زمین نرم
• تسریع تحکیم در برخی خاک های ریزدانه اشباع
• کاهش استعداد روان گرایی در شرایط ژئوتکنیکی مناسب
• کاهش احتمال گسترش جانبی زمین در زلزله
• تقویت بستر محوطه های صنعتی و انبارهای سنگین
• اصلاح زمین های استحصالی و خاکریزهای ساحلی

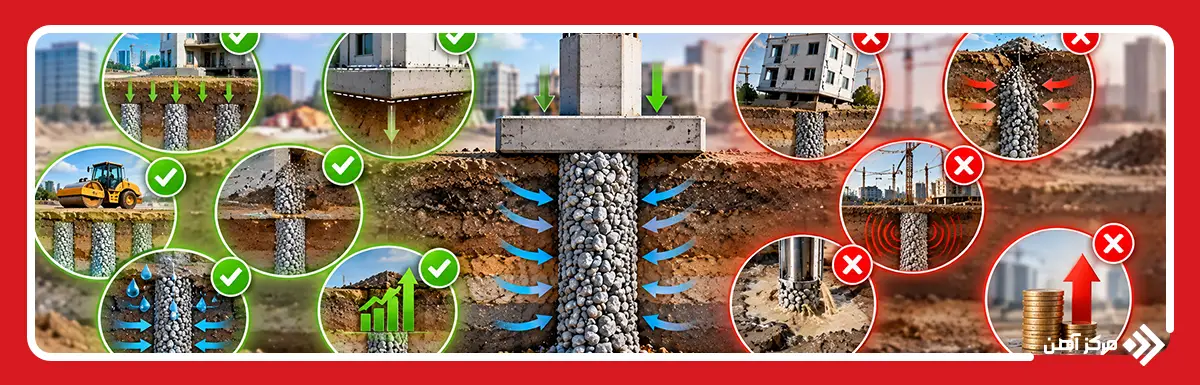

مزایا و معایب ستون سنگی چیست؟

ارزیابی مزایا و معایب ستون سنگی باید بر اساس عملکرد واقعی سیستم مرکب انجام شود، نه صرفا مقاومت سنگدانه ها. این روش در بسیاری از پروژه های ژئوتکنیکی جایگزین اقتصادی مناسبی برای اصلاح گسترده زمین محسوب می شود، اما عملکرد آن به مقاومت خاک اطراف ستون وابستگی قابل توجهی دارد. بنابراین، یک طرح موفق علاوه بر کنترل ظرفیت باربری، باید معیارهای نشست، پایداری جانبی و رفتار لرزه ای را نیز تامین کند.

مزایای ستون سنگی:

• افزایش سختی معادل توده خاک
• کاهش نشست در بارگذاری های استاتیکی
• امکان اجرای شبکه های گسترده زیر سازه ها
• کاهش نیاز به پی های عمیق در شرایط مناسب
• بهبود زهکشی و تسریع تحکیم برخی خاک ها
• امکان استفاده از مصالح سنگی بدون افزودنی سیمانی
• افزایش مقاومت برشی معادل زمین اصلاح شده
• امکان پایش پارامترهای اجرایی با تجهیزات مجهز
• قابلیت ترکیب با ژئوسنتتیک ها در خاک های بسیار نرم

معایب ستون سنگی:

• وابستگی شدید عملکرد به مقاومت جانبی خاک
• احتمال شکم دادگی ستون در خاک های بسیار نرم
• محدودیت کاربرد در برخی خاک های آلی و تورب
• احتمال آلودگی سنگدانه ها با ذرات ریز خاک
• دشواری کنترل مستقیم یکنواختی ستون در عمق
• ایجاد ارتعاش و جابه جایی جانبی خاک هنگام اجرا
• نیاز به تجهیزات تخصصی در بعضی روش ها
• احتمال وقوع نشست بیش از حد در طراحی نامناسب
• محدودیت عملکرد در برابر بارهای کششی و جانبی مستقل

تفاوت ستون سنگی با سایر روش های بهسازی خاک چیست؟

مقایسه روش های اصلاح زمین باید بر اساس مکانیزم تقویت، نوع خاک، نوع بارگذاری و معیار طراحی انجام شود. برای مثال، اختلاط عمیق خاک (Deep Soil Mixing) با ترکیب خاک موجود و مواد تثبیت کننده، توده هایی با مقاومت و سختی افزایش یافته ایجاد می کند؛ در حالی که ستون سنگی عمدتا با جایگزینی موضعی خاک با مصالح دانه ای، افزایش محصورشدگی و اصلاح توزیع تنش عمل می کند. بنابراین، نمی توان صرفا بر اساس ظرفیت اسمی یک ستون درباره برتری این دو روش تصمیم گرفت.

معیار مقایسه	ستون سنگی	میکروپایل	DSM	تراکم دینامیکی
مکانیزم اصلی	تقویت مرکب خاک و ستون دانه ای	انتقال بار با عضو مسلح و تزریق	تثبیت شیمیایی و مکانیکی خاک	متراکم کردن زمین با ضربه
مصالح اصلی	شن و سنگ شکسته	فولاد و دوغاب سیمان	خاک و ماده تثبیت کننده	معمولا بدون مصالح جایگزین
خاک مناسب	خاک نرم با محصورشدگی کافی و برخی خاک های دانه ای	دامنه متنوع با طراحی ویژه	بسیاری از خاک های ریزدانه و نرم	عمدتا خاک های دانه ای مناسب
عملکرد زهکشی	معمولا زهکش پذیر	نقش زهکشی اصلی ندارد	عموما زهکش محسوب نمی شود	وابسته به جنس خاک
تحمل کشش	بسیار محدود	قابل طراحی برای کشش	وابسته به طرح و تسلیح	عضو باربر مستقل ندارد
تاثیر بر نشست	کاهش از طریق افزایش سختی مرکب	کاهش از طریق انتقال بار	کاهش از طریق افزایش سختی خاک	کاهش از طریق افزایش تراکم
محدودیت شاخص	نیاز به محصورشدگی جانبی	هزینه و کنترل تزریق	کنترل اختلاط و کیفیت تثبیت	ارتعاش و محدودیت عمق موثر

در بررسی تفاوت ستون سنگی و میکروپایل، شناخت نحوه اجرای میکروپایل اهمیت دارد. میکروپایل معمولا با حفاری، نصب عضو فولادی و تزریق دوغاب سیمان ساخته می شود و بسته به طراحی، می تواند بار را از طریق اصطکاک جداره و مقاومت انتهایی به لایه های مناسب انتقال دهد. در مقابل، ستون سنگی برای عملکرد به عنوان یک عضو سازه ای مستقل طراحی نمی شود و بخشی از رفتار توده اصلاح شده خاک است. در زمین هایی که بارهای متمرکز بالا، محدودیت نشست شدید یا نیاز به تحمل کشش وجود دارد، میکروپایل ممکن است انتخاب مناسب تری باشد.

مقایسه ستون سنگی با DSM نیز به مقاومت برشی زهکشی نشده و حساسیت خاک وابسته است. در لایه های بسیار نرم که محصورشدگی کافی برای ستون سنگی فراهم نمی شود، استفاده از ستون سنگی محصورشده با ژئوسنتتیک (Geosynthetic Encased Stone Column) یا ستون های تثبیت شده می تواند بررسی شود. البته انتخاب میان این گزینه ها نیازمند تحلیل فنی و اقتصادی مستقل است؛ زیرا افزایش مقاومت ماده ستون لزوما به معنای عملکرد بهتر کل سیستم نیست.

هزینه اجرای ستون سنگی چقدر است؟

هزینه اجرای ستون سنگی معمولا بر اساس متر طول ستون اجرا شده، حجم مصالح مصرفی یا مجموعه عملیات اصلاح زمین برآورد می شود و ارائه یک نرخ ثابت بدون مشخصات پروژه اعتبار مهندسی ندارد. برای محاسبه مقدار نظری سنگدانه، می توان حجم هندسی ستون را با رابطه \(V=\pi D^2L/4\) محاسبه کرد؛ برای مثال، یک ستون با قطر 0.8 متر و طول 10 متر، حجمی معادل حدود 5.03 متر مکعب دارد. با این حال، مصرف واقعی مصالح ممکن است به دلیل گسترش جانبی ستون، تراکم سنگدانه ها و جابه جایی خاک بیشتر از مقدار هندسی باشد. از طرف دیگر، هزینه تجهیز کارگاه، آزمایش های کنترل کیفیت، حمل مصالح و محدودیت دسترسی ماشین آلات نیز باید به مبلغ عملیات اضافه شود. برای پروژه های دارای تعداد ستون کم، سهم هزینه تجهیز و جابه جایی دستگاه می تواند در قیمت واحد افزایش چشمگیری ایجاد کند. در مقابل، اجرای شبکه منظم با تعداد ستون زیاد ممکن است هزینه سرشکن شده هر متر طول را کاهش دهد. بنابراین، مقایسه پیشنهادهای پیمانکاران باید بر مبنای قطر نهایی قابل قبول، عمق موثر، حجم واقعی مصالح و معیارهای کنترل کیفیت انجام شود، نه صرفا کمترین قیمت اعلام شده.

عوامل موثر بر قیمت اجرای ستون سنگی

برآورد اقتصادی ستون سنگی باید با نقشه اجرایی و گزارش مطالعات خاک هماهنگ باشد. حتی در دو پروژه با مساحت یکسان، تفاوت در عمق لایه ضعیف، آرایش شبکه و نوع تجهیزات می تواند باعث اختلاف قابل توجه در هزینه نهایی شود. همچنین لازم است هزینه آزمایش های بارگذاری و اصلاح ستون های مردود در اسناد قرارداد مشخص شود.

• تعداد ستون های مورد نیاز پروژه
• قطر طراحی و قطر واقعی ستون ها
• عمق نفوذ و ضخامت لایه های ضعیف
• آرایش مربعی یا مثلثی شبکه ستون ها
• نوع روش اجرایی و دستگاه مورد استفاده
• دانه بندی، کیفیت و میزان مصرف سنگدانه
• فاصله معدن مصالح تا محل پروژه
• مقاومت لایه های خاک و موانع زیرسطحی
• تراز آب زیرزمینی و شرایط زهکشی
• نیاز به حفاری مقدماتی یا سکوی کار
• هزینه تجهیز، استقرار و جابه جایی ماشین آلات
• تعداد و نوع آزمایش های کنترل کیفیت
• محدودیت های محیطی و مجاورت سازه های موجود
• حجم کل عملیات و مدت قرارداد

ستون سنگی یک راهکار موثر برای اصلاح رفتار مکانیکی زمین های ضعیف است که از طریق افزایش سختی مرکب خاک، بهبود توزیع تنش و ایجاد مسیرهای زهکشی در شرایط مناسب عمل می کند. با این حال، عملکرد این روش به محصورشدگی جانبی و تعامل مصالح سنگی با خاک پیرامون وابسته است و نمی توان آن را جایگزینی قطعی برای شمع، میکروپایل یا سایر فناوری های اصلاح زمین دانست. انتخاب صحیح روش اجرا، تعیین نسبت جایگزینی سطحی، بررسی احتمال شکم دادگی، کنترل نشست و اجرای آزمایش های تایید عملکرد از عوامل تعیین کننده موفقیت پروژه هستند. همچنین طراحی باید بر مبنای بارگذاری واقعی، مشخصات لایه های زمین و محدودیت های اجرایی انجام شود. در نهایت، یک طرح اقتصادی زمانی قابل قبول است که علاوه بر کاهش هزینه ساخت، معیارهای ایمنی و بهره برداری سازه را در تمام عمر مفید آن تامین کند.
