میکروپایل چیست و چه کاربردی در ساختمان دارد؟

میکروپایل یکی از روش های اجرای پی عمیق و بهسازی فونداسیون است که با استفاده از اعضای باربر با قطر کم، امکان انتقال بار سازه به لایه های مقاوم تر خاک یا سنگ را فراهم می کند. این سیستم معمولا از حفاری یا ایجاد حفره، قرار دادن عضو فولادی و تزریق دوغاب سیمان تشکیل می شود و می تواند برای بارهای فشاری، کششی یا ترکیبی طراحی شود. قطر کم، تجهیزات اجرایی نسبتا جمع و جور و امکان نصب در فضاهای محدود باعث شده است میکروپایل در پروژه های جدید، تقویت فونداسیون های موجود و کارگاه هایی با محدودیت دسترسی کاربرد داشته باشد. در برآورد اقتصادی این روش، علاوه بر شرایط ژئوتکنیکی و عمق اجرا، هزینه لوله و آرماتور فولادی نیز اهمیت دارد و تغییرات قیمت آهن آلات می تواند بر هزینه نهایی اجرای سیستم اثر بگذارد.

کاربرد میکروپایل تنها به افزایش ظرفیت باربری قائم محدود نیست؛ در بسیاری از پروژه ها از آن برای کنترل نشست، انتقال بار از خاک های ضعیف، تقویت پی های موجود و تثبیت سازه در شرایط دشوار زمین استفاده می شود. عملکرد این عضو تا حد زیادی به اندرکنش دوغاب تزریقی با زمین اطراف و مقاومت عضو فولادی داخلی وابسته است. به همین دلیل، طراحی باید با توجه به نتایج مطالعات خاک، بارهای سازه، طول پیوند دوغاب با زمین و روش نصب انجام شود. انتخاب نوع آرماتور نیز بر ظرفیت سازه ای اثر دارد و در پروژه های بزرگ، بررسی قیمت میلگرد در کنار مشخصات مکانیکی فولاد بخشی از برآورد مصالح محسوب می شود. در ادامه مقاله مرکزآهن، انواع میکرو پایل، اجزای تشکیل دهنده، روش اجرا، آزمایش های کنترل کیفیت و کاربرد آن در فونداسیون بررسی می شوند.

میکروپایل یا ریزشمع چیست؟

میکروپایل یا ریزشمع یک عضو باربر با قطر نسبتا کم است که معمولا با روش حفاری و تزریق دوغاب اجرا می شود و درون آن از آرماتور فولادی، لوله یا ترکیبی از اعضای فولادی برای تامین ظرفیت سازه ای استفاده می شود. FHWA میکرو پایل را شمع حفاری شده با قطر کم معرفی می کند که از دوغاب تزریقی و تقویت فولادی مرکزی تشکیل شده و می تواند بار طراحی را به زمین منتقل کند. از نظر عملکرد، این عضو در خانواده شمع در ساختمان قرار می گیرد، اما ابعاد کوچک تر، تجهیزات اجرایی سبک تر و امکان نصب در فضای محدود آن را از بسیاری از شمع های متداول متمایز می کند. همچنین می توان میکروپایل ها را با زوایای مختلف اجرا کرد تا متناسب با نیاز پروژه، بارهای محوری و نیروهای جانبی کنترل شوند.

ظرفیت ریزشمع فقط از مقاومت انتهایی به دست نمی آید و بخش مهمی از بار از طریق پیوند میان دوغاب و خاک یا سنگ پیرامون منتقل می شود. به همین دلیل کیفیت حفاری، فشار و روش تزریق، طول ناحیه پیوند و ویژگی های ژئوتکنیکی زمین در عملکرد آن نقش اساسی دارند. عضو فولادی داخلی نیز برای تحمل نیروهای فشاری یا کششی طراحی می شود و جزئیات اتصال سر میکروپایل به فونداسیون باید با سیستم سازه ای هماهنگ باشد. در پروژه هایی که میکروپایل به پی جدید یا موجود متصل می شود، هماهنگی آن با اجرای آرماتور بندی فونداسیون اهمیت زیادی دارد تا انتقال نیرو میان ریزشمع و کلاهک یا پی به شکل صحیح انجام شود. بنابراین پاسخ به این پرسش که میکروپایل چیست، تنها در معرفی یک شمع کوچک خلاصه نمی شود؛ بلکه با یک سیستم ژئوتکنیکی و سازه ای یکپارچه روبه رو هستیم.

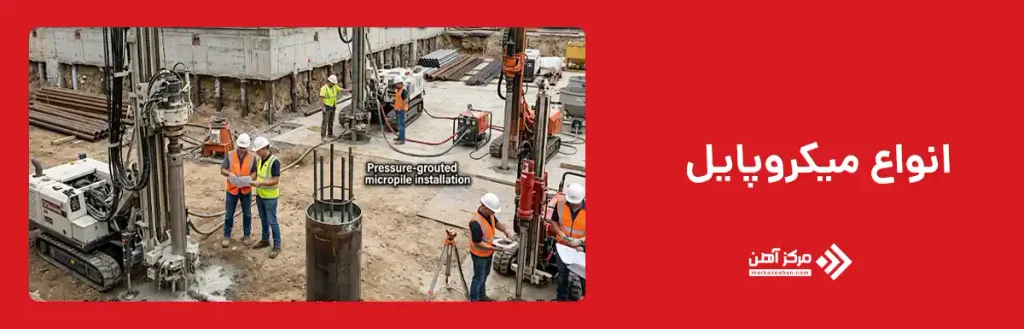

انواع میکروپایل

انواع میکروپایل را می توان بر اساس روش نصب، نحوه تزریق دوغاب و نوع عضو فولادی دسته بندی کرد. در منابع فنی FHWA، میکروپایل ها بر اساس روش گروت ریزی و تزریق در گروه های A تا E قرار می گیرند؛ برای مثال در نوع A دوغاب تحت نیروی ثقلی وارد گمانه می شود، در حالی که در انواع B، C و D از تزریق تحت فشار در مراحل مختلف استفاده می شود. نوع E نیز با میلگرد توخالی خودحفار اجرا می شود و عملیات حفاری و تزریق به صورت همزمان انجام می گیرد. در ادبیات اجرایی ایران، تقسیم بندی ساده تری مانند میکروپایل تزریقی و میکروپایل کوبشی نیز رایج است که تفاوت آن ها بیشتر به شیوه ورود عضو به خاک و نحوه تامین ظرفیت باربری مربوط می شود.

میکروپایل تزریقی معمولا شامل حفاری، قرار دادن لوله یا آرماتور و تزریق دوغاب سیمانی است و بخش قابل توجهی از ظرفیت آن از پیوند میان دوغاب و خاک یا سنگ اطراف تامین می شود. این روش برای خاک های متنوع، فضاهای محدود و پروژه های مقاوم سازی ساختمان کاربرد زیادی دارد؛ زیرا با تجهیزات نسبتا کوچک می توان ریزشمع ها را در کنار یا زیر فونداسیون موجود اجرا کرد. در مقابل، اصطلاح میکروپایل کوبشی معمولا برای اعضای فولادی کم قطر به کار می رود که با ضربه یا فشار وارد زمین می شوند و رفتار اجرایی آن ها به شمع های جابجایی نزدیک تر است. انتخاب میان این روش ها به مشخصات خاک، سطح آب زیرزمینی، محدودیت ارتعاش، ظرفیت مورد نیاز و دسترسی دستگاه میکروپایل بستگی دارد. طراحی میکروپایل نیز نه صرفا نام تجاری یا نوع ظاهری سیستم که باید بر اساس مطالعات ژئوتکنیکی و روش واقعی اجرا انجام شود. در ادامه با انواع میکرو پایل آشنا می شوید:

میکروپایل تزریقی

میکروپایل تزریقی یکی از رایج ترین روش های اجرای ریزشمع است و معمولا زمانی به کار می رود که افزایش ظرفیت باربری خاک یا تقویت فونداسیون موجود هدف اصلی پروژه باشد. در این روش ابتدا گمانه ای با قطر محدود تا عمق طراحی شده حفاری می شود، سپس لوله یا آرماتور فولادی درون گمانه قرار می گیرد و فضای اطراف آن با دوغاب سیمان پر می شود. در بسیاری از طرح ها، دوغاب تحت فشار تزریق می شود تا پیوند بهتری میان عضو و خاک اطراف ایجاد شود و اصطکاک جداره افزایش پیدا کند.

مزیت مهم این روش، قابلیت اجرا در خاک های متنوع و فضاهای محدود است. همچنین می توان طول، قطر، فشار تزریق و نوع آرماتور را بر اساس نیاز پروژه تغییر داد. در میکروپایل خاک، کیفیت تماس میان دوغاب و محیط اطراف نقش تعیین کننده ای در ظرفیت نهایی دارد؛ بنابراین کنترل فشار تزریق، حجم دوغاب و شرایط گمانه اهمیت زیادی دارد.

میکروپایل تزریقی در پروژه های بهسازی پی، تثبیت نشست، تقویت سازه های موجود و اجرای فونداسیون در زمین های ضعیف کاربرد دارد. با این حال، موفقیت آن به طراحی صحیح، انتخاب روش تزریق مناسب و کنترل دقیق مراحل اجرا وابسته است. در خاک های بسیار سست یا دارای آب زیرزمینی بالا نیز ممکن است نیاز به تمهیدات ویژه برای حفظ پایداری گمانه وجود داشته باشد.

میکروپایل کوبشی

میکروپایل کوبشی روشی است که در آن عضو فولادی باریک با استفاده از ضربه، ارتعاش یا فشار مکانیکی وارد زمین می شود. این سیستم از نظر رفتار اجرایی به شمع های جابجایی نزدیک است، زیرا برخلاف روش حفاری، بخشی از خاک اطراف هنگام نصب جابجا یا متراکم می شود. بسته به طراحی، ممکن است از لوله فولادی، پروفیل یا عضو تقویت شده برای انتقال بار استفاده شود و در برخی سیستم ها پس از کوبش، عملیات تزریق نیز برای افزایش پیوند و ظرفیت انجام گیرد.

این روش زمانی مناسب است که شرایط خاک اجازه نفوذ عضو را بدهد و محدودیت شدید برای ارتعاش یا صدا وجود نداشته باشد. سرعت اجرا می تواند نسبت به برخی روش های حفاری بیشتر باشد، اما در زمین های سنگی، خاک های بسیار متراکم یا مجاورت سازه های حساس، استفاده از آن نیازمند بررسی دقیق است. انتخاب دستگاه میکروپایل و انرژی کوبش نیز باید بر اساس مقاومت خاک و ابعاد عضو انجام شود.

یکی از نکات مهم در میکروپایل کوبشی، کنترل آسیب احتمالی به عضو فولادی در زمان نصب است. همچنین باید مقدار نفوذ، راستای اجرا و مقاومت نهایی عضو بررسی شود. این روش در پروژه های با دسترسی مناسب و خاک های قابل نفوذ می تواند راهکاری سریع باشد، اما انتخاب آن باید بر پایه مطالعات ژئوتکنیکی و محدودیت های محیطی انجام شود.

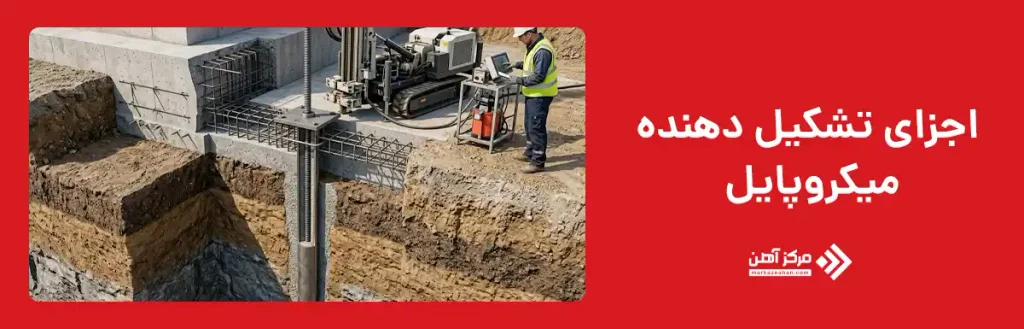

اجزای تشکیل دهنده میکروپایل

اجزای تشکیل دهنده میکروپایل باید به صورت یک سیستم واحد عمل کنند تا بار سازه با اطمینان به لایه های مناسب زمین منتقل شود. بخش اصلی این سیستم معمولا شامل عضو فولادی تقویت کننده و دوغاب سیمان است و بسته به روش اجرا، لوله فولادی نیز می تواند بخشی از مقطع نهایی باقی بماند. بر اساس راهنمای FHWA، فولاد مورد استفاده در میکروپایل ها می تواند شامل میلگرد معمولی، میلگردهای رزوه دار پیوسته، میلگرد توخالی خودحفار یا لوله فولادی باشد. نوع و مقدار فولاد بر اساس نیروهای فشاری و کششی، شرایط زمین و طراحی میکروپایل تعیین می شود.

دوغاب سیمانی بخش دیگری از مقطع میکروپایل را تشکیل می دهد و علاوه بر انتقال نیرو به خاک یا سنگ اطراف، در محافظت از فولاد در برابر خوردگی نقش دارد. کیفیت دوغاب، نسبت آب به سیمان، نحوه تزریق و پیوستگی آن در طول عضو باید کنترل شود تا مقاومت و دوام مورد انتظار حاصل شود. در بسیاری از طرح ها، لوله میکروپایل علاوه بر کمک به فرآیند حفاری یا تثبیت گمانه، به عنوان عضو سازه ای نیز در سیستم باقی می ماند.

در قسمت بالایی نیز اتصال سر ریزشمع به فونداسیون اهمیت زیادی دارد. این اتصال باید بتواند نیرو را میان پی و عضو عمیق منتقل کند و معمولا با صفحات، آرماتورها یا جزئیات اتصال مهندسی شده اجرا می شود. بنابراین عملکرد میکروپایل ها فقط به مقاومت یک لوله یا میلگرد وابسته نیست، بلکه نتیجه همکاری عضو فولادی، دوغاب، زمین اطراف و اتصال سر ریزشمع است. هماهنگی این اجزا در طراحی و اجرا، نقش مستقیمی در ظرفیت باربری و دوام سیستم دارد.

لوله میکروپایل

لوله میکروپایل یکی از اجزای اصلی سیستم ریزشمع است که بسته به طراحی می تواند هم در فرآیند اجرا نقش داشته باشد و هم بخشی از ظرفیت سازه ای عضو را تامین کند. این لوله معمولا فولادی است و در برخی روش ها برای تثبیت دیواره گمانه، عبور دوغاب یا تقویت مقطع نهایی استفاده می شود. قطر، ضخامت و گرید فولاد لوله بر اساس بارهای فشاری و کششی، شرایط خاک و طول میکروپایل انتخاب می شود. در خاک های سست یا محل هایی که احتمال ریزش دیواره وجود دارد، لوله می تواند به حفظ پایداری گمانه کمک کند.

لوله میکروپایل ممکن است به صورت دائمی در زمین باقی بماند یا در برخی روش ها پس از تزریق به طور کامل یا جزئی خارج شود. اگر لوله بخشی از عضو نهایی باشد، مقاومت آن در برابر کمانش، خوردگی و نیروهای اجرایی باید بررسی شود. محل اتصال قطعات لوله نیز اهمیت دارد، زیرا ضعف در اتصال می تواند انتقال نیرو را مختل کند. بنابراین انتخاب لوله باید همزمان با طراحی سازه ای، شرایط زمین و روش اجرای میکروپایل انجام شود.

دوغاب سیمانی

دوغاب سیمانی بخش مهمی از مقطع بسیاری از میکروپایل ها را تشکیل می دهد و وظیفه اصلی آن ایجاد پیوند میان عضو فولادی و خاک یا سنگ اطراف است. در روش های متداول، دوغاب از سیمان و آب تهیه می شود و باید مقاومت، روانی و قابلیت تزریق مناسبی داشته باشد. اگر تزریق به درستی انجام نشود و در اطراف عضو حفره یا ناپیوستگی باقی بماند، ظرفیت انتقال بار و دوام ریزشمع کاهش پیدا می کند. به همین دلیل کیفیت دوغاب مستقیما بر عملکرد نهایی میکروپایل اثر دارد.

در روش های تزریق تحت فشار، دوغاب علاوه بر پر کردن گمانه می تواند تماس موثرتری با زمین اطراف ایجاد کند و مقاومت پیوندی را افزایش دهد. فشار تزریق باید متناسب با نوع خاک و روش طراحی انتخاب شود تا از جابجایی نامطلوب زمین جلوگیری شود. دوغاب همچنین محیطی محافظ برای فولاد داخلی ایجاد می کند و به کاهش خطر خوردگی کمک می کند. کنترل نسبت آب به سیمان، حجم دوغاب مصرفی و مقاومت نمونه های تهیه شده از مهم ترین مراحل کنترل کیفیت اجرای میکروپایل است.

میلگرد و آرماتور میکروپایل

میلگرد و آرماتور میکروپایل برای تامین بخش مهمی از ظرفیت سازه ای ریزشمع به کار می روند و باید توان تحمل نیروهای فشاری و کششی طراحی را داشته باشند. بسته به سیستم انتخاب شده، می توان از میلگرد معمولی، میلگردهای پرمقاومت رزوه دار، میله های توخالی خودحفار یا ترکیب آن ها با لوله فولادی استفاده کرد. مقدار و نوع فولاد تقویتی بر اساس بار طراحی، شرایط زمین، طول عضو و نحوه اتصال میکروپایل به فونداسیون تعیین می شود. در پروژه هایی که نیروی کششی زیادی وجود دارد، سطح مقطع و مقاومت فولاد اهمیت بیشتری پیدا می کند.

آرماتور باید در عمق و موقعیت مشخص شده در نقشه اجرایی قرار گیرد و پوشش کافی دوغاب پیرامون آن حفظ شود. این پوشش علاوه بر انتقال نیرو، به محافظت فولاد در برابر خوردگی کمک می کند. اگر آرماتور از چند قطعه تشکیل شده باشد، اتصال آن ها باید ظرفیت لازم برای عبور نیروی طراحی را داشته باشد. جزئیات سر میکروپایل نیز باید به گونه ای طراحی شود که نیرو به شکل مطمئن میان فونداسیون و ریزشمع منتقل شود.

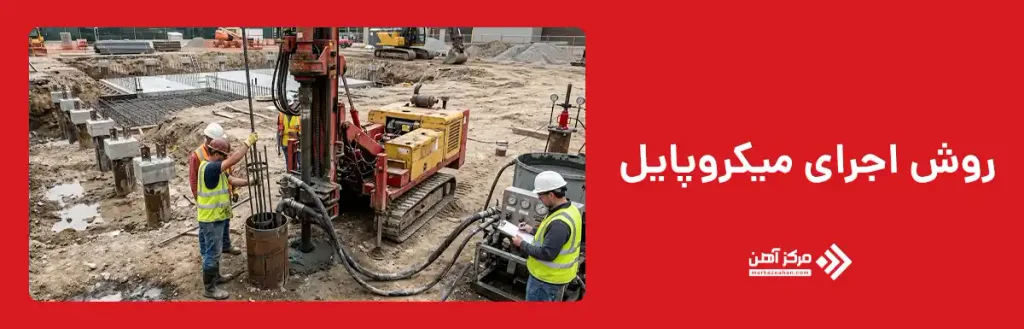

روش اجرای میکروپایل چگونه است؟

روش اجرای میکروپایل از آماده سازی محل و تعیین دقیق نقاط حفاری آغاز می شود و تا تزریق دوغاب، تکمیل عضو فولادی و انجام آزمایش های کنترل کیفیت ادامه پیدا می کند. پیش از شروع عملیات، اطلاعات حاصل از مطالعات ژئوتکنیکی، عمق لایه های خاک، سطح آب زیرزمینی، بار طراحی و موقعیت تاسیسات موجود بررسی می شوند. سپس دستگاه میکروپایل در محل مستقر شده و گمانه با قطر و زاویه تعیین شده در نقشه اجرایی حفاری می شود. در زمین های ناپایدار ممکن است از کیسینگ موقت یا دائم برای جلوگیری از ریزش دیواره گمانه استفاده شود.

پس از رسیدن حفاری به عمق طراحی، لوله، میلگرد یا عضو تقویت کننده درون گمانه قرار می گیرد. در مرحله بعد، دوغاب سیمان از طریق روش تعیین شده وارد فضای اطراف عضو می شود. نوع تزریق می تواند ثقلی یا تحت فشار باشد و در بعضی روش ها تزریق تکمیلی نیز پس از گیرش اولیه انجام می شود. فشار و حجم دوغاب باید ثبت شود، زیرا تغییر غیرعادی این مقادیر می تواند نشانه شرایط متفاوت خاک، نشت دوغاب یا وجود حفره در زمین باشد.

پس از تکمیل تزریق و رسیدن دوغاب به مقاومت مورد نیاز، سر میکروپایل برای اتصال به فونداسیون آماده می شود. در پایان، کنترل کیفیت شامل بررسی سوابق حفاری، مقدار دوغاب، مشخصات آرماتور و انجام آزمایش بار روی ریزشمع های منتخب است. فیلم اجرای میکروپایل می تواند ترتیب ظاهری این مراحل را نشان دهد، اما کنترل مهندسی عملیات باید بر اساس نقشه ها، مشخصات فنی و نتایج آزمایش انجام شود. در ادامه با مراحل اجرای میکرو پایل بیشتر آشنا می شوید:

حفاری محل اجرای میکروپایل

حفاری محل اجرای میکروپایل نخستین مرحله عملیاتی در ساخت ریزشمع است و کیفیت آن می تواند بر تمام مراحل بعدی اثر بگذارد. پیش از حفاری، محل دقیق هر میکرو پایل بر اساس نقشه های اجرایی مشخص می شود و وضعیت تاسیسات زیرزمینی، دسترسی دستگاه و شرایط سطح زمین بررسی خواهد شد. سپس گمانه با قطر، عمق و زاویه تعیین شده حفاری می شود. نوع تجهیزات حفاری به جنس خاک، وجود سنگ، محدودیت فضای کار و عمق مورد نیاز بستگی دارد.

در خاک های ناپایدار یا زمین هایی که احتمال ریزش دیواره گمانه وجود دارد، استفاده از کیسینگ یا لوله جداره می تواند ضروری باشد. در برخی پروژه ها نیز روش حفاری باید به گونه ای انتخاب شود که لرزش و آسیب به ساختمان های مجاور به حداقل برسد. ثبت مشخصات لایه های خاک در طول حفاری اهمیت زیادی دارد، زیرا تغییر ناگهانی مقاومت زمین یا مشاهده آب زیرزمینی می تواند نیازمند اصلاح روش اجرا باشد. در پایان این مرحله، عمق و وضعیت گمانه باید با الزامات طراحی میکروپایل تطبیق داده شود.

نصب لوله میکروپایل

پس از تکمیل حفاری، لوله میکروپایل یا عضو فولادی اصلی درون گمانه قرار می گیرد. این مرحله باید با دقت انجام شود تا عضو در راستای طراحی باقی بماند و در زمان ورود به گمانه دچار خمیدگی یا آسیب نشود. در سیستم هایی که لوله از چند قطعه تشکیل شده است، اتصال قطعات باید بتواند نیروهای طراحی را بدون ایجاد نقطه ضعف منتقل کند. بسته به نوع سیستم، اتصالات می توانند رزوه ای، مکانیکی یا مطابق جزئیات مشخص شده در نقشه اجرایی باشند.

لوله باید تا عمق تعیین شده نصب شود و فاصله آن از دیواره گمانه به گونه ای باشد که فضای کافی برای عبور دوغاب وجود داشته باشد. اگر لوله بخشی از مقطع نهایی ریزشمع باشد، مشخصات آن باید با طراحی سازه ای و شرایط خوردگی زمین تطابق داشته باشد. در برخی روش ها، عضو فولادی همزمان با حفاری وارد زمین می شود، اما در روش های متداول تزریقی، نصب پس از آماده شدن گمانه انجام می گیرد. کنترل تراز، عمق و سلامت اتصال ها پیش از شروع تزریق دوغاب، از مراحل مهم کنترل کیفیت محسوب می شود.

تزریق دوغاب سیمان

تزریق دوغاب سیمان یکی از حساس ترین مراحل اجرای میکروپایل است، زیرا بخش مهمی از انتقال بار میان عضو فولادی و خاک یا سنگ اطراف از طریق همین دوغاب انجام می شود. پس از قرارگیری آرماتور یا لوله در گمانه، دوغاب با نسبت آب به سیمان کنترل شده و قابلیت پمپاژ مناسب وارد گمانه می شود. بسته به نوع طراحی، تزریق می تواند به صورت ثقلی، تحت فشار یا در چند مرحله انجام شود. در روش های تحت فشار، هدف ایجاد تماس بهتر میان دوغاب و زمین اطراف و افزایش مقاومت پیوندی است.

در طول تزریق باید فشار، حجم مصرفی و رفتار دوغاب ثبت شود. افزایش یا کاهش غیرعادی حجم می تواند نشانه وجود حفره، ترک یا مسیر فرار در خاک باشد. همچنین نباید فشار تزریق به اندازه ای باشد که موجب جابجایی ناخواسته زمین یا آسیب به سازه های مجاور شود. کیفیت سیمان، نسبت اختلاط و یکنواختی دوغاب نیز باید کنترل شوند تا پس از گیرش، مقاومت فشاری مورد نیاز تامین شود. ثبت اطلاعات تزریق برای ارزیابی کیفیت نهایی ریزشمع اهمیت زیادی دارد.

آزمایش و کنترل کیفیت ریزشمع

آزمایش و کنترل کیفیت ریزشمع برای اطمینان از تطابق اجرای واقعی با طراحی میکروپایل انجام می شود. کنترل از زمان حفاری آغاز شده و موقعیت، زاویه، عمق گمانه، مشخصات لایه های خاک و شرایط آب زیرزمینی ثبت می شود. سپس نوع و ابعاد عضو فولادی، نحوه قرارگیری آن، کیفیت اتصالات و میزان پوشش دوغاب بررسی خواهند شد. FHWA همچنین بر کنترل قابلیت پمپاژ دوغاب، نسبت آب به سیمان و نمونه گیری برای تعیین مقاومت فشاری تاکید دارد.

پس از رسیدن دوغاب به مقاومت تعیین شده، در برخی ریزشمع ها آزمایش بار انجام می شود تا رفتار عضو تحت نیروی فشاری یا کششی بررسی شود. بسته به مشخصات پروژه، آزمایش ها می توانند شامل تست اثباتی، آزمایش تاییدی یا آزمون بار روی تعدادی از میکروپایل ها باشند. در این فرآیند، مقدار بار اعمال شده و تغییر مکان سر ریزشمع ثبت و با معیارهای پذیرش مقایسه می شود. کنترل اتصال سر میکروپایل به فونداسیون نیز ضروری است. ثبت کامل عملیات حفاری، تزریق و نتایج آزمایش ها کمک می کند مشکلات احتمالی پیش از بهره برداری شناسایی شوند.

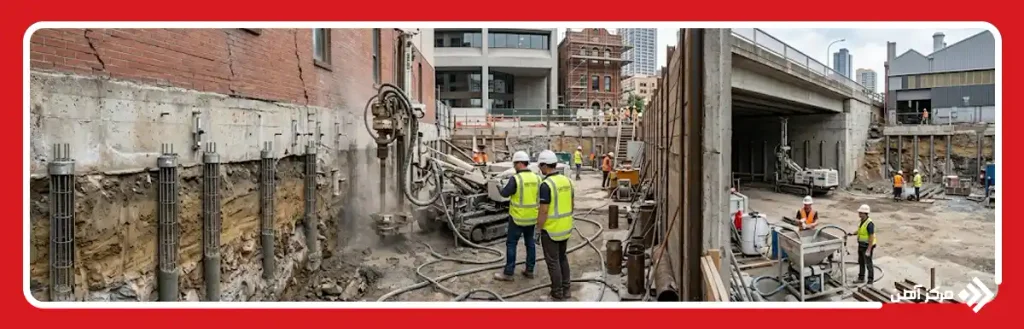

کاربرد میکروپایل در ساختمان و فونداسیون

کاربرد میکروپایل در ساختمان زمانی اهمیت پیدا می کند که فونداسیون سطحی نتواند بار سازه را با نشست قابل قبول به زمین منتقل کند یا امکان استفاده از شمع های بزرگ وجود نداشته باشد. در چنین شرایطی، میکروپایل فونداسیون می تواند بار را از لایه های ضعیف عبور داده و به خاک یا سنگ مقاوم تر منتقل کند. این روش در ساختمان های جدید واقع در زمین های سست، پروژه های دارای محدودیت فضای کار و محل هایی که تجهیزات سنگین شمع کوبی امکان فعالیت ندارند، کاربرد دارد. قطر کم و قابلیت اجرای مایل نیز امکان طراحی سیستم متناسب با بارهای فشاری، کششی و در برخی شرایط نیروهای جانبی را فراهم می کند.

یکی از مهم ترین کاربردهای ریزشمع، تقویت فونداسیون ساختمان های موجود است. زمانی که افزایش طبقات، تغییر کاربری، نشست پی یا افزایش بار باعث شود ظرفیت فونداسیون قبلی کافی نباشد، میکروپایل ها می توانند از داخل یا مجاورت پی اجرا و به آن متصل شوند. تجهیزات کوچک، لرزش و جابجایی محدود خاک باعث می شود این روش برای پروژه های دارای ساختمان مجاور یا محدودیت ارتفاع مناسب باشد. FHWA نیز استفاده از میکروپایل برای زیرسازی و تقویت پی های موجود و بهسازی لرزه ای را از کاربردهای رایج آن معرفی می کند.

میکروپایل همچنین در کنترل نشست، تقویت پی پل ها و سازه های صنعتی و پروژه های بازسازی کاربرد دارد. با این حال، استفاده از آن باید بر اساس مطالعات ژئوتکنیکی، تحلیل بار و بررسی نحوه اتصال ریزشمع به فونداسیون انجام شود؛ زیرا عملکرد نهایی سیستم به همکاری صحیح پی، عضو فولادی، دوغاب و زمین اطراف وابسته است.

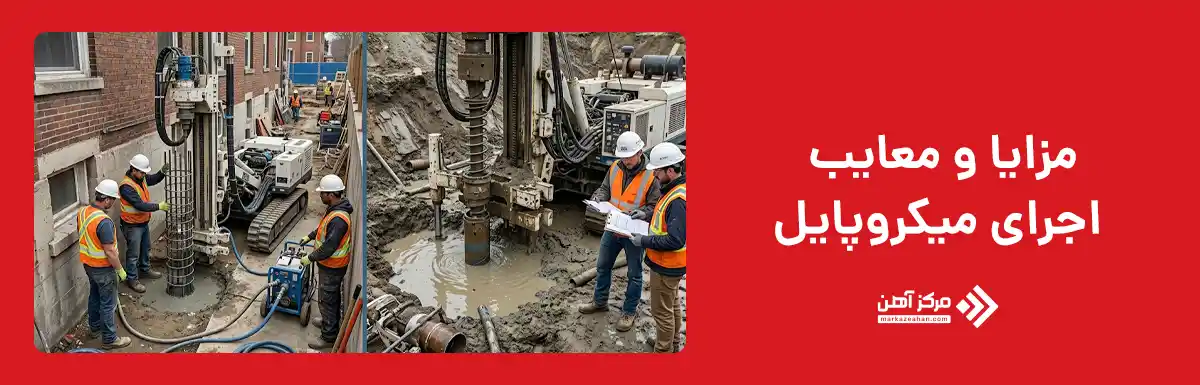

مزایا و معایب اجرای میکروپایل

اجرای میکروپایل مزایای مهمی دارد که آن را برای بسیاری از پروژه های ساختمانی و ژئوتکنیکی مناسب می کند. یکی از اصلی ترین مزایا، امکان اجرا در فضاهای محدود و محل هایی است که تجهیزات بزرگ حفاری یا شمع کوبی قابل استفاده نیستند. دستگاه میکروپایل ابعاد کوچک تری دارد و می تواند در زیرزمین، مجاورت ساختمان های موجود یا کارگاه های دارای محدودیت ارتفاع فعالیت کند. همچنین میزان لرزش و جابجایی خاک در بسیاری از روش های حفاری و تزریق کمتر از شمع های کوبشی بزرگ است و این موضوع برای پروژه های حساس اهمیت دارد.

انعطاف پذیری در طراحی نیز از نقاط قوت این سیستم است. میکروپایل ها می توانند برای تحمل بارهای فشاری، کششی یا ترکیبی طراحی شوند و در خاک های متنوع یا حتی در تماس با لایه سنگی اجرا شوند. قابلیت اتصال به فونداسیون موجود، امکان تقویت پی بدون تخریب گسترده را فراهم می کند و کنترل نشست نیز از دیگر مزایای آن است.

در مقابل، اجرای میکروپایل بدون محدودیت نیست. هزینه واحد هر عضو ممکن است نسبت به برخی روش های متداول بالا باشد و کیفیت نهایی به شدت به کنترل حفاری، تزریق و اجرای صحیح آرماتور وابسته است. در پروژه هایی با تعداد بسیار زیاد شمع و فضای باز کافی، روش های دیگر ممکن است اقتصادی تر باشند. همچنین در خاک های بسیار ریزشی، دارای جریان آب شدید یا زمین های بسیار متراکم، اجرای ریزشمع می تواند پیچیده تر شود و به تجهیزات یا تمهیدات اضافی نیاز داشته باشد. بنابراین انتخاب این روش باید بر اساس بررسی همزمان شرایط ژئوتکنیکی، محدودیت های اجرایی و هزینه پروژه انجام شود.

میکروپایل یکی از روش های موثر برای انتقال بار به لایه های مقاوم تر زمین، کنترل نشست و تقویت فونداسیون های جدید یا موجود است. این سیستم با استفاده از عضو فولادی، دوغاب سیمانی و پیوند ایجاد شده با خاک یا سنگ اطراف، ظرفیت باربری مورد نیاز را تامین می کند. امکان اجرای میکروپایل در فضاهای محدود، لرزش کم و قابلیت استفاده در پروژه های بازسازی از مهم ترین مزایای آن محسوب می شوند. با این حال، عملکرد مناسب ریزشمع به مطالعات ژئوتکنیکی دقیق، طراحی میکروپایل، انتخاب روش تزریق مناسب و کنترل کیفیت اجرا وابسته است. بنابراین پیش از انتخاب این روش باید نوع خاک، بار سازه، شرایط آب زیرزمینی، محدودیت های کارگاه و هزینه اجرا بررسی شوند. اجرای اصولی و آزمایش ریزشمع ها پس از نصب نیز کمک می کند ظرفیت واقعی سیستم با الزامات طراحی تطبیق داده شود.
