آرماتوربندی سقف وافل چگونه انجام می شود؟

آرماتوربندی سقف وافل فرایندی دقیق برای جانمایی، اتصال و مهار میلگردهای تحتانی، فوقانی و تقویتی در میان شبکه قالب های وافل است. این سیستم با ایجاد تیرچه های متقاطع و حذف بتن غیرسازه ای از بخش هایی از دال، وزن مرده سقف را کاهش می دهد و امکان پوشش دهانه های بزرگ تر را فراهم می کند. با این حال، عملکرد صحیح آن به اجرای کامل نقشه سازه، رعایت قطر و فاصله میلگردها، تامین طول مهاری، کنترل کاور بتن و تقویت نواحی اطراف ستون ها و بازشوها وابسته است. مقدار فولاد مصرفی و هزینه اجرای شبکه آرماتور نیز تحت تاثیر قیمت آهن، ابعاد دهانه، یک طرفه یا دو طرفه بودن سقف و میزان میلگردهای تقویتی قرار دارد. در سقف وافل دو طرفه، انتقال بار در دو جهت انجام می شود و نحوه چیدمان آرماتورها باید با رفتار دو طرفه دال هماهنگ باشد.

پیش از شروع اجرا باید قالب ها تراز و مهار شوند، سپس میلگردهای پایین شبکه، تقویت های اطراف ستون، آرماتورهای فوقانی و قطعات مربوط به بازشوها مطابق نقشه آرماتوربندی سقف وافل نصب گردند. تغییر خودسرانه قطر یا تعداد میلگردها به دلیل افزایش قیمت میلگرد می تواند ظرفیت خمشی، کنترل ترک و ایمنی سقف را کاهش دهد. در آرماتوربندی سقف وافل یک طرفه، جهت اصلی میلگردها و تیرچه ها اهمیت بیشتری دارد؛ اما در مدل دو طرفه، شبکه باربر در هر دو امتداد شکل می گیرد. پیش از بتن ریزی نیز فاصله میلگردها، محل اورلب، اسپیسرها، کاور، استحکام قالب و پاک بودن سطح کنترل می شوند. در ادامه مقاله مرکزآهن، مراحل آرماتور بندی سقف وافل، نکات اجرایی، خطاهای رایج و عوامل موثر بر هزینه این عملیات بررسی خواهد شد.

آرماتوربندی سقف وافل چیست؟

آرماتوربندی سقف وافل به فرایند جانمایی، بستن و مهار میلگردهای اصلی، فرعی و تقویتی در دال وافل گفته می شود تا سقف بتواند بارهای مرده، زنده و نیروهای ناشی از زلزله را مطابق نقشه سازه تحمل کند. این عملیات تنها به قرار دادن میلگردها داخل قالب محدود نیست، بلکه شامل کنترل قطر میلگرد، فاصله آرماتورها، طول مهاری، طول اورلب، کاور بتن، محل تقویت ها و نحوه اتصال میلگردها نیز می شود. در واقع، اگر این مرحله مطابق ضوابط فنی انجام نشود، حتی استفاده از بتن با مقاومت مناسب نیز نمی تواند عملکرد مورد انتظار سقف را تضمین کند. به همین دلیل، برای اینکه بدانیم آرماتوربندی چیست باید توجه کنیم که هدف اصلی آن افزایش مقاومت کششی بتن و کنترل ترک های ناشی از بارگذاری و تغییرات دمایی است. در سقف وافل نیز این اصل با توجه به شکل خاص دال و نحوه انتقال بار اهمیت بیشتری پیدا می کند.

نحوه آرماتوربندی سقف وافل بر اساس نوع سازه، دهانه، بارهای طراحی و یک طرفه یا دو طرفه بودن سیستم تعیین می شود. در سقف های یک طرفه، بخش عمده آرماتورهای اصلی در یک امتداد قرار می گیرند، اما در آرماتوربندی سقف وافل دو طرفه، میلگردهای اصلی در هر دو جهت اجرا می شوند تا انتقال بار به صورت متقاطع انجام شود. همچنین پیش از شروع بتن ریزی سقف وافل باید محل اسپیسرها، آرماتورهای تقویتی، میلگردهای منفی، بازشوها و تقویت اطراف ستون ها کنترل شود. رعایت این موارد باعث می شود رفتار واقعی سقف با فرضیات طراحی سازه مطابقت داشته باشد و ظرفیت باربری، دوام و عملکرد لرزه ای دال در طول عمر سازه حفظ شود.

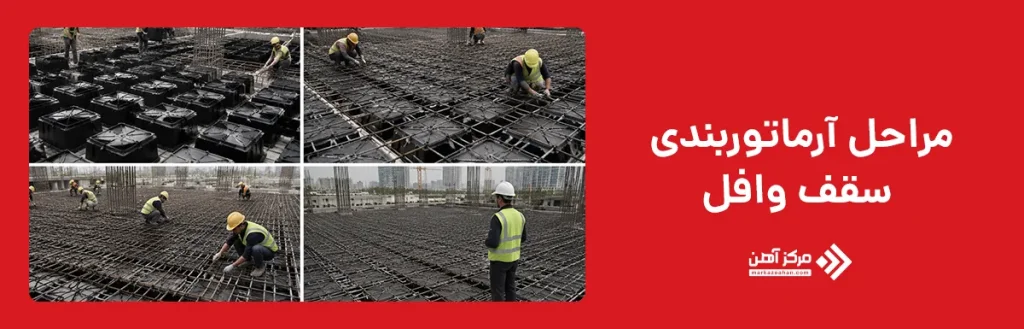

مراحل آرماتوربندی سقف وافل

مراحل آرماتوربندی سقف وافل باید دقیقا بر اساس طراحی سقف وافل، نقشه های سازه و ترتیب اجرایی کارگاه انجام شوند. شروع کار با کنترل زیرسازی، تراز جک ها، سلامت قالب ها و ابعاد شبکه وافل است. پس از اطمینان از پایداری قالب بندی، میلگردهای تحتانی در مسیرهای مشخص قرار می گیرند و با سیم آرماتوربندی مهار می شوند. سپس آرماتورهای فوقانی، میلگردهای منفی روی تکیه گاه ها، تقویت های اطراف ستون و بازشوها اجرا می شوند. در سقف وافل یک طرفه، جهت اصلی باربری باید از ابتدا در جانمایی میلگردها مشخص باشد، اما در آرماتوربندی سقف وافل دو طرفه، شبکه اصلی در هر دو امتداد شکل می گیرد و هماهنگی تقاطع میلگردها اهمیت بیشتری دارد.

مراحل آرماتور بندی سقف وافل فقط به چیدن میلگردها محدود نمی شود. اسپیسرها باید کاور مناسب بتن را تامین کنند، محل اورلب ها نباید در نواحی با تنش زیاد قرار گیرد و فاصله میلگردها باید با نقشه آرماتوربندی سقف وافل تطبیق داده شود. همچنین لازم است قالب ها از نخاله، سیم اضافی و آلودگی پاک شوند تا بتن به صورت یکنواخت در اطراف میلگردها جریان پیدا کند. پیش از بتن ریزی، ناظر باید قطر و تعداد میلگردها، محل تقویت ها، تراز قالب، استحکام اتصالات و آزاد بودن مسیرهای عبور بتن را بررسی کند. رعایت این ترتیب باعث می شود شبکه آرماتور هنگام ویبره جابه جا نشود و عملکرد نهایی سقف با محاسبات سازه هماهنگ باقی بماند. در ادامه با مراحل آرماتور بندی سقف وافل بیشتر آشنا می شوید:

آماده سازی قالب ها

آماده سازی قالب ها نخستین مرحله از مراحل آرماتور بندی سقف وافل است و تاثیر مستقیمی بر کیفیت اجرای شبکه میلگرد و شکل نهایی دال دارد. پیش از شروع آرماتوربندی، باید جک ها، تیرهای فرعی، شمع ها و قالب های وافل از نظر تراز، استحکام و فاصله گذاری کنترل شوند. هرگونه نشست، اختلاف ارتفاع یا جابه جایی قالب می تواند باعث تغییر ضخامت دال، برهم خوردن موقعیت میلگردها و افزایش مصرف بتن شود. همچنین سطح قالب ها باید از گرد و غبار، بتن خشک شده، روغن اضافی و هرگونه آلودگی پاک شود تا آرماتورها به درستی در جای خود قرار گیرند و عملیات بعدی بدون مشکل انجام شود.

پس از نصب قالب ها، ابعاد دهانه ها، محل ستون ها، بازشوها و تیرهای پیرامونی با نقشه سازه تطبیق داده می شود. در این مرحله، محل عبور تاسیسات نیز باید مشخص باشد تا پس از اجرای میلگردها نیازی به جابه جایی یا برش آرماتور ایجاد نشود. اگر قالب ها به درستی مهار نشده باشند، هنگام بتن ریزی احتمال تغییر شکل یا باز شدن آنها وجود دارد که می تواند کیفیت سقف را کاهش دهد.

پیش از آغاز اجرای میلگردهای تحتانی، لازم است سلامت قالب ها، استحکام اتصالات، تراز کلی سقف و فاصله میان قالب ها یک بار دیگر بررسی شوند. آماده سازی دقیق این بخش باعث می شود اجرای مراحل بعدی آرماتوربندی سقف وافل با سرعت بیشتر، دقت بالاتر و خطای کمتر انجام شود و شبکه میلگردها دقیقا مطابق نقشه در جای خود قرار گیرد.

اجرای آرماتورهای تحتانی

اجرای آرماتورهای تحتانی یکی از مهم ترین بخش های آرماتوربندی سقف وافل است؛ زیرا این میلگردها در نواحی میانی دهانه معمولا بخش اصلی تنش های کششی را تحمل می کنند. پس از آماده سازی و کنترل قالب ها، اسپیسرهای مناسب در محل های تعیین شده قرار می گیرند تا فاصله میلگردها از سطح قالب و کاور بتن حفظ شود. سپس میلگردهای اصلی و فرعی مطابق نقشه سازه در امتدادهای مشخص چیده می شوند. در آرماتوربندی سقف وافل یک طرفه، تمرکز اصلی بر جهت باربر سقف است، اما در سیستم دو طرفه باید شبکه تحتانی در هر دو امتداد با دقت اجرا شود.

قطر، تعداد و فاصله میلگردها نباید بر اساس تجربه کارگاهی تغییر کند. تمام تقاطع ها لازم نیست به صورت کامل بسته شوند، اما نقاط کافی باید با سیم آرماتوربندی مهار شوند تا شبکه هنگام رفت و آمد کارگران، اجرای لایه های بعدی و بتن ریزی جابه جا نشود. محل وصله ها نیز باید طبق نقشه و دور از نواحی دارای تنش زیاد انتخاب شود. قرار دادن چند اورلب در یک مقطع می تواند تراکم میلگرد را افزایش دهد و عبور بتن را دشوار کند.

در پایان این مرحله، راستای میلگردها، فاصله آنها از قالب، سلامت اسپیسرها و موقعیت شبکه نسبت به قالب های وافل کنترل می شود. میلگردها نباید مستقیما روی قالب قرار بگیرند یا با فاصله ای کمتر از کاور طراحی شده اجرا شوند. هرگونه خمیدگی، جابه جایی یا تماس نامناسب باید پیش از اجرای آرماتورهای فوقانی اصلاح شود تا عملکرد سازه ای سقف مطابق محاسبات باقی بماند.

اجرای آرماتورهای فوقانی

اجرای آرماتورهای فوقانی پس از تثبیت شبکه تحتانی انجام می شود و هدف آن، تامین مقاومت کششی در نواحی تکیه گاهی، کنترل ترک های ناشی از خمش منفی و حفظ یکپارچگی دال است. این میلگردها معمولا روی تکیه گاه ها، اطراف ستون ها، در امتداد تیرهای پنهان و بخش هایی که طبق نقشه سازه به تقویت بیشتری نیاز دارند قرار می گیرند. در آرماتوربندی سقف وافل دو طرفه، شبکه فوقانی در هر دو جهت اجرا می شود و باید با مسیر انتقال بار در دو امتداد هماهنگ باشد. در سیستم یک طرفه نیز تمرکز اصلی روی جهت باربر سقف است، اما میلگردهای توزیعی و تقویتی عمود بر آن نیز نباید حذف شوند.

برای نگه داشتن آرماتورهای فوقانی در تراز صحیح، از خرک یا نگهدارنده های مناسب استفاده می شود. فاصله خرک ها باید به گونه ای باشد که شبکه در اثر رفت و آمد کارگران یا بتن ریزی دچار افتادگی نشود. اگر میلگردهای فوقانی پایین تر از محل طراحی شده قرار گیرند، ارتفاع موثر مقطع کاهش پیدا می کند و ظرفیت خمشی ناحیه تکیه گاهی کمتر می شود. همچنین بستن بیش از حد شبکه یا ایجاد تراکم نامناسب می تواند عبور بتن و ویبره را دشوار کند.

در پایان، محل میلگردهای منفی، طول مهاری، فاصله از لبه قالب و هم پوشانی آنها با آرماتورهای تقویتی کنترل می شود. هرگونه جابه جایی خرک، باز شدن سیم ها یا تغییر در ارتفاع شبکه باید پیش از ادامه کار اصلاح شود. اجرای دقیق این مرحله از مهم ترین نکات آرماتوربندی سقف وافل است و نقش مستقیمی در عملکرد سازه ای سقف پس از بهره برداری دارد.

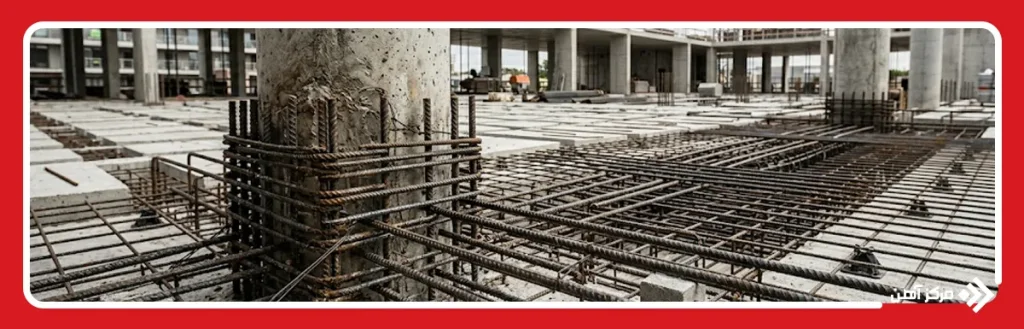

اجرای آرماتورهای تقویتی

آرماتورهای تقویتی در بخش هایی از سقف وافل اجرا می شوند که تنش، برش یا تمرکز نیرو از مقدار معمول بیشتر است. این نواحی معمولا شامل اطراف ستون ها، محل بازشوها، لبه های آزاد، تکیه گاه ها، تیرهای پنهان و بخش هایی هستند که تغییر ناگهانی در هندسه سقف دارند. محل، تعداد، قطر و طول این میلگردها باید دقیقا مطابق نقشه آرماتوربندی سقف وافل تعیین شود؛ زیرا حذف یا جابه جایی آنها می تواند ظرفیت باربری و کنترل ترک را کاهش دهد. در اطراف ستون ها، میلگردهای تقویتی برای کنترل برش پانچ و انتقال مناسب نیرو اهمیت ویژه ای دارند و نباید با آرماتورهای معمولی اشتباه گرفته شوند.

در زمان اجرا، میلگردهای تقویتی باید با طول مهاری کافی در شبکه اصلی درگیر شوند و محل وصله آنها با نواحی پرتنش تداخل نداشته باشد. اگر بازشوهای تاسیساتی در سقف وجود دارند، تقویت های پیرامونی باید پیش از عبور لوله یا کانال نصب شوند. برش خودسرانه میلگردهای اصلی برای ایجاد بازشو مجاز نیست و هر تغییر باید با تایید طراح سازه انجام گیرد. همچنین در آرماتوربندی سقف وافل یک طرفه، جهت اصلی تقویت ها باید با مسیر باربری هماهنگ باشد، در حالی که در سقف دو طرفه توزیع نیرو در هر دو جهت بررسی می شود.

پس از نصب، هم پوشانی میلگردهای تقویتی با شبکه فوقانی و تحتانی، فاصله آنها از قالب و محل قرارگیری خرک ها کنترل می شود. تراکم بیش از حد میلگرد نیز باید مدیریت شود تا بتن بتواند همه فضاها را پر کند. اجرای دقیق این مرحله مانع ایجاد ضعف موضعی در سقف می شود و عملکرد بخش های حساس دال را بهبود می دهد.

کنترل فاصله میلگردها

کنترل فاصله میلگردها در آرماتوربندی سقف وافل برای حفظ ظرفیت باربری، عبور مناسب بتن و جلوگیری از تمرکز تنش ضروری است. فاصله آرماتورها باید دقیقا مطابق نقشه سازه اجرا شود و تغییر آن به دلیل کمبود میلگرد، سهولت اجرا یا تجربه کارگاهی مجاز نیست. در شبکه تحتانی و فوقانی، فاصله زیاد می تواند کنترل ترک و مقاومت خمشی را کاهش دهد، در حالی که تراکم بیش از حد نیز جریان بتن و عملکرد ویبره را مختل می کند. در آرماتوربندی سقف وافل دو طرفه، این کنترل باید در هر دو جهت انجام شود تا شبکه باربر به صورت متقارن و منظم شکل بگیرد.

برای کنترل فاصله، می توان از متر، شابلون یا نشانه گذاری روی قالب استفاده کرد. تمام میلگردها باید در راستای تعیین شده قرار گیرند و در محل تقاطع ها به اندازه کافی با سیم آرماتوربندی مهار شوند. فاصله میان میلگردهای تقویتی، میلگردهای منفی و شبکه اصلی نیز باید به گونه ای باشد که فضای کافی برای عبور سنگدانه ها باقی بماند. اگر چند وصله یا میلگرد تقویتی در یک ناحیه جمع شوند، احتمال ایجاد حفره و کرموشدگی افزایش پیدا می کند.

در اطراف ستون ها، بازشوها و لبه های دال، فاصله میلگردها ممکن است نسبت به بخش های معمولی تغییر کند و باید فقط بر اساس نقشه اجرا شود. همچنین اسپیسرها و خرک ها نباید باعث انحراف شبکه یا کاهش فاصله خالص شوند. پیش از بتن ریزی، فاصله میلگردها در چند نقطه اندازه گیری و با نقشه آرماتوربندی سقف وافل تطبیق داده می شود. این کنترل ساده از بسیاری از خطاهای اجرایی جلوگیری می کند و باعث می شود بتن به صورت یکنواخت اطراف آرماتورها را پر کند.

کنترل نهایی قبل از بتن ریزی

کنترل نهایی پیش از بتن ریزی سقف وافل باید زمانی انجام شود که تمام آرماتورهای تحتانی، فوقانی و تقویتی نصب شده باشند و مسیرهای تاسیساتی نیز در محل نهایی خود قرار گرفته باشند. در این بازبینی، قطر، تعداد و فاصله میلگردها با نقشه سازه تطبیق داده می شود و محل میلگردهای منفی، تقویت های اطراف ستون، بازشوها و لبه های سقف بررسی می گردد. همچنین باید اطمینان حاصل شود که طول مهاری و اورلب ها مطابق نقشه اجرا شده اند و هیچ میلگردی برای عبور لوله یا تجهیزات تاسیساتی بریده یا جابه جا نشده است. هرگونه تغییر باید پیش از ادامه کار با تایید طراح یا ناظر اصلاح شود.

در مرحله بعد، وضعیت اسپیسرها، خرک ها و کاور بتن کنترل می شود. شبکه آرماتور نباید مستقیما روی قالب قرار گرفته باشد و آرماتورهای فوقانی نیز نباید در اثر رفت و آمد کارگران افتادگی پیدا کرده باشند. سیم های اضافی، قطعات چوب، نخاله و آلودگی های باقی مانده میان قالب ها باید جمع آوری شوند تا مانع حرکت بتن و ویبره نشوند. استحکام قالب ها، جک ها، پشت بندها و درزهای میان قالب های وافل نیز باید بررسی شود تا احتمال نشت شیره بتن یا تغییر شکل سقف کاهش یابد.

پیش از صدور مجوز بتن ریزی، مسیر عبور کارگران و تجهیزات مشخص می شود تا فشار مستقیم به شبکه میلگرد وارد نشود. محل پمپ بتن، جهت پیشروی عملیات، روش ویبره و دسترسی به نقاط متراکم نیز باید از قبل برنامه ریزی شوند. ثبت نتیجه کنترل نهایی و تایید دستگاه نظارت باعث می شود خطاهای پنهان پیش از بتن ریزی اصلاح شوند و آرماتوربندی سقف وافل مطابق نقشه و شرایط طراحی باقی بماند.

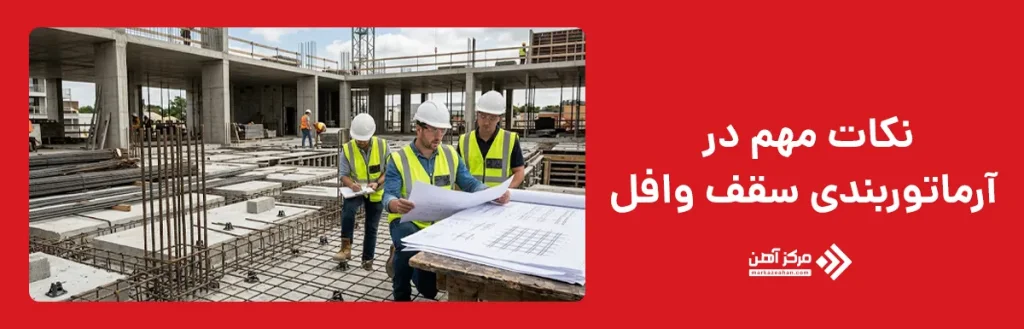

نکات مهم در آرماتوربندی سقف وافل

نکات آرماتوربندی سقف وافل مجموعه ای از کنترل های فنی و اجرایی هستند که باید از زمان آماده سازی قالب تا پیش از بتن ریزی رعایت شوند. نخستین اصل، اجرای کامل شبکه میلگرد مطابق نقشه سازه است؛ زیرا قطر، تعداد، فاصله و محل قرارگیری آرماتورها بر اساس مسیر انتقال بار و تنش های واقعی سقف تعیین شده اند. تغییر خودسرانه میلگردها، جابه جایی آرماتورهای منفی یا حذف تقویت های اطراف ستون و بازشو می تواند رفتار سقف را با فرضیات طراحی متفاوت کند. همچنین آرماتوربندی سقف وافل یک طرفه و دو طرفه از نظر جهت میلگردهای اصلی و نحوه توزیع نیرو تفاوت دارند و مجری باید نوع سیستم را پیش از شروع کار به درستی تشخیص دهد.

استفاده از اسپیسر و خرک مناسب برای حفظ کاور بتن و تراز شبکه اهمیت زیادی دارد. میلگردهای تحتانی نباید مستقیما روی قالب قرار گیرند و شبکه فوقانی نیز نباید در اثر رفت و آمد کارگران پایین بیاید. محل اورلب ها باید از نواحی پرتنش دور باشد و از تجمع چند وصله در یک مقطع جلوگیری شود. در اطراف بازشوهای تاسیساتی نیز برش یا خم کردن میلگرد بدون تایید طراح مجاز نیست. مسیر عبور لوله ها و کانال ها باید پیش از تکمیل شبکه مشخص شود تا نظم آرماتورها برهم نخورد.

کنترل پاکیزگی قالب، بسته بودن سیم ها، استحکام مهارها و امکان عبور بتن میان میلگردها از دیگر موارد مهم است. تراکم بیش از حد آرماتور می تواند ویبره را دشوار و احتمال کرموشدگی را بیشتر کند. در پایان، تمام اجزا باید با نقشه آرماتوربندی سقف وافل تطبیق داده شوند و هرگونه مغایرت پیش از بتن ریزی اصلاح شود.

رعایت نقشه سازه

رعایت نقشه سازه مهم ترین اصل در آرماتوربندی سقف وافل است؛ زیرا تمام جزئیات مربوط به قطر میلگرد، فاصله شبکه، جهت آرماتورهای اصلی، طول مهاری، محل وصله و تقویت های موضعی بر اساس محاسبات سازه ای تعیین می شوند. در آرماتوربندی سقف وافل یک طرفه، جهت اصلی میلگردها باید با مسیر باربری تیرچه ها هماهنگ باشد، اما در نوع دو طرفه، شبکه میلگرد در هر دو امتداد نقش باربر دارد. به همین دلیل، جابه جایی جهت میلگردها یا حذف بخشی از آرماتورها می تواند ظرفیت خمشی سقف را کاهش دهد.

نقشه آرماتوربندی سقف وافل باید پیش از شروع کار در اختیار سرپرست اجرا و آرماتوربند قرار گیرد و هرگونه ابهام آن با طراح یا ناظر برطرف شود. تغییر قطر میلگرد، کاهش تعداد آرماتورها، انتقال محل اورلب یا حذف تقویت اطراف ستون و بازشو بدون تایید فنی مجاز نیست. همچنین نقشه های معماری و تاسیساتی باید همزمان بررسی شوند تا مسیر لوله ها، کانال ها و بازشوها با شبکه سازه ای تداخل پیدا نکند. کنترل مرحله ای اجرا با نقشه باعث می شود خطاها پیش از بتن ریزی شناسایی شوند و رفتار سقف با فرضیات طراحی سازگار باقی بماند.

استفاده از اسپیسر

استفاده از اسپیسر در آرماتوربندی سقف وافل برای حفظ فاصله دقیق میان میلگرد و سطح قالب ضروری است. اسپیسرها کمک می کنند کاور بتن در تمام بخش های سقف یکنواخت باقی بماند و میلگردها پس از بتن ریزی در معرض رطوبت، هوا یا عوامل خورنده قرار نگیرند. اگر آرماتور مستقیما روی قالب قرار گیرد، پوشش بتنی کافی تشکیل نمی شود و احتمال خوردگی میلگرد، ترک سطحی و کاهش دوام سقف افزایش پیدا می کند. نوع و ارتفاع اسپیسر باید بر اساس ضخامت کاور درج شده در نقشه و محل قرارگیری شبکه تحتانی یا فوقانی انتخاب شود.

در اجرای سقف وافل، اسپیسرها باید در فاصله ای قرار گیرند که وزن شبکه آرماتور و رفت و آمد محدود کارگران را تحمل کنند. فاصله زیاد میان آنها باعث افتادگی میلگرد و تغییر تراز شبکه می شود. همچنین اسپیسر نباید روی بخش ضعیف یا ناپایدار قالب قرار گیرد. در شبکه فوقانی، استفاده از خرک مناسب در کنار اسپیسرها باعث می شود ارتفاع آرماتورهای منفی و تقویتی حفظ شود. پیش از بتن ریزی، وضعیت همه اسپیسرها باید کنترل شود تا جابه جا، شکسته یا فشرده نشده باشند. استفاده از قطعات نامناسب مانند سنگ، آجر یا تکه های چوب به جای اسپیسر استاندارد مجاز نیست؛ زیرا این مواد کاور یکنواخت ایجاد نمی کنند و ممکن است کیفیت بتن را کاهش دهند.

رعایت کاور بتن

رعایت کاور بتن در آرماتوربندی سقف وافل برای محافظت از میلگردها در برابر رطوبت، آتش، خوردگی و آسیب های محیطی ضروری است. کاور به فاصله میان سطح خارجی میلگرد و سطح نهایی بتن گفته می شود و مقدار آن بر اساس نقشه سازه، شرایط محیطی، نوع عضو و ضوابط اجرایی تعیین می گردد. اگر این فاصله کمتر از مقدار طراحی باشد، میلگرد به سطح بتن نزدیک می شود و احتمال نفوذ رطوبت و زنگ زدگی افزایش پیدا می کند. از طرف دیگر، افزایش بیش از حد کاور نیز می تواند ارتفاع موثر مقطع را کاهش دهد و عملکرد خمشی سقف را تحت تاثیر قرار دهد.

در سقف وافل، کاور شبکه تحتانی با استفاده از اسپیسرهای استاندارد تامین می شود و ارتفاع شبکه فوقانی نیز به کمک خرک و نگهدارنده مناسب حفظ می گردد. محل قرارگیری اسپیسرها باید به گونه ای باشد که میلگردها در اثر وزن شبکه یا رفت و آمد کارگران جابه جا نشوند. استفاده از سنگ، آجر، چوب یا قطعات نامنظم به جای اسپیسر مجاز نیست؛ زیرا این مواد فاصله یکنواخت ایجاد نمی کنند و ممکن است باعث تمرکز تنش یا ضعف موضعی بتن شوند.

پیش از بتن ریزی، کاور باید در چند نقطه کنترل شود و هرگونه افتادگی، شکستگی اسپیسر یا تماس میلگرد با قالب اصلاح گردد. در اطراف بازشوها، لبه های سقف و نواحی تقویتی نیز رعایت کاور اهمیت بیشتری دارد، زیرا تراکم میلگردها ممکن است موقعیت شبکه را تغییر دهد. کنترل دقیق این فاصله از مهم ترین نکات آرماتوربندی سقف وافل است و نقش مستقیمی در دوام و ایمنی بلندمدت سازه دارد.

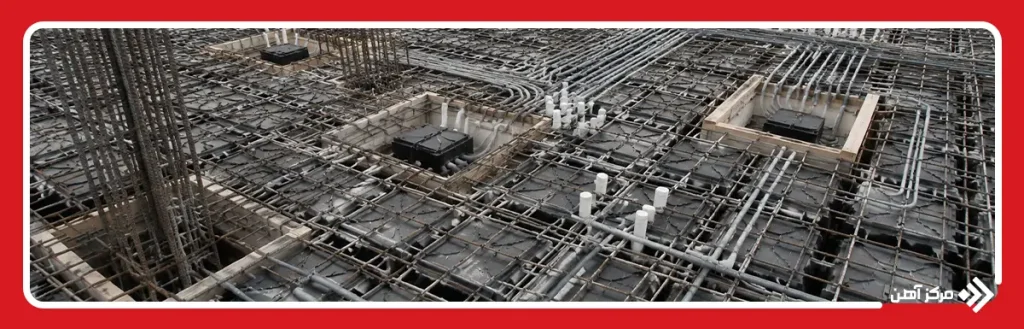

کنترل محل بازشوها

کنترل محل بازشوها در آرماتوربندی سقف وافل اهمیت زیادی دارد؛ زیرا هر بازشو می تواند مسیر انتقال نیرو را تغییر دهد و باعث تمرکز تنش در اطراف خود شود. محل داکت ها، رایزرها، لوله های تاسیساتی و بازشوهای معماری باید پیش از تکمیل شبکه آرماتور با نقشه سازه تطبیق داده شود. برش میلگردهای اصلی برای ایجاد فضای عبور تاسیسات بدون تایید طراح مجاز نیست، زیرا ممکن است ظرفیت خمشی یا برشی سقف کاهش پیدا کند.

در اطراف بازشوها معمولا میلگردهای تقویتی در امتداد لبه ها و گوشه ها اجرا می شوند تا نیروهای قطع شده به بخش های مجاور منتقل شوند. قطر، تعداد و طول مهاری این آرماتورها باید مطابق جزئیات نقشه باشد. همچنین بازشو نباید با ناحیه اتصال ستون، تیر پنهان یا محل تمرکز آرماتورهای منفی تداخل داشته باشد. اگر تغییر محل بازشو در کارگاه ضروری باشد، باید پیش از اجرا با طراح سازه هماهنگ شود. کنترل دقیق این بخش از نکات آرماتوربندی سقف وافل است و از ایجاد ترک، خیز موضعی و ضعف سازه ای در اطراف بازشو جلوگیری می کند.

کنترل محل اورلب میلگردها

کنترل محل اورلب میلگردها یکی از مهم ترین بخش های اجرای صحیح آرماتوربندی سقف وافل است. اورلب یا وصله پوششی باید در محل هایی اجرا شود که تنش کمتری در عضو وجود دارد و موقعیت آن دقیقا مطابق نقشه سازه باشد. تجمع چند وصله در یک مقطع می تواند باعث افزایش تراکم میلگرد، دشوار شدن بتن ریزی و کاهش کیفیت تراکم بتن شود. به همین دلیل، در نقشه آرماتوربندی سقف وافل محل اورلب ها به گونه ای تعیین می شود که توزیع تنش در عضو حفظ شود و اتصال میلگردها عملکرد مناسبی داشته باشد.

طول اورلب به عواملی مانند قطر میلگرد، مقاومت بتن، نوع فولاد، شرایط گیرایی و ضوابط آیین نامه بستگی دارد و نباید به صورت تجربی تعیین شود. همچنین محل وصله نباید در نواحی بحرانی مانند اطراف ستون، محل لنگر منفی یا بخش هایی که آرماتورهای تقویتی اجرا شده اند قرار گیرد، مگر آنکه در نقشه سازه به طور مشخص پیش بینی شده باشد. در صورت نیاز به وصله تعداد زیادی میلگرد، بهتر است محل آنها به صورت پلکانی اجرا شود تا تمرکز وصله در یک نقطه ایجاد نشود.

پیش از بتن ریزی، طول اورلب، تعداد میلگردهای وصله شده، نحوه بستن سیم ها و فاصله وصله ها از یکدیگر باید کنترل شوند. همچنین باید اطمینان حاصل شود که تراکم میلگرد در محل اورلب مانع عبور بتن و عملکرد مناسب ویبراتور نمی شود.

اشتباهات رایج در آرماتوربندی سقف وافل

اشتباهات رایج در آرماتوربندی سقف وافل معمولا از بی توجهی به نقشه، اجرای تجربی یا ضعف در کنترل مرحله ای ناشی می شوند. یکی از مهم ترین خطاها، تغییر قطر، تعداد یا فاصله میلگردها بدون تایید طراح است. این کار می تواند ظرفیت خمشی سقف را کاهش دهد و توزیع نیرو را از حالت محاسبه شده خارج کند. جابه جایی آرماتورهای منفی، حذف میلگردهای تقویتی اطراف ستون و بازشو یا قرار دادن اورلب در نواحی پرتنش نیز از خطاهای جدی هستند. در آرماتوربندی سقف وافل دو طرفه، اشتباه در تشخیص جهت شبکه اصلی می تواند رفتار دو طرفه دال را مختل کند.

خطای دیگر، استفاده ناکافی از اسپیسر و خرک است. در این حالت، شبکه تحتانی به قالب نزدیک می شود یا آرماتورهای فوقانی پایین می آیند و کاور و ارتفاع موثر مقطع تغییر می کند. بستن ضعیف تقاطع ها نیز باعث جابه جایی میلگردها هنگام رفت و آمد یا بتن ریزی می شود. همچنین تجمع چند وصله در یک محل، عبور بتن و ویبره را دشوار کرده و احتمال کرموشدگی را افزایش می دهد.

برش میلگرد برای عبور تاسیسات، بی توجهی به بازشوها، باقی گذاشتن نخاله روی قالب و کنترل نکردن استحکام قالب بندی از دیگر اشتباهات رایج هستند. ویبره مستقیم روی شبکه نیز می تواند موقعیت آرماتورها را تغییر دهد. برای جلوگیری از این خطاها، تمام مراحل آرماتور بندی سقف وافل باید با نقشه تطبیق داده شوند و پیش از بتن ریزی، بازدید نهایی توسط ناظر انجام شود.

هزینه آرماتور بندی سقف وافل

هزینه آرماتور بندی سقف وافل به مقدار میلگرد مصرفی، نوع سیستم وافل، ابعاد دهانه، تعداد طبقات، پیچیدگی نقشه و دستمزد نیروی اجرایی بستگی دارد. در سقف های دو طرفه معمولا شبکه میلگرد در هر دو جهت اجرا می شود و نواحی اطراف ستون ها، تیرهای پنهان و بازشوها به آرماتور تقویتی بیشتری نیاز دارند. در مقابل، آرماتوربندی سقف وافل یک طرفه ممکن است الگوی ساده تری داشته باشد، اما طول دهانه و مقدار تقویت جهت اصلی همچنان می تواند مصرف فولاد را افزایش دهد. بنابراین برآورد هزینه باید بر اساس نقشه آرماتوربندی سقف وافل و متره واقعی میلگرد انجام شود، نه بر پایه یک نرخ ثابت برای هر متر مربع.

بخش دیگر هزینه به آماده سازی، برش، خم کاری، حمل و بستن میلگردها مربوط است. افزایش تراکم شبکه، تعداد اورلب ها، استفاده از میلگردهای با قطرهای مختلف و اجرای تقویت های موضعی باعث افزایش زمان کار و دستمزد می شود. کیفیت قالب بندی و دسترسی کارگران نیز بر سرعت اجرا اثر دارد؛ برای مثال، در پروژه هایی با ارتفاع زیاد یا فضای محدود، جابه جایی میلگرد و کنترل شبکه دشوارتر خواهد بود. اسپیسر، سیم آرماتوربندی، خرک، تجهیزات ایمنی و هزینه کنترل فنی نیز باید در برآورد نهایی لحاظ شوند.

برای محاسبه دقیق، ابتدا وزن میلگردهای اصلی، فوقانی، تحتانی و تقویتی از روی نقشه استخراج می شود. سپس هزینه برش و خم، حمل، اجرا و پرت متعارف به آن افزوده خواهد شد. تغییر خودسرانه مقدار میلگرد برای کاهش هزینه مجاز نیست؛ زیرا می تواند ایمنی سقف را مختل کند. بهترین روش، تهیه متره دقیق و دریافت قیمت اجرا بر اساس شرایط واقعی پروژه است.

آرماتوربندی سقف وافل یکی از مراحل تعیین کننده در عملکرد نهایی این سیستم سازه ای است و باید کاملا مطابق نقشه، نوع وافل و مسیر انتقال بار اجرا شود. کنترل قالب ها، اجرای میلگردهای تحتانی و فوقانی، نصب تقویت های موضعی، رعایت فاصله آرماتورها، تامین کاور و بررسی محل اورلب از مهم ترین مراحل آرماتور بندی سقف وافل هستند. تفاوت آرماتوربندی سقف وافل یک طرفه و دو طرفه نیز باید در جهت چیدمان شبکه و تقویت ها مورد توجه قرار گیرد. استفاده صحیح از اسپیسر و خرک، جلوگیری از برش خودسرانه میلگردها و کنترل محل بازشوها، احتمال جابه جایی آرماتورها و ضعف موضعی سقف را کاهش می دهد. در نهایت، بازدید نهایی پیش از بتن ریزی و محاسبه هزینه بر اساس متره واقعی میلگرد، بهترین راه برای اجرای ایمن، دقیق و اقتصادی سقف وافل است.
