فاصله ستون ها در سقف وافل چقدر است؟

فاصله ستون ها در سقف وافل یک عدد ثابت و از پیش تعیین شده نیست، بلکه نتیجه تحلیل همزمان دهانه، بارهای ثقلی، کاربری ساختمان، ضخامت سقف، ارتفاع تیرچه ها، مقاومت بتن، آرایش ستون ها و محدودیت خیز است. در پروژه های متعارف، شبکه ستون گذاری باید بدون افزایش غیر اقتصادی ضخامت یا آرماتور، انتقال بار ایمنی ایجاد کند؛ بنابراین دو ساختمان هم مساحت نیز ممکن است فاصله ستون متفاوتی داشته باشند.

در تعیین فاصله مناسب باید ظرفیت خمشی، برش پانچ، خیز، ارتعاش، ابعاد ستون در سقف وافل و هزینه قالب بندی بررسی شود. افزایش دهانه مصرف بتن و میلگرد را بالا می برد؛ بنابراین قیمت آهن بر برآورد نهایی اثر دارد. در ادامه، فاصله استاندارد ستون ها در سقف وافل یک طرفه و دو طرفه، حدود اقتصادی، محدودیت های افزایش دهانه و اشتباهات رایج طراحی را به صورت تخصصی بررسی می کنیم.

فاصله ستون ها در سقف وافل

برای پاسخ دقیق به این پرسش که سقف وافل چیست، باید آن را یک دال بتن آرمه مشبک دانست که بخش غیر موثر بتن در ناحیه کششی آن با قالب های موقت یا ماندگار حذف می شود و مجموعه ای از تیرچه های متعامد یا موازی را تشکیل می دهد. فاصله ستون ها تابع مسیر بار است؛ در نوع یک طرفه، انتقال در جهت تیرچه ها و در نوع دو طرفه، در دو راستا انجام می شود. به همین علت، نوع وافل مستقیما بر طول دهانه قابل اجرا تاثیر دارد.

در پروژه های معمول، دهانه 7 تا 12 متر برای نوع یک طرفه و 8 تا 14 متر برای نوع دو طرفه متداول است؛ با این حال این اعداد ضابطه قطعی نیستند. در ساختمان های خاص، بتن مقاوم تر، تیرچه عمیق، کتیبه، سرستون یا پیش تنیدگی امکان دهانه بزرگ تر را فراهم می کند؛ اما معیار نهایی نتیجه تحلیل است، نه عدد تجربی. سیستم وافل به دلیل کاهش وزن مرده برای دهانه های بلند و بارهای زیاد کارایی مناسبی دارد.

فاصله ستون ها در سقف وافل یک طرفه

در سقف وافل یک طرفه، تیرچه ها در راستای دهانه کوتاه تر عمل می کنند و بار را به تیرها یا تکیه گاه های اصلی می رسانند. در طراحی سقف وافل یک طرفه، فاصله اقتصادی ستون ها معمولا در راستای باربر بین 7 تا 10 متر قرار می گیرد. دهانه های نزدیک 12 متر نیز قابل طراحی هستند، اما معمولا به تیرچه عمیق تر، بتن بیشتر و آرماتور کششی قوی تر نیاز دارند.

آرایش ستون ها بهتر است منظم باشد تا اختلاف طول دهانه های متوالی محدود بماند. اگر یک دهانه به طور ناگهانی بسیار بلندتر از دهانه مجاور باشد، توزیع لنگر، سختی قاب و خیز نامتوازن می شود. در روش های متداول تحلیل دال دو طرفه نیز اختلاف دهانه های متوالی نباید نامنظم و شدید باشد و طول دهانه از محور تا محور تکیه گاه سنجیده می شود.

فاصله ستون ها در سقف وافل دو طرفه

در سقف وافل دو طرفه، شبکه تیرچه ها در دو راستای عمود بر هم باربری می کند. این رفتار زمانی موثرتر است که نسبت دهانه بلند به کوتاه به عدد یک نزدیک باشد و پلان از نظم هندسی مناسبی برخوردار باشد. در چنین شرایطی، فاصله ستون ها معمولا بین 8 تا 14 متر انتخاب می شود و بازه 9 تا 12 متر در بسیاری از پروژه های ساختمانی از نظر سازه ای و اجرایی اقتصادی تر است.

نحوه اجرای سقف وافل دو طرفه باید با محل ستون ها هماهنگ باشد؛ زیرا در اطراف ستون، قالب ها حذف و ناحیه توپر برای تحمل لنگر منفی و برش پانچ ایجاد می شود. هرچه فاصله ستون ها افزایش یابد، ابعاد این ناحیه، ارتفاع سقف و مقدار آرماتور تقویتی نیز ممکن است بیشتر شود. بنابراین امکان اجرای دهانه بزرگ به تنهایی نشانه مناسب بودن طرح نیست.

حداکثر فاصله ستون ها در سقف وافل

حداکثر فاصله ستون ها در سقف وافل معمولی را نمی توان بدون مشخصات پروژه اعلام کرد. برای سازه بتن آرمه غیر پیش تنیده، دهانه های حدود 12 متر در نوع یک طرفه و 14 تا 16 متر در نوع دو طرفه، مرزهایی هستند که پس از آن معمولا افزایش ضخامت و آرماتور سرعت بیشتری پیدا می کند. دهانه های بزرگ تر معمولا به پیش تنیدگی، تیر عمیق، سرستون گسترده یا کنترل ویژه ارتعاش نیاز دارند.

در بتن ریزی سقف وافل با دهانه بلند، پیوستگی بتن، کیفیت تراکم در جان تیرچه ها، مهار آرماتورهای بالایی و کنترل تراز قالب اهمیت بیشتری پیدا می کند. ضعف اجرایی در دهانه بلند اثر شدیدتری بر خیز و ترک دارد. برش پانچ نیز باید جداگانه کنترل شود، زیرا سطح بارگیر بزرگ تر، نیروی اتصال ستون و سقف را افزایش می دهد.

حداقل فاصله ستون ها در سقف وافل

برای حداقل فاصله ستون ها در سقف وافل نیز عدد آیین نامه ای واحدی وجود ندارد، اما از دید اقتصادی، استفاده از این سیستم برای دهانه های بسیار کوتاه معمولا توجیه ندارد. وقتی فاصله ستون ها کمتر از حدود 5 تا 6 متر باشد، دال تخت، تیرچه بلوک یا دال بتنی معمولی ممکن است با قالب بندی ساده تر و هزینه کمتر همان عملکرد را تامین کند. بنابراین حداقل فاصله بیشتر یک مرز اقتصادی و اجرایی است تا محدودیت مقاومتی.

در دهانه های کوتاه، خیز منفی معمولا ضرورت کمتری دارد. برای درک اینکه خیز منفی چیست، باید آن را پیش خیز عمدی قالب دانست که برای جبران بخشی از افتادگی مورد انتظار سقف ایجاد می شود. مقدار آن باید بر اساس محاسبات طراح تعیین شود؛ اجرای پیش خیز سلیقه ای می تواند کف سازی را مختل کند یا شیب ناخواسته به وجود آورد.

نوع سقف وافل	فاصله متداول ستون ها	حداکثر دهانه قابل بررسی	نسبت مناسب طول به عرض دهانه	وضعیت باربری	شرایط کاربرد	الزامات طراحی و اجرا
سقف وافل یک طرفه	7 تا 10 متر	حدود 12 متر	بیشتر از 2	انتقال بار در یک راستا	پلان های کشیده، پارکینگ ها و ساختمان های با شبکه ستون گذاری مستطیلی	جهت تیرچه ها باید در راستای دهانه کوتاه تر انتخاب شود و خیز در راستای باربر کنترل شود.
سقف وافل دو طرفه	8 تا 12 متر	حدود 14 تا 16 متر	کمتر از 2	انتقال بار در دو راستا	سالن ها، مراکز تجاری، ساختمان های اداری و فضاهای وسیع	ستون ها بهتر است در شبکه ای منظم قرار گیرند و برش پانچ اطراف ستون ها به صورت دقیق بررسی شود.
سقف وافل دو طرفه با دهانه متوسط	8 تا 10 متر	حدود 12 متر	نزدیک به 1	توزیع متعادل بار در دو جهت	ساختمان های مسکونی، اداری و آموزشی	معمولا با ضخامت و مصرف آرماتور اقتصادی تری نسبت به دهانه های بسیار بلند اجرا می شود.
سقف وافل دو طرفه با دهانه بلند	10 تا 14 متر	حدود 16 متر	نزدیک به 1	باربری دو طرفه با لنگر و خیز بیشتر	سالن های اجتماعات، پارکینگ های بزرگ و فضاهای بدون ستون میانی	ممکن است به افزایش عمق تیرچه، ضخامت دال رویه، ابعاد ستون و ناحیه توپر نیاز باشد.
سقف وافل پیش تنیده	12 تا 18 متر	بیش از 18 متر با طراحی ویژه	متناسب با طرح	انتقال بار با کنترل بهتر ترک و خیز	پروژه های خاص با دهانه بسیار بلند	طراحی، کابل گذاری، کشش و تزریق باید توسط تیم متخصص انجام شود و هزینه اجرا بیشتر است.
سقف وافل با ستون های نامنظم	وابسته به تحلیل سازه	قابل تعیین با مدل سازی	متغیر	توزیع نامتقارن بار	پلان های معماری پیچیده	ایجاد دهانه های نامنظم می تواند لنگر پیچشی، خیز موضعی و تمرکز تنش را افزایش دهد.
سقف وافل با کتیبه یا سرستون	9 تا 14 متر	حدود 16 متر	ترجیحا منظم	کاهش تمرکز تنش در محل ستون	پروژه های دارای بار زیاد یا ستون های با فاصله بالا	کتیبه باعث افزایش محیط بحرانی پانچ و کاهش تنش اتصال ستون به سقف می شود.
سقف وافل بدون کتیبه	7 تا 10 متر	وابسته به پانچ	ترجیحا نزدیک به 1	انتقال مستقیم بار به ستون	پروژه های با بار متوسط و دهانه محدود	ابعاد ستون و ضخامت ناحیه توپر باید برای تحمل برش پانچ کافی باشد.
سقف وافل با بارگذاری سبک	8 تا 12 متر	حدود 14 متر	متناسب با نوع وافل	لنگر و برش کمتر	ساختمان های مسکونی و اداری سبک	امکان استفاده از ضخامت کمتر وجود دارد، اما خیز و ارتعاش همچنان باید کنترل شود.
سقف وافل با بارگذاری سنگین	7 تا 10 متر	وابسته به محاسبات	ترجیحا منظم	لنگر، برش و پانچ زیاد	انبارها، کتابخانه ها، مراکز صنعتی و پارکینگ های پرتردد	کاهش فاصله ستون ها یا افزایش ارتفاع تیرچه و ابعاد ستون معمولا ضروری است.
دهانه کمتر از 5 تا 6 متر	کمتر از محدوده اقتصادی	معمولا غیر اقتصادی	متغیر	ظرفیت سازه ای مناسب ولی صرفه اقتصادی پایین	پروژه های کوچک	استفاده از دال معمولی یا سیستم های ساده تر ممکن است اقتصادی تر از سقف وافل باشد.
دهانه بیشتر از 14 تا 16 متر	خارج از محدوده معمول	نیازمند طراحی ویژه	متناسب با طرح	خیز، ارتعاش و لنگر بالا	پروژه های خاص	استفاده از پیش تنیدگی، بتن پرمقاومت، تیر عمیق یا سیستم ترکیبی باید بررسی شود.

نکته: اعداد جدول محدوده های متداول و تقریبی هستند. فاصله استاندارد ستون ها در سقف وافل باید بر اساس بارگذاری، مقاومت بتن و میلگرد، ضخامت سقف، ارتفاع تیرچه ها، ابعاد ستون در سقف وافل، برش پانچ، خیز بلندمدت، شرایط لرزه ای و محدودیت های معماری محاسبه شود.

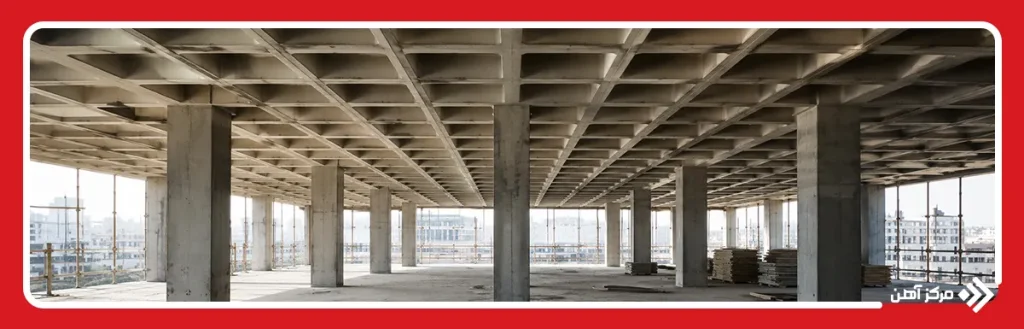

محل ستون ها در سقف وافل چگونه تعیین می شود؟

محل ستون ها ابتدا بر اساس شبکه معماری، مسیرهای رفت و آمد، پارکینگ، بازشوها، هسته آسانسور، دیوارهای پیرامونی و الزامات نما پیشنهاد می شود. سپس مهندس سازه شبکه اولیه را از نظر نسبت دهانه ها، پیوستگی قاب، محل مرکز جرم و مرکز سختی، انتقال بار جانبی و امکان امتداد ستون ها در طبقات کنترل می کند. ستون گذاری مطلوب باید تا حد امکان منظم، هم محور و بدون جابه جایی ناگهانی باشد.

در تحلیل، سطح بارگیر ستون، لنگر منفی، برش پانچ، تغییر شکل و نیروهای زلزله بررسی می شود. نزدیک بازشوهای بزرگ، کنج های فرورفته یا محل قطع تیرچه ها معمولا به ستون، تیر انتقال یا ناحیه توپر اضافی نیاز است. ابعاد ستون در سقف وافل نیز همزمان با فاصله ستون ها تعیین می شود؛ زیرا ستون کوچک در شبکه دهانه بلند ممکن است از نظر پانچ یا شکل پذیری پاسخگو نباشد.

آیا در سقف وافل می توان فاصله ستون ها را افزایش داد؟

بله، اما افزایش فاصله باید بخشی از فرایند بازطراحی باشد، نه حذف ساده یک ستون از نقشه. با بزرگ شدن دهانه، لنگر، خیز، ارتعاش و پانچ افزایش می یابد و سیستم اولیه ممکن است پاسخگو نباشد. راهکارهای اصلی عبارت اند از:

افزایش عمق تیرچه ها: ممان اینرسی و سختی خمشی را افزایش می دهد، اما ارتفاع سقف و مصرف بتن را بیشتر می کند.

افزایش ضخامت دال رویه: ظرفیت فشاری، توزیع بار و کنترل لرزش را بهبود می دهد، ولی وزن مرده را بالا می برد.

استفاده از کتیبه یا سرستون: محیط بحرانی پانچ را بزرگ تر کرده و تمرکز تنش اطراف ستون را کاهش می دهد.

افزایش مقاومت مصالح: بتن و فولاد مقاوم تر می توانند ظرفیت را بالا ببرند، اما همیشه مشکل خیز را به همان نسبت حل نمی کنند.

استفاده از پیش تنیدگی: تنش های کششی و تغییر شکل را کاهش می دهد و برای دهانه های بلند موثر است، ولی طراحی و اجرای تخصصی می خواهد.

اصلاح شبکه ستون گذاری: گاهی جابه جایی محدود چند ستون، از حذف کامل یک ستون نتیجه اقتصادی تری ایجاد می کند.

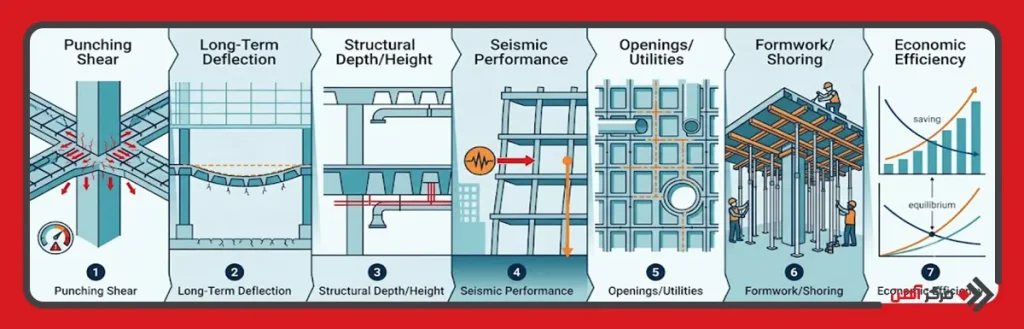

محدودیت های افزایش فاصله ستون ها در سقف وافل

پیش از افزایش دهانه باید مشخص شود محدودیت حاکم مقاومت است یا بهره برداری؛ زیرا گاهی خیز، ترک یا ارتعاش تعیین کننده است. مهم ترین محدودیت ها شامل موارد زیر است:

برش پانچ: افزایش سطح بارگیر، واکنش ستون را بالا می برد و ممکن است اتصال ستون و دال بدون کتیبه کافی نباشد.

خیز بلندمدت: خزش، جمع شدگی و ترک خوردگی می توانند افتادگی نهایی را چند برابر خیز اولیه کنند.

محدودیت ارتفاع سازه ای: تیرچه عمیق تر ممکن است ارتفاع مفید طبقه یا مسیر تاسیسات را کاهش دهد.

ظرفیت لرزه ای: ستون های دورتر، قاب های بلندتر و نیروهای بیشتری ایجاد می کنند و کنترل دریفت را دشوارتر می سازند.

بازشوها و تاسیسات: قطع مسیر تیرچه ها یا عبور کانال بزرگ می تواند عملکرد دو طرفه سقف را مختل کند.

محدودیت قالب و شمع بندی: دهانه بلند به زیرسازی پایدارتر، کنترل تغییر شکل قالب و زمان قالب برداری دقیق تر نیاز دارد.

اقتصاد پروژه: پس از یک حد مشخص، هزینه مصالح و اجرا از صرفه جویی ناشی از کاهش تعداد ستون بیشتر می شود.

اشتباهات رایج در تعیین فاصله ستون ها در سقف وافل

بسیاری از مشکلات سقف وافل از شبکه ستون گذاری نادرست آغاز می شود؛ زیرا محل ستون ها مستقیما بر مسیر انتقال بار، مقدار لنگر خمشی و رفتار کلی سقف تاثیر می گذارد. اگر فاصله ستون ها بدون توجه به بارگذاری، ابعاد ستون و ضخامت سقف انتخاب شود، احتمال افزایش خیز، ترک خوردگی و برش پانچ بیشتر خواهد شد.

نامنظمی دهانه ها نیز می تواند توزیع نیرو را مختل کرده و مصرف بتن و آرماتور را افزایش دهد. به همین دلیل، شبکه ستون گذاری باید پیش از اجرای سقف و با هماهنگی کامل میان نقشه های معماری و محاسبات سازه ای تعیین شود. اشتباهات رایج در تعیین فاصله ستون ها در سقف وافل عبارتند از:

• انتخاب فاصله ستون فقط بر اساس فضای پارکینگ و بدون بررسی برش پانچ.
• استفاده از یک عدد ثابت برای همه طبقات با وجود تفاوت بارگذاری و کاربری.
• نامنظم کردن دهانه ها و ایجاد یک دهانه بسیار بلند در کنار دهانه کوتاه.
• کوچک گرفتن ستون برای افزایش فضای مفید، بدون کنترل سطح بحرانی پانچ.
• حذف کتیبه اطراف ستون به دلیل ملاحظات معماری یا تاسیساتی.
• بی توجهی به خیز بلندمدت و اکتفا به کنترل مقاومت خمشی.
• قرار دادن بازشوهای بزرگ در نوار ستونی یا نزدیک اتصال ستون و سقف.
• تغییر محل ستون در زمان اجرا بدون تحلیل مجدد کل مسیر انتقال بار.
• انتخاب قالب وافل پیش از نهایی شدن ضخامت دال، عرض جان و عمق تیرچه.
• مقایسه صرف هزینه هر متر مربع بدون محاسبه اثر دهانه بر بتن، آرماتور، شمع بندی و ارتفاع طبقه.

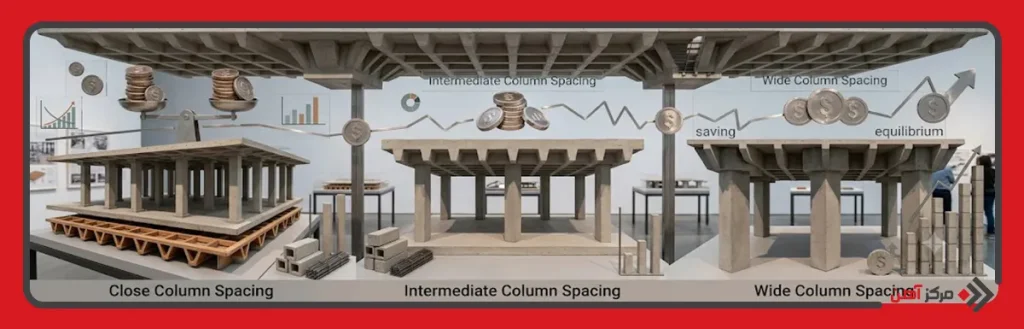

فاصله ستون ها بر هزینه اجرای سقف وافل چه تاثیری دارد؟

افزایش فاصله می تواند تعداد ستون و مزاحمت معماری را کاهش دهد، اما هزینه سقف را بالا ببرد. آثار اصلی عبارت اند از:

• افزایش عمق تیرچه و ضخامت کلی سقف
• افزایش مقدار آرماتورهای کششی و تقویتی
• بزرگ تر شدن کتیبه و ناحیه توپر اطراف ستون
• افزایش ابعاد ستون و گاهی فونداسیون
• افزایش حجم بتن و بار مرده سازه
• تقویت قالب بندی، شمع بندی و مهاربندی
• طولانی تر شدن زمان قالب برداری
• افزایش هزینه کنترل خیز و کیفیت اجرا
• کاهش تعداد ستون ها و بهبود فضای معماری
• کاهش برخی هزینه های نازک کاری و جانمایی پارکینگ
• احتمال نیاز به بتن پرمقاومت یا سیستم پیش تنیده

فاصله ستون ها در سقف وافل باید بر اساس نوع سیستم، طول دهانه، بارگذاری، مقاومت مصالح، ابعاد ستون، کنترل خیز و برش پانچ تعیین شود. در سقف وافل یک طرفه، دهانه های حدود 7 تا 10 متر و در سقف وافل دو طرفه، دهانه های حدود 8 تا 14 متر رایج تر هستند؛ با این حال این بازه ها جایگزین محاسبات سازه ای نیستند. افزایش فاصله ستون ها می تواند فضای معماری بازتری ایجاد کند، اما معمولا باعث افزایش ضخامت سقف، مقدار میلگرد، حجم بتن، ابعاد کتیبه و هزینه قالب بندی می شود. همچنین نامنظمی شبکه ستون ها، کوچک گرفتن ابعاد ستون و بی توجهی به خیز بلندمدت از خطاهای مهم طراحی به شمار می روند. در نهایت، بهترین فاصله ستون ها فاصله ای است که میان ایمنی سازه، محدودیت های اجرایی، نیاز معماری و هزینه نهایی پروژه تعادل ایجاد کند.
