بتن ریزی سقف وافل چگونه انجام می شود؟

سقف وافل یکی از سیستم های سقفی مدرن در ساختمان های بتنی است که به دلیل کاهش وزن مرده سازه، افزایش امکان اجرای دهانه های بزرگ و بهینه سازی مصرف بتن، در بسیاری از پروژه های ساختمانی مورد استفاده قرار می گیرد. ساختار این سقف به گونه ای است که با استفاده از قالب های مخصوص، بخش هایی از بتن که نقش سازه ای موثری ندارند حذف می شوند و بتن تنها در قسمت های مورد نیاز سازه باقی می ماند. با این حال، دستیابی به عملکرد مناسب این سیستم به اجرای دقیق تمام مراحل به ویژه بتن ریزی سقف وافل وابسته است.

بتن ریزی در این نوع سقف برخلاف تصور تنها به ریختن بتن داخل قالب ها محدود نمی شود و شامل مجموعه ای از اقدامات مانند کنترل قالب بندی، بررسی آرماتورها، انتخاب بتن مناسب، انتقال صحیح بتن، تراکم اصولی و عمل آوری پس از اجرا است. کوچک ترین خطا در هر یک از این مراحل می تواند باعث کاهش کیفیت سقف، ایجاد کرموشدگی، کاهش مقاومت یا افزایش هزینه های اصلاحی شود. همچنین عواملی مانند قیمت آهن و هزینه تامین مصالح ساختمانی می توانند تاثیر مستقیمی بر هزینه نهایی اجرای پروژه داشته باشند. در ادامه این مقاله، نحوه بتن ریزی سقف وافل، میزان بتن مورد نیاز، فرمول محاسبه حجم بتن ریزی سقف وافل و نکات مهم اجرایی را بررسی خواهیم کرد.

بتن مناسب برای سقف وافل چه ویژگی هایی دارد؟

انتخاب بتن مناسب یکی از مهم ترین عوامل در کیفیت اجرای سقف وافل است. به دلیل وجود شبکه های متعدد بین قالب های وافل، بتن باید قابلیت حرکت مناسب داشته باشد تا تمام فضاهای بین تیرچه ها را به طور کامل پر کند. اگر بتن از روانی کافی برخوردار نباشد، ممکن است بخش هایی از سقف بدون تراکم مناسب باقی بمانند و عملکرد سازه ای کاهش پیدا کند.

در سقف وافل معمولا از بتن آماده با مقاومت فشاری مشخص شده در طراحی سازه استفاده می شود. میزان مقاومت بتن بر اساس عواملی مانند نوع ساختمان، بارهای وارد شده، طول دهانه ها و شرایط بهره برداری تعیین خواهد شد. علاوه بر مقاومت فشاری، ویژگی هایی مانند کارایی، اسلامپ مناسب، اندازه سنگدانه ها و قابلیت تراکم پذیری نیز در کیفیت نهایی بتن تاثیرگذار هستند.

ویژگی های بتن مناسب برای سقف وافل:

• مقاومت فشاری متناسب با طراحی سازه
• روانی مناسب برای پر کردن فضای بین قالب ها
• دانه بندی استاندارد سنگدانه ها
• قابلیت تراکم پذیری مناسب
• چسبندگی کافی بین اجزای بتن
• مقاومت مناسب در برابر جداشدگی سنگدانه ها
• زمان گیرش متناسب با شرایط پروژه
• قابلیت پمپاژ مناسب در پروژه های بزرگ

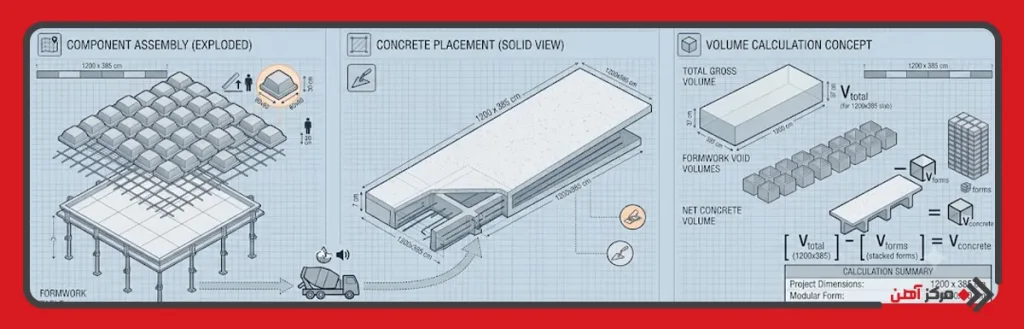

نحوه بتن ریزی در سقف وافل

نحوه بتن ریزی سقف وافل باید مطابق برنامه اجرایی و با کنترل دقیق انجام شود؛ زیرا ساختار این سقف شامل فضاهای خالی و شبکه های باریک بتنی است که نیاز به توزیع یکنواخت بتن دارند. برخلاف سقف های معمولی، تجمع بتن در یک بخش خاص یا اجرای نامناسب عملیات تراکم می تواند باعث ایجاد فشار اضافی روی قالب ها یا باقی ماندن فضای خالی در بخش های مختلف شود.

اجرای سقف وافل نیازمند هماهنگی بین تیم آرماتوربندی، قالب بندی و بتن ریزی است تا تمام مراحل بدون وقفه و مطابق نقشه های اجرایی انجام شوند.

مراحل بتن ریزی سقف وافل:

بررسی قالب ها و آرماتورها قبل از بتن ریزی

پیش از شروع عملیات، قالب های وافل باید از نظر استحکام، تراز بودن، اتصال صحیح و سلامت ظاهری بررسی شوند. هرگونه جابه جایی یا آسیب در قالب ها می تواند شکل نهایی سقف را تغییر دهد. همچنین آرماتورها باید مطابق نقشه اجرایی نصب شده باشند و فاصله مناسب آن ها از قالب با استفاده از اسپیسر تامین شود.

آماده سازی و انتقال بتن به محل اجرا

پس از تایید شرایط قالب بندی، بتن با مشخصات تعیین شده توسط مهندس سازه به محل پروژه منتقل می شود. در پروژه های بزرگ معمولا از پمپ بتن برای انتقال استفاده می شود تا بتن با سرعت مناسب و بدون ایجاد وقفه در محل مورد نظر قرار گیرد.

توزیع یکنواخت بتن روی سطح سقف

بتن باید به صورت مرحله ای و یکنواخت در سطح سقف پخش شود. ریختن حجم زیادی از بتن در یک نقطه می تواند فشار زیادی به قالب ها وارد کند و باعث تغییر شکل یا جابه جایی آن ها شود. به همین دلیل بتن ریزی باید از بخش های مختلف سقف و مطابق برنامه اجرایی انجام شود.

تراکم بتن با استفاده از ویبره

بعد از قرار گرفتن بتن در محل، عملیات ویبره برای خارج کردن هوای محبوس و افزایش تراکم بتن انجام می شود. ویبره باید به اندازه کافی انجام شود تا تمام فضاهای موجود پر شوند، اما استفاده بیش از حد از ویبره نیز می تواند باعث جداشدگی اجزای بتن شود.

تسطیح و پرداخت سطح بتن

پس از پر شدن کامل قالب ها، سطح بالایی بتن باید تراز شود تا برای اجرای مراحل بعدی آماده باشد. پرداخت مناسب سطح بتن باعث ایجاد سطحی یکنواخت و کاهش مشکلات اجرایی در مراحل بعدی ساختمان می شود.

عمل آوری بتن پس از اجرا

پس از پایان بتن ریزی، بتن باید در برابر تبخیر سریع آب محافظت شود. عمل آوری صحیح باعث افزایش مقاومت نهایی، کاهش ترک های سطحی و افزایش دوام سقف خواهد شد. شرایط محیطی مانند دما، رطوبت و سرعت وزش باد در این مرحله اهمیت زیادی دارند.

حجم بتن مصرفی در سقف وافل چقدر است؟

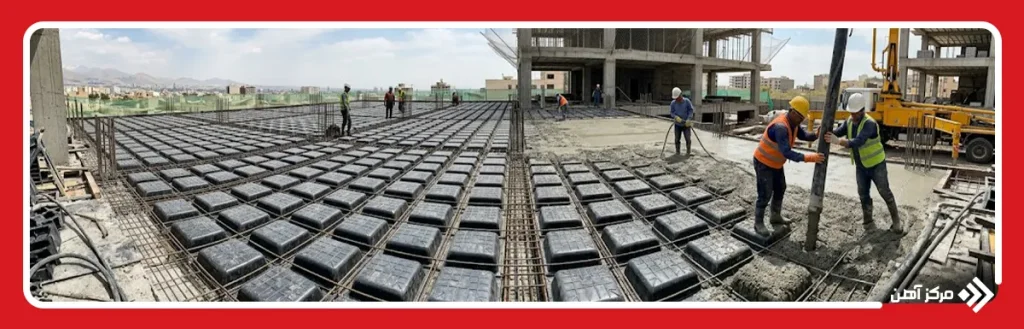

یکی از مهم ترین موضوعات هنگام اجرای سقف وافل، تعیین مقدار بتن مورد نیاز است. برخلاف سقف های بتنی توپر که تمام ضخامت سقف با بتن پر می شود، در سقف وافل بخش هایی از بتن توسط قالب ها حذف شده و تنها قسمت های سازه ای بتن ریزی می شوند. همین موضوع باعث کاهش مصرف بتن و کاهش وزن مرده سازه خواهد شد.

حجم بتن ریزی سقف وافل به عوامل مختلفی مانند نوع سقف، ابعاد قالب، ارتفاع قالب وافل، ضخامت دال روی قالب، فاصله تیرچه ها و شرایط طراحی سازه بستگی دارد. به همین دلیل نمی توان یک مقدار ثابت برای تمام پروژه ها تعیین کرد.

به صورت کلی، مقدار بتن مصرفی در سقف وافل معمولا کمتر از سقف های دال بتنی معمولی با ضخامت مشابه است. برای مثال، در یک سقف بتنی توپر با ضخامت ۳۰ سانتی متر، تقریبا تمام این حجم از بتن تشکیل شده است، اما در سقف وافل به دلیل وجود فضای خالی ایجاد شده توسط قالب ها، میزان بتن کاهش پیدا می کند.

در مقایسه با سقف تیرچه بلوک نیز سقف وافل معمولا امکان اجرای دهانه های بزرگ تر را فراهم می کند و در بسیاری از پروژه ها می تواند مصرف بتن و وزن کلی سازه را کاهش دهد. البته انتخاب هر سیستم سقفی باید بر اساس محاسبات سازه ای انجام شود و صرفا کاهش مصرف بتن نمی تواند معیار انتخاب باشد.

مقدار بتن مصرفی در سقف وافل یک طرفه

در سقف وافل یک طرفه، قالب ها به شکلی قرار می گیرند که تیرچه های بتنی تنها در یک جهت تشکیل شوند و بارهای وارد شده از طریق همین تیرچه ها به تکیه گاه ها منتقل شوند. این ساختار باعث می شود میزان بتن مصرفی نسبت به سقف وافل دو طرفه کمتر باشد؛ زیرا حجم کمتری از بتن برای تشکیل شبکه تیرچه ها نیاز است.

مقدار بتن مورد نیاز در این نوع سقف به ابعاد قالب، ارتفاع وافل، ضخامت دال فوقانی و شرایط طراحی بستگی دارد، اما به صورت تقریبی می توان گفت مصرف بتن در سقف وافل یک طرفه حدود ۰.۱۲ تا ۰.۱۸ متر مکعب به ازای هر متر مربع سطح سقف است.

به عنوان مثال، اگر یک سقف وافل یک طرفه دارای مساحت ۱۰۰ متر مربع باشد، حجم بتن مورد نیاز آن معمولا در حدود ۱۲ تا ۱۸ متر مکعب خواهد بود. البته این عدد تنها یک مقدار تقریبی است و در پروژه های واقعی باید بر اساس نقشه های اجرایی، تعداد تیرچه ها، ضخامت بتن روی قالب و بخش های تقویتی محاسبه شود.

مقدار بتن مصرفی در سقف وافل دو طرفه

در سقف وافل دو طرفه، تیرچه ها در دو جهت عمود بر هم ایجاد می شوند و بارهای وارده را در دو مسیر منتقل می کنند. این ویژگی باعث افزایش سختی سقف و عملکرد بهتر آن در دهانه های بزرگ می شود. با توجه به وجود تیرچه های بیشتر در دو جهت، مقدار بتن مصرفی این سیستم معمولا کمی بیشتر از نوع یک طرفه است.

حجم بتن ریزی سقف وافل دو طرفه معمولا حدود ۰.۱۵ تا ۰.۲۲ متر مکعب به ازای هر متر مربع سطح سقف در نظر گرفته می شود. برای نمونه، یک سقف با مساحت ۲۰۰ متر مربع ممکن است به حدود ۳۰ تا ۴۴ متر مکعب بتن نیاز داشته باشد.

مقدار دقیق بتن باید بر اساس نقشه سازه تعیین شود؛ زیرا عواملی مانند ضخامت دال، فاصله محور تیرچه ها، ابعاد قالب وافل، تعداد ستون ها، نواحی تقویتی اطراف ستون و بازشوهای موجود در سقف می توانند مقدار نهایی را تغییر دهند.

عوامل موثر بر مقدار بتن مصرفی در سقف وافل دوطرفه:

• ابعاد و ارتفاع قالب وافل
• ضخامت دال بالایی سقف
• فاصله بین تیرچه های بتنی
• طول دهانه های سازه
• ضخامت تیرچه ها
• تعداد نواحی تقویتی اطراف ستون ها
• ابعاد بازشوهای موجود در سقف
• میزان بارگذاری ساختمان
• نوع کاربری سازه

فرمول محاسبه مقدار بتن ریزی سقف وافل

برای محاسبه دقیق حجم بتن مورد نیاز در سقف وافل باید ابتدا حجم کلی سقف بدون در نظر گرفتن فضای خالی قالب ها محاسبه شود. سپس مقدار فضایی که توسط قالب های وافل اشغال شده است از حجم کل کم شود. نتیجه این محاسبه، مقدار واقعی بتن مورد نیاز برای اجرای سقف خواهد بود.

فرمول محاسبه حجم بتن ریزی سقف وافل:

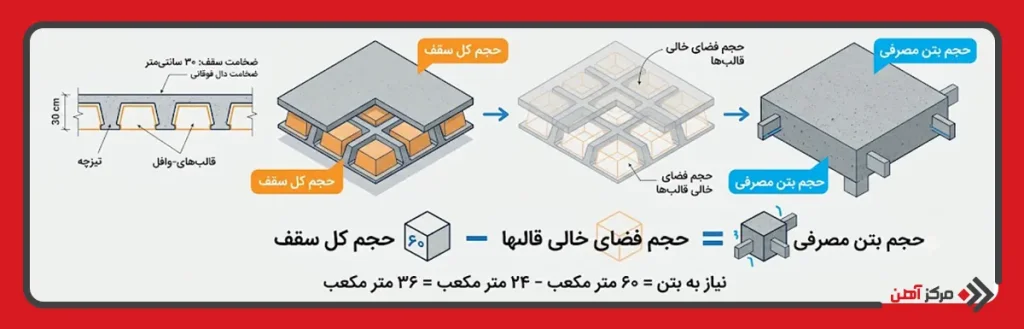

حجم بتن مصرفی = حجم کل سقف – حجم فضای خالی ایجاد شده توسط قالب وافل

برای محاسبه حجم کل سقف نیز از رابطه زیر استفاده می شود:

حجم کل سقف = مساحت سقف × ضخامت کلی سقف

در پروژه های حرفه ای، محاسبه حجم بتن تنها با یک فرمول ساده انجام نمی شود؛ زیرا بخش هایی مانند تیرهای اطراف سقف، کتیبه ها، نواحی اطراف ستون ها و قسمت های تقویتی نیز باید در نظر گرفته شوند.

به عنوان مثال:

فرض کنید یک سقف وافل با مشخصات زیر داریم:

• مساحت سقف: ۲۰۰ متر مربع
• ضخامت کلی سقف: ۳۰ سانتی متر یا ۰.۳ متر
• ابتدا حجم کل سقف را محاسبه می کنیم:
• ۲۰۰ × ۰.۳ = ۶۰ متر مکعب

در مرحله بعد فرض می کنیم قالب های وافل ۴۰ درصد از حجم سقف را حذف کرده اند:

۶۰ × ۰.۴ = ۲۴ متر مکعب

بنابراین حجم بتن مورد نیاز برابر است با:

۶۰ – ۲۴ = ۳۶ متر مکعب

در نتیجه برای اجرای این سقف تقریبا ۳۶ متر مکعب بتن نیاز خواهد بود. البته در محاسبات اجرایی، حجم بتن بخش های اضافی مانند تیرها و تقویت های سازه ای نیز به این مقدار اضافه می شود.

اشتباهات رایج هنگام بتن ریزی سقف وافل

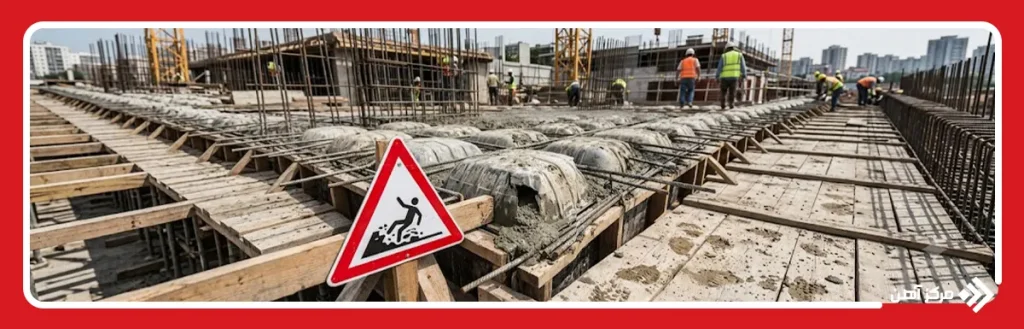

بتن ریزی سقف وافل یکی از حساس ترین مراحل اجرای این سیستم است و هرگونه بی دقتی در آن می تواند باعث کاهش کیفیت نهایی سقف شود. بسیاری از مشکلاتی که در زمان بهره برداری مشاهده می شوند، به دلیل رعایت نکردن نکات اجرایی در زمان بتن ریزی ایجاد می شوند.

استفاده از بتن با کیفیت یا روانی نامناسب

بتنی که روانی کافی نداشته باشد، به خوبی در فضای بین قالب های وافل حرکت نمی کند و ممکن است قسمت هایی از سقف بدون تراکم کافی باقی بمانند. از طرف دیگر، بتن بسیار روان نیز می تواند باعث جداشدگی سنگدانه ها و کاهش مقاومت شود.

بتن ریزی نامنظم و تجمع بتن در یک نقطه

ریختن مقدار زیادی بتن در یک بخش محدود از سقف باعث افزایش فشار موضعی روی قالب ها می شود. این کار ممکن است موجب جابه جایی قالب ها، تغییر شکل سیستم وافل یا حتی ایجاد مشکل در تراز نهایی سقف شود.

ویبره نادرست بتن

ویبره کردن بتن باید با دقت و بر اساس شرایط اجرا انجام شود. ویبره کم باعث باقی ماندن حفره های هوا در بتن می شود و ویبره بیش از حد نیز ساختار یکنواخت بتن را دچار مشکل می کند.

بی توجهی به کنترل قالب ها قبل از اجرا

قالب های وافل باید پیش از بتن ریزی کاملا بررسی شوند. وجود شکستگی، فاصله نامناسب بین قالب ها یا تراز نبودن سیستم قالب بندی می تواند شکل نهایی سقف را تحت تاثیر قرار دهد.

بتن ریزی بدون بررسی آرماتورها

قرارگیری نادرست میلگردها یا تغییر موقعیت آن ها هنگام بتن ریزی می تواند باعث کاهش پوشش بتن روی آرماتور و ایجاد ضعف در عملکرد سازه شود.

عمل آوری نامناسب بتن پس از اجرا

پس از بتن ریزی، حفظ رطوبت بتن اهمیت زیادی دارد. خشک شدن سریع سطح بتن می تواند باعث ایجاد ترک های سطحی و کاهش مقاومت نهایی شود.

تغییر روش اجرا بدون هماهنگی با مهندس سازه

هرگونه تغییر در ضخامت بتن، نحوه پخش بتن یا جزئیات اجرایی باید با نظر مهندس سازه انجام شود؛ زیرا تغییرات خودسرانه ممکن است عملکرد طراحی شده سقف را کاهش دهد.

عوامل موثر بر هزینه بتن مصرفی در سقف وافل

هزینه بتن مصرفی در سقف وافل به عوامل مختلفی وابسته است و تنها با محاسبه حجم بتن مشخص نمی شود. شرایط پروژه، مشخصات فنی بتن و هزینه های جانبی اجرا نیز در قیمت نهایی تاثیرگذار هستند. عوامل موثر بر هزینه بتن مصرفی در سقف وافل عبارتند از:

• حجم بتن مورد نیاز پروژه
• عیار و مقاومت فشاری بتن
• قیمت بتن آماده در زمان اجرا
• هزینه حمل بتن
• هزینه پمپاژ بتن
• فاصله کارخانه بتن تا پروژه
• ضخامت سقف وافل
• نوع قالب وافل مورد استفاده
• تعداد مراحل بتن ریزی
• شرایط دسترسی ماشین آلات به محل پروژه
• هزینه نیروی انسانی اجرایی
• هزینه تجهیزات مورد نیاز برای تراکم و پرداخت بتن

بتن ریزی سقف وافل یکی از مهم ترین مراحل اجرای این سیستم سقفی است که کیفیت آن تاثیر مستقیمی بر مقاومت، دوام و عملکرد نهایی سازه دارد. انتخاب بتن مناسب، کنترل دقیق قالب ها، اجرای اصولی مراحل بتن ریزی و عمل آوری صحیح، از مهم ترین عواملی هستند که باید در زمان اجرا مورد توجه قرار گیرند.

حجم بتن ریزی سقف وافل به نوع سیستم، ابعاد قالب، ضخامت سقف و شرایط طراحی سازه بستگی دارد و نمی توان برای تمام پروژه ها مقدار یکسانی در نظر گرفت. استفاده از فرمول محاسبه حجم بتن ریزی سقف وافل و بررسی نقشه های اجرایی، بهترین روش برای تخمین مقدار مصالح مورد نیاز است.

اجرای صحیح این سقف علاوه بر کاهش مصرف بتن و وزن سازه، می تواند باعث افزایش بهره وری پروژه و کنترل هزینه های اجرایی شود. به همین دلیل رعایت اصول فنی در تمام مراحل از انتخاب بتن تا پایان عملیات عمل آوری، نقش مهمی در دستیابی به یک سازه ایمن و بادوام دارد.
