نقشه خوانی سقف وافل چگونه انجام می شود؟

دسترسی سریع به محتوای این مطلب
آموزش نقشه خوانی سقف وافل یکی از مهارت های مهم برای مهندسان عمران، ناظران، مجریان سازه و حتی پیمانکارانی است که در پروژه های دارای سیستم سقف وافل فعالیت می کنند. نقشه اجرایی این نوع سقف برخلاف نقشه های ساده تیرچه بلوک، شامل جزئیات متعددی مانند آکس بندی، موقعیت تیرها و ستون ها، نحوه چیدمان قالب ها، آرماتورهای تقویتی، ضخامت دال و جزئیات اجرایی بتن ریزی است. به همین دلیل، نقشه خوانی سقف وافل نیازمند شناخت دقیق علائم سازه ای، استانداردهای ترسیمی و نحوه ارتباط بخش های مختلف نقشه با یکدیگر است.
در پروژه های ساختمانی، کوچک ترین خطا در تفسیر نقشه می تواند باعث تغییر در میزان مصرف مصالح، افزایش هزینه های اجرایی و کاهش عملکرد سازه شود. برای مثال، هماهنگی میان نقشه معماری، سازه و تاسیسات نقش مهمی در جلوگیری از دوباره کاری دارد و حتی عواملی مانند قیمت آهن نیز می تواند تحت تاثیر میزان آرماتور مصرفی و تغییرات طراحی قرار گیرد. در ادامه این مقاله، تمام بخش های مهم نقشه سقف وافل، علائم مورد استفاده و روش اصولی بررسی آن را بررسی می کنیم تا بتوانید با دید مهندسی، جزئیات این سیستم سقفی را تحلیل کنید.

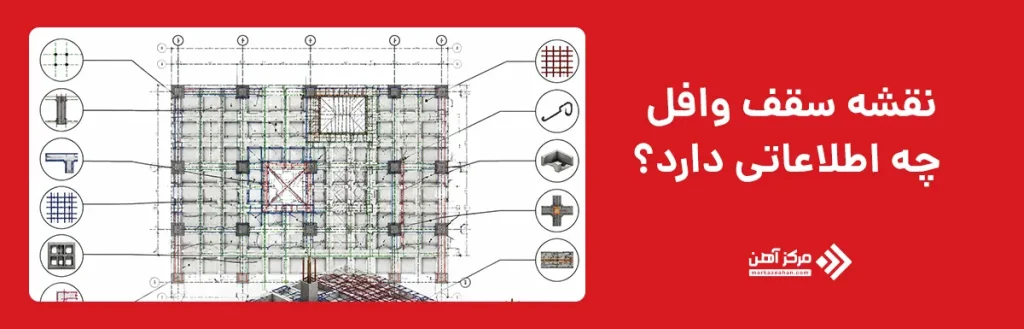

نقشه سقف وافل چه اطلاعاتی دارد؟
نقشه سقف وافل یک نقشه اجرایی دقیق است که تمام اطلاعات مورد نیاز برای ساخت و اجرای سقف را در اختیار تیم اجرایی قرار می دهد. برخلاف تصور برخی افراد، این نقشه فقط محل قرارگیری قالب های وافل را مشخص نمی کند، بلکه مجموعه ای از داده های سازه ای، هندسی و اجرایی را شامل می شود که باید قبل از شروع عملیات اجرایی به طور کامل بررسی شود.
در نقشه سقف وافل معمولا اطلاعات مربوط به Grid Line یا خطوط آکس بندی، محل قرارگیری ستون ها، تیرهای اصلی و فرعی، ضخامت سقف، نوع قالب وافل، فاصله بین تیرچه ها، جزئیات آرماتورگذاری و محل بازشوها مشخص می شود. مهندس اجرا با بررسی این اطلاعات می تواند ترتیب صحیح نصب قالب ها، اجرای شبکه میلگردها و نحوه بتن ریزی را مشخص کند.

مهم ترین اطلاعاتی که در نقشه اجرایی سقف وافل وجود دارد شامل موارد زیر است:
- آکس بندی سازه (Grid System):
آکس بندی یکی از اولین بخش هایی است که باید در نقشه بررسی شود. خطوط آکس، موقعیت دقیق ستون ها و دهانه های سازه را مشخص می کنند و مبنای اصلی جانمایی تیرها، قالب ها و میلگردها هستند. کوچک ترین اشتباه در خواندن آکس بندی می تواند باعث جابه جایی قالب ها یا ایجاد مشکل در تطابق سقف با ستون ها شود.
- ابعاد دهانه ها و فاصله محورهای سازه ای:
در نقشه، اندازه دهانه بین ستون ها و تیرها مشخص می شود. این اطلاعات برای تعیین جهت قرارگیری قالب های وافل اهمیت زیادی دارد. در سقف های وافل دو طرفه، قالب ها معمولا در دو جهت باربری فعال هستند، اما در سقف وافل یک طرفه، جهت تیرچه ها باید مطابق نقشه سازه اجرا شود.
- ضخامت سقف و ارتفاع قالب وافل:
یکی از اطلاعات مهم نقشه، مشخصات هندسی سقف است. این بخش شامل ضخامت کل سقف، ضخامت دال رویه، ارتفاع قالب وافل و ابعاد تیرچه های ایجاد شده در شبکه سقف است. این مشخصات مستقیما روی وزن سازه، میزان مصرف بتن و عملکرد خمشی سقف تاثیر دارد.
- نوع و چیدمان قالب های وافل:
در نقشه اجرایی، محل دقیق قرارگیری قالب های وافل مشخص می شود. قالب ها باید مطابق الگوی طراحی شده چیده شوند تا شبکه تیرچه ها در محل صحیح ایجاد شود. در این بخش معمولا اطلاعاتی مانند ابعاد قالب، فاصله بین قالب ها و محدوده هایی که نباید قالب گذاری شوند مشخص می شود.
- جزئیات آرماتورگذاری (Reinforcement Details):
نقشه سقف وافل شامل اطلاعات کاملی درباره میلگردهای اصلی، میلگردهای حرارتی، میلگردهای تقویتی اطراف ستون ها، میلگردهای منفی روی تکیه گاه ها و آرماتورهای مربوط به بازشوها است. نوع میلگرد، قطر، فاصله گذاری و طول مهاری معمولا در نقشه یا دیتیل های اجرایی درج می شود.
- موقعیت تیرهای اصلی و فرعی:
در سقف وافل، تیرها نقش مهمی در انتقال بار دارند. نقشه مشخص می کند که تیرهای اصلی در چه محورهایی قرار گرفته اند و تیرچه های وافل چگونه به آن ها متصل می شوند. بررسی این بخش برای جلوگیری از اجرای اشتباه شبکه سقف ضروری است.
- محل بازشوها و مسیر عبور تاسیسات:
بازشوهای مربوط به راه پله، آسانسور، کانال های تاسیساتی و داکت ها باید قبل از اجرای سقف مشخص شوند. در نقشه، ابعاد و موقعیت این بازشوها تعیین شده تا آرماتورگذاری اطراف آن ها به شکل صحیح انجام شود.
- جدول مشخصات مصالح و نکات اجرایی:
در بسیاری از نقشه های سازه ای، بخشی برای توضیحات عمومی وجود دارد که شامل مشخصات بتن، مقاومت فشاری بتن (Concrete Strength)، نوع فولاد مصرفی، پوشش بتن روی میلگردها و دستورالعمل های اجرایی است.
به طور کلی، نقشه سقف وافل یک سند فنی برای هماهنگی بین طراح سازه و تیم اجرا محسوب می شود. شناخت دقیق این اطلاعات باعث می شود اجرای سقف مطابق محاسبات طراحی انجام شود و مشکلاتی مانند کاهش ظرفیت باربری، افزایش مصرف بتن یا ایجاد ترک های سازه ای به وجود نیاید.

علائم و نشانه ها در نقشه سقف وافل
برای اجرای سقف وافل، تنها مشاهده شکل کلی نقشه کافی نیست و مجری باید با علائم و نشانه های استاندارد موجود در نقشه های سازه ای آشنا باشد. این علائم در واقع زبان مشترک بین مهندس طراح، ناظر و تیم اجرایی هستند و هر کدام اطلاعات مشخصی درباره موقعیت، اندازه یا نوع عملیات اجرایی ارائه می دهند.
مهم ترین علائم مورد استفاده در نقشه سقف وافل عبارتند از:
- خطوط آکس بندی:
این خطوط برای مشخص کردن موقعیت هندسی ستون ها و دهانه های سازه استفاده می شوند. تمامی اندازه گذاری های اصلی معمولا بر اساس این خطوط انجام می شود. - علامت ستون ها:
ستون ها در نقشه با نشانه های مشخص نمایش داده می شوند و معمولا شماره گذاری دارند. بررسی محل ستون ها برای تعیین تیرهای اطراف سقف و کنترل نواحی بحرانی اهمیت زیادی دارد. - علامت تیرها:
تیرهای اصلی و فرعی معمولا با کدهای مشخص مانند B1، B2 یا T1 نمایش داده می شوند. این کدها به جزئیات مربوط به ابعاد و آرماتور تیرها در نقشه های دیگر ارجاع می دهند. - علامت میلگردها:
میلگردها معمولا با ترکیبی از قطر، تعداد و فاصله مشخص می شوند. برای مثال، عبارت 12Ø20 نشان دهنده استفاده از 12 میلگرد با قطر 20 میلی متر است. - علامت برش و دیتیل اجرایی:
برخی بخش های نقشه دارای علامت Section یا Detail هستند که کاربر را به یک نمای بزرگ تر و دقیق تر از قسمت مورد نظر هدایت می کند. - علامت بازشوها:
فضاهایی که نباید بتن ریزی یا قالب گذاری شوند با علائم مشخصی نمایش داده می شوند تا هنگام اجرا مشکلی برای مسیرهای تاسیساتی یا فضاهای معماری ایجاد نشود.
جدول زیر برخی از رایج ترین نشانه های نقشه سقف وافل را نشان می دهد:
| علامت در نقشه | مفهوم | توضیح کوتاه |
|---|---|---|
| 🟦 A ───────── 1 | آکس بندی (Grid Line) | خطوط مرجع برای تعیین موقعیت ستون ها، تیرها و دهانه های سازه |
| 🟫 B1 / B2 | تیر سازه ای (Beam) | کد معرفی تیر که به دیتیل ابعادی و آرماتوربندی آن ارجاع می دهد |
| 🟥 □ C1 | ستون (Column) | نمایش محل ستون و شماره آن در پلان سازه |
| 🔵 Ø16 | میلگرد قطر 16 میلی متر | مشخص کننده قطر میلگرد مورد استفاده در آرماتوربندی |
| ↔ @20 | فاصله میلگردها | نشان دهنده فاصله محور به محور میلگردها، مثلا هر 20 سانتی متر |
| ✂ A ─ A | خط برش (Section Line) | محل برداشت مقطع برای نمایش جزئیات اجرایی |
| ⬜ OPENING | بازشو سقف | محدوده ای که برای عبور تاسیسات یا فضاهای معماری بدون قالب و بتن اجرا می شود |
| ═╬═ Waffle Rib | تیرچه وافل | نمایش مسیر تیرچه های ایجاد شده توسط قالب وافل |
| ⊙ Ø | قطر میلگرد یا المان دایره ای | علامت استاندارد برای نمایش قطر مقاطع |
| ▲▽ Level +3.20 | تراز ارتفاعی | مشخص کننده ارتفاع یک بخش از سازه نسبت به مبنا |
| ↘ 1→2 | جهت تیرچه وافل | نشان دهنده جهت اجرای قالب و مسیر انتقال بار |
شناخت این نشانه ها باعث می شود مهندس یا مجری بتواند ارتباط بین پلان، مقاطع و جزئیات اجرایی را بهتر درک کند. در پروژه هایی که از سقف وافل استفاده می شود، بسیاری از خطاهای اجرایی به دلیل برداشت اشتباه از همین علائم اتفاق می افتد؛ به همین دلیل بررسی نقشه قبل از شروع قالب بندی و آرماتورگذاری یک مرحله ضروری محسوب می شود.
مراحل نقشه خوانی سقف وافل
برای آموزش نقشه خوانی سقف وافل باید فرآیند بررسی نقشه به صورت مرحله به مرحله انجام شود؛ زیرا هر بخش از نقشه اطلاعات مستقلی دارد اما در نهایت همه این اطلاعات باید با یکدیگر هماهنگ باشند. یک مهندس اجرا ابتدا باید هندسه کلی سازه را بررسی کند، سپس سراغ جزئیات قالب بندی، تیرها و آرماتورها برود. بررسی بدون ترتیب نقشه ممکن است باعث شود برخی جزئیات مهم مانند نواحی تقویت شده اطراف ستون ها یا محل تغییر ضخامت سقف نادیده گرفته شود.
در فرآیند نقشه خوانی سقف وافل معمولا سه بخش اصلی اهمیت بیشتری دارند: شناخت شبکه آکس بندی و اجزای باربر، تشخیص جهت صحیح قالب گذاری و در نهایت بررسی جزئیات آرماتور بندی. این مراحل باید مطابق نقشه های Structural Drawing و دیتیل های اجرایی انجام شوند تا عملیات اجرا دقیقا مطابق طراحی سازه پیش برود.
بررسی آکس بندی، ستون ها و تیرها
اولین مرحله در خواندن نقشه سقف وافل، بررسی سیستم آکس بندی سازه است. خطوط آکس در واقع چارچوب هندسی پروژه را مشخص می کنند و تمام اجزای سازه ای مانند ستون ها، تیرها و دهانه ها بر اساس این خطوط جانمایی می شوند. قبل از بررسی جزئیات سقف، باید موقعیت ستون ها و فاصله محور به محور آن ها مشخص شود تا ابعاد واقعی دهانه های سقف مشخص شود.
در نقشه های سازه ای معمولا آکس ها با حروف و اعداد مشخص می شوند. برای مثال، محورهای افقی ممکن است با حروف A، B و C و محورهای عمودی با اعداد 1، 2 و 3 نمایش داده شوند. محل تقاطع این محورها، موقعیت دقیق ستون ها را مشخص می کند.
پس از بررسی آکس بندی، باید تیرهای موجود در پلان سقف بررسی شوند. تیرها معمولا با کدهایی مانند B1 یا B2 مشخص می شوند که هر کدام به یک دیتیل اجرایی در نقشه ارجاع دارند. در این مرحله باید مشخص شود:
- تیرهای اصلی در چه محورهایی قرار دارند.
- تیرهای فرعی چگونه بین دهانه ها توزیع شده اند.
- ضخامت و ابعاد تیرها با نقشه های دیگر هماهنگ است یا خیر.
- آیا محل تیرها با معماری و تاسیسات تداخل دارد یا خیر.
در سقف های وافل، شناخت محل تیرها اهمیت بیشتری دارد؛ زیرا شبکه تیرچه های ایجاد شده توسط قالب ها باید به گونه ای اجرا شود که مسیر انتقال بار به تیرها و ستون ها درست باشد. هرگونه جابه جایی در محل تیر یا ستون می تواند باعث تغییر رفتار سازه ای سقف شود.
تشخیص جهت قالب بندی و تیرچه های وافل
پس از مشخص شدن هندسه کلی سازه، مرحله بعدی بررسی نحوه قرارگیری قالب ها و جهت تیرچه های وافل است. قالب وافل در واقع فضایی ایجاد می کند که پس از بتن ریزی، شبکه ای از تیرچه های متعامد یا موازی در سقف شکل می گیرد. جهت این شبکه باید دقیقا مطابق نقشه طراحی شده اجرا شود.
در نقشه سقف وافل یک طرفه معمولا جهت تیرچه ها از قبل مشخص شده است و بار اصلی در یک جهت منتقل می شود. به همین دلیل، قالب ها باید به شکلی قرار گیرند که تیرچه های ایجاد شده در مسیر صحیح باربری قرار بگیرند. تغییر جهت قالب بندی در این نوع سقف می تواند عملکرد خمشی آن را کاهش دهد.
در مقابل، در نقشه سقف وافل دو طرفه شبکه تیرچه ها در دو جهت شکل می گیرد و بار از دو مسیر منتقل می شود. در این سیستم، نحوه چیدمان قالب ها باید کاملا مطابق پلان باشد تا فاصله تیرچه ها، ضخامت دال و مسیر انتقال نیرو تغییر نکند.
در این مرحله از نقشه خوانی باید موارد زیر بررسی شود:
- ابعاد قالب های وافل مشخص باشد.
- محدوده هایی که قالب نباید قرار گیرد مشخص شود.
- محل تیرهای مخفی یا نواحی توپر سقف بررسی شود.
- فاصله بین ردیف قالب ها کنترل شود.
- جهت تیرچه ها با فلش های موجود در نقشه تطبیق داده شود.
در برخی نقشه های حرفه ای، جهت قالب بندی با علامت های گرافیکی یا فلش مشخص می شود. این علائم به تیم اجرا کمک می کنند تا بدون برداشت اشتباه، قالب ها را در موقعیت صحیح نصب کنند.
خواندن جزئیات آرماتور بندی سقف وافل
یکی از حساس ترین بخش های نقشه خوانی، بررسی جزئیات آرماتور بندی سقف وافل است. بتن مقاومت بسیار خوبی در برابر فشار دارد اما در برابر نیروهای کششی عملکرد ضعیفی دارد؛ به همین دلیل میلگردها وظیفه تحمل نیروهای کششی و کنترل ترک خوردگی را بر عهده دارند.
در نقشه آرماتور بندی سقف وافل معمولا اطلاعاتی مانند قطر میلگرد، تعداد میلگردها، فاصله گذاری، طول مهاری، محل وصله ها و نواحی تقویتی مشخص می شود. این اطلاعات باید با دقت بررسی شوند زیرا حتی تغییر کوچک در تعداد یا موقعیت میلگردها می تواند ظرفیت سازه ای سقف را کاهش دهد.
مهم ترین بخش هایی که باید در نقشه آرماتور بندی بررسی شوند عبارتند از:
- میلگردهای اصلی تیرچه ها:
این میلگردها در مسیر تیرچه های وافل قرار می گیرند و نقش اصلی در تحمل نیروهای خمشی دارند. - میلگردهای حرارتی و افت:
این آرماتورها برای کنترل ترک های ناشی از جمع شدگی بتن و تغییرات دما استفاده می شوند. - آرماتورهای تقویتی اطراف ستون ها:
در اطراف ستون ها معمولا نیروهای برشی و پانچ افزایش پیدا می کند، به همین دلیل در این مناطق از میلگردهای اضافی استفاده می شود. - میلگردهای منفی روی تکیه گاه ها:
این میلگردها در قسمت بالایی سقف و روی تکیه گاه ها قرار می گیرند تا نیروهای کششی ایجاد شده در این نواحی را تحمل کنند. - طول مهاری و پوشش بتن:
در نقشه باید میزان پوشش بتن روی میلگردها و طول گیرایی آن ها کنترل شود تا دوام و عملکرد سازه تضمین شود.
در نقشه های تخصصی معمولا برای نمایش میلگردها از فرمت هایی مانند 10Ø16@20 استفاده می شود. این عبارت به معنی استفاده از میلگردهایی با قطر 16 میلی متر، تعداد مشخص و فاصله 20 سانتی متر از یکدیگر است. مهندس اجرا باید این علائم را به درستی تفسیر کند و آن ها را با شرایط واقعی کارگاه تطبیق دهد.

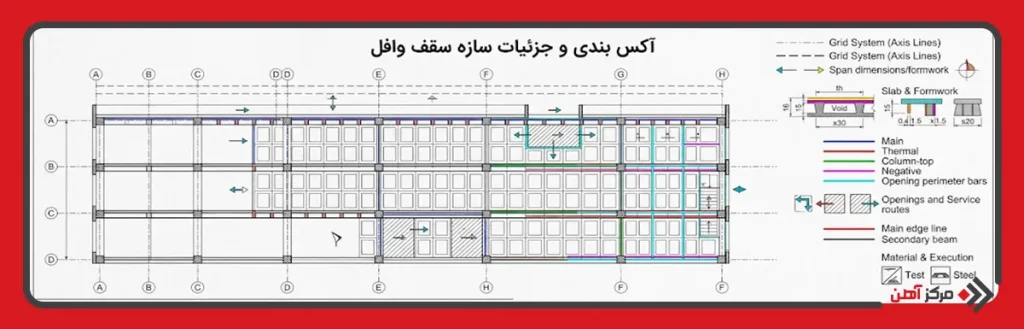

بخش های مهم نقشه اجرایی سقف وافل
نقشه اجرایی سقف وافل معمولا از چند بخش اصلی تشکیل شده است که هر کدام هدف مشخصی دارند. بررسی یک بخش بدون توجه به سایر قسمت ها ممکن است باعث ایجاد خطای اجرایی شود؛ زیرا قالب بندی، آرماتورگذاری و بتن ریزی کاملا به یکدیگر وابسته هستند.
یک نقشه کامل سقف وافل معمولا شامل پلان قالب بندی، نقشه میلگردگذاری، جزئیات بتن ریزی، دیتیل بازشوها و بخش های مربوط به هماهنگی تاسیسات است. شناخت این قسمت ها باعث می شود اجرای سقف با کمترین میزان خطا انجام شود.
نقشه قالب بندی سقف وافل
نقشه قالب بندی یکی از اصلی ترین بخش های نقشه اجرایی است که نحوه قرارگیری قالب های وافل را مشخص می کند. در این نقشه، محدوده استفاده از قالب ها، محل تیرهای بتنی، قسمت های توپر سقف و نواحی خاص مانند اطراف ستون ها نمایش داده می شود.
در این بخش باید به مواردی مانند ابعاد قالب، فاصله محور قالب ها، جهت چیدمان و محل حذف قالب ها توجه کرد. معمولا اطراف ستون ها، محل عبور تاسیسات یا نواحی دارای تمرکز نیرو، نیاز به اجرای بخش های توپر دارند و قالب وافل در این قسمت ها استفاده نمی شود.
هدف اصلی نقشه قالب بندی این است که شبکه خالی داخل سقف دقیقا مطابق طراحی ایجاد شود. هرگونه تغییر در این الگو می تواند وزن سقف، مقدار بتن مصرفی و رفتار سازه ای آن را تغییر دهد.
نقشه میلگردگذاری و جزئیات بتن ریزی
این بخش از نقشه، نحوه اجرای آرماتورها و مشخصات بتن مصرفی را تعیین می کند. در آن محل میلگردهای اصلی، تقویتی، حرارتی و همچنین جزئیات مربوط به اتصال میلگردها مشخص می شود.
در قسمت بتن ریزی نیز معمولا اطلاعاتی مانند ضخامت لایه بتن روی قالب ها، مقاومت فشاری بتن (Concrete Compressive Strength)، ترتیب بتن ریزی و نکات مربوط به تراکم بتن درج می شود.
اجرای صحیح این مرحله اهمیت زیادی دارد؛ زیرا بتن باید تمام فضای بین میلگردها و تیرچه های ایجاد شده را پر کند و هیچ فضای خالی یا کرموشدگی در سقف باقی نماند.
جزئیات بازشوها و تاسیسات در سقف وافل
یکی از بخش های مهم در نقشه اجرایی، محل بازشوها و مسیر عبور تجهیزات تاسیساتی است. بازشوهایی مانند رایزر، کانال هوا، لوله های تاسیساتی و مسیرهای عبور کابل باید قبل از قالب بندی و بتن ریزی مشخص شوند.
در اطراف بازشوها معمولا آرماتورهای تقویتی اجرا می شود تا کاهش سطح بتن و قطع شدن بخشی از شبکه سقف جبران شود. اجرای بازشو بدون توجه به نقشه می تواند باعث کاهش مقاومت موضعی سقف شود.
به همین دلیل، هماهنگی میان نقشه سازه و نقشه تاسیسات (MEP Coordination) یکی از مراحل مهم قبل از اجرای سقف وافل محسوب می شود.
تفاوت نقشه خوانی سقف وافل یک طرفه و دو طرفه
تفاوت اصلی در نقشه سقف وافل یک طرفه و نقشه سقف وافل دو طرفه به نحوه انتقال بار و جهت قرارگیری تیرچه های ایجاد شده توسط قالب وافل مربوط می شود. در سیستم وافل یک طرفه، تیرچه ها تنها در یک جهت اصلی قرار می گیرند و بار سقف عمدتا در همان مسیر به تیرهای تکیه گاهی منتقل می شود. به همین دلیل، هنگام بررسی نقشه باید به جهت فلش های نشان دهنده تیرچه ها، محل تیرهای اصلی و فاصله دهانه ها توجه ویژه داشت. در این نوع سقف، کوچک ترین تغییر در جهت قالب بندی می تواند مسیر انتقال نیرو را تغییر دهد و باعث کاهش عملکرد سازه شود.
در مقابل، در سقف وافل دو طرفه، شبکه تیرچه ها در دو راستای عمود بر هم تشکیل می شود و بارهای وارده در هر دو جهت توزیع می شوند. در نقشه سقف وافل دو طرفه معمولا چیدمان قالب ها به صورت شبکه ای نمایش داده می شود و جزئیات مربوط به آرماتورهای دو جهت، نواحی تقویتی اطراف ستون ها و کنترل برش پانچ اهمیت بیشتری دارد. به همین دلیل، نقشه خوانی این نوع سقف نیازمند بررسی دقیق تر محل ستون ها، ابعاد دهانه و جزئیات آرماتورگذاری است.
| معیار مقایسه | سقف وافل یک طرفه | سقف وافل دو طرفه |
|---|---|---|
| جهت انتقال بار | در یک جهت اصلی | در دو جهت متعامد |
| نحوه قرارگیری تیرچه ها | موازی و در یک راستا | شبکه ای و دو جهته |
| نحوه نمایش در نقشه | دارای جهت مشخص تیرچه ها | دارای الگوی شبکه ای قالب بندی |
| اهمیت آکس بندی | برای تعیین مسیر تیرچه ها و دهانه ها | برای کنترل شبکه باربری و ستون ها |
| آرماتورگذاری | بیشتر در راستای اصلی باربری | در دو جهت سازه ای |
| کاربرد رایج | دهانه های مستطیلی با نسبت طول به عرض زیاد | دهانه های نزدیک به مربع و فضاهای بزرگ |
| حساسیت اجرای قالب بندی | متوسط | بالا و نیازمند دقت بیشتر |
در مجموع، تفاوت نقشه خوانی این دو سیستم تنها در شکل ظاهری پلان نیست، بلکه به درک رفتار سازه ای سقف مربوط می شود. مهندس اجرا باید بداند که هر خط، علامت یا جهت مشخص شده در نقشه چه تاثیری بر عملکرد نهایی سقف دارد و صرفا نباید نقشه را به عنوان یک تصویر اجرایی مشاهده کند.

اهمیت تسلط بر نقشه خوانی سقف وافل در اجرای صحیح سازه
تسلط بر نقشه خوانی سقف وافل یکی از عوامل اصلی در کاهش خطاهای اجرایی و افزایش کیفیت نهایی سازه است. سقف وافل به دلیل ساختار شبکه ای خود نسبت به برخی سیستم های سنتی، جزئیات اجرایی بیشتری دارد و هماهنگی دقیق بین قالب بندی، آرماتورگذاری و بتن ریزی در آن اهمیت بالایی دارد. اگر تیم اجرایی شناخت کافی از نقشه نداشته باشد، ممکن است مشکلاتی مانند جابه جایی قالب ها، اجرای اشتباه میلگردها یا حذف ناخواسته بخش های تقویتی ایجاد شود.
در پروژه های حرفه ای معمولا قبل از شروع اجرای سقف، جلسه هماهنگی بین تیم سازه، معماری و تاسیسات برگزار می شود تا تمام جزئیات نقشه بررسی شود. این فرآیند که در پروژه های بین المللی با عنوان Construction Drawing Review شناخته می شود، باعث کاهش دوباره کاری، افزایش سرعت اجرا و جلوگیری از هزینه های ناشی از اصلاحات بعدی خواهد شد.
در نهایت، آموزش نقشه خوانی سقف وافل تنها به یادگیری چند علامت و نشانه محدود نمی شود؛ بلکه شامل شناخت رفتار سازه، درک منطق طراحی و توانایی تبدیل اطلاعات روی کاغذ به عملیات اجرایی دقیق در کارگاه است. هرچه این مهارت با تجربه اجرایی ترکیب شود، احتمال اجرای صحیح سقف و رسیدن به کیفیت مورد انتظار سازه افزایش پیدا می کند.
نقشه خوانی سقف وافل یکی از مراحل مهم قبل از اجرای این سیستم سازه ای است که نیاز به شناخت دقیق آکس بندی، تیرها، ستون ها، قالب بندی و جزئیات آرماتورگذاری دارد. بررسی صحیح نقشه باعث می شود اجرای سقف مطابق طراحی انجام شود و مشکلاتی مانند تغییر مسیر باربری، افزایش مصرف مصالح یا ضعف های اجرایی ایجاد نشود. در این مقاله با بخش های مختلف نقشه سقف وافل، علائم پرکاربرد، مراحل بررسی نقشه و تفاوت بین سیستم های یک طرفه و دو طرفه آشنا شدیم. تسلط بر این مهارت به مهندسان و مجریان کمک می کند تا فرآیند اجرای سقف را با دقت بیشتر، هزینه کمتر و کیفیت بالاتر مدیریت کنند.
سوالات متداول
نقشه سقف وافل با بررسی آکس بندی، موقعیت تیر و ستون، جهت قالب بندی، جزئیات آرماتورگذاری و دیتیل های اجرایی خوانده می شود و نیازمند درک نقشه های سازه ای است.
علائم نقشه سقف وافل مانند Grid، Beam، Column و Reinforcement اطلاعاتی درباره موقعیت اجزای سازه، ابعاد، نوع آرماتور و جزئیات اجرایی ارائه می دهند.
محل قالب های وافل با خطوط شبکه ای، محدوده های مشخص شده در پلان قالب بندی و جهت تیرچه های طراحی شده در نقشه اجرایی تعیین می شود.
آرماتوربندی سقف وافل با علائمی مانند قطر میلگرد، تعداد، فاصله گذاری، طول مهاری و محل میلگردهای تقویتی در نقشه های سازه نمایش داده می شود.
بررسی نقشه سقف وافل نیازمند دانش مهندسی عمران، شناخت رفتار سازه ای، اصول طراحی بتن مسلح و تجربه اجرای سقف های وافل است.
نقشه قالب بندی سقف وافل برای تعیین محل دقیق قالب ها، نواحی توپر، مسیر تیرچه ها و هماهنگی اجرای سقف با طراحی سازه استفاده می شود.
