مقایسه سقف وافل با تیرچه بلوک؛ کدام برای ساختمان بهتر است؟

مقایسه سقف وافل با تیرچه بلوک به بررسی تفاوت دو سیستم پرکاربرد اجرای سقف در ساختمان سازی می پردازد. انتخاب نوع سقف روی وزن نهایی سازه، مقدار مصرف مصالح، هزینه ساخت و کیفیت عملکرد ساختمان تاثیر مستقیم دارد. به همین دلیل نمی توان تنها بر اساس قیمت اولیه، یکی از این دو روش را بهتر دانست و باید شرایط پروژه، نوع سازه و نیازهای اجرایی بررسی شود.

در ساختمان هایی که هدف کاهش وزن سازه، ایجاد دهانه های بزرگ تر یا بهینه سازی مصرف مصالح است، سقف وافل می تواند گزینه مناسبی باشد. در مقابل، سقف تیرچه بلوک به دلیل روش اجرای شناخته شده، دسترسی آسان به مصالح و سابقه طولانی در پروژه های ساختمانی همچنان مورد استفاده قرار می گیرد. عواملی مانند قیمت آهن نیز در هزینه کلی ساخت تاثیرگذار هستند و می توانند در انتخاب سیستم مناسب نقش داشته باشند. در این مقاله تفاوت سقف وافل با تیرچه بلوک را از نظر وزن، قیمت، اجرا، مصرف بتن، مصرف میلگرد، مقاومت و کاربرد بررسی می کنیم تا مشخص شود هر سیستم برای چه شرایطی عملکرد بهتری دارد.

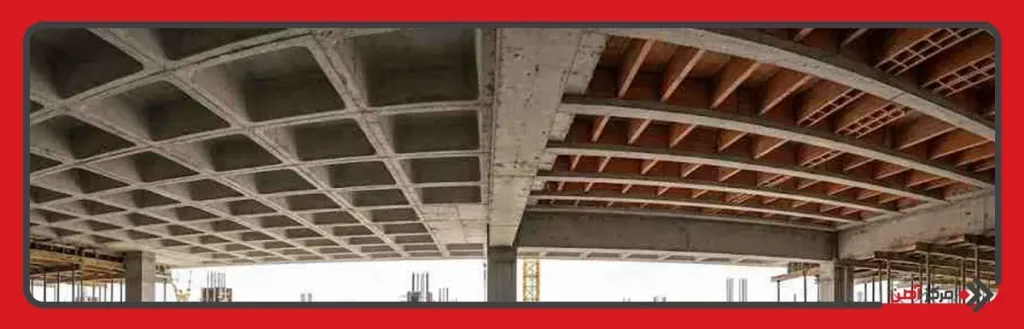

مقایسه سقف وافل با تیرچه بلوک

سقف وافل و سقف تیرچه بلوک هر دو برای ایجاد یک سطح باربر در طبقات ساختمان استفاده می شوند، اما ساختار آن ها تفاوت زیادی دارد. در سقف وافل، قالب های مخصوص باعث ایجاد حفره هایی در بخش زیرین سقف می شوند و بتن اضافی که نقش سازه ای ندارد حذف می شود. این ساختار باعث می شود سقف علاوه بر کاهش وزن، ظاهری منظم و قابلیت اجرای دهانه های بزرگ تر داشته باشد.

در مقابل، سقف تیرچه بلوک از تیرچه های پیش ساخته، بلوک های پرکننده و بتن رویه تشکیل می شود. این سیستم بیشتر در ساختمان های متعارف استفاده می شود و اجرای آن برای بسیاری از نیروهای اجرایی شناخته شده است. تفاوت سقف تیرچه بلوک با وافل فقط در نوع مصالح نیست، بلکه در نحوه انتقال نیرو، روش قالب بندی و محدودیت های اجرایی نیز دیده می شود.

در اجرای سقف وافل ابتدا قالب های وافل روی سیستم نگهدارنده قرار می گیرند، سپس آرماتورها مطابق نقشه سازه اجرا شده و عملیات بتن ریزی انجام می شود. دقت در تراز قالب ها و اجرای صحیح آرماتوربندی، تاثیر زیادی بر عملکرد نهایی سقف دارد.

از طرف دیگر، اجرای سقف تیرچه بلوک معمولا با قرار دادن تیرچه ها در فاصله مشخص، چیدن بلوک ها، اجرای میلگردهای حرارتی و بتن ریزی انجام می شود. این روش به دلیل ساده بودن مراحل اجرا، در بسیاری از پروژه های کوچک و متوسط انتخاب می شود. با این حال، در پروژه هایی که نیاز به کاهش وزن یا دهانه های بزرگ دارند، بررسی گزینه های دیگر اهمیت بیشتری پیدا می کند.

تفاوت از نظر وزن

وزن سقف یکی از معیارهای مهم در انتخاب سیستم سازه ای است؛ زیرا وزن مرده بیشتر می تواند باعث افزایش نیروهای وارد شده به اعضای سازه شود. در بررسی مقایسه وزن سقف وافل با تیرچه بلوک باید به نحوه طراحی هر سیستم و مقدار مصالح مصرفی توجه کرد.

در سقف وافل، قالب بندی به گونه ای انجام می شود که بتن تنها در قسمت های موثر سازه باقی بماند. وجود حفره های منظم در قسمت زیرین سقف باعث می شود حجم بتن کاهش پیدا کند و در نتیجه وزن نهایی سقف نسبت به بسیاری از سیستم های سنتی کمتر شود. این ویژگی در ساختمان هایی که کاهش بار مرده اهمیت دارد، یک مزیت مهم محسوب می شود.

در سقف تیرچه بلوک، بلوک ها باعث حذف بخشی از حجم بتن می شوند، اما ساختار سقف همچنان شامل تیرچه های متعدد و یک لایه بتن پوششی است. به همین دلیل در شرایط مشابه، وزن این سیستم ممکن است بیشتر از سقف وافل باشد. البته میزان اختلاف وزن به عواملی مانند ضخامت سقف، فاصله تیرچه ها، دهانه و طراحی سازه بستگی دارد.

کاهش وزن سقف می تواند باعث کاهش ابعاد برخی اعضای سازه ای و بهینه شدن طراحی ساختمان شود، اما سبک تر بودن نباید تنها معیار انتخاب باشد. یک سقف مناسب باید علاوه بر وزن کمتر، مقاومت کافی، قابلیت اجرای صحیح و هماهنگی با شرایط پروژه را نیز داشته باشد.

تفاوت از نظر قیمت

هزینه یکی از مهم ترین معیارها در انتخاب یکی از انواع سقف ساختمان است، اما برای بررسی دقیق قیمت باید تمام هزینه های مستقیم و غیرمستقیم را در نظر گرفت. مقایسه قیمت تمام شده سقف وافل با تیرچه بلوک تنها با بررسی قیمت مصالح اولیه نتیجه دقیقی ارائه نمی دهد؛ زیرا عواملی مانند دستمزد اجرا، سرعت پروژه، تعداد نیروی مورد نیاز و تجهیزات لازم نیز روی هزینه نهایی تاثیر دارند.

سقف تیرچه بلوک معمولا در پروژه هایی که نیروی اجرایی آن در دسترس است، هزینه اولیه قابل پیش بینی تری دارد. تیرچه و بلوک به صورت گسترده در بازار موجود هستند و بسیاری از پیمانکاران تجربه اجرای این سیستم را دارند. به همین دلیل برای ساختمان هایی با طراحی معمولی، ممکن است گزینه اقتصادی مناسبی باشد.

در مقابل، سقف وافل به قالب های مخصوص نیاز دارد و هزینه اولیه قالب بندی یکی از موارد مهم در برآورد قیمت آن است. با این حال، کاهش مصرف بتن و امکان اجرای دهانه های بزرگ تر می تواند بخشی از هزینه های اضافی را جبران کند. بنابراین مقایسه هزینه سقف وافل با تیرچه بلوک باید بر اساس شرایط واقعی هر پروژه انجام شود، نه فقط قیمت هر متر مربع سقف.

در نهایت، مقایسه قیمت سقف وافل با تیرچه بلوک در پروژه های بزرگ اهمیت بیشتری پیدا می کند؛ زیرا کاهش وزن سازه، صرفه جویی در مصرف مصالح و کاهش برخی هزینه های اجرایی می تواند تاثیر قابل توجهی بر هزینه نهایی داشته باشد. به همین دلیل گاهی سقف وافل با وجود هزینه اولیه بالاتر، در مجموع گزینه اقتصادی تری خواهد بود.

تفاوت از نظر اجرا

اجرای سقف تیرچه بلوک یکی از روش های رایج اجرای سقف در ساختمان های متعارف است که به دلیل مراحل مشخص و آشنایی بیشتر نیروهای اجرایی، همچنان کاربرد زیادی دارد. در مقابل، نحوه اجرای سقف وافل به دلیل استفاده از قالب های مخصوص، نیازمند دقت بیشتری در مرحله قالب بندی و آرماتوربندی است. در سقف وافل، فرآیند اجرا با آماده سازی زیرسازی، نصب قالب های وافل، آرماتوربندی و بتن ریزی انجام می شود. قالب ها باید با دقت در محل خود قرار بگیرند تا شبکه ایجاد شده در سقف مطابق نقشه سازه باشد و عملکرد مورد انتظار را داشته باشد.

در این روش، کنترل تراز قالب ها، فاصله گذاری صحیح و اجرای دقیق آرماتورها اهمیت زیادی دارد. به همین دلیل معمولا اجرای این نوع سقف به تیم هایی نیاز دارد که تجربه کافی در قالب بندی و جزئیات اجرایی آن داشته باشند. در مقابل، سقف تیرچه بلوک به دلیل سابقه طولانی تر در صنعت ساختمان، برای بسیاری از نیروهای اجرایی شناخته شده است و مراحل اجرای ساده تری دارد.

در سقف تیرچه بلوک، ابتدا تیرچه ها در فاصله مشخص قرار می گیرند، سپس بلوک های پرکننده بین آن ها چیده شده و پس از اجرای میلگردهای مورد نیاز، بتن ریزی انجام می شود. سادگی این فرآیند باعث شده است این سیستم در بسیاری از پروژه های مسکونی مورد استفاده قرار بگیرد.

با این حال، در پروژه هایی که نیاز به دهانه های بزرگ، کاهش وزن یا فضای معماری باز وجود دارد، اجرای سقف وافل می تواند مزیت بیشتری داشته باشد؛ زیرا این سیستم در شرایط مناسب امکان ایجاد دهانه های بزرگ تر و کاهش محدودیت های معماری را فراهم می کند.

تفاوت از نظر مصرف بتن

میزان مصرف بتن یکی از عوامل مهم در بررسی  مقایسه سقف وافل با تیرچه بلوک  است؛ زیرا مقدار بتن استفاده شده علاوه بر تاثیر روی هزینه اجرا، وزن نهایی سقف و بار وارد شده به سازه را نیز مشخص می کند. در سقف وافل، ساختار قالب ها به گونه ای طراحی شده است که بخش هایی از بتن که نقش موثری در تحمل بار ندارند حذف شوند و بتن بیشتر در قسمت های اصلی سازه ای باقی بماند.

این ویژگی باعث می شود حجم بتن مصرفی در سقف وافل نسبت به برخی سیستم های سنتی کاهش پیدا کند. کاهش مصرف بتن در پروژه های بزرگ می تواند باعث کاهش هزینه تامین، حمل و اجرای بتن شود. البته مقدار دقیق صرفه جویی به عواملی مانند ضخامت سقف، ابعاد دهانه، نوع قالب وافل و طراحی سازه بستگی دارد و نمی توان برای تمام پروژه ها مقدار یکسانی در نظر گرفت.

در مقابل، سقف تیرچه بلوک با استفاده از بلوک های پرکننده تلاش می کند حجم بتن مصرفی را کاهش دهد، اما همچنان برای ایجاد یک لایه بتنی یکپارچه روی سقف به مقدار مشخصی بتن نیاز دارد. این بتن نقش مهمی در اتصال اجزای سقف و افزایش یکپارچگی سازه ای دارد.

در مقایسه مصرف بتن در سقف وافل و تیرچه بلوک باید توجه داشت که کاهش بتن مصرفی تنها یک مزیت اقتصادی نیست، بلکه باعث کاهش وزن مرده سقف نیز می شود. با این حال، انتخاب سیستم مناسب باید بر اساس طراحی مهندسی انجام شود تا کاهش مصرف مصالح باعث ایجاد محدودیت در عملکرد سازه نشود.

تفاوت از نظر مصرف میلگرد

مصرف میلگرد در سقف یکی از موارد مهم در برآورد هزینه و طراحی سازه است. تفاوت سقف وافل و تیرچه بلوک از نظر میزان میلگرد مصرفی بیشتر به نحوه انتقال نیرو و ساختار هر سیستم مربوط می شود. در سقف وافل، به دلیل عملکرد دو طرفه دال، بارها در دو جهت مختلف منتقل می شوند و امکان توزیع مناسب تر آرماتورها در سطح سقف وجود دارد.

در این سیستم، میلگردها مطابق نقشه سازه در بخش هایی قرار می گیرند که بیشترین تاثیر را در تحمل نیرو دارند. به همین دلیل در بسیاری از پروژه ها می توان از تراکم غیرضروری آرماتورها جلوگیری کرد و طراحی بهینه تری داشت. البته مقدار میلگرد مورد نیاز همچنان به عواملی مانند دهانه، تعداد طبقات، بارگذاری و شرایط سازه وابسته است.

در سقف تیرچه بلوک، بخش اصلی مقاومت کششی توسط میلگردهای موجود در تیرچه ها تامین می شود. علاوه بر آن، میلگردهای حرارتی و تقویتی نیز برای افزایش عملکرد سقف مورد استفاده قرار می گیرند. این روش در ساختمان های معمولی عملکرد مناسبی دارد، اما در دهانه های بزرگ ممکن است نیاز به تقویت بیشتری داشته باشد.

در نتیجه، مقایسه مصرف میلگرد در سقف وافل و تیرچه بلوک نشان می دهد که مقدار مصرف فولاد تنها به نوع سقف وابسته نیست و طراحی مهندس سازه نقش اصلی را در تعیین میزان آرماتور مورد نیاز دارد.

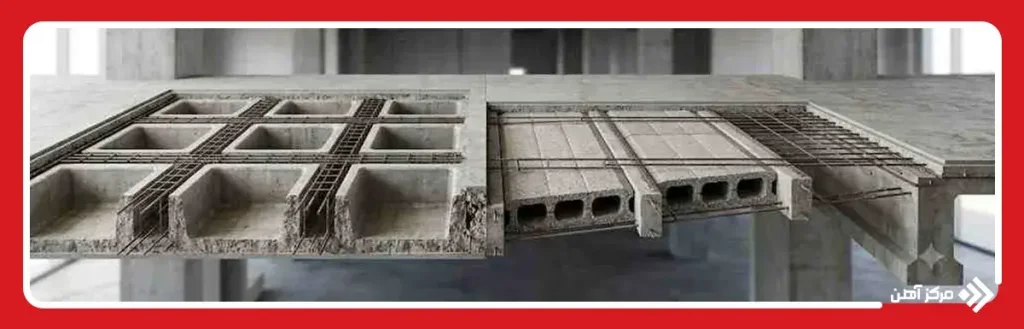

تفاوت از نظر مقاومت

مقاومت سقف در برابر بارهای وارده یکی از مهم ترین معیارها برای انتخاب سیستم مناسب ساختمان است. در بررسی تفاوت سقف تیرچه بلوک و وافل از نظر مقاومت، باید عواملی مانند نحوه انتقال بار، عملکرد سقف در دهانه های مختلف و کیفیت اجرای اجزای سازه ای مورد توجه قرار گیرد.

سقف وافل به دلیل ساختار شبکه ای و عملکرد دو طرفه، قابلیت انتقال بار در دو جهت را دارد. این ویژگی باعث می شود در ساختمان هایی که دهانه های بزرگ، فضاهای باز یا محدودیت در تعداد ستون ها وجود دارد، عملکرد مناسبی داشته باشد. همچنین توزیع بهتر نیروها در این سیستم می تواند باعث بهبود رفتار سازه ای سقف شود.

در مقابل، سقف تیرچه بلوک بیشتر بر انتقال بار از طریق تیرچه های موازی عمل می کند. این سیستم برای ساختمان های متعارف با دهانه های معمولی گزینه مناسبی است و در صورت طراحی و اجرای صحیح می تواند مقاومت مورد نیاز ساختمان را تامین کند.

با این حال، نمی توان تنها بر اساس نوع سقف درباره مقاومت نهایی تصمیم گرفت. کیفیت بتن، نحوه آرماتوربندی، رعایت جزئیات اجرایی و اجرای صحیح مراحل ساخت، تاثیر زیادی بر عملکرد هر دو سیستم دارند. یک سقف وافل بدون اجرای اصولی نمی تواند عملکرد مطلوبی داشته باشد و همین موضوع درباره سقف تیرچه بلوک نیز صدق می کند.

تفاوت از نظر کاربرد

انتخاب سقف مناسب باید بر اساس نوع ساختمان، شرایط معماری و نیازهای پروژه انجام شود. سقف وافل معمولا در ساختمان هایی استفاده می شود که نیاز به دهانه های بزرگ، کاهش تعداد تیرهای مزاحم یا ایجاد فضای باز دارند. پروژه های تجاری، اداری، سالن ها و برخی ساختمان های بزرگ معمولا از قابلیت های این سیستم بیشتر بهره می برند.

در مقابل، سقف تیرچه بلوک به دلیل سادگی اجرا و دسترسی مناسب به مصالح، بیشتر در ساختمان های مسکونی معمولی و پروژه هایی با طراحی ساده استفاده می شود. این سیستم برای بسیاری از سازندگان شناخته شده است و اجرای آن به تجهیزات پیچیده ای نیاز ندارد.

در مقایسه کاربرد سقف تیرچه بلوک و وافل باید شرایط واقعی هر پروژه بررسی شود. برای مثال، استفاده از سقف وافل در یک ساختمان کوچک با دهانه های محدود ممکن است مزیت اقتصادی زیادی ایجاد نکند، در حالی که استفاده از آن در پروژه ای با دهانه های بزرگ می تواند محدودیت های طراحی را کاهش دهد.

بنابراین انتخاب بین این دو سیستم به عواملی مانند نوع کاربری ساختمان، بودجه، نقشه معماری، شرایط اجرایی و نظر مهندس محاسب بستگی دارد و نمی توان یک گزینه را برای همه پروژه ها بهترین دانست.

سقف وافل بهتر است یا تیرچه بلوک؟

انتخاب بین سقف وافل و تیرچه بلوک به نیازهای هر ساختمان بستگی دارد و نمی توان یک پاسخ قطعی برای تمام پروژه ها ارائه کرد. هر دو سیستم در صورت طراحی و اجرای صحیح می توانند عملکرد مناسبی داشته باشند، اما تفاوت های آن ها باعث می شود برای شرایط مختلف، گزینه متفاوتی انتخاب شود.

اگر هدف پروژه کاهش وزن سازه، کاهش مصرف بتن، ایجاد دهانه های بزرگ تر و داشتن آزادی بیشتر در طراحی معماری باشد، سقف وافل معمولا انتخاب مناسب تری است. این سیستم به دلیل ساختار خاص خود می تواند در پروژه هایی که محدودیت معماری دارند، مزایای بیشتری ایجاد کند.

در مقابل، اگر ساختمان دارای طراحی معمولی باشد و سرعت اجرا، آشنایی نیروهای اجرایی و هزینه اولیه اهمیت بیشتری داشته باشد، سقف تیرچه بلوک می تواند گزینه اقتصادی و کاربردی باشد. سابقه طولانی این سیستم باعث شده است بسیاری از پیمانکاران تجربه کافی برای اجرای آن داشته باشند. در نهایت، بهترین انتخاب زمانی انجام می شود که شرایط پروژه، محاسبات سازه ای و هزینه های واقعی بررسی شوند. مقایسه سقف تیرچه بلوک و وافل  نشان می دهد که هیچ کدام از این سیستم ها به صورت مطلق بر دیگری برتری ندارند و انتخاب درست باید بر اساس نیاز ساختمان و اهداف طراحی انجام شود.

معیار انتخاب	سقف وافل	سقف تیرچه بلوک
کاهش وزن سازه	به دلیل حذف بتن اضافی، وزن کمتری ایجاد می‌ کند	وزن بیشتری نسبت به وافل دارد اما نسبت به سقف‌ های توپر سبک‌ تر است
مصرف بتن	مصرف بتن در آن به دلیل وجود حفره‌ های داخلی کمتر است	به بتن پوششی و فضای بین تیرچه‌ ها نیاز دارد
اجرای دهانه‌ های بزرگ	برای دهانه‌ های بزرگ و فضاهای باز گزینه مناسب‌ تری است	بیشتر برای دهانه‌ های معمولی کاربرد دارد
سرعت اجرا	نیاز به قالب‌ بندی دقیق دارد و به نیروی متخصص نیازمند است	مراحل اجرای ساده‌ تر و نیروی اجرایی بیشتری در دسترس دارد
هزینه اولیه	هزینه قالب وافل می‌ تواند بیشتر باشد	معمولا هزینه اولیه قابل پیش‌ بینی‌ تری دارد
کاربرد مناسب	پروژه‌ های بزرگ، تجاری، اداری و ساختمان‌ هایی با محدودیت معماری	ساختمان‌ های مسکونی معمولی و پروژه‌ های متعارف
انتخاب بهتر	مناسب برای پروژه‌ هایی که کاهش وزن و آزادی طراحی اهمیت دارد	مناسب برای پروژه‌ هایی که سادگی اجرا و هزینه اولیه اولویت دارد

مقایسه سقف وافل با تیرچه بلوک نشان می دهد که انتخاب بین این دو سیستم سقف به شرایط پروژه، نوع ساختمان و اهداف طراحی بستگی دارد. بررسی تفاوت سقف وافل با تیرچه بلوک از نظر وزن، هزینه، اجرا، مصرف بتن، میلگرد، مقاومت و کاربرد نشان می دهد که هر کدام در شرایط مشخصی می توانند عملکرد مناسبی داشته باشند.

سقف وافل به دلیل ساختار مهندسی شده، کاهش حجم بتن مصرفی و امکان اجرای دهانه های بزرگ تر، برای پروژه هایی که کاهش وزن سازه و آزادی بیشتر در طراحی اهمیت دارد، گزینه مناسبی محسوب می شود. در مقابل، سقف تیرچه بلوک به دلیل روش اجرای ساده، دسترسی آسان به مصالح و تجربه بیشتر نیروهای اجرایی، همچنان در بسیاری از ساختمان های متعارف مورد استفاده قرار می گیرد.

در نهایت، برای انتخاب بهترین سیستم باید تمام عوامل فنی و اقتصادی بررسی شوند. مقایسه سقف وافل با تیرچه بلوک زمانی نتیجه دقیقی ارائه می دهد که شرایط واقعی پروژه، نقشه سازه و هزینه های اجرایی در نظر گرفته شوند؛ زیرا هیچ کدام از این دو روش به صورت مطلق بر دیگری برتری ندارند و انتخاب صحیح به نیازهای هر ساختمان بستگی دارد.
