مقاومت جانبی طبقه را چگونه محاسبه کنیم؟

مقاومت جانبی طبقه ظرفیت مجموعه اعضای سازه ای یک طبقه برای تحمل نیروهای افقی ناشی از زلزله، باد و سایر اثرات جانبی است. این ظرفیت از عملکرد هماهنگ ستون ها، تیرها، مهاربندها، دیوارهای برشی، اتصالات و دیافراگم سقف به وجود می آید و نباید با سختی جانبی یا برش وارد بر طبقه اشتباه گرفته شود. مهندس طراح برای ارزیابی ایمنی ساختمان باید ابتدا نیروی جانبی وارد بر هر تراز را محاسبه کرده و سپس ظرفیت مقاوم اعضای همان طبقه را با آن مقایسه کند. نوع مصالح، آرایش سیستم سازه ای، کیفیت اتصالات، ارتفاع ساختمان و حتی تغییرات قیمت آهن می توانند بر انتخاب مقاطع و در نتیجه ظرفیت جانبی سازه اثر بگذارند. در ادامه مقاله، روش محاسبه مقاومت جانبی طبقه، فرمول های اصلی، پارامترهای موثر، مراحل کنترل و خطاهای رایج این فرایند به صورت تخصصی بررسی می شوند.

اهمیت محاسبه مقاومت جانبی طبقه در طراحی سازه

نیروهای ثقلی عمدتا در راستای قائم وارد ساختمان می شوند، اما زلزله و باد سازه را در راستای افقی به حرکت درمی آورند. در این شرایط، هر طبقه باید بتواند برش تجمعی منتقل شده از طبقات بالاتر را بدون گسیختگی ترد، کمانش، تشکیل مکانیزم نامطلوب یا افزایش غیرمجاز تغییر شکل تحمل کند. محاسبه مقاومت جانبی طبقه به طراح امکان می دهد طبقات ضعیف، ناپیوستگی های مقاومتی، تمرکز آسیب و احتمال تشکیل طبقه ضعیف را پیش از اجرا شناسایی کند. در سازه های فولادی، انتخاب مقطع اعضا و آرایش مهاربند بر ظرفیت کششی، فشاری و خمشی سیستم اثر مستقیم دارد؛ از این رو بررسی هم زمان ابعاد مقاطع، نحوه اتصال و قیمت تیرآهن برای رسیدن به طرحی ایمن و اقتصادی ضروری است.

در ساختمان های بتن آرمه، ظرفیت جانبی طبقه تابع مقاومت خمشی و برشی تیرها، ستون ها، دیوارها و نواحی اتصال است. مقدار و نحوه توزیع آرماتورهای طولی و عرضی نیز شکل پذیری، ظرفیت نهایی و رفتار پس از تسلیم اعضا را تعیین می کند؛ بنابراین کاهش مقطع یا تغییر آرماتور صرفا با هدف کنترل قیمت میلگرد ممکن است مسیر انتقال نیرو و مکانیزم خرابی را مختل کند. اهمیت اصلی این محاسبات آن است که مقاومت تنها به صورت کلی برای ساختمان کنترل نشود، بلکه ظرفیت هر طبقه و هر راستای اصلی به طور جداگانه با تقاضای جانبی متناظر مقایسه شود. چنین رویکردی از پنهان ماندن طبقه ای با ظرفیت ناکافی در میان طبقات قوی تر جلوگیری می کند.

نحوه محاسبه مقاومت جانبی طبقه

برای تعیین مقاومت جانبی ابتدا مدل سازه با هندسه واقعی، شرایط تکیه گاهی، مشخصات مصالح، ابعاد اعضا و رفتار دیافراگم ها تشکیل می شود. سپس بارهای ثقلی و جانبی مطابق ضوابط طراحی به مدل اعمال شده و نیروی برشی هر طبقه از جمع نیروهای افقی طبقه مورد نظر و تمام طبقات بالاتر به دست می آید. در ادامه، ظرفیت اعضای تشکیل دهنده سیستم باربر جانبی در همان راستا محاسبه می شود. ظرفیت طبقه برابر جمع ساده ظرفیت اسمی اعضا نیست؛ زیرا سازگاری تغییر شکل، توزیع سختی، محدودیت اتصالات، اندرکنش نیروی محوری و لنگر و ترتیب تسلیم اعضا بر مقاومت قابل استفاده اثر می گذارند.

تحلیل باید برای دو راستای اصلی ساختمان و در صورت لزوم برای اثر هم زمان مولفه های متعامد انجام شود. خروج از مرکزیت میان مرکز جرم و مرکز سختی باعث ایجاد گشتاور پیچشی و افزایش تقاضا در قاب ها یا دیوارهای پیرامونی می شود. در ساختمان دارای نامنظمی پیچشی، استفاده از سهم متوسط نیروی جانبی برای تمام قاب ها صحیح نیست و باید بیشترین نیروی ایجادشده در عضو بحرانی ملاک کنترل قرار گیرد. پس از تحلیل خطی یا غیرخطی، نسبت تقاضا به ظرفیت اعضا، دریفت طبقه، توزیع مفاصل پلاستیک و ظرفیت برش نهایی طبقه بررسی می شود تا مشخص شود سازه فقط از نظر مقاومت مناسب است یا الزامات سختی و شکل پذیری را نیز تامین می کند.

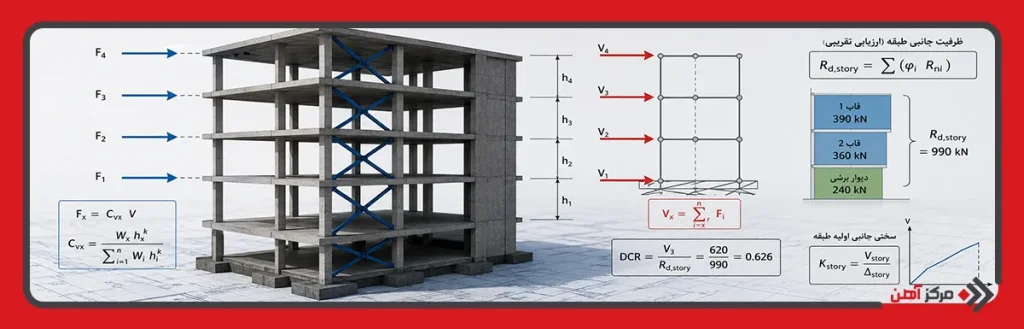

فرمول محاسبه مقاومت جانبی طبقه

پیش از معرفی فرمول باید میان سه کمیت متفاوت تمایز قائل شد: نیروی جانبی وارد بر طبقه، سختی جانبی طبقه و ظرفیت مقاوم جانبی طبقه. برش طبقه یک تقاضای نیرو است، سختی نسبت نیرو به تغییر مکان محسوب می شود و مقاومت جانبی بیشترین نیرویی است که طبقه پیش از رسیدن به حالت حدی مشخص می تواند تحمل کند. در روش نیروی جانبی معادل، نیروی وارد بر تراز x از رابطه زیر به دست می آید:

Fx = Cvx × V

در این رابطه Fx نیروی جانبی تراز x، عدد V برش پایه ساختمان و Cvx ضریب توزیع قائم نیرو است. ضریب توزیع قائم را می توان به صورت زیر نوشت:

Cvx = (Wx × hx^k) / Σ(Wi × hi^k)

Wx وزن موثر لرزه ای طبقه x، hx ارتفاع آن طبقه از تراز پایه و k ضریبی وابسته به دوره تناوب اصلی ساختمان است. پس از تعیین نیروی هر تراز، برش وارد بر طبقه x از جمع نیروهای همان طبقه و تمام ترازهای بالاتر محاسبه می شود:

Vx = ΣFi

این جمع از تراز x تا بام انجام می شود. برای مثال، یک ساختمان چهار طبقه را در نظر بگیرید که نیروهای جانبی توزیع شده در طبقات اول تا چهارم به ترتیب 100، 180، 270 و 350 کیلونیوتن باشند. برش پایه برابر است با:

V = 100 + 180 + 270 + 350 = 900 kN

برش وارد بر طبقه سوم برابر مجموع نیروی طبقه سوم و چهارم خواهد بود:

V3 = 270 + 350 = 620 kN

بنابراین طبقه سوم باید حداقل تقاضای برشی 620 کیلونیوتن را با ضرایب و ترکیبات بار مربوط تحمل کند. عدد 620 کیلونیوتن مقاومت طبقه نیست، بلکه نیروی مورد نیاز یا Story Shear Demand است.

برای محاسبه ظرفیت جانبی طبقه در یک ارزیابی تقریبی، ظرفیت افقی اعضای مقاوم در راستای تحلیل تعیین می شود:

Rn,story = ΣRni

سپس ظرفیت طراحی با اعمال ضریب کاهش مقاومت به دست می آید:

Rd,story = Σ(φi × Rni)

در این روابط Rni ظرفیت اسمی عضو مقاوم i و φi ضریب کاهش مقاومت آن عضو یا حالت حدی است. با این حال، این جمع تنها زمانی قابل قبول است که اعضا بتوانند به صورت سازگار و پیش از وقوع خرابی اتصال، شکست برشی، کمانش زودرس یا ناپایداری کلی به ظرفیت مورد نظر برسند.

فرض کنید در طبقه سوم دو قاب مقاوم وجود دارد. ظرفیت طراحی قاب اول با توجه به ظرفیت تیرها، ستون ها و اتصالات برابر 390 کیلونیوتن و ظرفیت قاب دوم برابر 360 کیلونیوتن محاسبه شده است. اگر دیوار برشی همان طبقه نیز ظرفیت طراحی 240 کیلونیوتن داشته باشد، ظرفیت تقریبی طبقه برابر خواهد بود با:

Rd,story = 390 + 360 + 240 = 990 kN

نسبت تقاضا به ظرفیت از رابطه زیر محاسبه می شود:

DCR = V3 / Rd,story = 620 / 990 = 0.626

چون مقدار DCR کمتر از یک است، طبقه در این بررسی اولیه از نظر مقاومت کافی به نظر می رسد. البته این نتیجه زمانی معتبر است که توزیع 620 کیلونیوتن میان قاب ها و دیوار بر اساس سختی واقعی انجام شده، پیچش منظور شده و کنترل های شکل پذیری، دریفت، اتصال و اثر P-Delta نیز انجام شده باشند.

برای درک نقش دیوار باید دانست دیوار برشی چیست. دیوار برشی یک عضو قائم صفحه ای است که نیروهای افقی موازی با صفحه خود را از طریق ترکیبی از رفتار برشی، خمشی و محوری به فونداسیون انتقال می دهد. در یک سیستم ترکیبی، نمی توان ظرفیت دیوار و قاب را بدون توجه به سازگاری تغییر مکان با یکدیگر جمع کرد؛ زیرا عضو سخت تر در محدوده خطی سهم بیشتری از نیروی طبقه را جذب می کند.

سختی جانبی اولیه طبقه نیز از رابطه زیر قابل برآورد است:

Kstory = Vstory / Δstory

در این رابطه Δstory دریفت نسبی همان طبقه است. اگر برش طبقه 620 کیلونیوتن و تغییر مکان نسبی آن 8 میلی متر باشد، سختی جانبی برابر است با:

Kstory = 620 / 8 = 77.5 kN/mm

این مقدار نشان دهنده سختی است و نباید به عنوان ظرفیت نهایی طبقه گزارش شود. استانداردهای طراحی، بارهای زلزله و باد را برای ارزیابی سیستم مقاوم مشخص می کنند و توزیع قائم نیروی زلزله نیز تابع وزن و ارتفاع ترازها است.

پارامترهای موثر در محاسبه مقاومت جانبی طبقه

ظرفیت جانبی هر طبقه نتیجه تعامل چند متغیر است و تغییر یک پارامتر می تواند علاوه بر مقاومت، توزیع نیرو و شکل خرابی را نیز تغییر دهد. مهم ترین پارامترها عبارتند از:

وزن طبقه

افزایش جرم موثر لرزه ای معمولا نیروی اینرسی ایجادشده در تراز را افزایش می دهد. وزن سقف، دیوارها، نما، تجهیزات ثابت، تاسیسات و سهم مشخصی از بار زنده باید مطابق ضابطه در جرم لرزه ای وارد شوند. حذف بارهای غیرسازه ای سنگین باعث کاهش غیرواقعی برش طبقات می شود، در حالی که وارد کردن بار اضافی نیز ابعاد اعضا را بی دلیل افزایش می دهد.

ارتفاع طبقات

افزایش ارتفاع آزاد ستون، سختی جانبی آن را به شدت کاهش می دهد و می تواند لنگرهای ثانویه را افزایش دهد. در یک ستون با شرایط ساده شده، سختی خمشی با معکوس توان سوم طول ارتباط دارد؛ بنابراین تغییر محدود ارتفاع ممکن است اثر قابل توجهی بر دریفت داشته باشد. طبقه بلند لابی، پارکینگ یا فضای تجاری باید جداگانه از نظر طبقه نرم و تمرکز تغییر شکل بررسی شود.

سختی اعضای سازه

توزیع نیروی جانبی میان قاب ها، مهاربندها و دیوارها متناسب با سختی نسبی آنها انجام می شود. تغییر ممان اینرسی تیر یا ستون، ترک خوردگی بتن، سطح مقطع مهاربند، شرایط اتصال و رفتار دیافراگم می تواند سهم هر عضو را تغییر دهد. استفاده از سختی مقطع ناخالص برای تمام اعضای بتن آرمه معمولا پاسخ واقعی سازه ترک خورده را نشان نمی دهد.

نوع سیستم مقاوم جانبی

قاب خمشی، قاب مهاربندی همگرا، قاب مهاربندی واگرا، دیوار برشی و سیستم دوگانه رفتار یکسانی ندارند. قاب خمشی عمدتا از خمش تیر و ستون مقاومت می گیرد، در حالی که مهاربندها نیرو را بیشتر به صورت محوری منتقل می کنند. دیوار برشی سختی بالاتری ایجاد می کند و سیستم دوگانه نیازمند توزیع سازگار نیرو میان قاب و دیوار است.

مشخصات مصالح مصرفی

مقاومت تسلیم فولاد، مقاومت فشاری بتن، مدول الاستیسیته، کرنش نهایی، کیفیت جوش، مقاومت پیچ ها و مشخصات آرماتورها بر ظرفیت اثر دارند. مقاومت بالاتر مصالح همیشه به معنای رفتار بهتر نیست؛ زیرا ممکن است سختی، شکل پذیری یا سلسله مراتب تسلیم اعضا به شیوه مطلوب تغییر نکند. مقادیر واقعی یا مشخصات تاییدشده مصالح موجود باید در ارزیابی ساختمان های اجراشده استفاده شوند.

شدت نیروی زلزله یا باد

سطح خطر لرزه ای، نوع خاک، دوره تناوب، ضریب اهمیت، شکل پذیری سیستم و نامنظمی ها مقدار تقاضای زلزله را تعیین می کنند. در بار باد نیز سرعت مبنای باد، ارتفاع، زبری زمین، شکل ساختمان، فشار داخلی و اثرات دینامیکی اهمیت دارند. مقاومت طبقه یک ویژگی ظرفیت محور است، اما کفایت آن فقط از مقایسه با تقاضای ناشی از خطر قابل تعیین خواهد بود.

مراحل انجام محاسبه مقاومت جانبی طبقه

محاسبات باید با یک مسیر مشخص انجام شوند تا هیچ بخش از انتقال نیرو میان سقف و فونداسیون نادیده نماند. مراحل اصلی عبارتند از:

• تعیین مشخصات هندسی سازه: تعداد و ارتفاع طبقات، دهانه ها، محل بازشوها، ابعاد اعضا، تراز پایه و آرایش قاب ها یا دیوارها ثبت می شود.
• شناسایی سیستم مقاوم: سیستم باربر در هر راستا، میزان پیوستگی اعضا، نوع اتصالات و نقش دیافراگم سقف تعیین می شود.
• محاسبه جرم و بارهای موثر: بار مرده، بخش موثر بار زنده، دیوارها، نما و تجهیزات ثابت در هر طبقه محاسبه می شوند.
• تعیین نیروی جانبی طراحی: برش پایه و توزیع نیروی زلزله یا فشار باد بر اساس ضوابط پروژه به دست می آید.
• محاسبه برش هر طبقه: نیروهای طبقه مورد نظر و تمام طبقات بالاتر با یکدیگر جمع می شوند.
• توزیع نیرو میان اعضا: سهم قاب ها، مهاربندها و دیوارها با توجه به سختی، پیچش و موقعیت آنها در پلان تعیین می شود.
• محاسبه ظرفیت اعضا: ظرفیت خمشی، برشی، محوری، کمانشی و اتصال برای اعضای بحرانی کنترل می شود.
• تعیین ظرفیت طبقه: ظرفیت سازگار مجموعه اعضا با توجه به حالت حدی کنترل کننده و ترتیب تسلیم استخراج می شود.
• بررسی نسبت تقاضا به ظرفیت: نیروی طراحی هر عضو و طبقه با ظرفیت متناظر مقایسه می شود.
• کنترل تغییر مکان: دریفت، اثرات مرتبه دوم، پایداری و سازگاری تغییر شکل اعضای قائم و افقی بررسی می شوند.
• ارزیابی نامنظمی: طبقه ضعیف، طبقه نرم، پیچش، عقب نشینی، ناپیوستگی دیافراگم و قطع عضو مقاوم شناسایی می شوند.
• کنترل مدل تحلیلی: واکنش پایه، تعادل نیروها، جرم مشارکت کننده، شکل مودها و نتایج غیرعادی بازبینی می شوند.

خطاهای رایج در محاسبه مقاومت جانبی طبقه

اشتباه در تعریف مدل یا تفسیر نتایج ممکن است ظرفیت ظاهری سازه را بیشتر از مقدار واقعی نشان دهد. مهم ترین خطاها عبارتند از:

• یکسان دانستن برش و مقاومت طبقه: برش طبقه تقاضای واردشده است، اما مقاومت طبقه ظرفیت اعضا در برابر آن تقاضا است.
• جمع مستقیم ظرفیت اعضا: اعضا ممکن است هم زمان به ظرفیت نرسند یا پیش از آن اتصال، مهاربند یا ستون بحرانی دچار خرابی شود.
• نادیده گرفتن پیچش: توزیع نیرو فقط بر اساس تعداد قاب ها، تقاضای اعضای پیرامونی را کمتر از مقدار واقعی نشان می دهد.
• استفاده از سختی غیرواقعی: منظور نکردن ترک خوردگی بتن، لغزش اتصال یا رفتار نیمه صلب، دریفت و سهم نیرو را تغییر می دهد.
• حذف اثر P-Delta: بارهای ثقلی در سازه تغییر شکل یافته لنگر ثانویه ایجاد می کنند و ظرفیت پایدار طبقه را کاهش می دهند.
• بی توجهی به اتصالات: ظرفیت عضو قوی با اتصال ضعیف قابل استفاده نیست و مسیر انتقال نیرو در محل اتصال قطع می شود.
• کنترل نکردن کمانش مهاربند: ظرفیت فشاری مهاربند ممکن است بسیار کمتر از ظرفیت کششی آن باشد و پس از کمانش افت کند.
• استفاده نادرست از روش تقریبی: محاسبه مقاومت طبقه با روش تقریبی برای غربالگری اولیه مناسب است، اما جای تحلیل سازگار و کنترل ضوابط را نمی گیرد.
• بی توجهی به طبقه ضعیف: مقایسه نکردن ظرفیت طبقات مجاور می تواند کاهش ناگهانی مقاومت در یک تراز را پنهان کند.
• اتکا به یک ترکیب بار: بحرانی ترین تقاضا ممکن است تحت جهت دیگر زلزله، پیچش اتفاقی یا ترکیب متفاوت بار رخ دهد.

در پاسخ به پرسش مقاومت جانبی طبقه چیست باید گفت این کمیت، ظرفیت واقعی اعضای یک تراز برای انتقال نیروی افقی به طبقات پایین تر است. نحوه محاسبه مقاومت جانبی طبقات با تعیین بار جانبی، محاسبه برش تجمعی، توزیع نیرو براساس سختی و استخراج ظرفیت اعضای مقاوم انجام می شود. فرمول محاسبه مقاومت جانبی طبقه در ارزیابی اولیه از جمع ظرفیت طراحی اعضای سازگار به دست می آید، اما محاسبه مقاومت جانبی ساختمان فقط با این جمع ساده کامل نمی شود. در محاسبه مقاومت جانبی سازه باید پیچش، دریفت، اثرات مرتبه دوم، اتصالات، شکل پذیری و ترتیب تسلیم نیز کنترل شوند. محاسبه مقاومت جانبی طبقه و نحوه محاسبه مقاومت جانبی طبقه در پروژه واقعی باید براساس ضوابط طراحی، مدل معتبر و مشخصات واقعی مصالح انجام شود تا نتیجه تنها یک عدد نظری نباشد، بلکه رفتار قابل انتظار ساختمان را با دقت مناسبی نمایش دهد.
