پمپ توربینی چیست و چگونه کار می کند؟

پمپ توربینی یکی از انواع پمپ های صنعتی پرکاربرد است که برای انتقال سیالات در فشار بالا و دبی های مختلف مورد استفاده قرار می گیرد. این تجهیزات به دلیل طراحی خاص پروانه ها و توانایی ایجاد هد بالا، در صنایع کشاورزی، نیروگاهی، نفت و گاز، آبرسانی شهری و سیستم های صنعتی کاربرد گسترده ای دارند. عملکرد دقیق، راندمان مناسب و قابلیت استفاده در چاه های عمیق باعث شده است انواع پمپ های توربینی به یکی از مهم ترین تجهیزات انتقال سیال در پروژه های صنعتی تبدیل شوند. همچنین مدل هایی مانند پمپ توربینی چاه عمیق برای استخراج آب از عمق زیاد کاربرد بسیار زیادی دارند.

امروزه انتخاب صحیح پمپ صنعتی اهمیت زیادی پیدا کرده است؛ زیرا عوامل مختلفی مانند نوع سیال، ارتفاع پمپاژ، شرایط محیطی و حتی نوسانات قیمت آهن می توانند بر هزینه نهایی پروژه تاثیر بگذارند. علاوه بر این، بررسی مشخصات فنی، ظرفیت و راندمان دستگاه در زمان خرید اهمیت زیادی دارد و بسیاری از خریداران قبل از انتخاب، اطلاعات مربوط به کاتالوگ پمپ توربینی و مشخصات فنی آن را بررسی می کنند. اگر می خواهید با نحوه عملکرد، انواع، اجزا و کاربردهای این پمپ ها بیشتر آشنا شوید، ادامه این مقاله را از دست ندهید.

پمپ توربینی چیست؟

پمپ توربینی نوعی پمپ دینامیکی است که برای انتقال سیالات با فشار بالا طراحی می شود و عملکرد آن بر پایه نیروی گریز از مرکز و افزایش انرژی جنبشی سیال انجام می شود. در این پمپ ها، سیال توسط پروانه های چند مرحله ای یا تک مرحله ای به حرکت درآمده و پس از عبور از بخش های مختلف، با فشار بالا به خروجی منتقل می شود. طراحی خاص این تجهیزات باعث می شود در مقایسه با برخی پمپ های معمولی، توانایی بیشتری در ایجاد هد و انتقال سیال از عمق زیاد داشته باشند. به همین دلیل، پمپ آب توربینی در چاه های عمیق و سیستم های آبرسانی صنعتی کاربرد فراوانی دارد.

ساختار این پمپ ها معمولا شامل پروانه، شافت، محفظه پمپ، یاتاقان ها، موتور محرک و سیستم انتقال نیرو است. عملکرد دقیق و هماهنگ این بخش ها باعث می شود پمپ بتواند حجم بالایی از سیال را با راندمان مناسب منتقل کند. در بسیاری از پروژه های صنعتی، انتخاب صحیح لوله کشی و تجهیزات جانبی نیز اهمیت زیادی دارد؛ زیرا عواملی مانند جنس و قیمت لوله می توانند روی عملکرد کلی سیستم انتقال سیال تاثیر مستقیم داشته باشند. به همین دلیل در طراحی خطوط انتقال، علاوه بر انتخاب پمپ مناسب، مشخصات فنی لوله ها نیز به دقت بررسی می شود.

یکی از مهم ترین ویژگی های پمپ توربینی، قابلیت استفاده در شرایط کاری سنگین و فشار بالا است. این تجهیزات در مدل های مختلفی مانند عمودی، افقی و چند مرحله ای تولید می شوند تا بتوانند نیاز صنایع مختلف را پوشش دهند. امروزه بسیاری از کارخانه ها و واحدهای صنعتی برای تامین آب، انتقال سیالات و حتی ایجاد خلأ صنعتی از تجهیزاتی مانند پمپ وکیوم توربینی استفاده می کنند. همچنین بررسی مشخصات فنی و قیمت پمپ توربینی قبل از خرید، نقش مهمی در انتخاب بهترین مدل برای پروژه های صنعتی و کشاورزی دارد.

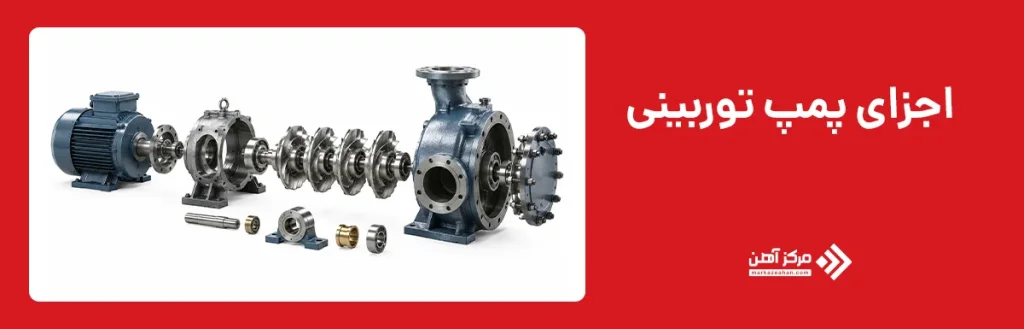

اجزای پمپ توربینی

پمپ توربینی از بخش های مختلفی تشکیل شده است که هر کدام وظیفه مشخصی در فرآیند انتقال سیال بر عهده دارند. عملکرد صحیح و هماهنگ این قطعات باعث می شود پمپ بتواند با راندمان بالا کار کند و فشار مورد نیاز سیستم را تامین نماید. شناخت کامل اجزای پمپ توربینی اهمیت زیادی در نگهداری، تعمیرات و انتخاب صحیح این تجهیزات دارد. مهم ترین اجزای این پمپ ها شامل موارد زیر هستند:

پروانه

پروانه اصلی ترین بخش پمپ توربینی است که وظیفه انتقال انرژی به سیال را بر عهده دارد. با چرخش پروانه، انرژی مکانیکی به انرژی جنبشی تبدیل شده و سیال با فشار بیشتری حرکت می کند. تعداد و طراحی پروانه ها تاثیر مستقیمی بر هد و راندمان پمپ دارد.

شافت

شافت قطعه ای است که نیروی موتور را به پروانه منتقل می کند. این بخش باید استحکام بالایی داشته باشد تا بتواند فشار و نیروی چرخشی ایجاد شده در سیستم را تحمل کند. در بسیاری از پمپ های توربینی، شافت از فولاد مقاوم ساخته می شود.

محفظه پمپ

محفظه یا پوسته پمپ بخشی است که سیال داخل آن جریان پیدا می کند و وظیفه هدایت و کنترل فشار سیال را بر عهده دارد. طراحی مناسب محفظه می تواند باعث کاهش افت فشار و افزایش راندمان سیستم شود.

یاتاقان ها

یاتاقان ها وظیفه نگهداری و تثبیت شافت را بر عهده دارند و از لرزش و اصطکاک بیش از حد جلوگیری می کنند. کیفیت این قطعات تاثیر زیادی بر طول عمر و عملکرد پمپ دارد.

موتور محرک

موتور محرک انرژی لازم برای چرخش شافت و پروانه را تامین می کند. بسته به نوع کاربرد، این موتور می تواند الکتریکی یا دیزلی باشد و توان آن بر اساس ظرفیت پمپ انتخاب می شود.

دیفیوزر

دیفیوزر وظیفه کاهش سرعت سیال و تبدیل انرژی جنبشی به فشار را بر عهده دارد. این بخش نقش مهمی در افزایش راندمان و فشار خروجی پمپ ایفا می کند.

سیستم آب بندی

سیستم آب بندی از نشت سیال جلوگیری می کند و باعث افزایش ایمنی و طول عمر تجهیزات می شود. در بسیاری از مدل های صنعتی از مکانیکال سیل برای آب بندی استفاده می شود.

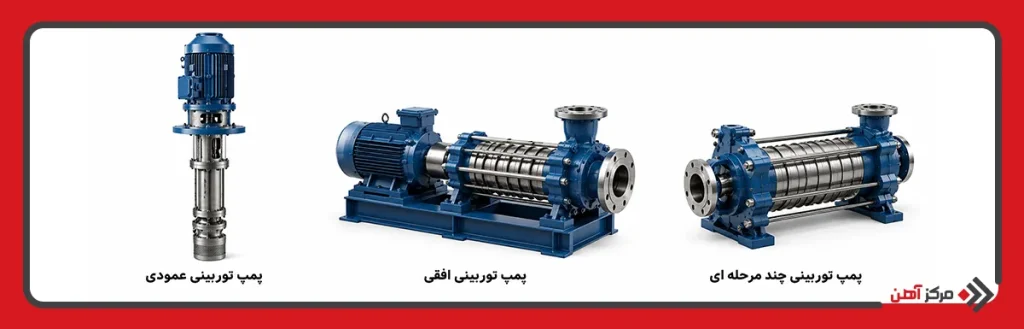

انواع پمپ توربینی

پمپ های توربینی بر اساس نوع طراحی، نحوه نصب و شرایط کاری در مدل های مختلفی تولید می شوند. هر کدام از این مدل ها برای کاربرد خاصی طراحی شده اند و انتخاب صحیح آن ها می تواند تاثیر مستقیمی بر راندمان سیستم داشته باشد. برخی مدل ها برای چاه های عمیق مناسب هستند و برخی دیگر در سیستم های فشار بالا یا انتقال سیالات صنعتی استفاده می شوند. در ادامه با رایج ترین انواع پمپ توربینی آشنا می شوید.

پمپ توربینی عمودی

پمپ توربینی عمودی بیشتر در چاه های عمیق و سیستم های آبرسانی استفاده می شود. در این مدل، موتور در قسمت بالا قرار دارد و بخش پمپاژ داخل چاه نصب می شود. این طراحی باعث می شود پمپ بتواند آب را از عمق زیاد با فشار مناسب منتقل کند.

استفاده از پمپ توربینی چاه عمیق در کشاورزی، صنایع آب و فاضلاب و پروژه های انتقال آب بسیار رایج است. این مدل ها معمولا راندمان بالایی دارند و برای کارکرد مداوم مناسب هستند.

پمپ توربینی افقی

پمپ توربینی افقی در سیستم هایی استفاده می شود که فضای نصب محدودیت کمتری دارد. در این مدل، تمامی قطعات روی یک محور افقی قرار می گیرند و تعمیر و نگهداری آن ساده تر است.

این نوع پمپ بیشتر در کارخانه ها، سیستم های خنک کاری و صنایع انتقال سیالات کاربرد دارد. نصب آسان و دسترسی راحت به قطعات از مهم ترین مزایای این مدل محسوب می شود.

پمپ توربینی چند مرحله ای

پمپ توربینی چند مرحله ای دارای چند پروانه پشت سر هم است که باعث افزایش فشار خروجی می شوند. این مدل برای سیستم هایی که نیاز به هد بسیار بالا دارند، گزینه مناسبی محسوب می شود.

این نوع پمپ ها در نیروگاه ها، صنایع نفت و گاز و خطوط انتقال آب فشار بالا استفاده می شوند. راندمان مناسب و توانایی ایجاد فشار زیاد، از مهم ترین ویژگی های این تجهیزات است.

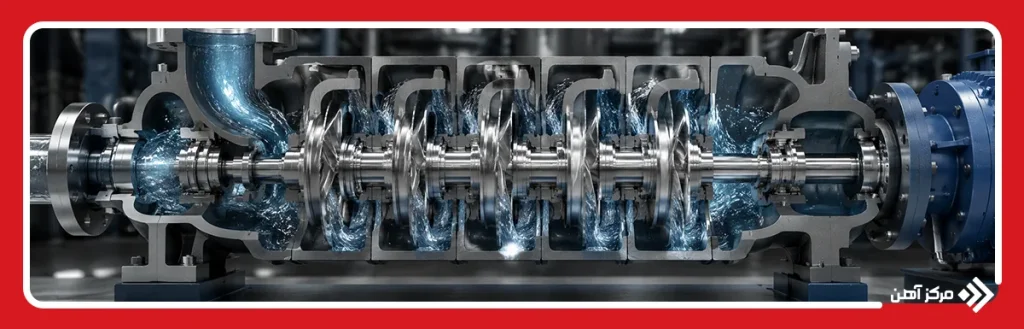

نحوه عملکرد پمپ توربینی

عملکرد پمپ توربینی بر پایه تبدیل انرژی مکانیکی به انرژی جنبشی و سپس فشار انجام می شود. زمانی که موتور شروع به کار می کند، شافت و پروانه ها با سرعت بالا می چرخند و باعث ایجاد نیروی گریز از مرکز می شوند. این نیرو سیال را از بخش ورودی به سمت پروانه ها هدایت می کند و انرژی لازم برای انتقال آن را فراهم می سازد.

پس از ورود سیال به داخل پمپ، پروانه ها سرعت و فشار سیال را افزایش می دهند. سپس دیفیوزر یا محفظه مخصوص، انرژی جنبشی ایجاد شده را به فشار تبدیل می کند تا سیال بتواند با قدرت بیشتری در خطوط انتقال حرکت کند. در مدل های چند مرحله ای، این فرآیند چندین بار تکرار می شود تا فشار خروجی افزایش پیدا کند.

در بسیاری از پروژه های صنعتی، عملکرد دقیق این تجهیزات اهمیت زیادی دارد؛ زیرا کوچک ترین افت فشار می تواند روی راندمان سیستم تاثیر بگذارد. به همین دلیل انتخاب صحیح ظرفیت، تعداد مراحل و نوع طراحی پمپ اهمیت بسیار زیادی دارد.

کاربرد پمپ توربینی

پمپ های توربینی به دلیل توانایی ایجاد فشار بالا و انتقال سیالات از عمق زیاد، در صنایع مختلف کاربرد گسترده ای دارند. این تجهیزات در پروژه های صنعتی، کشاورزی و سیستم های انتقال آب استفاده می شوند. مهم ترین کاربردهای پمپ توربینی شامل موارد زیر است:

• استخراج آب از چاه های عمیق
• سیستم های آبرسانی شهری
• صنایع کشاورزی و آبیاری
• نیروگاه ها و سیستم های خنک کاری
• صنایع نفت، گاز و پتروشیمی
• انتقال آب در کارخانه های صنعتی
• سیستم های آتش نشانی
• تجهیزات تصفیه آب و فاضلاب
• استفاده در معادن و پروژه های عمرانی
• کاربرد در سیستم های خلأ و پمپ وکیوم توربینی

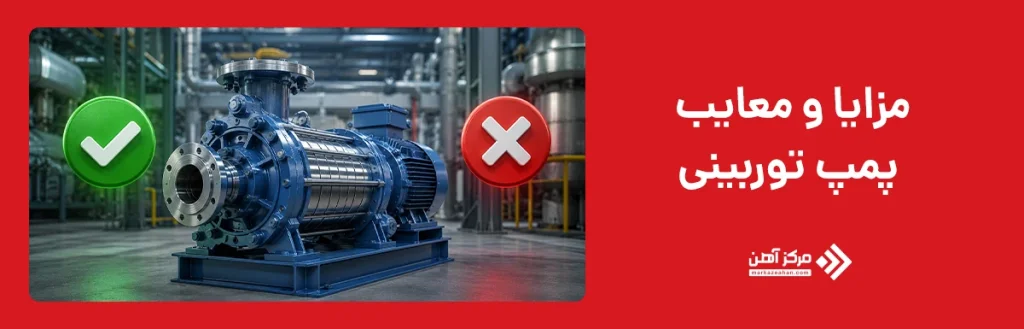

مزایا و معایب پمپ توربینی

مزایا و معایب پمپ چیست و چرا انتخاب نوع مناسب آن اهمیت دارد؟ پمپ ها تجهیزاتی هستند که برای انتقال سیالات و ایجاد فشار در سیستم های مختلف استفاده می شوند و هر مدل ویژگی ها، مزایا و محدودیت های خاص خود را دارد. پمپ توربینی نیز به دلیل راندمان بالا و قابلیت استفاده در فشار زیاد، یکی از پرکاربردترین انواع پمپ های صنعتی محسوب می شود. با این حال، این تجهیزات در کنار مزایا، دارای محدودیت هایی نیز هستند که باید هنگام انتخاب به آن توجه شود.

مزایای پمپ توربینی

• توانایی ایجاد فشار و هد بالا
• مناسب برای چاه های عمیق
• راندمان مناسب در سیستم های صنعتی
• قابلیت کارکرد مداوم
• تنوع در ظرفیت و طراحی
• مناسب برای انتقال حجم زیاد سیال
• عملکرد پایدار در فشار بالا
• طول عمر بالا در صورت نگهداری صحیح

معایب پمپ توربینی

• هزینه اولیه نسبتا بالا
• نیاز به نگهداری تخصصی
• حساسیت به ورود ذرات جامد
• مصرف انرژی در برخی مدل ها
• نیاز به نصب دقیق و استاندارد
• هزینه تعمیرات در مدل های چند مرحله ای

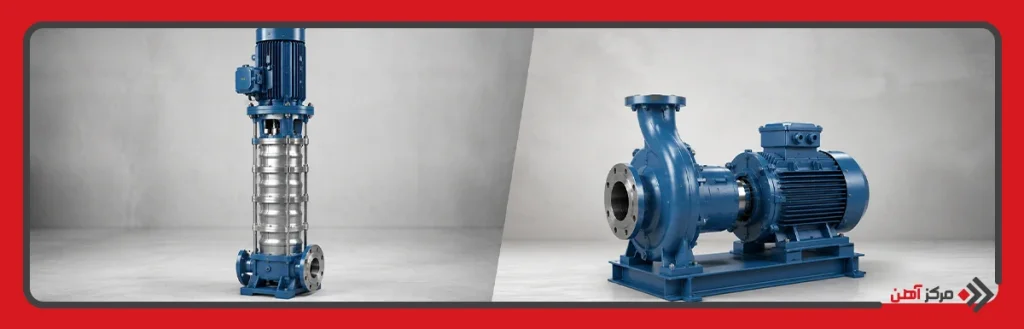

تفاوت پمپ توربینی و سانتریفیوژ

بسیاری از پروژه های صنعتی، کشاورزی و تاسیساتی در زمان طراحی سیستم انتقال سیال با انتخاب میان پمپ توربینی و پمپ سانتریفیوژ مواجه می شوند. هر دو تجهیز بر پایه نیروی گریز از مرکز کار می کنند، اما تفاوت در ساختار هیدرولیکی، نحوه ایجاد فشار، طراحی پروانه ها و شرایط کاری باعث شده است عملکرد آن ها در پروژه های مختلف کاملا متفاوت باشد. انتخاب اشتباه میان این دو مدل می تواند باعث کاهش راندمان، افزایش مصرف انرژی و بالا رفتن هزینه های تعمیرات شود. به همین دلیل شناخت دقیق تفاوت های فنی این دو نوع پمپ اهمیت بسیار زیادی دارد.

یکی از مهم ترین تفاوت های این دو تجهیز، نحوه تولید هد و فشار است. پمپ های توربینی معمولا برای ایجاد فشار بالا و انتقال سیال از عمق زیاد طراحی می شوند، در حالی که پمپ های سانتریفیوژ بیشتر برای انتقال حجم بالای سیال در فشار متوسط کاربرد دارند. به همین دلیل در چاه های عمیق، نیروگاه ها و خطوط انتقال طولانی، استفاده از پمپ توربینی رایج تر است، اما در سیستم های تاسیساتی، گردش آب و صنایع عمومی، پمپ سانتریفیوژ انتخاب متداول تری محسوب می شود.

تفاوت در ساختار و طراحی

پمپ توربینی معمولا دارای طراحی چند مرحله ای است و از چند پروانه پشت سر هم برای افزایش تدریجی فشار استفاده می کند. این ساختار باعث می شود سیال در هر مرحله انرژی بیشتری دریافت کند و در نهایت با فشار بسیار بالا از پمپ خارج شود. در مقابل، بسیاری از پمپ های سانتریفیوژ دارای طراحی تک مرحله ای هستند و بیشتر روی افزایش دبی تمرکز دارند تا هد بسیار بالا.

همچنین در پمپ های توربینی، شافت و مجموعه پروانه ها معمولا به صورت عمودی طراحی می شوند تا امکان نصب در چاه های عمیق فراهم شود. این در حالی است که پمپ های سانتریفیوژ بیشتر به صورت افقی ساخته می شوند و برای نصب در سطح زمین مناسب تر هستند.

تفاوت در میزان هد و دبی

پمپ توربینی توانایی ایجاد هد بسیار بالاتری نسبت به پمپ سانتریفیوژ دارد و به همین دلیل برای انتقال آب از چاه های عمیق یا خطوط طولانی مناسب تر است. در مقابل، پمپ سانتریفیوژ معمولا در سیستم هایی استفاده می شود که نیاز به دبی بالا و فشار متوسط دارند.

به طور کلی، هرچه نیاز سیستم به فشار بیشتر باشد، احتمال استفاده از پمپ توربینی افزایش پیدا می کند. اما اگر هدف اصلی جابه جایی حجم زیاد سیال با سرعت بالا باشد، پمپ سانتریفیوژ گزینه اقتصادی تر و مناسب تری خواهد بود.

تفاوت در راندمان کاری

راندمان پمپ های توربینی در شرایط فشار بالا معمولا بیشتر از مدل های سانتریفیوژ است؛ زیرا طراحی چند مرحله ای آن ها باعث کاهش افت انرژی در سیستم می شود. این موضوع به ویژه در پروژه های صنعتی و چاه های عمیق اهمیت زیادی دارد.

در مقابل، پمپ سانتریفیوژ در سیستم هایی با فشار متوسط و جریان یکنواخت راندمان مناسبی ارائه می دهد. البته اگر از این مدل در فشارهای بسیار بالا استفاده شود، افت راندمان و افزایش مصرف انرژی بیشتر خواهد شد.

تفاوت در کاربرد صنعتی

پمپ توربینی بیشتر در چاه های عمیق، صنایع نفت و گاز، نیروگاه ها، سیستم های آبرسانی شهری و پروژه های انتقال آب فشار بالا استفاده می شود. همچنین در برخی واحدهای صنعتی، از مدل های خاص این تجهیزات به عنوان پمپ وکیوم توربینی نیز استفاده می شود.

در مقابل، پمپ سانتریفیوژ کاربرد گسترده تری در سیستم های عمومی دارد و در صنایع غذایی، تاسیسات ساختمانی، گردش آب، سیستم های سرمایش و گرمایش و خطوط انتقال معمولی استفاده می شود.

تفاوت در تعمیر و نگهداری

پمپ های توربینی به دلیل ساختار پیچیده تر، تعداد قطعات بیشتر و طراحی چند مرحله ای، نیاز به نگهداری تخصصی تری دارند. تعمیر این تجهیزات معمولا هزینه بیشتری دارد و سرویس دوره ای آن ها باید با دقت بالاتری انجام شود.

در مقابل، پمپ سانتریفیوژ ساختار ساده تری دارد و به همین دلیل تعمیرات و نگهداری آن آسان تر و کم هزینه تر است. همین موضوع باعث شده است بسیاری از پروژه های سبک و متوسط از این مدل استفاده کنند.

تفاوت در مصرف انرژی

در سیستم هایی که نیاز به هد بالا وجود دارد، پمپ توربینی می تواند با راندمان بهتر و مصرف انرژی کنترل شده تری عمل کند. اما اگر این پمپ در شرایط نامناسب یا خارج از ظرفیت طراحی استفاده شود، مصرف انرژی آن افزایش پیدا می کند.

پمپ سانتریفیوژ در کاربردهای عمومی و فشار متوسط معمولا مصرف انرژی اقتصادی تری دارد و به همین دلیل در بسیاری از سیستم های تاسیساتی انتخاب رایج تری محسوب می شود.

ویژگی	پمپ توربینی	پمپ سانتریفیوژ
نوع طراحی	چند مرحله ای	تک مرحله ای یا چند مرحله ای
میزان هد	بسیار بالا	متوسط
میزان دبی	متوسط تا بالا	بالا
مناسب برای چاه عمیق	بله	محدود
ساختار نصب	عمودی یا افقی	بیشتر افقی
راندمان در فشار بالا	بسیار مناسب	متوسط
هزینه نگهداری	بیشتر	کمتر
پیچیدگی ساختار	بالا	ساده تر
کاربرد اصلی	انتقال آب و سیال در فشار بالا	انتقال حجم زیاد سیال
مصرف انرژی	بهینه در هد بالا	مناسب در فشار متوسط

چگونه پمپ توربینی مناسب انتخاب کنیم؟

انتخاب پمپ توربینی مناسب نیازمند بررسی دقیق شرایط کاری و مشخصات فنی سیستم است. اولین عامل مهم، نوع سیال و میزان دبی مورد نیاز است؛ زیرا ظرفیت پمپ باید متناسب با حجم انتقال سیال انتخاب شود. همچنین ارتفاع پمپاژ یا هد مورد نیاز اهمیت زیادی دارد و مشخص می کند پمپ باید چه میزان فشار ایجاد کند.

عامل مهم دیگر، شرایط محیطی و نوع کاربرد پمپ است. برای مثال، در پروژه های کشاورزی و استخراج آب، استفاده از پمپ توربینی چاه عمیق اهمیت زیادی دارد، در حالی که در صنایع نفت و گاز ممکن است مدل های چند مرحله ای گزینه مناسب تری باشند. بررسی کیفیت ساخت، برند تولیدکننده و مطالعه کاتالوگ پمپ توربینی نیز می تواند به انتخاب بهتر کمک کند.

پمپ توربینی یکی از مهم ترین تجهیزات انتقال سیال در صنایع مختلف است که به دلیل توانایی ایجاد فشار بالا و انتقال آب از عمق زیاد، کاربرد گسترده ای در کشاورزی، نیروگاه ها، صنایع نفت و گاز و سیستم های آبرسانی دارد. این پمپ ها در مدل های عمودی، افقی و چند مرحله ای تولید می شوند و هر کدام متناسب با شرایط کاری خاصی مورد استفاده قرار می گیرند. عملکرد دقیق، راندمان مناسب و قابلیت استفاده در پروژه های سنگین صنعتی، باعث شده است پمپ های توربینی همچنان یکی از پرکاربردترین انواع پمپ ها باشند.

شناخت کامل اجزا، نحوه عملکرد، مزایا و تفاوت پمپ توربینی با سایر مدل ها، نقش مهمی در انتخاب صحیح این تجهیزات دارد. عواملی مانند هد مورد نیاز، نوع سیال، ظرفیت سیستم، کیفیت ساخت و شرایط محیطی باید پیش از خرید به دقت بررسی شوند تا بهترین مدل انتخاب شود. همچنین مطالعه مشخصات فنی و کاتالوگ پمپ توربینی می تواند به انتخاب دقیق تر و کاهش هزینه های نگهداری و تعمیرات کمک زیادی کند.
