انواع اتصالات تیر به ستون در سازه های فولادی و بتنی

اتصالات تیر به ستون از اجزای کلیدی هر سازه محسوب می شوند و نقش اساسی در انتقال نیرو و تضمین پایداری قاب دارند. شناخت دقیق انواع اتصالات تیر به ستون، مانند اتصال تیر به ستون فلزی، اتصال تیر به ستون بتنی و اتصال تیر به ستون فولادی، برای طراحی سازه های ایمن و اقتصادی ضروری است. در پروژه هایی که تغییر قیمت آهن بر تصمیم های طراحی تأثیر می گذارد، انتخاب نوع اتصال به گونه ای انجام می شود که ضمن حفظ ایمنی، از افزایش وزن و هزینه جلوگیری گردد. این اتصالات می توانند به صورت اتصال تیر به ستون قوطی، اتصال تیر به جان ستون یا ترکیب پیچ و جوش طراحی شوند تا هم مقاومت کافی داشته باشند و هم اجرای آسانی فراهم کنند.

در سازه های فولادی، بسته به عملکرد مورد نیاز، از اتصالات مفصلی تیر به ستون، اتصالات گیردار تیر به ستون یا نیمه گیردار استفاده می شود. در مقابل، در اتصال تیر و ستون بتنی، انتقال نیرو توسط آرماتورهای پیوسته و صفحات جاسازی شده انجام می گیرد که دوام و چسبندگی بالایی دارند. همچنین تغییرات قیمت تیرآهن بر نوع طراحی و جزئیات اتصال اثرگذار است و می تواند موجب جایگزینی اتصالات سبک تر یا پیچی گردد. در اسکلت فلزی نیز، بررسی انواع اتصالات تیر به ستون در سازه های فولادی و انواع اتصالات پیچی تیر به ستون برای کنترل لنگر، خمش و هزینه اهمیت دارد. در ادامه مقاله درباره طراحی و طبقه بندی اتصالات تیر به ستون صحبت می کنیم و خواهیم خواند هر نوع اتصال در سازه های فولادی و بتنی چه عملکردی دارد.

اتصالات تیر به ستون

اتصالات تیر به ستون از حیاتی ترین اجزای یک سازه به شمار می آیند، زیرا وظیفه انتقال برش، لنگر خمشی و نیروهای محوری از تیر به ستون را بر عهده دارند. عملکرد صحیح این اتصالات، ایمنی و پایداری کل اسکلت را تضمین می کند. بسته به نوع سازه، این اتصالات به صورت اتصالات تیر به ستون بتنی، اتصالات تیر به ستون فلزی یا ترکیبی طراحی می شوند. در طراحی مدرن، انتخاب نوع اتصال بر اساس سختی مورد نیاز، نوع بارگذاری، موقعیت در قاب و ملاحظات اقتصادی انجام می شود. برای مثال در اتصال تیر به ستون فولادی، نحوه انتقال لنگر و برش از طریق صفحات انتهایی، ورق جان و جوش اهمیت دارد؛ در حالی که در اتصال تیر به ستون بتنی، پیوستگی آرماتورها و مقاومت بتن در ناحیه اتصال تعیین کننده است.

یکی از عوامل اقتصادی مهم در انتخاب نوع اتصال، نوسانات قیمت پروفیل است؛ زیرا با افزایش قیمت آن، طراحان تمایل دارند از اتصالاتی استفاده کنند که با مقاطع سبک تر یا صفحات نازک تر، مقاومت لازم را تأمین کنند. در سازه های فلزی، طراحی دقیق انواع اتصالات تیر به ستون در سازه های فولادی به مهندسان کمک می کند تا وزن کلی اسکلت کاهش یابد و در عین حال ایمنی و شکل پذیری سازه حفظ شود. علاوه بر این، جزئیات اجرایی مانند اتصال تیر به ستون قوطی یا اتصال تیر به جان ستون نقش زیادی در نحوه توزیع تنش ها دارند. در مجموع، درک درست از رفتار و عملکرد این اتصالات، پایه گذار طراحی اصولی در هر سازه فولادی یا بتنی است.

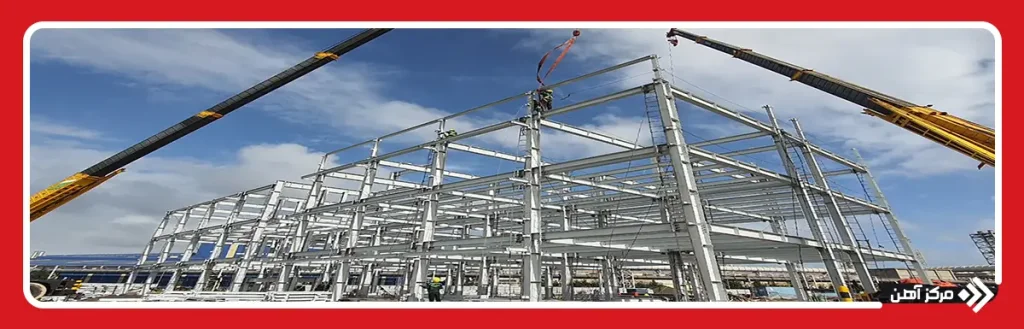

نقش اتصال تیر به ستون

نقش اتصال تیر به ستون در سازه ها حیاتی است، زیرا این نقطه محل تمرکز نیروهای برشی، خمشی و محوری است که از تیر به ستون منتقل می شوند. در واقع، عملکرد صحیح اتصالات تیر به ستون تعیین کننده پایداری، سختی و شکل پذیری قاب است. زمانی که اتصال تیر به ستون فلزی به درستی طراحی شود، انتقال نیروها به صورت یکنواخت انجام گرفته و از ایجاد تمرکز تنش و شکست موضعی جلوگیری می شود. در مقابل، در اتصال تیر و ستون بتنی، این نقش با پیوستگی آرماتورهای کششی و فشاری در ناحیه اتصال تحقق می یابد. این پیوستگی، ضامن پایداری قاب در برابر بارهای لرزه ای و ثقلی است.

در سازه های فولادی، انتخاب بین اتصال تیر به ستون گیردار و اتصال تیر به ستون مفصلی مستقیماً بر رفتار قاب در برابر نیروهای جانبی تأثیر دارد. اتصال گیردار سختی بیشتری ایجاد می کند و در برابر زلزله عملکرد بهتری دارد، در حالی که اتصال مفصلی، سبک تر و اقتصادی تر است. همین تفاوت سبب می شود که در طراحی انواع اتصالات تیر به ستون در اسکلت فلزی، از ترکیب این دو نوع اتصال برای تعادل بین مقاومت و انعطاف استفاده شود. از سوی دیگر، در اتصالات تیر به ستون بتنی، طراحی دقیق ناحیه مشترک میان تیر و ستون، مانع از شکست برشی و ترک خوردگی زودرس می شود. در نهایت، نقش این اتصال نه فقط در انتقال نیرو، بلکه در تضمین دوام، پایداری و ایمنی کل سازه خلاصه می شود.

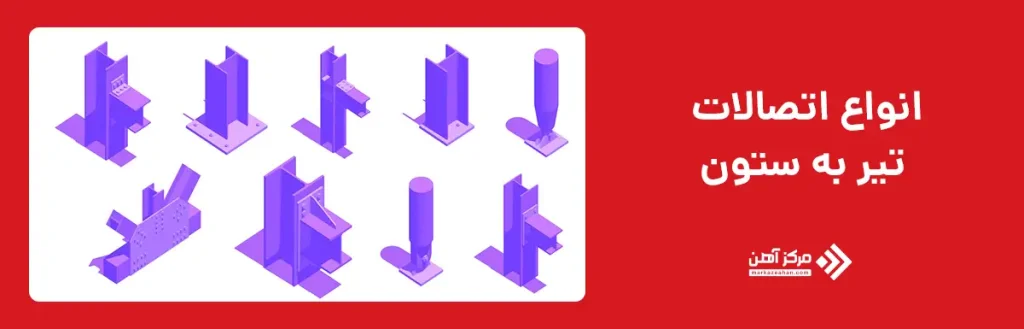

انواع اتصالات تیر به ستون

انواع اتصالات تیر به ستون بر اساس نوع سازه، عملکرد سازه ای و نحوه انتقال نیرو تقسیم بندی می شوند. این اتصالات می توانند در قالب اتصالات تیر به ستون فلزی، اتصالات تیر به ستون بتنی یا ترکیبی از این دو اجرا شوند. در سازه های فولادی، طراحی اتصال تیر به ستون فولادی اهمیت ویژه ای دارد زیرا تمام نیروهای برشی و خمشی باید از طریق جوش، پیچ یا صفحات فولادی منتقل شوند. در مقابل، در اتصال تیر به ستون بتنی، پیوستگی آرماتور و مقاومت بتن در برابر تنش های کششی و فشاری تعیین کننده عملکرد اتصال است. انتخاب نوع اتصال باید بر اساس تحلیل سازه، نوع قاب و نیاز لرزه ای انجام گیرد تا تعادل بین سختی، شکل پذیری و مقاومت برقرار شود.

در سازه های اسکلت فلزی، مهندسان از انواع اتصالات مفصلی تیر به ستون، اتصالات گیردار تیر به ستون و انواع اتصالات پیچی تیر به ستون استفاده می کنند. همچنین در اتصال تیر به ستون قوطی یا اتصال تیر به جان ستون، باید کنترل موضعی تنش ها به دقت بررسی شود تا از تغییر شکل نا خواسته جلوگیری گردد. به طور کلی، شناخت صحیح انواع اتصالات تیر به ستون در سازه های فولادی، پایه طراحی اصولی و اقتصادی قاب های فلزی است، در حالی که در اتصال تیر و ستون بتنی، رعایت جزئیات آرماتوربندی اهمیت اصلی را دارد.

جدول مقایسه انواع اتصالات تیر به ستون در سازه های فولادی و بتنی

نوع اتصال	نوع سازه	نحوه انتقال نیرو	مزایا	محدودیت ها
اتصال مفصلی تیر به ستون	فولادی	انتقال برش، بدون انتقال لنگر	اقتصادی، سریع در اجرا	سختی کم، نیاز به سیستم جانبی برای زلزله
اتصال گیردار تیر به ستون	فولادی	انتقال برش و لنگر	عملکرد لرزه ای عالی	هزینه و کنترل جوش بالا
اتصال تیر به ستون بتنی	بتنی	انتقال از طریق آرماتور و بتن	دوام زیاد، یکپارچگی	حساس به کیفیت بتن
اتصال تیر به ستون قوطی	فولادی	از طریق ورق جان و صفحات تقویتی	مناسب برای ستون های قوطی شکل	تمرکز تنش در ناحیه اتصال
اتصال پیچی تیر به ستون	فولادی	از طریق بولت های تحمل کننده یا اصطکاکی	سرعت نصب بالا، کنترل کیفیت آسان	نیاز به دقت در سوراخ کاری و کشش پیچ ها

انواع اتصالات تیر به ستون بر اساس نوع سازه

تقسیم ‌بندی انواع اتصالات تیر به ستون بر اساس نوع سازه به مهندسان کمک می ‌کند تا متناسب با مصالح، بارگذاری و عملکرد سازه، بهترین نوع اتصال را انتخاب کنند. در یک نگاه کلی، اتصالات را می ‌توان به دو گروه اصلی اتصالات تیر به ستون فلزی و اتصالات تیر به ستون بتنی تقسیم کرد. در سازه ‌های فولادی، انتقال نیرو از طریق صفحات فولادی، پیچ، جوش و ورق ‌های جان انجام می ‌شود؛ در حالی‌ که در سازه‌ های بتنی، انتقال نیرو به کمک آرماتورهای پیوسته، خاموت ‌ها و مقاومت فشاری بتن صورت می ‌گیرد. همچنین در برخی سازه ‌های ترکیبی، اتصال تیر فولادی به ستون بتنی یا بالعکس، با استفاده از صفحات جا سازی‌ شده و بولت‌ طراحی می ‌شود. انتخاب درست میان این انواع، بستگی به نوع قاب، میزان سختی مورد نیاز و الزامات لرزه ‌ای دارد. در نهایت، شناخت ویژگی ‌های هر سازه، نخستین گام برای طراحی اصولی انواع اتصالات تیر به ستون در سازه‌ های فولادی و بتنی است.

انواع اتصالات تیر به ستون در سازه های فولادی

در سازه های فلزی، اتصالات تیر به ستون فلزی به عنوان قلب عملکرد قاب محسوب می شوند. این اتصالات باید بتوانند نیروهای برشی، لنگر خمشی و گاهی نیروی محوری را به ستون منتقل کنند. بسته به نیاز سازه، از اتصالات مفصلی تیر به ستون، اتصالات گیردار تیر به ستون یا نیمه گیردار استفاده می شود. در اتصال تیر به ستون فولادی، اجزایی مانند ورق جان، ورق بالا و پایین، سخت کننده ها و بولت ها نقش حیاتی دارند. انتخاب نوع اتصال بر اساس موقعیت قاب (داخلی، کناری یا گوشه ای) و نوع بارگذاری انجام می شود.

در انواع اتصالات تیر به ستون در سازه های فولادی، اتصالات پیچی بیشترین کاربرد را دارند، زیرا علاوه بر سهولت اجرا، قابلیت کنترل کیفیت بالایی دارند. انواع اتصالات پیچی تیر به ستون شامل بولت های اصطکاکی با مقاومت بالا (HSFG) و بولت های تحمل کننده (Bearing Bolts) است. از طرفی، در پروژه هایی که از ستون های قوطی استفاده می شود، طراحی اتصال تیر به ستون قوطی اهمیت زیادی دارد، زیرا انتقال نیرو باید بدون تمرکز تنش انجام گیرد. در چنین مواردی از ورق جان تقویتی یا سخت کننده های عمودی استفاده می شود. همچنین در طراحی اتصال تیر به جان ستون، رعایت فاصله سوراخ ها، ضخامت ورق و کنترل گسیختگی برشی ضروری است. در نهایت، انتخاب نوع اتصال باید تعادل مناسبی میان هزینه، وزن سازه و ایمنی ایجاد کند تا با شرایط فنی و اقتصادی پروژه هم خوان باشد.

انواع اتصالات تیر به ستون در سازه های بتنی

در سازه های بتنی، اتصال تیر به ستون بتنی بخش حساسی از سیستم باربر است که باید بتواند نیروهای برشی، خمشی و محوری را بدون شکست یا ترک ناگهانی منتقل کند. در اتصالات تیر به ستون بتنی، پیوستگی آرماتورهای کششی و فشاری نقش تعیین کننده ای دارد. به منظور عملکرد بهتر، در محل اتصال از خاموت های فشرده، آرماتورهای عرضی و قلاب های پیوسته استفاده می شود تا انتقال نیرو به صورت یکنواخت انجام گیرد. اتصال تیر و ستون بتنی باید طوری طراحی شود که از تمرکز تنش در گوشه ها جلوگیری کرده و شکل پذیری کافی در برابر زلزله فراهم کند.

در برخی پروژه های ترکیبی، از تیر فولادی بر روی ستون بتن مسلح استفاده می شود که به آن اتصال تیر به ستون فلزی-بتنی نیز گفته می شود. در این حالت، صفحات فولادی جاسازی شده در ستون و بولت برای انتقال نیرو به کار می روند. طراحی صحیح این ناحیه باعث افزایش دوام و پایداری قاب می شود. همچنین در قاب های خمشی بتنی، اتصال گیردار بین تیر و ستون ضروری است تا سازه بتواند تغییر شکل های جانبی را بدون شکست تحمل کند. در مقابل، در قاب های ساده، ممکن است از اتصال مفصلی استفاده شود تا انعطاف پذیری افزایش یابد. در مجموع، عملکرد بهینه اتصال تیر و ستون فلزی یا بتنی، تابع جزئیات دقیق آرماتوربندی و کیفیت اجرای بتن است که در دوام سازه نقشی اساسی دارد.

بررسی اتصالات تیر و ستون از نظر نوع اتصال

اتصالات تیر به ستون را می توان از نظر نوع عملکرد به سه گروه اصلی تقسیم کرد: اتصالات مفصلی تیر به ستون، اتصالات گیردار تیر به ستون و انواع اتصالات پیچی تیر به ستون. انتخاب هر نوع اتصال، بر رفتار کلی قاب تأثیر مستقیمی دارد. در سازه هایی که نیاز به سختی زیاد دارند، اتصال گیردار انتخاب می شود، در حالی که در سازه های سبک یا صنعتی، اتصال مفصلی معمول تر است. علاوه بر عملکرد سازه ای، نوع مصالح، روش اجرا و حتی موقعیت تیر در قاب نیز در انتخاب نوع اتصال مؤثر است. در ادامه هر یک از این اتصالات به تفصیل بررسی می شوند تا تفاوت ها و کاربردهای آن ها در اتصال تیر و ستون فلزی و اتصال تیر و ستون بتنی مشخص گردد.

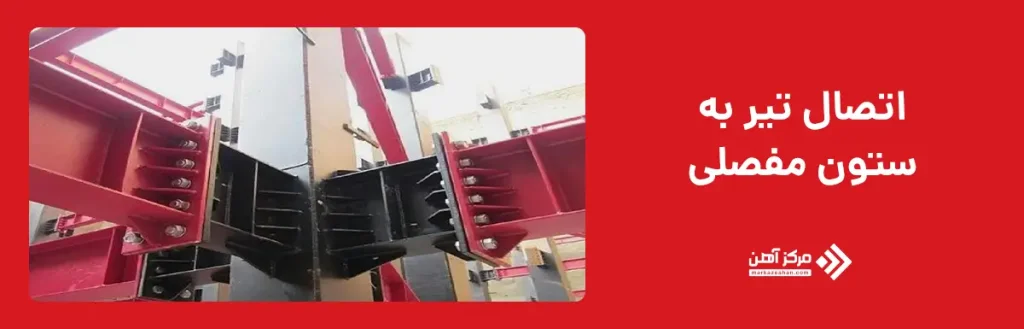

اتصال تیر به ستون مفصلی

در اتصال تیر به ستون مفصلی، فرض می شود تیر در محل اتصال آزادانه دوران کند و لنگر خمشی از تیر به ستون منتقل نشود. این نوع اتصال معمولاً در قاب های ساده که سیستم باربر جانبی جداگانه دارند (مانند بادبند یا دیوار برشی) مورد استفاده قرار می گیرد. اتصالات مفصلی تیر به ستون اقتصادی تر از سایر انواع بوده و سرعت اجرای بالایی دارند. در اتصالات تیر به ستون فلزی، این نوع اتصال معمولاً با استفاده از ورق جان، نبشی جان یا صفحات برشی پیچی اجرا می شود. در مقابل، در سازه های بتنی، اتصال تیر به ستون بتنی ممکن است به صورت مفصلی طراحی شود تا از انتقال لنگر جلوگیری گردد.

از مزایای این نوع اتصال می توان به سهولت ساخت، وزن کمتر و کاهش هزینه اشاره کرد. با این حال، محدودیت آن در سختی پایین و وابستگی به سیستم های جانبی برای تحمل بارهای زلزله است. در انواع اتصالات تیر به ستون در اسکلت فلزی، اتصال مفصلی زمانی انتخاب می شود که هدف، کاهش وزن سازه و اجرای سریع باشد. در نهایت، اگر چه این اتصالات ساده به نظر می رسند، اما طراحی دقیق ورق ها و کنترل گسیختگی در ناحیه اتصال اهمیت زیادی دارد.

اتصال تیر به ستون گیردار

در اتصال تیر به ستون گیردار، لنگر خمشی از تیر به ستون منتقل می شود و نقطه اتصال به صورت صلب عمل می کند. این نوع اتصال در قاب های خمشی به ویژه در مناطق زلزله خیز کاربرد فراوانی دارد. اتصالات گیردار تیر به ستون سختی قاب را افزایش می دهند و سبب کاهش خیز و تغییر شکل جانبی می شوند. در اتصال تیر به ستون فولادی، این نوع اتصال معمولاً با استفاده از ورق های بالایی و پایینی (Flange Plate) و جوش کامل انجام می شود. در پروژه هایی با ستون قوطی، طراحی اتصال تیر به ستون قوطی باید به گونه ای باشد که از تمرکز تنش در محل جوش جلوگیری شود.

در سازه های بتنی نیز اتصال تیر و ستون بتنی می تواند گیردار باشد که در این صورت آرماتورها به صورت پیوسته از تیر وارد ستون می شوند. این نوع اتصال موجب افزایش مقاومت خمشی قاب شده و از گسیختگی ناگهانی جلوگیری می کند. البته هزینه اجرای آن نسبت به اتصالات مفصلی بیشتر است. در انواع اتصالات تیر به ستون در سازه های فولادی، نوع گیردار بیشتر در قاب های خمشی ویژه مورد استفاده قرار می گیرد تا عملکرد لرزه ای سازه بهبود یابد. طراحی دقیق ضخامت ورق ها، نوع جوش، سخت کننده های موضعی و کنترل تغییر شکل در این نوع اتصالات ضروری است تا عملکرد مطمئن در برابر بارهای دینامیکی تضمین شود.

انواع اتصالات پیچی تیر به ستون

در سال های اخیر، استفاده از انواع اتصالات پیچی تیر به ستون به دلیل سرعت نصب و کنترل کیفیت بالا، افزایش یافته است. در اتصالات تیر به ستون فلزی، پیچ ها جایگزین مناسبی برای جوش محسوب می شوند، زیرا در محل اجرا نیاز به تجهیزات خاص ندارند. پیچ ها به دو نوع اصلی تقسیم می شوند: پیچ های اصطکاکی (HSFG) و پیچ های تحمل کننده (Bearing Bolts). نوع اول با پیش کشش بالا و اصطکاک بین صفحات، نیرو را منتقل می کند، در حالی که نوع دوم از تماس مکانیکی بهره می برد. در اتصال تیر به ستون فولادی، انتخاب نوع پیچ بر اساس نوع نیرو، ضخامت ورق و شرایط لرزه ای انجام می شود.

در قاب های فلزی سبک، این نوع اتصالات سبب تسریع در اجرای پروژه می شود. همچنین در پروژه هایی با ستون های قوطی، طراحی دقیق اتصال تیر به ستون قوطی با استفاده از ورق جان و پیچ های تقویتی اهمیت ویژه ای دارد. در اتصال تیر و ستون فلزی، اتصالات پیچی علاوه بر تحمل نیرو، امکان جداسازی و تعمیر آسان را فراهم می کنند. در مقابل، در سازه های بتنی معمولاً از صفحات فولادی و بولت برای ایجاد اتصال مشابه استفاده می شود. این نوع اتصالات از دید اقتصادی مقرون به صرفه بوده و در انواع اتصالات تیر به ستون در سازه های فولادی بیشترین محبوبیت را دارند.

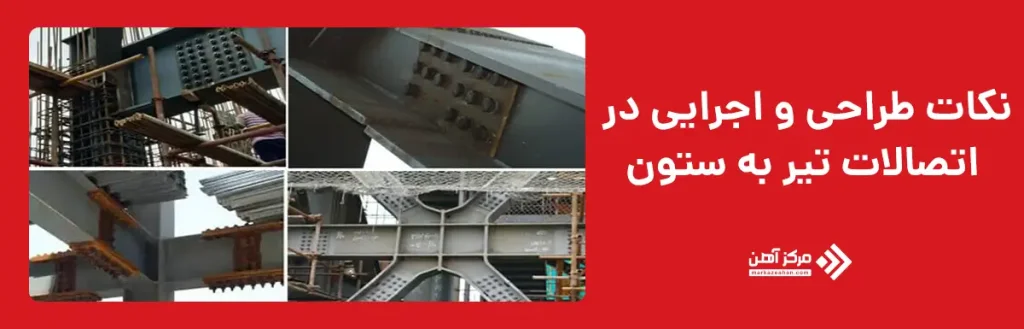

نکات طراحی و اجرایی در اتصالات تیر به ستون

در طراحی و اجرای اتصالات تیر به ستون، رعایت نکات فنی، آیین نامه ای و اجرایی ضروری است. انتخاب نوع اتصال باید بر اساس تحلیل دقیق سازه، نوع قاب، مصالح و شرایط اقتصادی صورت گیرد. در پروژه هایی با محدودیت بودجه یا نوسانات بازار، توجه به هزینه مصالح مانند آهن، تیرآهن و پروفیل اهمیت دارد. طراحی دقیق اتصال تیر به ستون فولادی شامل محاسبه ضخامت ورق ها، ابعاد جوش و تعداد پیچ ها است، در حالی که در اتصال تیر به ستون بتنی باید به مقاومت بتن، آرایش آرماتور و پیوستگی نیرو توجه شود.

در اتصال تیر به جان ستون، لازم است از سخت کننده های کافی استفاده شود تا از کمانش موضعی جلوگیری گردد. همچنین در اتصال تیر به ستون قوطی، ضخامت ورق ها و کنترل تمرکز تنش اهمیت دارد. در قاب های خمشی ویژه، اجرای صحیح اتصالات گیردار تیر به ستون با کنترل دقیق جوش، تست غیرمخرب و بازرسی چشمی الزامی است. در سازه های سبک تر، اتصالات مفصلی تیر به ستون گزینه ای سریع و اقتصادی محسوب می شوند. در نهایت، طراحی بهینه انواع اتصالات تیر به ستون در سازه های فولادی زمانی محقق می شود که میان عملکرد سازه، دوام، سهولت اجرا و هزینه، توازن دقیقی برقرار شود.

جمع بندی

در این مقاله، به طور جامع به موضوع اتصالات تیر به ستون در سازه های فولادی و بتنی پرداخته شد. ابتدا اهمیت و نقش این اتصالات در انتقال نیرو، پایداری و دوام سازه بررسی گردید، سپس انواع اتصالات تیر به ستون در سازه های فولادی و اتصالات تیر به ستون بتنی همراه با جزئیات اجرایی توضیح داده شدند. فهم دقیق تفاوت بین اتصال تیر به ستون مفصلی و اتصال تیر به ستون گیردار برای انتخاب نوع مناسب در طراحی قاب های سازه ای ضروری است. همچنین، بررسی انواع اتصالات پیچی تیر به ستون نشان داد که در پروژه های مدرن، این روش به دلیل سهولت اجرا و کنترل کیفیت بالا محبوبیت زیادی دارد.

در طراحی حرفه ای، باید میان مقاومت، شکل پذیری، دوام و هزینه، تعادل ایجاد شود. انتخاب نوع اتصال به عواملی مانند نوع بارگذاری، جنس مصالح، و حتی شرایط اقتصادی مانند نوسان قیمت آهن و فولاد بستگی دارد. به همین دلیل، در پروژه های امروزی، طراحان با درنظرگرفتن ملاحظات اقتصادی، فنی و اجرایی، از ترکیب اتصالات مختلف بهره می برند تا عملکرد بهینه حاصل شود. در نهایت، چه در اتصال تیر و ستون فلزی و چه در اتصال تیر و ستون بتنی، رعایت اصول طراحی و کنترل کیفیت در اجرا، تضمین کننده دوام، ایمنی و پایداری سازه در برابر بارهای ثقلی و جانبی خواهد بود.
