انواع سازه ‌های فلزی و کاربرد آنها

انواع سازه فلزی یکی از مهم ترین سیستم های سازه ای در مهندسی عمران و طراحی سازه فلزی ساختمان محسوب می شود. در بسیاری از پروژه های عمرانی، انتخاب صحیح سیستم سازه ای نقش تعیین کننده ای در عملکرد، ایمنی و اقتصاد پروژه دارد. سازه های فلزی به دلیل نسبت بالای مقاومت به وزن، شکل پذیری مناسب و امکان اجرای دهانه های بزرگ، در ساختمان های بلند مرتبه، سازه های صنعتی و زیرساخت های شهری به طور گسترده مورد استفاده قرار می گیرند. در طراحی این سازه ها، مهندسان با توجه به شرایط بارگذاری، کاربری ساختمان و محدودیت های اجرایی از میان انواع سازه فلزی مناسب ترین گزینه را انتخاب می کنند. علاوه بر این، توسعه فناوری های ساخت باعث گسترش استفاده از انواع سازه های فلزی سبک در پروژه های مدرن شده است که موجب کاهش وزن سازه و افزایش سرعت اجرا می شود. از سوی دیگر، بررسی هزینه مصالح فولادی مانند قیمت میلگرد آلیاژی نیز یکی از عوامل تاثیرگذار در انتخاب سیستم سازه ای برای اجرای سازه فلزی ساختمان به شمار می آید.

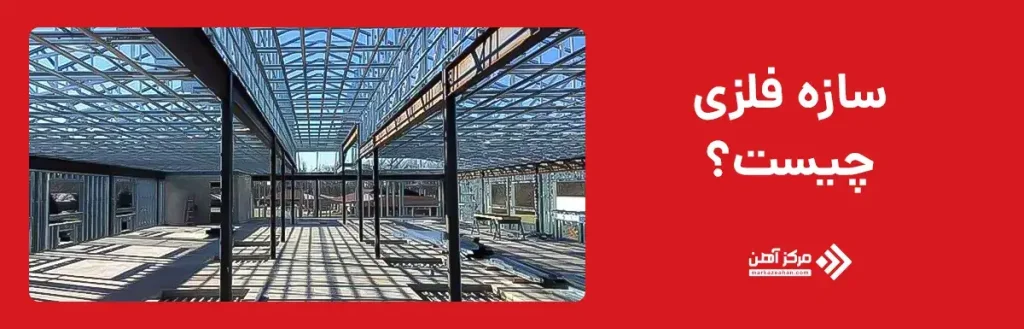

سازه فلزی چیست؟

سازه فلزی به نوعی سیستم باربر در ساختمان گفته می شود که اجزای اصلی آن از فولاد یا مقاطع فلزی ساخته شده اند و وظیفه انتقال بارهای وارد بر سازه به فونداسیون را بر عهده دارند. در این سیستم، اعضایی مانند تیرها، ستون ها و مهاربندها در کنار یکدیگر، اسکلت فولادی یا همان اسکلت فلزی ساختمان را تشکیل می دهند. استفاده از این نوع سازه در مقایسه با بسیاری از انواع سازه ها به دلیل مقاومت بالا، شکل پذیری مناسب در برابر زلزله و امکان اجرای دهانه های بزرگ بسیار رایج است. در بسیاری از پروژه های ساختمانی، به این چارچوب سازه ای اسکلت آهنی نیز گفته می شود که پایه اصلی پایداری ساختمان محسوب می شود. امروزه با توسعه فناوری های مهندسی، طراحی سازه فولادی با نرم افزارهای تخصصی انجام می شود تا ایمنی و کارایی سازه به حداکثر برسد. علاوه بر ساختمان های بزرگ، سازه های فلزی کوچک نیز در پروژه های صنعتی، کارگاهی و سازه های سبک کاربرد فراوان دارند و در انتخاب این سیستم سازه ای، عواملی مانند شرایط پروژه و قیمت آهن نیز تاثیرگذار هستند.

انواع سازه‌ های فلزی

انواع سازه های فلزی یکی از مهم ترین دسته بندی ها در میان انواع سازه ساختمان در مهندسی عمران محسوب می شوند و انتخاب هر کدام به شرایط پروژه، نوع بارگذاری و کاربری ساختمان بستگی دارد. در بسیاری از پروژه ها، ساختمان فولادی به دلیل مقاومت بالا، سرعت اجرا و قابلیت تحمل بارهای سنگین مورد توجه قرار می گیرد و اسکلت فولادی ساختمان به عنوان سیستم اصلی باربر عمل می کند. مهندسان در طراحی سازه ها معمولاً میان انواع سازه های ساختمانی مانند سازه های فولادی، بتنی و ترکیبی مقایسه انجام می دهند تا مناسب ترین گزینه را انتخاب کنند. در این میان، سیستم هایی مانند انواع سازه های خرپایی، سازه های معلق، قاب های فولادی و سازه های فضاکار از مهم ترین نمونه های سازه های فلزی به شمار می روند. بررسی دقیق مزایا و معایب سازه های فولادی در کنار مقایسه آن ها با انواع سازه های بتنی و فلزی به مهندسان کمک می کند تا بهترین سیستم سازه ای را برای هر پروژه انتخاب کنند و عملکرد سازه را در بلند مدت بهینه سازند.

نوع سازه فلزی	ویژگی اصلی	کاربرد رایج
سازه قابی فولادی	انتقال بار از طریق تیر و ستون	ساختمان های چند طبقه
انواع سازه های خرپایی	استفاده از اعضای مثلثی برای توزیع نیرو	پل ها و سالن های بزرگ
سازه های معلق	انتقال بار از طریق کابل و کشش	پل های بزرگ و سازه های خاص
سازه فضاکار	شبکه سه بعدی با دهانه های بزرگ	استادیوم ها و نمایشگاه ها
سازه سوله	دهانه وسیع و اجرای سریع	کارخانه ها و انبارهای صنعتی
سازه فولادی قابی	قاب متشکل از تیر و ستون برای انتقال بارهای ثقلی	ساختمان های مسکونی و اداری
سازه فلزی قاب خمشی	اتصالات صلب برای تحمل نیروهای جانبی	ساختمان های بلند در مناطق لرزه خیز
سازه فولادی مهاربندی شده	استفاده از مهاربند برای افزایش سختی جانبی	ساختمان های صنعتی و چند طبقه
سازه فولادی پوسته ای	پوسته نازک برای توزیع یکنواخت نیرو	سازه های خاص معماری و سالن های بزرگ
سازه فولادی معلق	انتقال بار از طریق کابل های کششی	پل های معلق و سازه های ویژه
سازه فولادی لوله ای	استفاده از مقاطع لوله ای برای افزایش سختی سازه	برج ها و ساختمان های مرتفع

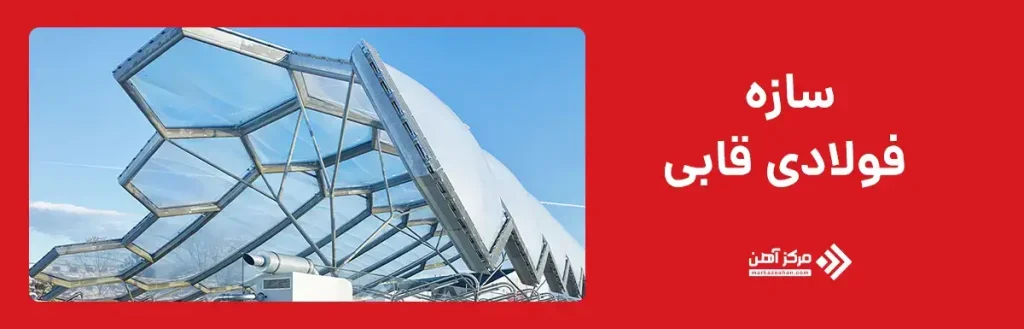

سازه فولادی قابی

سازه فولادی قابی یکی از متداول ترین سیستم ها در میان انواع سازه های فولادی است که در آن انتقال بارها از طریق ترکیب تیرها و ستون های فولادی انجام می شود. در این سیستم، اعضای افقی و قائم به صورت یک قاب منظم به یکدیگر متصل شده و اسکلت اصلی ساختمان را تشکیل می دهند. این نوع سازه در بسیاری از پروژه های شهری به عنوان یکی از رایج ترین انواع اسکلت فلزی مورد استفاده قرار می گیرد؛ زیرا علاوه بر سرعت اجرا، قابلیت تحمل بارهای ثقلی و جانبی را نیز دارد. در طراحی این سیستم، مهندسان تلاش می کنند با انتخاب مقاطع مناسب و اتصالات استاندارد، مقاومت سازه های فلزی در برابر زلزله را افزایش دهند تا عملکرد سازه در شرایط لرزه ای ایمن باقی بماند. در بسیاری از منابع آموزشی که به توضیح اینکه سازه فلزی چیست می پردازند، سازه قابی به عنوان یکی از پایه ای ترین انواع سازه های فولادی معرفی می شود. همچنین در بررسی پروژه های اجرایی یا مشاهده عکس سازه فلزی، معمولاً این سیستم قابی به عنوان ساختار اصلی اسکلت ساختمان قابل مشاهده است.

کاربردهای سازه فولادی قابی

سازه فولادی قابی یکی از رایج ترین سیستم های سازه ای در پروژه های ساختمانی محسوب می شود و در طیف گسترده ای از ساختمان های مسکونی، اداری، تجاری و صنعتی مورد استفاده قرار می گیرد. این سیستم به دلیل قابلیت ایجاد دهانه های نسبتاً بزرگ و انعطاف در طراحی معماری، در برج های شهری، مجتمع های اداری و مراکز تجاری کاربرد فراوان دارد. همچنین در ساخت سالن های تولید، انبارهای صنعتی و برخی سازه های زیرساختی نیز از این نوع سیستم استفاده می شود. سرعت اجرای بالا، امکان توسعه سازه در آینده و قابلیت تقویت اعضا از دیگر دلایلی است که استفاده از سازه فولادی قابی را در پروژه های عمرانی رایج کرده است.

مقاوم‌ سازی سازه فولادی قابی در برابر آتش

فولاد در دماهای بسیار بالا مقاومت مکانیکی خود را به تدریج از دست می دهد، بنابراین محافظت از اعضای فولادی در برابر آتش یکی از اصول مهم در طراحی ایمنی ساختمان است. برای افزایش پایداری سازه فولادی قابی در شرایط حریق، از روش های مختلفی مانند پوشش های ضد حریق، رنگ های منبسط شونده، بتن پاشی یا استفاده از صفحات محافظ استفاده می شود. این پوشش ها باعث می شوند دمای فولاد با سرعت کمتری افزایش پیدا کند و زمان پایداری سازه در هنگام آتش سوزی افزایش یابد. رعایت استانداردهای ایمنی حریق در طراحی و اجرای این سیستم، نقش مهمی در حفظ ایمنی سازه و ساکنان ساختمان دارد.

تفاوت ساختمان فلزی با سازه فلزی قابی

اصطلاح ساختمان فلزی معمولاً به هر ساختمانی گفته می شود که سیستم باربر اصلی آن از فولاد یا مقاطع فلزی ساخته شده باشد. این مفهوم یک عنوان کلی است و می تواند شامل سیستم های مختلفی مانند قاب خمشی، مهاربندی شده، خرپایی یا سایر انواع سازه های فولادی باشد. اما سازه فلزی قابی به طور مشخص به سیستمی گفته می شود که در آن بارها از طریق قاب های متشکل از تیر و ستون منتقل می شوند. در واقع سازه قابی یکی از زیرمجموعه های ساختمان فلزی محسوب می شود و نوع خاصی از سیستم باربر فولادی است که ساختار آن بر پایه قاب های سازه ای طراحی شده است.

سازه فلزی قاب خمشی

سازه فلزی قاب خمشی یکی از سیستم های متداول در طراحی ساختمان های فولادی است که برای مقاومت در برابر نیروهای جانبی مانند باد و زلزله مورد استفاده قرار می گیرد. در این نوع سیستم سازه ای، تیرها و ستون ها با اتصالات صلب به یکدیگر متصل می شوند و همین اتصال سخت باعث می شود قاب سازه توانایی تحمل لنگرهای خمشی و نیروهای جانبی را داشته باشد. در واقع در سازه آهنی ساختمان، قاب خمشی به عنوان یک سیستم باربر جانبی عمل می کند و پایداری سازه را در برابر تغییر شکل های ناشی از بارهای افقی تامین می کند. اجزای فلزی ساختمان در این سیستم شامل ستون های فولادی، تیرهای اصلی، صفحات اتصال و اتصالات جوشی یا پیچ و مهره ای هستند که در کنار یکدیگر عملکرد سازه ای قاب را شکل می دهند. استفاده از قاب خمشی در طراحی بسیاری از ساختمان های فولادی به دلیل انعطاف پذیری مناسب و رفتار شکل پذیر سازه در برابر زلزله، به ویژه در مناطق لرزه خیز بسیار رایج است.

سازه فولادی مهاربندی شده

سازه فولادی مهاربندی شده یکی از رایج ترین سیستم های مقاوم در برابر بارهای جانبی در ساختمان فلزی محسوب می شود که در آن از اعضای قطری به نام مهاربند برای افزایش سختی و پایداری سازه استفاده می شود. در این سیستم، مهاربندها نیروهای ناشی از باد و زلزله را به طور مؤثر به ستون ها و فونداسیون منتقل می کنند و باعث کاهش تغییر شکل سازه می شوند. به همین دلیل در بسیاری از پروژه های ساخت سازه های فلزی از این سیستم برای افزایش ایمنی و عملکرد سازه استفاده می شود. در طراحی یک سازه آهنی مهاربندی شده، نوع مهاربند، محل قرارگیری آن و نحوه اتصال به تیر و ستون اهمیت زیادی دارد. با پیشرفت فناوری های مهندسی، در بسیاری از سازه های فلزی جدید از انواع مهاربندهای همگرا و واگرا استفاده می شود تا علاوه بر افزایش مقاومت سازه، انعطاف پذیری آن نیز در برابر نیروهای لرزه ای بهبود یابد و عملکرد سازه در شرایط بحرانی بهتر کنترل شود.

سازه فولادی پوسته ای

سازه فولادی پوسته ای یکی از سیستم های خاص در میان انواع سازه های فلزی است که در آن بارهای وارد بر سازه از طریق یک سطح نازک و پیوسته به نام پوسته منتقل و توزیع می شوند. در این نوع سازه فولادی، به جای استفاده گسترده از تیر و ستون های متعارف، شکل هندسی پوسته نقش اصلی در تحمل نیروها دارد و همین ویژگی باعث افزایش کارایی سازه در برابر بارهای مختلف می شود. سازه های فلزی پوسته ای معمولاً با فرم های منحنی یا گنبدی طراحی می شوند تا نیروها به صورت یکنواخت در سطح سازه پخش شوند و تمرکز تنش کاهش یابد. به همین دلیل این نوع سیستم در طراحی سازه هایی مانند سالن های بزرگ، استادیوم ها، مخازن صنعتی و فضاهای نمایشگاهی کاربرد زیادی دارد. در سال های اخیر، استفاده از سازه های پوسته ای پیش ساخته نیز گسترش یافته است؛ زیرا این روش باعث افزایش سرعت اجرا، کاهش وزن سازه و بهبود کیفیت ساخت در پروژه های مدرن سازه های فلزی می شود.

سازه فولادی پوسته‌ ای چگونه ساخته می ‌‎شود؟

سازه فولادی پوسته ای معمولاً بر اساس طراحی دقیق هندسی و محاسبات پیشرفته مهندسی ساخته می شود تا پوسته بتواند نیروهای وارد بر سازه را به صورت یکنواخت در سطح خود توزیع کند. در مرحله نخست، مهندسان با استفاده از نرم افزارهای تخصصی مدل سه بعدی سازه را طراحی کرده و ضخامت پوسته، نوع فولاد و نحوه انتقال نیروها را مشخص می کنند. سپس قطعات فولادی مورد نیاز در کارخانه به صورت صفحات یا پانل های خم کاری شده تولید می شوند. این قطعات معمولاً با دستگاه های برش و شکل دهی دقیق آماده شده و به محل پروژه منتقل می گردند. در مرحله اجرا، پانل های فولادی با استفاده از جوشکاری یا اتصالات پیچ و مهره ای به یکدیگر متصل می شوند تا پوسته یکپارچه شکل بگیرد. در برخی پروژه ها برای افزایش سرعت ساخت از سازه های پوسته ای پیش ساخته استفاده می شود که در آن بخش های بزرگی از پوسته در کارخانه مونتاژ شده و سپس در محل نصب می شوند. این روش باعث افزایش دقت ساخت و کاهش زمان اجرای سازه می شود.

سازه فولادی معلق

سازه فولادی معلق یکی از سیستم های خاص در میان انواع سازه فلزی محسوب می شود که در آن انتقال بارها از طریق کابل ها، مهارها یا اعضای کششی انجام می شود. در این نوع سیستم، بخش عمده وزن سازه توسط عناصر کششی تحمل شده و بارها به پایه ها یا برج های نگهدارنده منتقل می شوند. استفاده از این روش باعث کاهش وزن سازه و ایجاد دهانه های بسیار بزرگ بدون نیاز به ستون های میانی می شود. به همین دلیل در طراحی برخی پروژه های خاص سازه فلزی ساختمان، از سیستم معلق استفاده می شود تا علاوه بر افزایش کارایی سازه، آزادی بیشتری در طراحی معماری ایجاد شود.

کاربرد سازه فولادی معلق

سازه فولادی معلق در پروژه هایی به کار می رود که نیاز به دهانه های وسیع و حذف ستون های داخلی وجود دارد. این سیستم در ساخت پل های بزرگ، سقف استادیوم ها، ترمینال های فرودگاهی و برخی فضاهای نمایشگاهی کاربرد فراوانی دارد. در بسیاری از پروژه های مدرن سازه فلزی ساختمان، استفاده از این سیستم به مهندسان اجازه می دهد فضاهای باز و وسیعی ایجاد کنند که برای کاربری های عمومی بسیار مناسب است. در میان انواع سازه فلزی، سازه های معلق به دلیل بهره گیری از اعضای کششی، امکان طراحی سازه های سبک تر و در عین حال مقاوم را فراهم می کنند.

سازه فولادی خرپا

سازه فولادی خرپا یکی از سیستم های کارآمد در طراحی سازه فلزی ساختمان است که بر پایه ترکیب اعضای مستقیم و تشکیل الگوهای مثلثی ساخته می شود. این آرایش هندسی باعث می شود نیروهای فشاری و کششی به شکل مناسبی میان اعضا توزیع شده و سازه در برابر بارهای مختلف عملکرد مطلوبی داشته باشد. به دلیل نسبت مناسب مقاومت به وزن، خرپا در بسیاری از سازه های فلزی برای پوشش دهانه های بزرگ مورد استفاده قرار می گیرد. این سیستم در سقف سالن های صنعتی، پل ها، سوله ها و سازه های فضایی کاربرد گسترده ای دارد و امکان کاهش مصرف مصالح در مقایسه با برخی سیستم های دیگر را فراهم می کند.

اجزای اصلی خرپا

خرپا از مجموعه ای از اعضای فولادی تشکیل می شود که هر کدام نقش مشخصی در انتقال نیروها دارند. در سازه فلزی ساختمان، مهم ترین اجزای خرپا شامل اعضای بالایی، اعضای پایینی و اعضای قطری یا مورب هستند. اعضای بالایی معمولاً نیروهای فشاری را تحمل می کنند، در حالی که اعضای پایینی بیشتر تحت نیروهای کششی قرار می گیرند. اعضای قطری نیز وظیفه توزیع نیرو میان بخش های مختلف سازه را بر عهده دارند. اتصال دقیق این اعضا از طریق صفحات اتصال و پیچ یا جوش باعث می شود سازه های فلزی خرپایی بتوانند بارهای سنگین را با پایداری بالا تحمل کنند.

سازه فلزی فضاکار

سازه فلزی فضاکار یکی از سیستم های پیشرفته در مهندسی سازه است که بر اساس شبکه ای سه بعدی از اعضای فولادی طراحی می شود. در این نوع سازه فضاکار، اعضا به صورت منظم در جهات مختلف به یکدیگر متصل شده و یک ساختار سبک اما بسیار مقاوم ایجاد می کنند. این آرایش شبکه ای باعث توزیع یکنواخت نیروها در کل سازه شده و امکان پوشش دهانه های بزرگ بدون نیاز به ستون های میانی را فراهم می کند. به همین دلیل از سازه فضاکار در پروژه هایی مانند استادیوم ها، سالن های نمایشگاهی، پایانه های مسافربری و مراکز تجاری بزرگ استفاده می شود. وزن کم، سرعت نصب بالا و زیبایی معماری از ویژگی های مهم این نوع سازه محسوب می شوند.

سازه فلزی سوله

سازه فلزی سوله یکی از رایج ترین سیستم ها در میان انواع سازه فلزی است که برای پوشش فضاهای وسیع بدون استفاده از ستون های میانی طراحی می شود. در این نوع سازه فلزی ساختمان، از قاب های فولادی با دهانه بزرگ استفاده می شود تا فضاهای صنعتی، انبارها و کارگاه ها به صورت یکپارچه ساخته شوند. طراحی سوله به گونه ای انجام می شود که علاوه بر تحمل بارهای ثقلی، در برابر نیروهای جانبی مانند باد نیز پایداری کافی داشته باشد. به دلیل سرعت اجرا و امکان توسعه سازه در آینده، سوله ها یکی از پرکاربردترین سازه های فلزی در صنایع مختلف محسوب می شوند.

سازه فولادی لوله ای

سازه فولادی لوله ای یکی از سیستم های مدرن در میان انواع سازه فلزی است که در آن از مقاطع فولادی لوله ای برای ایجاد ساختار باربر استفاده می شود. این نوع سازه فلزی ساختمان معمولاً در برج ها و ساختمان های مرتفع کاربرد دارد؛ زیرا مقاطع لوله ای می توانند مقاومت و سختی بالایی در برابر نیروهای جانبی ایجاد کنند. در بسیاری از سازه های فلزی پیشرفته، استفاده از این سیستم باعث توزیع مناسب نیروها در اطراف ساختمان می شود و عملکرد سازه را در برابر باد و زلزله بهبود می دهد. همچنین این سیستم به دلیل ظاهر منظم و هندسه خاص، در طراحی معماری ساختمان های بلند نیز مورد توجه قرار می گیرد.

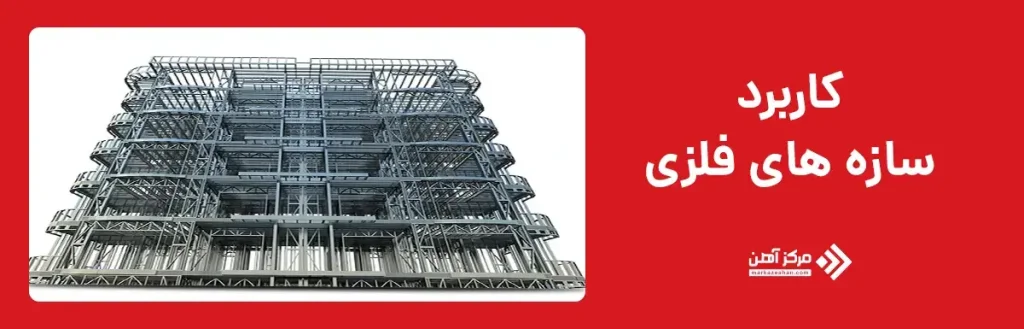

کاربرد سازه‌ های فلزی

سازه های فلزی در بسیاری از پروژه های عمرانی و صنعتی به عنوان یکی از مهم ترین انواع سازه فلزی مورد استفاده قرار می گیرند. در ساخت سازه فلزی ساختمان از این سیستم برای ایجاد اسکلت اصلی ساختمان های مسکونی، تجاری و اداری استفاده می شود. علاوه بر ساختمان های شهری، سازه های فلزی در ساخت پل ها، سوله های صنعتی، سالن های ورزشی، برج ها و سازه های زیرساختی نیز کاربرد دارند. قابلیت اجرای دهانه های بزرگ، سرعت بالای ساخت و امکان تقویت سازه در آینده از عواملی هستند که باعث شده این سیستم در میان انواع سازه فلزی جایگاه مهمی در صنعت ساخت و ساز داشته باشد.

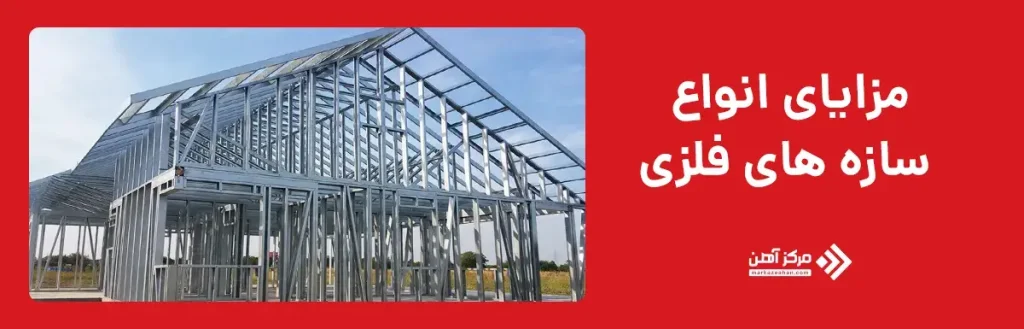

مزایای انواع سازه‌ های فلزی

مزایای انواع سازه های فلزی باعث شده این سیستم سازه ای در بسیاری از پروژه های عمرانی و صنعتی مورد توجه مهندسان قرار گیرد. در مقایسه با بسیاری از سیستم های سازه ای دیگر، سازه های فلزی به دلیل مقاومت بالا، شکل پذیری مناسب و امکان اجرای دهانه های بزرگ، عملکرد مطلوبی در شرایط مختلف بارگذاری دارند. همچنین سرعت اجرای سازه فلزی ساختمان معمولاً بیشتر از برخی روش های سنتی است؛ زیرا بسیاری از قطعات فولادی در کارخانه تولید و در محل پروژه مونتاژ می شوند. این ویژگی علاوه بر کاهش زمان ساخت، موجب افزایش دقت اجرا نیز می شود. از سوی دیگر امکان تقویت یا تغییر در ساختار سازه در آینده نیز از مزایای مهم این نوع سیستم محسوب می شود که آن را به یکی از پرکاربردترین گزینه ها در میان انواع سازه های فلزی تبدیل کرده است. از مزایای انواع سازه‌ های فلزی می توان به موارد زیر اشاره کرد:

• مقاومت بالا در برابر بارهای ثقلی و نیروهای جانبی مانند زلزله
• نسبت مناسب مقاومت به وزن در مقایسه با بسیاری از مصالح ساختمانی
• سرعت بالای ساخت و نصب قطعات در پروژه های ساختمانی
• امکان اجرای دهانه های بزرگ بدون نیاز به ستون های متعدد
• قابلیت توسعه، تقویت یا تغییر سازه در مراحل بعدی بهره برداری
• دقت بالای ساخت قطعات به دلیل تولید در کارخانه
• کاهش وزن کلی سازه در مقایسه با برخی سیستم های دیگر
• قابلیت بازیافت فولاد و استفاده مجدد از مصالح فلزی
• انعطاف پذیری مناسب در طراحی معماری ساختمان ها

سازه‌های فلزی یکی از مهم ترین سیستم های سازه ای در صنعت ساختمان محسوب می شوند که به دلیل مقاومت بالا، سرعت اجرای مناسب و قابلیت طراحی در ابعاد مختلف کاربرد گسترده ای دارند. شناخت انواع سازه فلزی مانند قاب خمشی، خرپا، مهاربندی شده، فضاکار و سوله به مهندسان کمک می کند تا مناسب ترین سیستم سازه ای را برای هر پروژه انتخاب کنند. با توجه به مزایایی مانند استحکام بالا، انعطاف در طراحی و امکان اجرای دهانه های بزرگ، سازه فلزی ساختمان همچنان یکی از گزینه های اصلی در ساخت پروژه های مدرن به شمار می رود.
