با انواع تست میلگرد آشنا شوید

آزمایش میلگرد یکی از مهم ترین مراحل کنترل کیفیت در پروژه های ساختمانی و عمرانی است؛ زیرا میلگرد به عنوان عضو اصلی تقویت کننده بتن، نقش مستقیم در تحمل نیروهای کششی، خمشی و برشی سازه دارد. اگر میلگرد از نظر مقاومت، شکل پذیری، ترکیب شیمیایی یا سلامت ظاهری با استاندارد پروژه مطابقت نداشته باشد، حتی بهترین طراحی سازه نیز در مرحله اجرا با ریسک جدی روبه رو می شود. به همین دلیل، پیش از مصرف میلگرد در فونداسیون، ستون، تیر، سقف یا دیوار برشی، باید کیفیت آن با روش های آزمایشگاهی و کنترلی بررسی شود.

در پروژه های حرفه ای، کنترل میلگرد فقط به مشاهده ظاهری یا بررسی برگه کارخانه محدود نمی شود، بلکه نمونه ها در آزمایشگاه تست می شوند تا مشخص شود محصول خریداری شده با گرید اعلام شده و نیاز سازه هماهنگ است یا نه. توجه به کیفیت میلگرد، در کنار بررسی عواملی مثل قیمت آهن، شرایط نگهداری، نوع کارخانه تولیدکننده و استاندارد تولید، باعث می شود انتخاب مصالح با دقت بیشتری انجام شود. در ادامه تخصصی تر توضیح می دهیم که آزمایش میلگرد چیست، چه تست هایی دارد و نتایج هر آزمایش چگونه تفسیر می شود.

انواع تست میلگرد

انواع تست میلگرد را می توان بر اساس هدف آزمایش، میزان آسیب به نمونه و نوع اطلاعاتی که از میلگرد به دست می آید، دسته بندی کرد. برخی آزمایش ها برای بررسی مقاومت مکانیکی انجام می شوند، برخی دیگر سلامت داخلی و سطحی میلگرد را مشخص می کنند و گروهی نیز ترکیب شیمیایی فولاد را بررسی می کنند. انتخاب نوع تست به مرحله پروژه، اهمیت سازه، نوع میلگرد، سایز، گرید و الزامات آیین نامه ای بستگی دارد.

در واقع، تست میلگرد کمک می کند کیفیت واقعی محصول فقط بر اساس ظاهر یا برند کارخانه سنجیده نشود. ممکن است دو میلگرد از نظر شکل ظاهری مشابه باشند، اما از نظر تنش تسلیم، مقاومت کششی، درصد ازدیاد طول یا ترکیب عناصر آلیاژی تفاوت زیادی داشته باشند. همین تفاوت ها می تواند در رفتار سازه هنگام بارگذاری، زلزله یا تغییرات دمایی اثرگذار باشد. به همین دلیل، هنگام خرید و بررسی قیمت میلگرد، نباید فقط عدد نهایی فاکتور معیار تصمیم باشد؛ کیفیت تایید شده و نتیجه آزمایش نیز اهمیت زیادی دارد.

به طور کلی، تست های میلگرد در دو گروه اصلی قرار می گیرند: آزمایش های غیر مخرب و آزمایش های مخرب. در آزمایش های غیر مخرب، میلگرد بدون از بین رفتن قابلیت استفاده بررسی می شود. اما در آزمایش های مخرب، نمونه تحت نیرو، کشش، خمش، ضربه یا شرایط خاص قرار می گیرد تا رفتار واقعی آن تا مرز تغییر شکل یا شکست مشخص شود.

آزمایش های غیر مخرب میلگرد

آزمایش های غیر مخرب میلگرد برای شناسایی عیب های سطحی و داخلی بدون تخریب کامل نمونه انجام می شوند. این روش ها زمانی اهمیت زیادی دارند که امکان بریدن یا از بین بردن میلگرد وجود نداشته باشد، یا لازم باشد سلامت بخشی از سازه موجود بررسی شود. در پروژه های اجرایی، این تست ها معمولا برای کنترل ترک، ناپیوستگی، حفره، خوردگی، عیوب جوش یا مشکلات داخلی فولاد استفاده می شوند.

البته باید توجه داشت که آزمایش غیر مخرب جایگزین کامل تست های مکانیکی نیست. برای مثال تست کشش میلگرد همچنان یکی از اصلی ترین روش ها برای تعیین تنش تسلیم و مقاومت نهایی است، اما تست های غیر مخرب می توانند پیش از اجرا یا در مرحله بازرسی، اطلاعات مهمی درباره سلامت فیزیکی میلگرد بدهند. به همین دلیل در پروژه های حساس، ترکیب تست های مخرب و غیر مخرب بهترین دید را از کیفیت واقعی میلگرد ایجاد می کند.

نوع آزمایش غیر مخرب	عیب قابل تشخیص	مزیت اصلی	محدودیت
آزمایش فراصوت UT	ترک داخلی، حفره، ناپیوستگی	بررسی عمق و داخل قطعه بدون تخریب	نیاز به اپراتور متخصص دارد
آزمایش ذرات مغناطیسی MT	ترک سطحی و نزدیک به سطح	سریع و مناسب برای فولادهای مغناطیسی	برای عیوب عمقی مناسب نیست
آزمایش رادیوگرافی RT	حفره، تخلخل، ترک داخلی	تصویر دقیق از عیوب داخلی	هزینه و الزامات ایمنی بالاتر دارد

آزمایش فراصوت (UT)

آزمایش فراصوت یا UT یکی از روش های دقیق برای بررسی عیوب داخلی میلگرد و قطعات فولادی است. در این روش، امواج صوتی با فرکانس بالا وارد قطعه می شوند و بازتاب آنها توسط دستگاه تحلیل می شود. اگر در داخل میلگرد ترک، حفره، ناپیوستگی یا عیب پنهان وجود داشته باشد، مسیر بازگشت موج تغییر می کند و اپراتور می تواند محل تقریبی عیب را تشخیص دهد.

این روش بیشتر در کنترل کیفی قطعات فولادی مهم، میلگردهای خاص، اتصالات حساس و بخش هایی که نیاز به اطمینان بیشتر دارند استفاده می شود. مزیت اصلی UT این است که بدون بریدن یا تخریب قطعه، اطلاعاتی از وضعیت داخلی فولاد ارائه می دهد. در مقایسه تست مخرب و غیر مخرب، آزمایش فراصوت در گروه غیر مخرب قرار می گیرد و برای تشخیص عیب های پنهان بسیار کاربردی است.

آزمایش ذرات مغناطیسی (MT)

آزمایش ذرات مغناطیسی یا MT برای تشخیص ترک ها و ناپیوستگی های سطحی و نزدیک به سطح در فولادهای فرومغناطیس کاربرد دارد. در این روش، میلگرد یا قطعه فولادی مغناطیسی می شود و سپس ذرات ریز مغناطیسی روی سطح آن پاشیده می شوند. اگر ترک یا ناپیوستگی وجود داشته باشد، میدان مغناطیسی در آن ناحیه تغییر می کند و ذرات در محل عیب تجمع پیدا می کنند.

این آزمایش برای بررسی ترک های سطحی، عیوب ناشی از تولید، آسیب های احتمالی حمل و نقل یا مشکلات ناشی از جوشکاری و خم کاری مفید است. البته MT برای عیوب عمقی مناسب نیست و بیشتر در کنترل سطحی کاربرد دارد. به همین دلیل، اگر هدف بررسی عیب های داخلی باشد، روش هایی مانند فراصوت یا رادیوگرافی انتخاب دقیق تری هستند.

آزمایش رادیوگرافی (RT)

آزمایش رادیوگرافی یا RT با استفاده از پرتو ایکس یا گاما انجام می شود و هدف آن مشاهده عیوب داخلی قطعه است. در این روش، پرتو از قطعه عبور می کند و تصویر حاصل روی فیلم یا آشکارساز دیجیتال ثبت می شود. وجود حفره، ترک، ناپیوستگی، تخلخل یا عیب داخلی می تواند در تصویر رادیوگرافی مشخص شود.

این روش برای قطعات حساس فولادی، اتصالات خاص و کنترل کیفیت بخش هایی که نیاز به دقت بالا دارند مناسب است. البته RT نسبت به برخی روش های دیگر هزینه بالاتر و الزامات ایمنی بیشتری دارد؛ زیرا استفاده از پرتو نیازمند تجهیزات، اپراتور آموزش دیده و رعایت اصول حفاظت پرتویی است. به همین دلیل، در پروژه های معمولی ساختمانی کمتر از UT و MT استفاده می شود، اما در سازه های حساس ارزش فنی بالایی دارد.

آزمایش های مخرب میلگرد

آزمایش های مخرب میلگرد به تست هایی گفته می شود که در آنها نمونه تا حد تغییر شکل دائمی، شکست، خمش شدید یا تحلیل کامل آزمایشگاهی پیش می رود. در این روش ها، نمونه پس از تست معمولا قابل استفاده در سازه نیست، اما اطلاعات بسیار دقیقی از رفتار مکانیکی و فنی میلگرد ارائه می دهد. این داده ها برای تایید کیفیت محموله، تطبیق با استاندارد و کنترل ایمنی پروژه ضروری هستند.

مهم ترین آزمایش های مخرب شامل تست کشش، تست خمش، تست خمش مجدد، تست خستگی، سختی سنجی و آزمایش ترکیب شیمیایی است. هر کدام از این روش ها بخشی از کیفیت میلگرد را نشان می دهند؛ مثلا تست کشش مقاومت و شکل پذیری را مشخص می کند، تست خمش میزان انعطاف و شکنندگی را نشان می دهد و آزمایش ترکیب شیمیایی، عناصر موثر بر خواص فولاد را بررسی می کند.

نوع آزمایش مخرب	نتیجه ای که مشخص می کند	اهمیت در کیفیت میلگرد
آزمایش کشش میلگرد	تنش تسلیم، مقاومت کششی، ازدیاد طول	مشخص می کند میلگرد توان تحمل نیرو و شکل پذیری کافی دارد یا نه
آزمایش خمش	ترک خوردگی یا شکست هنگام خم شدن	برای خاموت، میلگرد خم شده و جزئیات اجرایی مهم است
آزمایش خمش مجدد	رفتار میلگرد پس از خم و باز شدن	شکنندگی و ضعف فرآیند تولید را مشخص می کند
آزمایش خستگی	مقاومت در برابر بارهای تکراری	برای پل ها، پارکینگ ها و سازه های پرتردد مهم است
سختی سنجی	میزان سختی سطح فولاد	به تشخیص یکنواختی و احتمال شکنندگی کمک می کند
ترکیب شیمیایی	درصد عناصر فولاد	گرید، جوش پذیری و کیفیت واقعی متریال را نشان می دهد

آزمایش کشش میلگرد (Tensile Test)

آزمایش کشش میلگرد یکی از اصلی ترین و رایج ترین تست های کنترل کیفیت است. در این روش، نمونه میلگرد با طول مشخص در دستگاه کشش قرار می گیرد و از دو طرف تحت نیروی کششی قرار داده می شود تا رفتار آن در برابر افزایش نیرو بررسی شود. نتیجه این آزمایش معمولا شامل تنش تسلیم، مقاومت کششی نهایی، درصد ازدیاد طول و محل شکست است.

اهمیت این تست در این است که مشخص می کند میلگرد در سازه تا چه میزان نیرو را تحمل می کند و قبل از شکست چه مقدار تغییر شکل می دهد. اگر میلگرد خیلی زود بشکند یا شکل پذیری کافی نداشته باشد، در برابر بارهای ناگهانی و زلزله عملکرد مناسبی نخواهد داشت. به همین دلیل، تست کشش یکی از مهم ترین معیارهای پذیرش یا رد نمونه آزمایش میلگرد است.

آزمایش خستگی میلگرد

آزمایش خستگی برای بررسی رفتار میلگرد در برابر بارهای تکراری انجام می شود. در بسیاری از سازه ها، میلگرد فقط یک بار تحت بارگذاری قرار نمی گیرد، بلکه در طول عمر سازه بارها و بارها تنش های متغیر را تجربه می کند. پل ها، سازه های صنعتی، پارکینگ ها، کف های پرتردد و سازه های تحت ارتعاش از جمله مواردی هستند که رفتار خستگی در آنها اهمیت بیشتری دارد.

در این آزمایش، نمونه تحت بارهای متناوب قرار می گیرد تا مشخص شود بعد از چند چرخه دچار ترک، تغییر شکل یا شکست می شود. نتیجه این تست برای تحلیل عمر مفید میلگرد و بررسی مقاومت آن در برابر تنش های تکراری کاربرد دارد.

سه آزمایش خستگی معروف

سه آزمایش خستگی معروف شامل آزمون خستگی محوری، آزمون خستگی خمشی و آزمون خستگی چرخشی است. در آزمون محوری، نیرو در راستای طول نمونه وارد می شود. در آزمون خمشی، نمونه تحت تنش های خمشی تکراری قرار می گیرد. در آزمون چرخشی نیز نمونه همزمان با دوران، تنش های متناوب را تجربه می کند.

قطعات اصلی یک ماشین آزمایش خستگی عبارتند از: سیستم اعمال نیرو، گیره های نگهدارنده نمونه، واحد کنترل بارگذاری، حسگرهای اندازه گیری، سیستم شمارش چرخه، نمایشگر داده ها و بخش ایمنی دستگاه. دقت هر بخش روی نتیجه نهایی اثر دارد.

• شرایط آزمون خستگی شامل دامنه تنش، تعداد چرخه، فرکانس بارگذاری، دمای محیط، نوع نمونه، سطح میلگرد و نحوه قرارگیری در دستگاه است. اگر شرایط آزمون درست تعریف نشود، نتیجه به دست آمده قابل اتکا نخواهد بود.

• تهیه نمونه و روش آزمون نیز باید بر اساس استاندارد انجام شود. نمونه باید از محموله واقعی انتخاب شود، طول و سطح مناسب داشته باشد، بدون آسیب اضافی آماده شود و در دستگاه به شکل صحیح قرار گیرد. سپس بارگذاری تکراری تا رسیدن به شکست یا تعداد چرخه مشخص ادامه پیدا می کند.

آزمایش خمش میلگرد

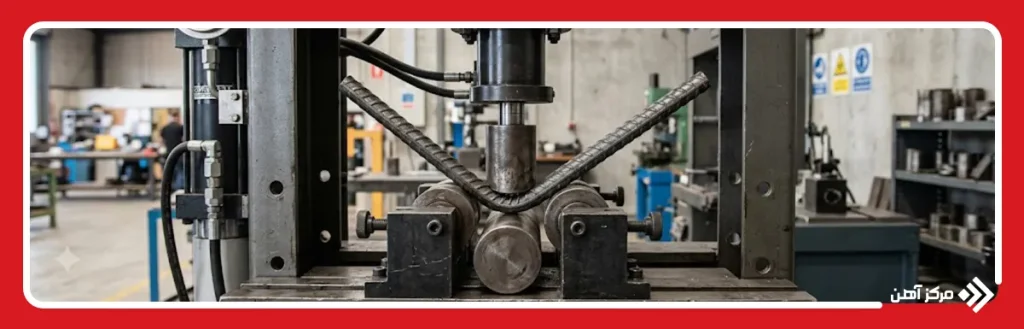

آزمایش خمش میلگرد برای بررسی انعطاف پذیری، شکل پذیری و مقاومت میلگرد در برابر خم شدن انجام می شود. در این تست، نمونه میلگرد با زاویه مشخص و روی فک یا سنبه استاندارد خم می شود. هدف این است که مشخص شود میلگرد هنگام خم کاری دچار ترک، شکست یا پوسته شدن می شود یا خیر.

این آزمایش برای میلگردهایی که در کارگاه برش و خم می شوند اهمیت زیادی دارد. اگر میلگرد در تست خمش ترک بردارد، احتمال دارد هنگام اجرای خاموت، سنجاقی، میلگرد انتظار یا جزئیات خم شده سازه نیز دچار آسیب شود. نتیجه قابل قبول زمانی است که نمونه بعد از خم شدن، شکست یا ترک قابل مشاهده نداشته باشد.

آزمایش خمش مجدد میلگرد

آزمایش خمش مجدد یا Rebend Test برای بررسی رفتار میلگرد پس از خم شدن، پیرسازی و باز شدن دوباره انجام می شود. در این روش، نمونه ابتدا تا زاویه مشخص خم می شود، سپس در شرایط تعیین شده قرار می گیرد و بعد دوباره تا حد مشخصی باز می شود. این تست نشان می دهد میلگرد در برابر تغییر شکل های متوالی چه رفتاری دارد.

این آزمایش به ویژه برای تشخیص شکنندگی، کیفیت عملیات حرارتی و قابلیت شکل پذیری میلگرد اهمیت دارد. اگر میلگرد بعد از خم و باز شدن دچار ترک یا شکست شود، نشان می دهد برای اجرای بخش هایی که نیاز به خم کاری دارند مناسب نیست. خمش مجدد در کنترل کیفیت میلگردهای آجدار ساختمانی کاربرد زیادی دارد.

آزمایش سختی سنجی میلگرد

آزمایش سختی سنجی برای تعیین مقاومت سطح میلگرد در برابر نفوذ جسم سخت انجام می شود. روش هایی مانند برینل، راکول و ویکرز از رایج ترین روش های سختی سنجی فولاد هستند. سختی بالا معمولا نشان دهنده مقاومت بیشتر در برابر سایش و نفوذ است، اما اگر بیش از حد باشد، می تواند نشانه شکنندگی و کاهش شکل پذیری باشد.

در تست میلگرد، سختی سنجی به تنهایی معیار کامل کیفیت نیست، اما می تواند اطلاعات کمکی مهمی درباره وضعیت فولاد، عملیات حرارتی و یکنواختی ساختار بدهد. اگر سختی در نقاط مختلف نمونه اختلاف زیادی داشته باشد، احتمال ناهماهنگی در تولید یا عملیات حرارتی وجود دارد.

آزمایش ترکیب شیمیایی میلگرد

آزمایش ترکیب شیمیایی میلگرد برای تعیین درصد عناصر تشکیل دهنده فولاد انجام می شود. عناصری مانند کربن، منگنز، سیلیسیم، گوگرد، فسفر، کروم، نیکل و وانادیوم می توانند روی مقاومت، جوش پذیری، شکل پذیری و شکنندگی میلگرد اثر بگذارند. برای مثال، افزایش بیش از حد کربن ممکن است مقاومت را بالا ببرد، اما جوش پذیری و شکل پذیری را کاهش دهد.

این آزمایش معمولا با دستگاه هایی مانند کوانتومتر یا روش های آزمایشگاهی شیمیایی انجام می شود. نتیجه آن مشخص می کند میلگرد با استاندارد تولید و گرید اعلام شده مطابقت دارد یا نه. آزمایش ترکیب شیمیایی در کنار تست کشش و خمش، تصویر دقیق تری از کیفیت واقعی میلگرد ارائه می دهد.

استانداردهای تست میلگرد

استانداردهای تست میلگرد مشخص می کنند نمونه برداری، آماده سازی نمونه، روش انجام آزمایش، شرایط دستگاه و معیار پذیرش چگونه باشد. بدون استاندارد، نتایج آزمایش ممکن است قابل مقایسه و قابل استناد نباشد. به همین دلیل، آزمایشگاه تست میلگرد باید روش های خود را بر اساس استانداردهای معتبر داخلی یا بین المللی تنظیم کند.

در ایران، استاندارد ملی ایران برای میلگردهای فولادی مورد استفاده در بتن اهمیت زیادی دارد و مشخصات مکانیکی، ابعادی و شیمیایی میلگرد را تعیین می کند. علاوه بر آن، در پروژه های خاص ممکن است از استانداردهای بین المللی مانند ASTM، BS، DIN، ISO و EN نیز استفاده شود.

از استانداردهای رایج در حوزه آزمایش های میلگرد می توان به موارد زیر اشاره کرد:

استاندارد تست میلگرد	کاربرد اصلی	مرجع
استاندارد ملی ایران	کنترل مشخصات میلگردهای مصرفی در بتن	ایران
ASTM A615	میلگردهای فولادی کربنی ساده و آجدار	آمریکا
ASTM A706	میلگردهای کم آلیاژ و جوش پذیر	آمریکا
BS 4449	فولادهای تقویت کننده بتن	بریتانیا
ISO 15630	روش های آزمون فولادهای مسلح کننده بتن	بین المللی
EN 10080	فولادهای مورد استفاده در بتن مسلح	اروپا
DIN 488	میلگردهای فولادی بتن مسلح	آلمان

هر پروژه باید مشخص کند ملاک پذیرش، کدام استاندارد است. گاهی یک میلگرد بر اساس یک استاندارد قابل قبول است، اما در پروژه ای با الزامات سخت گیرانه تر نیاز به بررسی دقیق تری دارد. بنابراین، تطبیق نتایج آزمایش با مشخصات فنی پروژه بسیار مهم است.

بررسی نتایج تست میلگرد

بررسی نتایج تست میلگرد فقط خواندن چند عدد در برگه آزمایش نیست، بلکه باید هر نتیجه با استاندارد، گرید، سایز و کاربرد میلگرد مقایسه شود. در تحلیل جواب آزمایش میلگرد، باید مشخص شود نمونه از نظر مقاومت، شکل پذیری، ترکیب شیمیایی، سلامت سطحی و ابعاد در محدوده مجاز قرار دارد یا نه.

در نتیجه تست کشش، تنش تسلیم، مقاومت کششی نهایی و درصد ازدیاد طول بررسی می شود. اگر تنش تسلیم کمتر از حد استاندارد باشد، میلگرد توان لازم برای تحمل نیرو را ندارد. اگر درصد ازدیاد طول کم باشد، میلگرد شکننده تر است و در زلزله عملکرد مطلوبی نخواهد داشت.

در نتیجه تست خمش، وجود یا نبود ترک پس از خم شدن اهمیت دارد. اگر میلگرد بعد از خم کاری ترک بخورد یا بشکند، برای بخش هایی که نیاز به شکل دهی دارند مناسب نیست. این نتیجه به خصوص در خاموت، میلگردهای خم شده و جزئیات اجرایی اهمیت دارد.

در نتیجه تست خمش مجدد، رفتار میلگرد پس از خم و باز شدن بررسی می شود. ترک خوردگی در این مرحله می تواند نشانه شکنندگی، کیفیت پایین فولاد یا ضعف در فرآیند تولید باشد.

در نتیجه تست خستگی، تعداد چرخه قابل تحمل تا پیش از شکست یا ایجاد ترک بررسی می شود. این تست برای سازه هایی که تحت بارهای تکراری هستند اهمیت بیشتری دارد و می تواند عمر عملکردی میلگرد را بهتر نشان دهد.

در نتیجه سختی سنجی، عدد سختی باید با نوع فولاد و کاربرد آن هماهنگ باشد. سختی خیلی پایین می تواند نشانه مقاومت ناکافی باشد و سختی خیلی بالا ممکن است احتمال شکنندگی را بیشتر کند.

در نتیجه آزمایش ترکیب شیمیایی، درصد عناصر فولاد بررسی می شود. بالا بودن بیش از حد کربن، گوگرد یا فسفر می تواند روی جوش پذیری، شکل پذیری و تردی میلگرد اثر منفی بگذارد. همچنین مقدار عناصر آلیاژی باید با گرید اعلام شده سازگار باشد.

در نتیجه آزمایش های غیر مخرب مانند UT، MT و RT، وجود ترک، حفره، ناپیوستگی یا عیب داخلی بررسی می شود. اگر عیب در محدوده حساس باشد، ممکن است میلگرد یا قطعه مورد نظر مردود شود.

آزمایش میلگرد یکی از مراحل ضروری کنترل کیفیت مصالح فولادی در پروژه های ساختمانی است. این آزمایش ها کمک می کنند مقاومت، شکل پذیری، سلامت سطحی، سلامت داخلی و ترکیب شیمیایی میلگرد پیش از مصرف در سازه بررسی شود. تست میلگرد شامل روش های مخرب مانند کشش، خمش، خمش مجدد، خستگی، سختی سنجی و ترکیب شیمیایی و روش های غیر مخرب مانند فراصوت، ذرات مغناطیسی و رادیوگرافی است. انتخاب روش مناسب به نوع پروژه، حساسیت سازه، استاندارد مورد استفاده و شرایط میلگرد بستگی دارد. در نهایت، بررسی نتایج تست میلگرد باید توسط فرد متخصص انجام شود تا از مصرف میلگرد نامنطبق، ضعیف یا آسیب دیده در سازه جلوگیری شود.
