سقف یوبوت چیست؛ بررسی کاربردها و نحوه اجرا

سقف یوبوت یکی از سیستم های نوین در صنعت ساختمان سازی است که به دلیل طراحی خاص خود، امکان اجرای دهانه های وسیع و کاهش وزن مرده سازه را فراهم می کند. در این نوع سقف، قالب های پلاستیکی توخالی در دل بتن قرار می گیرند و باعث ایجاد فضای خالی در بخش میانی دال می شوند. به همین دلیل مصرف بتن کاهش می یابد و در نتیجه هزینه ها تا حد زیادی بهینه می شوند. از سوی دیگر، به دلیل استفاده از فولاد و میلگرد، قیمت آهن نقش تعیین کننده ای در برآورد هزینه اجرای سقف یوبوت دارد و این موضوع برای کارفرمایان اهمیت زیادی پیدا می کند.

طراحی سقف یوبوت به گونه ای است که علاوه بر کاهش وزن، عملکرد سازه ای بهتری نسبت به سقف های سنتی ارائه می دهد. از جمله ویژگی های مهم این سیستم، کاهش ضخامت سقف یوبوت و امکان دستیابی به حداکثر دهانه سقف یوبوت بدون نیاز به تیرهای میانی است. همین مزیت ها باعث شده سقف های یوبوت در پروژه های بزرگ مانند مراکز تجاری، بیمارستان ها و فرودگاه ها به کار گرفته شوند. البته در محاسبه هزینه سقف یوبوت باید به فاکتورهای متعددی از جمله قیمت لوله برای تاسیسات جانبی ساختمان توجه داشت زیرا برآورد کلی هزینه ساخت بدون این جزئیات دقیق نخواهد بود.

سیستم سقف یوبوت علاوه بر جنبه های سازه ای، در معماری و طراحی داخلی هم تأثیر زیادی دارد. شکل سقف یوبوت باعث می شود دهانه های باز و بدون ستون ایجاد شود که دست معماران را در طراحی آزادتر می کند. همچنین اجزای سقف یوبوت شامل قالب ها، میلگردها و بتن با هماهنگی کامل اجرا می شوند تا ایمنی و دوام سازه تضمین گردد. از طرفی در زمان اجرای تاسیسات برقی و مکانیکی، استفاده از تجهیزاتی مثل لوله کاندوئیت اهمیت زیادی دارد زیرا این ابزارها امکان عبور کابل ها و سیم ها را در دل سازه فراهم می کنند. به این ترتیب سقف یوبوت نه تنها از نظر سازه ای بلکه از نظر تاسیساتی نیز بهینه سازی قابل توجهی را به همراه دارد.

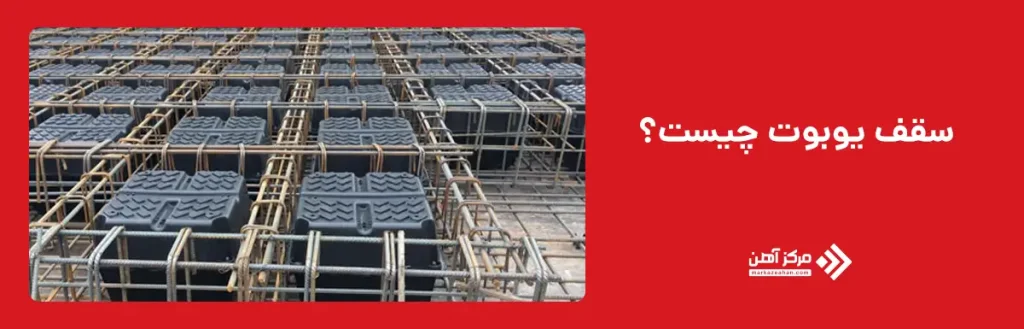

سقف یوبوت چیست؟

سقف یوبوت یک نوع دال بتنی پیشرفته است که با استفاده از قالب های پلاستیکی توخالی ساخته می شود و هدف اصلی آن کاهش وزن سازه و افزایش مقاومت در برابر نیروهای مختلف است. در این سیستم، به جای اینکه کل حجم دال با بتن پر شود، بخش میانی که عملا در انتقال بار نقشی ندارد با قالب های مکعبی یا مستطیلی پر می شود. این قالب ها از جنس پلی پروپیلن یا پلاستیک بازیافتی مقاوم هستند و فضای خالی ایجاد شده میان بتن و آرماتور موجب کاهش مصرف بتن و فولاد می شود. طراحی سقف یوبوت به گونه ای است که علاوه بر ایجاد دهانه های وسیع بدون ستون، می تواند ضخامت سقف یوبوت را کاهش داده و بار مرده ساختمان را کم کند. همین ویژگی باعث شده این سیستم در مقایسه با سقف های سنتی مثل تیرچه بلوک یا دال تخت، کارایی بسیار بیشتری داشته باشد.

سقف های یوبوت معمولا در پروژه هایی که نیاز به دهانه های بزرگ دارند به کار می روند، زیرا حداکثر دهانه سقف یوبوت می تواند تا بیش از ۱۵ تا ۱۸ متر هم برسد. این قابلیت برای ساختمان هایی مثل مراکز تجاری، پارکینگ های طبقاتی، فرودگاه ها و حتی بیمارستان ها اهمیت زیادی دارد. شکل سقف یوبوت به دلیل طراحی توخالی آن باعث می شود بار مرده به طرز قابل توجهی کاهش پیدا کند و این موضوع مستقیما روی مقاومت لرزه ای سازه تاثیر مثبت دارد. همچنین وزن سقف یوبوت کمتر از سیستم های سنتی است و همین موضوع باعث صرفه جویی در ابعاد ستون ها و فونداسیون می شود. در عین حال دیتیل سقف یوبوت به گونه ای طراحی شده که عبور تاسیسات مانند لوله ها و کابل ها به راحتی امکان پذیر باشد و این امر در پروژه های بزرگ یک مزیت کلیدی محسوب می شود.

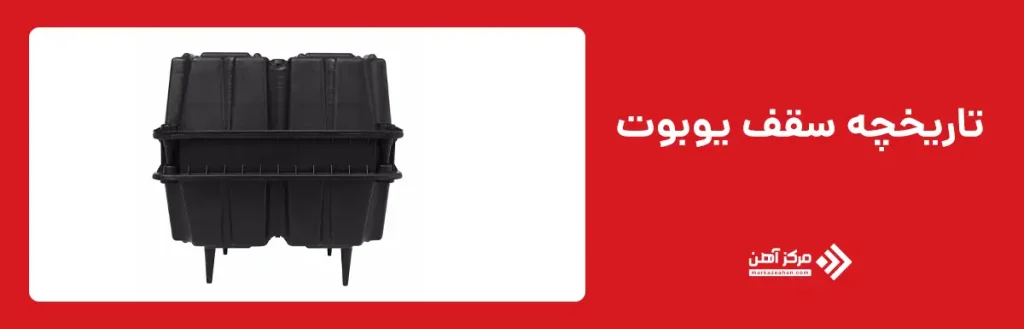

تاریخچه سقف یوبوت

ایده اولیه طراحی سقف یوبوت به اوایل دهه ۲۰۰۰ میلادی در کشور ایتالیا باز می گردد. مهندسان ایتالیایی با هدف کاهش وزن مرده سازه و افزایش حداکثر دهانه سقف یوبوت اقدام به توسعه این فناوری کردند. آن ها متوجه شدند که بخش میانی دال های بتنی در انتقال بار نقشی ندارد و تنها باعث افزایش وزن سازه می شود. به همین دلیل با استفاده از قالب های پلاستیکی توخالی از جنس پلی پروپیلن، راهکاری نوین ارائه دادند. این قالب ها ابتدا در اروپا و به ویژه ایتالیا و فرانسه مورد استفاده قرار گرفتند و به مرور در پروژه های بزرگ ساختمانی جایگزین سقف های سنتی شدند. شکل سقف یوبوت به گونه ای طراحی شد که علاوه بر کارایی سازه ای، اجرای آن ساده و اقتصادی باشد.

ورود سیستم سقف یوبوت به ایران نیز با استقبال زیادی همراه شد. از اواسط دهه ۱۳۸۰، شرکت های ساختمانی ایرانی شروع به استفاده از این فناوری در پروژه های بزرگ کردند. با توجه به اینکه طراحی سقف یوبوت امکان کاهش ضخامت سقف و وزن کلی سازه را فراهم می کرد، مهندسان داخلی آن را به عنوان جایگزینی برای سیستم های سنتی مانند تیرچه بلوک معرفی کردند. در همان زمان دستورالعمل ها و آیین نامه های اجرایی مربوط به سقف های یوبوت نیز تدوین شد تا دیتیل سقف یوبوت در پروژه ها به شکل استاندارد پیاده سازی شود. امروزه این سیستم به عنوان یک فناوری معتبر در سراسر جهان و ایران شناخته می شود و در بسیاری از ساختمان های اداری، تجاری و مسکونی به کار می رود. همچنین افزایش آگاهی درباره مزایای سقف یوبوت باعث شده هزینه سقف یوبوت و قیمت اجرای سقف یوبوت نسبت به مزایای بلندمدتش برای کارفرمایان توجیه پذیر باشد.

انواع سقف یوبوت

سقف یوبوت در طول سال های اخیر با تغییرات و اصلاحات مختلفی تولید شده تا پاسخگوی نیازهای متنوع پروژه های ساختمانی باشد. طراحان با بررسی دیتیل سقف یوبوت به این نتیجه رسیدند که برای هر پروژه بسته به شرایط سازه ای، ارتفاع سقف یوبوت و حداکثر دهانه سقف یوبوت باید از نوع خاصی استفاده شود. این موضوع باعث شد انواع سقف های یوبوت با ویژگی ها و عملکرد متفاوت وارد بازار شوند. شناخت این انواع و مقایسه آن ها با یکدیگر کمک می کند کارفرمایان و مهندسان بهترین گزینه را انتخاب کنند و در نهایت هزینه سقف یوبوت بهینه شود. در ادامه با انواع سقف های یوبوت آشنا خواهیم شد:

نوع سقف یوبوت	ویژگی اصلی	کاربرد متداول	ضخامت سقف یوبوت	هزینه اجرا
یک لایه	قالب ها در یک ردیف	ساختمان های مسکونی و اداری	کم	پایین تر
دو لایه (دوبل)	قالب ها در دو ردیف روی هم	پارکینگ و مراکز تجاری	متوسط تا زیاد	متوسط
اصلاح شده	قالب سبک و بهینه	پروژه های عمومی و اداری	کم تا متوسط	متوسط رو به پایین
خاص (سفارشی)	طراحی اختصاصی	پروژه های بزرگ مانند فرودگاه	متغیر	بالا

سقف یوبوت یک لایه

در این نوع، قالب های پلاستیکی تنها در یک ردیف بین شبکه آرماتور بالا و پایین قرار می گیرند. طراحی سقف یوبوت یک لایه ساده تر است و بیشتر برای پروژه هایی با دهانه متوسط به کار می رود. این نوع سقف به دلیل کاهش ضخامت سقف یوبوت نسبت به سایر روش ها مقرون به صرفه تر بوده و سرعت اجرای بالاتری دارد.

سقف یوبوت دو لایه (دوبل)

در سقف یوبوت دوبل، قالب ها در دو ردیف روی هم قرار می گیرند. این نوع برای پروژه هایی مناسب است که نیاز به دهانه های بلندتر و باربری بیشتر دارند. سیستم سقف یوبوت دوبل به دلیل افزایش ارتفاع سقف یوبوت توانایی تحمل بارهای سنگین را دارد و در مراکز تجاری یا پارکینگ های طبقاتی بیشترین کاربرد را پیدا کرده است.

سقف یوبوت اصلاح شده (جدید)

با گذشت زمان، تولیدکنندگان اقدام به طراحی سقف یوبوت در مدل های اصلاح شده کردند. این قالب ها دارای طراحی مهندسی شده تر، استحکام بیشتر و سهولت در جابجایی و نصب هستند. شکل سقف یوبوت اصلاح شده به گونه ای است که فضای خالی ایجاد شده بهتر مدیریت می شود و در نتیجه مصرف بتن کمتر می گردد. همچنین این نوع نسبت به انواع قدیمی سبک تر بوده و اجرای آن نیاز به نیروی متخصص کمتری دارد.

سقف یوبوت خاص (سفارشی)

در برخی پروژه های ویژه که نیاز به طراحی منحصر به فرد دارند، از قالب های سفارشی استفاده می شود. به عنوان مثال، ممکن است ضخامت سقف یوبوت یا ابعاد قالب ها بنا به نیاز کارفرما تغییر کند. این مدل معمولا در پروژه های خاص مانند فرودگاه ها و ساختمان های بزرگ مقیاس استفاده می شود.

 کاربرد سقف یوبوت

سقف یوبوت به دلیل ویژگی های منحصر به فرد خود در طیف وسیعی از پروژه های ساختمانی مورد استفاده قرار می گیرد. این سیستم نه تنها از نظر سازه ای عملکرد بهتری نسبت به سقف های سنتی دارد، بلکه در زمینه معماری و طراحی داخلی نیز دست معماران را باز می گذارد. با توجه به کاهش وزن سقف یوبوت، صرفه جویی در مصرف بتن و فولاد، و امکان دستیابی به حداکثر دهانه سقف یوبوت بدون نیاز به تیرهای میانی، استفاده از آن در پروژه های بزرگ مقیاس روز به روز افزایش پیدا کرده است. در ادامه مهم ترین حوزه های کاربرد سقف های یوبوت را بررسی می کنیم.

ساختمان های مسکونی

در ساختمان های مسکونی، طراحی سقف یوبوت امکان کاهش ضخامت سقف یوبوت و وزن کلی سازه را فراهم می کند. این موضوع علاوه بر کاهش هزینه های ساخت، باعث افزایش ایمنی در برابر زلزله نیز می شود. در بسیاری از پروژه های مسکونی لوکس، از سقف یوبوت برای ایجاد فضاهای بازتر و معماری مدرن تر استفاده می شود. همچنین نقشه سقف یوبوت می تواند با توجه به محل عبور تاسیسات بهینه طراحی شود تا نیاز به تغییرات بعدی کاهش یابد.

ساختمان های تجاری و اداری

یکی از مهم ترین کاربردهای سیستم سقف یوبوت در ساختمان های اداری و تجاری است. در این نوع پروژه ها، نیاز به فضاهای باز و بدون ستون برای بهره وری بیشتر بسیار حیاتی است. به همین دلیل سقف یوبوت به دلیل توانایی ایجاد دهانه های بزرگ تر و تحمل بار بیشتر انتخابی ایده آل محسوب می شود. کاهش وزن سقف یوبوت همچنین به صرفه جویی در ابعاد ستون ها و فونداسیون منجر می شود که هزینه کلی پروژه را بهینه می کند. قیمت سقف یوبوت در این نوع ساختمان ها اگرچه در ابتدا بالاتر از سقف های سنتی است، اما به دلیل کاهش هزینه های جانبی در بلندمدت اقتصادی تر خواهد بود.

پارکینگ های طبقاتی

پارکینگ های طبقاتی از جمله سازه هایی هستند که بیشترین بهره را از سقف های یوبوت می برند. زیرا در این پروژه ها نیاز به دهانه های باز و گسترده وجود دارد تا خودروها به راحتی بتوانند حرکت کنند. طراحی سقف یوبوت در این پروژه ها به گونه ای است که بدون نیاز به تیرهای میانی، حداکثر دهانه سقف یوبوت ایجاد می شود. همچنین کاهش وزن سقف یوبوت به کاهش بار کل ساختمان کمک کرده و ایمنی سازه را در برابر بارهای دینامیکی افزایش می دهد.

سازه های عمومی و زیرساختی

سقف یوبوت در پروژه های عمومی نظیر فرودگاه ها، بیمارستان ها، سالن های ورزشی و مراکز فرهنگی نیز بسیار پرکاربرد است. دلیل اصلی آن امکان دستیابی به فضاهای وسیع، مقاومت بالا و همچنین سرعت در اجرا است. دیتیل سقف یوبوت در این پروژه ها باید با دقت بالایی طراحی شود تا هم نیازهای معماری تامین شود و هم الزامات آیین نامه های اجرایی رعایت گردد. هزینه سقف یوبوت در این پروژه ها نسبت به ابعاد و پیچیدگی کار محاسبه می شود، اما مزایای آن در افزایش طول عمر سازه و کاهش هزینه های تعمیر و نگهداری مشهود خواهد بود.

پروژه های خاص با طراحی سفارشی

در برخی پروژه ها که نیاز به طراحی ویژه دارند، شکل سقف یوبوت و ابعاد آن به صورت اختصاصی ساخته می شود. به عنوان مثال در پروژه های صنعتی یا مراکز نمایشگاهی، ضخامت سقف یوبوت و اجزای سقف یوبوت متناسب با نیاز باربری یا معماری انتخاب می شوند. در این نوع پروژه ها، اگرچه هزینه اجرای سقف یوبوت بیشتر خواهد بود، اما مزایای فنی و معماری آن باعث می شود که سرمایه گذاری اولیه کاملا توجیه پذیر باشد.

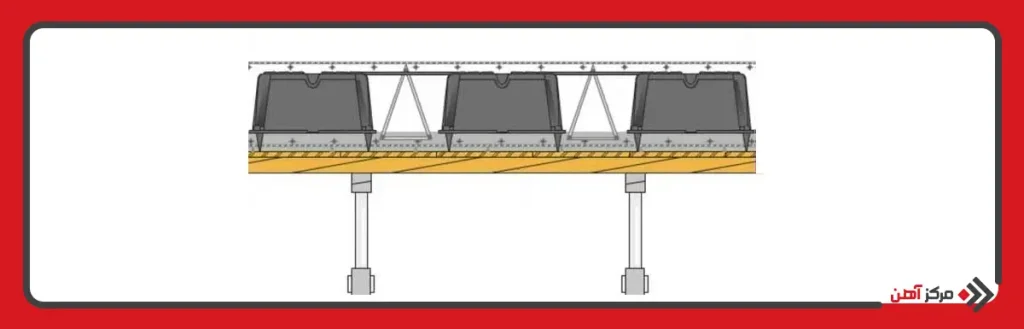

اجزای سقف یوبوت

برای درک بهتر عملکرد و طراحی سقف یوبوت لازم است اجزای اصلی این سیستم را بشناسیم. هر کدام از اجزای سقف یوبوت نقش کلیدی در کاهش وزن سقف یوبوت، بهبود مقاومت سازه و ایجاد حداکثر دهانه سقف یوبوت دارند. این اجزا به صورت هماهنگ کنار هم قرار می‌ گیرند و دیتیل سقف یوبوت را شکل می‌ دهند. در ادامه به معرفی کامل اجزای سقف یوبوت می‌ پردازیم:

1. قالب یوبوت

قالب یوبوت مهم ترین بخش این سیستم است. این قالب ها از جنس پلی پروپیلن یا پلاستیک فشرده ساخته می شوند و به صورت توخالی در شکل های مکعب یا مکعب مستطیل تولید می گردند. شکل سقف یوبوت به طور مستقیم وابسته به طراحی این قالب ها است. وظیفه اصلی آن ها ایجاد فضای خالی در داخل دال بتنی است تا هم مصرف بتن کاهش یابد و هم وزن سقف یوبوت کمتر شود. قالب ها در ابعاد و ارتفاع های متفاوت تولید می شوند و بر اساس ضخامت سقف یوبوت انتخاب می گردند.

2. شبکه آرماتور پایین

شبکه میلگردی که در پایین ترین بخش سقف قرار می گیرد وظیفه تحمل کشش های ناشی از بارگذاری را دارد. این شبکه به گونه ای طراحی می شود که قالب های یوبوت روی آن قرار بگیرند. طراحی سقف یوبوت در این بخش باید دقیق باشد تا مقاومت لازم در برابر نیروهای کششی تامین شود. قیمت اجرای سقف یوبوت نیز تا حدی به مقدار میلگرد مصرفی و قیمت آهن وابسته است.

3. شبکه آرماتور بالا

پس از قرار دادن قالب ها، شبکه آرماتور بالایی نصب می شود. این شبکه نقش مکمل را ایفا کرده و موجب افزایش استحکام بتن در برابر بارهای فشاری و کششی می شود. دیتیل سقف یوبوت مشخص می کند که فاصله بین میلگردهای بالا و پایین باید چقدر باشد تا بارگذاری به شکل بهینه منتقل گردد.

4. بتن

بتن به عنوان اصلی ترین عنصر سازه ای در سیستم سقف یوبوت عمل می کند. پس از چیدمان قالب ها و آرماتور، بتن ریزی انجام می شود. در ابتدا فضای زیر قالب ها پر می شود و سپس بتن مرحله دوم روی کل سیستم ریخته می شود تا قالب ها به طور کامل پوشانده شوند. کیفیت بتن و ضخامت سقف یوبوت نقش بسیار مهمی در مقاومت نهایی دارد.

5. نگهدارنده ها و اسپیسرها

برای ثابت ماندن قالب های یوبوت در زمان بتن ریزی از نگهدارنده ها یا اسپیسرها استفاده می شود. این قطعات کوچک باعث می شوند فاصله مناسب بین قالب ها و میلگردها حفظ شود و شکل سقف یوبوت دچار تغییر نشود. اجرای دقیق این بخش برای جلوگیری از جابجایی قالب ها و کاهش معایب سقف یوبوت ضروری است.

6. قالب بندی زیرین

پایه اصلی برای نگهداری کل سیستم در زمان اجرا قالب بندی زیرین است. این قالب بندی می تواند چوبی یا فلزی باشد و به عنوان تکیه گاه موقت عمل می کند تا زمانی که بتن به مقاومت کافی برسد. کیفیت قالب بندی تاثیر مستقیمی بر هزینه اجرای سقف یوبوت و زمان اجرای آن دارد.

در مجموع، اجزای سقف یوبوت با هماهنگی کامل، یک سیستم سازه ای سبک، مقاوم و کاربردی را تشکیل می دهند. نقشه سقف یوبوت باید تمام این اجزا را به طور دقیق نمایش دهد تا در اجرا مشکلی ایجاد نشود. به همین دلیل طراحی سقف یوبوت توسط مهندسان متخصص اهمیت بالایی دارد و تنها در این صورت می توان از تمام مزایای سقف یوبوت بهره برد و معایب احتمالی آن را به حداقل رساند.

ویژگی‌ های ساختاری سقف یوبوت

سقف یوبوت به دلیل طراحی خاص و استفاده از قالب های پلاستیکی توخالی، ویژگی های منحصر به فردی دارد که آن را از سایر سیستم های سنتی متمایز می کند. این ویژگی ها نه تنها به بهبود عملکرد سازه ای کمک می کنند بلکه هزینه سقف یوبوت را در مقایسه با مزایایی که ارائه می دهد توجیه پذیر می سازند. در ادامه مهم ترین ویژگی های ساختاری سقف یوبوت را به صورت کامل بررسی می کنیم:

1. کاهش وزن مرده سازه

وزن سقف یوبوت به طور قابل توجهی کمتر از سقف های سنتی است. دلیل اصلی آن حذف بخش های غیر باربر بتن و جایگزینی آن ها با قالب های توخالی است. این کاهش وزن موجب سبک شدن کلی سازه شده و در نتیجه باعث کاهش ابعاد ستون ها و فونداسیون می شود. در نهایت، هزینه اجرای سقف یوبوت به رغم افزایش قیمت اولیه قالب ها، در بلندمدت بهینه خواهد شد.

2. امکان ایجاد حداکثر دهانه سقف یوبوت

یکی از ویژگی های شاخص این سیستم، توانایی اجرای دهانه های بزرگ بدون نیاز به تیرهای میانی است. حداکثر دهانه سقف یوبوت می تواند به بیش از ۱۵ تا ۱۸ متر نیز برسد. این موضوع باعث می شود در پروژه هایی مانند پارکینگ های طبقاتی، فرودگاه ها و سالن های چند منظوره، استفاده از سقف یوبوت بسیار کارآمد باشد.

3. کاهش ضخامت سقف یوبوت

در بسیاری از پروژه ها، ضخامت سقف یوبوت نسبت به دال های سنتی کمتر است. این کاهش ضخامت علاوه بر صرفه جویی در مصرف بتن، ارتفاع مفید بیشتری در طبقات ایجاد می کند. در ساختمان های اداری یا تجاری، افزایش ارتفاع مفید طبقه یک مزیت بسیار مهم به شمار می رود.

4. بهبود عملکرد لرزه ای

سیستم سقف یوبوت با کاهش وزن مرده و توزیع یکنواخت بار، عملکرد مطلوبی در برابر نیروهای جانبی همچون زلزله دارد. دیتیل سقف یوبوت به گونه ای طراحی می شود که نیروها به صورت یکنواخت منتقل شده و از تمرکز تنش ها جلوگیری شود. به همین دلیل این سیستم یکی از گزینه های مناسب در مناطق زلزله خیز به شمار می رود.

5. انعطاف پذیری در طراحی

طراحی سقف یوبوت به گونه ای است که امکان تغییر ابعاد قالب ها، ارتفاع سقف یوبوت و حتی شکل سقف یوبوت وجود دارد. این انعطاف پذیری باعث می شود مهندسان بتوانند نقشه سقف یوبوت را متناسب با نیاز پروژه طراحی کنند. به عنوان مثال، در پروژه های خاص می توان از سقف یوبوت سفارشی با ابعاد متفاوت استفاده کرد.

6. سازگاری با تاسیسات

یکی از ویژگی های ساختاری مهم سیستم سقف یوبوت، امکان عبور راحت تاسیسات برقی و مکانیکی از میان اجزای سقف یوبوت است. فضای ایجاد شده توسط قالب ها این اجازه را می دهد که مسیر لوله ها و کابل ها بدون نیاز به تخریب یا تغییر عمده در سازه تعبیه شود. این موضوع هزینه اجرای سقف یوبوت را در مرحله تاسیسات به میزان قابل توجهی کاهش می دهد.

7. کاهش مصرف مصالح

با توجه به کاهش مصرف بتن و فولاد، قیمت سقف یوبوت در مقایسه با حجم بالای مصالح مورد نیاز در سقف های سنتی بسیار به صرفه است. مصرف بهینه مصالح نه تنها هزینه ها را کاهش می دهد بلکه اثرات زیست محیطی ناشی از تولید مصالح ساختمانی را نیز کمتر می کند.

اجرای سقف یوبوت

اجرای سقف یوبوت اگرچه نسبت به بسیاری از سیستم های سنتی مزایای زیادی دارد، اما بدون چالش هم نیست. از مهم ترین چالش ها می توان به جابجایی قالب ها در زمان بتن ریزی، نیاز به دقت بالا در طراحی سقف یوبوت و دیتیل سقف یوبوت، و همچنین وابستگی به کیفیت مصالح مانند بتن و میلگرد اشاره کرد. اگر این مراحل با دقت و نظارت مهندسان اجرا نشود، معایب سقف یوبوت مانند ترک خوردگی یا کاهش مقاومت نهایی بروز پیدا می کند. بنابراین هماهنگی میان تیم طراحی، اجرا و تامین مصالح اهمیت ویژه ای دارد.

مراحل اجرای سقف یوبوت

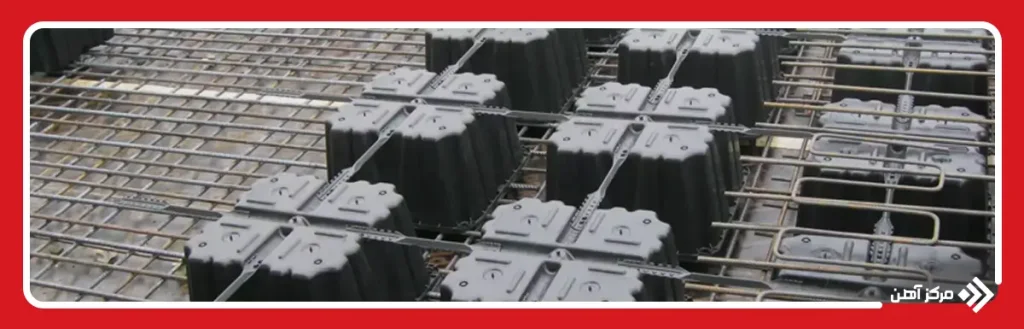

برای اجرای صحیح سیستم سقف یوبوت ابتدا نقشه سقف یوبوت تهیه می شود، سپس قالب ها و اجزای سقف یوبوت طبق دیتیل مشخص شده در جای خود قرار می گیرند. در ادامه آرماتورگذاری و بتن ریزی انجام می شود. هر یک از این مراحل باید به ترتیب و با دقت بالا پیش برود تا وزن سقف یوبوت و ضخامت سقف یوبوت مطابق استاندارد باقی بماند. مراحل کلی اجرای این سیستم به شرح زیر است:

مرحله اول: قالب بندی زیرین
ایجاد قالب های فلزی یا چوبی در زیر دال برای نگهداری موقت بتن تا زمان گیرش.

مرحله دوم: آرماتورگذاری پایین
نصب شبکه میلگردهای پایینی به عنوان اولین لایه مقاومتی.

مرحله سوم: چیدمان قالب های یوبوت
قرار دادن قالب های پلاستیکی توخالی در محل های تعیین شده بر اساس نقشه سقف یوبوت.

مرحله چهارم: نصب نگهدارنده ها و آرماتور بالا
برای ثابت ماندن قالب ها و تکمیل شبکه فولادی.

مرحله پنجم: بتن ریزی مرحله اول
پر کردن بخش زیرین قالب ها برای تثبیت کامل.

مرحله ششم: بتن ریزی مرحله دوم
پوشش کامل قالب ها و تکمیل ضخامت سقف یوبوت.

مرحله هفتم: عمل آوری بتن
مراقبت از بتن برای جلوگیری از ترک خوردگی و دستیابی به مقاومت نهایی.

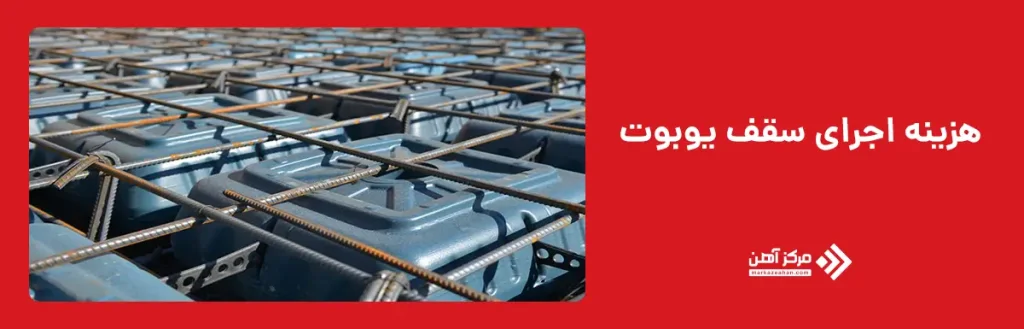

هزینه اجرای سقف یوبوت

هزینه اجرای سقف یوبوت به عوامل متعددی وابسته است و نمی توان آن را به صورت یک عدد ثابت در نظر گرفت. قیمت سقف یوبوت بر اساس نوع قالب ها، ضخامت سقف یوبوت، حداکثر دهانه سقف یوبوت و میزان مصرف میلگرد و بتن تعیین می شود. به عنوان مثال، در پروژه هایی که طراحی سقف یوبوت نیاز به دهانه های بزرگتر دارد، آرماتور بیشتری مصرف می شود و در نتیجه قیمت اجرای سقف یوبوت بالاتر خواهد بود. همچنین وزن سقف یوبوت و شکل سقف یوبوت می توانند بر میزان مصالح مصرفی و در نهایت بر هزینه تاثیر بگذارند. از دیگر عوامل موثر می توان به هزینه حمل و نقل قالب ها و تجهیزات، دستمزد نیروی متخصص و شرایط خاص کارگاه اشاره کرد.

برای درک بهتر هزینه اجرای سقف یوبوت می توان آن را با سقف های سنتی مقایسه کرد. هرچند قیمت اولیه قالب ها و اجرای آن بالاتر از دال های بتنی معمولی است، اما در بلندمدت به دلیل کاهش مصرف بتن و فولاد، کاهش وزن کلی سازه و صرفه جویی در ابعاد فونداسیون و ستون ها، هزینه کل پروژه بهینه می شود. به همین دلیل بسیاری از کارفرمایان هزینه سقف یوبوت را سرمایه گذاری بلندمدت می دانند نه یک هزینه اضافه. در نتیجه، بررسی دقیق اجزای سقف یوبوت و دیتیل سقف یوبوت در مرحله طراحی می تواند به برآورد دقیق تر هزینه کمک کند.

آیین نامه اجرایی سقف یوبوت

سیستم سقف یوبوت به دلیل ویژگی های خاص خود نیازمند رعایت دستورالعمل ها و آیین نامه های اجرایی دقیق است. آیین نامه های معتبر مانند ACI، آیین نامه بتن ایران (آبا) و آیین نامه های بین المللی طراحی بتن، به طور مستقیم در طراحی سقف یوبوت و دیتیل سقف یوبوت کاربرد دارند. این استانداردها مشخص می کنند که ضخامت سقف یوبوت باید چقدر باشد، چه میزان آرماتور در شبکه بالا و پایین لازم است، و حداکثر دهانه سقف یوبوت تا چه اندازه مجاز است. رعایت این ضوابط برای جلوگیری از بروز معایب سقف یوبوت مانند ترک خوردگی یا تغییر شکل های غیرمجاز الزامی است.

همچنین در آیین نامه اجرایی سقف یوبوت بر استفاده از مصالح استاندارد تاکید شده است. کیفیت بتن، مقاومت میلگردها و حتی شکل قالب های یوبوت باید مطابق با استانداردهای تایید شده باشد. در غیر این صورت هزینه اجرای سقف یوبوت افزایش یافته و در عین حال ایمنی سازه به خطر می افتد. در ایران، علاوه بر استفاده از آیین نامه بتن ایران، دستورالعمل های شرکت های تولیدکننده قالب یوبوت نیز مبنای اجرا قرار می گیرد. این دستورالعمل ها شامل نقشه سقف یوبوت، نحوه چیدمان قالب ها و نحوه بتن ریزی در دو مرحله هستند. به طور کلی، پایبندی به آیین نامه های اجرایی یکی از الزامات اصلی سیستم سقف های یوبوت است و تضمین کننده کیفیت و دوام نهایی سازه به شمار می رود.

مزایا و معایب سقف یوبوت

سیستم سقف یوبوت مانند هر فناوری مدرن در ساختمان سازی، دارای نقاط قوت و ضعف خاص خود است. شناخت این موارد به تصمیم گیری درست در انتخاب نوع سقف و بهینه سازی هزینه سقف یوبوت کمک می کند.

مزایا	معایب
کاهش بار مرده سازه و در نتیجه صرفه جویی در ابعاد ستون و فونداسیون	هزینه اولیه بالاتر نسبت به سقف های سنتی
امکان عبور راحت تاسیسات بدون نیاز به تخریب یا تغییر سازه	نیاز به نیروی متخصص برای اجرا و نظارت
افزایش ارتفاع مفید طبقات به دلیل کاهش ضخامت سقف یوبوت	حساسیت بالا در هنگام بتن ریزی برای جلوگیری از جابجایی قالب ها
بهبود شرایط آکوستیکی به دلیل وجود فضای خالی بین قالب ها	در برخی پروژه ها محدودیت در تامین قالب های استاندارد وجود دارد
کاهش اثرات زیست محیطی به واسطه مصرف کمتر بتن و فولاد	در پروژه های کوچک، اختلاف قیمت اجرای سقف یوبوت با روش های سنتی توجیه پذیر نیست

جمع بندی

سقف یوبوت یک سیستم نوین دال بتنی است که با استفاده از قالب های پلاستیکی توخالی، وزن سقف یوبوت را کاهش داده و امکان اجرای دهانه های بزرگتر را فراهم می کند. طراحی سقف یوبوت به گونه ای است که علاوه بر صرفه جویی در مصرف بتن و فولاد، موجب افزایش ارتفاع مفید طبقات و بهبود عملکرد لرزه ای سازه می شود. حداکثر دهانه سقف یوبوت می تواند تا بیش از ۱۵ متر نیز برسد و همین موضوع باعث کاربرد گسترده آن در ساختمان های تجاری، اداری، پارکینگ های طبقاتی و پروژه های بزرگ مقیاس شده است.

هزینه اجرای سقف یوبوت اگرچه در ابتدا بیشتر از روش های سنتی است، اما با کاهش ابعاد ستون ها و فونداسیون و مصرف کمتر مصالح، در بلندمدت مقرون به صرفه خواهد بود. اجزای سقف یوبوت شامل قالب ها، آرماتورها، بتن و نگهدارنده ها است که با رعایت دیتیل سقف یوبوت و آیین نامه های اجرایی استاندارد، یک سیستم مقاوم، سبک و کارآمد ایجاد می کنند. به طور کلی، مزایای سقف یوبوت همچون کاهش بار مرده، افزایش انعطاف معماری و صرفه جویی در مصالح، بر معایب سقف یوبوت مانند هزینه اولیه بیشتر و نیاز به نیروی متخصص غلبه کرده و این سیستم را به انتخابی ایده آل در پروژه های مدرن تبدیل کرده است.
