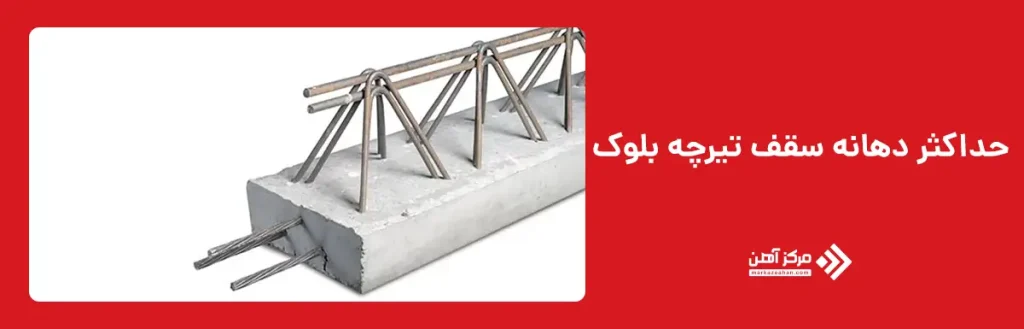

سقف تیرچه بلوک یکی از رایج ترین و پرکاربردترین انواع سقف در ساختمان سازی است که به دلیل استحکام بالا، هزینه مقرون به صرفه و اجرای ساده، محبوبیت زیادی دارد. یکی از مهم ترین فاکتورها در طراحی این نوع سقف، حداکثر دهانه سقف تیرچه بلوک است که بر اساس عوامل مختلفی تعیین می شود. دانستن پاسخ این پرسش که تیرچه کرومیت تا چند متر جواب میده برای مهندسان و پیمانکاران اهمیت دارد، زیرا نقش اساسی در استحکام و ایمنی سازه ایفا می کند.
در اجرای سقف تیرچه بلوک، توجه به طراحی صحیح و رعایت اصول فنی نقش مهمی در افزایش ایمنی و دوام سازه دارد. حداکثر دهانه سقف تیرچه بلوک معمولاً بر اساس نوع تیرچه، ضخامت بتن و فاصله تیرچه ها در سقف تیرچه بلوک تعیین می شود. در پروژه های معمول، حداکثر عرض سقف بدون ستون بین ۶ تا ۸ متر است و در صورت نیاز به دهانه های بیشتر باید از تیر کمکی یا تیرچه پیش تنیده استفاده شود. برای اطمینان از ایمنی، مهندسان معمولاً از جدول دهانه تیرچه جهت تعیین فاصله مجاز و میزان تحمل بار سقف تیرچه بلوک بهره می برند. همچنین، ضخامت سقف تیرچه بلوک معمولاً بین ۲۵ تا ۳۰ سانتی متر است که با افزایش دهانه، باید این ضخامت و مقاومت مصالح متناسب با بار وارده تنظیم شود. رعایت این اصول در اجرای سقف تیرچه بلوک موجب عملکرد بهینه و جلوگیری از خیز یا ترک در سقف خواهد شد. در این مقاله به بررسی حداکثر دهانه مجاز، عوامل تأثیرگذار بر آن و روش های افزایش این مقدار می پردازیم.
دهانه سقف تیرچه بلوک به فاصله بین دو تکیه گاه اصلی می گویند که تیرچه ها بر روی آن قرار می گیرند. این مقدار نقش مهمی در طراحی سازه ایفا می کند و باید مطابق با استانداردهای مهندسی و مقررات ساختمانی تعیین شود. در حالت کلی، حداکثر دهانه سقف تیرچه بلوک به ضخامت تیرچه ها، نوع بتن مصرفی، فاصله بین تیرچه ها و میزان بار وارده بر سقف بستگی دارد. استفاده از مواد با کیفیت و رعایت اصول مهندسی می تواند به بهبود عملکرد و افزایش دوام سقف کمک کند.

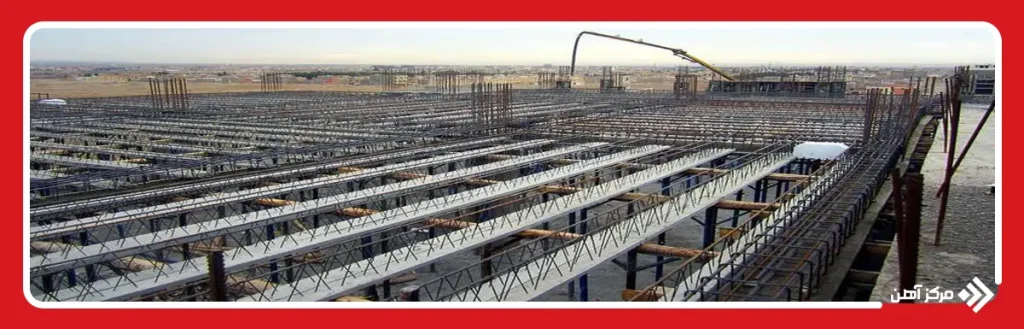

انتخاب مصالح مناسب تاثیر مستقیمی بر میزان مقاومت و پایداری سقف دارد. تیرچه ها، بلوک ها، بتن و میلگرد از مهم ترین اجزای تشکیل دهنده سقف تیرچه بلوک هستند که هر کدام نقش خاصی در تعیین حداکثر دهانه دارند. برای مثال، استفاده از تیرچه های پیش تنیده به دلیل مقاومت بالاتر، امکان اجرای دهانه های بلندتر را فراهم می کند. همچنین، نوع و کیفیت بتن مصرفی در پوشش سقف، بر میزان استحکام و دوام سازه تاثیرگذار است. بتن های با مقاومت بالا، ظرفیت تحمل بار بیشتری داشته و در برابر ترک خوردگی مقاوم تر هستند.
در طراحی سقف تیرچه بلوک، تعیین حداکثر فاصله ستون ها در سقف تیرچه بلوک و محاسبه دقیق بار مرده سقف تیرچه بلوک و حداکثر بار زنده سقف تیرچه بلوک اهمیت زیادی دارد. به طور معمول، تیرچه تا حدود 6 تا ۸ متر جواب می دهد و این مقدار بسته به حداکثر طول تیرچه بتنی و نوع مصالح مصرفی متغیر است. در شرایط خاص و با استفاده از تیرچه های پیش تنیده یا تیر میانی کمکی، می توان دهانه را تا حدود ۱۰ متر نیز افزایش داد. تحمل بار سقف تیرچه بلوک به ضخامت بتن، مقاومت میلگردها و اندازه بلوک سقفی تیرچه بستگی دارد. به طور میانگین، فاصله بین تیرچه ها حدود ۵۰ تا ۶۰ سانتی متر است تا بار به صورت یکنواخت توزیع شود. رعایت این فاصله و انتخاب بلوک های سبک تر موجب کاهش وزن مرده و افزایش کارایی سقف می شود. در نهایت، حداکثر دهانه مجاز سقف تیرچه بلوک بر اساس طراحی مهندسی، معمولاً بین ۶٫۵ تا ۸ متر توصیه می شود تا ایمنی، پایداری و دوام سازه تضمین گردد. بنابراین اگر بپرسیم تیرچه بلوک تا چند متر جواب میدهد؟ باید گفت که این مقدار معمولاً بین ۶ تا ۸ متر متغیر است.
بلوک های مورد استفاده در سقف نیز در تعیین دهانه سقف اهمیت زیادی دارند. بلوک های سبک مانند پلی استایرن باعث کاهش بار مرده سقف می شود و امکان افزایش طول دهانه را فراهم می کنند، در حالی که بلوک های سیمانی وزن بیشتری دارد و ممکن است نیاز به تیرچه های قوی تر داشته باشند. علاوه بر این، نوع و مقدار میلگرد استفاده شده در ساختار سقف، استحکام کلی آن را تعیین می کند. میلگردهایی با مقاومت بالا باعث افزایش پایداری سقف و امکان اجرای دهانه های بزرگ تر می شوند. بنابراین، انتخاب صحیح مصالح، علاوه بر افزایش استحکام سقف، می تواند تاثیر مستقیمی بر کاهش هزینه های اجرایی داشته باشد.
در تعیین حداکثر دهانه سقف تیرچه بلوک، نوع تیرچه نقش بسیار مهمی دارد. برای تیرچه های بتنی معمولی، حداکثر طول تیرچه حدود ۷ متر است و معمولاً تیرچه تا حدود ۶٫۵ تا ۷ متر جواب می دهد. اما در تیرچه های کرومیت، به دلیل وجود تیر فولادی و مقاومت خمشی بالاتر، می توان دهانه هایی تا ۹ یا حتی ۱۰ متر نیز اجرا کرد. همچنین، فاصله بین دو تیرچه بتنی معمولاً ۵۰ سانتی متر در نظر گرفته می شود تا توزیع بار به صورت یکنواخت انجام شود. در طراحی، توجه به میزان تحمل بار سقف تیرچه بلوک و میزان تحمل وزن سقف اهمیت دارد؛ زیرا انتخاب نادرست ابعاد و مصالح می تواند موجب خیز یا ترک خوردگی شود. ارتفاع سقف تیرچه بلوک معمولاً بین ۲۵ تا ۳۰ سانتی متر است و افزایش آن می تواند مقاومت خمشی تیرچه را بیشتر کند. در پروژه های بزرگ، بررسی حداکثر طول دهانه سقف تیرچه بلوک باید با نرم افزارهای سازه ای و بر اساس استانداردهای آیین نامه ای انجام شود.
از سوی دیگر، در تیرچه های یونولیتی، به دلیل وزن کم بلوک ها، میزان تحمل بار سقف تیرچه یونولیت در برابر بار زنده کاهش می یابد، ولی وزن کل سازه کمتر و بهره وری مصالح بیشتر می شود. در این حالت، حداکثر عرض سقف بدون ستون می تواند تا حدود ۸ متر افزایش یابد. در محاسبه قیمت هر متر مربع سقف تیرچه بلوک، عواملی مانند نوع تیرچه (بتنی یا کرومیت)، کیفیت بتن، و طول تیرچه بتنی تأثیرگذارند. تیرچه های کرومیت به دلیل سرعت بالای اجرا و حذف شمع بندی (کاهش فاصله جکها در سقف تیرچه بلوک) معمولاً هزینه اولیه بالاتری دارند اما در مجموع اقتصادی تر هستند. فاصله استاندارد تیرچه سقف و اندازه تیرچه بلوک سقفی نیز باید بر اساس میزان بار مرده و میزان تحمل بار سقف بتنی تعیین شود تا پایداری و دوام سازه تضمین گردد. به طور کلی، تیرچه تا چند متر جواب میدهد؟ بستگی به نوع تیر، کیفیت بتن و شرایط بارگذاری دارد.
حداکثر دهانه سقف تیرچه بلوک یکی از مهم ترین نکاتی است که در طراحی و اجرای ساختمان باید در نظر داشت. در پاسخ به این پرسش که تیرچه بتنی تا چند متر جواب میدهد، می توان گفت حدود ۶ تا 8 متر دهانه مجاز دارد. این مقدار به عوامل مختلفی مانند نوع مصالح، روش ساخت و میزان بارهای وارده بستگی دارد. انتخاب تیرچه مناسب، استفاده از میلگردهای استاندارد و رعایت اصول مهندسی، همگی در تعیین حداکثر دهانه سقف تأثیرگذارند. اگر این عوامل به درستی محاسبه و اجرا نشوند، ممکن است سقف دچار افتادگی یا ترک خوردگی شود که در بلند مدت مشکلات سازه ای ایجاد می کند.
حداکثر دهانه تیرچه بلوک در انواع سقف ها به عوامل متعددی از جمله: نوع مصالح، ضخامت بتن، نحوه اجرا و میزان بارهای وارده بستگی دارد. در سقف های تیرچه بلوک معمولی، دهانه معمولاً تا ۵ متر قابل اجرا است، اما در سقف هایی که از تیرچه های پیش تنیده (تقویت شده) به کار می رود، این مقدار می تواند به ۷ متر یا بیشتر نیز برسد. در مقایسه با سقف های دال بتنی، سقف تیرچه بلوک اقتصادی تر بوده و اجرای آن سریع تر انجام می شود، اما برای دهانه های بسیار بلند، ممکن است نیاز به تقویت بیشتر داشته باشد.
در مقابل، سقف های کامپوزیت و تیرچه کرومیت قابلیت پوشش دهی دهانه های بیشتری را فراهم می کنند و از این نظر گزینه ای مناسب برای ساختمان هایی با فضاهای باز بزرگ محسوب می شوند. از طرفی، سقف های تیرچه بلوک نسبت به برخی از انواع سقف های فلزی هزینه پایین تری دارند، اما به دلیل نیاز به نگهداری و کیفیت بالای اجرا، استفاده از آن ها باید با دقت صورت گیرد. در انتخاب نوع سقف مناسب، علاوه بر مشخصات فنی، فاکتورهایی مانند قیمت آهن و هزینه کلی پروژه نیز تاثیرگذار هستند. در عمل، تیرچه تا چند متر جواب میده؟ باید گفت به طراحی مهندسی و کیفیت اجرای سقف بستگی دارد.
| نوع سقف | حداکثر دهانه قابل اجرا (متر) | ویژگی ها | مزایا | معایب |
|---|---|---|---|---|
| تیرچه بلوک معمولی | ۵ تا ۶ | استفاده از بلوک سیمانی یا سفالی | اقتصادی، اجرای ساده | محدودیت در دهانه های بلند |
| تیرچه پیش تنیده | ۷ تا ۱۰ | تیرچه های مقاوم تر و کاهش وزن سقف | کاهش مصرف بتن و میلگرد، دهانه بیشتر | نیاز به تجهیزات خاص در تولید |
| تیرچه کرومیت | ۸ تا ۱۲ | ترکیب تیرچه فولادی و بتن | بدون نیاز به شمع بندی، اجرای سریع | هزینه بیشتر نسبت به معمولی |
| سقف کامپوزیت | ۱۰ تا ۱۵ | ترکیب ورق فولادی، بتن و تیر فلزی | استحکام بالا، مناسب برای ساختمان های مرتفع | نیاز به محاسبات دقیق و اجرای تخصصی |
| دال بتنی دوطرفه | ۸ تا ۱۲ | ضخامت بیشتر و توزیع بار بهتر | مقاومت زیاد در برابر زلزله | وزن بالا، هزینه اجرای بیشتر |
در طراحی و اجرای دهانه های بزرگ، کنترل شکم دادن سقف تیرچه بلوک اهمیت زیادی دارد. این پدیده معمولاً در اثر افزایش حداکثر دهانه سقف تیرچه بلوک یا کاهش سختی تیرچه ها رخ می دهد. به طور معمول، تیرچه بتنی تا حدود ۶ تا ۷ متر جواب می دهد و در دهانه های بزرگ تر باید از تیر میانی کمکی یا تیرچه پیش تنیده استفاده کرد. همچنین، رعایت فاصله بین تیرچه های سقف و انتخاب صحیح نوع بلوک در کاهش خیز مؤثر است.
بر اساس آیین نامه ها، فاصله هر تیرچه چقدر است؟ این فاصله بستگی به نوع بلوک دارد اما معمولاً بین ۵۰ تا ۶۰ سانتی متر در نظر گرفته می شود. برای دهانه های بیشتر از ۸ متر، بررسی دقیق جدول بار مرده سقف تیرچه بلوک ضروری است تا بارهای مرده و زنده سقف به درستی برآورد و ایمنی سازه تضمین شود.
در ساختمان هایی که حداکثر عرض سقف بدون ستون زیاد است، باید توجه ویژه ای به فاصله تیرچه بلوک و سختی بتن مصرفی داشت. حداکثر دهانه تیر بتنی معمولاً بین ۷ تا ۹ متر است، اما در صورت اجرای نادرست شمع بندی یا بتن ریزی غیر اصولی، احتمال خیز یا شکست وجود دارد. مهندسان سازه برای جلوگیری از تغییر شکل های ناخواسته، فاصله بین تیرچه ها در سقف تیرچه بلوک را متناسب با بار طراحی انتخاب می کنند تا توزیع نیروها یکنواخت باشد. در نهایت، رعایت استانداردهای فاصله، ضخامت بتن و کنترل خیز، باعث افزایش دوام و ایمنی سقف در برابر بارگذاری های متمرکز و طولانی مدت می شود.

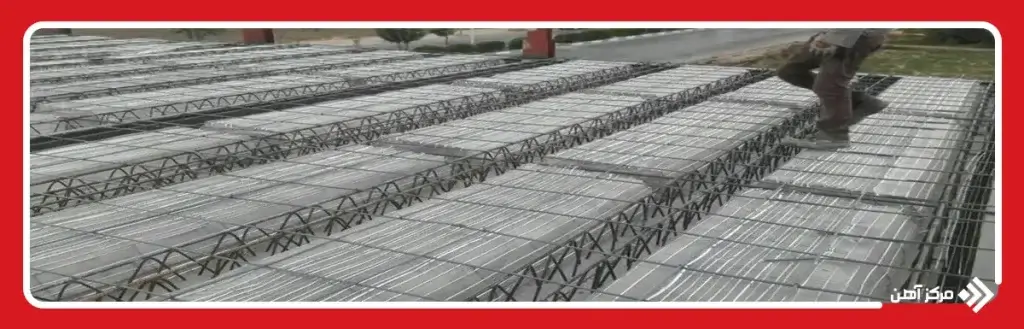

در طراحی سقف های تیرچه بلوک، رعایت استانداردهای ملی و بین المللی اهمیت زیادی دارد. این استانداردها مشخص می کنند که برای هر نوع بارگذاری و شرایط سازه ای، چه میزان فاصله ای بین تکیه گاه ها مجاز است. مهندسان باید از آیین نامه های موجود استفاده کرده و کنترل های لازم را برای جلوگیری از تغییر شکل یا شکست سقف انجام دهند. در پروژه هایی که نیاز به دهانه های طولانی دارند، استفاده از روش های تقویت کننده و حداکثر طول دهانه سقف تیرچه بلوک پیشنهاد می شود.
در اجرای سقف تیرچه بلوک، رعایت فاصله تیرچه ها از هم یکی از الزامات اصلی آیین نامه ای است و معمولاً بین ۵۰ تا ۶۰ سانتی متر در نظر گرفته می شود تا انتقال بار به صورت یکنواخت انجام گیرد. در ساختمان های بنایی، به دلیل محدودیت در مقاومت دیوارها، حداکثر طول تیرچه در ساختمان بنایی نباید از ۴٫۵ تا ۵ متر تجاوز کند. در مقابل، در سازه های بتن آرمه، حداکثر طول مجاز تیرچه بتنی می تواند تا حدود ۷ متر افزایش یابد. برای فضاهای بزرگ تر، استفاده از تیرچه های فلزی گزینه مناسبی است؛ زیرا تیرچه فلزی تا حدود ۱۰ متر جواب می دهد و بدون نیاز به شمع بندی قابل اجرا است. بنابراین، پاسخ به پرسش «حداکثر دهانه سقف تیرچه بلوک چقدر است؟» بسته به نوع تیرچه، شرایط بارگذاری و حداکثر عرض سقف بدون ستون متغیر بوده و معمولاً بین ۶ تا ۸ متر توصیه می شود تا پایداری و ایمنی سازه به طور کامل تأمین گردد.
جمع بندی
تیرچه فلزی تا چند متر جواب میدهد؟ حداکثر دهانه سقف تیرچه بلوک به عوامل متعددی از جمله جنس و ضخامت تیرچه، بارهای وارده، نوع بلوک و کیفیت اجرا بستگی دارد. رعایت استانداردهای طراحی، استفاده از مصالح مناسب و اجرای صحیح سقف، تاثیر مستقیمی بر عملکرد و دوام آن خواهد داشت. با بهره گیری از روش های تقویت کننده می توان دهانه های بیشتری را اجرا کرد و استحکام سازه را افزایش داد.
انتخاب صحیح نوع تیرچه و طراحی اصولی، نقش کلیدی در عملکرد سازه دارد. به طور کلی، حداکثر طول تیرچه بلوک در حالت معمول بین ۶ تا ۷ متر است، اما در صورت استفاده از تیرچه های مقاوم تر یا سیستم های ترکیبی، می توان این مقدار را افزایش داد. برای مثال، تیرچه فلزی تا حدود ۱۰ متر جواب می دهد و گزینه ای مناسب برای دهانه های بلند محسوب می شود. همچنین، تیرچه کرومیت تا حدود ۱۲ متر جواب می دهد و با حذف نیاز به شمع بندی، اجرای سریع تر و اقتصادی تری را فراهم می کند. در نهایت، بررسی دقیق میزان تحمل وزن سقف تیرچه بلوک و انطباق آن با نوع تیرچه، بتن و بارهای وارده، تضمین کننده ایمنی، دوام و عملکرد بهینه سقف در طول عمر مفید ساختمان خواهد بود.
سوالات متداول
برای افزایش طول دهانه سقف تیرچه بلوک، می توان از تیرچه های تقویت شده، بتن با مقاومت بالا، استفاده از تیرهای کمکی و رعایت اصول مهندسی در طراحی به کار برد.
حداکثر دهانه مجاز سقف تیرچه بلوک معمولاً بین ۷ تا ۸ متر است، اما برای کنترل خیز و لرزش، در عمل توصیه می شود دهانه بیش از ۶٫۵ متر نباشد مگر با تمهیدات خاص (تیر کمکی یا تیرچه پیش تنیده).
به طور معمول خیر، سقف تیرچه بلوک برای دهانه های بیش از ۸ متر مناسب نیست. اما در صورت استفاده از تیرچه های پیش تنیده، تیر میانی کمکی یا دال بتنی درجا در بخش میانی، می توان دهانه را تا حدود ۱۰ متر افزایش داد؛ البته با طراحی ویژه و تأیید مهندس محاسب.
برای کنترل خیز سقف تیرچه بلوک، باید تیرچه ها با سختی مناسب و عمق کافی طراحی شوند و در هنگام بتن ریزی، شمع بندی اصولی و اعمال خیز منفی (پیش خیز) به درستی اجرا شود.
