راهنمای عایق کاری لوله های آب در ساختمان

عایق کاری لوله آب یکی از اقدامات ضروری برای کاهش اتلاف انرژی، جلوگیری از تعریق سطح لوله و محافظت شبکه لوله کشی در برابر تغییرات دما است. لوله آب گرم بدون عایق، بخشی از حرارت خود را پیش از رسیدن آب به شیر مصرف از دست می دهد و زمان انتظار برای دریافت آب گرم بیشتر می شود. لوله آب سرد نیز در فضای گرم و مرطوب می تواند به دمایی پایین تر از نقطه شبنم برسد و قطرات آب روی سطح آن تشکیل شوند. این رطوبت ممکن است به دیوار، سقف کاذب، کف یا تجهیزات مجاور آسیب برساند. همان طور که تغییر قیمت آهن بر هزینه لوله ها، بست ها و روکش های فلزی اثر می گذارد، نوع و ضخامت عایق نیز باید از ابتدا در برآورد تاسیسات دیده شود.

انتخاب عایق باید بر اساس دمای آب، قطر و جنس لوله، محل عبور، رطوبت محیط، تابش خورشید و احتمال ضربه انجام شود. عایق کاری لوله های آب گرم بیشتر با هدف کاهش انتقال حرارت و حفظ دمای آب انجام می شود، اما در عایق کاری لوله های آب سرد، پیوستگی لایه عایق و جلوگیری از نفوذ بخار اهمیت بیشتری دارد. لوله های روکار به محافظت در برابر نور، رطوبت و آسیب مکانیکی نیاز دارند و لوله های توکار باید پیش از بسته شدن دیوار یا کف، از نظر نشتی و سلامت درزهای عایق بررسی شوند. در زمان مقایسه هزینه ها، فقط قیمت عایق ایزوهم یا هر محصول دیگر نباید معیار باشد؛ ضریب انتقال حرارت، مقاومت در برابر رطوبت، دوام، کیفیت چسب و مهارت اجرا نیز مهم هستند. این مقاله مرکزآهن روش های مناسب برای لوله سرد، گرم، روکار و توکار را توضیح می دهد و اصولی را بررسی می کند که از افت عملکرد عایق جلوگیری می کنند.

عایق کاری لوله آب چیست؟

عایق کاری لوله آب یعنی پوشاندن سطح خارجی لوله و اتصالات با ماده ای که انتقال گرما، نفوذ بخار آب یا تاثیر شرایط محیط را کاهش دهد. این پوشش با توجه به کاربرد می تواند از فوم های سلول بسته، عایق های الیافی، روکش های محافظ و قطعات پیش ساخته لوله ای تشکیل شود. هدف در لوله گرم، کم کردن خروج حرارت و در لوله سرد، بالا نگه داشتن دمای سطح خارجی عایق نسبت به نقطه شبنم محیط است. عایق باید با قطر بیرونی لوله هماهنگ باشد و بدون فاصله اضافی روی آن قرار گیرد. در بخش های بیرونی یا در معرض ضربه، ممکن است عایق کاری فلزی به صورت نصب روکش آلومینیومی یا ورق مناسب روی لایه عایق انجام شود. این روکش، عایق حرارتی اصلی نیست و بیشتر از ماده عایق در برابر باران، نور و آسیب مکانیکی محافظت می کند.

کیفیت عایق کاری لوله های آب ساختمان به پیوستگی پوشش وابسته است. اگر درز طولی، زانو، سه راهی، شیر، بست یا محل عبور از دیوار بدون پوشش بماند، همان قسمت می تواند به نقطه اتلاف حرارت یا تشکیل رطوبت تبدیل شود. در لوله سرد، ورود بخار به زیر عایق باعث خیس شدن و افت کارایی می شود؛ به همین دلیل درزها باید با چسب و نوار سازگار بسته شوند. عایق الاستومری به دلیل ساختار سلول بسته و امکان اجرای لوله ای یا رولی، در بسیاری از شبکه های آب سرد و گرم استفاده می شود، اما ضخامت آن باید با دمای سیال و شرایط محیط تعیین گردد. عایق های الیافی نیز می توانند برای لوله گرم مناسب باشند، ولی در محیط مرطوب به پوشش بخاربند و روکش محافظ نیاز دارند. بنابراین پاسخ به پرسش عایق کاری لوله آب چیست، فقط نام بردن یک محصول نیست؛ بلکه انتخاب سیستم شامل عایق، چسب، درزبندی، روکش و اجرای صحیح است.

روش های عایق کاری لوله های آب

روش های عایق کاری لوله های آب باید بر اساس دمای آب، جنس لوله، محل نصب و میزان رطوبت محیط انتخاب شوند. یکی از روش های رایج، استفاده از عایق های لوله ای پیش ساخته است. این عایق ها دارای شکاف طولی هستند و پس از قرار گرفتن روی لوله، درز آنها با چسب مخصوص بسته می شود. عایق های الاستومری، پلی اتیلن و برخی فوم های سلول بسته در این گروه قرار می گیرند. این روش برای مسیرهای مستقیم و لوله هایی که دسترسی مناسبی دارند، سرعت اجرای بالایی دارد.

روش دیگر، استفاده از عایق رولی است. عایق رولی بیشتر برای لوله های بزرگ، شیرها، زانوها، سه راهی ها و نقاطی مناسب است که پوشاندن آنها با عایق لوله ای دشوار است. در این روش، عایق به اندازه مناسب برش داده می شود و بدون ایجاد فاصله دور سطح قرار می گیرد. درزها باید با چسب یا نوار سازگار بسته شوند. برای لوله آب سرد، باز ماندن کوچک ترین درز می تواند مسیر ورود بخار و تشکیل رطوبت باشد.

در محیط بیرونی یا محل های در معرض ضربه، پس از نصب عایق حرارتی از روکش محافظ استفاده می شود. روکش آلومینیومی، ورق گالوانیزه یا پوشش مقاوم در برابر شرایط جوی می تواند از عایق محافظت کند. در مسیرهای توکار نیز ابتدا لوله آزمایش نشتی می شود و سپس عایق اجرا می گردد. روش مناسب زمانی انتخاب شده است که همه لوله، اتصالات، شیرها، بست ها و محل عبور از دیوار به صورت پیوسته پوشانده شوند.

عایق کاری لوله آب سرد

عایق کاری لوله آب سرد بیشتر با هدف جلوگیری از تعریق، نم زدگی و انتقال گرمای محیط به آب انجام می شود. زمانی که دمای سطح لوله از نقطه شبنم هوای اطراف پایین تر باشد، بخار موجود در هوا روی لوله به قطره آب تبدیل می شود. این قطرات ممکن است روی سقف کاذب، دیوار، کف، کابل ها یا تجهیزات دیگر بریزند و باعث ایجاد لکه، کپک، خوردگی و خرابی مصالح شوند. به همین دلیل، عایق کاری لوله های آب سرد باید یک پوشش پیوسته و مقاوم در برابر نفوذ بخار ایجاد کند.

عایق های سلول بسته معمولا برای این کاربرد مناسب هستند، زیرا آب و بخار را کمتر از عایق های الیافی جذب می کنند. ضخامت عایق باید با دمای آب، رطوبت نسبی، دمای محیط و قطر لوله هماهنگ باشد. در فضای گرم و مرطوب، عایق نازک ممکن است نتواند دمای سطح را بالاتر از نقطه شبنم نگه دارد و تعریق روی خود عایق ظاهر شود.

درز طولی، محل اتصال دو قطعه، زانوها، شیرها و بست ها باید کاملا درزبندی شوند. عبور بست فلزی از میان عایق یا فشرده شدن بیش از حد آن می تواند یک پل حرارتی ایجاد کند. سطح لوله نیز پیش از اجرا باید خشک، تمیز و بدون نشتی باشد. اگر عایق در فضای باز نصب می شود، به روکش مقاوم در برابر نور خورشید و بارندگی نیاز دارد. کنترل نهایی باید پیش از بستن سقف یا دیوار انجام شود.

عایق کاری لوله آب گرم

عایق کاری لوله آب گرم با هدف کاهش اتلاف حرارت، حفظ دمای آب و کوتاه شدن زمان انتظار مصرف کننده انجام می شود. وقتی لوله بدون عایق از موتورخانه، رایزر، سقف کاذب یا فضای سرد عبور کند، بخشی از حرارت آب به محیط منتقل می شود. در نتیجه، آب سردتر به شیر مصرف می رسد و برای رسیدن آب گرم، مقدار بیشتری آب هدر می رود. عایق مناسب می تواند این تبادل حرارتی را کاهش دهد و مصرف انرژی سامانه آب گرم را محدود کند.

برای انتخاب عایق باید حداکثر دمای کاری لوله و مقاومت حرارتی محصول بررسی شود. عایقی که برای دمای پایین ساخته شده است، ممکن است در تماس طولانی با لوله داغ تغییر شکل دهد، جمع شود یا اتصال خود را از دست بدهد. عایق های الاستومری مقاوم به دما، پشم سنگ لوله ای و برخی عایق های الیافی روکش دار از گزینه های قابل استفاده هستند. انتخاب نهایی به دمای آب، محل نصب، خطر رطوبت و شرایط آتش سوزی ساختمان بستگی دارد.

ضخامت عایق باید در تمام مسیر یکنواخت باشد و زانوها، فلنج ها، شیرها و اتصالات نیز پوشانده شوند. فشرده کردن عایق الیافی، مقاومت حرارتی آن را کاهش می دهد. در محیط مرطوب، عایق باید روکش مناسب داشته باشد و در فضای باز نیز به محافظ در برابر باران و نور نیاز دارد. پیش از اجرا، نشتی لوله و اتصالات باید بررسی شود؛ زیرا تعمیر لوله پس از پوشاندن کامل عایق دشوارتر خواهد بود.

عایق کاری لوله آب روکار

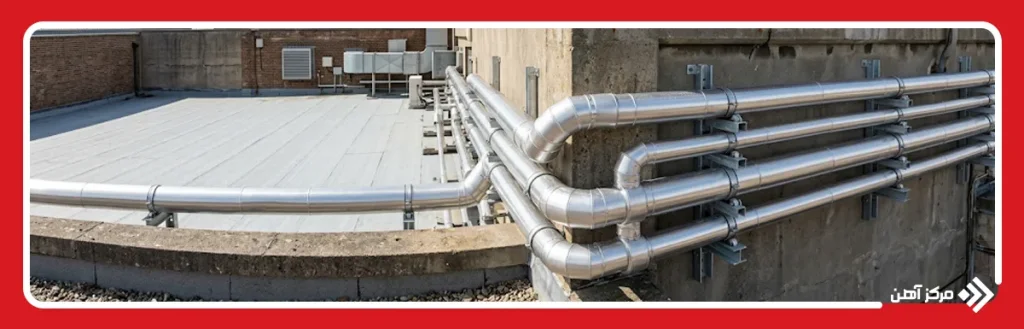

عایق کاری لوله آب روکار باید علاوه بر کنترل انتقال حرارت، از لوله و عایق در برابر نور خورشید، باران، ضربه و آلودگی نیز محافظت کند. لوله های روکار معمولا در موتورخانه، پارکینگ، پشت بام، حیاط، رایزر باز یا مسیرهای صنعتی دیده می شوند و به دلیل در دسترس بودن، بیشتر از لوله های توکار در معرض آسیب مکانیکی قرار دارند. پیش از نصب عایق، سطح لوله باید تمیز، خشک و بدون نشتی باشد. اگر لوله فلزی زنگ زده باشد، ابتدا باید خوردگی برطرف و پوشش ضد زنگ مناسب اجرا شود.

برای لوله های آب سرد، عایق سلول بسته و درزبندی کامل اهمیت دارد تا بخار هوا به سطح سرد لوله نرسد. در لوله های آب گرم نیز ضخامت و مقاومت حرارتی عایق باید با دمای کار هماهنگ باشد. زانوها، سه راهی ها، شیرها، فلنج ها و محل بست ها نباید بدون پوشش باقی بمانند. در فضای باز، عایق باید با روکش مقاوم در برابر اشعه خورشید و بارندگی محافظت شود. روکش آلومینیومی یا ورق مناسب می تواند از پارگی و فرسودگی عایق جلوگیری کند، اما تمام درزهای روکش نیز باید طوری اجرا شوند که آب به زیر آن نفوذ نکند.

در مسیرهای قابل دسترس، بهتر است بخش های نزدیک شیر و تجهیزات به صورت بازشو اجرا شوند تا تعمیر و بازرسی آسان باشد. بست ها نیز نباید عایق را بیش از حد فشرده کنند. پس از پایان کار، پیوستگی پوشش، سلامت روکش و نبود نقاط خالی باید بررسی شود.

عایق کاری لوله آب توکار

عایق کاری لوله آب توکار باید پیش از بسته شدن شیار دیوار، کف یا سقف کاذب به طور کامل بررسی شود، زیرا پس از پوشاندن مسیر، تعمیر و اصلاح بسیار دشوارتر خواهد بود. ابتدا شبکه لوله کشی باید تحت آزمایش نشتی قرار گیرد و همه اتصالات، زانوها و محل تغییر مسیر کنترل شوند. نصب عایق روی لوله ای که نشتی دارد یا سطح آن خیس است، باعث پنهان ماندن مشکل و آسیب بعدی به دیوار و کف می شود. عایق نیز باید متناسب با قطر لوله انتخاب شود و بدون کشیدگی یا فضای خالی روی آن قرار گیرد.

در لوله آب سرد، درزهای عایق باید کاملا بسته شوند تا بخار آب از مسیر اتصال ها وارد نشود. نفوذ بخار می تواند در زیر عایق رطوبت ایجاد کند و باعث نم زدگی، کپک یا خوردگی لوله فلزی شود. در لوله آب گرم، عایق باید مقاومت دمایی کافی داشته باشد و در برابر فشار مصالح اطراف تغییر شکل ندهد. عبور لوله از دیوار یا کف نیز باید با غلاف مناسب انجام شود تا حرکت حرارتی لوله به عایق و مصالح آسیب نزند.

عایق نباید هنگام گچ کاری، سیمان کاری یا پر کردن شیار فشرده و پاره شود. استفاده از ملات به عنوان جایگزین عایق نیز درست نیست، زیرا ملات انتقال حرارت را متوقف نمی کند. پیش از پوشاندن مسیر، بهتر است از تمام بخش ها عکس گرفته و محل لوله ها ثبت شود. کنترل نهایی باید شامل سلامت درزها، ضخامت یکنواخت، نبود شکستگی و مناسب بودن فاصله لوله گرم و سرد باشد.

اصول اجرای عایق کاری لوله آب

اصول اجرای عایق کاری لوله آب از انتخاب محصول مناسب آغاز می شود و تا کنترل نهایی پس از نصب ادامه دارد. نخست باید دمای آب، قطر لوله، جنس لوله، محل عبور، رطوبت محیط و احتمال تماس با نور یا ضربه مشخص شوند. سپس نوع و ضخامت عایق بر اساس این شرایط انتخاب گردد. استفاده از یک ضخامت ثابت برای همه مسیرها همیشه درست نیست، زیرا لوله آب سرد در محیط مرطوب و لوله آب گرم در موتورخانه نیازهای متفاوتی دارند.

پیش از اجرا، لوله باید خشک، تمیز، بدون زنگ فعال و بدون نشتی باشد. عایق لوله ای باید با قطر بیرونی لوله هماهنگ باشد و عایق رولی نیز بدون کشش و فشردگی نصب شود. درز طولی و محل اتصال قطعات باید با چسب سازگار بسته شوند. زانو، سه راهی، شیر، فلنج، بست و محل عبور از دیوار نیز باید پوشش پیوسته داشته باشند. در لوله سرد، بخاربند نباید در هیچ نقطه ای قطع شود و در لوله گرم، مقاومت دمایی و ضخامت عایق باید کافی باشد.

در فضای باز، روکش محافظ باید در برابر تابش، باران و باد مقاوم باشد و درزهای آن مسیر ورود آب ایجاد نکنند. در مسیر توکار، تست نشتی باید پیش از پوشاندن شیار انجام شود. بست ها نباید عایق را له کنند و در محل تکیه گاه باید از قطعه مناسب با مقاومت فشاری کافی استفاده شود. در پایان، تمام مسیر از نظر درز باز، پارگی، فضای خالی و نقاط بدون پوشش بازدید شود. اجرای دقیق اتصالات معمولا از انتخاب نام تجاری عایق مهم تر است، زیرا بیشتر افت عملکرد از همین نقاط آغاز می شود.

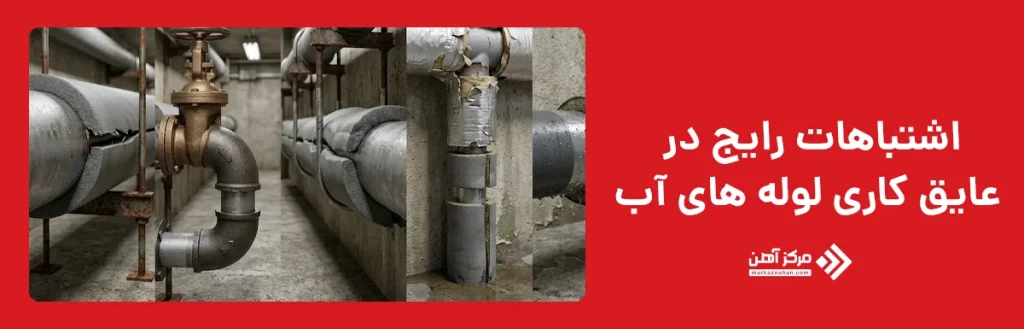

اشتباهات رایج در عایق کاری لوله آب

یکی از رایج ترین اشتباهات در عایق کاری لوله آب، انتخاب عایق فقط بر اساس قیمت است. عایقی که ضخامت، ساختار یا مقاومت دمایی مناسبی نداشته باشد، حتی با اجرای ظاهری خوب نیز عملکرد مطلوبی ایجاد نمی کند. برای نمونه، عایق نازک روی لوله آب سرد در محیط مرطوب ممکن است نتواند از تعریق جلوگیری کند. در لوله آب گرم نیز استفاده از محصولی با تحمل دمای پایین می تواند باعث جمع شدن، باز شدن درزها یا کاهش عمر عایق شود.

باز گذاشتن درزها، زانوها، شیرها و محل بست ها اشتباه مهم دیگری است. بخار آب از همین نقاط وارد زیر عایق لوله سرد می شود و رطوبت پنهان ایجاد می کند. استفاده از چسب نامناسب، نصب عایق روی لوله خیس و کشیدن بیش از حد عایق هنگام اجرا نیز کیفیت درزبندی را کاهش می دهد. فشرده شدن عایق زیر بست یا ملات نیز ضخامت موثر آن را کم می کند و یک پل حرارتی به وجود می آورد.

در لوله های روکار، حذف روکش محافظ باعث فرسودگی عایق بر اثر نور خورشید، باران و ضربه می شود. در مسیرهای توکار نیز پوشاندن شیار پیش از آزمایش نشتی، یکی از پرهزینه ترین خطاها است. قرار دادن لوله سرد و گرم در فاصله نامناسب، استفاده از ملات به جای عایق و اجرا نکردن غلاف در محل عبور از دیوار نیز مشکل ساز هستند. عایق کاری لوله های آب زمانی موفق است که تمام مسیر، اتصالات و نقاط تکیه گاه به صورت پیوسته بررسی و اجرا شوند.

عایق کاری لوله آب باعث کاهش اتلاف حرارت، جلوگیری از تعریق، محدود شدن نم زدگی و افزایش دوام شبکه لوله کشی می شود. در عایق کاری لوله های آب گرم، مقاومت دمایی و ضخامت مناسب اهمیت دارد و در عایق کاری لوله های آب سرد، پیوستگی درزها و جلوگیری از نفوذ بخار ضروری است. لوله های روکار به روکش مقاوم در برابر نور، رطوبت و ضربه نیاز دارند، در حالی که لوله های توکار باید پیش از بسته شدن مسیر از نظر نشتی و سلامت عایق بررسی شوند. انتخاب عایق مناسب تنها بخشی از کار است و کیفیت چسب کاری، پوشاندن زانوها، شیرها و بست ها نیز بر نتیجه اثر مستقیم دارد. در نهایت، عایق کاری لوله های آب ساختمان باید بر اساس دمای آب، رطوبت محیط، محل نصب و شرایط بهره برداری طراحی شود تا عملکرد آن در طول زمان حفظ گردد.
