فیلر جوشکاری چیست؟ انواع فیلر جوشکاری و کاربرد آن

فیلر جوشکاری یکی از مواد مصرفی مهم در ایجاد اتصالات فلزی است که وظیفه تامین فلز پرکننده و کمک به تشکیل اتصال مقاوم میان قطعات را بر عهده دارد. این ماده با توجه به نوع فرآیند، جنس فلز پایه و شرایط کاری در ترکیبات و قطرهای مختلف تولید می‌ شود. انتخاب فیلر مناسب بر استحکام، مقاومت در برابر خوردگی، کیفیت ظاهری و دوام اتصال تاثیر مستقیم دارد. در پروژه‌ های صنعتی، علاوه بر مشخصات مواد مصرفی، بررسی قیمت روز آهن و هزینه تامین فلزات نیز برای برآورد اقتصادی عملیات جوشکاری اهمیت دارد. بنابراین شناخت عملکرد فیلر به انتخاب دقیق‌ تر مواد و کنترل هزینه‌ های ساخت کمک می‌ کند.

فیلرها معمولا به‌ صورت شاخه‌ ای یا سیم پیوسته عرضه می‌ شوند و کاربرد آنها به روش جوشکاری بستگی دارد. شناخت فیلر جوش و ویژگی‌ های آن به جوشکار کمک می‌ کند تا متناسب با شرایط اتصال، محصول مناسبی انتخاب کند. در بررسی تفاوت سیم جوش و فیلر جوشکاری باید به نحوه تغذیه ماده مصرفی، نوع تجهیزات و نقش آن در ایجاد قوس توجه کرد. همچنین شناخت انواع فیلر جوشکاری برای جلوگیری از ترک‌ خوردگی، تخلخل و کاهش خواص مکانیکی اتصال ضروری است. در ادامه، مشخصات فنی، انواع، کاربردهای صنعتی و نکات مهم انتخاب فیلر جوشکاری را بررسی می‌ کنیم.

فیلر جوشکاری چیست؟

برای درک مفهوم فیلر در فرآیند اتصال فلزات، ابتدا باید نقش ماده پرکننده در تشکیل جوش مشخص شود. فیلر ماده‌ ای فلزی است که در صورت نیاز به حوضچه مذاب اضافه می‌ شود تا حجم کافی برای تشکیل اتصال فراهم شود. ترکیب شیمیایی این ماده باید با فلز پایه، فرآیند جوشکاری و الزامات عملکردی قطعه سازگار باشد. برخلاف تصور رایج، سیم جوش و فیلر دو مفهوم کاملا مستقل نیستند؛ زیرا سیم جوش نیز می‌ تواند نقش فلز پرکننده را ایفا کند. تفاوت اصلی در کاربرد اصطلاحات، شکل عرضه محصول و شیوه ورود ماده مصرفی به منطقه جوش است.

در پاسخ به این پرسش که فیلر در جوشکاری چیست، باید توجه داشت که این ماده علاوه بر پرکردن فاصله میان قطعات، می‌ تواند خواص متالورژیکی فلز جوش را نیز تحت تاثیر قرار دهد. در فرآیند جوشکاری آرگون یا TIG، فیلر معمولا به‌ صورت دستی یا مکانیزه وارد حوضچه مذاب می‌ شود و الکترود تنگستن وظیفه ایجاد قوس را بر عهده دارد. در مقابل، در جوشکاری MIG/MAG سیم مصرفی معمولا هم فلز پرکننده را تامین می‌ کند و هم نقش الکترود را دارد. انتخاب ترکیب نامناسب می‌ تواند باعث کاهش مقاومت اتصال، ایجاد ترک و تغییر رفتار قطعه در شرایط عملیاتی شود.

مشخصات فیلر جوشکاری

مشخصات فنی فیلر جوشکاری مجموعه‌ ای از ویژگی‌ های شیمیایی، ابعادی و مکانیکی است که سازگاری آن با فلز پایه و فرآیند اتصال را تعیین می‌ کند. هنگام انتخاب محصول باید به ترکیب عناصر آلیاژی، قطر، استاندارد طبقه‌ بندی و خواص مورد انتظار فلز جوش توجه شود. برای مثال، فیلرهای فولاد کربنی در بسیاری از کاربردها مطابق AWS A5.18 و فیلرهای فولاد زنگ‌ نزن مطابق AWS A5.9 طبقه‌ بندی می‌ شوند. هر کدام از این استانداردها گروه‌ های مختلفی از مواد مصرفی را معرفی می‌ کنند. مهم‌ ترین مشخصات قابل بررسی عبارتند از:

• ترکیب شیمیایی: مقدار عناصر آلیاژی مانند کربن، کروم، نیکل، منگنز و سیلیسیم بر رفتار فلز جوش تاثیر دارد.
• قطر فیلر: قطر متناسب با ضخامت قطعه، طراحی اتصال و میزان حرارت ورودی انتخاب می‌ شود.
• خواص مکانیکی: استحکام کششی، شکل‌ پذیری و چقرمگی فلز جوش باید الزامات کاربرد را تامین کنند.
• استاندارد و گرید: کد طبقه‌ بندی امکان شناسایی ترکیب و محدوده کاربرد ماده مصرفی را فراهم می‌ کند.
• کیفیت سطح: فیلر باید عاری از آلودگی، چربی، رطوبت و اکسیدهای نامطلوب باشد.

در بسیاری از عملیات TIG، قطرهای 1.6، 2.4 و 3.2 میلی‌ متر کاربرد دارند؛ اما انتخاب نهایی باید براساس دستورالعمل جوشکاری و شرایط قطعه انجام شود. همچنین گواهی کیفیت و قابلیت ردیابی محصول در پروژه‌ های حساس اهمیت زیادی دارد.

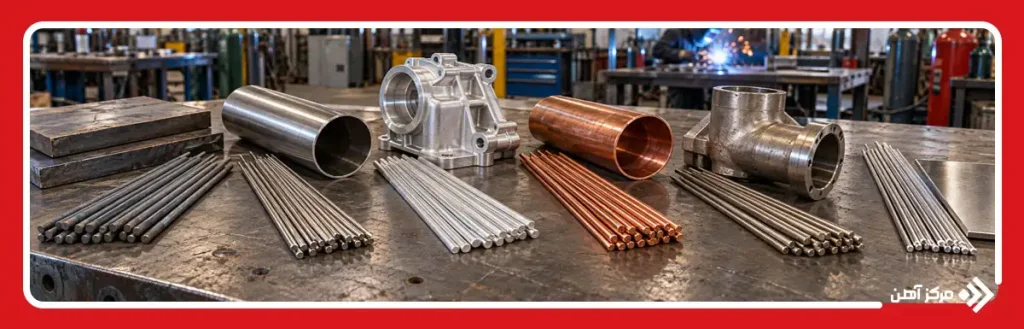

انواع فیلر جوشکاری

فیلرهای جوشکاری را می‌ توان براساس جنس فلز پایه، ترکیب آلیاژی و فرآیند اتصال دسته‌ بندی کرد. در دسته‌ بندی متریالی، فیلرهای فولاد کربنی، فولاد زنگ‌ نزن، آلومینیوم، مس و نیکل از گروه‌ های شناخته‌ شده محسوب می‌ شوند. هر گروه با توجه به خواص فیزیکی و متالورژیکی فلز پایه طراحی شده است. برای مثال، فیلر مورد استفاده در اتصال فولاد کربنی لزوما برای جوشکاری آلومینیوم یا فولاد زنگ‌ نزن مناسب نیست. این تفاوت ناشی از اختلاف دمای ذوب، ترکیب شیمیایی، انبساط حرارتی و الزامات عملکردی اتصال است.

از نظر روش مصرف نیز باید میان میله‌ های پرکننده TIG، سیم‌ های مصرفی MIG/MAG و آلیاژهای پرکننده لحیم‌ کاری سخت تفاوت قائل شد. در جوشکاری ذوبی، فلز پایه و ماده پرکننده در تشکیل اتصال مشارکت دارند؛ اما در لحیم‌ کاری سخت، فلز پایه ذوب نمی‌ شود و آلیاژ پرکننده با ترشوندگی و جریان موئینگی اتصال را ایجاد می‌ کند. جدول زیر این تفاوت را نشان می‌ دهد.

فرآیند اتصال	شکل رایج ماده پرکننده	ویژگی اصلی
TIG	میله یا سیم فیلر	تغذیه مستقل از الکترود تنگستن
MIG/MAG	سیم پیوسته	تغذیه مکانیزه و نقش الکترود مصرفی
لحیم‌ کاری سخت	میله یا سیم آلیاژی	اتصال بدون ذوب فلز پایه

فیلر جوشکاری آرگون

فیلر جوشکاری آرگون معمولا به میله‌ های فلزی مورد استفاده در فرآیند TIG گفته می‌ شود. در این روش، قوس میان الکترود تنگستن و قطعه ایجاد شده و گاز محافظ، معمولا آرگون، از حوضچه مذاب در برابر آلودگی هوا محافظت می‌ کند. فیلر جوش آرگون به‌ صورت مستقل وارد حوضچه می‌ شود و انتخاب جنس آن به فلز پایه بستگی دارد. برای فولاد کربنی می‌ توان از برخی گریدهای ER70S و برای فولاد زنگ‌ نزن از گریدهای متناسب مانند ER308L استفاده کرد. کنترل سرعت تغذیه، تمیزی فیلر و تنظیم حرارت ورودی بر کیفیت نهایی اتصال تاثیر زیادی دارد.

فیلر جوشکاری فولاد کربنی

فیلر جوشکاری فولاد کربنی برای اتصال قطعات فولادی در سازه‌ های فلزی، تجهیزات صنعتی و خطوط لوله کاربرد دارد. این فیلرها معمولا دارای ترکیبات کنترل‌ شده‌ ای از کربن، منگنز و سیلیسیم هستند تا استحکام مورد نیاز و شرایط مناسب برای تشکیل فلز جوش فراهم شود. گریدهای ER70S-2 و ER70S-6 از نمونه‌ های شناخته‌ شده این گروه محسوب می‌ شوند. تفاوت ترکیب عناصر اکسیژن‌ زدا و شرایط کاربرد این گریدها باید هنگام انتخاب بررسی شود. ضخامت قطعه، استحکام مورد نیاز، وضعیت سطح فلز پایه و الزامات پیش‌ گرم نیز بر انتخاب فیلر تاثیر دارند. برای اتصالات حساس، رعایت دستورالعمل تاییدشده جوشکاری ضروری است.

فیلر جوشکاری استیل

فیلر جوشکاری استیل برای اتصال فولادهای زنگ‌ نزن و برخی اتصالات غیرهمجنس استفاده می‌ شود. مهم‌ ترین ویژگی این گروه، وجود عناصر آلیاژی مانند کروم و نیکل است که در تامین مقاومت به خوردگی و ساختار مناسب فلز جوش نقش دارند. برای جوشکاری استنلس استیل 304 معمولا ER308L و برای بسیاری از کاربردهای استنلس استیل 316 از ER316L استفاده می‌ شود. گرید ER309L نیز در برخی اتصالات میان فولاد کربنی و فولاد زنگ‌ نزن کاربرد دارد. انتخاب فیلر باید علاوه بر گرید فلز پایه، شرایط خورندگی، دمای سرویس و طراحی اتصال را در نظر بگیرد. تمیزکاری سطح و کنترل حرارت ورودی نیز اهمیت دارند.

فیلر جوشکاری آلومینیوم

فیلر جوشکاری آلومینیوم برای ایجاد اتصال میان قطعات آلومینیومی و آلیاژهای سازگار با آن طراحی شده است. آلومینیوم به‌ دلیل هدایت حرارتی زیاد و تشکیل لایه اکسیدی مقاوم، به کنترل مناسب حرارت و تمیزکاری دقیق سطح نیاز دارد. گریدهای ER4043 و ER5356 از فیلرهای رایج این گروه هستند؛ اما کاربرد آنها به ترکیب آلیاژ پایه، مقاومت مورد نیاز و شرایط سرویس بستگی دارد. فیلر جوش آلومینیوم باید از نظر احتمال ترک گرم، خواص مکانیکی و سازگاری متالورژیکی بررسی شود. استفاده از فیلر مناسب همراه با تنظیم صحیح جریان، گاز محافظ و آماده‌ سازی سطح، کیفیت اتصال را بهبود می‌ دهد و احتمال ایجاد ناپیوستگی را کاهش می‌ دهد.

فیلر جوشکاری مس و آلیاژهای آن

فیلر جوشکاری مس و آلیاژهای آن برای اتصال قطعات مسی، برنزی و برخی آلیاژهای پایه مس مورد استفاده قرار می‌ گیرد. این مواد با توجه به فرآیند اتصال می‌ توانند شامل فیلرهای جوشکاری ذوبی یا آلیاژهای مخصوص لحیم‌ کاری سخت باشند. برای مثال، در فیلر جوشکاری لوله مسی که در تاسیسات برودتی کاربرد دارد، اغلب از آلیاژهای مس-فسفر یا نقره‌ دار برای لحیم‌ کاری سخت استفاده می‌ شود. در اتصال مس به برنج، انتخاب فیلر سازگار و فلاکس مناسب اهمیت دارد. هدایت حرارتی بالای مس نیز کنترل حرارت را دشوارتر می‌ کند. انتخاب محصول باید براساس جنس اتصال، فشار کاری و الزامات سرویس انجام شود.

فیلر جوشکاری نیکل

فیلر جوشکاری نیکل برای اتصال آلیاژهای پایه نیکل، برخی فولادهای آلیاژی و اتصالات غیرهمجنس در شرایط کاری خاص استفاده می‌ شود. این فیلرها معمولا مقاومت مناسبی در برابر محیط‌ های خورنده و دماهای بالا فراهم می‌ کنند؛ البته عملکرد دقیق آنها به گرید انتخابی بستگی دارد. ERNiCr-3 و ERNiCrMo-3 از گریدهای شناخته‌ شده این گروه هستند که برای کاربردهای متفاوت طراحی شده‌ اند. در صنایع نفت، گاز، پتروشیمی و تجهیزات فرآیندی، انتخاب ترکیب صحیح اهمیت زیادی دارد. هنگام استفاده باید احتمال ترک‌ خوردگی، میزان رقیق‌ شدگی فلز جوش، مقاومت خوردگی و شرایط عملیات حرارتی بررسی شود. قیمت بالاتر این مواد نیز انتخاب دقیق آنها را ضروری می‌ کند.

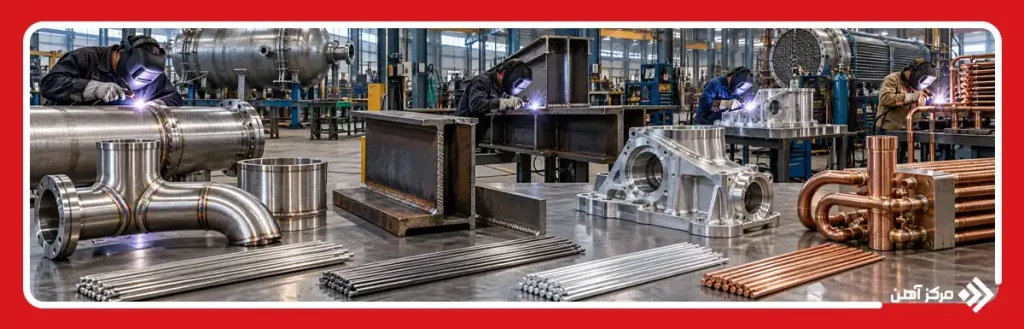

کاربرد فیلر جوشکاری در صنایع مختلف

فیلر جوشکاری در صنایعی کاربرد دارد که ایجاد اتصال فلزی مقاوم، قابل اعتماد و متناسب با شرایط سرویس اهمیت دارد. در صنعت ساختمان و ساخت سازه‌ های فلزی، فیلرهای فولاد کربنی برای اتصال اجزای سازه‌ ای و قطعات صنعتی استفاده می‌ شوند. در صنایع غذایی و دارویی، فیلرهای استنلس استیل برای ساخت مخازن، لوله‌ کشی‌ های بهداشتی و تجهیزات فرآیندی کاربرد دارند. در صنعت خودرو و حمل‌ و نقل نیز فیلرهای آلومینیومی و فولادی متناسب با جنس قطعات به کار می‌ روند. انتخاب صحیح ماده مصرفی در هر صنعت به کاهش احتمال عیوب جوش و افزایش قابلیت اطمینان اتصال کمک می‌ کند.

در صنایع نفت، گاز و پتروشیمی، مقاومت در برابر فشار، خوردگی و تغییرات دما اهمیت ویژه‌ ای دارد. به همین دلیل، انتخاب فیلر براساس مشخصات فلز پایه و الزامات طراحی انجام می‌ شود. سایر کاربردهای مهم عبارتند از:

• صنایع برودتی و تهویه: اتصال لوله‌ های مسی و قطعات انتقال مبرد با مواد پرکننده سازگار.
• صنایع دریایی: ساخت و تعمیر قطعات مقاوم در برابر خوردگی محیط‌ های مرطوب و شور.
• نیروگاه‌ ها: اتصال تجهیزات و خطوط لوله تحت فشار و دمای بالا.
• صنایع ماشین‌ سازی: ساخت، تعمیر و بازسازی قطعات و مجموعه‌ های مکانیکی.

در تمام این کاربردها، کیفیت اتصال تنها به انتخاب فیلر وابسته نیست و رعایت پارامترهای جوشکاری و کنترل کیفیت نیز ضرورت دارد.

نکات مهم در انتخاب فیلر جوشکاری

انتخاب فیلر جوشکاری باید براساس شرایط واقعی اتصال انجام شود؛ زیرا استفاده از یک گرید نامناسب می‌ تواند خواص مکانیکی یا مقاومت خوردگی فلز جوش را کاهش دهد. نخستین معیار، شناسایی دقیق جنس و گرید فلز پایه است. سپس باید فرآیند جوشکاری، طراحی اتصال، ضخامت قطعه و شرایط بهره‌ برداری بررسی شود. در پروژه‌ های صنعتی، مشخصات ماده مصرفی معمولا در دستورالعمل جوشکاری یا WPS تعیین می‌ شود. مهم‌ ترین نکات انتخاب عبارتند از:

• سازگاری متالورژیکی: ترکیب فیلر باید با فلز پایه و شرایط اتصال هماهنگ باشد.
• خواص مکانیکی: استحکام، چقرمگی و شکل‌ پذیری فلز جوش باید الزامات طراحی را تامین کنند.
• شرایط سرویس: دمای کاری، فشار، محیط خورنده و احتمال خستگی بررسی شوند.
• قطر و شکل عرضه: قطر میله یا سیم متناسب با ضخامت قطعه و روش تغذیه انتخاب شود.
• کیفیت و استاندارد: گرید، مشخصات تولیدکننده و مدارک کنترل کیفیت بررسی شوند.

علاوه بر این موارد، شرایط نگهداری فیلر اهمیت دارد. آلودگی سطحی و رطوبت می‌ توانند بر کیفیت اتصال تاثیر منفی بگذارند. برای خرید نیز بهتر است هزینه ماده مصرفی در کنار بازده فرآیند، میزان ضایعات و هزینه اصلاح جوش ارزیابی شود.

فیلر جوشکاری یکی از مواد مصرفی مهم در فرآیند اتصال فلزات است که انتخاب صحیح آن تاثیر مستقیمی بر استحکام، کیفیت و دوام جوش دارد. انواع فیلر جوشکاری شامل فیلرهای فولاد کربنی، استیل، آلومینیوم، مس و نیکل هستند که هر کدام متناسب با ویژگی‌ های فلز پایه و شرایط کاری مورد استفاده قرار می‌ گیرند. شناخت مشخصات فنی، ترکیب شیمیایی، قطر و استانداردهای فیلر به جوشکار کمک می‌ کند تا اتصال مقاوم‌ تر و باکیفیت‌ تری ایجاد کند و احتمال بروز عیوب جوشکاری را کاهش دهد.

در نهایت، انتخاب فیلر جوشکاری باید براساس جنس فلز پایه، روش جوشکاری، شرایط محیطی و خواص مکانیکی مورد انتظار انجام شود. استفاده از فیلر نامناسب می‌ تواند موجب ترک‌ خوردگی، کاهش مقاومت به خوردگی و افزایش هزینه‌ های تعمیر شود. بنابراین توصیه می‌ شود پیش از خرید، مشخصات فنی محصول، استانداردهای تولید و سازگاری آن با نوع اتصال بررسی شود تا علاوه بر دستیابی به کیفیت مطلوب، هزینه‌ های اجرایی نیز کنترل شوند.
