وقتی صحبت از ساخت و ساز بتنی می شود، دقت و استحکام حرف اول را می زنند. قالب بندی بخش کلیدی پروژه است، اما قالب ها بدون پشتیبانی نمی توانند فشار بتن تازه را تحمل کنند. در اینجا براکت قالب بندی وارد می شود؛ قطعه ای کوچک اما حیاتی برای تثبیت قالب ها. براکت ها جلوی جا به جایی و تغییر شکل قالب در زمان بتن ریزی را می گیرند. در انتخاب براکت، قیمت آهن عامل مهمی است، چون اغلب براکت ها از فولاد ساخته می شوند. در این مقاله مرکزآهن تمام آنچه باید درباره انواع، کاربرد و مزایای براکت بدانید بررسی شده است.

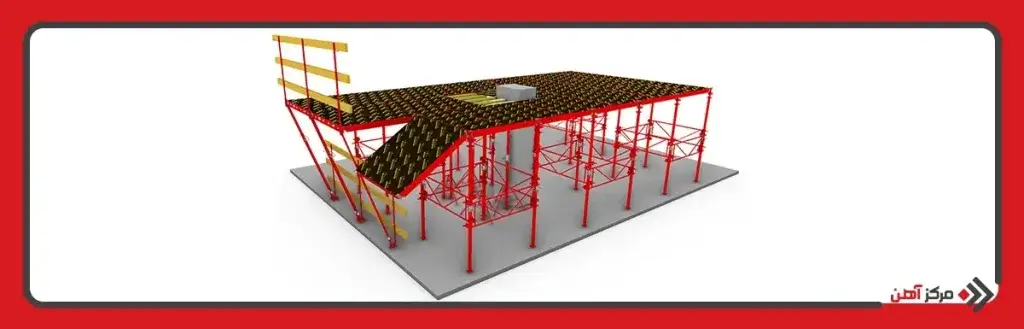

براکت قالب بندی یکی از اجزای کلیدی در فرآیند قالب بندی سازه های بتنی به شمار می رود. این قطعه کوچک، اما مستحکم، معمولاً از فلزاتی مانند فولاد گالوانیزه یا آلومینیوم ساخته می شود و نقش آن ثابت نگه داشتن قالب های بتنی در محل مورد نظر است.
براکت ها با طراحی خاص خود، می توانند قالب ها را با زاویه و ارتفاع مشخصی نگه دارند. در واقع، آن ها همانند گیره هایی قدرتمند عمل می کنند که از لغزش و جا به جایی قالب ها در حین عملیات بتن ریزی جلوگیری می کنند. اهمیت براکت در پروژه های بزرگ و کوچک، از آن جایی مشخص می شود که بدون استفاده از آن ها، قالب ها ممکن است در اثر فشار بتن تغییر مکان دهند و باعث نقص در ساختار بتن نهایی شوند.
ویژگی بارز براکت ها، قابلیت تنظیم پذیری آن ها است. بسیاری از آن ها طوری طراحی شده اند که امکان تنظیم دقیق موقعیت قالب را فراهم می کنند. همچنین، برخی از مدل های جدید تر به صورت ریلی طراحی شده اند تا نصب و تنظیم آن ها راحت تر انجام شود. با این که ظاهر براکت ساده به نظر می رسد، اما عملکرد آن بسیار حیاتی است.

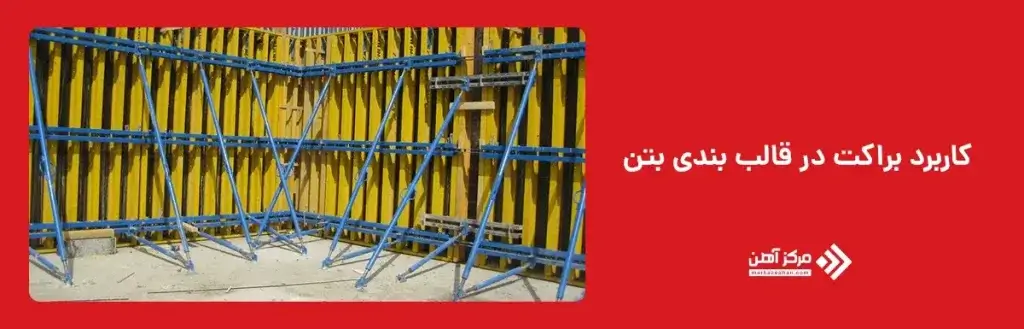

براکت ها در عملیات قالب بندی بتن نقش ستون فقرات را ایفا می کنند. آن ها ابزاری هستند که با وجود کوچکی اندازه، نقشی بزرگ و سرنوشت ساز در کیفیت و ایمنی پروژه دارند. در این بخش، به مهم ترین کاربرد های براکت در فرآیند قالب بندی می پردازیم.
کمک به نگهداری قالب ها در موقعیت صحیح
یکی از مهم ترین وظایف براکت، نگه داشتن قالب در موقعیت دلخواه است. هنگام بتن ریزی، فشار وارد شده به قالب بسیار زیاد است. اگر قالب ها حتی کمی جا به جا شوند، می توانند منجر به انحراف در دیوار یا ستون بتنی شوند. براکت ها، این قالب ها را به صورت محکم در موقعیت صحیح قفل می کنند.
افزایش پایداری قالب در حین بتن ریزی
در زمان بتن ریزی، فشار جانبی و لرزش زیادی به قالب ها وارد می شود، خصوصاً در سازه های بزرگ مانند دیوارهای برشی یا ستون های سنگین که نیاز به براکت ستون برای تثبیت کامل دارند. براکت ها با طراحی مهندسی شده، این لرزش ها را جذب کرده و از واژگون شدن یا خم شدن قالب جلوگیری می کنند. بدون براکت، احتمال شکست قالب و آسیب به سازه یا کارگران بسیار بالا است.
جلوگیری از تغییر شکل قالب در اثر فشار بتن
بتن در حالت تازه، رفتاری شبیه به سیال دارد. این ویژگی باعث می شود فشار زیادی به قالب ها وارد کند. در صورت نبود پشتیبانی مناسب، قالب ها دچار تغییر شکل می شوند. براکت ها با تثبیت قالب، این فشار را به طور یکنواخت پخش کرده و مانع از خم شدن یا شکستن قالب می شوند. این موضوع نه تنها باعث افزایش ایمنی پروژه می شود، بلکه کیفیت سطح بتن را نیز حفظ می کند.
براکت ها در شکل ها و طراحی های مختلفی تولید می شوند تا نیازهای متنوع پروژه ها را پاسخ دهند. انتخاب نوع مناسب براکت بر اساس شرایط پروژه، اهمیت زیادی دارد. این قطعات فلزی به عنوان پشتیبان و نگهدارنده قالب ها عمل می کنند و نقش حیاتی در حفظ شکل بتن در حین اجرا دارند. شناخت دقیق عملکرد و ویژگی های هر نوع براکت، به بهبود کیفیت ساخت و کاهش هزینه های اجرایی کمک می کند. در ادامه، با سه نوع اصلی براکت قالب بندی آشنا می شویم.

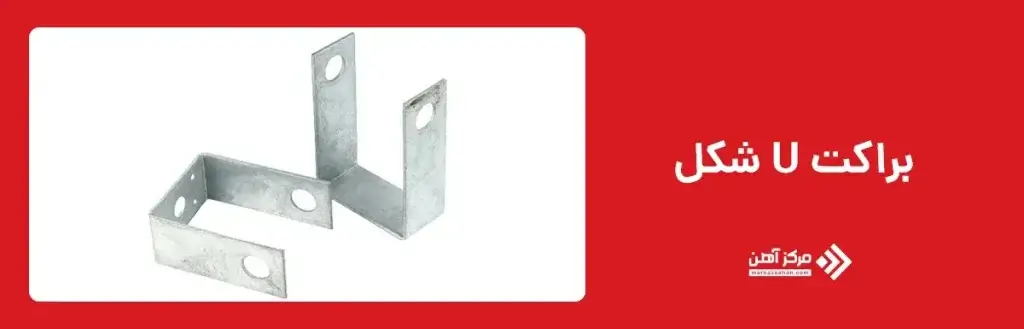

براکت U شکل یکی از رایج ترین انواع براکت قالب بندی دیوار است که در دیوارهای صاف یا خمیده مورد استفاده قرار می گیرد.
این نوع براکت از لحاظ طراحی بسیار ساده ولی کارآمد است. بدنه آن به شکل حرف انگلیسی “U” ساخته شده و قابلیت نگه داشتن قالب را از دو طرف دارد. این طراحی باعث می شود فشار به صورت یکنواخت بر روی قالب پخش شود.
این براکت معمولاً برای قالب های افقی و دیوارهای بتنی استفاده می شود و به دلیل ساختار پایدار، مقاومت بالایی در برابر نیروی جانبی بتن دارد. از ویژگی های بارز آن می توان به نصب سریع، تطبیق پذیری با انواع قالب ها و قیمت مناسب اشاره کرد.

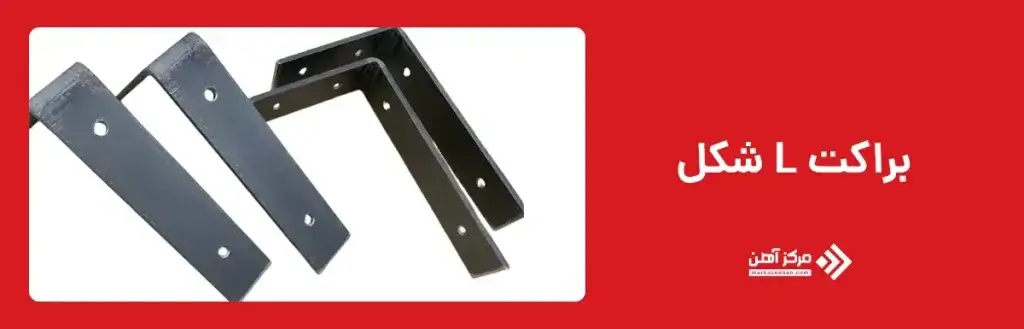

براکت L شکل، بیشتر برای گوشه ها و زوایای خاص کاربرد دارد. طراحی آن به گونه ای است که یک طرف براکت به قالب متصل شده و طرف دیگر به سازه یا دیواره دیگر متصل می شود. این مدل، گزینه ای عالی برای تثبیت قالب در گوشه ها و زوایای داخلی و خارجی است.
این براکت ها، به دلیل طراحی زاویه دار، قابلیت تحمل نیروی فشاری بیشتری نسبت به مدل های ساده دارند و معمولاً در پروژه هایی که نیاز به قالب بندی در زوایای خاص دارند، استفاده می شوند.
براکت های ریلی یا قابل تنظیم، حتی در مواردی که قالب روی اسکلت فلزی نصب می شود کاربرد دارد. براکت در اسکلت فلزی ابزار ایده آلی برای اجرای دقیق قالب روی اسکلت با قابلیت تنظیم آسان است. این مدل ها دارای ریل ها یا پیچ های قابل تنظیم هستند که اجازه می دهند قالب ها در موقعیت های مختلف بسته به نیاز پروژه تنظیم شوند.
مزیت اصلی این نوع براکت، انعطاف پذیری بالا و سهولت نصب آن ها است. مهندسان می توانند بدون نیاز به ابزار خاص، موقعیت قالب را به راحتی تغییر دهند و تنظیمات دقیق تری انجام دهند. این ویژگی در پروژه های بزرگ و حساس، مانند سدسازی یا تونل سازی، بسیار کاربردی است.

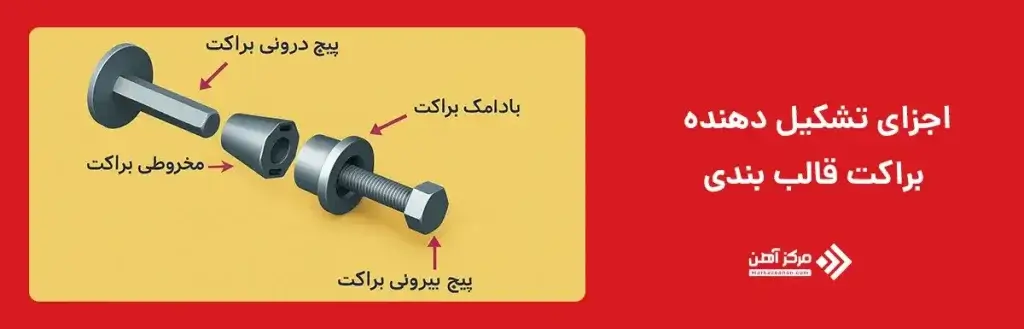

هر براکت قالب بندی از چند جزء اصلی تشکیل شده که هر کدام نقش مهمی در استحکام، قابلیت تنظیم و عملکرد صحیح آن ایفا می کنند. درک دقیق اجزای سازنده براکت، به مهندسان و مجریان پروژه کمک می کند تا از این ابزار به صورت بهینه و ایمن استفاده کنند. این اجزا معمولاً به گونه ای طراحی می شوند که امکان مونتاژ و دمونتاژ سریع را نیز فراهم سازند. در این بخش، نگاهی دقیق تر به اجزای مختلف براکت خواهیم انداخت:
بدنه براکت
بدنه براکت، قسمت اصلی و پایه ای آن است که سایر اجزا روی آن نصب می شوند. این بخش معمولاً از فولاد مقاوم یا آلومینیوم تقویت شده ساخته می شود تا در برابر فشار های بتن مقاومت بالایی داشته باشد. طراحی بدنه باید به گونه ای باشد که امکان اتصال ایمن و سریع به قالب و سایر سازه ها را فراهم کند.
یکی از نکات کلیدی در طراحی بدنه براکت، ضخامت و ابعاد آن است. بدنه های ضخیم تر معمولاً برای پروژه های سنگین تر استفاده می شوند و از انحراف در حین بتن ریزی جلوگیری می کنند. سطح بدنه نیز ممکن است با پوشش ضد زنگ یا رنگ صنعتی پوشانده شود تا در برابر خوردگی و رطوبت مقاوم شود.
پیچ درونی براکت
پیچ درونی، ابزاری برای تنظیم و قفل کردن موقعیت قالب است. این پیچ ها معمولاً با آچار مخصوص یا دسته تنظیمی باز و بسته می شوند. در براکت های پیشرفته، پیچ های درونی با طراحی ارگونومیک و دسته دار تولید می شوند تا کار با آن ها راحت تر و دقیق تر باشد.
پیچ درونی امکان تنظیم زاویه و ارتفاع قالب را فراهم می کند و برای تثبیت نهایی موقعیت قالب نقش حیاتی دارد. کیفیت و مقاومت پیچ ها در مقابل فشار و ساییدگی، تعیین کننده دوام کلی براکت خواهد بود.
مخروطی براکت
مخروطی براکت، اغلب برای اتصال محکم تر براکت به قالب یا سازه به کار می رود. این قسمت ممکن است به شکل مخروطی، رزوه ای یا گوه ای طراحی شود تا نیروی اتصال را افزایش دهد و مانع از لغزش در زمان بتن ریزی شود.
در برخی مدل ها، مخروطی از جنس فولاد سخت کاری شده ساخته می شود و قابلیت باز و بسته شدن چند باره بدون افت کیفیت را دارد. استفاده از مخروطی های استاندارد، عمر مفید براکت را تا چند برابر افزایش می دهد.
بادامک براکت
بادامک، قطعه ای چرخشی یا اهرمی است که برای قفل کردن سریع براکت در جای خود استفاده می شود. عملکرد آن مشابه قفل های دستی است و کمک می کند تا بدون نیاز به ابزار زیاد، براکت در جای خود محکم شود. بادامک ها معمولاً در براکت های قابل تنظیم به کار می روند و از جنس فلزات مقاوم در برابر ساییدگی تولید می شوند. این قطعه در سرعت عمل تیم اجرایی و افزایش ایمنی قالب نقش مهمی دارد.
پیچ بیرونی براکت
پیچ بیرونی اغلب برای افزایش فشار و استحکام براکت در نقاط تماس با قالب، مورد استفاده قرار می گیرد. این پیچ با پیچاندن از بیرون، بدنه براکت را به قالب فشرده می کند و مانع از حرکت ناخواسته در زمان بتن ریزی می شود.
وجود پیچ بیرونی، امکان تنظیم نهایی و دقیق موقعیت قالب را فراهم می کند و در پروژه هایی که دقت بالا مورد نیاز است، ضروری به نظر می رسد.
انتخاب جنس مناسب برای ساخت براکت، تأثیر مستقیمی بر کیفیت، طول عمر و عملکرد آن دارد. اغلب براکت ها از فلزاتی مانند فولاد، آلومینیوم یا ترکیبی از این دو ساخته می شوند. برخی از ویژگی هایی که باید در انتخاب جنس براکت مد نظر قرار گیرد عبارت اند از:
فولاد گالوانیزه یکی از محبوب ترین گزینه ها است، زیرا ترکیبی از مقاومت بالا و ضد زنگ بودن را ارائه می دهد. در مقابل، آلومینیوم به دلیل وزن کم و سهولت در جا به جایی مورد توجه است، به خصوص در پروژه هایی که نیاز به نصب سریع و پرتکرار دارند.
متریال های مورد استفاده در ساخت براکت نقش کلیدی در عملکرد و طول عمر آن دارند. نوع متریال انتخاب شده می تواند تعیین کننده مقاومت براکت در برابر شرایط سخت محیطی، رطوبت و فشار بتن باشد. متریال های مورد استفاده در ساخت براکت به دسته های زیر تقسیم می شوند:
انتخاب متریال، باید براساس نیاز پروژه، وزن مورد تحمل، شرایط محیطی و بودجه انجام شود. در پروژه های صنعتی بزرگ، استفاده از فولاد گالوانیزه رایج تر است، اما در پروژه های مسکونی یا کوچک، آلومینیوم انتخاب مناسبی به شمار می رود.
در جدول زیر، رایج ترین اندازه های براکت قالب بندی آورده شده است. ابعاد فوق ممکن است بسته به سازنده و نیاز پروژه تغییر کند. در انتخاب اندازه براکت باید به نوع قالب، وزن بتن و محل استفاده توجه ویژه ای داشت.
| تحمل بار تقریبی (kg) | ضخامت (mm) | عرض (cm) | طول (cm) | نوع براکت |
|---|---|---|---|---|
500 | 4 | 10 | 15 | U شکل |
600 | 5 | 12 | 20 | L شکل |
800 | 6 | 15 | 35-25 | ریلی قابل تنظیم |

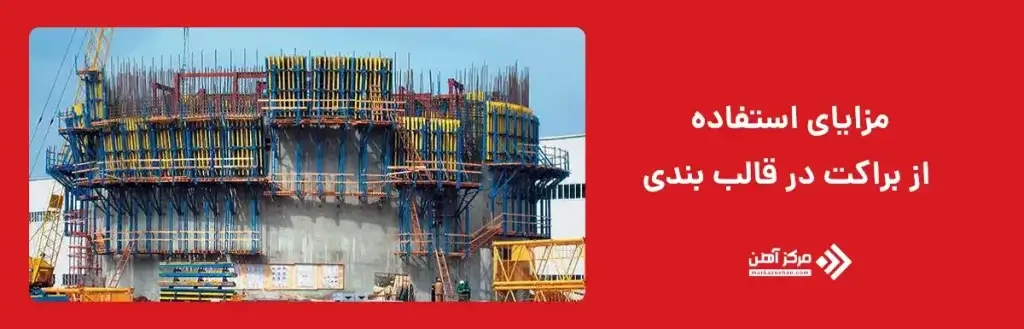

براکت های قالب بندی با وجود اندازه کوچکی که دارند، مزایای قابل توجهی را به همراه دارند که در ادامه به مهم ترین آن ها می پردازیم. این قطعات نقش کلیدی در افزایش دقت، سرعت نصب و استحکام اتصالات قالب دارند.
افزایش دقت در اجرا
براکت ها، چه در براکت قالب بندی دیوار و چه در براکت بتن ریزی، قالب را در جای خود قفل می کنند و از هر گونه جا به جایی جلوگیری می کنند.
این ویژگی باعث می شود دیوارها و ستون های بتنی با زاویه و ابعاد دقیق تری ساخته شوند. دقت بالا تر در قالب بندی، باعث کاهش خطا و دوباره کاری در پروژه می شود که در نهایت منجر به صرفه جویی در زمان و هزینه خواهد شد.
مقاومت بالا در برابر وزن بتن
بتن زمانی که تازه ریخته می شود، وزن و فشار زیادی را به قالب وارد می کند. استفاده از براکت با طراحی مناسب، تضمین می کند که قالب تحت این فشار تغییر شکل ندهد و از شکستن یا خم شدن آن جلوگیری می شود. این موضوع به ایمنی سازه و افراد فعال در پروژه کمک زیادی می کند.
نصب آسان
یکی از مزایای مهم براکت ها، نصب سریع و آسان آن ها است. به خصوص در مدل های ریلی یا قابل تنظیم، نیازی به ابزار آلات پیچیده یا زمان بر نیست. نصاب ها می توانند تنها با چند پیچ یا بادامک، براکت را در جای خود محکم کنند. این سرعت در نصب، بهره وری پروژه را افزایش می دهد.
قابلیت استفاده مجدد
بر خلاف برخی تجهیزات قالب بندی که پس از استفاده نیاز به تعویض دارند، بسیاری از براکت ها برای چندین پروژه قابل استفاده اند. دوام بالا، ضد زنگ بودن و کیفیت ساخت بالا، این امکان را فراهم می کند تا براکت ها چندین بار در پروژه های مختلف به کار روند، که این موضوع از لحاظ اقتصادی بسیار مقرون به صرفه است.
نصب صحیح براکت ها در قالب بندی یکی از مراحل حیاتی در ساخت و ساز است. اجرای نادرست این مرحله می تواند منجر به کاهش دقت در قالب بندی، جا به جایی قالب، یا حتی شکست سازه در هنگام بتن ریزی شود. برای رسیدن به نصب دقیق، باید چند مرحله مهم را به درستی انجام داد.
ابتدا باید محل دقیق قرارگیری براکت ها یا سولجر قالب بندی مشخص شود. این محل ها معمولاً بر اساس نقشه قالب بندی و نقاطی که بیشترین فشار به قالب وارد می شود، تعیین می شوند. فاصله بین براکت ها نیز اهمیت بالایی دارد؛ زیرا در صورتی که فاصله بیش از حد باشد، ممکن است قالب در نقاطی خم شود.
در مرحله بعد، براکت به قالب متصل می شود. این اتصال معمولاً با استفاده از پیچ یا بادامک انجام می شود. در صورت استفاده از براکت های ریلی یا قابل تنظیم، باید ریل ها به دقت در موقعیت مناسب قفل شوند تا هیچ گونه حرکت اضافی امکان پذیر نباشد.
سپس براکت به سازه یا سطح پشتیبان (مانند داربست فلزی) متصل می گردد. این اتصال باید کاملاً محکم باشد. اگر نیاز به تقویت بیشتر باشد، از گیره های جانبی یا پیچ های تقویتی استفاده می شود.
نکته ای که باید حتماً رعایت شود این است که بعد از نصب تمام براکت ها، باید یک بار کامل موقعیت قالب ها چک شود. هرگونه عدم تراز یا زاویه نامناسب باید پیش از بتن ریزی اصلاح شود. اگر این مرحله نادیده گرفته شود، ممکن است در زمان بتن ریزی، فشار بتن باعث جا به جایی قالب ها شود.
به طور خلاصه، نصب براکت یک فرآیند چند مرحله ای اما بسیار مهم است که نیاز به دقت، تجربه و تجهیزات مناسب دارد.

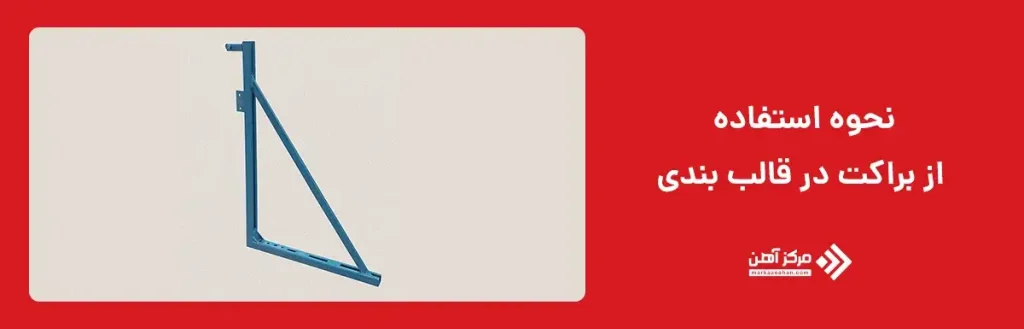

پس از نصب براکت ها، نوبت به استفاده صحیح از آن ها در فرآیند قالب بندی می رسد. استفاده درست از براکت ها تضمین می کند که قالب ها در موقعیت دقیق خود باقی مانده و هیچ گونه تغییر شکلی در حین بتن ریزی رخ ندهد.
در ابتدا باید اطمینان حاصل کرد که تمام براکت ها به درستی تنظیم شده اند. در براکت های قابل تنظیم، باید با استفاده از پیچ های داخلی، زاویه و ارتفاع قالب تنظیم شود. اگر براکت ها به قالب ها فشار کافی وارد نکنند، ممکن است در زمان بتن ریزی، قالب از جای خود حرکت کند.
یکی دیگر از موارد مهم در استفاده از براکت ها، بررسی مجدد تراز بودن قالب ها با ابزارهایی مانند تراز لیزری یا تراز دستی است. قالبی که کمی کج باشد، نه تنها نمای نهایی را خراب می کند بلکه ممکن است باعث کاهش استحکام سازه نیز شود.
در حین بتن ریزی، باید به براکت ها دقت ویژه ای داشت. اگر فشار بتن بیش از حد باشد، یا اگر قالب بندی درست انجام نشده باشد، ممکن است برخی براکت ها دچار شکست شوند یا از جای خود دربیایند. به همین دلیل، مهندسان ناظر معمولاً در حین بتن ریزی، وضعیت براکت ها را کنترل می کنند. در پایان پروژه، براکت ها باید با دقت از قالب ها جدا شوند تا آسیب نبینند. تمیز کردن و نگهداری درست از آن ها باعث می شود برای پروژه های بعدی نیز قابل استفاده باشند.
یکی از سؤالات رایج در بین تازه کاران این حوزه، تفاوت براکت داربست با سایر ابزارهای نگهدارنده قالب است. در قالب بندی بتن، ابزارهای مختلفی مانند گیره ها، میخ های فلزی، پیچ های تقویتی و پشتیبان های فلزی استفاده می شوند. اما براکت جایگاه خاص خود را دارد.
براکت ها نسبت به سایر نگهدارنده ها قابل تنظیم تر، مستحکم تر و دقیق تر هستند. گیره ها و میخ ها بیشتر در قالب بندی سبک یا پروژه های موقتی به کار می روند و امکان تنظیم زاویه ندارند. اما براکت ها به شما این امکان را می دهند که قالب را در زاویه، ارتفاع و موقعیت دقیق نگه دارید.
همچنین، بسیاری از براکت ها قابل استفاده مجدد هستند، در حالی که گیره ها یا ابزارهای چوبی پس از یک یا دو بار استفاده دچار شکست یا خوردگی می شوند. در پروژه های حرفه ای و دقیق، استفاده از براکت ها، ایمنی و کیفیت نهایی را تا حد زیادی تضمین می کند.
از دیگر تفاوت های کلیدی، قابلیت پشتیبانی از فشار بالا در براکت ها است. براکت های استاندارد می توانند صدها کیلوگرم فشار را تحمل کنند، در حالی که ابزارهای ساده تر ممکن است تحت فشار بتن دچار شکست شوند. در نهایت، باید گفت که استفاده از براکت در قالب بندی بتن نه تنها به افزایش دقت و ایمنی کمک می کند، بلکه باعث صرفه جویی در زمان، هزینه و نیروی انسانی نیز می شود.
هزینه نهایی خرید براکت تنها به قیمت اولیه آن محدود نمی شود، بلکه ویژگی های فنی، کیفیت ساخت و شرایط بازار نیز نقش کلیدی دارند. آگاهی از این عوامل به تصمیم گیری آگاهانه تر و بهینه تر در انتخاب تجهیزات قالب بندی کمک می کند. قیمت براکت قالب بندی تحت تأثیر عوامل مختلفی قرار دارد که در ادامه مهم ترین آن ها را بررسی می کنیم:
با در نظر گرفتن این عوامل، انتخاب براکت مناسب باید بر اساس بودجه، نیاز فنی پروژه و شرایط محیطی انجام شود.
جمع بندی
براکت قالب بندی چیست؟ براکت قالب بندی یکی از اجزای کلیدی و ضروری در اجرای دقیق سازه های بتنی است. این قطعه کوچک، نقش بزرگی در حفظ ایمنی و استحکام قالب ها در برابر فشار بتن دارد. استفاده از براکت استاندارد، دقت، سرعت اجرا و کیفیت بتن ریزی را به شکل محسوسی افزایش می دهد. از نصب ساده تا قابلیت استفاده مجدد، براکت ها یک انتخاب هوشمندانه برای مهندسان هستند. شناخت انواع، اجزا و کاربرد های آن در موفقیت پروژه حیاتی است. پس در انتخاب براکت مناسب، شرایط پروژه و کیفیت ساخت را جدی بگیرید.
سوالات متداول
بله، اکثر براکت های فلزی با کیفیت بالا قابلیت استفاده چند باره در پروژه های مختلف را دارند.
براکت های ریلی و قابل تنظیم به دلیل تحمل وزن بیشتر و تنظیم پذیری، انتخاب بهتری برای دیوارهای بلند هستند.
براکت ریلی قابلیت تنظیم موقعیت دقیق را دارد، اما براکت معمولی ثابت و ساده تر است.
بله، براکت ها به طور گسترده برای تثبیت قالب ستون ها در بتن ریزی استفاده می شوند.
