جک سقفی ساده یکی از پرکاربردترین تجهیزات در قالب بندی و اجرای سقف های بتنی در ساختمان سازی است. این ابزار وظیفه دارد تا در زمان بتن ریزی، وزن قالب و بتن تازه را تحمل کرده و از تغییر شکل یا فرو‌ریزش جلوگیری کند. در واقع، جک سقفی ساختمان به عنوان ستون موقت در اجرای سازه به کار می رود و پس از گیرش بتن جمع آوری می شود.
در مقایسه با سایر تجهیزات مانند داربست یا شمع فلزی، این نوع جک به دلیل طراحی ساده، حمل آسان و هزینه کمتر، انتخاب اول پیمانکاران در پروژه های کوچک و متوسط است. در سال های اخیر با افزایش قیمت آهن و مصالح ساختمانی، استفاده از تجهیزاتی که هم ایمن و هم مقرون به صرفه باشند اهمیت بیشتری پیدا کرده است. جک سقفی ساده دقیقاً در همین راستا طراحی شده تا در کنار کارایی بالا، از اتلاف منابع و افزایش هزینه جلوگیری کند.
اگر بخواهیم از نظر فنی بررسی کنیم، پاسخ به این سؤال که «جک سقفی چیست» به درک نقش آن در انتقال بار عمودی سازه برمی گردد. جک ها نیروی فشاری سقف را به کف منتقل کرده و تکیه گاه موقتی اما حیاتی در فرآیند ساخت ایجاد می کنند. این ابزار در کنار مهاربندها و تخته های قالب، شبکه ای مقاوم برای نگهداری سقف تشکیل می دهد. در نهایت، جک بدون صلیب ساده نسخه ای از همین تجهیز است که برای کارهایی با ارتفاع کمتر یا قالب های سبک تر مورد استفاده قرار می گیرد. در ادامه به صورت تخصصی تر به انواع، اجزا، کاربردها و تفاوت های این جک می پردازیم.

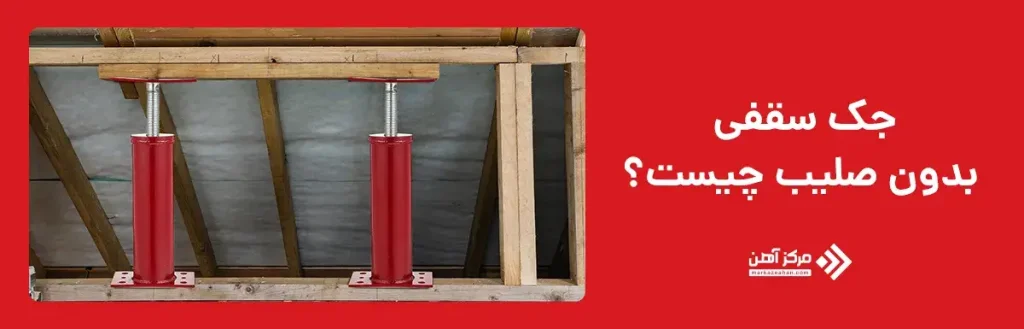

جک سقفی بدون صلیب یکی از انواع جک های ساختمانی است که در طراحی آن، قطعه صلیب (بازوی افقی نگهدارنده) حذف شده است. این نوع جک برای پروژه هایی مناسب است که فضای کاری محدود یا ارتفاع کمتر دارند. در واقع، حذف صلیب باعث کاهش وزن، سهولت در نصب و جابجایی سریع تر می شود.
در بسیاری از پروژه های بتن ریزی سقف تیرچه بلوک، استفاده از جک سقفی بدون صلیب رواج دارد؛ زیرا قالب ها سبک ترند و نیاز به بازوی افقی برای مهار جانبی وجود ندارد. از نظر فنی، این نوع جک با عملکردی مشابه جک سقفی ساختمانی، نیروی فشاری سقف را به زمین منتقل می کند، اما در طراحی آن تمرکز بر سهولت نصب و صرفه جویی در فضاست.
یکی از دلایل محبوبیت جک های بدون صلیب، قابلیت تنظیم ارتفاع دقیق و حمل آسان در پروژه های پرتردد است. با وجود ساختار ساده تر، در صورت استفاده صحیح از مهره و رزوه ها، توان تحمل بالایی دارند. البته برای ارتفاع های زیاد یا قالب های سنگین تر، نوع صلیب دار یا جک قابل تنظیم سنگین تر مناسب تر خواهد بود.
ویژگی های اصلی جک سقفی بدون صلیب ساده:
برای درک عملکرد دقیق جک سقفی ساختمانی بدون صلیب، آشنایی با اجزای آن ضروری است. این جک از چند قطعه فولادی تشکیل شده که هرکدام در تحمل بار عمودی و تنظیم ارتفاع نقش حیاتی دارند. طراحی ساده آن موجب شده تا تعمیر و تعویض قطعات در کمترین زمان انجام شود و نیازی به ابزار خاصی نباشد. در واقع، این ساختار طوری طراحی شده که بتواند ضمن حفظ استحکام، وزن کلی سیستم را کاهش دهد. شناخت این اجزا به پیمانکاران کمک می کند تا در زمان نصب و استفاده، ایمنی و عملکرد دقیق تری داشته باشند.
اجزای اصلی جک بدون صلیب ساده:
| جزء | توضیحات فنی |
|---|---|
| لوله نری | بخش بالایی جک است که درون لوله مادگی حرکت می کند و برای تنظیم ارتفاع به صورت کشویی بالا و پایین می رود. این لوله معمولاً دارای سوراخ هایی برای قفل شدن با پین است. |
| لوله مادگی | بخش پایینی و تکیه گاه اصلی جک محسوب می شود. بر روی زمین یا صفحه فلزی قرار می گیرد و وزن قالب و بتن را به زمین منتقل می کند. |
| مهره تنظیم (رزوه دار) | یکی از قطعات مهم برای تنظیم دقیق ارتفاع جک است. با چرخاندن آن، ارتفاع تغییر می کند و جک در وضعیت دلخواه قفل می شود. |
| پین یا ضامن ارتفاع | وظیفه دارد تا ارتفاع انتخاب شده را تثبیت کند و از لغزش احتمالی جک جلوگیری نماید. در جک های استاندارد، پین از فولاد مقاوم ساخته می شود. |
| صفحه زیر و بالایی (کفی) | نقاط تماس جک با قالب و زمین را تشکیل می دهد و وظیفه توزیع یکنواخت نیرو را دارد. در بسیاری از مدل ها، این صفحات قابلیت چرخش جزئی دارند تا روی سطوح شیب دار نیز تراز باقی بمانند. |
این طراحی ساده اما کاربردی، باعث افزایش طول عمر جک و کاهش استهلاک در پروژه های پرتکرار شده است.

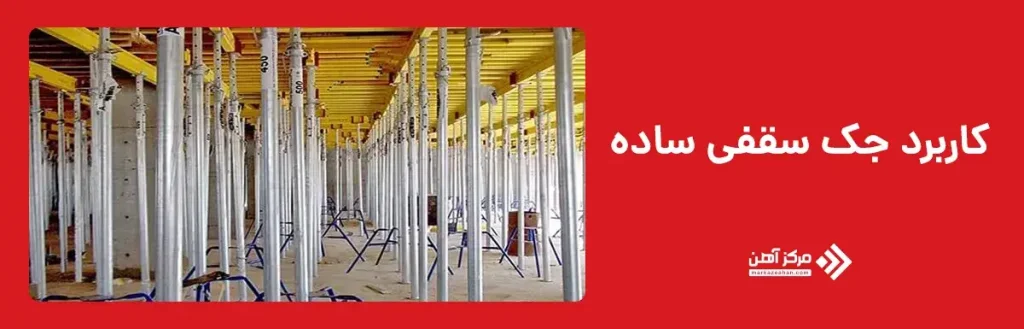

در حوزه‌ی قالب بندی، جک سقفی ساده نقش ستون موقت و قابل تنظیم را ایفا می کند که تا زمان گیرش بتن، وزن سقف را تحمل می کند. این جک ها در پروژه های مختلف از خانه های مسکونی تا سازه های تجاری کاربرد گسترده دارند. طراحی ساده، تنظیم سریع ارتفاع و استحکام بالا باعث شده تا جایگزین مناسبی برای داربست های سنگین تر باشند. همچنین در کارگاه هایی که نیاز به نصب مکرر و جابجایی سریع دارند، استفاده از این نوع جک به صرفه تر است.
موارد اصلی استفاده از جک سقفی ساده:
به دلیل وزن کم و کارایی بالا، جک سقفی ساختمان یکی از ابزارهای حیاتی و اقتصادی در هر کارگاه است.
جک بدون صلیب ساده یکی از پرکاربردترین تجهیزات قالب بندی است که مزایا و محدودیت های خاص خود را دارد. این نوع جک در پروژه هایی که سرعت نصب، سبک بودن تجهیزات و کاهش هزینه اهمیت دارد، گزینه ای ایده آل محسوب می شود. البته استفاده نادرست یا انتخاب نامناسب نیز ممکن است باعث کاهش ایمنی یا پایداری سازه موقت گردد. در انتخاب جک مناسب، باید وزن قالب، ارتفاع سقف و نوع سازه بررسی شود تا ترکیب بهینه ای از ایمنی و کارایی حاصل گردد.
مزایا
معایب

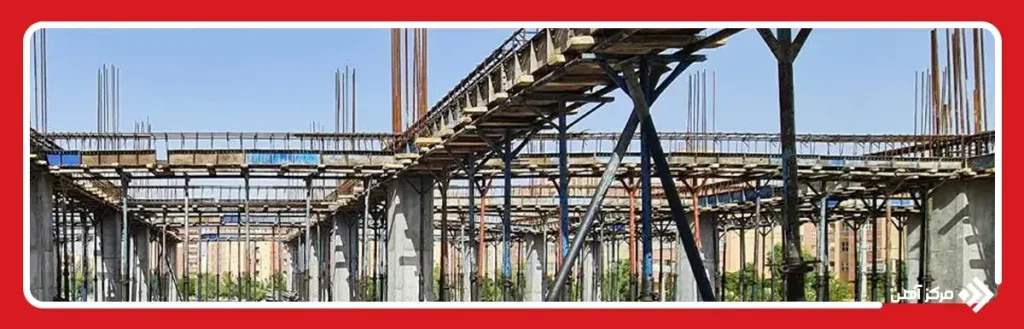

استفاده ایمن از جک سقفی نیازمند رعایت مجموعه ای از اصول اجرایی و فنی است. در صورت عدم رعایت این نکات، خطر خم شدگی، لغزش یا شکست جک افزایش می یابد. بنابراین قبل از استفاده، بازرسی و آماده سازی دقیق اهمیت دارد. اجرای درست این اصول نه تنها ایمنی پروژه را تضمین می کند، بلکه طول عمر مفید تجهیزات را نیز افزایش می دهد. رعایت این موارد باعث می شود جک ها در شرایط ایمن و با عملکرد پایدار مورد استفاده قرار گیرند.
نکات کلیدی هنگام استفاده
اگرچه از نظر عملکرد هر دو نوع جک هدفی مشابه دارند، اما تفاوت های ساختاری و کاربردی آنها در انتخاب نهایی پروژه بسیار مهم است. جک بدون صلیب ساده برای سرعت و سهولت طراحی شده، درحالی که جک صلیب دار برای پایداری و تحمل بار بیشتر ساخته می شود. درک این تفاوت ها، پیمانکار را قادر می سازد تا بسته به نوع پروژه، ایمن ترین گزینه را انتخاب کند. در نتیجه، برای پروژه های کوچک و سقف های سبک، جک ساده بهترین گزینه است؛ اما برای سازه های بزرگ تر و بارهای سنگین، استفاده از نوع صلیب دار توصیه می شود.
جدول مقایسه دو نوع جک
| ویژگی ها | جک بدون صلیب ساده | جک صلیب دار |
|---|---|---|
| ساختار | بدون بازوی افقی، طراحی سبک تر | دارای صلیب برای مهار جانبی قالب |
| کاربرد | پروژه های سبک، فضاهای محدود | سقف های مرتفع و سنگین |
| پایداری | کمتر در ارتفاع زیاد | بسیار بالا در برابر نیروی جانبی |
| نصب و جمع آوری | سریع و آسان | زمان برتر ولی مقاوم تر |
| وزن کلی | سبک و قابل حمل | سنگین تر و بادوام تر |
جمع بندی
جک سقفی ساده یکی از ضروری ترین ابزارهای قالب بندی در پروژه های ساختمانی است که وظیفه نگهداری قالب های سقف در زمان بتن ریزی را بر عهده دارد. این جک با طراحی ساده اما عملکردی دقیق، تعادل و استحکام مورد نیاز سازه را تا زمان گیرش بتن فراهم می کند. استفاده از نوع بدون صلیب آن، به ویژه در پروژه های سبک و فضاهای محدود، باعث تسهیل کار، کاهش زمان نصب و صرفه جویی در هزینه ها می شود. ترکیب استحکام بالا، قابلیت تنظیم آسان و حمل و نقل راحت، این مدل را به یکی از گزینه های اصلی پیمانکاران در قالب بندی سقف های بتنی تبدیل کرده است.
در نهایت، شناخت تفاوت ها میان جک سقفی ساده و مدل های صلیب دار به انتخاب دقیق تر و ایمن تر کمک می کند. رعایت اصول ایمنی، بررسی سلامت قطعات و استفاده از تجهیزات استاندارد، موجب افزایش دوام جک و جلوگیری از خطرات احتمالی در حین بتن ریزی خواهد شد. با توجه به افزایش قیمت آهن و اهمیت کیفیت در ساخت و ساز، استفاده از جک های استاندارد و مقاوم، بهترین راه برای اجرای سقف های مطمئن و اقتصادی است.
سوالات متداول
برای نگهداری و تکیه دادن قالب های سقف سبک و تیرچه بلوک در هنگام بتن ریزی به کار می رود و نقش ستون موقت را دارد.
جک صلیب دار دارای بازوی افقی برای مهار قالب است، در حالی که جک ساده طراحی سبک تر و بدون صلیب دارد و برای پروژه های کوچک تر استفاده می شود.
بسته به نوع لوله و طراحی، برای سقف های کوتاه و متوسط مناسب است و در ارتفاع های زیاد نیاز به مهار جانبی دارد.
بله، چون سقف تیرچه بلوک وزن سبکی دارد و نیازی به بازوی جانبی در مهار قالب ها نیست.
ظرفیت آن به ضخامت لوله، نوع فولاد و شرایط نصب بستگی دارد و برای قالب های سبک بهینه سازی شده است.
با بررسی سلامت رزوه ها، استفاده از پایه تراز و خشک، و کنترل مجدد تراز پس از بتن ریزی می توان ایمنی را حفظ کرد.
